Fiat 500 S - Leluauto PEG PEREGO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lasten akkukäyttöinen leluauto
Suositeltu ikä	2 vuotta ja vanhemmat
Käyttäjän enimmäispaino	25 kg
Istumapaikkojen lukumäärä	1
Akku	6 V 4,5 Ah suljettu lyijyakku, ladattava
Moottori	50 W
Huippunopeus	3,7 km/h (ensimmäinen vaihde)
Vaihteisto	Eteen- ja taaksepäin (vaihdevipu)
Jarru	Automaattinen sähköjarru (jalka ylhäällä)
Äänitorven virtalähde	3 LR44-paristoa (1,5 V)
Ensimmäinen latausaika	Vähintään 18 tuntia
Laturi	Mukana, PEG PEREGO -erikoislaturi
Huolto	Puhdistus kostealla liinalla, liikkuvien osien voitelu
Turvallisuus	Ei käytettävä yleisillä teillä, aikuisen valvonta, jalkineiden käyttö
Takuu	24 kuukautta (akku ja laturi eivät kuulu takuuseen)
Varaosat	Käytä ainoastaan alkuperäisiä PEG PEREGO -osia
Valmistaja	Peg Perego S.p.A., Italia
Hyväksyntä	CE-merkintä, Euroopan direktiivien mukainen

Usein kysytyt kysymykset - Fiat 500 S PEG PEREGO

Kuinka ladata akku ensimmäistä kertaa?

Lataa akkua ennen ensimmäistä käyttöä 18 tuntia keskeytyksettä. Käytä vain mukana toimitettua laturia äläkä ylitä 24 tunnin latausaikaa.

Mikä on ajoneuvon huippunopeus?

Huippunopeus ensimmäisellä eteenpäinajolla on 3,7 km/h. Ajoneuvossa on myös peruutusvaihde.

Mikä on suurin sallittu paino?

Suurin sallittu paino on 25 kg, mukaan lukien kuljettaja ja mahdollinen kuorma.

Täytyykö lapsen käyttää kenkiä?

Kyllä, lasten tulee aina käyttää kenkiä leikkiessään ajoneuvolla loukkaantumisten välttämiseksi.

Voiko ajoneuvoa käyttää yleisellä tiellä?

Ei, ajoneuvo ei täytä tieliikennemääräyksiä eikä sitä saa koskaan käyttää yleisillä teillä tai vesistöjen läheisyydessä.

Kuinka puhdistaa ajoneuvo?

Puhdista pinnat kostealla liinalla. Tarvittaessa käytä tavallisia hankaamattomia puhdistusaineita. Älä koskaan kastele sähkökomponentteja.

Mitä tehdä, jos ajoneuvo ei toimi?

Tarkista ensin akun liitäntä ja johtojen kunto. Jos ongelma jatkuu, ota yhteyttä valtuutettuun PEG PEREGO -huoltokeskukseen.

Kuinka vaihtaa akku?

Irrota istuin ja akkuteline, irrota vanha akku ja asenna uusi 6V / 4,5 Ah -akku. Kytke uudelleen ja kiristä kaikki osat.

Mikä on takuun kesto?

Takuu on 24 kuukautta ostopäivästä, ja se kattaa valmistusvirheet. Akku ja laturi eivät kuulu takuuseen.

Mistä löytää varaosia?

Käytä ainoastaan alkuperäisiä PEG PEREGO -osia. Käy global.pegperego.com -sivustolla löytääksesi valtuutetun huoltokeskuksen.

KÄYTTÖOHJE Fiat 500 S PEG PEREGO

Kiitos, että valitsit PEG PEREGO -tuotteen. PEG PEREGO on vienyt lapsia ulos jo 60 vuoden ajan. Vastasyntyneet vaunuissa, sitten rattaissa ja vielä myöhemmin akkukäyttöisissä ja poljettavissa leikkiajoneuvoissa.

Tutustu sivustollamme koko tuotevalikoimaamme, löydä uutuudet ja muuta tietoa Peg Perego -maailmasta

www.pegperego.com

Peg Perego S.p.A. on ISO 9001 -sertifioitu.

Sertifiointi takaa asiakkaille ja kuluttajille yhtiön toimintatapojen läpinäkyvyyden ja sen, että niihin voi luottaa.

TÄRKEITÄ TIETOJA

Lue tämä käyttöohje huolellisesti, jotta tutustut mallin käyttöön ja voit opettaa lapsen ajamaan oikein, turvallisesti ja mukavasti. Säilytä käyttöohje vastaisen varalle.

Jos luovutat tuotteen toiselle henkilölle, varmista että ohjekirja seuraa sen mukana.

Ennen ajoneuvon ensimmäistä käyttöä akku on ladattava 18 tuntia. Tämän menettelyn laiminlyöminen saattaa aiheuttaa akulle pysyviä vaurioita.

1kä 2+ - Sallittu maksimipalno 25kg Yksipaikkainen ajoneuvo -1ladattava,suljettu lyijyakku 6V4,5Ah I vetävä pyörä - lmoottori 50 W Ykkösvaihteen nopeus 3,7 km/h

Älä ylitä 25 kg:n sallittua kokonaismaksimipainoa. Painorajoitukseen on laskettu matkustajat ja mahdollinen kuorma.

Peg Perego pidättää oikeuden tehdä teknisistä tai tuotannollisista syistä malleihin ja tämän julkaisun tietoihin muutoksia milloin tahansa.

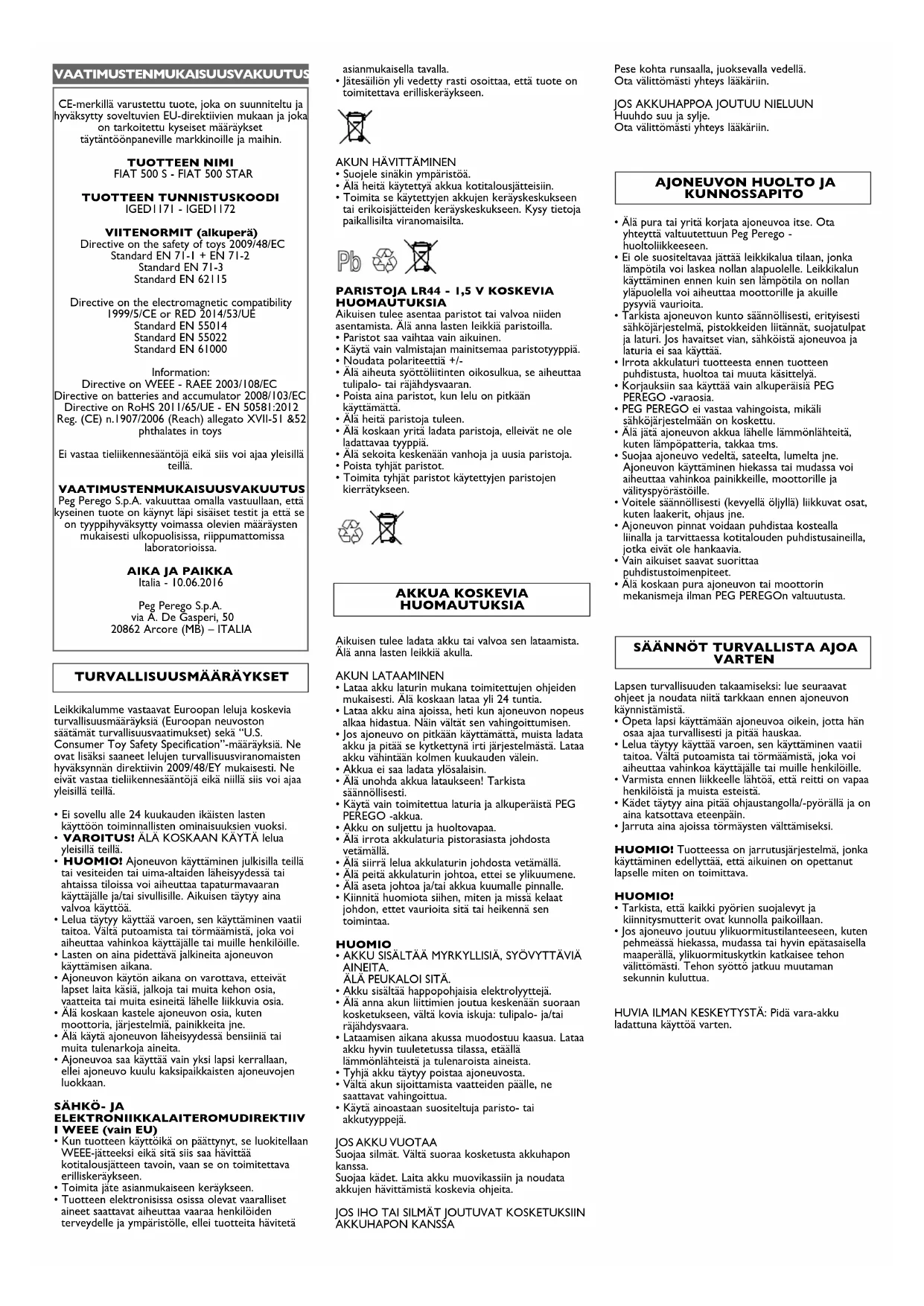

VAATIMUSTENMUKAISUUSVAKUUTUS

CE-merkillä varustettu tuote, joka on suunniteltu ja hyväksytty soveltuvien EU-direktiivien mukaan ja joka on tarkoitettu kyseiset määräykset täytäntöönpaneville markkinoille ja maihin.

TUOTTEEN NIMI

FIAT 500 S - FIAT 500 STAR

TUOTTEEN TUNNISTUSKOODI

IGED1171 -IGED1172

VIITENORMIT (alkuperä)

Ei vastaa tieliikennesääntöjä, eikä sitä saa ajaa yleisillä teillä.

VAATIMUSTENMUKAISUUSVAKUUTUS

Peg Perego S.p.A. vakuuttaa omalla vastuullaan, että

kyseinen tuote on käynyt läpi sisäiset testit ja että se

on tyyppihyväksytty voimassa olevien määräysten

mukaisesti ulkopuolisissa, riippumattomissa

laboratorioissa.

AIKA JA PAIKKA

Italia - 10.06.2016

Peg Perego S.p.A.

ia A.De Gasperi,50

20862 Arcore (MB) - ITALIA

TURVALLISUUSMÄÄRÄYKSET

Leikkikalumme vastaavat Euroopan leluja koskevia turvallisuusmääräyksiä (Euroopan neuvoston asettamat turvallisuusvaatimukset) sekä "U.S.

Consumer Toy Safety Specification"-määräyksiä. Ne

ovat lisäksi saaneet lelujen turvallisuusviranomaisten

hyväksynnän direktiivin 2009/48/EY mukaisesti. Ne

eivät vastaa tieliikennesääntöjä eikä niillä siis voi ajaa

yleisillä

• Ei sovellu alle 24 kuukauden ikäisten lasten

käyttöön toiminnallisten ominaisuuksien vuoksi.

VAROITUS! ÄLÄ KOSKAAN KÄYTÄ lelua

yleisillä teillä

HUOMIO! Ajoneuvon käyttäminen julkisilla teillä

tai vesiteiden tai uima-altaiden läheisyydessä tai

ahtaissa tiloissa voi aiheuttaa tapaturmavaaran

käyttäjälle ja/tai sivullisille. Aikuisen täytyy

valvoa käyttöä.

Lelua täytyy käyttää varoen, sen käyttäminen vaatii

taitoa. Vältä putoamista ja törmäämistä, joka voi aiheuttaa vahinkoa käyttäjälle tai muille henkilöille.

• Lasten on aina pidettävä jalkineita ajoneuvon

käyttämisen aikana.

Ajoneuvon käytön aikana on varottava, etteivät

lapset laita käsiä, jalkoja tai muita kehon osia,

vaatteita tai muita esineitä lähelle liikkuvia osia.

• Älä koskaan kastele ajoneuvon osia, kuten

moottoria, järjestelmiä, painikkeita jne.

• Älä käytä ajoneuvon läheisyydessä bensiiniä tai muita tulenarkoja aineita.

Ajoneuvoa saa käyttää vain yksi lapsi kerrallaan.

ellei ajoneuvo kuulu kaksipaikkaisten ajoneuvojen

luokkaan.

SAHKO-JA

Kun tuotteen käyttöikä on päättynyt, se luokitellaan

WEEE-jätteeksi eikä sitä saa hävittää

kotitalousjätteen tavoin, vaan se on toimitettava

erilliskeräykseen.

Toimita jäte asianmukaiseen keräykseen.

• Tuotteen elektronisissa osissa olevat vaaralliset

aineet saattavat aiheuttaa vaaraa henkilöiden

terveydelle ja ympäristölle, ellei tuotteita hävitetä

asianmukaisella tavalla.

Jätesäiliön yli vedetty rasti osoittaa, että tuote on

toimitettava erilliskeräykseen.

AKUN HÄVITTÄMINEN

Suojele sinäkin ympäristöä

• Älä heitä käytettyä akkua kotitalousjätteisiin.

Toimita se käytettyjen akkujen keräyskeskukseen

tai erikoisjätteiden keräyskeskukseen. Kysy tietoja

paikallisilta viranomaisilta.

PARISTOJA LR44 - 1,5 V KOSKEVIA

HUOMAUTUKSIA

Aikuisen tulee asentaa paristot tai valvoa niiden

asentamista. Älä anna lasten leikkiä paristoilla.

• Paristot saa vaihtaa vain aikuinen.

Käytä vain valmistajan mainitsemaa paristotyyppiä.

Noudata polariteettia +/

• Älä aiheuta syöttöliittimien oikosulkua, se aiheuttaa

tulipalo- tai räjähdysvaaran.

• Poista aina paristot, kun lelu on pitkään

käyttämättä.

• Älä heitä paristoja tuleen.
• Älä koskaan yritä ladata paristoja, elleivät ne ole

ladattavaa tyyppiä.

• Älä sekoita keskenään vanhoja ja uusia paristoja.
• Poista tyhjät paristot.

Toimita tyhjät paristot käytettyjen paristojen

kierrätykseen.

AKKUA KOSKEVIA

HUOMAUTUKSIA

Aikuisen tulee ladata akku tai valvoa sen lataamista.

Lataa akku laturin mukana toimitettujen ohjeiden

mukaisesti. Älä koskaan lataa yli 24 tuntia.

Lataa akku aina ajoissa, heti kun ajoneuvon nopeus

alkaa hidastua. Näin vältät sen vahingoittumisen.

• Jos ajoneuvo on pitkään käyttämättä, muista ladata

akku ja pitää se kytkettynä järjestelmästä. Lataa

akku vähintään kolmen kuukauden välein.

• Akkua ei saa ladata ylösalaisin.
• Älä unohda akkua lataukseen! Tarkista

säännöllisesti

Käytä vain toimitettua laturia ja alkuperäistä PEG

PEREGO -akkua

• Akku on suljettu ja huoltovapaa.
• Älä irrota akkulaturia pistorasiasta johdosta

vetämällä

• Älä siirrä lelua akkulaturin johdosta vetämällä.
• Älä peitä akkulaturin johtoa, ettei se ylikuumene.
• Älä aseta johtoa ja/tai akkua kuumalle pinnalle.
• Kiinnitä huomiota siihen, miten ja missä kelaat

johdon, ettet vaurioita sitä tai heikennä sen

toimintaa.

HUOMIO

AKKU SISÄLTÄÄ MYRKYLLISIÄ, SYÖVYTTÄVIÄ

AINEITA

ALAPEUKALOI SITA.

• Akku sisältää happopohjaisia elektrolyyttejä.
• Älä anna liittimien joutua keskenään suoraan

kosketukseen, vältä kovia iskuja; tulipalo- ja/tai

räjähdys

• Lataamisen aikana akussa muodostuu kaasua. Lataa

akku hyvin tuuletetussa tilassa, etäällä

lämmönlähteistä ja tulenaroista aineista.

Tyhjä akku täytyy poistaa ajoneuvosta.

Vältä akun sijoittamista vaatteiden päälle, ne

saattavat vahingoittua

Käytä ainoastaan suositeltuja paristo- tai

akkutyyppejä.

IOSAKKUVUOTAA

Suojaa silmät. Vältä suoraa kosketusta akkuhapon

kanssa.

Suojaa kädet. Laita akku muovikassiin ja noudata

akkujen hävittämistä koskevia ohjeita.

JOS IHO TAI SILMÄT JOUTUVAT KOSKETUKSIIN

AKKUHAPON KANSSA

Pese kohta runsaalla, juoksevalla vedellä.

Ota välittömästi yhteys lääkäriin.

JOS AKKUHAPPOA JOUTUU NIELUUN

Huuhtele suu ja sylje.

Ota välittömästi yhteys lääkäriin.

AIONEUVON HUOLTO JA

KUNNOSSAPITO

• Älä pura tai yritä korjata ajoneuvoa itse. Ota

yhteyttä valtuutettuun Peg Perego -

huoltoliikkeeseen.

• Ei ole suositeltavaa jättää leikkikalua tilaan, jonka lämpötila voi laskea nollan alapuolelle. Leikkikalun käyttäminen ennen kuin sen lämpötila on nollan yläpuolella voi aiheuttaa moottorille ja akuille pysyviä vaurioita.

Tarkista ajoneuvon kunto säännöllisesti, erityisesti sähköjärjestelmä, pistokkeiden liitännät, suojatulpat ja laturi. Jos havaitset vian, sähköistajoneuvoa ja laturia ei saa käyttää.

• Irrota akkulaturi tuotteesta ennen tuotteen

puhdistusta, huoltoa tai muuta käsittelyä.

Korjauksiin saa käyttää vain alkuperäisiä PEG

PEREGO -varaosia.

• PEG PEREGO ei vastaa vahingoista, mikäli

sähköjärjestelmään on koskettu

• Älä jätä ajoneuvon akkua lähelle lämmönlähteitä,

kuten lamppatteria, takkaa tms.

Suojaa ajoneuvo vedeltä, sateelta, lumelta jne.

Ajoneuvon käyttäminen hiekassa tai mudassa voi

aiheuttaa vahinkoa painikkeille, moottorille ja

valitysporastroille.

Voitele säännöllisesti (kevyellä öljyllä) liikkuvat osat, kuten laakerit, ohjaus jne.

• Ajoneuvon pinnat voidaan puhdistaa kostealla

liinalla ja tarvittaessa kotitalouden puhdistusaineilla, jotka eivät ole hankaavia.

Vain aikuiset saavat suorittaa

puhdistustoimenpiteet.

• Älä koskaan pura ajoneuvon tai moottorin

mekanismeja ilman PEG PEREGOn valtuutusta.

SÄÄNNÖT TURVALLISTA AJOA

VARTEN

Lapsen turvallisuuden takaamiseksi: lue seuraavat

ohjeet ja noudata niitä tarkkaan ennen ajoneuvon käynnistämistä.

• Opeta lapsi käyttämään ajoneuvoa oikein, jotta hän osaa ajaa turvallisesti ja pitää hauskaa.

Lelua täytyy käyttää varoen, sen käyttäminen vaatii

taitoa. Vältä putoamista tai törmäämistä, joka voi

aiheuttaa vahinkoa käyttäjälle tai muille henkilöille.

Varmista ennen liikkeelle lähtöä, että reitti on vapaa

henkilöistä ja muista esteistä.

• Kädet täytyy pitää ohjaustangolla/-pyörällä ja on aina katsottava eteenpäin.

Jarruta aina ajoissa törmäysten välttämiseksi.

HUOMIO! Tuotteessa on jarrutusjärjestelmä, jonka

käyttäminen edellyttää, että aikuinen on opettanut

lapselle miten on toimittava.

HUOMIO!

Tarkista, että kaikki pyörien suojalevyt ja kiinnitysmutterit ovat kunnolla paikoillaan

• Jos ajoneuvo joutuu ylikuormitustilanteeseen, kuten

pehmeässä hiekassa, mudassa tai hyvin epätasaisella

maaperällä, ylikuormituskytkin katkaisee tehon

välittömästi. Tehon syöttö jatkuu muutaman

sekunnin kuluttua.

HUVIA ILMAN KESKEYTYSTÄ: Pidä vara-akku

ladattuna käyttöä varten.

EIKÖ AJONEUVO TOIMI?

Varmista, että kaasupolkimen alla ei ole irronneita johtoja. Tarkista kaasupainikkeen toiminta ja tarvittaessa vaihda se. Tarkista, että akku on kytketty sähköjärjestelmään.

EIKÖ AJONEUVOSSA OLE TEHOA? - Lataa akut. Jos ongelma toistuu lataamisen jälkeen, anna huoltoliikkeen tarkistaa akku ja laturi.

HUOLTO

PEG PEREGO tarjoaa myynnin jälkeisen huoltopalvelun, joko suoraan tai valtuutettujen huoltokeskusten verkon kautta, mahdollisia korjauksia tai vaihtoja sekä alkuperäisten varaosien hankkimista varten.

Voit ottaa yhteyttä huoltoon sivustollamme http://global.pepgerego.com/toys-site/support/

Asioimista varten on tunnettava tuotteen sarjanumero. Sarjanumero löytyy varaosia koskevalta sivulta.

Ajoneuvoon liittyvä reklamaatio-oikeus on kaksi vuotta. Reklamaatio-oikeus kattaa ajoneuvon kaikki osat normaalin ja oikean käytön yhteydessä. Lue sen vuoksi käyttöohje huolellisesti ennen ajoneuvon käyttöönottoa. Täytä alla oleva lomake ja säästä käyttöohje sekä ostokuitti mahdollista reklamaatiotapausta varten.

Menettelyohje reklamaatiotapauksessa: Mikäli ajoneuvossa on virheitä tai puutteita, ota yhteyttä ostopaikkaan. Jatkuvan laadunvarmistuksen kannalta on tärkeää, että osaat kertoa alla olevat ajoneuvoa koskevat tiedot ottaessasi yhteyttä ostopaikkaan.

Mikäli reklamaatiota ei voida selvittää puhelimitse, ajoneuvo lähetetään seuraavaan osoitteeseen:

ISOJOEN KONEHALLI OY

KESKUSTIE 26

KAUHAJOKI 61850

Phone: [phone]

Fax: [phone]

www.lkh.fl http://www.lkh.fl

Voit luonnollisesti myös ottaa yhteyttä Maki Serviceen ([e-mail]).

Ajoneuvot vastaanotetaan korjattaviksi ainoastaan, kun asiasta on sovittu etukäteen. Emme ota vastaan ajoneuvoja, joiden lähetyksestä ei ole sovittu etukäteen.

Reklamaatiotapauksissa käytettävä lomake:

Nimi:

Osoite:

Postinumero/postitoimipaikka:

Yhteyshenkilö:

Puhelinnumero:

Ajoneuvon tiedot:

Tuotekoodi (viivakoodinumero):

Valmistuspäivä:

Tarkistusnumero ("Controllo"):

Ostopäivä:

Reklamaation syy

Ystävällisin terveisin

Peg Pérego S.p.A. / Maki A/S

ASENNUSOHJEET

HUOMIO

VAIN AIKUISET SAAVAT SUORITTAA ASENNUSTOIMENPITEET.

OLE VAROVAINEN PURKAESSASI AJONEUVOA PAKKAUKSESTA.

KAIKKI RUUVIT JA PIKKUOSAT OVAT PAKKAUKSEN SISÄLLÄ OLEVASSA PUSSISSA. AKKU SAATTAA JO OLLA ASENNETTU TUOTTEESEEN.

Älä käytä lelua, jos se vaikuttaa vaurioituneelta avattuasi pakkauksen. Ota yhteyttä myyntipisteeseen tai soita huoltoliikkeeseen.

Pidä lapset etäällä asennuksen aikana pienten osien (nielemisvaara) ja niitä sisältävien muovipussien (tukehtumisvaara) aiheuttamien vaarojen vuoksi.

Tarvitset lelun asennukseen taltta- ja ristipäisen ruuvimeisselin, vasaran ja pihdit.

ASENNUS

1 - Käännä ajoneuvo ylösalaisin. Kohdista takapuskurin keskikohta kuvan osoittamalla tavalla. 2 - Käännä puskuria ylöspäin oikeaan asentoon (1). Paina nuolen osoittamista kohdista (2) kuvan osoittamalla tavalla. 3 - Kiinnitä takapuskuri 4 ruuvilla (mukana pakkauksessa). 4 - Aseta konepelti paikalleen. Kiinnitä konepelti painamalla nuolen osoittamasta kohdasta. 5 - Kiinnitä kojetauluun sitä vastaava tarra (katso tarra-arkkia). 6 - Aseta kojelauta paikalleen autoon. 7 - Kiinnitä kojelauta 4 ruuvilla (mukana pakkauksessa). Noudata ruuvit sisältäneen pakkauksen ohjeita. 8 - Käännä auto kyljelleen ja irrota etuakselin 2 kiinnitysruuvia. - Irrota etuakseli. 9. Työnnä ohjausakseli paikalleen kuvan osoittamalla tavalla. Ohjausakselin on työnnyttävä esiin kojelaudasta (katso pikkukuva A). 10 - Aseta etuakseli paikalleen. Varmista, että äsken paikalleen asetettu ohjausakseli on mukana kokoonpanossa akselin etuosassa. Kiristä etuakselin 2 ruuvia. 11 - Aseta oven kahvat paikalleen auton koriin. Varoitus: oven kahvat eivät ole symmetriset. Voit erottaa ne toisistaan seuraavasti: DX - oikea, SX - vasen. 12 - Kiinnitä kahvat kuvan osoittamalla tavalla. 13 - Kokoa taustapeili kiinnittämällä peilin kaksi osaa toisiinsa. Kiinnitä osat toisiinsa ruuvilla (mukana pakkauksessa). Kokoa ja kiinnitä toinen taustapeili samalla tavalla. 14 - Työnnä taustapeili paikalleen kuvan osoittamalla tavalla. Tämä onnistuu helpommin, kun painat pikkukuvassa A näkyvästä kohdasta. 15 - Kiinnitä taustapeili paikalleen ruuvilla (mukana pakkauksessa). - Käännä auto toiselle kyljelle ja kokoa tälle puolelle kiinnitettävä oven kahva ja taustapeili. - Käännä auto normaaliin asentoon (seisomaan pyörien päälle). 16 - Napsauta vaihdevivun yläosa paikalleen ja varmista, että osat on kohdistettu oikein. 17 - Napsauta kuvassa näkyvä osa paikalleen auton takaosaan. 18 - Napsauta Fiat-logo paikalleen. 19 - Kiinnitä takapuskuri painamalla puskurin kiinnityskohdista kuvan osoittamalla tavalla. 20 - Aseta heijastava pahvi takavalojen sisäpinnalle. 21 - Kiinnitä takavalot työntämällä yläosa (1) sisään, kiertämällä (2) ja painamalla alaosaa, kunnes se loksahtaa paikalleen. 22 - Napsauta toinen Fiat-logo paikalleen auton etuosaan. 23 - Kiinnitä tarra numero 18. 24 - Napsauta koristeosat paikalleen Fiat-logon kummallekin puolelle. 25 - Työnnä etupuskurin pää, johon nuoli 1 osoittaa, sille tarkoitettuun reikään auton korissa. Käännä ja paina toinen pää auton kyljen puolella olevaan reikään (2). Varoitus: etupuskuri on kaksiosainen: DX ja SX (katso pikkukuva). 26 - Napsauta etusäleikkö paikalleen. 27 - Aseta heijastava pahvi takavalojen sisäpinnalle. Noudata ohjeita, jotta sijoitat oikean pahvin asianmukaiseen valoon. 28 - Kiinnitä etuvalot työntämällä yläosa (1) sisään, kiertämällä (2) ja painamalla alaosaa, kunnes se loksahtaa paikalleen. 29 - Toista toimet ja asenna kaksi pienempää valoa. Aseta niiden sisään heijastavat pahvit. 30 - Kiinnitä pikkuvalot: varmista, että DX-valo tulee auton oikealle puolelle ja SX-valo tulee auton vasemmalle puolelle. Huomaa: vasen ja oikea

viittaavat autossa istuvan henkilön kannalta vasempaan ja oikeaan. 31 Napsauta 4 polykapselia paikoilleen auton renkaisiin. Polykapselien ulokkeiden on sovittava vanteen reikiin. 32 Asenna siipi kahteen kuomussa olevaan aukkoon. 33 Ruuvaa takaa kiinni kolmella mukana toimitetulla ruuvilla. 34 Aseta valmis kokonaisuus korissa oleviin aukkoihin. 35 Ruuvaa se kiinni kahdella mukana toimitetulla ruuvilla. 36 Paina kuvassa näkyvää painiketta ja nosta konepelti. 37 Aseta leikkimoottorin kolme osaa paikoilleen. Leikkimoottorin paikalleen asettaminen on lasten mielestä hauska palapeli, jolla he voivat leikkiä. 38 Aseta tuulilasi paikalleen työntämällä tuulilasin kolme kielekettä kojelaudan edessä oleviin reikiin. 39 Kiinnitä tuulilasi kahdella ruuvilla - yksi kummallekin puolelle (ruuvit ovat mukana pakkauksessa). 40 Liitä ratin osat toisiinsa (ratti ja sen alaosa). 41 Torven kokoaminen: 1-työnnä jousi sisään; 2-irrota osasta muovikieleke. Torven äänimoduulissa on 3 LR44-nappiparistoa ja se on käyttövalmis. 3-aseta äänimoduuli paikalleen siten, että pää, jossa on reikä, on alaspäin. 42 Kohdista torvien kannen lovet suojuksen kanavaan ja kiinnitä kokonaisuus rattiin. 43 Kiinnitä ratti paikalleen. Pidä samanaikaisesti toisella kädellä kiinni ohjausakselista. Varmista, että ohjauspyörän reiät osuvat samaan kohtaan ohjausakselin reikien kanssa. 44 Työnnä mutteri ohjauspyörän kuusikulmaiseen reikään ja ruuvi pyöreään reikään. Kiristä huolellisesti. 45 Liitä pariston liitin sähköjärjestelmän liittimeen. 46 Aseta istuin paikalleen työntämällä istuimen selkänoja korin reikään kuvan nuolen (1) osoittamalla tavalla. Käännä istuin oikeaan asentoon (2). 47 Kiinnitä istuin paikalleen kääntämällä tappia työkalun tai kolikon avulla. A: istuin auki, B: istuin kiinni. Kiinnitä loput tarrat. - Auto on nyt käyttövalmis. Pidä ratista kiinni kummallakin kädellä ja paina kaasupoljinta jalalla.

AUTON OMINAISUUDET JA KÄYTTÖOHJEET

48·MATKUSTAMO:

A: hansikaslokero B: torvi, josta kuuluu aitoja Fiat 500 -ääniä C: virta-avain (leikkiavain) D: vaihdevipu (I nopeus + peruutus) E: sähköinen kaasu-/jarrupoljin. Jalan nostaminen

49 MOOTTORITILA: Jos leikkimoottori poistetaan, moottoritilaa voidaan käyttää säilytystilana.

1. VAIHDEVIPU: auto peruuttaa, kun vaihdevipua työnnetään eteenpäin. Varoitus: pidä aina ratista kiinni vasemmalla kädellä, sillä se auttaa ehkäisemään törmäyksiä.

LR44-PARISTOJEN VAIHTAMINEN

51 Auton torvi toimii äänimoduulissa olevalla kolmella LR44-nappiparistolla. Voit vaihtaa paristot irrottamalla ohjauspyörän osat ja torven suojuksen painamalla ohjauspyörän alla olevia kiinnityskielekkeitä. 52 Nosta äänimoduuli pois ja irrota ruuvi, jotta saat avattua paristokotelon. 53 Poista vanhat paristot ja aseta tilalle samanlaiset uudet paristot. Varmista, että paristot tulevat koteloon oikein päin. Kokoa kaikki osat.

AKUN VAIHTAMINEN

HUOMAA: AKKUJEN KUVAT OVAT VAIN VIITTEELLISIA. KAYTOSSASI OLEVAT AKUT VOIVAT NAYTTAA ERILAISILTA KUIN KUVASSA NAKYVA MALLI. TAMA EI VAIKUTA AKUN VAIHDON JA LATAAMISEN TOIMINTAOHJEIDEN NOUDATTAMISJARJESTYKSEEN MILLAAN TAVALLA.

54 • Kaanna istuimen kiinnityslukkoa. Irrota istuin. Irrota akkupidikkeen ruuvit. Irrota akun liitin sahkojarjestelman liittimesta. Poista kaytetty akku. 55 • Aseta uusi 6 V/4.5 Ah:n akku paikalleen. Aseta akkupidike paikalleen. Kirista ruuvit. Aseta istuin takaisin paikalleen. Kiinnita istuin kiertamalla

tappia lukitusasentoon.

AKUN LATAAMINEN

HUOMAA: AKUN LATAAMINEN, NIIN KUIN KAIKKI MUUTKIN SAHKOON LIITTYVAT TOIMET, OVAT VAIN AIKUISILLE TARKOITETTUJA TYOVAIHEITA.

AKKU VOIDAAN LADATA POISTAMATTA SITA AUTOSTA.

1. Irrota sahkojarjestelman liitin A akun liittimesta B painamalla sivusta.
2. Tyonna akkulaturin pistoke seinapistorasiaan ohjeiden mukaisesti. Yhdista liitin B laturin liittimeen C. 58 - Kun akku on latautunut, irrota akkulaturi seinapistorasiasta ja irrota sitten liitin C liittimesta B. 59 - Tyonna liitin B liittimeen A niin, etta se napsahtaa paikalleen. Muista aina lopuksi kiinnittaa istuin paikalleen kiertamalla tappia lukitusasentoon.
