BEDIENUNGSANLEITUNG Fiat 500 S PEG PEREGO

• Aufgrund der Betriebseigenschaften ist das Produkt nicht für Kinder unter 24 Monaten geeignet.

• ACHTUNG! Dieses Spielzeug NIEMALS auf öffentlichen Straßen verwenden.

• ACHTUNG! Die Verwendung des Fahrzeugs auf öffentlichen Straßen oder neben offenen Gewässern, Poolanlagen oder in begrenzten Räumen kann zu Unfällen und in der Folge zu Verletzungen Ihres Kindes und/oder Dritter führen. Die Aufsicht eines Erwachsenen ist stets notwendig.

• Das Spielzeug muss umsichtig verwendet werden, da besondere Fähigkeiten erforderlich sind, um Stürze oder Zusammenstöße zu vermeiden, bei denen sich der Nutzer oder Dritte verletzen könnten.

• Die Kinder müssen während der Benutzung des Fahrzeugs immer Schuhe tragen.

• Beim Betrieb des Fahrzeuges darauf achten, dass die Kinder weder Hände, Füße und andere Körperteile, noch Kleidungsstücke oder andere Gegenstände in die Nähe der sich bewegenden Teile bringen.

• Fahrzeugteile wie den Motor, die elektrische Anlage, die Tasten usw. nie mit Wasser in Berührung bringen.

• Benzin oder andere entflammbare Stoffe nicht in der Nähe des Fahrzeuges benutzen.

• Das Kinderfahrzeug ist nur für die Benutzung durch ein Kind ausgelegt, sofern es nicht unter die Kategorie der zweisitzigen Fahrzeuge fällt. Bitte lesen Sie aufmerksam die Bedienungsanleitung durch, um sich mit dem Gebrauch des Modells vertraut zu machen und um Ihrem Kind den richtigen, sicheren und unterhaltsamen Umgang damit zeigen zu können. Bitte bewahren Sie das Handbuch auch für spätere Hinweise auf. Stellen Sie bei einer Überlassung des Produkts an eine dritte Partei sicher, dass die Betriebsanleitung bei dem Produkt bleibt und mit ihm übergeben wird. Vor dem ersten Gebrauch des Fahrzeuges die Batterien 18 Stunden lang laden. Bei Unterlassung dieser Maßnahme kann die Batterie definitiv beschädigt werden.

• Zulässiges Gesamtgewicht 25 kg

• 1 wiederaufladbare Batterie 6V 4,5Ah mit Siegelplombe

• Geschwindigkeit im 1. Gang 3,9 km/h Das zulässige Gesamtgewicht von 25 kg darf nicht überschritten werden. Dieses Gewicht schließt sowohl die Fahrgäste, als auch eine etwaige Ladung mit ein. Peg Perego behält sich das Recht vor, zu jedem beliebigen Zeitpunkt und aus technischen oder betrieblichen Gründen Abänderungen an den in dieser Ausgabe aufgeführten Modellen und technischen Daten vorzunehmen. PEG PEREGO

bedankt sich für den Kauf dieses Produktes. Seit über 60 Jahren führt PEG PEREGO die Kinder spazieren. Als Neugeborene im Kinderwagen, dann im Kindersportwagen und später mit den Tret- und Batterie-Spielfahrzeugen. Entdecken Sie die komplette Produktreihe, die Neuheiten und weitere Informationen über die Welt von Peg Perego auf unserer Webseite www.pegperego.com Peg-Pérego S.p.A. besitzt das Zertifikat ISO 9001. Die Zertifizierung garantiert den Kunden und Konsumenten Transparenz und sichert das Vertrauen in die Arbeitsweise des Unternehmens. Das Produkt trägt eine CE-Plakette, wurde unter Berücksichtigung der anwendbaren europäischen Normen entworfen und gebaut und ist für die Märkte derjenigen Länder bestimmt, die diesen Normen unterliegen. PRODUKTBEZEICHNUNG

HINWEISE AUF GESETZLICHE

BESTIMMUNGEN (Herkunft) Directive on the safety of toys 2009/48/EC Standard EN 71-1 + EN 71-2 Standard EN 71-3 Standard EN 62115 Directive on the electromagnetic compatibility 1999/5/CE or RED 2014/53/UE Standard EN 55014 Standard EN 55022 Standard EN 61000 Information: Directive on WEEE - RAEE 2003/108/EC Directive on batteries and accumulator 2008/103/EC Directive on RoHS 2011/65/UE - EN 50581:2012 Reg. (CE) n.1907/2006 (Reach) allegato XVII-51 &52 phthalates in toys Das Fahrzeug stimmt nicht mit den Richtlinien der Straßenverkehrsordnung überein und darf demnach nicht auf öffentlichen Straßen gefahren werden.

KONFORMITÄTSERKLÄRUNG

Peg Perego S.p.A. erklärt auf eigene Verantwortung, dass der beschriebene Artikel internen Prüfungen unterzogen und gemäß der gültigen Bestimmungen von externen und unabhängigen Labors zugelassen wurde.

DATUM UND ORT DER AUSSTELLUNG

Italien - 10.06.2016 Peg Perego S.p.A. Via A. De Gasperi, 50 20862 Arcore (MB) – ITALIA DEUTSCH

KONFORMITÄTSERKLÄRUNG

WICHTIGE INFORMATIONEN SICHERHEITSBESTIMMUNGEN Das Laden der Batterie darf nur von Erwachsenen ausgeführt und überwacht werden. Kinder nicht mit den Batterien spielen lassen.

• Die Batterie nicht länger als 24 Stunden laden und sich dabei an die Anweisungen halten, die dem Ladegerät beigelegt sind.

• Die Batterie rechtzeitig laden, sobald das Fahrzeug an Geschwindigkeit verliert. Auf diese Weise verhindern Sie Schäden.

• Sollte das Fahrzeug längere Zeit unbenutzt bleiben, vergessen Sie nicht, die Batterie zu laden und sie aus dem Fahrzeug zu nehmen; das Neuladen mindestens alle drei Monate wiederholen.

• Die Batterie nicht umgedreht laden.

• Die Batterie nicht im Ladegerät vergessen! Regelmäßig kontrollieren.

• Nur das mitgelieferte Ladegerät und die Original- PEG PEREGO-Batterien verwenden.

• Die Batterie ist versiegelt und erfordert keine Wartung.

• Den Stecker des Ladegeräts niemals am Kabel aus der Steckdose ziehen.

• Beim Bewegen des Spielzeugs niemals am Kabel des Ladegeräts ziehen.

• Das Kabel des Ladegeräts niemals abdecken, da dies zu einer Überwärmung führen könnte.

• Das Kabel und/oder die Batterie niemals auf eine heiße Oberfläche legen/stellen.

• Achten Sie beim Aufwickeln des Kabels darauf, dass es nicht beschädigt oder seine Funktionalität beeinträchtigt wird. ACHTUNG

• DIE BATTERIE ENTHÄLT KORROSIVE UND GIFTIGE STOFFE. NICHT BESCHÄDIGEN.

• Die Batterie enthält außerdem Elektrolyte auf

HINWEISE ZUR BATTERIE

BESTIMMUNGEN RAEE (nur EU)

• Dieses Produkt wird am Ende seiner Lebensdauer als RAEE - Elektronikschrott - klassifiziert und muss demnach gemäß der vorgesehenen Mülltrennungsbestimmungen entsorgt werden;

• Das zu entsorgende Produkt bei den dafür vorgesehenen Sammelstellen abliefern;

• Die in den elektrischen Komponenten dieses Produktes enthaltenen gefährlichen Substanzen stellen eine potenzielle Gefahr für die Gesundheit des Menschen und die Umwelt dar, sofern diese Produkte nicht vorschriftsmäßig entsorgt werden;

• Die durchgestrichene Tonne weist darauf hin, dass das Produkt der Mülltrennung unterliegt.

ENTSORGUNG DER BATTERIE

• Leisten Sie Ihren Beitrag zum Umweltschutz.

• Die gebrauchte Batterie nicht mit dem Hausmüll entsorgen.

• Sie können dieses Produkt an einem geeigneten Sammelplatz für gebrauchte Batterien oder für Problemmüll anliefern, Informieren Sie sich bei Ihrer Gemeinde.

HINWEISE ZU DEN LR44 - 1,5 VOLT-

BATTERIEN Das Laden der Batterien muss von Erwachsenen ausgeführt und überwacht werden. Kinder nicht mit den Batterien spielen lassen.

• Die Batterien dürfen nur von Erwachsenen ausgetauscht werden.

• Ausschließlich die vom Hersteller angegebene Batterieart benutzen.

• Die Batterien polrichtig +/- einsetzen

• Die Batterieklemmen nicht kurzschließen: Explosions- und Brandgefahr.

• Die Batterien immer herausnehmen, wenn das Spielzeug über eine längere Zeit nicht benutzt wird.

• Die Batterien nicht in offene Flammen werfen.

• Batterien, die nicht wiederaufladbar sind, dürfen nicht an das Aufladegerät angeschlossen werden.

• Neue und gebrauchte Batterien nicht vermischen.

• Verbrauchte Batterien herausnehmen.

• Verbrauchte Batterien in den vorgesehenen Recycling-Behältern entsorgen.• Das Fahrzeug nicht demontieren oder versuchen, es selbst zu reparieren. Wenden Sie sich dazu an einen von Peg Perego autorisierten Kundendienst.

• Das Spielzeug sollte nicht bei Temperaturen unter 0º aufbewahrt werden. Vor dem Gebrauch in eine Umgebungstemperatur von über 0º bringen, sonst könnten irreversible Schäden an Motoren und Batterien entstehen.

• Regelmäßig den Zustand des Fahrzeuges prüfen, vor allem die Elektroanlage, die Steckerverbindungen, die Schutzhauben und die Ladegeräte. Bei festgestellten Schäden dürfen das Elektrofahrzeug und das Ladegerät nicht mehr benutzt werden.

• Zur Durchführung der Reinigung, Wartung oder eines anderen Eingriffs am Spielzeug muss das Ladegerät immer vom Gerät getrennt werden.

• Für Reparaturen nur Original-PEG PEREGO- Ersatzteile verwenden.

• PEG PEREGO übernimmt keine Haftung, wenn die elektrische Anlage verändert worden ist.

• Die Batterien oder das Fahrzeug nicht in der Nähe von Wärmequellen wie Heizkörper, Kamine usw. abstellen.

• Das Fahrzeug vor Wasser, Regen, Schnee usw. schützen; sein Einsatz auf Sand oder Schlamm kann Schäden an den Tasten, dem Motor und dem Getriebe verursachen.

• Regelmäßig die beweglichen Teile wie Lager, Lenkrad usw. mit einem leichten Öl schmieren.

• Die Oberflächen des Fahrzeugs können mit einem feuchten Tuch und, wenn notwendig, mit nicht scheuernden Wasch- oder Spülmitteln gereinigt werden.

• Die Reinigung sollte ausschließlich durch Erwachsene erfolgen.

• Ohne vorherige Genehmigung seitens PEG PEREGO ist das Abmontieren der Fahrzeugmechanismen oder der Motoren untersagt.

WARTUNG UND PFLEGE DES

FAHRZEUGS Für die Sicherheit des Kindes: Bitte lesen und befolgen Sie die nachstehenden Anweisungen, bevor Sie das Fahrzeug benutzen.

• Zeigen Sie Ihrem Kind den korrekten Umgang mit dem Fahrzeug für ein sicheres und unterhaltsames Fahren.

• Das Spielzeug muss umsichtig verwendet werden, da besondere Fähigkeiten erforderlich sind, um Stürze oder Zusammenstöße zu vermeiden, bei denen sich der Nutzer oder Dritte verletzen könnten.

• Sich vor dem Anfahren vergewissern, dass der Bewegungsradius frei von Personen und Gegenständen ist.

• Während der Fahrt die Hände auf dem Lenkrad lassen und immer auf den Fahrweg schauen.

• Rechtzeitig bremsen, um Auffahren zu vermeiden. ACHTUNG! Der Artikel verfügt über ein Bremssystem, dessen Verwendung dem Kind durch einen Erwachsenen genau erklärt werden muss. ACHTUNG!

• Überprüfen, ob sämtliche Nieten/Befestigungsschrauben der Räder richtig festgezogen sind.

• Beim Einsatz des Fahrzeuges unter Überlastbedingungen, z.B. auf weichem Sand, Schlamm oder in holprigem Gelände, schaltet der Überlastschalter sofort die Leistung ab. Die Stromzuführung wird nach einigen Sekunden wieder aufgenommen. VERGNÜGEN OHNE UNTERBRECHUNG: Halten Sie immer einen Satz einsatzbereiter Batterien bereit. DAS FAHRZEUG FUNKTIONIERT NICHT?

• Die korrekte Verbindung der Kabel unter dem Gaspedal überprüfen.

• Die Funktionstüchtigkeit der Drucktaste des Gaspedals kontrollieren und diese bei Bedarf ersetzen.

• Prüfen, ob die Batterie mit der elektrischen Anlage verbunden ist. DAS FAHRZEUG LÄUFT LANGSAM?

• Die Batterien laden. Sollte die Schwierigkeit auch bei aufgeladenen Batterien bestehen, diese und das Ladegerät von einer Kundendienststelle kontrollieren lassen. PROBLEME?

REGELN FÜR EINE SICHERE FAHRT

• Keinen direkten Kontakt zwischen den Batterieenden verursachen und starke Stöße vermeiden: Explosions- und Brandgefahr.

• Während des Ladens erzeugt die Batterie Gas. Das Laden daher in gut gelüfteten Räumen vornehmen. Nicht in die Nähe von Wärmequellen und entflammbaren Materialien bringen.

• Die leere Batterie ist aus dem Fahrzeug zu nehmen.

• Die Batterien sollten mit der Kleidung nicht in Berührung kommen; sie könnte beschädigt werden.

• Verwenden Sie ausschließlich empfohlene Batterien oder Akkus. UNDICHTE BATTERIEN Schützen Sie Ihre Augen; vermeiden Sie jeden direkten Kontakt mit dem Elektrolyt: Schützen Sie Ihre Hände. Geben Sie die Batterie in eine Plastiktüte und entsorgen Sie die Batterie vorschriftsmäßig. IM FALLE EINER BERÜHRUNG DER HAUT ODER

DER AUGEN MIT DEM ELEKTROLYT

Die betreffenden Bereiche mit reichlich fließendem Wasser waschen. Sofort den Arzt aufsuchen.

VERSCHLUCKEN DES ELEKTROLYTS

Den Mund ausspülen und ausspucken. Sofort den Arzt aufsuchen. PEG PEREGO bietet Hilfestellung nach dem Verkauf, direkt oder über das Netz der zugelassenen Kundendienststellen für etwaige Reparaturen oder Ersatzleistungen und die Bereitstellung von Originalersatzteilen an. Die Kontaktadressen der Kundendienstzentren finden Sie auf unserer Website: http://global.pegperego.com/toys- site/support/ Bei Mitteilungen an den Händler müssen Sie die Seriennummer des Artikels angeben. Die Seriennummer finden Sie auf der Seite mit den Angaben zu Ersatzteilen. KUNDENDIENST ACHTUNG:

DIE MONTAGE DARF NUR VON ERWACHSENEN

VORGENOMMEN WERDEN. BEIM AUSPACKEN

DES FAHRZEUGES VORSICHT WALTEN LASSEN.

ALLE SCHRAUBEN UND KLEINEN TEILE

IN DAS FAHRZEUG EINGESETZT WORDEN SEIN. Verwenden Sie das Spielzeug nicht, wenn es nach dem Öffnen der Verpackung beschädigt erscheint. Wenden Sie sich an Ihren Fachhändler oder kontaktieren Sie den Kundendienst. Achten Sie bei der Montage auf die Anwesenheit von Kindern, da die kleinen Teile (Gefahr des Verschluckens) und die Plastiktüten, in denen sie enthalten sind (Erstickungsgefahr) ein Risiko darstellen. Für die Montage des Spielzeugs werden ein Schlitz- und ein Sternschraubenzieher, ein Hammer und eine Zange benötigt. MONTAGE 1 • Das Fahrzeug auf dem Rücken positionieren. Den Mittelteil der hinteren Stoßstange wie in der Abbildung anbringen. 2 • Die Stoßstange nach oben drehen, um sie in die korrekte Position zu bringen (1). Auf die von den Pfeilen (2) angegebenen Stellen drücken, wie im Detail dargestellt. 3 • Die hintere Stoßstange mit den vier im Lieferumfang enthaltenen Schrauben befestigen. 4 • Die Motorhaube positionieren. Auf die mit dem Pfeil gekennzeichnete Stelle drücken, um sie zu befestigen. 5 • Kleben Sie den entsprechenden Aufkleber auf das Armaturenbrett (siehe Abbildung der Aufkleber). 6 • Das Armaturenbrett auf dem Produkt positionieren. 7 • Das Armaturenbrett mit den vier im Lieferumfang enthaltenen Schrauben befestigen und dabei auf das Blatt im Schraubenbeutel Bezug nehmen. 8 • Den Artikel auf einer Seite positionieren und die beiden Befestigungsschrauben der Vorderachse lösen.

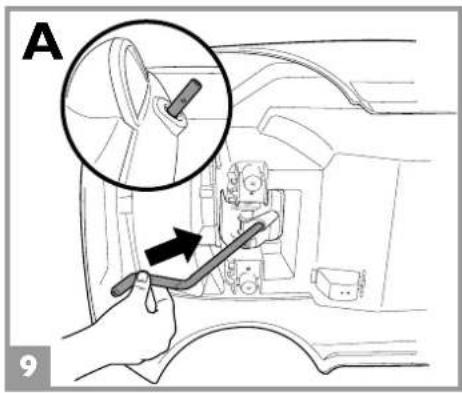

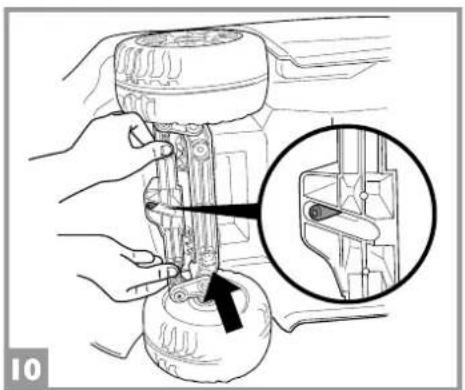

• Die Vorderachse herausziehen. 9 • Die Lenkstange, wie in der Abbildung dargestellt, ganz einschieben. Die Lenkstange muss aus dem Armaturenbrett herausragen (siehe Detail A). 10 •Die Vorderachse wieder positionieren und dabei darauf achten, dass die zuvor eingesetzte Lenkstange in den vorderen Teil integriert ist.

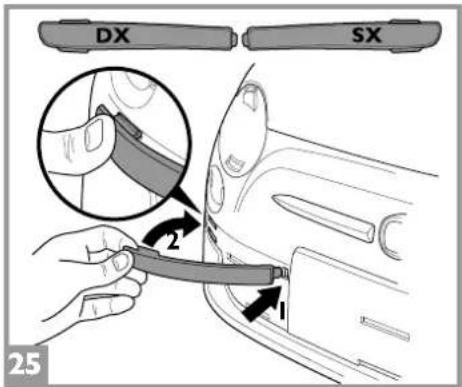

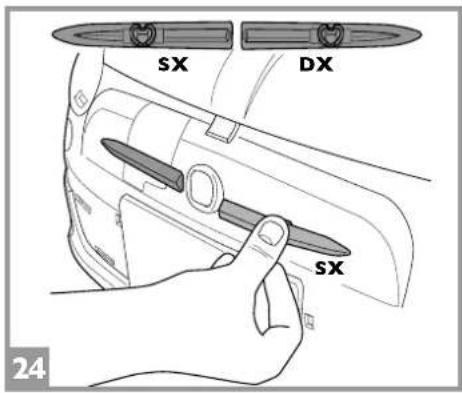

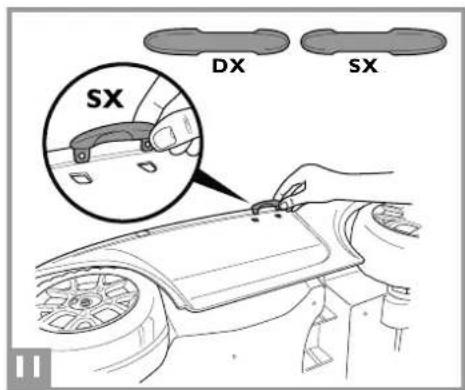

• Die beiden Schrauben der Vorderachse wieder anziehen. 11 •Den Türgriff in die beiden dafür vorgesehenen Öffnungen einsetzen. Achtung, die Griffe sind asymmetrisch, um sie zu unterscheiden, die Abbildung beachten (DX: rechts - SX: links). 12 •Den Griff befestigen wie in der Abbildung dargestellt. 13 •Den Rückspiegel montieren, indem die beiden Teile zusammengesetzt werden. Mit der im Lieferumfang enthaltenen Schraube befestigen.

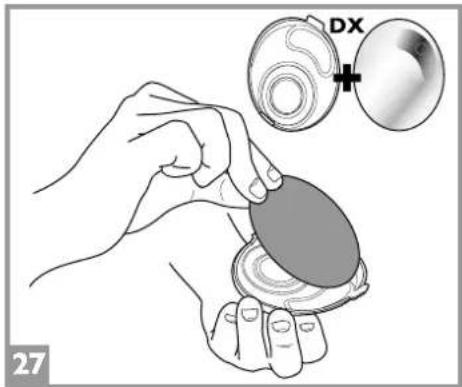

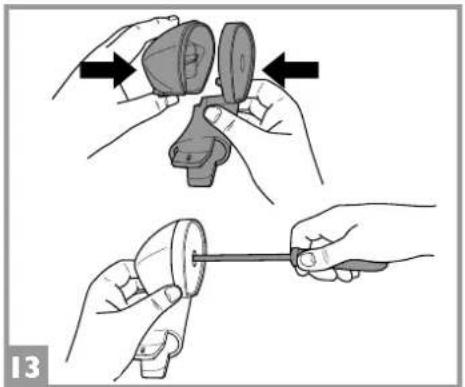

• Den Vorgang auch für den anderen Spiegel wiederholen. 14 •Den Rückspiegel einsetzen, wie in der Abbildung dargestellt und dabei auf den angegebenen Punkt (A) drücken, um das Einsetzen zu erleichtern; 15 •Den Rückspiegel befestigen, indem dieser mit der im Lieferumfang enthaltenen Schraube befestigt wird.

• Das Produkt auf der gegenüberliegenden Seite positionieren, und den verbleibenden Griff und Rückspiegel montieren.

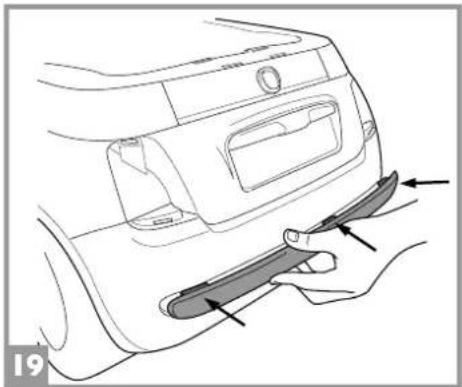

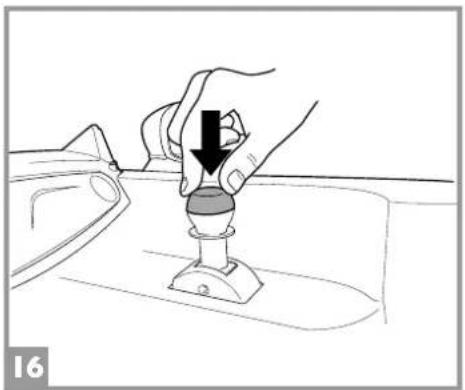

• Das Produkt wieder auf seine vier Räder stellen. 16 •Die Abdeckung des Schalthebels mit Druck anbringen, indem die beiden Teile ausgerichtet werden. 17 •Das in der Abbildung dargestellte Teil mit Druck auf der Produktrückseite anbringen. 18 •Das Fiat-Logo mit Druck anbringen. 19 •Die hintere Stoßstange wie in der Abbildung dargestellt montieren, indem auf die Verankerungspunkte gedrückt wird. 20 •Im Inneren der beiden Rückscheinwerfer die Spiegelkartons positionieren. 21 •Die Rückscheinwerfer montieren, indem der obere Teil eingesetzt wird (1), dann den Scheinwerfer drehen (2) und bis zum Einrasten in den unteren Teil drücken. 22 •Das verbleibende Fiat-Logo mit Druck in den vorderen Teil des Produkts einsetzen. 23 •Befestigen Sie den Aufkleber Nr. 18. 24 •Die beiden Einsätze an den Seiten des Fiat-Logos durch Drücken anbringen. 25 •In die dafür vorgesehene Öffnung im Rahmen den mit dem Pfeil angegebenen vorderen Teil der Stoßstange einsetzen (1). Drehen und auf die MONTAGEANWEISUNGENgegenüberliegende Seite drücken, um die Befestigung abzuschließen (2). Achtung, die vordere Stoßstange besteht aus zwei Teilen: R und L (siehe Abbildung). 26 •Das vordere Kühlergitter mit Druck anbringen. 27 •Im Inneren der beiden vorderen Scheinwerfer die Spiegelkartons positionieren. Achten Sie auf die Abbildung, um den Karton korrekt in jeden Scheinwerfer einzusetzen. 28 •Die vorderen Scheinwerfer montieren, indem der obere Teil eingesetzt wird (1), dann den Scheinwerfer drehen (2) und bis zum Einrasten in den unteren Teil drücken. 29 •Den Vorgang auch für die beiden kleineren Scheinwerfer wiederholen, indem die Spiegelkartons in ihrem Inneren positioniert werden. 30 •Die beiden Scheinwerfer anbringen und dabei darauf achten, dass der Scheinwerfer R auf der rechten Seite des Fahrzeugs angebracht wird und der Scheinwerfer L auf der linken. Hinweis: Der rechte und der linke Teil sind von der im Fahrzeug sitzenden Position aus zu verstehen. 31 •Mit Druck auf den Rädern die vier Kappen anbringen und dabei die Zungen mit den Öffnungen auf den Felgen ausrichten. 32 •Montieren Sie den Heckspoiler auf dem Aufsetzrahmen, indem sie ihn in die zwei vorhandenen Einsparungen stecken. 33 •Befestigen ihn von unten mit den 3 mitgelieferten Schrauben. 34 •Stecken Sie die soeben montierte Baugruppe in die entsprechenden Einsparungen an der Karosserie. 35 •Befestigen Sie sie mit den 2 mitgelieferten Schrauben. 36 •Die Taste wie in der Abbildung drücken und die Motorhaube anheben. 37 •Die drei Teile des Spielzeugmotors einsetzen.

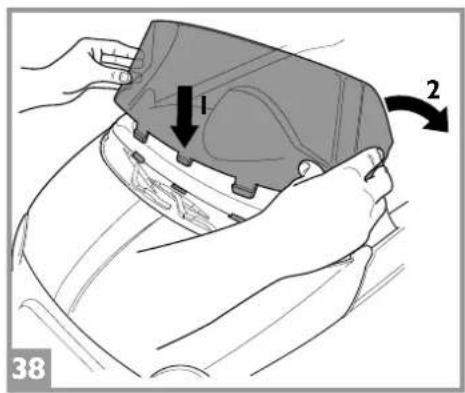

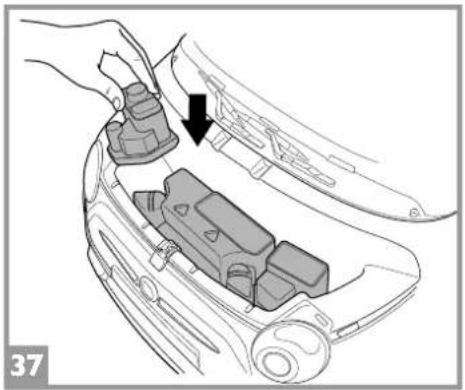

• Der Spielzeugmotor ist ein zusätzliches Spiel für das Kind, das Spaß daran haben wird, die Teile wie ein Puzzle zusammenzusetzen. 38 •Positionieren Sie die Windschutzscheibe, indem die drei Zungen in den vorderen Teil des Armaturenbretts eingesetzt werden. 39 •Die Windschutzscheibe mit den beiden im Lieferumfang enthaltenen Schrauben befestigen (eine pro Seite). 40 •Die beiden Teile des Lenkrads verbinden (Lenkrad und Anschlussstück unter dem Lenkrad) und dabei die beiden Teile ausrichten. 41 •Zusammensetzen der Hupe:

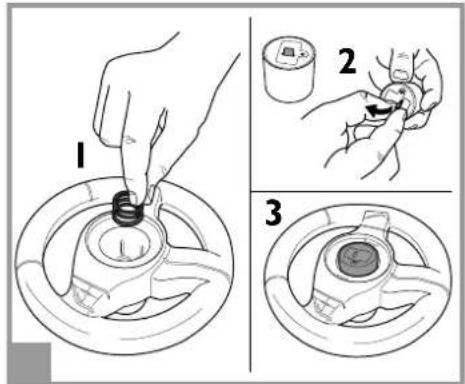

1- die Feder einsetzen;

2- die Kunststoffzunge vom Tonmodul entfernen.

Das Tonmodul ist bereits mit drei RL44-Batterien ausgestattet und einsatzbereit.

3- Das Tonmodul mit der geöffneten Seite nach

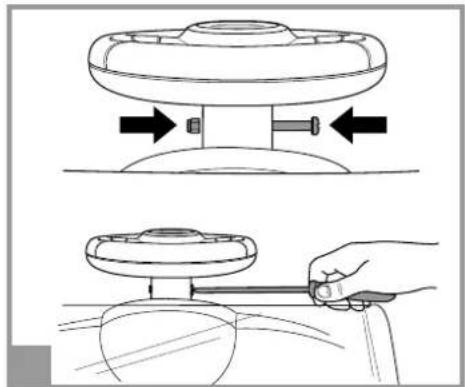

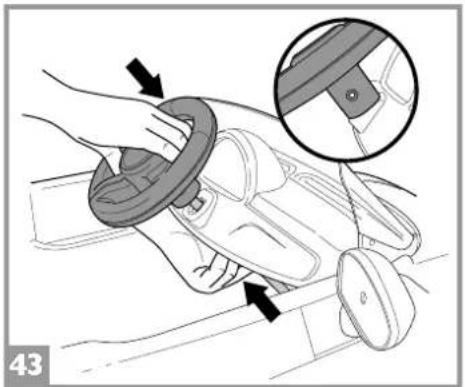

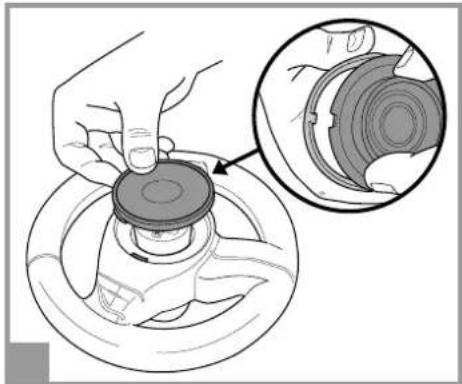

unten einsetzen. 42 •Die Einschnitte der Hupenabdeckung mit dem Anschlussstück ausrichten und dann mit Druck auf dem Lenkrad anbringen. 43 •Das Lenkrad montieren und dabei die Lenkstange mit der anderen Hand fixieren. Die Öffnungen des Lenkrads mit denen der Lenkstange ausrichten. 44 •In die Sechskantöffnung des Lenkrads die Mutter und in die runde Öffnung die Schraube einsetzen. Fest anziehen. 45 •Den Stecker der Batterie mit dem Stecker der Elektrik verbinden. 46 •Den Sitz positionieren, indem der hintere Teil der Rückenlehne in die Öffnung des Rahmens eingesetzt wird, wie in der Abbildung dargestellt (1). Den Sitz in Position drehen (2) 47 •Den Sitz befestigen, indem der Feststeller mit Hilfe eines Werkzeugs oder einer Münze gedreht wird. A: nicht befestigt B: befestigt.

• Die restlichen Aufkleber gemäß ihrer Nummerierung anbringen.

• Das Fahrzeug ist einsatzbereit. Mit beiden Händen auf dem Lenkrad mit dem Fuß das Gaspedal betätigen.

EIGENSCHAFTEN UND GEBRAUCH DES

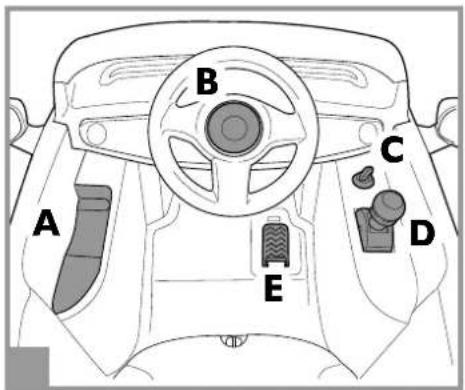

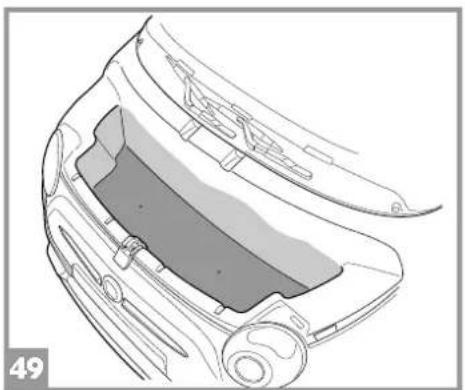

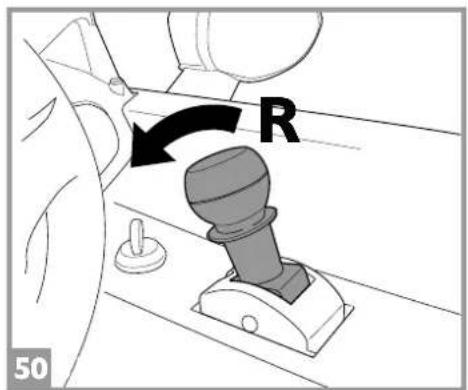

FAHRZEUGS 48 •FAHRZEUGINNENRAUM: A: Ablagefach B: Hupe mit echtem Fiat 500-Klang. C: Zündschlüssel (nur zum Spielen). D: Schalthebel (1 Gang + Rückwärtsgang) E: Gaspedal/Elektrobremse Durch Anheben des Fußes tritt automatisch die Bremse in Funktion. 49 •MOTORFACH: Wenn der Spielzeugmotor herausgenommen wird, kann das Fach als Ablage verwendet werden. 50 •SCHALTHEBEL: Wird der Schalthebel nach vorn gedrückt, fährt das Fahrzeug im Rückwärtsgang. Achtung, die linke Hand muss sich stets auf dem Lenkrad befinden, um Zusammenstöße zu vermeiden.

ERSETZEN DER BATTERIEN LR44

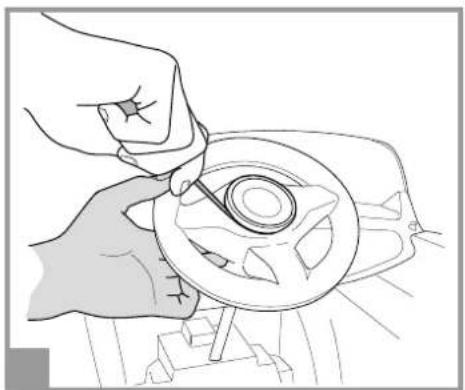

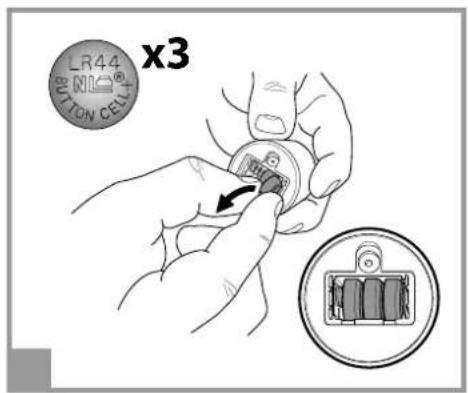

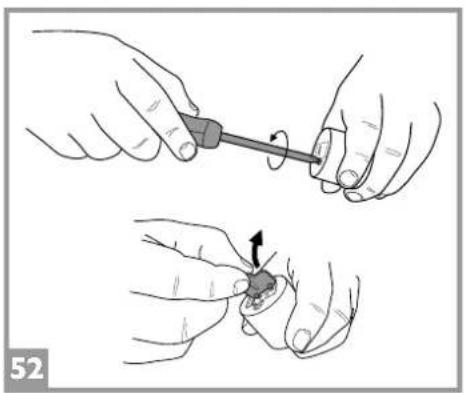

51 •Die Hupe benötigt drei Knopfbatterien LR44 im Tonmodul. Um diese zu ersetzen, das Anschlussstück und die Hupenabdeckung lösen, indem von unter dem Lenkrad her auf die Befestigungszungen gedrückt wird. 52 •Das Tonmodul herausziehen und die Schraube der Abdeckung des Batteriefachs lösen. 53 •Die entladenen Batterien entnehmen und durch neue desselben Typs ersetzen. Dabei auf die korrekte Polarität achten. Alle Teile wieder montieren.

ERSETZEN DER BATTERIE

ACHTUNG: DIE ZEICHNUNGEN DER BATTERIEN

SIND RICHTUNGWEISEND IHRE BATTERIE

KÖNNTE VOM ABGEBILDETEN MODELL

ABWEICHEN. DIES HAT KEINEN EINFLUSS AUF

DIE ANGABEN ZUR HÄUFIGKEIT DES

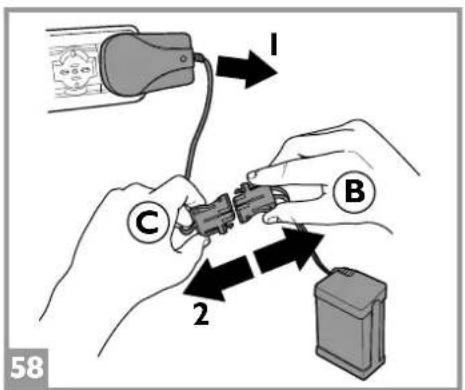

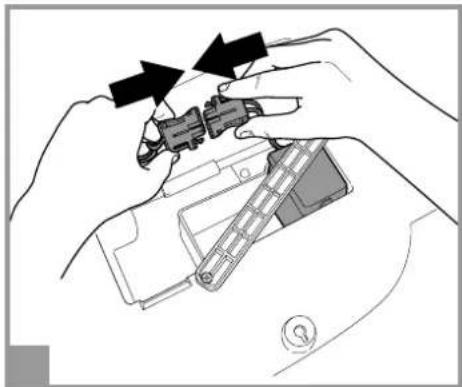

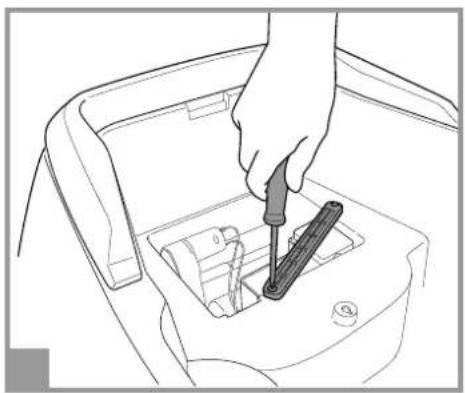

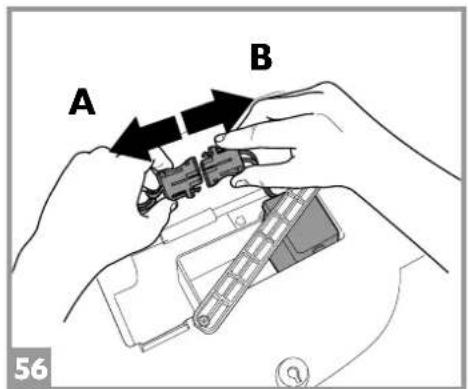

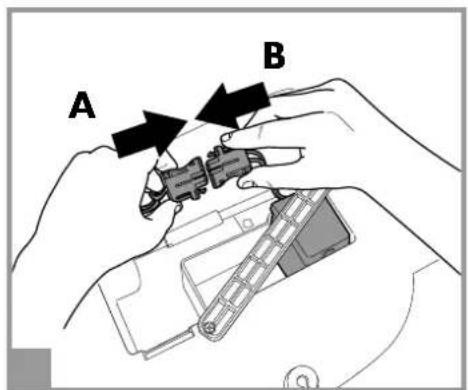

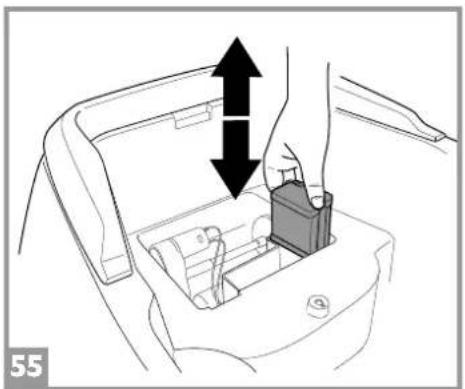

ERSETZENS UND AUFLADENS. 54 •Den Sitzfeststeller drehen. Den Sitz entnehmen. Die Schrauben des Batteriehalters lösen. Den Stecker der Batterie vom Stecker der Elektrik trennen. Die entladene Batterie entnehmen. 55 •In das Fach eine neue Batterie mit 6 V/4,5 Ah einsetzen. Den Batteriehalter wieder einsetzen. Die Schrauben anziehen. Den Sitz wieder positionieren. Den Sitz befestigen, indem der Feststeller wieder in die verriegelte Position gedreht wird.

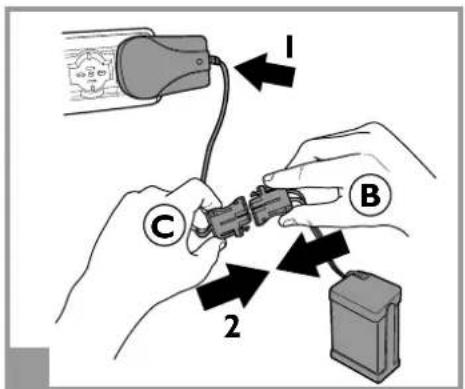

ACHTUNG: DAS LADEN DER BATTERIE UND
