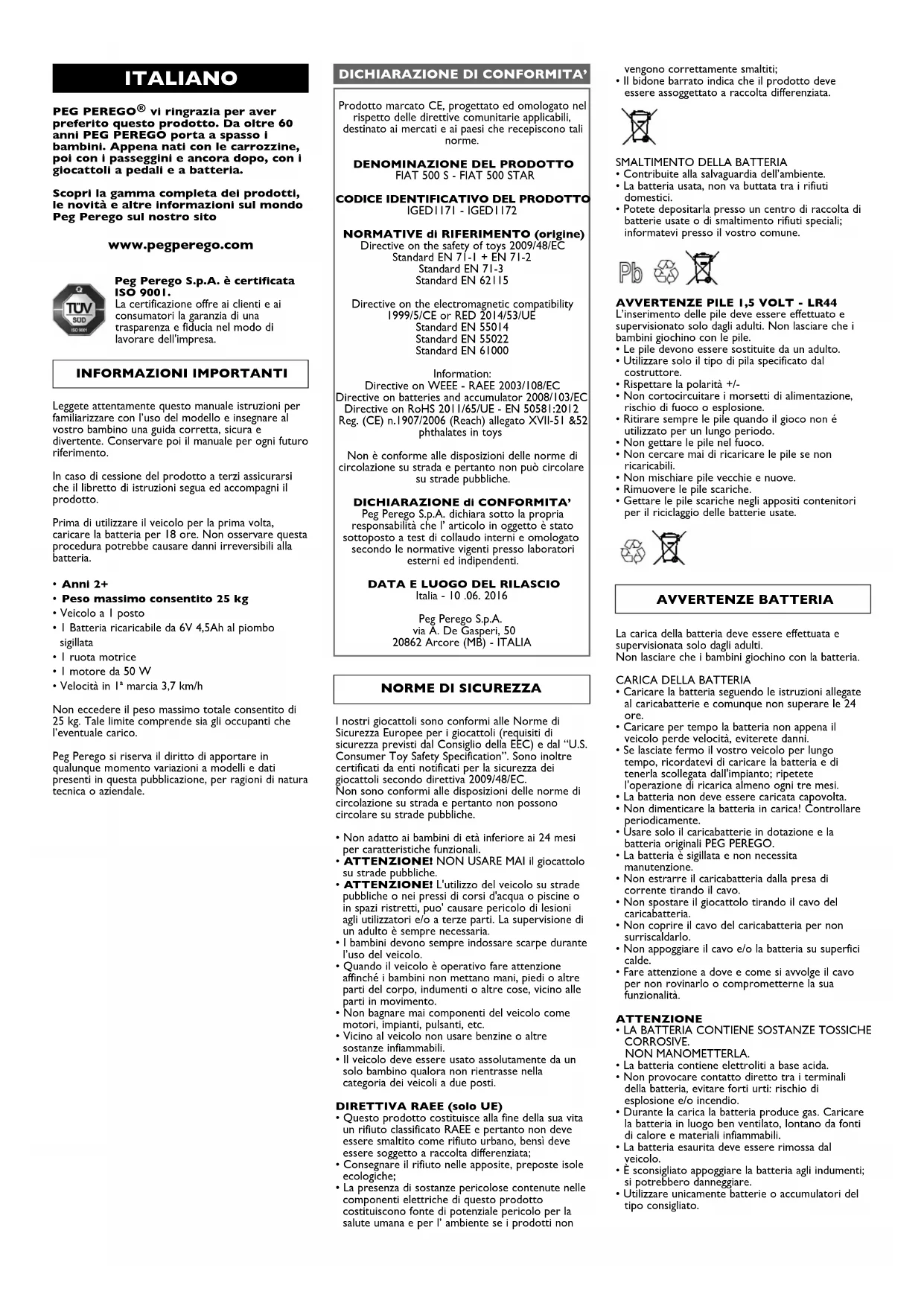

MANUALE UTENTE Fiat 500 S PEG PEREGO

PEG PEREGO® vi ringrazia per aver preferito quello prodotto. Da altre 60 anni PEG PEREGO porta a spasso i bambini. Appena nati con le carrozzine, poi con i passegini e ancor dopo, con i giocattoli a pedali e a batteria.

Scopri la gamma completa dei prodotti, le novità e altre informazioni sul mondo Peg Peregò sul nostro sito

www.pegperegco.com

Peg Perego S.p.A. e certificata ISO 9001.

La certificazione offre ai clienti e ai consumatori la garanzia di una trasparenza e fiducia nel modo di lavorare dell'impresa.

INFORMAZIONI IMPORTANTI

Leggete attentamente quello manuale istruzioni per familiarizzare con l'uso del modello e insegnare al vosto bambino una guidacorretta, sicura e divertente. Conservare poi il manuale per agli futuro riferimento.

In caso di cessione del prodotto a terzi assicurarsi che il libretto di struzioni segua ed accompagnii il prodotto.

Prima di utilizzato il veicolo per la prima volta, caricare la batteria per 18 ore. Non osservare esta procedura potrebbe causare danni irreversibili alla batteria.

Anni 2+

• Peso massimo consentito 25kg
  Veicolo a I posto
• I Batteria ricaricabile da 6V 4,5Ah al piombo sigillata
• I ruota motrice
• I motore da 50 W
• Velocità in 1a marcia 3,7 km/h

Non eccedere il peso massimo totale consentito di 25 kg. Tale limite comprende via gli occupanti che l'eventuale carico.

Peg Perego si riserva il diritto di apportare in qualunque momento variazioni a modelli e dati presenti in questa pubblicazione, per ragioni di natura tecnica o aziendale.

DICHIARAZIONE DI CONFORMITA

Prodotto marcato CE, progettato ed omologato nel rispetto delle direttive comunitarie applicabili, destinato ai mercati e ai paesi che recepiscono tali norme.

DENOMINAZIONE DEL PRODOTTO FIAT 500 S - FIAT 500 STAR

CODICE IDENTIFICATIVO DEL PRODOTTO IGED1171-IGED1172

NORMATIVE di RIFERIMENTO (origine)

Reg. (CE) n.1907/2006 (Reach) allegato XVII-51 &52 phthalates in toys

Non é conforme alle disposizioni delle norme di circolazione su strada e pertanto non più circolare su strade pubbliche.

DICHIARAZIONE di CONFORMITA

Peg Perego S.p.A. dichiara sotto la propria responsabilità che l'articolo in oggetto è stato sottoposto a test di collaudo interni e omologato secondo le normative vigenti presso lavoratori esterni ed indipendente.

DATA E LUOGO DEL RILASCIO

Italia - 10 .06. 2016

Peg Perego S.p.A.

via A.De Gasperi,50

20862 Arcore (MB) - ITALIA

NORMEDI SICUREZZA

I nostri glacattoli sono conformi alle Norme di Sicurezza Europee per i glacattoli (requisiti di sicurezza previsti dal Consiglio della EEC) e dal "U.S. Consumer Toy Safety Specification". Sono inoltre certificati da enti notificati per la sicurezza dei glacattoli secondo direttiva 2009/48/EC. Non sono conformi alle disposizioni delle norme di circolazione su strada e pertanto non possocono circolare su strade pubbliche.

Non adatto ai bambini di eta inferiore ai 24 mesi per caratteristiche funzionali.
- ATTENZIONE! NON USARE MAI il giocattolo su strade pubbliche.
- ATTENZIONE! L'utilizzo del veicolo su strade pubbliche o nei pressi di corsi d'acqua o piscine o in spazi ristretti, puo' causare pericolo di lesions agli utilizzatori e/o a terre parti. La supervisione di un adulto è sempre necessaria.
- I bambini devono sempre indossare scarpe durante l'uso del veicolo.
- Quando il veicolo è operativo fare attenzione affinché i bambini non mettano mani, piedi o altre parti del corpo, indumenti o altre cose, vicino alle parti in movimento.
Non bagnare mai componenti del veicolo come motori, impianti, pulsanti, etc.
- Vicino al veicolo non usare benzine o altre sostenze infiammabili.
Il veicolo delve essere usato assolutamente da un solo bambino qualora non rientrasse nella categoria dei veicoli a due posti.

DIRTTIVA RAEE (solo UE)

• Questo prodotto costituise alla fine della sua vita un rifiuto classificato RAEE e pertanto non deve essere smaltito come rifiuto urbano, bensi deve essere soggetto a ragcolla differenziata;
• Consegniare il rifluto nelle apposite, preposte isole ecologiche;
• La presenza di sostanze pericolose contente nelle componenti elettriche di quello prodotto costituiscono fonte di potenziale pericolo per la salute umana e per l'ambiente se i prodotti non

vengono correttamente smaltiti;

• Il bidone barrato indica che il prodotto deve essere assoggettato a raccolta differenziata.

SMALTIMENTO DELLA BATTERIA

• Contribuite alla salvaguardia dell'ambiente.
• La batteria usata, non va buttata tra i rifiuti domestici.
• Potete depositarla presso un centro di raccolta di batterie usate o di smaltimento rifiuti speciali; informatevi presso il vostro comune.

AVVERTENZE PILE I,5 VOLT - LR44

L'inserimento delle pile deve essere effettuato e supervisionato solo dagli adulti. Non lasciare che i bambini gochno con le pile.

Le pile devono essere sostituite da un adulto.
Utilizare solo il tipo di pila specificato dal costruttore.
Rispettare la polarita + / -
- Non cortocircutare i morsetti di alimentazione, rischio di fuoco o esplonio.
- Ritirare sempre lepile quando il gioco non è utilizzato per un lungo periodo.
Non gettare le pile nel fuoco.
- Non cercare mai di ricaricare le pile se non ricaracabili.
Non mischiare pile vecchie e nuove.
Rimuovere le pile scariche.
- Gettare le pile scariche negli apposti contentori per il riciclaggio delle batterie usate.

AVVERTENZE BATTERIA

La carica della batteria deve essere effettuata e supervisionata solo dagli adulti.

Non lasciare che i bambini giochino con la batteria.

CARICA DELLA BATTERIA

• Caricare la batteria segundo le struzioni allegate al caricabatterie e comunque non superare le 24 ore.
• Caricare per tempo la batteria non appena il veicolo delve velocità, eviterete danni.
  Se lasciate fermo il vostro veicolo per lungo tempo, ricordatevi di caricare la batteria e di tenerla scollegata dall'impianto; ripetete l'operazione di ricarica almeno ogni tre mesi.
  La batteria non deve essere caricata capovolta
• Non dimenticare la batteria in carica! Controllare periodicamente.
• Usare solo il caricabatterie in dotazione e la batteria originali PEG PEREGO.
• La battería é sigillata e non necessita manutenzione.
• Non estrarre il caricabatteria nella presa di corrente tirando il cavo.
  Non spostare il giocattolo tirando il cavo del caricabatteria.
• Non coprire il cavo del caricabatteria per non surriscaldarlo.
• Non appoggiare i cavo e/o la batteria su superfici. calde.
• Fare attenuationa dove e come si avvolge il cavop er non rovinario o comprometerne la sua funzionalita.

ATTENZIONE

LA BATTERIA CONTIENE SOSTANZE TOSSICHE CORROSIVE.
NON MANOMETERLA.
- La batteria contiene elettroliti a base acida.
Non provocare contatto diretto tra i terminali della batteria, evitare forti urti: rischio di esplosione e/o incendio.
- Durante la carica la batteria produce gas. Caricare la batteria in luogo ben ventilato, lontano da fonti di calore e materiali inflammabili.
- La batteria esaurita deve essere rimossa dal veicolo.
- E sconsigliato appoggiare la batteria agli indumenti; si potrebbero danneggiare.
- Utilizzare unicamente batterie o accumulatori del tipo consigliato.

SE VI É UNA PERDITA

Proteggete i vostri occhi; evitare il contatto diretto con l'elettrolita: proteggete le yourselves.

Mettere la batteria in una borsa di plastica e seguire le istruzioni sullo smaltimento batterie.

SE PELLE O OCCHI ENTRANO IN CONTATTO CON L'ELETTRLITA

Lavare abbondamente con acqua corrente la parte intaccata.

Consultare il medico immediatamente.

SE L'ELETTROLITA VIENE INGERITO

Sciacquare la bocca e sputare.

Consultare il medico immediatamente.

MANUTENZIONE E CURA VEICOLO

• Non smontare o cercare di riparare il veicolo da soli. Contattare un certo assistenza Peg Peregoto autorizzato.
  Non e' consigilabile lasciare il giocattolo in ambienti con temperature inferiori allo zero. Se venisse utilizzatoenza portarlo ad una temperatura superiore allo zero si potrebbero causare danni irreversibili a motori e batterie.
• Controllare regolarmente lo stato del veicolo, in particolare l'impliano elettrico, i collegamenti delle spine, i cappucci di protezione ed il caricabatterie. In caso di difetti accertati, il veicolo elettrico ed il caricabatterie non devono essere utilizzati.
  In caso di pulizia, manutenzione o qualsiasi intervento sul giocatto, è necessario scollegare il caricabatteria dall'articolo.
  Per riparazioni usare solo pezzi di ricambio originali PEG PEREGO.
• PEG PEREGO non si assume nessuna responsabilità in caso di manomissione dell'implanto elettrico.
• Non lasciare le batterie o il veicolo vicino a fonti di calore come caloriferi, caminetti, etc.
• Proteggere il veicolo da acqua, pioggia, neve etc.; uso lo sabbia o fango potrebbe causare danni a pulsanti, motori e riduttori.
  Lubricificare periodicamente (con olio leggero) parte semovibili come cucinetti, sterzo etc.
• Le superfici del veicolo possono essere pulite con un panno umido e, se necessario, con prodotti di uso domestico non abrasivo.
• Le operazioni di pulizia devono essere effettuate solo da adulti.
  Non smontare mai i meccanismi del veicolo o i motori, se non autorizzati alla PEG PEREGO.

REGOLE PER UNA GUIDA SICURA

Per la sicurezza del bambino: prima di azionare il velocolo, leggere e seguire attentamente le seguenti istruzioni.

• Insegnate al vostro bambino un uso corretto del veicolo per una guida sicura e divertente.
• Il giocattolo deve essere utilizzato con cautela, poicha richiede grande abilita, in modo da evitare cadute o collisionsi che causino lesione all'utilizzatore e a terme parti.
• Prima di partire assicurarsi che il percorso si sia sgombro da persona o cose.
• Guidare con le mani sul manubrio/volante e guardare sempre la strada.
• Frenare per tempo per evitare scontri.

ATTENZIONE! L'articolo è dotato di un sistema frenante che necessita un'istruzione idonea del bambino da parte di un adulto.

ATTENZIONE!

• Controllare che tutte le borchie/dadi di fissaggio delle ruote siano ben salde.
  Se il veicolo agisce in condizioni di sovraccarico, come su sabbia soffice, fango o terreni molto sconnessi, l'interruttore di sovraccarico togliera immediamente potenza. L'erogazione di potenza riprenderà dopo alcuni secondi.

DIVERTIMENTO SENZA INTERRUZIONI: tenete sempre un set-batterie carico di ricambio pronto all'uso.

PROBLEM?

IL VEICOLO NON FUNZIONA?

• Verificare che non ci siano cavi scollegati sotto la piastra dell'acceleratore.
• Controllare il funzionamento del pulsante dell'acceleratore ed eventualmente sostituirlo.
  Controllare che la batteria sia attaccata all'impiano elettrico.

IL VEICOLO NON HA POTENZA?

PEG PEREGO offre un servizio di assistenza post-vendita, direttamente o tramite un network di centri di assistenza autorizzati, per eventuali riparazioni o sostituzioni e vendita di ricambi originali.

Per contattare un centro assistenza visitate il nostro除去.

http://global.pegperegco.com/toys-site/support/

Per qualsiasi segnalazione, è necessario possedere il numero seriale corrispondente all'articolo. Per individuare il numero seriale consultare la pagina dedicata ai pezzi di ricambio.

ISTRUZIONI DI MONTAGGIO

ATTENZIONE

LE OPERAZIONI DI MONTAGGIO DEVONO ESSERE EFFETTUE SOLO DA ADULTI.

PRESTARE ATTENZIONA QUANDO SI ESTRAE ILVEICOLO DALL'IMBALLO.

TUTTE LE VITI E I PICCOLI PEZZI SI TROVANO IN UN SACCHETTO ALL'INTERNO DELL'IMBALLO. LA BATTERIA POTREBBE GIA' ESSERE INSERITA NELL'ARTICOLO.

Non utilizzare il giocattolo se ruita danneggiato除去 l'apertura dell'imballo, rivolgersi al punto vendita o chiarem e il centro assistenza.

Fare attenzione alla presenza di bambini durante l'operazione di montaggio a causa dei rischi derivanti dai pezzi piccoli (pericolo di ingestione) e dai sacchetti di plastica che li contengono (pericolo di soffocamento).

Per il montaggio del glacattolo è necessario munirsi di cacciavite a taglio ed a stella, martello e pinza.

MONTAGGIO

I - Posizionare il veicolo sottosopra. Agganciare la parte centrale del paraurti posteriore come migliorato in figura.
2 - Ruotare il paraurti verso l'alto per portarlo in posizione correttta (1).Premere nei punti indicati dalle freccie (2) come migliorato nel particolare.
3 - Fissare il paraurti postiore con le 4 viti in dotazione.
4 - Posizione il cofano. Premere nel punto indicate alla freccia per agganciarlo.
5 Applicare sul cruscotto l'adesivo corrispondente (vedi foglio adesivi).
6. Posizione are il cruscotto sul prodotto.
7 - Fissare il cruscotto con le 4 viti in dotazione facendo riferimento al foglio allegato nel sacchetto delle viti.
8 - Posizione r'articolo su di un lato e svitare le 2 viti di fissaggio dell'avantreno.
Estrarre l'avantreno.
9 - Inserire l'asta volante come mostrato in figura fino in fondo. L'asta volante deve fuoriuscire dal crusotto (vedi particolare A).
10. Riposizionare l'avantreno facendo attenzione ad inglobare nella parte anteriore l'asta volante precedentemente inserita.
- Riavvitare le due viti dell'avantreno.
11 -Inserire nelle apposite sedi della scocca la maniglia della portiera. Attenzione, le maniglie sono asimmetriche, per distinguierse seguire lo schema (DX: destra - SX: sinistra).
12. Procedere con il fissaggio della maniglia come lostrato in figura.
13 -Assemblare lo specchetto retrovisore unendo i due pezioni. Fissarli con la vite in dotazione.
Ripetere I'operazione anche per l'alto specchietto.
14 • Inserire lo specchetto retrovisore come migliorare la figura premendo nel punto indicato (A) per facilitarne l'inserimento;
15 Procedere con il fissaggio dello specchiotto retrovisoro avvitando la vite in dotazione.
- Posizione il prodotto sul lato opposto; montare la mianiglia e lo specchetto retrovisore rimasti.
Riposizionare il prodotto sulle quattro ruote.
16 Applicare a pressione il coperchio della leva.
combio facendo coincidere le due parti.
17 Applicare a pressione il pezzo indicato in figura sul retro del prodotto.
18 •Applicare a pressione il logo Fiat.
19 - Montare il paraurti posteriore come migliorato in figura premendo nei punti di anticoraggio.
20 -Posizione are all'interno dei due fanali posteriori i cartoncini a specchio.
21 Montare i fanali posteriori inserendo la parte superiore (1); rotatore il fanale (2) e premere nella parte bassa fino all'aggancio.
22 Applicare a pressione il restante logo Fiat nella parte anteriore del prodotto.
23 Applicare I'adesivo numero 18.
24 Applicare a pressione i due inserti ai lati del logo Fiat.
25. Inserire nell'apposto foro nella scocca, la parte del paraurti anteriore indicata alla freccia (1). Ruotare e premere la parte opposa per completing l'aggancio (2). Nota, il paraurti anteriore è composto da due pezzi: DX e SX (vedi schema).
26Applicare a pressione la griglia anteriore.
27-Posizione a l'interno dei due fanali anteriori i cartoncini a speccio.Seguire lo schema per insere il cartoncino corretto in agli fanale.
28 • Montare i fanali anteriors inserendo la parte superiore (I); rotuire il fanale (2) e premere nella parte bassa fino all'aggancio.
29 Ripetere l'operazione anche per i due fanali piu piccoli posizionando al loro interno i cartoncini a

specchio.

30 Applicare i due fanali prestando attenzione ad applicare il fanale DX sulla parte destra del veicolo e il fanale SX sulla parte sinistra. Nota: la parte destra e sinistra sono calcolo stando seduti nell'abitacolo.
31 Applicare a pressione sulle ruote i quattro tappi, facendo coincidere le linguette ai fori sui cerchioni.
32 •Montare l'alletone sulla capote, inserendolo nelle due cave presente.
33·Avvitare dal retro con le 3 viti in dotazione.
34 • Inserire il gruppo appena assemblato, nelle correspondenti cave sulla scocca.
35·Avvitarlo con le 2 viti in dotazione.
36 -Premere il pulsante come migliorato in figura e sollevare il cofano.
37 •Inserire i tre pezzi del finto motore.
- Il finto motore è un gioco aggaintivo per il bambino che si divertira ad assemblare i pezzi come in un Puzzle.
38. *Posizionare il parabrezza inserendo le tre linguette nella parte anterioi del crusotto.
39 Fissare il parabrezza con le due viti in dotazione (una per lato).
40 Unire le due parti del volante (volante e ghiera sottovolante) facendo coincidere le due parti.
41 Assemblaggio del clacson: 1- insere la molla; 2- eliminare la linguetta di plastica dal modulo sonoro. Il modulo sonoro è gli provvisto di 3 pile LR44 e pronto all'uso. 3- insere il modulo sonoro con il lato forato rivolto verso il basso.
42. Allineare le tacche del coperchio del clacson alla ghiera e poi applicarli a pressione sul volante.
43 •Montare il volante mantenendo ferma l'asta volante con l'altra mano. Far coincidere i fori del volante con quelli dell'asta volante.
44 • Inserire nel foro esgonale del volante il dato e in quello circolare la vita. Avitare a fondo.
45 •Collegare la spina della batteria alla spina dell'impianto elettrico.
46. Posizione are il sedile inserendo la parte posteriore dello schienale nel foro della scocca come alla figura (1). Ruotare il sedile in posizione (2)
47 Fissare i sedile ruotando il fermo con l'aiuto di un utensile o di una moneta.

A: sella aperta

B: sella chiusa.

• Appicare i restanti adesivi seguito la numerazione.
• Il veicolo è pronto all'uso. Con entrambi le mani sul volante, premere con il piede il pedale acceleratore.

CARATTERISTICHE USO DEL VEICOLO

48·ABITACOLO:

A: vano porta oggetti.
B: clacson con veri suoni Fiat 500.
C: chiave d'accensione (a solo scopo di gioco).
D:Leva callback (I velocita + innesto
retromarcia)
E: Pedale acceleratore/freno elettrico. Sollevando il piede entrare automaticamente in funzione il freno.
49 VANO MOTORE: togliendo il finto motore, il vano più essere usato come porta oggetti.
50 •LEVA CAMBIO: spingendo la leva cambio in avanti il veicolo Proceed in retromarcia. Averventa, la mano sinistra deve sempre essere tenuta sul volante per evitare collisioni.

SOSTITUZIONE DELLE PILE LR44

51 Il clacson funzione con 3 pile a bottone LR44 presenti nel modulo suono. Per sostiturle, sganciare la ghiera e il coperchio del clacson spingendo le linguette di fissaggio da quello il volante.
52 -Estrarre il modulo suono e svitare la vite del coperchio del vano dellepile.
53 - Estrarre le pile eaurite e sostiuirle con pile nuova dello stesso tipo seguito la giusta polarita. Rimontare tutti i componenti.

SOSTITUZIONE DELLA BATTERIA

ATTENZIONE: I DISEGNI DELLE BATTERIE SONO SOLO INDICATIVI: LA VOSTRA BATTERIA POTREBBE DIFFERIRE DAL MODELLO RAFFIGURATO. CIO' NON COMPROMETTE LE SEQUENZE DI SOSTITUZIONE E DI CARICA ILLUSTRATE.
54 • Ruotare il fermo di fissaggio del sedile. Togliere il sedile. Svitare le viti del fermabatterie. Collegare la spina della batteria da quella dell'impianto elettrico. Estrarre la batteria scara.

55 - Inserire nel vano una nuova batteria da 6V/4,5 Ah. Riposizionare il fermabatteria. Avvitare le viti. Riposizionare il sedile. Fissare the sedile ruotando il perno nella posizione di blocco.ruotare il perno di fissaggio nella posizione B.

CARICA DELLA BATTERIA

ATTENZIONE: LA CARICA DELLA BATTERIA E QUALSIASI INTERVENTO ALL'IMPIANTO ELETTRICO DEVONO ESSERE EFFETTUATI DA ADULTI.

LA BATTERIA PUO ESSERE CARICATA ANCHE SENZA RIMUOVERLA DAL GIOCO.

56 •Scollegare la spine A dell'implanto elettrico alla spine B della batteria premendo laterale.
57. Inserire la spina del caricabatterie ad una presa domestica segundo le sue struzioni allegate. Collegare la spina B con la spina C del caricabatterie.
58 A carica ultima staccare il caricabatteria alla presa domestica, poi scollegare la spina C alla spina B.
59. Inserire a fondo, fino allo scatto, la spina B nella spina A. Ad operazioni ultimate ricordarsi sempre fissare il sedile ruotando il perno nella posizione di blocco.

ENGLISH

Reg. (CE) n.1907/2006 (Reach) allegato XVII-51 &52

phthalates in toys

Reg. (CE) n.1907/2006 (Reach) allegato XVII-51 &52 phthalates in toys

Reg. (CE) n.1907/2006 (Reach) allegato XVII-51 &52

phthalates in toys

Directive on RoHS 2011/65/UE - EN 50581:2012 Reg. (CE) n.1907/2006 (Reach) allegato XVII-51 &52 phthalates in toys

Reg. (CE) n.1907/2006 (Reach) allegato XVII-51 &52

phthalates in toys

Reg. (CE) n.1907/2006 (Reach) allegato XVII-51 &52

phthalates in toys

Peg Pergo S.p.A. / Maki A/S

MONTERINGSANVISNINGER

PAS PAI!

MONTERINGSARBEJDET MA KUN FORETAGES AF VOKSNE.

V/ER FORSIGTIG MENs KORETJET TAGES UD FRA DETS EMBALLAGE.

ALLE SKRUER OG SMADELE BEFINDER SIG I EN POSE INDEN I EMBALLAGEN.

BATTERIET ER MULIGVIS ALLERDE INDSAT I KORETJOET.

Reg. (CE) n.1907/2006 (Reach) allegato XVII-51 &52

phthalates in toys

Reg. (CE) n.1907/2006 (Reach) allegato XVII-51 &52 phthalates in toys

Reg. (CE) n.1907/2006 (Reach) allegato XVII-51 &52

phthalates in toys

j jai aai dai ai jai

s yalll lal j 100

111111 1000

39

(，）

aalj yaiy jaiy aie）aiyaiy

j 1

41

（）

aaii aaiiaai aiai

aaii aaiiiaai

aaiy aaii iie

aiaaa aaii aai iai aai aiiaai

sas jalwihl lai jjia jibil aol pl

jaww

S APQ = S AQP + S_ QPQ

S OBC = S COD + S BOC - S BOC

Reg. (CE) n.1907/2006 (Reach) alleggato XVII-51 &52

phthalates in toys

1 1

aalal jjll aai

A

Peg Perego S.p.A.

a

j 1 j 1

A

juaai jiu

10.06.2016 - - -

Peg Perego S.p.A.

via.A De Gasperi, 50

20862 Arcore (MB) - ITALIA

( x,y) = 0

PEG PEREGO 05

60

Numero verde (solo da Telefono fisso):

NUMEROVERDE

800-147414

PEG PEREGO U.S.A Inc.

3625 INDEPENDENCE Dr. FORT WAYNE IN 46808

phone [phone] fax [phone]

call us toll free 1·800·728·2108

Ilame USA gratis 1-800-225-1558

PEG PEREGO CANADA Inc.

585 GRANITE COURT PICKERING ONT. CANADA LIW3KI

phone [phone] fax [phone]
