MANUAL DE UTILIZADOR John Deere Gator HPX PEG PEREGO

2ª VELOCITÁ (se presente)

PEG PEREGO® agradece pela escolha deste produto. Há mais de 70 anos PEG PEREGO leva crianças a passear. Logo que nascem com seus carrinhos e depois com as cadeirinhas de passeio, e ainda depois com os brinquedos a pedais e bateria.

Descubra a linha completa dos produtos, as novidades e outras informações acerca de Peg Perego através de nosso site

www.pegperego.com

Peg Perego S.p.A. é uma empresa com sistema de gestão da qualidade certificado pela TÜV Italia Srl, de acordo com a norma ISO 9001. A certificação oferece aos clientes e aos consumidores a garantia de transparência e confiança no modo de trabalhar da empresa.

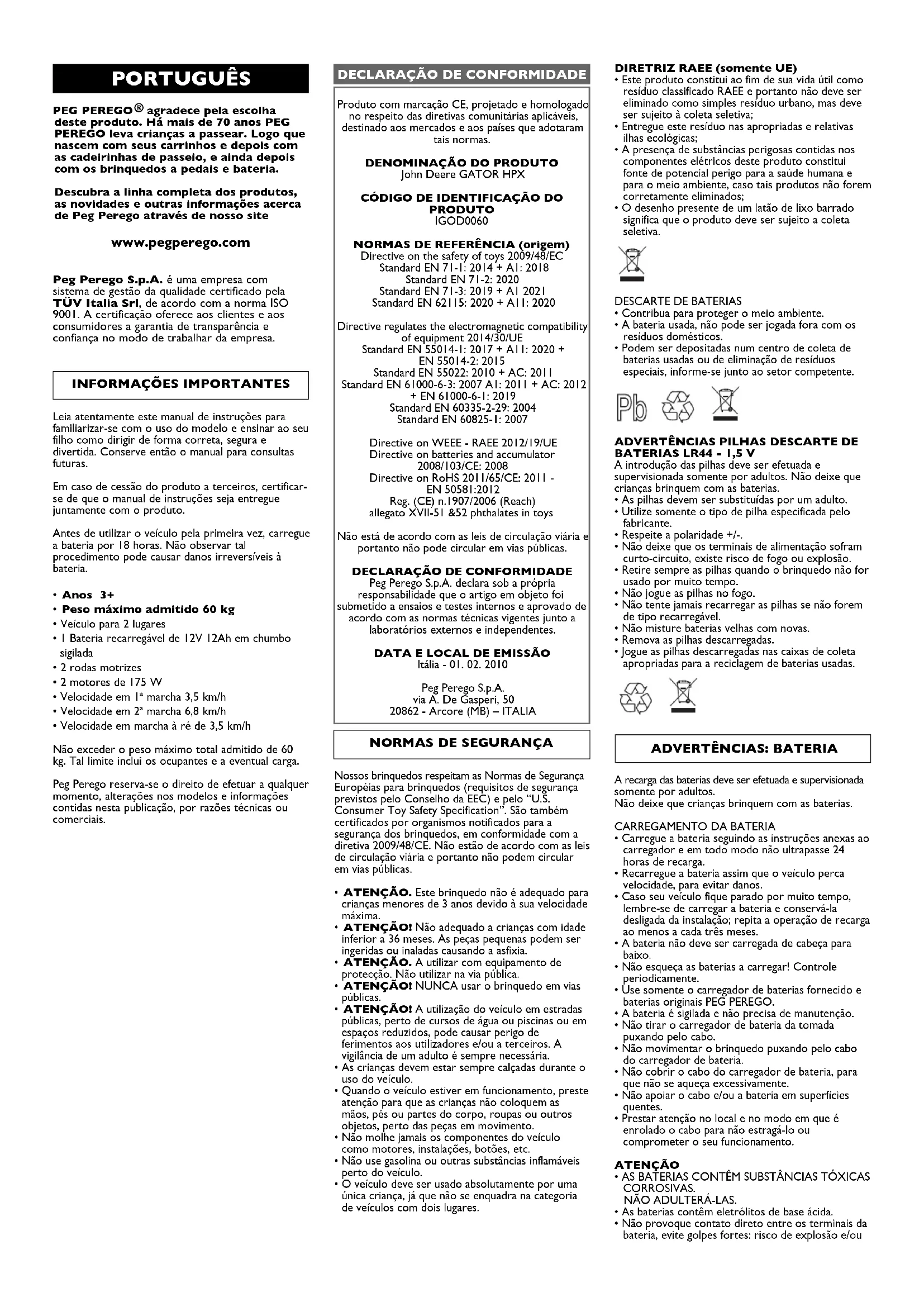

INFORMAÇÕES IMPORTANTES

Leia atentamente este manual de instruções para familiarizar-se com o uso do modelo e ensinar ao seu filho como dirigir de forma correta, segura e divertida. Conserve então o manual para consultas futuras.

Em caso de cessão do produto a terceiros, certificarse de que o manual de instruções seja entregue juntamente com o produto.

Antes de utilizar o veículo pela primeira vez, carregue a bateria por 18 horas. Não observar tal procedimento pode causar danos irreversíveis à bateria.

• Anos 3+
- Peso máximo admitido 60 kg
- Veículo para 2 lugares
- I Bateria recarregável de 12V 12Ah em chumbo sigilada
- 2 rodas motrizes
• 2 motores de 175 W
- Velocidade em 1^a marcha 3,5 km/h
- Velocidade em 2 ^a marcha 6,8 km/h
- Velocidade em marcha à ré de 3,5 km/h

Não exceder o peso máximo total admitido de 60 kg. Tal limite inclui os ocupantes e a eventual carga.

Peg Perego reserva-se o direito de efetuar a qualquer momento, alterações nos modelos e informações contidas nesta publicação, por razões técnicas ou comerciais.

DECLARAÇÃO DE CONFORMIDADE

Produto com marcação CE, projetado e homologado no respeito das diretivas comunitárias aplicáveis, destinado aos mercados e aos países que adotaram tais normas.

DENOMINAÇÃO DO PRODUTO John Deere GATOR HPX

CÓDIGO DE IDENTIFICAÇÃO DO PRODUTO IGOD0060

NORMAS DE REFERÊNCIA (origem)

Não está de acordo com as leis de circulação viária e portanto não pode circular em vias públicas.

DECLARAÇÃO DE CONFORMIDADE

Peg Perego S.p.A. declara sob a própria responsabilidade que o artigo em objeto foi submetido a ensaios e testes internos e aprovado de acordo com as normas técnicas vigentes junto a laboratórios externos e independentes.

Itália - 01. 02. 2010

Peg Perego S.p.A.

via A. De Gasperi, 50

20862 - Arcore (MB) - ITALIA

NORMAS DE SEGURANÇA

Nossos brinquedos respeitam as Normas de Segurança Européias para brinquedos (requisitos de segurança previstos pelo Conselho da EEC) e pelo "U.S. Consumer Toy Safety Specification". São também certificados por organismos notificados para a segurança dos brinquedos, em conformidade com a diretiva 2009/48/CE. Não estão de acordo com as leis de circulação viária e portanto não podem circular em vias públicas.

• ATENÇÃO. Este brinquedo não é adequado para crianças menores de 3 anos devido à sua velocidade máxima.
• ATENÇÃO! Não adequado a crianças com idade inferior a 36 meses. As peças pequenas podem ser ingeridas ou inaladas causando a asfixia.
• ATENÇÃO. A utilizar com equipamento de protecção. Não utilizar na via pública.
• ATENÇÃO! NUNCA usar o brinquedo em vias públicas.
• ATENÇÃO! A utilização do veículo em estradas públicas, perto de cursos de água ou piscinas ou em espaços reduzidos, pode causar perigo de ferimentos aos utilizadores e/ou a terceiros. A vigilância de um adulto é sempre necessária.
• As crianças devem estar sempre calçadas durante o uso do veículo.
• Quando o veículo estiver em funcionamento, preste atenção para que as crianças não coloquem as mãos, pés ou partes do corpo, roupas ou outros objetos, perto das peças em movimento.
• Não molhe jamais os componentes do veículo como motores, instalações, botões, etc.
• Não use gasolina ou outras substâncias inflamáveis perto do veículo.
• O veículo deve ser usado absolutamente por uma única criança, já que não se enquadra na categoria de veículos com dois lugares.

DIRETRIZ RAEE (somente UE)

• Este produto constitui ao fim de sua vida útil como resíduo classificado RAEE e portanto não deve ser eliminado como simples resíduo urbano, mas deve ser sujeito à coleta seletiva;
• Entregue este resíduo nas apropriadas e relativas ilhas ecológicas;
• A presença de substâncias perigosas contidas nos componentes elétricos deste produto constitui fonte de potencial perigo para a saúde humana e para o meio ambiente, caso tais produtos não forem corretamente eliminados;
• O desenho presente de um latão de lixo barrado significa que o produto deve ser sujeito a coleta seletiva.

DESCARTE DE BATERIAS

• Contribua para proteger o meio ambiente.
• A bateria usada, não pode ser jogada fora com os resíduos domésticos.
• Podem ser depositadas num centro de coleta de baterias usadas ou de eliminação de resíduos especiais, informe-se junto ao setor competente.

ADVERTÊNCIAS PILHAS DESCARTE DE BATERIAS LR44 - 1,5 V

A introdução das pilhas deve ser efetuada e supervisionada somente por adultos. Não deixe que crianças brinquem com as baterias.

• As pilhas devem ser substituídas por um adulto.
• Utilize somente o tipo de pilha especificada pelo fabricante.
• Respeite a polaridade +/-
• Não deixe que os terminais de alimentação sofram curto-circuito, existe risco de fogo ou explosão.
• Retire sempre as pilhas quando o brinquedo não for usado por muito tempo.
• Não jogue as pilhas no fogo.
• Não tente jamais recarregar as pilhas se não forem de tipo recarregável.
• Não misture baterias velhas com novas.
• Remova as pilhas descarregadas.
• Jogue as pilhas descarregadas nas caixas de coleta apropriadas para a reciclagem de baterias usadas.

ADVERTÊNCIAS: BATERIA

A recarga das baterias deve ser efetuada e supervisionada somente por adultos.

Não deixe que crianças brinquem com as baterias.

CARREGAMENTO DA BATERIA

• Carregue a bateria seguindo as instruções anexas ao carregador e em todo modo não ultrapasse 24 horas de recarga.
• Recarregue a bateria assim que o veículo perca velocidade, para evitar danos.
• Caso seu veículo fique parado por muito tempo, lembre-se de carregar a bateria e conservá-la desligada da instalação; repita a operação de recarga ao menos a cada três meses.
• A bateria não deve ser carregada de cabeça para baixo.
• Não esqueça as baterias a carregar! Controle periodicamente.
• Use somente o carregador de baterias fornecido e baterias originais PEG PEREGO.
• A bateria é sigilada e não precisa de manutenção.
• Não tirar o carregador de bateria da tomada puxando pelo cabo.
• Não movimentar o brinquedo puxando pelo cabo do carregador de bateria.
• Não cobrir o cabo do carregador de bateria, para que não se aqueça excessivamente.
• Não apoiar o cabo e/ou a bateria em superfícies quentes.
• Prestar atenção no local e no modo em que é enrolado o cabo para não estragá-lo ou comprometer o seu funcionamento.

ATENÇÃO

• AS BATERIAS CONTÊM SUBSTÂNCIAS TÓXICAS CORROSIVAS.
  NÃO ADULTERÁ-LAS.
• As baterias contêm eletrólitos de base ácida.
• Não provoque contato direto entre os terminais da bateria, evite golpes fortes: risco de explosão e/ou

incêndio.

• Durante a recarga, a bateria produz gás. Carregue a bateria num local bem ventilado, longe de fontes de calor e materiais inflamáveis.
• A bateria gasta deve ser removida do veículo.
• E desaconselhável apoiar a bateria sobre roupas, poderiam danificar-se.
• Utilizar unicamente pilhas ou acumuladores do tipo recomendado.

CASO OCORRA VAZAMENTO

Proteja seus olhos, evite contato direto com o eletrólito: Proteja suas mãos. Coloque a bateria numa bolsa de plástico e siga as instruções sobre eliminação de baterias.

CASO A PELE OU ROUPAS ENTREM EM CONTATO COM O ELETRÓLITO

Lave a parte afetada abundantemente com água corrente. Consulte um médico imediatamente.

CASO O ELETRÓLITO SEJA INGERIDO

Enxagúe a boca e cuspa.

Consulte um médico imediatamente.

MANUTENÇÃO E CUIDADOS COM O VEÍCULO

• Não desmontar ou procurar consertar o veículo sozinho. Contatar um centro de assistência Peg Perego autorizado.
• Não é aconselhável deixar o brinquedo em ambientes com temperaturas abaixo de zero. Se vier a ser utilizado sem levá-lo a uma temperatura superior a zero, é possível haver danos irreversíveis ao motor e à bateria.
• Controle regularmente o estado do veículo, principalmente a instalação elétrica, as ligações das tomadas, as proteções e o carregador de baterias. Em caso de defeitos comprovados, o veículo elétrico e o carregador de baterias não devem ser usados.
• Em caso de limpeza, manutenção ou qualquer intervenção no brinquedo, é necessário desconectar o carregador de bateria do produto.
• Em caso de reparos, use somente peças
  sobressalentes originais PEG PEREGO.
• PEG PEREGO não assume qualquer responsabilidade em caso de adulteração do sistema elétrico.
• Não deixe as baterias ou o veículo perto de fontes de calor como aquecedores, lareiras, etc.
• Proteja o veículo da agua, chuva, neve, etc.; usá-la sobre a areia ou lama pode ocasionar danos nos botões, motores e redutores.
• Lubrifique regularmente (com óleo leve) partes móveis, como rolamentos, esterço, etc.
• As superfícies do veículo podem ser limpas com um pano úmido e, se preciso, com produtos de uso doméstico não abrasivos.
• As operações de limpeza devem ser efetuadas somente por adultos.
• Não desmonte os mecanismos do veículo ou os motores, sem a autorização da PEG PEREGO.

REGRAS PARA CONDUZIR COM SEGURANÇA

Para a segurança da criança: antes de ligar o veículo, leia e siga atentamente as seguintes instruções. - Ensine a criança a usar corretamente o veículo para dirigi-lo de forma segura e divertida.

- O brinquedo tem de ser utilizado com cuidado, pois exige grande habilidade, de modo a evitar quedas ou colisões que provoquem ferimentos ao usuário e a terceiros.

- Antes de dar a partida, certifique-se que o percurso esteja desimpedido de pessoas ou coisas.

- Dirija com as mãos no volante e olhe sempre o percurso.

- Freie em tempo para evitar colisões.

ATENÇÃO! O artigo está equipado com um sistema de frenagem que precisa de uma instrução adequada da criança por parte de um adulto.

Aconselha-se primeiramente o uso da 1ª marcha. Antes de colocar a 2ª marcha, certifique-se que a criança tenha aprendido como usar corretamente o volante, a 1ª marcha, os freios, e tenha adquirido familiaridade com o veículo.

ATENÇÃO!

- Controle que todos os tampos de fixação das rodas estejam bem firmes.

- Se o veículo funcionar em condições de sobrecarga, como sobre areia, lama ou terrenos muito irregulares, o interruptor de sobrecarga interromperá imediatamente a potência. A potência será retomada depois de alguns segundos.

DIVERTIMENTO SEM INTERRUPÇÃO: conserve sempre um conjunto de baterias carregadas para a troca, prontas para serem usadas.

PROBLEMAS?

O VEÍCULO NÃO FUNCIONA?

• Verifique se não existem cabos desligados em baixo da placa do acelerador.
• Controle o funcionamento do botão do acelerador e eventualmente substitua-o.
• Verifique se a bateria está ligada à rede elétrica.

O VEÍCULO NÃO TEM POTÊNCIA?

- Carregue as baterias. Se após a recarga o problema permanecer, peça o controle das baterias e do carregador de baterias junto a um centro de assistência.

SERVIÇO DE ASSISTÊNCIA

PEG PEREGO oferece um serviço de assistência pós-venda, diretamente ou através de uma rede de centros de assistência autorizados, para eventuais consertos ou substituição e venda de sobressalentes originais.

Para contatar um centro de assistência, visite nosso sítio http://www.pegperego.com

Para qualquer comunicação, é necessário possuir o número de série correspondente ao artigo. Para localizar o número de série, consultar a última ilustração presente neste manual.

INSTRUÇÕES DE MONTAGEM

ATENÇÃO

AS OPERAÇÕES DE MONTAGEM DEVEM SER FEITAS SOMENTE POR ADULTOS. PRESTE ATENÇÃO AO RETIRAR O VEÍCULO DA EMBALAGEM. TODOS OS PARAFUSOS E PEQUENAS PEÇAS ENCONTRAM-SE EM UM SAQUINHO DENTRO DA EMBALAGEM. PODE SER QUE A BATERIA TENHA JÁ SIDO COLOCADA NO VEÍCULO.

Não utilizar o brinquedo caso esteja danificado após a abertura da embalagem. Contatar o ponto de venda ou ligar para o centro de assistência. Prestar atenção na presença de crianças durante a operação de montagem, em razão dos riscos

decorrentes de peças pequenas (perigo de ingestão) e dos sacos plásticos que os contêm (perigo de sufocamento).

Para a montagem do brinquedo, é necessário o uso de uma chave de fenda em forma de entalhe e estrela, martelo e pinça.

MONTAGEM

I • Insira as duas línguetas do pára-brisas nas

aberturas sobre a capota. Gire o pára-brisas no sentido indicado pela seta.

2 • Fixe o pára-brisas com os dois parafusos fornecidos com o brinquedo.

3 • Unir as duas partes do volante.

4 • Introduza a buzina no orifício central do volante, seguindo as instruções presentes em sua embalagem.

6 • Fixar o volante com o próprio parafuso e a porca prestando atenção para inserir o parafuso no furo circular e a porca naquele hexagonal.

7 • Inserir a chave de brinquedo no próprio furo do painel.

8 • Aplique o adesivo n°3. Monte o pára-choque introduzindo as linguetas inferiores nos dois alojamentos do chassi e depois encaixando as duas buchas superiores.

9 • Fixar o pára-choque com os dois parafusos fornecidos.

10 • Dividir as duas manivelas (se necessário, ajudando-se com uma tesoura) e eliminar as duas peças de plástico de união.

II • Desatarraxar os dois parafusos que encontre atarraxados na caçamba (ver a figura). Eliminar a bussola de plástico. Conserve os parafusos que servirão para completar a fixação das manivelas.

12 • Aplicar a impulso as manivelas como mostra a figura.

13 • Completar a fixação com os parafusos retirados anteriormente.

14 • Dividir os dois pára-lamas (se necessário, ajudando-se com uma tesoura) e eliminar as duas peças de plástico de união.

15 • Aplicar a impulso os dois pára-lamas na caçamba. ATENÇÃO: ao interno dos pára-lamas são impressas as letras R e L. Aplicar o pára-lamas com a L a esquerda da caçamba e aquele com a R à sua direita

16 • Dividir as duas setas (se necessário, ajudando-se com uma tesoura) e eliminar a peça de plástico de união.

17 • Inserir os dois pisca-piscas nos entalhes dos páralamas, enfiando antes a parte externa (B). Pressionar ao lado interno (A) para bloquear automaticamente o pisca-pisca.

18 •Posicionar a caçamba alinhando os furos (ver o particular).

19 •Bloquear a caçamba na parte posterior inserindo os duas hastes ilustrados na figura até sentir o impulso de bloqueio.

20 •Posição correcta da haste direita.

21 • Unir a mola e o fecho vermelho como na figura. Levantar o pistão e inserir na parte alta o gancho vermelho como mostra a figura.

22 •Manter levantado o pistão. Fazer coincidir o seu furo com o furo posterior da caçamba (ver a figura).

23 •Bloqueá-lo com a haste ilustrada.

24 • Assegurar-se que a haste tenha sido inserida até o fundo em modo de resultar como na figura. Abaixar a caçamba fazendo pressão.

25 • Aplicar as duas manivelas aos lados da cadeira dupla.

26 • Fixar cada uma das manivelas com os três parafusos fornecidos.

27 •Posisicionar a cadeira dupla em correspondência com os furos desejados de acordo com a altura da criança e fixá-lo de baixo por meio das quatro presilhas. Gator é dotado de 4 posições (ver o esquema). ATENÇÃO, para poder posisicionar a cadeira dupla na quarta posição, é necessário

deslocar para trás a caçamba. Para efectuar esta operação referir-se às figuras 38-44.

28 • Aplique as tampas pressionando-as nas quatro rodas.

29 • Desatarraxar o parafuso de segurança do compartimento da bateria.

30 • Desenganchar as linguetas situadas aos lados tirando-as para o externo.

31 •Abaixar todo o bloco anterior.

32 • Conexar as duas tomadas do sistema/bateria. O veículo é pronto para ser usado.

CARACTERÍSTICAS E USO DO VEÍCULO

33 •A: BUZINA. Pressionando na parte central amarela a buzina toca.

B: CHAVE-BRINQUEDO. Esta chave não serve para acender o veículo, é somente uma chave de brinquedo.

C: MÁNIVELA. Esta manivela serve para o passageiro como maior segurança durante o uso do veículo.

34 •PORTA-BEBIDAS. Gator está equipado com dois porta-bebidas para latas ou garrafas situados nos dois paralamas dianteiros.

35 • PEDÁL ACELERADOR/FREIO ELÉCTRICO. Levantando o pé do pedal, o freio entra em função automaticamente.

36 • A caçamba há uma borda abríveis que se desbloqueia pressionando para cima as duas alavancas vermelhas situadas aos lados.

37 • A caçamba é emborcável e pode conter objectos no máximo de 10 kg. Para embarcar a caçamba, tirar para o alto o tirante como mostra a figura para desbloqueá-lo, e contemporaneamente levantar a caçamba utilizando as próprias manivelas laterais.

38 • Para poder deslocar a caçamba para trás de uma posição, é necessário retirar as três hastes de fixação: mediante a ajuda de uma ferramenta pressionar sobre as linguetas para desbloqueá-las. Retirar a caçamba.

39 •Extrair das 2 articulações as hastes ovais quebrando os canais de ligação.

40 • Inserir as articulações nas sedes por debaixo do Gator.

41 • Fixá-las com as hastes retiradas antes.

42 • Reposisicionar a caçamba sobre o Gator.

43 • Alinhar os furos posteriores da caçamba com aqueles das articulações. Fixar a caçamba com as duas hastes ovais retiradas anteriormente das articulações.

44 • Fixar com a último haste o pistão no primeiro furo anterior da caçamba. Preste sempre atenção para que as hastes sejam bem fixadas. Abaixar a caçamba.

45 • ALAVANCA DAS MUDANÇAS. A alavanca das mudanças há três posições. Levando-a para baixo se activa a marcha atrás; levando-a para o alto se acciona a segunda velocidade. ATENÇÃO, o artigo quando vem retirado da embalagem, funciona só com a primeira marcha e para atrás; para poder utilizar a segunda velocidade, seguir as instruções 46 e 47.

46 • Desatarraxar o parafuso de segurança do bloco da segunda velocidade.

47 •Reatarraxar o bloco da segunda velocidade no segundo furo como mostra a figura. Uma vez chegado a este ponto é possível utilizar também a segunda velocidade. No caso em que se deseje impedir a criança de usar a segunda velocidade, reposisicionar o bloco de segunda velocidade no primeiro furo.

SUBSTITUIÇÃO DA BATERIA

ATENÇÃO: OS DESENHOS DAS BATERIAS SÃO SOMENTE INDICATIVOS. SUA BATERIA PODE SER DIFERENTE DO MODELO REPRESENTADO. ISSO NÃO COMPROMETE AS SEQUÊNCIAS DE SUBSTITUIÇÃO E DE CARREGAMENTO ILUSTRADAS.

48 • Abrir o compartimento da bateria seguindo bem as instruções das figuras 29-31. Extrair o ferro de fecho da bateria.

- Destacar as duas tomadas pressionando aos lados das mesmas.

49 •Extrair a bateria e substitui-la com uma nova.

50 •Reconexar as duas tomadas. Reposicionar o fecho da bateria e fechar tudo novamente.

51 • ATENÇÃO: lembre-se sempre de fixar a tampa do compartimento da bateria com o parafuso.

CARREGAMENTO DA BATERIA

ATENÇÃO: O CARREGAMENTO DA BATERIA OU QUALQUER OUTRA INTERVENÇÃO NO SISTEMA ELÉTRICO DEVE SER EXECUTADA POR ADULTOS A BATERIA PODE SER CARREGADA TAMBÉM SEM RETIRÁ-LA DO BRINQUEDO.

52 • Desconexar a tomada A do sistema eléctrico da

tomada B da bateria pressionando lateralmente.

53 • Inserir a tomada do carregador de baterias em uma tomada de parede seguindo as instruções anexadas. Ligar a tomada B com a tomada C do carregador de baterias.

54 • Uma vez terminada a carga da bateria na tomada de parede, desconexar a tomada C da tomada B. Inserir profundamente, até o impulso, a tomada B na tomada A. Uma vez terminada estas operações lembre-se sempre de fechar e fixar a tampa do compartimento da bateria.

Instruções de uso do carregador de bateria

ADVERTÊNCIAS

I • Carregar exclusivamente baterias de chumbo fornecidas pela PEG PEREGO.

2 • Não utilize com baterias não recarregáveis. Risco de explosão.

3 • O aparelho deve ser usado apenas por pessoas adultas. Não é um brinquedo. Não deve ser usado por pessoas doentes, a não ser que se encontrem sob a supervisão de uma pessoa responsável por assegurar uma utilização correta.

4 • Não usar com invólucro, cabo ou conector danificado.

5 • Durante o carregamento, certificar-se de que a ventilação à volta da bateria seja adequada.

6 • Não remover a ficha puxando o cabo.

7 • Não arrastar o veículo com rodas puxando o cabo do carregador de baterias.

8 • Não tapar o cabo para não o sobreaquecer, não apoiá-lo em superfícies quentes.

9 • Cuidado ao enrolar o cabo de saída para não danificá-lo.

10 • Caso o carregador esteja danificado, não deve ser usado até ser reparado.

II • O produto contém alguns elementos considerados nocivos para o ambiente; a eliminação no fim de vida destes elementos ou de todo o produto devem ser efetuados de acordo com as disposições vigentes no país em que for usado.

12 • Antes de usar o carregador de baterias, certificarse de que está equipado com a tomada específica do país no qual se pretende usar.

13 • Certificar-se de que as crianças não brincam com o carregador de baterias, pois NÃO É UM BRINQUEDO.

SINAIS LED

Bateria Peg Perego NÃO ligada

- LUZ INTERMITENTE: bateria em carga

CARREGAMENTO DA BATERIA

ATENÇÃO! Antes de utilizar o brinquedo, recarregar a bateria durante pelo menos 18 horas.

A) Inserir o carregador de baterias numa tomada doméstica com caráterísticas iguais a quanto indicado na placa do mesmo.

B) Ligar a tomada do carregador de baterias à da bateria através dos contactos respetivos.

C) O seu carregador de baterias possui um LED luminoso, que funciona da seguinte forma:

I) No momento da introdução como no ponto A) sem nenhuma bateria ligada, o LED acende-se, assinalando o funcionamento correto do carregador de baterias.

2) Conectar a bateria como no ponto B), se tudo estiver conectado corretamente e a bateria estiver descarregada, o LED pisca para confirmar o início da carga. Aguardar o tempo necessário para carregar completamente a bateria.

3) Quando a bateria estiver carregada, o LED mudará de piscando para fixo, indicando que a carga está completa.

4) Se a bateria já estiver carregada, pode acontecer que o LED já fique fixo. Se durante o uso seguinte da bateria o tempo de uso for muito curto, recomenda-se entrar em contato com o centro de assistência ao cliente para verificar a funcionalidade da bateria e do carregador.

D) Quando a carga estiver completa e o LED aceso, desligue primeiro o carregador de bateria da ficha e só depois desligue a bateria; depois ligue a bateria ao sistema elétrico do brinquedo, agora está pronto para ser utilizado.

O carregador de bate rias é munido de um dispositivo de segurança que no caso de elevadas temperaturas internas ou caso se verifique um curto-circuito na bateria, um protetor intervém impedindo emitir uma forte corrente que poderá causar a rutura do próprio carregador.

Neste caso, é necessário desligar o carregador de baterias da ficha, remover a causa do curto-circuito e ligar tudo como descrito nos pontos de A) a C).

SLOVENŠČINA
