MANUAL DE UTILIZADOR DG001G MAKITA

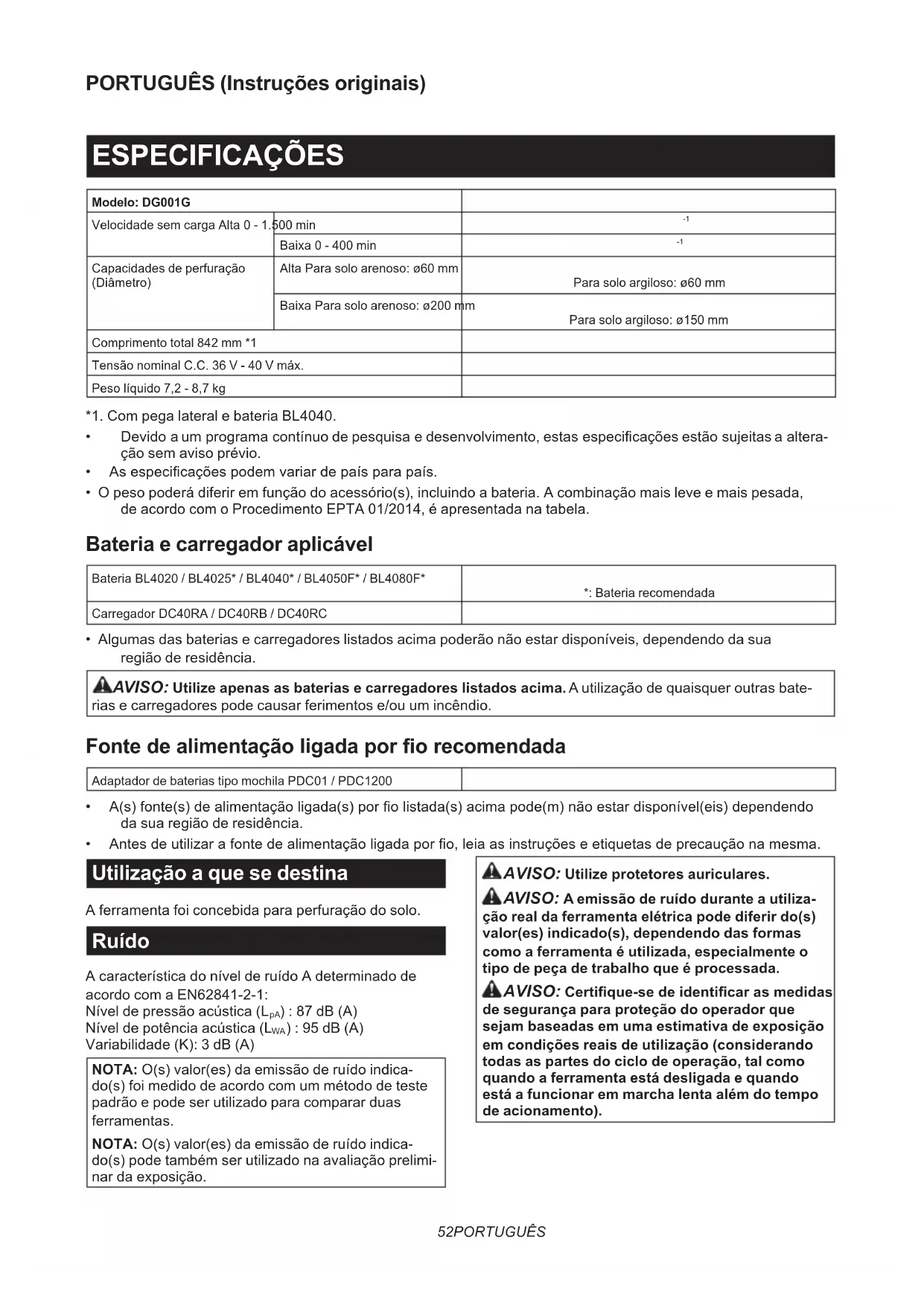

Capacidades de perfuração (Diâmetro) Alta Para solo arenoso: ø60 mm Para solo argiloso: ø60 mm Baixa Para solo arenoso: ø200 mm Para solo argiloso: ø150 mm Comprimento total 842 mm *1 Tensão nominal C.C. 36 V - 40 V máx. Peso líquido 7,2 - 8,7 kg *1. Com pega lateral e bateria BL4040.

• Devidoaumprogramacontínuodepesquisaedesenvolvimento,estasespecicaçõesestãosujeitasaaltera- ção sem aviso prévio.

• Asespecicaçõespodemvariardepaísparapaís.

• O peso poderá diferir em função do acessório(s), incluindo a bateria. A combinação mais leve e mais pesada, de acordo com o Procedimento EPTA 01/2014, é apresentada na tabela. Bateria e carregador aplicável Bateria BL4020 / BL4025* / BL4040* / BL4050F* / BL4080F* *: Bateria recomendada Carregador DC40RA / DC40RB / DC40RC

• Algumas das baterias e carregadores listados acima poderão não estar disponíveis, dependendo da sua região de residência. AVISO: Utilize apenas as baterias e carregadores listados acima. A utilização de quaisquer outras bate- rias e carregadores pode causar ferimentos e/ou um incêndio. Fonte de alimentação ligada por o recomendada Adaptador de baterias tipo mochila PDC01 / PDC1200

• A(s)fonte(s)dealimentaçãoligada(s)porolistada(s)acimapode(m)nãoestardisponível(eis)dependendo da sua região de residência.

• Antesdeutilizarafontedealimentaçãoligadaporo,leiaasinstruçõeseetiquetasdeprecauçãonamesma. Utilização a que se destina A ferramenta foi concebida para perfuração do solo. Ruído A característica do nível de ruído A determinado de acordo com a EN62841-2-1: Nível de pressão acústica (L

) : 87 dB (A) Nível de potência acústica (L

) : 95 dB (A) Variabilidade (K): 3 dB (A) NOTA: O(s) valor(es) da emissão de ruído indica- do(s) foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar duas ferramentas. NOTA: O(s) valor(es) da emissão de ruído indica- do(s) pode também ser utilizado na avaliação prelimi- nar da exposição. AVISO: Utilize protetores auriculares. AVISO: A emissão de ruído durante a utiliza- ção real da ferramenta elétrica pode diferir do(s) valor(es) indicado(s), dependendo das formas como a ferramenta é utilizada, especialmente o tipo de peça de trabalho que é processada. AVISO: Certique-se de identicar as medidas de segurança para proteção do operador que sejam baseadas em uma estimativa de exposição em condições reais de utilização (considerando todas as partes do ciclo de operação, tal como quando a ferramenta está desligada e quando está a funcionar em marcha lenta além do tempo de acionamento).53 PORTUGUÊS Vibração Valor total da vibração (soma vetorial tri-axial) determi- nado de acordo com a EN62841-2-1: Modo de trabalho: perfuração em metal Emissão de vibração (a h,D ) : 2,5 m/s

NOTA: O(s) valor(es) total(ais) de vibração indicado(s) foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar duas ferramentas. NOTA: O(s) valor(es) total(ais) de vibração indicado(s) pode também ser utilizado na avaliação preliminar da exposição. AVISO: A emissão de vibração durante a utilização real da ferramenta elétrica pode diferir do(s) valor(es) indicado(s), dependendo das for- mas como a ferramenta é utilizada, especialmente o tipo de peça de trabalho que é processada. AVISO: Certique-se de identicar as medidas de segu- rança para proteção do operador que sejam baseadas em uma estimativa de exposição em condições reais de utiliza- ção (considerando todas as partes do ciclo de operação, tal como quando a ferramenta está desligada e quando está a funcionar em marcha lenta além do tempo de acionamento). Declarações de conformidade Apenas para os países europeus AsDeclaraçõesdeconformidadeestãoincluídasno AnexoAdestemanualdeinstruções.

Avisos gerais de segurança para ferramentas elétricas AVISO: Leia todos os avisos de segurança, instruções, ilustrações e especicações fornecidos com esta ferramenta elétrica. O não cumprimento de todasasinstruçõesindicadasembaixopoderesultar em choque elétrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instru- ções para futuras referências. O termo “ferramenta elétrica” nos avisos refere-se às ferramen- tas elétricas ligadas à corrente elétrica (com cabo) ou às ferra- mentas elétricas operadas por meio de bateria (sem cabo). Avisos de segurança do perfurador de solo a bateria

1. Segure a ferramenta com as duas mãos nas

pegas previstas. A perda de controlo pode cau- sar ferimentos pessoais.

2. Apoie a ferramenta adequadamente antes da

utilização. Esta ferramenta produz um elevado binário de saída e caso não a apoie adequada- mente durante a operação, pode ocorrer a perda de controlo, resultando em ferimentos pessoais.

3. Segure a ferramenta elétrica pelas superfícies

isoladas preparadas para esse m, quando executar uma operação em que o acessório de escavação possa entrar em contacto com os ocultos. O contacto do acessório de escavação comumosobtensãopodecolocaraspeças metálicas expostas da ferramenta elétrica sob tensão e pode provocar um choque elétrico no operador.

4. Nunca utilize a uma velocidade mais elevada

do que a categoria de velocidade máxima da broca de perfuração de solo. A velocidades mais elevadas, é provável que a broca se dobre se for permitida a respetiva rotação livre sem entrar em contacto com a peça de trabalho, resul- tando em ferimentos pessoais.

Comece sempre a perfurar o solo a baixa velo- cidade e com a ponta de perfuração de solo em contacto com o solo. A velocidades mais eleva- das, é provável que a broca se dobre se for permi- tida a respetiva rotação livre sem entrar em contacto com o solo, resultando em ferimentos pessoais.

6. Aplique pressão apenas em linha direta com

a broca e não aplique pressão excessiva. As brocas podem dobrar-se provocando quebra ou perda de controlo, resultando em ferimentos pessoais.

7. O diâmetro externo da broca do perfurador

deve estar dentro da capacidade de perfuração especicada neste manual de instruções. Não é possível controlar adequadamente uma broca do perfurador de tamanho incorreto.

Certique-se sempre que possui uma base rme. Certique-se de que ninguém está por baixo quando usa a ferramenta em locais elevados.

9. Segure a ferramenta rmemente.

10. Mantenha as mãos afastadas das partes

11. Não deixe a ferramenta a funcionar. Opere a

ferramenta apenas quando a estiver a agarrar.

Não toque na broca do perfurador imediatamente a seguir à operação. Pode estar extremamente quente e provocar queimaduras na sua pele.

13. Alguns materiais contêm químicos que podem

ser tóxicos. Tome cuidado para evitar a ina- lação de poeira e o contacto com a pele. Siga os dados de segurança do fornecedor do material.

Se não for possível soltar a broca do perfurador mesmo se remover o pino do perfurador, utilize um alicate para extraí-la. Nesse caso, extrair a broca do perfurador manualmente poderá resultar emferimentosprovocadospeloseubordoaado.

15. Se reparar em algo de errado com a ferramenta

como, por exemplo, sons anormais, pare ime- diatamente de operar e solicite a reparação ao centro de assistência Makita local.

16. Antes da operação, certique-se de que não

existem objetos enterrados tais como um tubo elétrico, tubo de água ou tubo de gás no solo. Caso contrário, a ferramenta pode tocar nos mes- mos, resultando em choque elétrico, fuga elétrica ou fuga de gás.

GUARDE ESTAS INSTRUÇÕES.54 PORTUGUÊS

AVISO: NÃO permita que conforto ou familia- ridade com o produto (adquirido com o uso repe- tido) substitua a aderência estrita às regras de segurança da ferramenta. MÁ INTERPRETAÇÃO ou não seguimento das regras de segurança estabelecidas neste manual de instruções pode causar danos pessoais sérios. Instruções de segurança importantes para a bateria

1. Antes de utilizar a bateria, leia todas as ins-

truções e etiquetas de precaução no (1) carre- gador de bateria (2) bateria e (3) produto que utiliza a bateria.

2. Não desmonte ou manipule a bateria. Pode

resultar num incêndio, em calor excessivo ou numa explosão.

3. Se o tempo de funcionamento se tornar

excessivamente curto, pare o funcionamento imediatamente. Pode resultar em sobreaque- cimento, possíveis queimaduras e mesmo explosão.

4. Se entrar eletrólito nos seus olhos, lave-os

com água e consulte imediatamente um médico. Pode resultar em perca de visão.

5. Não coloque a bateria em curto-circuito:

(1) Não toque nos terminais com qualquer material condutor. (2) Evite guardar a bateria juntamente com outros objetos metálicos tais como pre- gos, moedas, etc. (3) Não exponha a bateria à água ou chuva. Um curto-circuito pode ocasionar um enorme uxo de corrente, sobreaquecimento, possí- veis queimaduras e mesmo estragar-se.

6. Não guarde nem utilize a ferramenta e a bateria

em locais onde a temperatura pode atingir ou exceder 50 °C.

7. Não queime a bateria mesmo que esteja estra-

gada ou completamente gasta. A bateria pode explodir no fogo.

8. Não pregue, corte, esmague, atire, deixe cair

a bateria, nem bata a bateria contra um objeto rijo. Esta conduta pode resultar num incêndio, em calor excessivo ou numa explosão.

9. Não utilize uma bateria danicada.

10. As baterias de iões de lítio contidas na fer-

ramenta são sujeitas aos requisitos da DGL (Dangerous Goods Legislation - Legislação de bens perigosos). Para o transporte comercial, por exemplo, por terceiros ou agentes de expedição, têm de ser observados os requisitos referentes à embalagem e etiquetagem. Para preparação do artigo a ser expedido, é necessário consultar um perito em materiais perigosos. Tenha ainda em conta a possibilidade de existirem regulamentos nacionais mais deta- lhados. Coloqueta-colaoutapeoscontactosabertos e embale a bateria de tal forma que não possa mover-se dentro da embalagem.

11. Quando eliminar a bateria, remova-a da ferra-

menta e elimine-a num local seguro. Siga os regulamentos locais relacionados com a elimi- nação de baterias.

12. Utilize as baterias apenas com os produtos

especicados pela Makita. Instalar as baterias em produtos não-conformes poderá resultar num incêndio, calor excessivo, explosão ou fuga de eletrólito.

13. Se a ferramenta não for utilizada durante um

período de tempo prolongado, a bateria deve ser removida da ferramenta.

14. Durante e após a utilização, a bateria pode

aquecer, o que pode provocar queimaduras ou queimaduras a baixa temperatura. Preste aten- ção ao manuseamento de baterias quentes.

15. Não toque no terminal da ferramenta ime-

diatamente após a utilização, pois pode car sucientemente quente para provocar queimaduras.

16. Não permita a adesão de aparas, pó ou suji-

dade nos terminais, nos orifícios e nas ranhu- ras da bateria. Poderá fazer com que a ferra- menta ou a bateria aqueça, incendeie, rebente e avarie, resultando em queimaduras ou ferimentos corporais.

17. A menos que a ferramenta suporte a utilização

perto de linhas elétricas de alta tensão, não utilize a bateria perto de linhas elétricas de alta tensão. Pode resultar no mau funcionamento ou na avaria da ferramenta ou bateria.

18. Mantenha a bateria afastada das crianças.

GUARDE ESTAS INSTRUÇÕES. PRECAUÇÃO: Utilize apenas baterias genuí- nas da Makita. A utilização de baterias não genuínas da Makita ou de baterias que foram alteradas, pode resultar no rebentamento da bateria provocando incêndios, ferimentos pessoais e danos. Além disso, anulará da garantia da Makita no que se refere à ferramenta e ao carregador Makita. Conselhos para manter a máxima vida útil da bateria

1. Carregue a bateria antes que esteja comple-

tamente descarregada. Pare sempre o funcio- namento da ferramenta e carregue a bateria quando notar menos poder na ferramenta.

2. Nunca carregue uma bateria completamente

carregada. Carregamento excessivo diminui a vida útil da bateria.

3. Carregue a bateria à temperatura ambiente de

10 °C – 40 °C. Deixe que uma bateria quente arrefeça antes de a carregar.

4. Quando não utilizar a bateria, remova-a da

ferramenta ou do carregador.

5. Carregue a bateria se não a utilizar durante um

longo período de tempo (mais de seis meses).55 PORTUGUÊS

CONFIGURAÇÃO INICIAL

PRECAUÇÃO: Certique-se sempre de que a ferramenta está desligada e a bateria retirada antes de executar qualquer trabalho na ferramenta.

►Fig.1 1 Ferramenta principal 2 Pega frontal 3 Pega lateral 4 Recetordereações 5 Adaptador da broca 6 Chave do mandril 7 Parafuso 8 Chave Especicações dos parafusos / das chaves - Diâmetro nominal do parafuso Tamanho da chave (H) A M 12 10 mm B M 8 6 mm C M 6 5 mm NOTA: O tipo de adaptador da broca varia em função do país. Congurar a ferramenta PRECAUÇÃO: Certique-se sempre de que a pega lateral e o recetor de reações estão rme- mente instalados antes da operação. OBSERVAÇÃO: Não aperte excessivamente os parafusos. Podedanicaraferramenta. Instalar a pega lateral Removaosparafusosapresentadosnagurada ferramenta. Os parafusos removidos não são necessários para esta ferramenta se pretender utilizá-la como um perfurador de solo a bateria. Guarde os parafusos para que estes não se percam. ►Fig.2: 1. Parafuso Coloque a pega lateral na ferramenta. Aperte temporariamente os quatro parafusos e, em seguida,apertermementeosparafusoscomachave. ►Fig.3: 1. Pega lateral 2. Parafuso A 3. Parafuso B Instalar o recetor de reações Coloqueorecetordereaçõesdemodoqueabarrado recetordereaçõesquenoladoesquerdodooperador. Ajusteaposiçãodorecetordereaçõesdemodoqueo eixodomandrildabrocaqueposicionadonocentrodo corpo do operador. Apertermementeosparafusos. ►Fig.4: 1.Barradorecetordereações2. Parafuso C

PRECAUÇÃO: Certique-se sempre de que a ferramenta está desligada e a bateria foi retirada antes de regular ou vericar qualquer função na ferramenta. Indicação da capacidade restante da bateria Primaobotãodevericaçãonabateriaparaindicara capacidade restante da bateria. As luzes indicadoras acendem durante alguns segundos. ►Fig.5: 1. Luzes indicadoras 2.Botãodevericação Luzes indicadoras Capacidade restante Aceso Apagado A piscar 75% a 100% 50% a 75% 25% a 50% 0% a 25% Carregar a bateria. A bateria pode estar avariada. NOTA:Dependendodascondiçõesdeutilizaçãoeda temperatura ambiente, a indicação pode ser ligeira- mente diferente da capacidade real. NOTA: A primeira luz indicadora (extremo esquerdo) pisca quando o sistema de proteção da bateria funciona. Sistema de proteção da ferramenta/ bateria A ferramenta está equipada com um sistema de prote- ção da ferramenta/bateria. Este sistema corta automati- camente a corrente para o motor para aumentar a vida da ferramenta e da bateria. A ferramenta para automa- ticamente durante o funcionamento se a ferramenta ou bateria for colocada mediante uma das seguintes condições: Proteção contra sobrecarga Quando a ferramenta/bateria estiver a operar de uma forma que cause a absorção anormal de corrente elétrica, a ferramenta para automaticamente. Nesta situação, desligue a ferramenta e pare a aplicação que causou a sobrecarga da ferramenta. De seguida, ligue a ferramenta para reiniciar.56 PORTUGUÊS Proteção contra sobreaquecimento Quandoaferramenta/bateriacasobreaquecida,aferra- menta para automaticamente. Neste caso, deixe a ferra- menta/bateria arrefecer antes de voltar a ligar a ferramenta. Proteção contra descarga excessiva Quandoacapacidadedabaterianãoésuciente,a ferramenta para automaticamente. Neste caso, retire a bateria da ferramenta e carregue-a. Interruptor de alimentação principal AVISO: Desligue sempre o interruptor de alimentação principal quando não está a utilizar. Para preparar o arranque da ferramenta, prima o botão de alimentação principal até a luz de alimentação prin- cipal acender. Para desligar, prima novamente o botão de alimentação principal. ►Fig.6: 1. Botão de alimentação principal NOTA: Esta ferramenta tem uma função de desligar automático. Para evitar o arranque não intencional, o interruptor de alimentação principal desliga automati- camente quando o gatilho do interruptor não é puxado durante um determinado período de tempo, depois de se ligar o interruptor de alimentação principal. Ação do interruptor PRECAUÇÃO: Antes de colocar a bateria na ferramenta, verique sempre se o gatilho do interruptor funciona corretamente e volta para a posição “OFF” quando libertado. ►Fig.7: 1. Gatilho Para iniciar a ferramenta, puxe o gatilho do interruptor com o interruptor de alimentação principal ligado. A velocidade da ferramenta aumenta quando aumenta a pressão no gatilho do interruptor. Liberte o gatilho do interruptor para parar. NOTA: A ferramenta para automaticamente se conti- nuar a puxar o gatilho durante cerca de 6 minutos. Acender a lâmpada da frente PRECAUÇÃO: Não olhe para a luz ou para a fonte de iluminação diretamente. ►Fig.8: 1. Lâmpada Puxe o gatilho do interruptor para acender a lâmpada. A lâmpada mantém-se acesa enquanto o gatilho do interrup- tor estiver a ser premido. A lâmpada apaga-se aproximada- mente 10 segundos após soltar o gatilho do interruptor. NOTA: Quando a ferramenta estiver sobreaquecida, a ferramenta para automaticamente e a lâmpada começa a piscar. Neste caso, solte o gatilho do inter- ruptor.Alâmpadadesligaaomde5minuto(s). NOTA:Utilizeumpanosecoparalimparasujidade da lente da lâmpada. Tenha cuidado para não ris- caralentedalâmpadaouailuminaçãopodecar enfraquecida. Ação do interruptor de inversão PRECAUÇÃO: Verique sempre a direção de rotação antes da operação. PRECAUÇÃO: Só utilize o interruptor de inversão depois de a ferramenta estar completa- mente parada. Mudar a direção de rotação antes de a ferramenta parar pode estragar a ferramenta. PRECAUÇÃO: Quando não estiver a utilizar a ferramenta, coloque sempre a alavanca do inter- ruptor de inversão na posição neutra. Esta ferramenta tem um interruptor de inversão para mudar a direção de rotação. Pressione a alavanca do interruptor de inversão no lado A para rotação para a direita ou no lado B para rotação para a esquerda. Quando a alavanca do interruptor de inversão está na posição neutra, não é possível puxar a alavanca do interruptor. ►Fig.9: 1. Alavanca do interruptor de inversão Função de mudança de velocidade automática Esta ferramenta possui o “modo de alta velocidade” e o “modo de alto binário”. A ferramenta muda automaticamente o modo de fun- cionamento dependendo da carga de trabalho. Quando a carga de trabalho for baixa, a ferramenta funciona no “modo de alta velocidade” para um funcionamento mais rápido. Quando a carga de trabalho for alta, a ferramenta funciona no “modo de binário alto” para um funcionamento mais potente. ►Fig.10: 1. Indicador de modo O indicador de modo acende a verde quando a ferra- menta está a funcionar no “modo de binário alto”. Se a ferramenta for operada com carga excessiva, o indicador de modo piscará a verde. O indicador de modo para de piscar e acende de seguida ou desliga se reduzir a carga na ferramenta. Estado do indicador de modo Modo de operação Ligado Desligado A piscar Modo de alta velocidade Modo de binário alto Alerta de sobrecarga57 PORTUGUÊS Mudança de velocidade OBSERVAÇÃO: Utilize o botão de mudança de velocidade apenas após a paragem completa da ferramenta. Se mudar a velocidade da ferra- mentaantesdeaferramentapararpodedanicara ferramenta. OBSERVAÇÃO: Regule sempre o botão de mudança de velocidade cuidadosamente para a posição correta. Se operar a ferramenta com o botão de mudança de velocidade posicionado a meio entre a posição 1 e a posição 2, a ferramenta pode cardanicada. É possível pré-selecionar duas gamas de velocidade com o botão de mudança de velocidade. Para alterar a velocidade, prima o botão de bloqueio e rode o botão de mudança de velocidade, de modo que o indicador aponte para a posição 1 para baixa veloci- dade ou a posição 2 para alta velocidade. ►Fig.11: 1. Botão de bloqueio 2. Indicador 3. Botão de mudança de velocidade Limitador do binário O limitador do binário atua quando é atingido um determinadoníveldebinárioàdeniçãodevelocidade baixa (posição 1). O motor desengata do eixo de saída. Quando tal acontece, a broca da ferramenta para de rodar. Para reiniciar a ferramenta, levante a broca da ferra- menta do orifício e, em seguida, puxe novamente o gatilho do interruptor. Função eletrónica Travão elétrico Esta ferramenta está equipada com um travão elé- trico. Se a ferramenta consistentemente não deixar de funcionar rapidamente após a libertação do gatilho do interruptor, solicite a reparação da ferramenta num centro de assistência da Makita. Funcionalidade de arranque suave Esta função permite o arranque suave da ferramenta ao limitar o binário de arranque. MONTAGEM Instalação ou remoção da bateria PRECAUÇÃO: Desligue sempre a ferramenta antes de colocar ou retirar a bateria. PRECAUÇÃO: Segure rmemente a ferra- menta e a bateria quando instalar ou remover a bateria.Senãosegurarrmementeaferramentae a bateria pode fazer com que escorreguem das suas mãos resultando em danos na ferramenta e na bate- ria e ferimentos pessoais. ►Fig.12: 1. Indicador vermelho 2. Botão 3. Bateria Para retirar a bateria, deslize-a para fora da ferramenta enquanto desliza o botão na frente da bateria. Para instalar a bateria, alinhe a lingueta na bateria com a ranhura na caixa e deslize-a para a posição correta. Insira-a por completo até bloquear na posição correta com um pequeno clique. Se conseguir ver o indicador vermelhoconformeapresentadonagura,nãoestá completamente bloqueada. PRECAUÇÃO: Instale sempre a bateria até ao m, até deixar de ver o indicador vermelho. Caso contrário, a bateria poderá cair da ferramenta acidentalmente e provocar ferimentos em si mesmo ou em alguém próximo. PRECAUÇÃO: Não instale a bateria à força. Se a bateria não deslizar facilmente é porque não foi colocada corretamente. Montar a broca do perfurador PRECAUÇÃO: Certique-se sempre de que a ferramenta está desligada e a bateria retirada antes de executar qualquer trabalho na ferramenta. PRECAUÇÃO: Quando instalar o adaptador da broca no mandril, certique-se de que o adap- tador da broca está totalmente inserido. PRECAUÇÃO: Quando prender a broca do perfurador no adaptador da broca, certique-se de que o pino do perfurador está bloqueado e inspecione o pino do perfurador para ver se apre- senta alguns danos. PRECAUÇÃO: Quando transportar a fer- ramenta, remova a broca do perfurador da ferramenta. Instalar ou remover o adaptador da broca Para montar a broca do perfurador, instale previamente o adaptador da broca. Para instalar o adaptador da broca, coloque o adap- tadordabrocanomandrilatéaom.Aperteomandril rodando a manga manualmente. Coloque a chave do mandril no orifício do mandril e aperteparaadireita.Certique-sedequeapertaos três orifícios do mandril uniformemente. Para remover o adaptador da broca, rode a chave do mandril para a esquerda em apenas um orifício e, em seguida, solte o mandril à mão. ►Fig.13: 1. Chave do mandril 2. Mandril 3. Manga Após a utilização, volte a colocar a chave do mandril no suporte da chave na ferramenta conforme ilustrado. ►Fig.14: 1. Suporte da chave58 PORTUGUÊS Montar a broca do perfurador no adaptador da broca NOTA: A forma e o mecanismo da broca do perfu- rador e do pino do perfurador podem variar depen- dendo da broca do perfurador. Alinhe o orifício no adaptador da broca com o orifício na broca do perfurador. Coloque a broca do perfurador no adaptador da broca. ►Fig.15: 1. Broca do perfurador 2. Adaptador da broca Fixe a broca do perfurador com o pino do perfurador e o fecho de segurança. ►Fig.16: 1. Pino do perfurador 2. Fecho de segurança OPERAÇÃO PRECAUÇÃO: Esta é uma ferramenta pode- rosa que gera um binário elevado. É importante que a ferramenta esteja bem segura e devida- mente suportada. PRECAUÇÃO: Antes de utilizar, verique se não existem matérias estranhas (areia, sujidade, etc.) presas nas aberturas ou peças móveis. Postura de trabalho A manutenção de uma posição de operação adequada éumdosprocedimentosmaisimportanteseecazes para controlar os recuos. Mantenha um posicionamento adequado executando os seguintes pontos.

• Posicione a ferramenta de forma que a barra do recetordereaçõesquesempreemcontactono lado esquerdo da sua cintura.

• Agarre a pega e a pega lateral com as duas mãos. Enrole os dedos em redor das áreas de agarra- mento, mantendo as áreas de agarramento colo- cadas entre os seus polegares e indicadores.

• Mantenha as suas costas o mais verticais pos- sível dobrando as pernas conforme necessário durante o processo de escavação.

• Mantenha-se alerta à força de reação do binário da ferramenta. Mantenha sempre uma posição de operação que lhe permita suportar a força de reação do binário. ►Fig.17: 1. Pega 2. Pega lateral 3. Barra do recetor dereações AVISO: Evite um posicionamento inadequado. Não que muito afastado da ferramenta. A reação e o controlo adequados podem não ser alcançados em caso de recuo. ►Fig.18 Operação de escavação PRECAUÇÃO: Segure a ferramenta rme- mente quando operar a ferramenta. PRECAUÇÃO: Quando deixar a ferramenta, por exemplo durante uma pausa, não deixe a ferramenta cravada no solo ou apoiada contra uma parede. Guarde a ferramenta numa condição estável. OBSERVAÇÃO: Quando a velocidade de rotação baixar excessivamente, reduza a carga ou pare a ferramenta para evitar danos na ferramenta. OBSERVAÇÃO: Não acelerará a escavação se exercer demasiada pressão na ferramenta. Na realidade, esta pressão excessiva servirá apenas paradanicarapontadabrocadoperfurador,dimi- nuir o desempenho da ferramenta e encurtar a vida útil da ferramenta. OBSERVAÇÃO: Evite escavar em material que suspeite conter pregos ocultos ou outras coisas que possam causar o enlace ou a quebra da broca do perfurador. OBSERVAÇÃO: Se a ferramenta funcionar continuamente até a bateria car gasta, deixe a ferramenta de lado por 15 minutos antes de pros- seguir com uma bateria carregada.

• Selecione a velocidade (alta/baixa) de forma apropriada em função do diâmetro do orifício e da condição do solo.

• Quando escavar um orifício profundo ou escavar em solo argiloso, não tente escavar de uma só vez. Escave o orifício levantando e baixando a ferramenta de modo que o solo no orifício possa ser libertado.

• Se a velocidade de rotação da ferramenta abran- dar devido a uma operação de carga alta, levante a ferramenta um pouco e desloque a ferramenta para cima e para baixo para escavar em peque- nos passos. Quando rodar a broca do perfurador ao contrário Uma broca do perfurador presa pode ser retirada colocando simplesmente o interruptor de inversão para rotação inversa para fazê-la sair. Quando em inversão, suporte a ferramenta com o seu corpo para evitar uma reação para a direita. ►Fig.19 PRECAUÇÃO: Segure rmemente a ferra- menta. A ferramenta pode saltar para trás abrupta- mente e causar ferimentos.59 PORTUGUÊS MANUTENÇÃO PRECAUÇÃO: Certique-se sempre de que a ferramenta se encontra desligada e de que a bateria foi retirada antes de executar qualquer inspeção ou manutenção. OBSERVAÇÃO: Nunca utilize gasolina, ben- zina, diluente, álcool ou produtos semelhantes. Pode ocorrer a descoloração, deformação ou rachaduras. Para manter a SEGURANÇA e a FIABILIDADE do produto,asreparaçõesequalqueroutramanutenção ouajustedevemserlevadosacabopeloscentrosde assistência Makita autorizados ou pelos centros de assistência de fábrica, utilizando sempre peças de substituição Makita. ACESSÓRIOS OPCIONAIS PRECAUÇÃO: Estes acessórios ou peças são recomendados para utilização com a ferra- menta Makita especicada neste manual. A utiliza- ção de outros acessórios ou peças pode ser perigosa para as pessoas. Utilize apenas acessórios ou peças paraosnsindicados. Senecessitardeinformaçõesadicionaisrelativasa estes acessórios, solicite-as ao seu centro de assistên- cia Makita.
