IAN 279099 - Iluminação Livarno Lux - Manual de utilização gratuito

MANUAL DE UTILIZADOR IAN 279099 Livarno Lux

Indicações de montagem, utilização e segurança

Parafusos de fixação (carcaça de conexão)

Parafusos (ângulo de montagem)

Mangueira de proteção

Cabo de conexão à rede (externo)

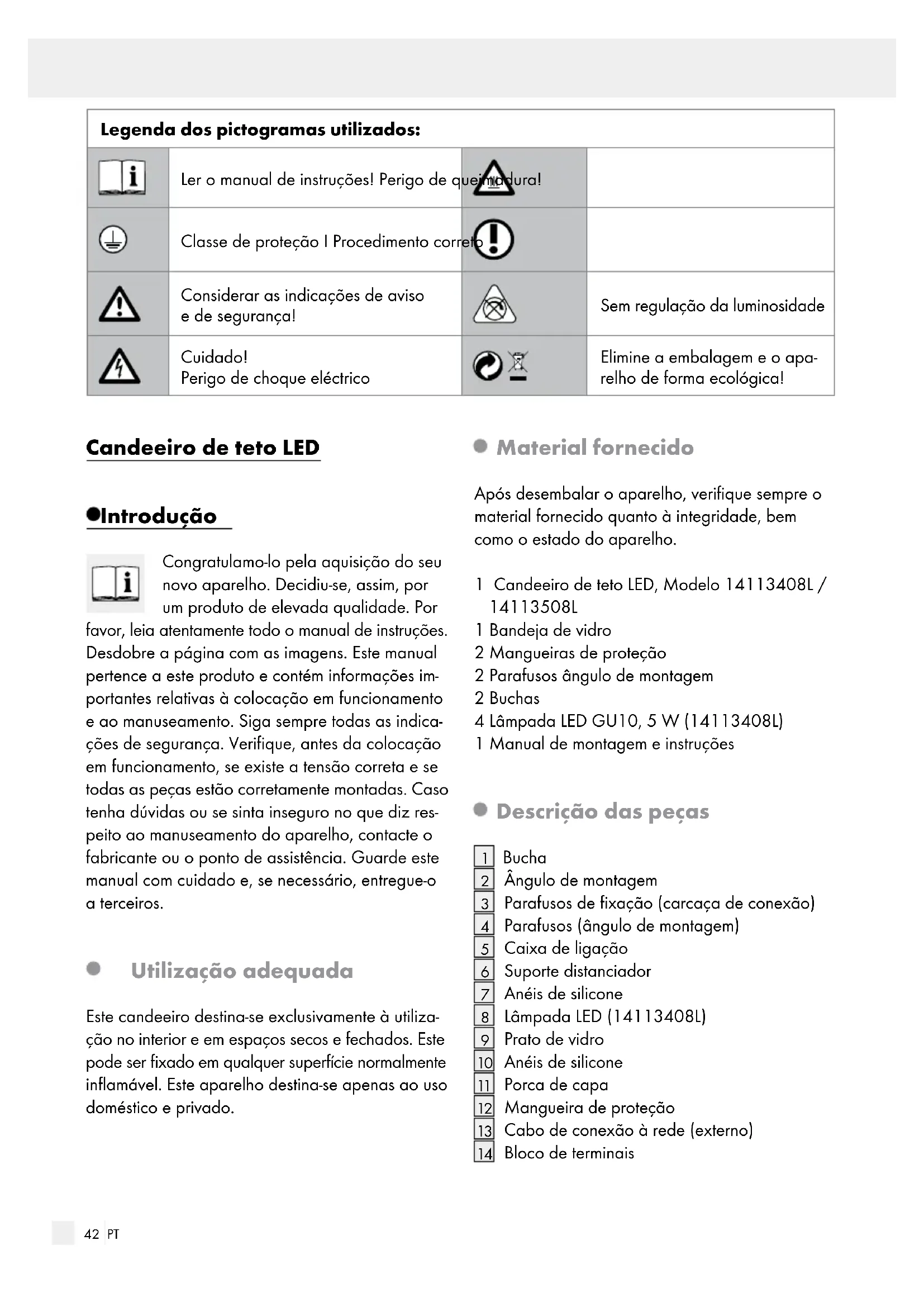

Bloco de terminais Legenda dos pictogramas utilizados: Ler o manual de instruções! Perigo de queimadura! Classe de proteção I Procedimento correto Considerar as indicações de aviso e de segurança! Sem regulação da luminosidade Cuidado! Perigo de choque eléctrico Elimine a embalagem e o apa- relho de forma ecológica!43 PT Introdução / Segurança Introdução Dados técnicos N do artigo: 14113408L / 14113508L Tensão de serviço: 230 - 240 V

, 50 Hz (14113508L) Potência nominal: 4 x 5 W (14113408L) 1 x 10,5 W (14113508L) Lâmpada: 4 x LED GU10, 5 W (14113408L) 1 x Módulo LED, 10,5 W (LED não substituível 14113508L) Fator de potência / Corrente nominal por Módulo LED: 0,54 / 80 mA (14113508L) Classe de proteção: I / Tipo de proteção: IP20 Segurança Indicações de segurança Em caso de danos causados pela inobservância deste manual de instruções, perde-se o direito à garantia! Não assumimos a responsabilidade por danos subsequentes! Não nos responsabilizamos por danos materiais e pessoais, causados por um manuseamento incorreto ou pela inobservância das indicações de segurança! Não deixe o dispositivo de iluminação ou o material da embalagem de forma descuidada. Folhas e sacas de plástico, peças em esferovite, etc. podem constituir brinquedos perigosos para as crianças. Cuidado! Perigo de choque eléctrico A instalação elétrica deve ser efetuada por um eletricista ou por uma pessoa especializada. Antes de cada ligação à rede, verifique o can- deeiro e o cabo de ligação à rede quanto a eventuais danos. Nunca utilize a lâmpada quando detetar danos. CUIDADO! Cabos elétricos danificados signi- ficam perigo de vida devido a choques elétricos. Em caso de danos, reparações ou outros pro- blemas no candeeiro, entre em contacto com o serviço de assistência técnica ou um eletricista especializado. Antes da montagem, retire o fusível ou desligue o interruptor automático na caixa de fusíveis (posição 0). Antes da montagem, certifique-se de que a ten- são da fonte de alimentação existente corres- ponde com a tensão de rede necessária para o candeeiro (230 - 240 V

14113508L). Evite sempre o contacto do dispositivo de ilumi- nação com água ou outros líquidos. Nunca abra qualquer dos equipamentos elétri- cos, nem insira quaisquer objetos nos mesmos. Isto significaria perigo de morte por choque elétrico. Não instale o dispositivo de iluminação numa base húmida ou condutora de electricidade! Os cabos de conexão devem ser cobertos com os cabos de protecção fornecidos. Evite perigos de queimadura e de ferimento PERIGO DE FERIMENTOS! Após retirar os objetos fornecidos do volume de fornecimento, verifique cada lâmpada e vidro exterior quanto a danos. Não monte o candeeiro com lâmpadas e / ou vidros exteriores que tenham defeito. Neste caso, entre em contacto com o serviço de assistência para uma substituição. Não olhar diretamente para dentro da fonte de luz (lâmpada LED). PERIGO DE QUEIMADURA! Certifique-se que a lâmpada está desligada e fria antes de tocar nesta para evitar queimaduras. A lâmpada cria, na área à sua volta, muito calor.44 PT Colocação em funcionamento / Manutenção e limpezaSegurança / Preparação / Antes da instalação / Colocação em funcionamento Permite que a lâmpada arrefeça completamente. Somente para (14113508L): A lâmpada do candeeiro não é substituível. Quando o candeeiro atingiu o seu ciclo de vida, o can- deeiro inteiro precisa ser eliminado. Somente para (14113408L): Somente utilize lâmpadas LED com uma potência máxima de 5 W. Procedimento correto Monte o dispositivo de iluminação de modo a que este fique protegido da humidade e da sujidade. Prepare cuidadosamente a montagem e demore o tempo que for necessário. Mantenha todas as peças individuais e a ferramenta necessária acessível e dispostas de forma visível. Esteja sempre atento! Preste sempre atenção àquilo que está a fazer e proceda de forma sensata. Seja consciencioso e nunca monte o candeeiro quando não está concentrado ou quando se sentir indisposto. Preparação Ferramentas e material necessário A ferramenta e os materiais mencionados não estão incluídos no fornecimento. Trata-se de indicações e valores de referência, não vinculativos, para referên- cia. O estado do material depende das circunstân- cias individuais do local. - Lápis / marcador - Tensímetro - Chave de parafuso - Berbequim - Broca (aprox. ø 6 mm) - Alicate de corte diagonal - Escada Antes da instalação Importante: A instalação eléctrica deve ser efe- tuada por um electricista ou por uma pessoa especia- lizada. Este deve ter suficiente conhecimento acerca das propriedades do candeeiro e das especificações para a ligação. Antes da instalação familiarize-se com todas as instruções e figuras deste manual, bem como com o próprio candeeiro. Antes da instalação, certifique-se de que no cabo a que será ligado o candeeiro não haja tensão. Para isso, retire o fusível ou desligue o interrup- tor automático na caixa de fusíveis (posição 0). Verifique a ausência de tensão através de um medidor de tensão. Colocação em funcionamento Montar o candeeiro Retire os parafusos de fixação

lateralmente visíveis da caixa de ligação

e retire também o ângulo de montagem

do verso. Somente para 14113408L: Ao inserir a lâmpada

, utilize um pano limpo e que não liberte fios. Insira uma lâmpada

GU10 cada nos cas- quilhos e gire com um giro de ¼ para a direita para fixar. Solte as porcas de capa

do suporte distan- ciador

Esteja atento para que a decoração aponte para fora. Insira novamente o disco de silicone nos supor- tes distanciadores

.45 PT Colocação em funcionamento / Manutenção e limpezaSegurança / Preparação / Antes da instalação / Colocação em funcionamento Somente para 14113508L: Solte as porcas de capa

do suporte distan- ciador

Esteja atento para que o lado não liso esteja apontando para baixo. Insira novamente o disco de silicone nos supor- tes distanciadores

Tenha em atenção o posicionamento correto. Assinale os orifícios de perfuração através dos orifícios longos previstos para os parafusos que se encontram no ângulo de montagem

Proceda agora à perfuração dos orifícios de fixação (ø aprox. 6 mm, profundidade aprox. 30 mm). Certifique-se de que não danifica o cabo de alimentação. Introduza o cabo de alientação (externo)

nas mangueiras de proteção fornecidas

nos orifícios. Fixe o ângulo de montagem

Ligue agora o cabo de ligação do candeeiro ao cabo de ligação de rede (externo)

atra- vés da caixa de junção incluída

Nota: Certifique-se de que os condutores indi- viduais do cabo de alimentação (corrente)

estão ligados correctamente: condutor de cor- rente, preto ou castanho = símbolo L, condutor neutro, azul = símbolo N, condutor de terra, verde-amarelo = símbolo

Aparafuse as lâmpadas através dos parafusos de fixação

com o ângulo de montagem

Volte a colocar o fusível ou desligue o interrup- tor automático na caixa de fusíveis (posição I). O seu candeeiro encontra-se agora operacional. Substituir a lâmpada (14113408L)

CUIDADO! PERIGO DE CHOQUE ELÉ-

TRICO! Para a troca da lâmpada desligue primeiro o candeeiro da corrente elétrica. Para isso, retire o fusível ou desligue o interruptor automático na caixa de fusíveis (posição 0).

CUIDADO! PERIGO DE QUEIMADURAS

ATRAVÉS DE SUPERFÍCIES QUENTES! Per- mite que a lâmpada arrefeça completamente. Solte as porcas de capa

do suporte distan- ciador

Aviso: Esteja atento para os discos de silicone que sobram em baixo da placa de vidro. Estes podem cair ao retirar a placa de vidro. Solte a lâmpada GU10 dos casquilhos. Ao colocar as lâmpadas, utilize um pano limpo e que não largue fios. Insira uma lâmpada GU10 nova nos casquilhos e gire com um giro de ¼ para a direita para fixar. Controle se cada suporte distanciador possui um disco de silicone. Coloque uma placa de vidro nos suportes dis- tanciadores. Esteja atento para que a decoração aponte para fora. Insira novamente o disco de silicone nos supor- tes distanciadores

Manutenção e limpeza

CUIDADO! PERIGO DE CHOQUE ELÉ-

TRICO! Para limpeza, desligue primeiro o candeeiro da corrente elétrica. Para isso, retire o fusível ou des- ligue o interruptor automático na caixa de fusíveis (posição 0).

CUIDADO! PERIGO DE CHOQUE ELÉ-

TRICO! Por razões de segurança elétrica, o46 PT Manutenção e limpeza / Eliminação / Garantia e assistência candeeiro nunca pode ser limpo com água ou ou- tros líquidos, nem ser mergulhado em água. CUIDADO! PERIGO DE QUEIMADURAS! Permite que a lâmpada arrefeça completamente. Não utilize solventes, gasolina ou produtos semelhantes. O candeeiro seria danificado. Para a limpeza, utilize apenas um pano seco, sem fios. Volte a colocar o fusível ou desligue o interrup- tor automático na caixa de fusíveis (posição I). Eliminação A embalagem e o seu material são com- postos apenas por materiais recicláveis. Podem ser eliminados nos contentores de reciclagem locais. O símbolo do contentor de lixo com ro- das riscado significa que, dentro da Un ião Europeia, o produto deve ser submetido a uma separação de lixo. Isto aplica-se ao produto e a todos os acessórios identificados com este sím- bolo. Os produtos assinalados não devem ser de- positados no lixo doméstico comum, mas sim num ponto de recolha para a reciclagem de aparelhos elétricos e eletrónicos. A reciclagem ajuda a redu- zir o consumo de matérias-primas e a proteger o ambiente. Garantia e assistência Garantia Recebe, no momento de compra deste aparelho, uma garantia de 36 meses. O aparelho foi fabri- cado cuidadosamente e submetido a um rígido controlo de qualidade. Dentro do período de ga- rantia, reparamos gratuitamente todas as falhas de material ou de fabrico. Caso detete alguma avaria durante o período de garantia, envie o aparelho para a morada da Assistência, tendo em conta a indicação do seguinte número de artigo: 14113408L / 14113508L. Os danos causados por um manuseamento inadequado ou pela inobservância do manual de instruções ou uma intervenção por pessoal não au- torizado, bem como as peças sujeitas a desgaste (como por ex. lâmpadas) estão excluídos da ga- rantia. Com a troca do aparelho, de acordo com DL 67/2003, o tempo de garantia se inicia novamente. Endereço da assistência Briloner Leuchten GmbH Im Kissen 2 59929 Brilon Alemanha Tel.: +49 (0) 29 61 / 97 12–800 Fax: +49 (0) 29 61 / 97 12–199 E-Mail: kundenservice@briloner.com www.briloner.com IAN 279099 Para qualquer questão, guarde o talão de compra e o número de artigo (por ex.º IAN 12345) como comprovativo da mesma. Declaração de conformidade Este produto cumpre os requisitos das diretivas em vigor a nível europeu e nacional. A conformidade foi comprovada. As respetivas declarações e os respetivos documentos encontram-se na posse do fabricante. Fabricante Briloner Leuchten GmbH Im Kissen 2 59929 Brilon Alemanha47 Manutenção e limpeza / Eliminação / Garantia e assistência48BRILONER LEUCHTEN GMBH Im Kissen 2 59929 Brilon (Germany)
