BEDIENUNGSANLEITUNG IAN 279099 Livarno Lux

PLAFONNIER À LED IAN 279099 IAN 279099 LED-DECKENLEUCHTE Montage-, Bedienungs- und Sicherheitshinweise

115 DE/AT/CH Inhaltsverzeichnis Legende der verwendeten Piktogramme ........................................................... Seite 6 Einleitung ......................................................................................................................................... Seite 6 Bestimmungsgemäße Verwendung ....................................................................................................Seite 6 Lieferumfang ........................................................................................................................................ Seite 6 Teilebeschreibung ...............................................................................................................................Seite 6 Technische Daten ................................................................................................................................Seite 7 Sicherheit ......................................................................................................................................... Seite 7 Sicherheitshinweise .............................................................................................................................Seite 7 Vorbereitung ................................................................................................................................Seite 8 Benötigtes Werkzeug und Material ...................................................................................................Seite 8 Vor der Installation .................................................................................................................Seite 8 Inbetriebnahme ......................................................................................................................... Seite 8 Leuchte montieren ...............................................................................................................................Seite 8 Leuchtmittel wechseln ..........................................................................................................................Seite 9 Wartung und Reinigung .....................................................................................................Seite 9 Entsorgung .....................................................................................................................................Seite 10 Garantie und Service ............................................................................................................Seite 10 Garantieerklärung ...............................................................................................................................Seite 10 Serviceadresse ....................................................................................................................................Seite 10 Konformitätserklärung .........................................................................................................................Seite 10 Hersteller ..............................................................................................................................................Seite 106 DE/AT/CH Einleitung / SicherheitEinleitung LED-Deckenleuchte Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Klappen Sie die Seite mit den Abbildungen aus. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetrieb- nahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prüfen Sie vor der Inbetriebnahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händ- ler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter. Bestimmungsgemäße Verwendung Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Die Leuchte kann auf allen normal ent- flammbaren Oberflächen befestigt werden. Dieses Gerät ist nur für den Einsatz in privaten Haushalten vorgesehen. Lieferumfang Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes. 1 LED-Deckenleuchte, Modell 14113408L / 14113508L 1 Glasplatte 2 Schutzschläuche 2 Schrauben Montagewinkel 2 Dübel 4 LED Leuchtmittel GU10, 5 W (14113408L) 1 Montage- und Bedienungsanleitung Teilebeschreibung

Fixierschrauben (Anschlussgehäuse)

Schrauben (Montagewinkel)

Netzanschlusskabel (extern)

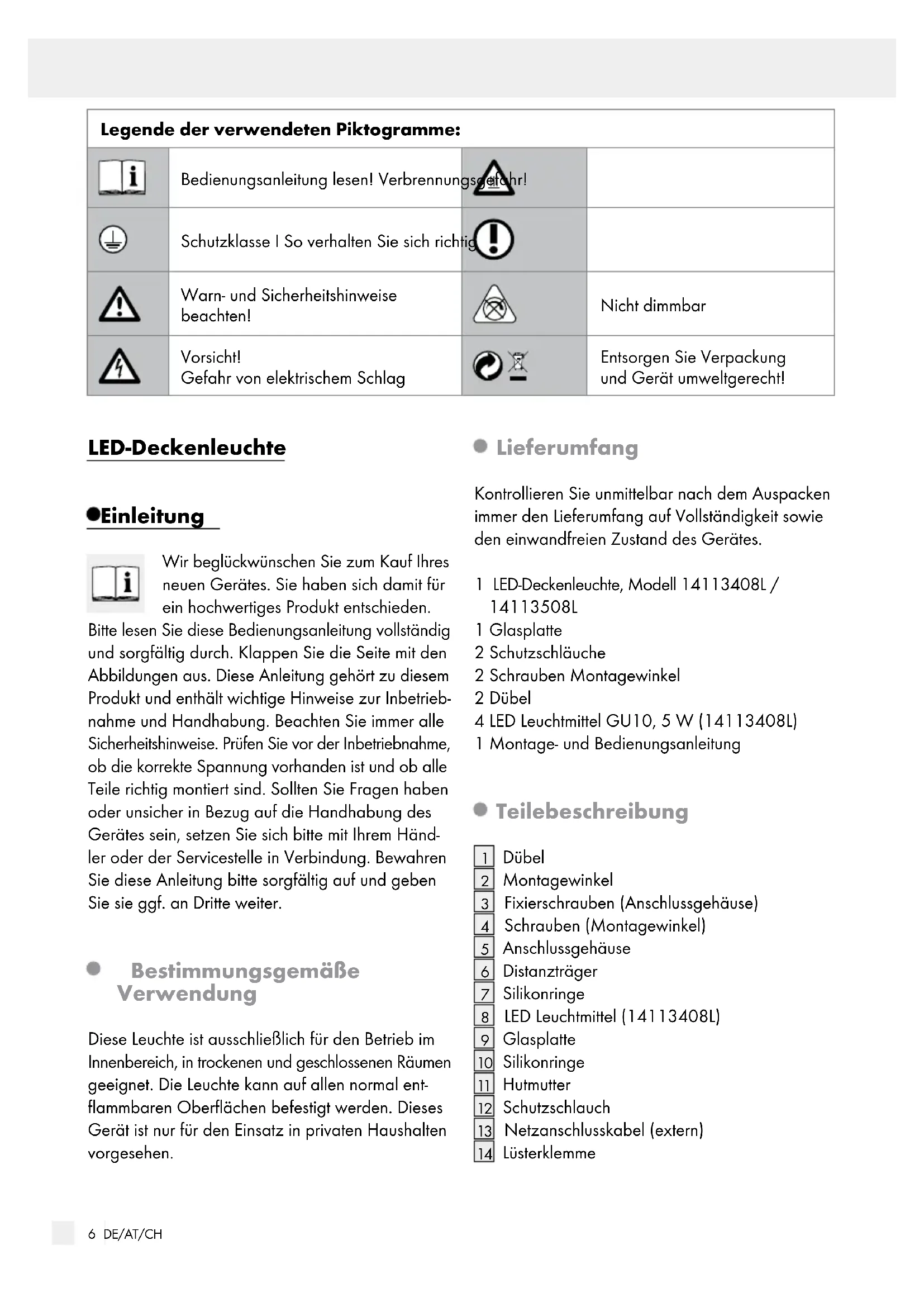

Lüsterklemme Legende der verwendeten Piktogramme: Bedienungsanleitung lesen! Verbrennungsgefahr! Schutzklasse I So verhalten Sie sich richtig Warn- und Sicherheitshinweise beachten! Nicht dimmbar Vorsicht! Gefahr von elektrischem Schlag Entsorgen Sie Verpackung und Gerät umweltgerecht!7 DE/AT/CH Einleitung / SicherheitEinleitung Technische Daten Artikelnr.: 14113408L / 14113508L Betriebsspannung: 230 - 240 V

, 50 Hz (14113508L) Nennleistung: 4 x 5 W (14113408L) 1 x 10,5W (14113508L) Leuchtmittel: 4 x LED GU10, 5 W (14113408L) 1 x LED-Modul, 10,5 W (LED nicht austauschbar 14113508L) Leistungsfaktor / Nennstrom je LED-Modul: 0,54 / 80 mA (14113508L) Schutzklasse: I / Schutzart: IP20 Sicherheit Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedie- nungsanleitung verursacht werden, erlischt der Garan- tieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbe- achtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen! Lassen Sie die Leuchte oder Verpackungsmaterial nicht achtlos liegen. Plastikfolien / -tüten, Kunst- stoffteile, etc. können für Kinder zu einem gefähr- lichen Spielzeug werden. Vorsicht! Gefahr von elektrischem Schlag Lassen Sie die Elektroinstallation durch einen ausgebildeten Elektriker oder eine für Elektro- installationen eingewiesene Person durchführen. Überprüfen Sie vor jedem Netzanschluss die Leuchte und das Netzanschlusskabel auf etwa- ige Beschädigungen. Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigun- gen feststellen. VORSICHT! Beschädigte Netzkabel bedeuten Lebensgefahr durch elektrischen Schlag. Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Problemen an der Leuchte an die Servicestelle oder eine Elektrofachkraft. Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (230 - 240 V

14113508L). Vermeiden Sie unbedingt die Berührung der Leuchte mit Wasser oder anderen Flüssigkeiten. Öffnen Sie niemals eines der elektrischen Betriebs- mittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebens- gefahr durch elektrischen Schlag. Die Leuchte nicht auf feuchtem oder leitendem Untergrund installieren! Die Anschlussleitungen sind mit den beiliegenden Schutzleitungen zu überziehen. Vermeiden Sie Brand- und Verletzungsgefahr VERLETZUNGSGEFAHR! Überprüfen Sie unmittelbar nach dem Auspacken jedes Leucht- mittel und Lampenglas auf Beschädigungen. Montieren Sie die Leuchte nicht mit defekten Leuchtmitteln und / oder Lampenglas. Setzen Sie sich in diesem Fall für Ersatz mit der Servicestelle in Verbindung. Nicht direkt in die Lichtquelle (Leuchtmittel, LED etc.) hineinschauen. VERBRENNUNGSGEFAHR! Stellen Sie sicher, dass die Leuchte ausgeschaltet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden. Leuchtmittel entwickeln im Bereich des Lampenkopfes eine starke Hitze. Lassen Sie die Leuchte vollständig abkühlen. Nur für (14113508L): Die Lichtquelle dieser Leuchte ist nicht ersetzbar. Wenn die Lichtquelle ihre Lebensdauer erreicht hat, ist die gesamte Leuchte zu ersetzen.8 DE/AT/CH Sicherheit / Vorbereitung / Vor der Installation / Inbetriebnahme Nur für (14113408L): Verwenden Sie nur LED-Leuchtmittel mit einer Höchstleistung von 5 W. So verhalten Sie sich richtig Montieren Sie die Leuchte so, dass sie vor Feuchtigkeit und Verschmutzung geschützt ist. Bereiten Sie die Montage sorgfältig vor und neh- men Sie sich ausreichend Zeit. Legen Sie alle Ein- zelteile und zusätzlich benötigtes Werkzeug oder Material vorher übersichtlich und griffbereit zurecht. Seien Sie stets aufmerksam! Achten Sie immer darauf was Sie tun und gehen Sie stets mit Ver- nunft vor. Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich un- wohl fühlen. Vorbereitung Benötigtes Werkzeug und Material Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei um unverbindliche Angaben und Werte zur Orientierung. Die Beschaffenheit des Materials richtet sich nach den individuellen Gegebenheiten vor Ort. - Bleistift / Markierwerkzeug - Spannungsprüfer - Schraubendreher - Bohrmaschine - Bohrer (ca. ø 6 mm) - Seitenschneider - Leiter Vor der Installation Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder eine für Elektro- installationen eingewiesene Person erfolgen. Diese muss Kenntnis über die Eigenschaften der Leuchte und Anschlussbestimmungen haben. Machen Sie sich vor der Installation mit allen Anweisungen und Abbildungen in dieser Anlei- tung sowie mit der Leuchte selbst vertraut. Stellen Sie vor der Installation sicher, dass an der Leitung, an der die Leuchte angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer. Inbetriebnahme Leuchte montieren Entfernen Sie die seitlich am Anschlussgehäuse

sichtbaren Fixierschrauben

und nehmen Sie den Montagewinkel

auf der Rückseite ab. Nur für 14113408L: Benutzen Sie zum Einsetzen der Leuchtmittel

ein sauberes, fusselfreies Tuch. Stecken Sie je ein GU10 Leuchtmittel

in die Fassungen und drehen Sie diese mit einer ¼ Umdrehung nach rechts vorsichtig fest. Lösen Sie die Hutmuttern

von den Distanz- trägern

Nehmen Sie je eine Silkonscheibe von den Dis- tanzträgern

ab. Legen Sie die Glasplatte

auf die Distanz- träger

Achten Sie darauf, dass das Dekor nach außen zeigt. Stecken Sie die Silikonscheibe wieder auf den Distanzträger

und schrauben Sie diese mit der Hutmutter

fest. Nur für 14113508L: Lösen Sie die Hutmuttern

von den Distanz- trägern

Nehmen Sie je eine Silkonscheibe von den Distanzträgern

ab. Legen Sie die Glasplatte

auf die Distanz- träger

Achten Sie darauf, dass die raue Seite nach unten zeigt. Inbetriebnahme / Wartung und Reinigung9 DE/AT/CH Sicherheit / Vorbereitung / Vor der Installation / Inbetriebnahme Inbetriebnahme / Wartung und Reinigung Stecken Sie die Silikonscheibe wieder auf den Distanzträger

und schrauben Sie die mit der Hutmutter

fest. Achten Sie auf den richtigen Sitz

Markieren Sie die Bohrlöcher mit Hilfe der im Montagewinkel

für die Schrauben vorgese- henen Langlöcher. Bohren Sie nun die Befestigungslöcher (ca. 6 mm, Tiefe ca. 30 mm). Stellen Sie sicher, dass Sie die Zuleitung nicht beschädigen. Führen Sie das Netzanschlusskabel (extern)

durch die Schutzschläuche

Führen Sie die Dübel

in die Bohrlöcher ein. Befestigen Sie den Montagewinkel

mit den mitgelieferten Schrauben

Verbinden Sie nun das Anschlusskabel der Leuchte mittels Lüsterklemme

mit dem Netz- anschlusskabel (extern)

Hinweis: Achten Sie darauf, dass Sie die ein- zelnen Leiter des Netzanschlusskabels (extern)

jeweils richtig anschließen: stromführender Leiter, schwarz oder braun = Symbol L, Neutralleiter, blau = Symbol N, Schutzleiter, grün-gelb = Symbol

Verschrauben Sie nun die Leuchte mittels der Fixierschrauben

mit dem Montagewinkel

Setzen Sie die Sicherung wieder ein oder schalte

Sie den Leitungsschutzschalter am Sicherungs- kasten ein (I-Stellung). Ihre Leuchte ist nun betriebsbereit. Leuchtmittel wechseln (14113408L) VORSICHT! STROMSCHLAGGEFAHR! Trennen Sie zum Wechseln des Leuchtmittels die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutz- schalter im Sicherungskasten aus (0-Stellung). VORSICHT! VERBRENNUNGSGEFAHR! Lassen Sie die Leuchte vollständig abkühlen. Lösen Sie die Hutmuttern

von den Distanz- trägern

Nehmen Sie je eine Silkonscheibe von den Dis- tanzträgern

ab. Nehmen Sie die Glasplatte

von den Distanzträgern

Hinweis: Achten Sie auf die verbleibenden Silikonscheiben unter der Glasplatte. Diese können beim Abnehmen der Glasplatte herunter fallen. Lösen Sie das defekte GU10 Leuchtmittel aus der Fassungen. Benutzen Sie zum Einsetzen des Leuchtmittels ein sauberes, fusselfreies Tuch. Stecken Sie das neue GU10 Leuchtmittel in die Fassungen und drehen Sie es mit einer ¼ Um

drehung nach rechts vorsichtig fest. Kontrollieren Sie ob auf jedem Distanzträger eine Silikonscheibe steckt. Legen Sie die Glasplatte auf die Distanzträger. Achten Sie darauf, dass das Dekor nach außen zeigt. Stecken Sie die Silikonscheibe wieder auf den Distanzträger
