GEBRUIKSAANWIJZING IAN 279099 Livarno Lux

Fixeerschroeven (aansluitbehuizing)

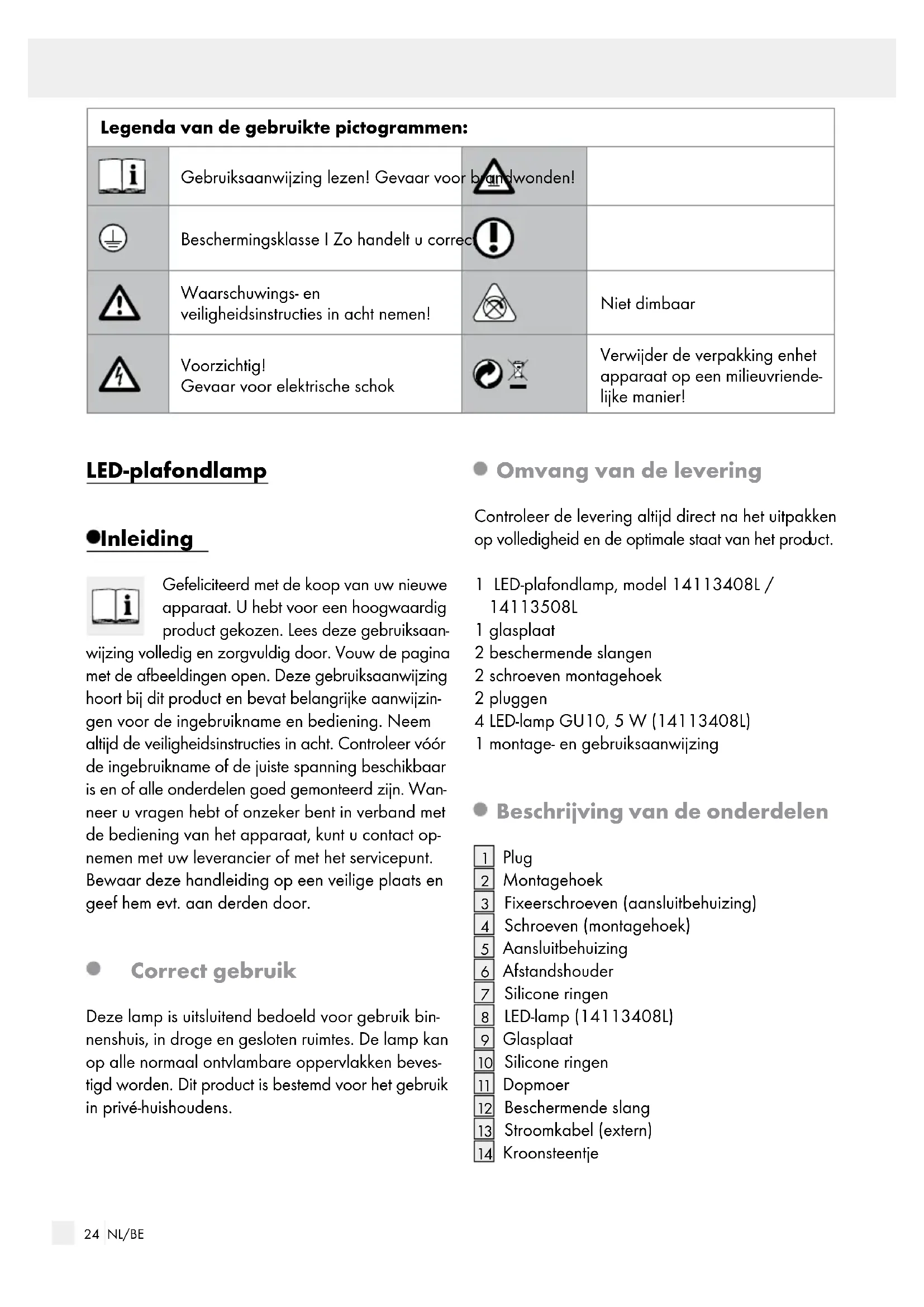

Kroonsteentje Legenda van de gebruikte pictogrammen: Gebruiksaanwijzing lezen! Gevaar voor brandwonden! Beschermingsklasse I Zo handelt u correct Waarschuwings- en veiligheidsinstructies in acht nemen! Niet dimbaar Voorzichtig! Gevaar voor elektrische schok Verwijder de verpakking enhet apparaat op een milieuvriende- lijke manier!25 NL/BE Inleiding / Veiligheid Inleiding Technische gegevens Artikelnr.: 14113408L / 14113508L Voedingsspanning: 230 - 240 V

, 50 Hz (14113508L) Nominaal vermogen: 4 x 5 W (14113408L) 1 x 10,5 W (14113508L) Verlichtingsmiddel: 4 x LED GU10, 5 W (14113408L) 1 x LED-module, 10,5 W (LED niet vervangbaar 14113508L) Vermogensfactor / nominale stroom per LED-module: 0,54 / 80 mA (14113508L) Beschermingsklasse: I / Beschermingsgraad: IP20 Veiligheid Veiligheidsinstructies Bij beschadigingen die worden veroorzaakt door het niet in acht nemen van deze gebruiksaanwijzing vervalt de garantie! Wij zijn niet aansprakelijk voor gevolgschade! Bij materiële schade of persoonlijk letsel die worden veroorzaakt door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies zijn wij niet aansprakelijk! Laat de verlichting of de verpakking niet onbe- heerd liggen. Plastic folie of zakken, kunststof- deeltjes etc. kunnen voor kinderen gevaarlijk speelgoed zijn. Voorzichtig! Gevaar voor elektrische schok Laat de elektronische installatie door een opge- leide elektricien of een voor elektrische installa ties geïnstrueerde persoon uitvoeren. Controleer de lamp en de stroomkabel voor het aansluiten aan de stroom op eventuele bescha- digingen. Gebruik uw lamp nooit, wanneer u een beschadiging hebt geconstateerd. VOORZICHTIG! Beschadigde stroomkabels zorgen voor levensgevaar door elektrische schokken. Neem in geval van beschadigingen, reparaties of andere problemen aan de lamp contact op met de klantenservice of met een elektricien. Verwijder voor de montage de zekering of schakel de aardlekschakelaar in de groepen- kast uit (0-stand). Wees er voor de montage zeker van, dat de beschikbare netspanning overeenkomt met de benodigde bedrijfsspanning van de lamp (230 - 240 V

14113508L). Vermijd dat de lamp in contact komt met water of andere vloeistoffen. Open nooit een van de elektrische delen en steek er geen voorwerpen in. Bij dergelijke in- grepen bestaat levensgevaar door elektrische schokken. De lamp niet op vochtige op geleidende onder- grond installeren! De aansluitkabels dienen te worden omhuld met de meegeleverde beschermende kabels. Vermijd brand- en letselgevaar GEVAAR VOOR LETSEL! Controleer na het uitpakken elke lamp en elk lampenglas onmid- dellijk op beschadigingen. Monteer de lamp niet met defecte verlichtingen en / of lampenglas. Neem in dit geval contact op met het klantenservice. Niet direct in de lichtbron (lamp, LED etc.) kijken.

GEVAAR VOOR BRANDWON-

DEN! Zorg ervoor dat de lamp uit- geschakeld en afgekoeld is voordat u deze aanraakt om brandwonden te vermijden. Verlichtingsmiddelen ontwikkelen rondom de lampenkop een behoorlijke hitte. Laat de lamp volledig afkoelen.26 NL/BE Ingebruikname / Onderhoud en reinigingVeiligheid / Voorbereiding / Voor de installatie / Ingebruikname Alleen voor (14113508L): De lichtbron van deze lamp kan niet worden vervangen. Als de lichtbron het einde van zijn levensduur heeft bereikt, dient de complete lamp te worden ver- vangen. Alleen voor (14113408L): Gebruik alleen LED-verlichtingsmiddelen met een maximaal vermogen van 5 W. Zo handelt u correct Monteer de lamp zo, zodat hij tegen vocht en vuil beschermd is. Bereid de montage zorgvuldig voor en maak hier voldoende tijd voor vrij. Leg alle onderdelen en extra benodigd gereedschap of materiaal van tevoren overzichtelijk en binnen handbereik klaar. Wees altijd alert! Let er altijd op wat u doet en ga steeds met overleg te werk. Monteer de lamp niet als u niet geconcentreerd bent of zich niet lekker voelt. Voorbereiding Benodigd gereedschap en materiaal Het genoemde gereedschap en materiaal wordt niet meegeleverd. Het gaat hierbij om niet-bindende in- formatie en waarden ter oriëntatie. De hoedanigheid van het materiaal is afhankelijk van de individuele omstandigheden ter plekke. - Potlood / markeergereedschap - Spanningzoeker - Schroevendraaier - Boormachine - Boor (ca. ø 6 mm) - Zijkniptang - Ladder Voor de installatie Belangrijk: Laat de installatie uitvoeren door een opgeleide elektricien of een voor elektro-installaties bevoegde persoon. Deze persoon moet op de hoogte zijn van de eigenschappen van de lamp en van de aansluitvoorwaarden. Maak uzelf voor de installatie vertrouwd met alle aanwijzingen en afbeeldingen in deze gebruiksaanwijzing alsook met de lamp zelf. Wees er voor de installatie zeker van dat de leiding, waaraan de lamp wordt aangesloten, geen spanning heeft. Verwijder hiervoor de ze- kering of schakel het betreffende stroomcircuit in de groepenkast uit (0-stand). Controleer hiervoor de spanningsvrijheid met een spanningzoeker. Ingebruikname Lamp monteren Verwijder de zijdelings aan de aansluitbehuizing

zichtbare fixeerschroeven

en verwijder de montagehoek

aan de achterkant. Alleen voor 14113408L: Gebruik voor het plaatsen van de verlichtings- middelen

een schone, pluisvrije doek. Steek elk een GU10 verlichtingsmiddel

de fittingen en draai deze met een kwartslag naar rechts voorzichtig vast. Maak de dopmoeren

los van de afstands- houders

Verwijder elk een silicone schijf van de af- standshouders

op de afstands- houders

Let erop, dat het decor naar buiten is gericht. Plaats de silicone schijven weer terug op de afstandshouders

en draai deze vast met de dopmoer

.27 NL/BE Ingebruikname / Onderhoud en reinigingVeiligheid / Voorbereiding / Voor de installatie / Ingebruikname Alleen voor 14113508L: Maak de dopmoeren

los van de afstands- houders

Verwijder elk een silicone schijf van de afstands- houders

op de afstands-hou- ders

Let erop, dat de ruwe kant naar buiten is gericht. Plaats de silicone schijven weer terug op de af- standshouders

en draai deze vast met de dopmoer

Let op de juiste positie. Markeer de boorgaten met behulp van de mon- tagehoek

voor de lange gaten voor de schroeven. Boor nu de bevestigingsgaten (ca. 6 mm, diepte ca. 30 mm). Zorg ervoor dat u de stroomkabel niet beschadigt. Trek de stroomkabel (extern)

door de be- schermende slangen

met de meegele- verde schroeven

Verbind vervolgens de aansluitkabel van de lamp met behulp van een kroonsteentje

met de netaansluitkabel (extern)

Opmerking: Let erop dat u de individuele geleiders van de netaansluitkabel (extern)

steeds correct aansluiten: fasedraad, zwart of bruin = symbool L, nuldraad, blauw = symbool N, aardedraad, groen-geel = symbool

Schroef nu de lamp met behulp van de fixeer- schroeven

Plaats de zekering weer terug of schakel de hoofdzekering in de zekeringskast weer aan (I-stand). Uw lamp is nu gereed voor gebruik. Verlichtingsmiddel vervangen (14113408L)

VOORZICHTIG! KANS OP ELEKTRISCHE

SCHOK! Onderbreek eerst de verbinding met het stroomnet alvorens het verlichtingsmiddel van de lamp te vervangen. Verwijder hiervoor de zekering of schakel het betreffende stroomcircuit in de groe- penkast uit (0-stand).

los van de afstands- houders

Verwijder elk een silicone schijf van de afstands- houders

. Verwijder de glazen plaat

van de afstandshouders

Opmerking: Let op de resterende silicone schijven onder de glazen plaat. Deze kunnen tijdens het verwijderen van de glazen plaat eraf vallen. Verwijder de defecte GU10 verlichtingsmiddel uit de fittingen. Gebruik voor het plaatsen van de lamp een schone, pluisvrije doek. Steek het nieuwe GU10 verlichtingsmiddel in de fitting en draai deze met een kwartslag naar rechts voorzichtig vast. Controleer of er op iedere afstandshouder een silicone schijf zit. Plaats de glazen plaat op de afstandshouders. Let erop, dat het decor naar buiten is gericht. Plaats de silicone schijven weer terug op de af- standshouders

en draai deze vast met de dopmoer

Onderhoud en reiniging

VOORZICHTIG! GEVAAR VOOR ELEK-

TRISCHE SCHOK! Verbreek voor de reiniging eerst de verbinding van de lamp met het stroomnet. Verwijder hiervoor de zekering of schakel het be- treffende stroomcircuit in de groepenkast uit (0-stand).

VOORZICHTIG! GEVAAR VOOR ELEK-

TRISCHE SCHOK! Op basis van de elektrische veiligheid mag de lamp nooit met water of andere vloeistoffen worden gereinigd of in zijn geheel in water worden gedompeld.

VOORZICHTIG! GEVAAR VOOR BRAND-

WONDEN! Laat de lamp volledig afkoelen.28 NL/BE Onderhoud en reiniging / Afvoer / Garantie en service Gebruik geen oplosmiddel, benzine e.d. De lichten zullen hierdoor schade ondervinden. Gebruik voor de reiniging uitsluitend een droge, pluisvrije doek. Plaats de zekering weer terug of schakel de hoofdzekering in de zekeringskast weer aan (I-stand). Afvoer De verpakking en het verpakkingsmate- riaal zijn uitsluitend vervaardigd van mi- lieuvriendelijk materiaal. Deze kunnen via de lokale recyclingcontainers worden afgevoerd. Het symbool van de doorgestreepte af- valbak op wielen betekent dat het product binnen de Europese Unie van het huisaf- val gescheiden moet worden afgevoerd. Dit geldt voor het product en alle met dit symbool gekenmerkte toebehoren. Gekenmerkte producten mogen niet via het normale huisvuil worden verwijderd maar moeten bij een inzamelpunt voor de recycling van elektrische en elektronische apparaten worden af- gegeven. Recycling helpt het verbruik van grond- stoffen te verminderen en het milieu te ontzien. Garantie en service Garantieverklaring Op dit product verlenen wij 36 maanden garantie vanaf aankoopdatum. Het apparaat werd zorgvuldig vervaardigd en aan een nauwkeurige kwaliteits- controle onderworpen. Binnen de garantieperiode herstellen wij kosteloos alle materiaal- of productie- fouten. Mochten er desalniettemin tijdens de garantieperiode gebreken optreden, kunt u het ap- paraat naar het genoemde serviceadres opsturen met vermelding van het volgende artikelnummer: 14113408L / 14113508L. Beschadigingen door ondeskundig gebruik, nege- ren van de handleiding of ingrepen door niet-geau- toriseerde personen zijn van de garantieverlening uitgesloten. Dit geldt eveneens voor aan slijtage onderhevige delen (zoals bijv. verlichtingsmidde- len). Door de garantieservice wordt de garantiepe- riode niet verlengd noch vernieuwd. Serviceadres Briloner Leuchten GmbH Im Kissen 2 D-59929 Brilon Duitsland Tel.: +49 (0) 29 61 / 97 12–800 Fax: +49 (0) 29 61 / 97 12–199 E-mail: kundenservice@briloner.com www.briloner.com IAN 279099 Houd bij alle vragen alstublieft de kassabon en het artikelnummer (bijv. IAN 12345) als bewijs van aankoop bij de hand. Conformiteitsverklaring Dit product voldoet aan de eisen van de van toe- passing zijnde Europese en nationale richtlijnen
