GEBRUIKSAANWIJZING IAN 78528 Livarno Lux

Gebrukenhandleiding en service-informatie

DE AT

Veiligheidsaanwijzingen 25

Auteursrecht 26

Voor de ingebruikname 26

Montage 27

Ingebruikname. 28

Onderhoud / Reiniging. 28

Onderhoud 28

Reiniging 28

Milieurichtlijnen en afvoerbepalingen 28

Conformiteit 28

Service en garantie 29

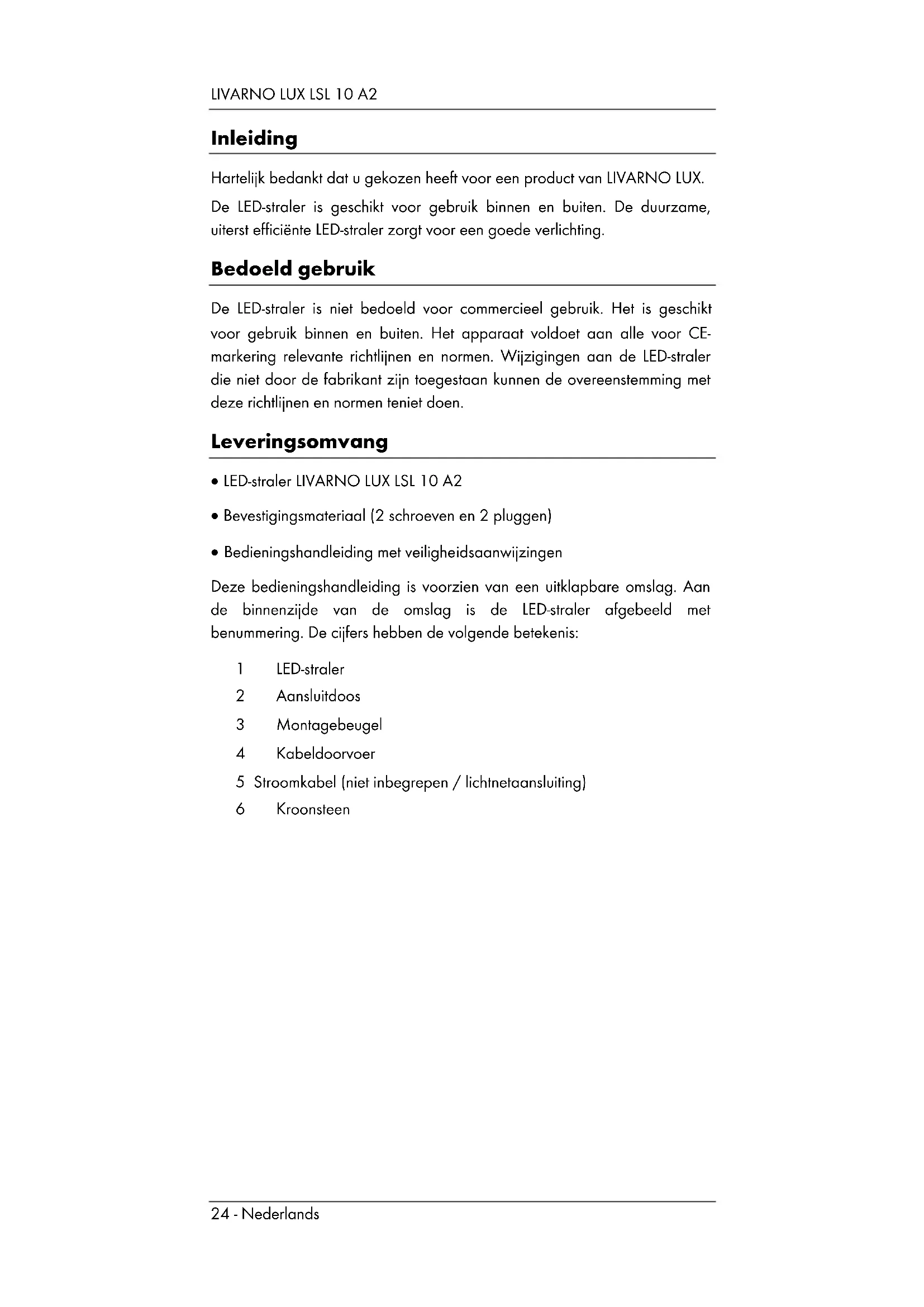

Inleiding

Hartelijk bedankt dat u gekozen heeft voor een product van LIVARNO LUX. De LED-straler is geschikt voor gebruik binnen en buiten. De duurzame, uiterst efficiente LED-straler zorgt voor een goede verlichting.

Bedoeld gebruik

De LED-straler is nicht bedoeld voor commercieel gebruik. Het is geschikt voor gebruik binnen en buiten. Het apparaat voldoet aan alle voor CE-markering relevante richtlijnen en normen. Wijzigingen aan de LED-straler die Niet door de fabrikant zich toegestaan hun den overeenstemming met deze richtlijnen en normen teniet doen.

Leveringsomvang

LED-straler LIVARNO LUX LSL 10 A2
- Bevestigingsmaterial (2 schroeven en 2 pluggen)
Bedieningshandleiding met veiligheidsaanwijzingen

Deze bedieningshandleiding is voorzien van een uitrkapbare omslag. Aan de binnenzijde van de omslag is de LED-straler afgebeeld met benummering. De cijfers hebben de volgende betekenis:

1 LED-straler
2 Aansluitdoos
3 Montagebeugel
4 Kabeldoorvoer
5 Stroomkabel (niet inbegrepen / lichtnetaansluiting)
6 Kroonsteen

Technische gegevens

Merk:

LIVARNO

LUX

Model: LSL 10 A2

Bedrijffsspanning: 220 - 240 V

,50 / 60Hz

Opgenomen vermogen

complete batterij LED-straler: 12,5 W (+/- 8%)

Opgenomen vermogen LED: 9,6 W (+/- 8%)

Veiligheidsklasse: I (met aarde-aansluting)

Beschermingstype:

IP65

Lamp:

Citizen

LED

Totale Lichtstroom: 700lm + / - 5% (met afdekking)

Kleurtemperatuur: ca. 5000 K (neutraal wit)

LED-stralingshoek:

ca.

120°

Ra (kleurweergave-index): 80

Levensduer LED: ca. 20.000 ur

Afmetingen b× h× d ca. 11,5x16x9,6cm (met beugel)

Gewicht: ca. 495 g

Veiligheidscontrole:

Veiligheidsaanwijzingen

Lees onderstaande aanwijzingen grondig door voordat u de LED-straler voor de eerste keer gebruikt en neem alle waarschuwingen in acht, zichs wonneer u ervaren bent in de omgang met elektronische apparatuur. Bewaar deze handleiding goed om er ook later op terug te kunnen vallen. Wonneer u het apparaat verkoopt of doorgeeft, geef dan in ieder geval ook deze bedieningshandleiding erbij.

Een gebarsten venster in de beschemkap dient onmiddelijk te worden verrangen.

De LED-straler heeft een aarde-aansluiting. De aardleiding (geel/groen) dient aan de gemarkeerde klem te worden aangesloten.

WAARSCHUWING! Dit symbol duidt op belongrijke instructies voor een veilig gebruik van de LED-straler en ter bescherming van de gebruiker.

Elektrische apparatuur behoort nicht in kinderhanden. Laat kinderen nooit zonder toezicht elektrische apparatuur gebruiken. Kinderen können eventuale gezaren nicht altijdJUST inschatten. Houd ook verpakkingsmaterial, met name plastic zakken, buiten bereik van kinderen. Er bestaat gevaar voor verstikking.

Als u merkt dat de LED-straler rook, geur of vreemde geluiden produeert, schakel deze dan onmiddelijk UIT. In dit geval mag het apparaat Niet verder worden gebruikt en moet het worden nagekeken door een bevoegd onderhoudstechnicus. Adem in geen geval rook in van een eventuele brand in het apparaat. Als u toch rook heeft ingeademd, raadpleeg dan onmiddelijk een arts. Het inademen van rook kan schadelijk�oor de gezondheid.

De behuizing van de LED-straler mag nicht worden beschadigd. Bij een beschadigde behuizing bestaat er gevaar door een elektrische schok.

Open nooit de behuizing van de LED-straler, waar zich erin geen door de gebruiker te onderhouden delen bevinden! Bij geopende behuizing bestaat er gevaar door een elektrische schok.

Ermightengeverwerpenaan deLED-stralerwordengehangen. Debehuizingisneit geschiktvoorhetdragenvanlasten.DeLEDstralerkanandersbeschadigd raken.

Gebruik in geen geval optische instrumenten zoals een vergrootglas om rechtstreeks in de lichtbundel te kijken. Dit kan oogletsel veroorzaken. Meldt u zich bij vermoeden van oogletsel bij uw huisarts.

Auteursrecht

De inhoud van deze bedieningshandleiding is auteursrechtelijk beschermd en dient uitsluitend als bron van informatatie voor de lezer. Het kopieren of reproduceren van gegevens en informatatie is verboden zonder uitdrukkelijke schriftelijke toestemming van de auteur. Dit geldt ook voor het commerciele gebruik van de inhoud en de gegevens. Tekst en afbeeldingen voldoen aan de stand der techniek op het moment van drukken. Wijzigingen voorbehonden.

Voor de ingebruikname

Neem de LED-straler en het bevestigingsmaterialuiit de verpakking.

Controleer de LED-straler op beschadigingen. Bij beschadigingen mag de LED-straler nicht in gebruik worden genomen.

Montage

De montage mag slechts door een erkend elektricien worden uitgevoerd!

De netstroom moetijdens het monteren worden uitgeschakeld!

Gebruik voor de montage het juiste gereedschap.

Zorg ervoor dat er bij het boren van de gaten geen in de muur lopende leidingen worden beschadigd.

Gebruik bijvoorbeeld een stroomkabel [5] met de aanduiding H05RN-F.

• Verwijder de montagebeugel [3] van de LED-straler [1].
• Gebruik de montagebeugel [3] als sjabloon om de twee buitenste boorgaten af te tekenen.
• Boor nu de twee gaten en bevestig de montagebeugel [3] met behulp van de meegeleverde pluggen en schroeven.
• Open de aansluitdoos [2] door de vier schroeven los te draaien en de afdekking te verwijderen.
• Schroef de kabeldoorvoer [4] los en verwijder de rubberen afdichting.
• Steek nu de moer van de kabeldoorvoer [4] en dan de rubberen afdichting met de platte Kant eerst op de stroomkabel [5].
• Leid de stroomkabel [5] door de kabeldoorvoer [4].
• Sluit de stroomkabel [5] aan op de kroonsteen [6]. Zorg ervoor dat de individuele draden van de stroomkabel [5] correct worden aangesloten.

Draad	Symbol	Benaming
zwart of bruin L fase
blauw	N	nul
geel/groen	♣	aarde

• Schroef nu de stroomkabel [5] met de rubberen afdichting vast in de kabeldoorvoer [4].
• Maak de aansluitdoos [2] zich door de afdekking er met de vier eerder verwijderde schroeven waar op te bevestigen. Zorg er bij het sluiten van de aansluitdoos [2] voor dat de afdichtring in de moer ligt. Anders kan de IP-bescherming zich worden gegarandeerd.
• Bevestig nu de LED-straler aan de montagebeugel [3]. Gebruik waarvoorden erder verwijderde schroeven, borgingen en onderlegringen. Zorgervoordat de borgingen zich:tussen de LED-straler [1]en de montagebeugel [3] bevinden. De onderlegringen dieren:tussen deschroefkop en de montagebeugel [3] te liggen.

Ingebruikname

Nadat u de montage van de LED-straler zoals hierboven beschreiben heeft uitgevoerd, kut u het lichtnet weein schakelen. U kut de LED-straler nu aan- en uitdoen via de desbeteffende Lichtschakelaar van uw elektrische huisinstallatie.

Onderhoud / Reiniging

Onderhoud

De LED-straler bevat een duurzame LED. Deze is nicht verwangbaar en hoeft nicht te worden onderhonden.

Reiniging

Zorg ervoor dat er geen vloeistof in de behuizing terecht kan komen. Er bestaat gevaar door een elektrische schok.

Gebruik voor het reinigen van de LED-straler een zachte, droge doek en geen oplos- of reinigingsmiddelen die kunststof aantasten. Gebruik bij sterkere verruiling alleen een enigszins vochtige doek.

Milieurrichtlijnen en afvoerbepalingen

Wanneer dit symbol van een doorgekruiste afvalcontainer op een product is aangebracht, valt het onder de Europese richtlijn 2012/19/EU. Alle elektrische en elektronische apparatuur moet, geschienen van het huisvuil, via waarvoor aangewezen inzamelpunten worden afgevoerd. Ook de Spaarlamp dient deugdelijk te worden afgevoerd.

Het apparaat mag Niet met het huisvil of als grof vuil worden afgevoerd. Informatie over inzamelpunten of ophaaldagen is te verkrijgen bij uw gemeente of via uw lokale afvalverwerkingsbedrijf.

Voer ook de verpakking op een milieuvriendelijk manier af. Karton kan ter recycling worden verzameld als oud papier of gedeponeerd bij openbare inzamelpunten. Meegeleverde folie en plastic kan via uw gemeente worden ingezameld en milieuvriendelijk worden afgevoerd.

Conformiteit

Dit apparaat beantwoordt aan de essentièle eisen en overige relevante voorschriften van de EMC-richtlijk 2004/108/EC, de laagspanningsrichtlijk 2006/95/EC, de ErP-richtlijk 2009/125/EC en de RoHS-richtlijk 2011/65/EU. De bijbehorende conformiteitsverklaring vindt u aan het einde van deze bedieningshandleiding.

Service en garantie

Garantie van TARGA GmbH

U kriijgt op dit apparaat 3aar garantie vanaf de datum van aankoop. Gelieve de originele kassabon als bewijs van aankoop te bewaren. Lees voordat u het product in gebruik neemt de bijbehorende documentatie door. Mocht er een probleem optreden dat op deze manier nicht kan worden opgelast, neem dan contact op met once hotline. Houdt u bij elke navraag het artikelnummer of indien beschikbaar het serienummer bij de hand. In het geval dat een oplossing per telefoon Niet möglich is, za once hotline er afhankelijk van de oorzaak van het probleem voor zorgen dat het probleem op andere wijze wordt opgelast. Binnen de garantie wordt het product bij materiaal- of fabricagefouten - maar ons goeddunken - Gratis gerepareerd of verrangen. Met de reparatie of verranging van het product begint geen neue garantietermijn. Verbruiksmaterialiaal zoals batterijen, accu's en lampen vallen buiten de garantie.

Uw wettelijk rechten ten opzichte van de verkoper zichn van toepassing afzonderlijk van deze garantie en worden hierdoor nicht beperkt.

Service

Telefoon: 020-2013989

E-Mail:

[e-mail]

Telefoon: 02-7001643

E-Mail:

[e-mail]

Telefoon: 800-24143

E-Mail:

[e-mail]

IAN:104499

Fabrikant

TARGA

GmbH

Coesterweg 45

59494 SOEST

GERMANY
