BEDIENUNGSANLEITUNG IAN 78528 Livarno Lux

Bedienungionleitung und Serviceinformationen

TARGA GMBH
Coasterweg 45 50/127
GERMANY
Last Information Update - Informationen senast uppddaterad
Version des Informations - Datum neuwste Version
11/2014-Ident-No:ISL10A2112014-1

IAN 104499

IAN 104499

E E

（NL）

English 2
Svenska 9
Francais 16
Nederlands 23
Deutsch. 30

Content

Färe idrifttagningen

Technische gegevens 25

Einleitung 31
Bestimmungsgemäß Verwendung 31
Lieferumfang 31
Technische Daten 32
Sicherheitshinweise 32
Urheberrecht 33
Vorder Inbetriebnahme 33
Montage 34
Inbetriebnahme 35
Wartung/Reinigung 35
Wartung 35
Reinigung 35
Umwelthinweise und Entsorgungsangaben. 35
Konformitätsvermerke 35
Hinweise zu Garantie und Serviceabwicklung 36

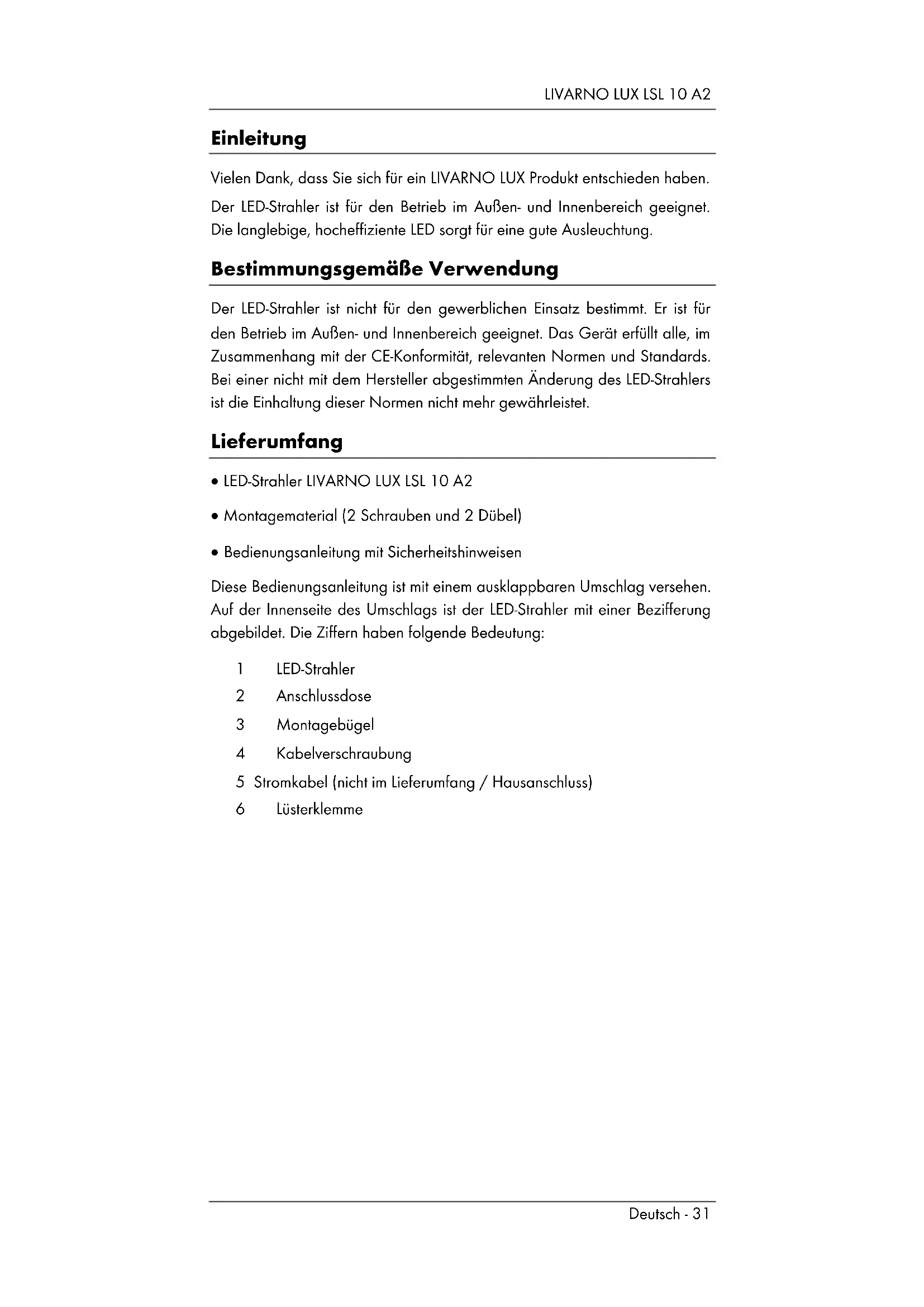

Einleitung

Vielen Dank, dass Sie sich für ein LIVARNO LUX Produkt entschieden haben. Der LED-Strahler ist für den Betrieb im Außen- und Innenbereich geeignet. Die langlebige, hocheffiziente LED sorgt für eine gute Ausleuchting.

Bestimmungsgemäß Verwendung

Der LED-Strahler ist nicht für den gewerblichen Einsatz bestimmt. Er ist für den Betrieb im Außen- und Innenbereich geeignet. Das Gerät erfüllt alle, im Zusammenhang mit der CE-Konformität, relevanten Normen und Standards. Bei einer nicht mit dem Hersteller abgestimmten Änderung des LED-Strahlers ist die Einhaltung dieser Normen nicht mehr gewährleistet.

Lieferumfang

LED-Strahler LIVARNO LUX LSL 10 A2
- Montagematerial (2 Schrauben und 2 Dubel)
Bedienungsanleitung mit Sicherheitshinweisen

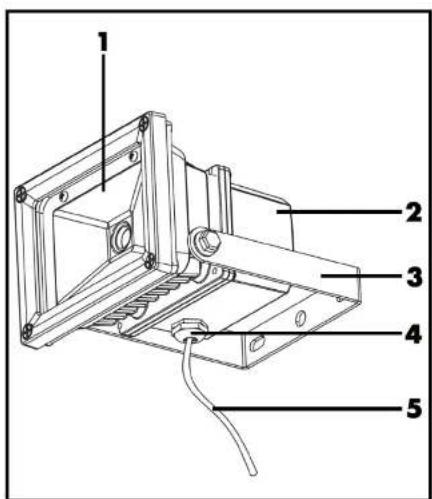

These Bedienungsanleitung ist mit einem ausklappbaren Umschlag versehen. Auf der Innenseite des Umschlags ist der LED-Strahler mit einer Bezifferung abgebildet. Die Ziffern haben folgende Bedeutung:

1 LED-Strahler
2 Anschlussdose
3 Montagebügel
4 Kabelverschraubung
5 Stromkabel (nicht im Lieferumfang / Hausanschluss)
6 Lusterklemme

Technische Daten

Marke: LIVARNO LUX

Modellbezeichnung: LSL 10 A2

Betriebsspannung: 220 - 240 V -, 50/60 Hz

Leistungsaufnahme

komplettter Akku LED-Strahler: 12,5 W (+/- 8%)

Leistungsaufnahme LED: 9,6 W (+/- 8%)

Schutzklasse: I (mit Schutzleiteranschluss)

Schutzart: IP65

Leuchtmittel: Citizen LED

Gesamtlichtstrom: 700 Im +/-5% (mit Abdeckung)

Farbtemperatur: ca. 5000 K (Neutralweiβ)

LED-Abstrahlwinkel: ca. 120°

Ra (Farbwiedergabeindex): 80

LED Lebensdauer: ca. 20000 Stunden

Abmessungen (B× H× T) ca. 11,5× 16× 9,6 cm (mit Bugel)

Gewicht: ca. 495 g

Geprüfte Sicherheit:

Sicherheitshinweise

Vor der ersten Verwendung des LED-Strahlers lesen Sieitte die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Bewahren Sie diese Bedienungsanleitung sorgfältig als zukünftige Referenz auf. Wenn Sie das Gerät verkaufen oder weitergeben, handigen Sie unbedingt auch diese Bedienungsanleitung aus.

Jede zersprungene Schutzabdeckung ist zu ersetzen.

Der LED-Strahler hat einen Schutzleiteranschluss. Der Schutzleiter (gelb/grün) muss an die gekennzeichnete Klemme angeschlossen werden.

WARNING! Dieses Symbol kennzeichnet wichtige Hinweise für den sicheren Betrieb des LED-Strahlers und zum Schutz des Anwenders.

Elektrische Geräte gehären nicht in Kinderhände. Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Kinder konnen mögliche Gefahren nicht immer richtig erkennen. Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr.

Falls Sie Rauchentwicklung, ungewöhnliche Gerausche oder Gerüche feststellen, schalten Sie den LED-Strahler dazu aus. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevore eine Überprüfung durch einen Fachmann durchgeführt wurde. Atmen Sie keinesfalls Rauch aus einem möglichen Gerätebrand ein. Sollen Sie davon Rauch eingeatmet haben,uchen Sie einen Arzt auf. Das Einatmen von Rauch kann gesundheitsschädlich sein.

Das Gehäuse des LED-Strahlersarf nicht beschädigt werden. Bei beschädigtem GehäusebestehtGefahr durch einen elektrischen Schlag.

Öffnen Sie niemals das Gehäuse des LED-Strahlers, da dieser keine zu wartenden Teile enthalt. Bei geöffnetem Gehäuse besteht Gefahr durch einen elektrischen Schlag.

Es dürfen keine Gegenstände an den LED-Strahler gehängt werden. Das Gehäuse ist nicht zum Tragen von Lasten geeignet. Andernfalls könnte der LED-Strahler beschädigt werden.

Benutzen Sie keinesfalls optische Instrumente, wie zum Beispiel ein Vergroßerungsglas, um direkt in den Lichtstrahl zu schauen. Dies kann zu Augenschäden führen. Bei dem Verdacht auf Augenschäden suchen Sie einen Arzt auf.

Urheberrecht

Alle Inhalte dieser Bedienungsanleitung unterliegen dem Urheberrecht und werden dem Leser ausschließlich als Informationsquelle bereitgestellt. Jegliches Kopieren oder Vervielfältigen von Daten und Informationen ist ohne ausdrückliche und schriftliche Genehmigung durch den Autor verboten. Dies betriff auch die gewerbliche Nutzung der Inhalte und Daten. Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Änderungen vorbehalten.

Vorder Inbetriebnahme

Entnehmen Sie den LED-Strahler und das Montagematerial aus der Verpackung.

Prufen Sie den LED-Strahler auf Beschädigungen. Bei Beschädigungen darf der LED-Strahler nicht im Betrieb genommen werden.

Montage

Die Montagearf nur von einer autorisierten Elektrofachkraft durchgefuhrt werden!

Der Stromkreis muss während der Montage abgeschalte sein!

Verwenden Sie geeignetes Werkzeug zur Montage.

Achten Sie beim Bohren der Bohrlocher darauf, dass keine in der Wand liegenden Leitungen beschädigt werden.

Verwenden Sie zum Beispiel ein Stromkabel [5] mit der Bezeichnung H05RN-F.

• Losen Sie den Montagebügel [3] vom LED-Strahler [1].
• Nutzen Sie den Montagebügel [3] als Vorlage zum Anzeichnen der zwei äußerten Bohrlicher.
• Bohren Sie nun die zwei Bohrlocher und befestigen Sie den Montagebügel [3] mittels der mitgelieferten Dübel und Schrauben.
• Öffnen Sie die Anschlussdose [2], indem Sie die vier Schrauben losen und die Abdeckung abnehmer.
• Lösener die Kabelverschraubung [4] und entnahme Siedie Gummidichtigung.
• Stecken Sie nun die Mutter der Kabelverschraubung [4] und dann die Gummidichtigung mit der flachen Seite zuerst auf das Stromkabel [5].
• Führn Sie das Stromkabel [5] durch die Kabelverschraubung [4].

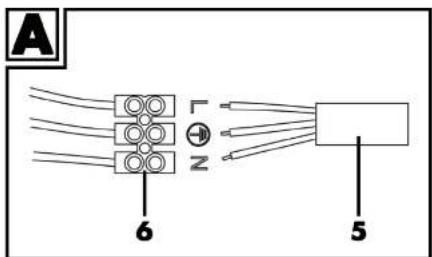

• Schlieben Sie das Stromkabel [5] mittels der Lüsterklemme [6] an. Achten Sie darauf, dass die einzelnen Adern des Stromkabels [5] korrekt angeschlossen werden.

Ader	Symbol	Bezeichnung
schwarz oder braun L Phase
blau	N	Neutral
gelb/grün	⓷	Schutzleiter

• Schrauben Sie nun das Stromkabel [5] mit der Gummidichtigung in der Kabelverschraubung [4] fest.
• Verschreiben Sie die Anschlussdose [2], indem Sie die Abdeckung mit den zuvor entfernten vier Schrauben wieder festschrauben. Achten Sie beim Verschreiben der Anschlussdose [2] darauf, dass der Dichtungsring in der Nut liegt. Ansonsten ist der IP-Schutz nicht gewährleistet.
• Befestigen Sie nun den LED-Strahler an dem Montagebügel [3]. Verwenden Sie dazu die zuvor entfernten Schrauben, Federringe und Unterlegscheiben. Achten Sie darauf, dass sich die Federringe zwischen LED-Strahler [1] und Montagebügel [3] befinden. Die Unterlegscheiben müssen zwischen Schraubenkopf und Montagebügel [3] liegen.

Inbetriebnahme

Nach dem Sie die Montage des LED-Strahlers wie zuvor beschrieben durchgeführt haben, können Sie den Stromkreis wieder eingehalten. Sie können den LED-Strahler nun über den entsprechenden Lichtschalter ihrer Hausinstallation ein- und ausschalten.

Wartung/Reinigung

Wartung

Das Leuchtmittel des LED-Strahlers besteht aus einer langlebigen LED. Diese ist nicht auswechselbar und muss nicht gewartet werden.

Reinigung

Stellen Sie sicher, dass keine Flüssigkeiten in das Gehäuse eindringen können. Es besteht die Gefahr eines elektrischen Schlages.

Verwenden Sie zur Reinigung des LED-Strahlers ein weiches, trockenes Tuch und keinesfalls Lösungsmittel oder Reiniger, die Kunststoff angreifen. Verwenden Sie bei stärkerer Verschmutzung nur ein leicht angefeuchtetes Tuch.

Umwelthinweise und Entsorgungsangaben

Wenn these Symbol eines durchgestruichen Abfalleimers auf einem Produkt angebracht ist, unterliegt these Product der europäischen Richtlinie 2012/19/EU. Alle Elektro- und Elektronikaltgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Auch das Leuchtmittel muss ebenso fachgerecht entsorgt werden.

Das Gerat darf nicht mit dem Haus- oder Sperrmull entsorgt werden. Informationen zu Sammelplatzzen oder Abholungsterminen erfahren Sie über ihre Gemeindeverwaltung oder über ihr örtliches Entsorgungsunternehmen. Führten Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Kartonagen können bei Altpapiersammlungen oder an öffentlichen Sammelplatzzen zur Wiederverwertung abgegeben werden. Folien und Kunststoffe des Lieferumfangs werden über ihr örtliches Entsorgungsunternehmen eingesammelt und umweltgerecht entsorgt.

Konformitätsvermerke

Dieses Gerät entspricht den grundlegenden Anforderungen und den anderen relevanten Vorschriften der EMV-Richtlinie 2004/108/EC, der Richtlinie für Niederspannungseräte 2006/95/EC, der ErP-Richtlinie 2009/125/EC sowie der RoHS Richtlinie 2011/65/EU. Die dazugehörige Konformitätserklärung finds Sie am Ende dieser Bedienungsanleitung.

Hinweise zu Garantie und Serviceabwicklung

Garantie der TARGA GmbH

Sie erhalten auf diesen Gerät 3 Jahre Garantie ab Kaufdatum.itte bewahren Sie den originen Kassenbon als Nachweis für den Kauf auf.itte lessen Sie vor Inbetriebnahme Ihres Produktes die beigeufige Dokumentation. Sollte esomal zu einem Problem kommt, welches auf diese Weise nicht gelöst werden kann, wenden Sie sichitte an unsere Hotline.itte halten Sie fur alle Anfragen die Artikelnummer bzw. wennvorhanden die Seriennummer bereit. Fur den Fall, dass eine Telefonische Lösung nicht möglich ist, wird durch unsere Hotline in Abhängigkeit der Fehlerursache ein weiterführrender Service veranlasst. In der Garantie wird das Produkt bei Material- oder Fabrikationsfehler - nach unserer Wahl - kostenlos repariert oder ersetzt. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Verbrauchsmaterial wie Batterien, Akkus und Leuchtmittel sind von der Garantie ausgeschlossen.

Ohre gesetzlichen Gewährleistungen gegenüber dem Verkauf bestehen...,
naben dieser Garantie und werden durch diese nicht eingeschränkt.

Service

Telefon: [phone]

E-Mail: [e-mail]

Telefon: [phone]

E-Mail: [e-mail]

Telefon: [phone]

E-Mail: [e-mail]

IAN:104499

Hersteller

TARGA GmbH

Coesterweg 45

59494 SOEST

DEUTSCHLAND / GERMANY

CE
