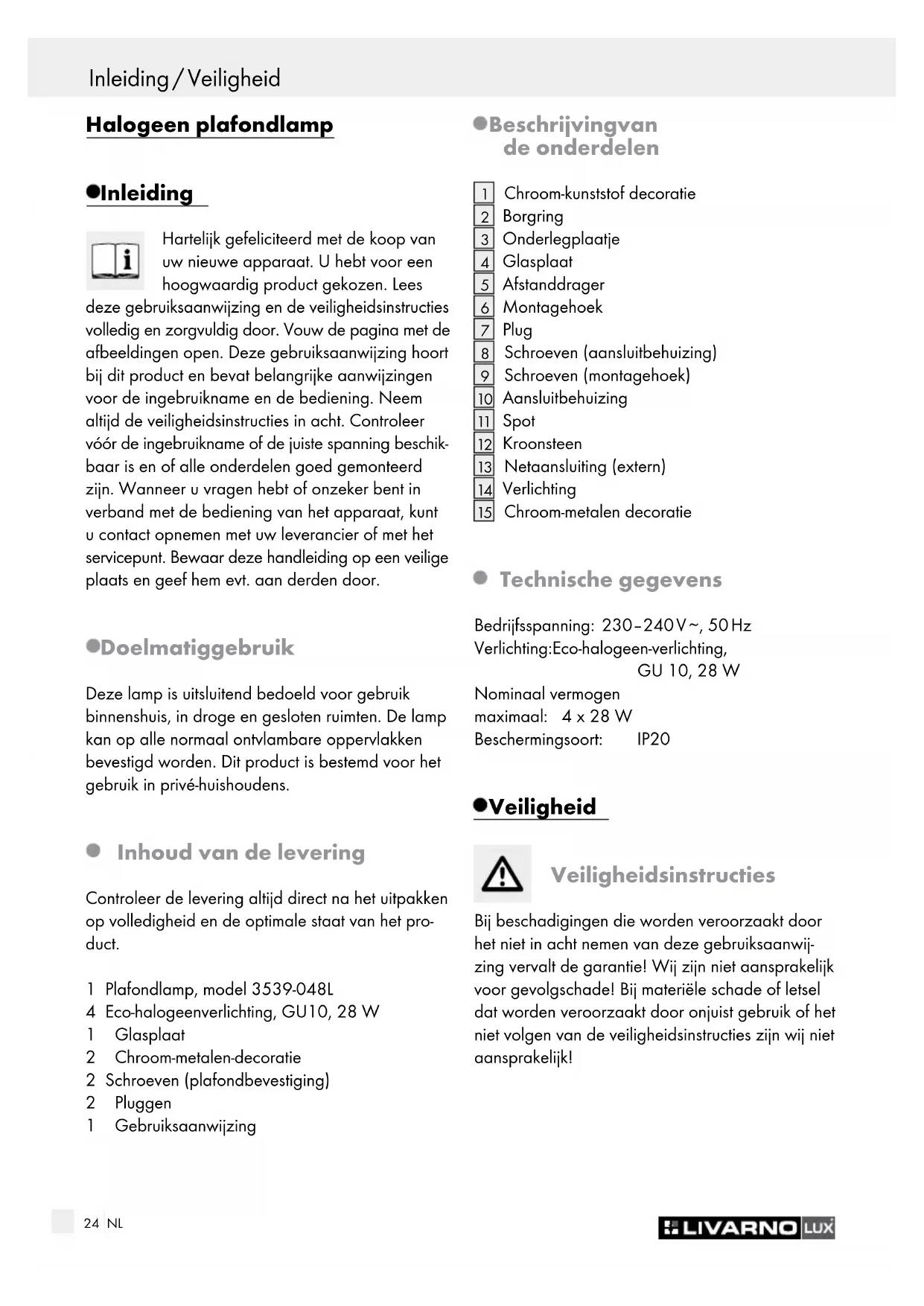

GEBRUIKSAANWIJZING IAN 75797 Livarno Lux

Chroom-kunststof decoratie

Schroeven (aansluitbehuizing)

Netaansluiting (extern)

Chroom-metalen decoratie Technische gegevens Bedrijfsspanning: 230–240 V ∼, 50 Hz Verlichting: Eco-halogeen-verlichting, GU 10, 28 W Nominaal vermogen maximaal: 4 x 28 W Beschermingsoort: IP20 Veiligheid Veiligheidsinstructies Bij beschadigingen die worden veroorzaakt door het niet in acht nemen van deze gebruiksaanwij- zing vervalt de garantie! Wij zijn niet aansprakelijk voor gevolgschade! Bij materiële schade of letsel dat worden veroorzaakt door onjuist gebruik of het niet volgen van de veiligheidsinstructies zijn wij niet aansprakelijk!25 NL Veiligheid / Voorbereiding Levensgevaar door stroomstoten Laat de elektronische installatie door een opge- leide electricien of een voor elektrische installa- ties aangewezen persoon uitvoeren. Controleer de lichten en de netaansluitkabel voor het uitsluiten op het net op eventuele be- schadigingen. Gebruik uw lichten nooit indien u een vorm van beschadiging aantreft. VOORZICHTIG! Beschadigde netkabels zor- gen voor levensgevaar door elektrische schokken. Neem in geval van beschadigingen, reparaties of andere problemen aan de lamp contact op met de klantenservice of met een elektricien. Verwijder voor de montage de beveiliging of schakel de beschermingsschakelaar in de stop- penkast uit (0-stand). Wees er voor de montage zeker van dat de beschikbare netspanning met de benodigde bedrijfsspanning van de lichten overeenkomt (230–240 V∼). Vermijd dat de lichten in contact komen met water of andere vloeistoffen. Open nooit één van de elektrische bedrijfsmid- delen en steek er géén voorwerpen in. Bij der- gelijke ingrepen bestaat levensgevaar door elektrische schokken. De lampen niet op vochtige of geleidende ondergrond installeren! Vermijd brand- en verwondingsgevaar GEVAAR VOOR LETSEL! Controleer na het uitpakken elke lamp en elk lampglas onmiddel- lijk op schade. Monteer de lampen niet met defecte verlichtingen en / of lampenglas. Neem in dit geval contact op met het servicepunt. VERBRANDINGSGEVAAR! Zorg ervoor dat de lichten uitgeschakeld en afgekoeld zijn voordat u deze aanraakt om verbrandingen te vermijden. Verlich- ting ontwikkelt in het gebied van de lampenkap een behoorlijke hitte. Laat de lamp volledig afkoelen. Vervang defecte verlichtingen direct door nieuwe. Verwijder voor de verlichtingsschakelaar altijd eerst de zekering of schakel de beschermings- schakelaar uit. 0,5 m BRANDGEVAAR! Monteer de lamp op een afstand van minstens 0,5 m van de verlichte materialen. Overmatige warmteontwikkeling kan tot brand leiden. Laat de verlichting of de verpakking niet onbe- heerd liggen. Plastic folie of zakken, kunststof- deeltjes etc. kunnen voor kinderen gevaarlijk speelgoed zijn. Zo handelt u correct Gebruik uitsluitend 220–240 V ∼ eco-halogeen- lampen met een G10-fitting en een maximaal vermogen van 28 Watt. Monteer de lichten zo, zodat ze tegen vocht en vuil zijn beschermd. Bereid de montage zorgvuldig voor en maak hier voldoende tijd voor vrij. Leg alle onderde- len en extra benodigde werktuigen of materiaal van tevoren overzichtelijk en grijpklaar neer. Wees altijd alert. Let er altijd op wat u doet en gebruik altijd uw volledige verstand. Monteer de verlichting niet als u ongeconcentreerd bent of zich onwel voelt. Voorbereiding Benodigde werktuigen en materiaal De genoemde werktuigen en materialen worden niet meegeleverd. Het gaat hierbij om niet-bin- dende informatie en waarden ter oriëntatie. De hoedanigheid van het materiaal is afhankelijk van de individuele omstandigheden ter plekke. - Potlood / Markeergereedschap - Spanningzoeker - Schroevendraaier26 NL - Boormachine - Boor (ca. ø 6 mm) - Zijsnijder - Leider Voor de installatie Belangrijk: Laat de installatie uitvoeren door een opgeleide elektricien of een voor elektro-installaties bevoegde persoon. Deze persoon moet op de hoogte zijn van de eigenschappen van de lamp en van de aansluitvoorwaarden. Maak uzelf vertrouwd met alle aanwijzingen en afbeeldingen in deze gebruiksaanwijzing en met de lichten zelf voor de installatie. Wees er voor de installatie zeker van dat aan de leiding, waaraan de lichten worden aange- sloten, geen spanning heeft. Verwijder hiervoor de zekering of schakel het betreffende stroom- circuit in de zekeringenkast uit (0-stand). Controleer hiervoor de spanningsvrijheid met een spanningstester. Montage Monteer de chroom-kunststof decoratie

de gladde kant van de glasplaat

door deze in de daarvoor bestemde openingen van de glasplaat

te drukken. Verwijder de fixatieschroef

en de onderleg- schijf

van de lichtbehuizing. Leg de glasplaat

op de daarvoor bestemde houders en onderlegschijven en monteer deze met een onderlegschijf

(zie afb.). Verwijder de zichtbare schroeven

aan de zijkant van de aansluitbehuizing

aan de achterkant eraf (zie afb.). Markeer de boorgaten met behulp van de montagehoek

voor de lange gaten voor de schroeven. Boor nu de bevestigingsgaten (ca. 6 mm, diepte ca. 40 mm). Zorg ervoor dat de leiding niet beschadigt. Zet de pluggen

met de meegeleverde schroeven

Verbind nu de aansluitkabel van de lichten met de bijgevoegde klemmen

met de netaan- sluitkabel (extern)

Opmerking: let erop dat de individuele geleider van de voedingskabel (extern) steeds correct aansluit: stroomvoerende geleider, zwart of bruin = symbool L, neutrale geleider, blauw = symbool N, beschermleider, groen- geel = symbool

Schoef de lichten nu met de schroeven

Gebruik voor de inzet van de verlichting

een schone, pluisvrije doek. Draai elke lamp

voorzichtig in de fitting en monteer ze met een ¼ draai naar rechts. Controleer de juiste montage. Steek de chroom-metalen decoratie

voor- zichtig op de verlichting

van de beweeg- bare spots

Uw lamp is nu gereed voor gebruik. Lichten uitlijnen Opmerking: verander de instelling van de lamp uitsluitend als deze is uitgeschakeld. Laat de lamp volledig afkoelen. Draai de verschillende spots

in de gewenste hoek. Controleer vervolgens of de spots

goed vastzitten. Verlichting wisselen

VOORZICHTIG! GEVAAR VOOR ELEK-

TRISCHE SCHOKKEN! Verwijder voor het Voorbereiding / Voor de installatie / Montage / Lichten uitlijnen / Verlichting wisselen27 NL wisselen van verlichting de lampen eerst van het stroomnet. Verwijder hiervoor de zekering of schakel het betreffende stroomcircuit in de zekeringenkast uit (0-stand).

VOORZICHTIG! GEVAAR VOOR VER-

BRANDING! Laat de lamp volledig afkoelen. Verwissel de verlichting

alleen als deze volledig is afgekoeld. Verwijder de chroom-metalen decoratie

Gebruik voor het verwisselen een schone, pluisvrije doek. Verwijder de defecte verlichting

uit de fitting. Gebruik uitsluitend 220–240 V∼ energiehalo- geenlampen met maximaal 28 watt en GU10- sokkel. Steek de nieuwe verlichting

voorzichtig op de verlichting

van de beweegbare spots

Onderhoud en reiniging

VOORZICHTIG! GEVAAR VOOR ELEK-

TRISCHE SCHOKKEN! Verwijder voor het reinigen van verlichting de lampen eerst van het stroomnet. Verwijder hiervoor de zekering of schakel het betref- fende stroomcircuit in de zekeringenkast uit (0-stand).

VOORZICHTIG! GEVAAR VOOR ELEK-

TRISCHE SCHOKKEN! Op basis van de elektri- sche veiligheid mag de verlichting nooit met water of andere vloeistoffen worden gereinigd of in zijn geheel in water worden gedompeld.
