MODE D'EMPLOI IAN 75797 Livarno Lux

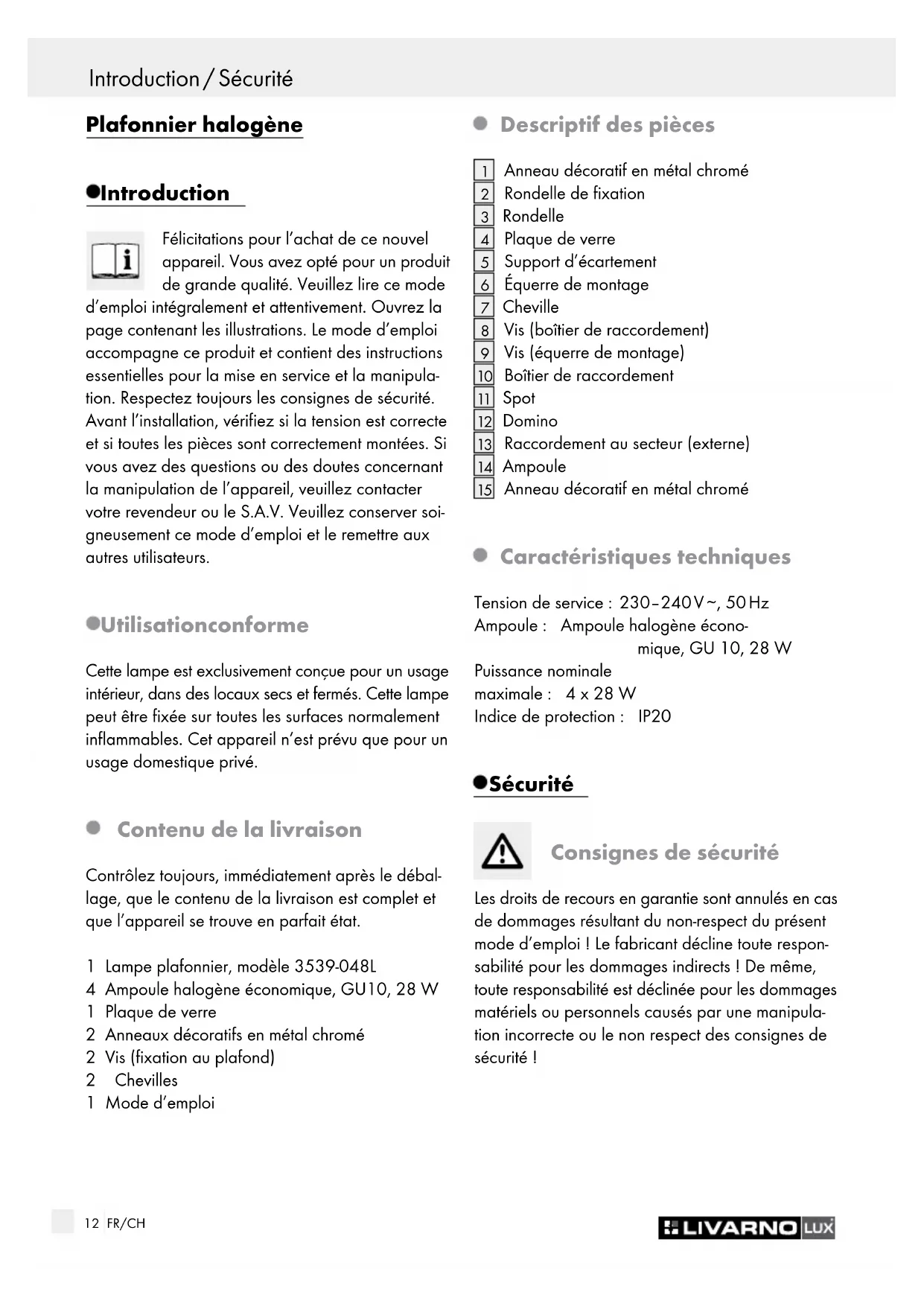

Instructions d‘utilisation et consignes de sécurité

Anneau décoratif en métal chromé

Support d’écartement

Vis (équerre de montage)

Raccordement au secteur (externe)

Anneau décoratif en métal chromé Caractéristiques techniques Tension de service: 230–240 V ∼, 50 Hz Ampoule: Ampoule halogène écono- mique, GU 10, 28 W Puissance nominale maximale: 4 x 28 W Indice de protection: IP20 Sécurité Consignes de sécurité Les droits de recours en garantie sont annulés en cas de dommages résultant du non-respect du présent mode d’emploi! Le fabricant décline toute respon- sabilité pour les dommages indirects! De même, toute responsabilité est déclinée pour les dommages matériels ou personnels causés par une manipula- tion incorrecte ou le non respect des consignes de sécurité! Introduction / Sécurité13 FR/CH Prévention de risques mortels par électrocution L’installation électrique doit être effectuée par un électricien ou par une personne dûment formée à cet effet. Avant chaque raccordement au secteur, contrô- lez le bon état de la lampe et du câble d’ali- mentation. N’utilisez jamais la lampe si vous constatez le moindre endommagement. ATTENTION! Des câbles secteur endommagés impliquent un danger de mort par électrocution. En cas d’endommagements, de réparations ou d’autres problèmes, veuillez contacter le service après-vente ou un électricien. Avant le montage, retirez le fusible ou coupez le disjoncteur de la boîte à fusibles (position 0). Avant le montage, vérifiez que la tension secteur corresponde à la tension de service requise de la lampe (230–240 V ∼). Évitez impérativement tout contact de la lampe avec de l’eau ou d’autres liquides. N’ouvrez jamais les composants électriques, ni n’insérez des objets quelconques dans ceux-ci. De telles interventions impliquent un danger de mort par électrocution. N’installez jamais la lampe sur un support humide ou conducteur de courant! Prévention de risque d’incendies et de blessures RISQUE DE BLESSURES! Immédiatement après le déballage, vérifiez le parfait état de chaque ampoule et verre de lampe. Ne montez pas la lampe avec des ampoules et / ou des verres de lampe défectueux(-ses). Dans ce cas, veuillez contacter le service après-vente pour faire remplacer une pièce défectueuse. RISQUE DE BRÛLURES! Afin d’éviter toute brûlure, vérifiez que la lampe est éteinte et suffisamment froide avant de la manipuler. L’ampoule dégage une forte chaleur au niveau de la tête de la lampe. Laissez refroidir la lampe complètement. Remplacez immédiatement toute ampoule défec- tueuse par une neuve. Avant de remplacer l’ampoule, retirez toujours le fusible en premier lieu ou coupez le disjoncteur de la boîte à fusible. 0,5 m RISQUE D’INCENDIE! La lampe doit être montée à une distance d’au moins 0,5 m des objets illumi- nés. Un dégagement de chaleur excessif peut provoquer un incendie. Ne laissez pas la lampe ou le matériel d’em- ballage traîner sans surveillance. Les films et les sachets en plastique, les éléments en matières synthétiques, etc. peuvent devenir des jouets dangereux dans les mains des enfants. Attitude à adopter Utilisez uniquement une ampoule halogène économique 220–240 V∼ avec un culot G10 et une puissance maximale de 28watts. Montez la lampe de telle sorte qu’elle soit pro- tégée de l’humidité, du vent et des saletés. Préparez soigneusement le montage et effec- tuez-le sans précipitation. Préparez toutes les pièces détachées et l’outillage ou le matériel requis et posez-les à portée de main. Soyez toujours vigilant! Faites toujours atten- tion à ce que vous faites et agissez raisonna- blement. N’effectuez jamais le montage de la lampe si vous n’êtes pas concentré ou si vous vous sentez mal. Préparation Outils et matériel nécessaires Les outils et matériels indiqués ne sont pas compris dans le contenu de la livraison. Il s’agit là de don- nées et de valeurs indicatives vous permettant de vous orienter. Les caractéristiques du matériel dépendent des conditions spécifiques sur place. Sécurité / Préparation14 FR/CH - Crayon / outil marqueur - Détecteur de tension - Tournevis - Perceuse - Foret (env. ø6 mm) - Pince coupante de côté - Échelle Avant l’installation Important: Le raccordement électrique doit être réalisé par un électricien professionnel ou une per- sonne formée à cela. Cette personne doit être infor- mée des caractéristiques de la lampe et des spécifications de raccordement. Avant l’installation, prenez bien connaissance de toutes les consignes et figures indiquées dans le présent mode d’emploi et familiarisez- vous avec la lampe. Avant l’installation, vérifiez l’absence de tension au niveau du câble auquel doit être raccordé la lampe. Pour ce faire, retirez le fusible ou coupez le disjoncteur de la boîte à fusible (position 0). Vérifiez l’absence de tension à l’aide d’un détecteur de tension. Montage Montez les anneaux décoratifs en plastique chromé

sur la face lisse de la plaque de verre

, en poussant dans les ouvertures pré- vues à cet effet dans la plaque de verre

du corps de la lampe. Disposez la plaque de verre

sur le support et les rondelles prévues à cet effet et montez-là à l’aide de la rondelle

(voir fig.). Retirez les vis visibles

sur le côté du boîtier de raccordement

ainsi que l’équerre de montage

sur la face arrière (voir fig.). Marquez les trous de perçage à l’aide des trous oblongs prévus pour les vis, dans l’équerre de montage

Percez ensuite les trous de fixation (env. 6 mm, profondeur env. 40 mm). Assurez-vous de ne pas endommager la ligne d’alimentation. Insérez les chevilles

dans les trous de per- çage. Fixez l’équerre de montage

avec les vis fournies

Reliez ensuite le câble de raccordement de la lampe avec le câble d’alimentation (externe)

à l’aide de la barrette de connexion fournie

Remarque: veillez à raccorder les divers conducteurs du câble d’alimentation (externe): conducteur de courant, noir ou brun = symbole L, conducteur neutre, bleu = symbole N, conduc- teur de protection, vert-jaune = symbole

, fixez la lampe sur l’équerre de montage

Pour la mise en place de l’ampoule

, utilisez un chiffon propre, non pelucheux. Enfichez avec précaution l’ampoule

dans la douille et montez-là en effectuant ¼ de tour vers la droite. Contrôlez la bonne fixation. Disposez avec précaution l’anneau décoratif en métal chromé

Votre lampe est à présent prête à fonctionner. Orientation de la lampe Remarque: modifiez uniquement l’orientation de la lampe lorsque celle-ci est éteinte. Laissez refroidir la lampe complètement. Tournez les spots

un à un dans la direction souhaitée. Pivotez les spots

un à un dans l’angle sou- haité. Vérifiez ensuite que les spots

sont bien fixés. Préparation / Avant l’installation / Montage / Orientation de la lampe15 FR/CH Remplacement de l’ampoule

ATTENTION! RISQUE D’ELECTROCU-

TION! Pour procéder au remplacement des am- poules, coupez tout d’abord l’alimentation secteur de la lampe. Pour ce faire, retirez le fusible ou cou- pez le disjoncteur de la boîte à fusible (position 0). ATTENTION! RISQUE DE BRÛLURES! Laissez la lampe refroidir complètement. Remplacez uniquement l’ampoule

lorsque celle-ci est complètement refroidie. Retirez l’anneau décoratif en métal chromé

Pour le remplacement de l’ampoule, utilisez un chiffon propre, non pelucheux. Retirez l’ampoule défectueuse

de la douille. Utilisez uniquement des ampoules halogènes économiques 220–240 V ∼ d’une puissance maximale de 28watts et équipées d’un culot GU10. Enfichez ensuite l’ampoule neuve

dans la douille. Contrôler la bonne fixation. Disposez ensuite avec précaution l’anneau décoratif en métal chromé

Entretien et nettoyage

ATTENTION! RISQUE D’ELECTROCU-

TION! Pour procéder au nettoyage, coupez tout d’abord l’alimentation secteur de la lampe. Pour ce faire, retirez le fusible ou coupez le disjoncteur de la boîte à fusible (position 0).
