MANUALE UTENTE IAN 75797 Livarno Lux

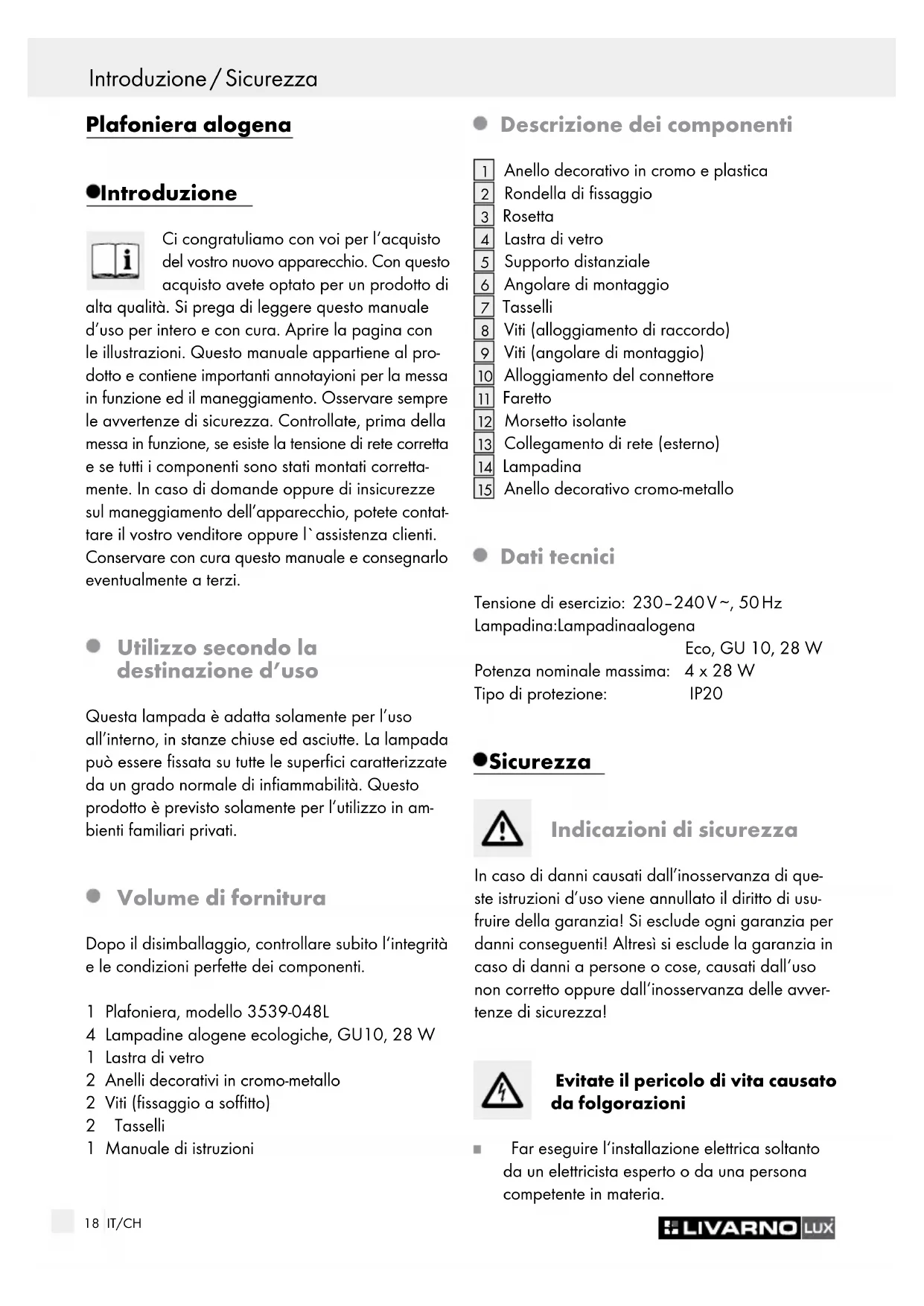

PLAFONIERA ALOGENA Indicazioni per l’uso e per la sicurezza

Anello decorativo in cromo e plastica

Rondella di fissaggio

Supporto distanziale

Angolare di montaggio

Viti (alloggiamento di raccordo)

Viti (angolare di montaggio)

Alloggiamento del connettore

Collegamento di rete (esterno)

Anello decorativo cromo-metallo Dati tecnici Tensione di esercizio: 230–240 V ∼, 50 Hz Lampadina: Lampadina alogena Eco, GU 10, 28 W Potenza nominale massima: 4 x 28 W Tipo di protezione: IP20 Sicurezza Indicazioni di sicurezza In caso di danni causati dall’inosservanza di que- ste istruzioni d’uso viene annullato il diritto di usu- fruire della garanzia! Si esclude ogni garanzia per danni conseguenti! Altresì si esclude la garanzia in caso di danni a persone o cose, causati dall‘uso non corretto oppure dall‘inosservanza delle avver- tenze di sicurezza! Evitate il pericolo di vita causato da folgorazioni Far eseguire l‘installazione elettrica soltanto da un elettricista esperto o da una persona competente in materia.19 IT/CH Sicurezza / Preparazione Prima di ogni collegamento alla rete elettrica controllare la lampada e il cavo di alimentazione per verificare l‘eventuale presenza di danni. Non utilizzare mai la lampada qualora si con- statassero dei danni. ATTENZIONE! In presenza di un cavo di ali- mentazione difettoso sussiste un pericolo di morte a causa di scossa elettrica! In caso di danni, necessità di riparazioni o altri problemi nell’utilizzo della lampada, rivolgersi al Centro di Assistenza o a un elettricista. Prima di eseguire il montaggio rimuovere il fusi- bile oppure disinserire l’interruttore automatico di linea nella scatola dei fusibili (posizione 0). Prima del montaggio, assicurarsi che la ten- sione di rete disponibile coincida con la ten- sione di funzionamento necessaria (230–240 V∼). Evitate il contatto della lampada con acqua o altri liquidi. Non aprire mai l‘apparecchiatura elettrica e non inserirvi mai oggetti. Questi interventi pos- sono causare pericolo di morte a seguito di scossa elettrica. Non fissare la lampada su un sottofondo umido o conduttore di elettricità! Evitate il pericolo di incendio e di ferite PERICOLO DI INFORTUNIO! Controllate subito ogni mezzo di illuminazionee il vetro della lampada per danneggiamenti, dopo averlo tolto dall´imballaggio. Non montare la lampada con lampadine e / o vetro della lampada danneggiati. In questo caso rivolgetevi per la loro sostituzione all´assistenza clienti. PERICOLO DI USTIONI! Per evi- tare bruciature, prima di toccare la lampada assicurarsi che essa sia spenta e si sia raffreddata. Le lampadine gene- rano un forte calore nella zona della testa della lampada. Fate raffreddare completamente la lampada. Sostituire i mezzi di illuminazione difettosi imme- diatamente con dei nuovi. Prima di sostituire la lampadina, rimuovere la protezione o spegnere l‘interruttore di sicurezza della lampada. 0,5 m PERICOLO D´INCENDIO! Mon- tare la lampada ad una distanza di almeno 0,5 metri dai materiali illu- minati. Un eccesso di calore può provocare incendi. Non riporre alla rinfusa la lampada o il mate- riale per imballaggio. Le buste e i film plastici, i pezzi in plastica ecc. possono essere un gio- cattolo pericoloso per i bambini. In questo modo vi comportate correttamente Utilizzare soltanto lampadine alogene eco- compatibili da 220–240 V ∼ con uno zoccolo di tipo G10 e una potenza massima di 28 Watt. Montare la lampada in modo tale che essa sia protetta da umidità, vento e sporcizia. Preparate con cura il montaggio e prendetevi tutto il tempo necessario. Preparatevi in anticipo i singoli pezzi e gli attrezzi oppure materiali necessari. Agire sempre con la massima attenzione! Tenete sempre conto di quello che fate e procedete sempre razionalmente. Non montate la lampada, quando non siete concentrati oppure quando non vi sentite bene. Preparazione Attrezzi e materiali necessari Gli attrezzi e materiali indicati non sono inclusi nella fornitura. Si tratta di indicazioni non vincolanti e valori per il vostro orientamento. Il tipo di mate- riale dipende dalle condizioni individuali in loco. - Marcatura con matita o pennarello - Indicatore di tensione - Cacciavite - Trapano20 IT/CH - Trapano (ca. ø 6 mm) - Taglierino - Conduttore Prima dell‘installazione Importante: il collegamento elettrico deve essere effettuato da un elettricista competente o da una persona esperta in materia. Questi deve conoscere le proprietà della lampada e le modalità di colle- gamento. Prima dell‘installazione, familiarizzare con le istruzioni e le figure di questo manuale. Prima dell‘installazione, assicurarsi che non ci sia tensione nella conduttura a cui si collega la lampada. A tal fine, rimuovere il fusibile o disat- tivare l‘interruttore di protezione nella scatola dei fusibili (posizione-0). Controllare l‘assenza di tensione tramite il tester per la tensione. Montaggio Montare gli anelli decorativi in cromo e pla- stica

sul lato liscio della lastra di vetro

premendo questi nelle aperture previste della lastra di vetro

Rimuovere la vite di fissaggio

dal corpo della lampada. Riporre la lastra di vetro

sul suo supporto previsto e sulle rondelle e montarle tramite la rondella

e la vite di fissaggio

(vedere figura). Rimuovere le viti visibili

lateralmente all‘al- loggiamento di raccordo

e togliere l‘ango- lare di montaggio

dal retro (vedere la figura). Contrassegnare i fori da eseguire con l‘aiuto dei fori ovali presenti nell‘angolare di montag- gio

e destinati alle viti. Eseguire dunque i fori di fissaggio (ø ca. 6 mm, profondità ca. 40 mm). Assicurarsi di non dan- neggiare la conduttura. Inserire i tasselli

nei fori. Fissare l‘angolare di montaggio

Collegare ora il cavo di collegamento della lampada per mezzo del morsetto fornito

con il cavo elettrico di rete (esterno)

Avviso: collegare in modo adeguato i singoli conduttori del cavo di alimentazione (esterno): conduttore di elettricità, nero o marrone = sim- bolo L, conduttore neutro, blu = simbolo N, conduttore di protezione, verde-giallo = sim- bolo

Avvitare ora la lampada per mezzo delle viti

con l‘angolare di montaggio

Per l‘inserimento della lampadina

usare un panno pulito e senza pelucchi. Infilare la lampadina

con premura nella presa e montarla ruotandola verso destra di ¼ di giro. Controllare che sia correttamente in sede. Infilare l‘anello decorativo in cromo-metallo

con premura sulla lampadina

La lampada acquistata è ora pronta per essere utilizzata. Regolazione della lampada Avviso: Modificare l‘orientamento della lampada solo se essa è spenta. Fate raffreddare completamente la lampada. Ruotare i singoli faretti

nella direzione desiderata. Orientare i singoli faretti

alle inclinazioni desiderate. Controllare poi che i faretti

siano salda- mente in sede. Sostituzione della lampadina

ATTENZIONE! PERICOLO DI SCOSSA

ELETTRICA! Per sostituire una lampadina, stac- care dapprima la lampada dalla rete elettrica. A tal fine, rimuovere il fusibile o disattivare l‘interrut- … / Prima … / Montaggio / Regolazione … / Sostituzione della lampadina21 IT/CH tore di protezione nella scatola dei fusibili (posizione-0).

ATTENZIONE! PERICOLO DI BRUCIA-

TURE! Lasciare raffreddare la lampada completa- mente. Sostituire la lampadina

solamente se si è completamente raffreddata. Rimuovere l‘anello decorativo in cromo-metallo

Per la sostituzione, usare un panno pulito e senza pelucchi. Rimuovere le lampadine difettose

dalle prese. Utilizzare esclusivamente lampadine alogene Eco da 220–240 V∼ con una potenza mas- sima di 28 Watt e con zoccolo GU10. Infilare la nuova lampadina

nella presa. Verificare che siano correttamente in sede. Infilare poi l‘anello decorativo in cromo-metallo

con premura sulla lampadina

Manutenzione e pulizia

ATTENZIONE! PERICOLO DI SCOSSA

ELETTRICA! Per la pulizia, staccare dapprima la lampada dalla rete elettrica. A tal fine, rimuovere il fusibile o disattivare l‘interruttore di protezione nella scatola dei fusibili (posizione-0).

ATTENZIONE! PERICOLO DI SCOSSA
