IAN 100654 - Illuminazione Livarno Lux - Manuale utente e istruzioni gratuiti

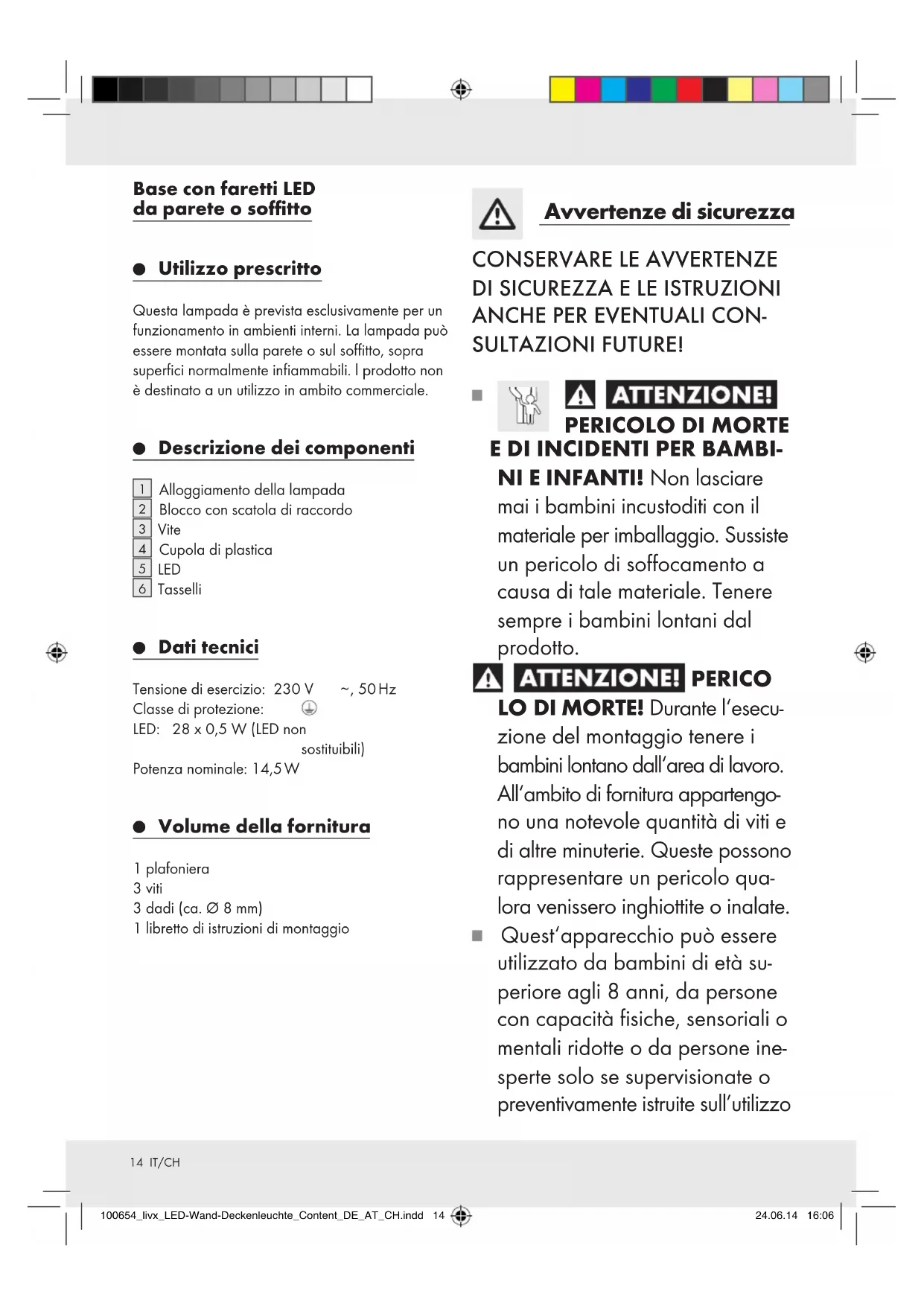

MANUALE UTENTE IAN 100654 Livarno Lux

Utilizzo prescritto Questa lampada è prevista esclusivamente per un funzionamento in ambienti interni. La lampada può essere montata sulla parete o sul soffitto, sopra superfici normalmente infiammabili. l prodotto non è destinato a un utilizzo in ambito commerciale.

Descrizione dei componenti

Alloggiamento della lampada

Blocco con scatola di raccordo

Dati tecnici Tensione di esercizio: 230 V

, 50 Hz Classe di protezione: LED: 28 x 0,5 W (LED non sostituibili) Potenza nominale: 14,5 W

Volume della fornitura 1 plafoniera 3 viti 3 dadi (ca. Ø 8 mm) 1 libretto di istruzioni di montaggio Avvertenze di sicurezza

NI E INFANTI! Non lasciare mai i bambini incustoditi con il materiale per imballaggio. Sussiste un pericolo di soffocamento a causa di tale materiale. Tenere sempre i bambini lontani dal prodotto. PERICO LO DI MORTE! Durante l‘esecu- zione del montaggio tenere i bambini lontano dall‘area di lavoro. All‘ambito di fornitura appartengo- no una notevole quantità di viti e di altre minuterie. Queste possono rappresentare un pericolo qua- lora venissero inghiottite o inalate. Quest‘apparecchio può essere utilizzato da bambini di età su- periore agli 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte o da persone ine- sperte solo se supervisionate o preventivamente istruite sull’utilizzo 100654_livx_LED-Wand-Deckenleuchte_Content_DE_AT_CH.indd 14 24.06.14 16:0615 IT/CH in sicurezza del prodotto e solo se informate dei pericoli legati al prodotto stesso. Non lasciare che i bambini giochino con l‘apparecchio. La pulizia e la manutenzione non devono essere eseguite dai bambini senza supervisione.

PERICOLO DI INCEN- DIO! Montare la lampada a una distanza di almeno 0,5 m dai materiali illuminati. Lo sviluppo di un calore eccessivo può provocare un incendio. Questa lampada è destinata esclusivamente all’utilizzo in locali interni. Pericolo di morte determinato da una scossa elettrica NOTA! A questo scopo, prima di eseguire il montaggio rimuovere il fusibile oppure disinserire l’in- terruttore automatico di linea nella scatola dei fusibili (posizione 0). Prima del montaggio, assicurarsi che la tensione di rete disponibile coincida con la tensione di fun- zionamento necessaria della lampada (230 V ∼). In caso con- trario non montare la lampada. Non aprire mai un apparecchio elettrico o inserire oggetti in esso. Tali interventi rappresentano un pericolo di morte a seguito di scossa elettrica. Evitare il contatto della lampada con acqua o altri liquidi. Evitare qualsiasi pericolo di incendio e di lesione

ATTENZIONE! PERICOLO DI

LESIONE! Subito dopo avere disimballato il prodotto, control- lare la lampadina e la lampada per verificare l’eventuale presen- za di danni. Non montare la lampada qualora si rilevassero dei danni. ATTENZIONE! PERICOLO DI BRUCIATURE! Prima di toc- care la lampada, assicurarsi che essa sia spenta e raffreddata da almeno 10 minuti. Le lampadine possono sviluppare un forte calore. Non è previsto il montaggio della luce nel bagno o nel WC. Previsto solo per l‘installazione all‘infuori dell‘aria delle mani. 100654_livx_LED-Wand-Deckenleuchte_Content_DE_AT_CH.indd 15 24.06.14 16:0616 IT/CH Il modo di procedere corretto è quello descritto in seguito Per il montaggio al soffitto è fornito in dotazione materiale di montaggio adatto per una tradi- zionale muratura solida. Prima del montaggio, verificare che il materiale di montaggio in dotazione sia adatto alle carat- teristiche della parete e del soffit- to su cui applicare la lampada. Montare la lampada in modo tale che essa sia protetta da acqua spruzzata e sporcizia.

Prima di eseguire il montaggio Importante: Fare eseguire la connessione elettrica da un elettricista qualificato oppure da una persona istruita a compiere tali interventi, giacché egli / essa deve conoscere le caratteristiche della lampada e le disposizioni regolanti l’esecuzione della connessione.

Montaggio Nota: Per il montaggio è necessario fare uso di un trapano. ATTENZIONE! PERICOLO DI LESIONE! Consultare le istruzioni d’uso del trapano.  1. Rimuovere la cupola di plastica

dall‘allog- giamento della lampada

. Premere legger- mente la cupola di plastica

lateralmente, per poterla rimuovere.  2. Mantenere l‘alloggiamento della lampada

contro la parete / il soffitto e contrassegnare il foro da eseguire. ATTENZIONE! Fare attenzione a non dan- neggiare le linee di alimentazione poste nella parete / nel soffitto.  3. Realizzare ora i fori di fissaggio (ca. Ø 8 mm).  4. Inserire i tasselli

nei fori. Se necessario fare uso di un martello.  5. Introdurre il cavo di collegamento di rete attra- verso il foro posto nell‘alloggiamento della lampada

e fissare la lampada con le viti

 6. Ora collegare il cavo di collegamento di rete con il blocco con scatola di raccordo

della lampada. Nota: Fare attenzione a che i singoli conduttori del cavo di collegamento di rete (esterno) siano collegati correttamente.  7. Montare la cupola di plastica

nuovamente sull‘alloggiamento della lampada

. Incastra- re i ganci di plastica nella fessura dell‘alloggia- mento della lampada

Manutenzione e pulizia

SEGUITO DI SCOSSA ELETTRICA! Prima di eseguire un qualsiasi intervento alla lampa- da, disinserire il circuito nella scatola dei fusibi- li o rimuovere in essa i fusibili a vite.

SEGUITO DI SCOSSA ELETTRICA! Per mo- tivi di sicurezza elettrica la lampada non deve essere mai pulita con acqua o altri liquidi, oppure immersa in acqua. 100654_livx_LED-Wand-Deckenleuchte_Content_DE_AT_CH.indd 16 24.06.14 16:0617 IT/CH

ATTENZIONE! PERICOLO DI BRUCIA-

TURE! Spegnere la lampada. Fare raffreddare completamente la lampada (per almeno 10 minuti). j Per la pulizia utilizzare solamente un panno asciutto e privo di peli.

Smaltimento L’imballaggio è costituito di materiali ecologici che si possono smaltire nei punti di raccolta per riciclaggio locali. Informarsi presso l’amministrazione cittadina o comunale sulle possibilità di smaltimento del prodotto usato. Non smaltire in nessun caso l’apparec- chio / l’articolo nella normale spazzatura domestica. Smaltire l’apparecchio / l’articolo e la lampadina presso un punto di smaltimento autorizzato oppure attraverso un punto di smaltimento comunale. Osservare le prescrizioni di legge in vigore. In caso di dubbi mettersi in contatto con il punto di smaltimento. Garanzia L‘apparecchio è stato prodotto secondo severe direttive di qualità e controllato con premura prima della consegna. In caso di difetti del prodotto, l‘ac- quirente può far valere i propri diritti legali nei con- fronti del venditore. Questi diritti legali non vengono limitati in alcun modo dalla garanzia di seguito riportata. Se entro 3 anni dalla data di acquisto di questo prodotto si rileva un difetto di materiale o di fabbri- cazione, il prodotto verrà riparato o sostituito gratu- itamente, a nostra discrezione. Il termine di garanzia ha inizio a partire dalla data di acquisto. Conser vare lo scontrino di acquisto originale in buone condi- zioni. Questo documento servirà a documentare l‘avvenuto acquisto. L‘apparecchio da Lei acquistato dà diritto ad una garanzia di 3 anni a partire dalla data di acquisto. La presente garanzia decade nel caso di danneg- giamento del prodotto, di utilizzo o di manutenzio- ne inadeguati. La prestazione di garanzia vale sia per difetti di materiale che per difetti di fabbricazione. La pre- sente garanzia non si estende a parti del prodotto soggette a normale usura e che possono essere identificate, pertanto, come parti soggette a usura (p. es., le batterie), né a danni su parti staccabili, come interruttore, batterie o simili, realizzate in ve tro. 100654_livx_LED-Wand-Deckenleuchte_Content_DE_AT_CH.indd 17 24.06.14 16:0618 Sie benötigen · Il vous faut Le servono:
