MANUAL DE USUARIO IAN 279099 Livarno Lux

Instrucciones de montaje, de uso y de seguridad

Tornillos de fijación (carcasa de conexión)

Tornillos (soporte de montaje)

Cable de conexión a red (externo)

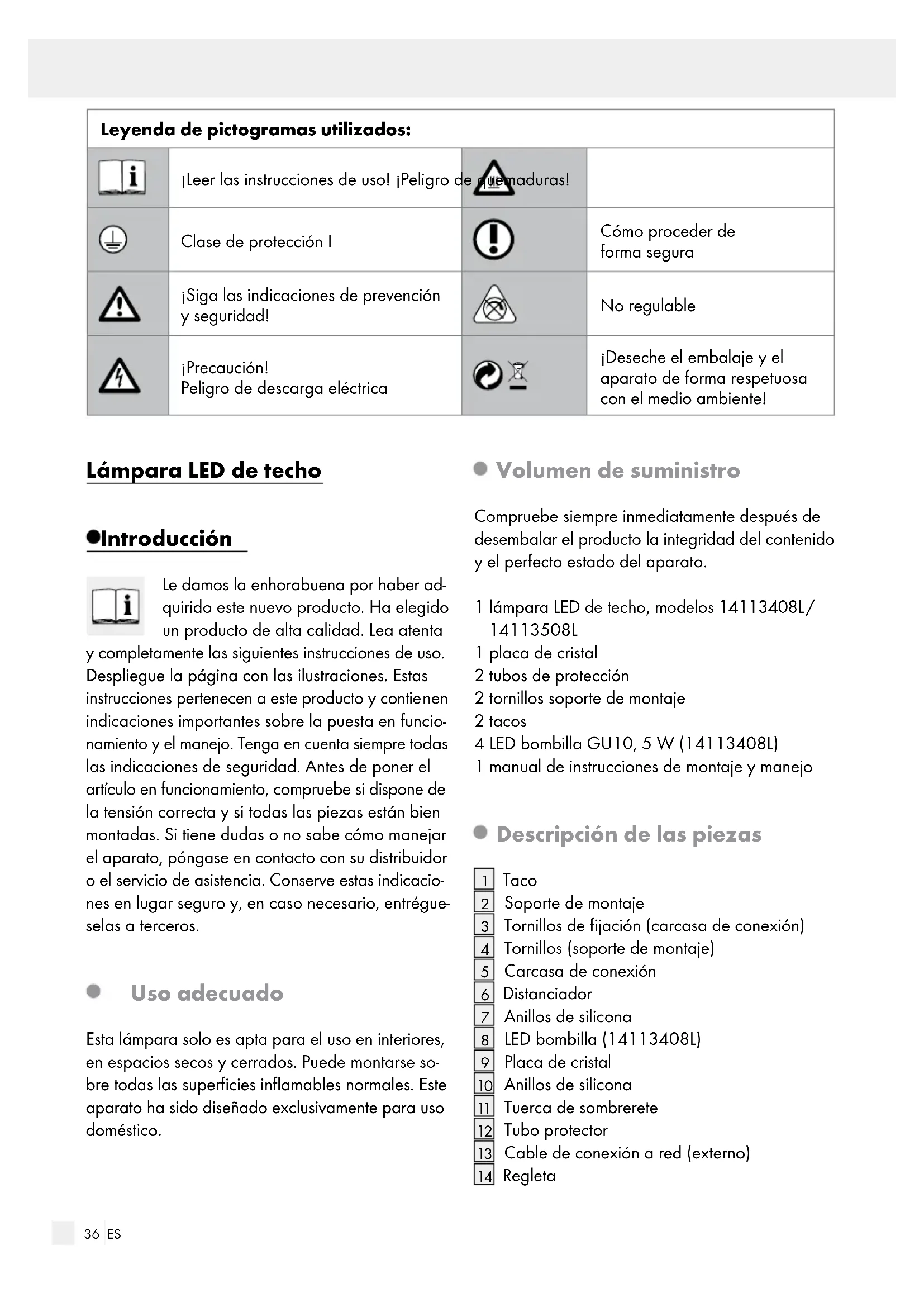

Regleta Leyenda de pictogramas utilizados: ¡Leer las instrucciones de uso! ¡Peligro de quemaduras! Clase de protección I Cómo proceder de forma segura ¡Siga las indicaciones de prevención y seguridad! No regulable ¡Precaución! Peligro de descarga eléctrica ¡Deseche el embalaje y el aparato de forma respetuosa con el medio ambiente!37 ES Introducción / Seguridad Introducción Características técnicas N.º art.: 14113408L / 14113508L Tensión de funcionamiento: 230 - 240 V

, 50 Hz (14113508L) Potencia nominal: 4 x 5 W (14113408L) 1 x 10,5 W (14113508L) Bombilla: 4 x LED GU10, 5 W (14113408L) 1 x Módulo LED, 10,5 W (LED no intercambiable 14113508L) Factor de potencia / Corriente nominal por Módulo LED: 0,54 / 80 mA (14113508L) Clase de protección: I / Tipo de protección: IP20 Seguridad Indicaciones de seguridad ¡El derecho de garantía quedará anulado en caso de producirse daños por no tener en cuenta estas instrucciones de uso! ¡No se asumirá responsabili- dad alguna por daños indirectos! En caso de que el manejo inadecuado del producto o el incumpli miento de las indicaciones de seguridad provoquen daños materiales o personales, ¡no se asumirá ninguna responsabilidad! No deje la lámpara ni el material de embalaje sin supervisión. Las láminas y bolsas de plástico, las piezas de plástico, etc., pueden convertirse en juguetes peligrosos para los niños. ¡Precaución! Peligro de descarga eléctrica La instalación eléctrica la debe realizar un electricista formado o una persona instruida en instalaciones eléctricas. Antes de conectar el aparato a la red, compruebe que la lámpara y el cable estén en perfecto es- tado. Nunca utilice la lámpara si detecta algún tipo de daño. ¡CUIDADO! Los cables de red dañados con- llevan peligro de muerte por descarga eléctrica. En caso de daños, reparaciones u otros proble- mas en la lámpara, diríjase al servicio de man- tenimiento o a un técnico electricista. Antes del montaje, retire el fusible o desconecte el interruptor automático de la caja de fusibles (posición 0). Asegúrese antes de cada montaje de que la corriente nominal disponible coincida con la tensión de funcionamiento necesaria de la lám- para (230 - 240 V

14113508L). Evite que la lámpara entre en contacto con agua u otros líquidos. Nunca abra el equipo eléctrico ni introduzca objetos en el mismo. Esto puede suponer peligro de muerte por descarga eléctrica. ¡No instalar la lámpara sobre una superficie húmeda o conductora! Los cables de conexión deben recubrirse con los tubos de protección incluidos. Cómo prevenir incendios y lesiones ¡RIESGO DE LESIONES! Compruebe el es- tado de cada vidrio y bombilla inmediatamente después de desempaquetar. No monte la lámpara con bombillas y / o vidrios defectuosos. En este caso, póngase en contacto con el servicio de mantenimiento para su susti- tución. No mire directamente al foco de luz (bombilla, LED, etc.).38 ES Puesta en funcionamiento / Mantenimiento y limpiezaSeguridad / Preparativos / Antes de la instalación / Puesta en funcionamiento ¡PELIGRO DE QUEMADURAS! Asegúrese de que la lámpara esté apagada y fría antes de tocarla para evitar quemaduras. Las bombillas generan muc

calor en la zona del cabezal. Deje que la lámpara se enfríe completamente. Solo para (14113508L): La fuente de ilu- minación de esta lámpara no es reemplazable. Si la fuente de iluminación llega al final de su vida útil, deberá reemplazar la lámpara por completo. Solo para (14113408L): Utilice únicamente bombillas LED con una potencia máxima de 5 W. Cómo proceder de forma segura Monte la lámpara de modo que esté protegida de la humedad, el viento y la suciedad. Prepare cuidadosamente el montaje y dedíquele el tiempo suficiente. Antes de comenzar, ordene todas las piezas y asegúrese de que las tiene a mano junto con el resto de herramientas o material que se necesite. ¡Proceda siempre con sumo cuidado! Preste mucha atención a lo que hace y actúe siempre con sentido común. Bajo ningún concepto monte la lámpara si está distraído o no se en- cuentra bien. Preparativos Herramientas y materiales necesarios Las herramientas y los materiales mencionados no se incluyen en el volumen de suministro. Los valores y datos tratados son aproximados y meramente orien- tativos. Los materiales necesarios dependerán de las circunstancias particulares de cada situación. - Lápiz / herramienta de marcación - Comprobador de tensión - Destornillador - Taladro - Taladro (aprox. ø 6 mm) - Alicates - Escalera Antes de la instalación Importante: Encargue la instalación eléctrica a un electricista o a una persona especialmente cualificada para ello. Esta persona deberá conocer las carac- terísticas de la lámpara y las normas de conexión. Familiarícese antes de la instalación con todas las indicaciones e imágenes de estas instruccio- nes, así como con la propia lámpara. Asegúrese antes de la instalación de que el cable al que se vaya a conectar la lámpara no tenga tensión. Para ello, retire el fusible o des- conecte el interruptor automático en la caja de fusibles (posición 0). Compruebe que no hay tensión con un compro- bador de tensión. Puesta en funcionamiento Cómo montar la lámpara Retire de la carcasa de conexión lateral

los tornillos de fijación visibles

y retire el soporte de montaje

de la parte trasera. Solo para modelo 14113408L: Para colocar las bombillas

, utilice un paño limpio y sin pelusas. Introduzca una bombilla

GU10 con cui- dado en cada portalámparas y móntelas con ¼ de giro hacia la derecha. Suelte la tuerca de caperuza

de los distanciadores

Retire una arandela de silicona de cada dis- tanciador

en el distancia- dor

Asegúrese de que la decoración queda hacia afuera.39 ES Puesta en funcionamiento / Mantenimiento y limpiezaSeguridad / Preparativos / Antes de la instalación / Puesta en funcionamiento Vuelva a colocar las arandelas de silicona en los distanciadores

y atorníllelas con las tuercas de caperuza

Solo para modelo 14113508L: Suelte la tuerca de caperuza

de los distanciadores

Retire una arandela de silicona de cada dis- tanciador

en el distancia- dor

Asegúrese de que el lado rugoso queda hacia abajo. Vuelva a colocar las arandelas de silicona en los distanciadores

y atorníllelas con las tuercas de caperuza

Compruebe que esté correctamente colocado. Marque los agujeros para taladrar con ayuda de los orificios previstos para los tornillos en el soporte de montaje

Taladre a continuación los orificios de fijación (aprox. 6 mm, profundidad aprox. 30 mm). Asegúrese de no dañar la línea de alimentación. Lleve el cable de alimentación (externo)

través del tubo de protección

Introduzca los tacos

en los orificios taladrados. Fije el soporte de montaje

con los tornillos incluidos

Conecte a continuación el cable de conexión de la lámpara con la regleta

al cable de alimentación (externo)

Nota: Asegúrese de que cada uno de los conductores de la conexión de alimentación (externo)

están correctamente conectados: conductor de corriente, negro o marrón = sím- bolo L; conductor neutro, azul = símbolo N; con- ductor de protección, verde-amarillo = símbolo . A continuación fije la lámpara mediante los tor- nillos de fijación

al soporte de montaje

Vuelva a colocar el fusible o conecte el inter- ruptor automático de protección en la caja de fusibles (posición I). La lámpara está ahora lista para usarse. Cambiar la bombilla (14113408L)

¡CUIDADO! ¡PELIGRO DE DESCARGA

ELÉCTRICA! Para cambiar la bombilla desco- necte primero la lámpara de la red eléctrica. Para ello, retire el fusible o desconecte el interruptor automático en la caja de fusibles (posición 0).

¡CUIDADO! ¡PELIGRO DE QUEMADU-

RAS DEBIDO A SUPERFICIES CALIENTES! Deje que la lámpara se enfríe completamente. Suelte las tuercas de caperuza

de los distanciadores

Retire una arandela de silicona de cada dis- tanciador

Nota: Asegúrese de que la arandela de silicona esté debajo de la placa de cristal. Es posible que las arandelas se caigan al quitar las placas. Saque la bombilla defectuosa GU10 del por- talámparas. Para cambiar la bombilla utilice un paño limpio, sin pelusas. Introduzca una bombilla GU10 nueva con cui- dado en cada portalámparas y móntela con ¼ de giro hacia la derecha. Compruebe que haya una arandela de silicona en cada distanciador. Coloque la placa de cristal en el distanciador. Asegúrese de que la decoración queda hacia afuera. Vuelva a colocar las arandelas de silicona en los distanciadores

y atorníllelas con las tuercas de caperuza

Mantenimiento y limpieza

¡CUIDADO! ¡PELIGRO DE DESCARGA

ELÉCTRICA! Desenchufe la lámpara de la red eléctrica para la limpieza. Para ello, retire el fusible o desconecte el interruptor automático en la caja de fusibles (posición 0).

¡CUIDADO! ¡PELIGRO DE DESCARGA
