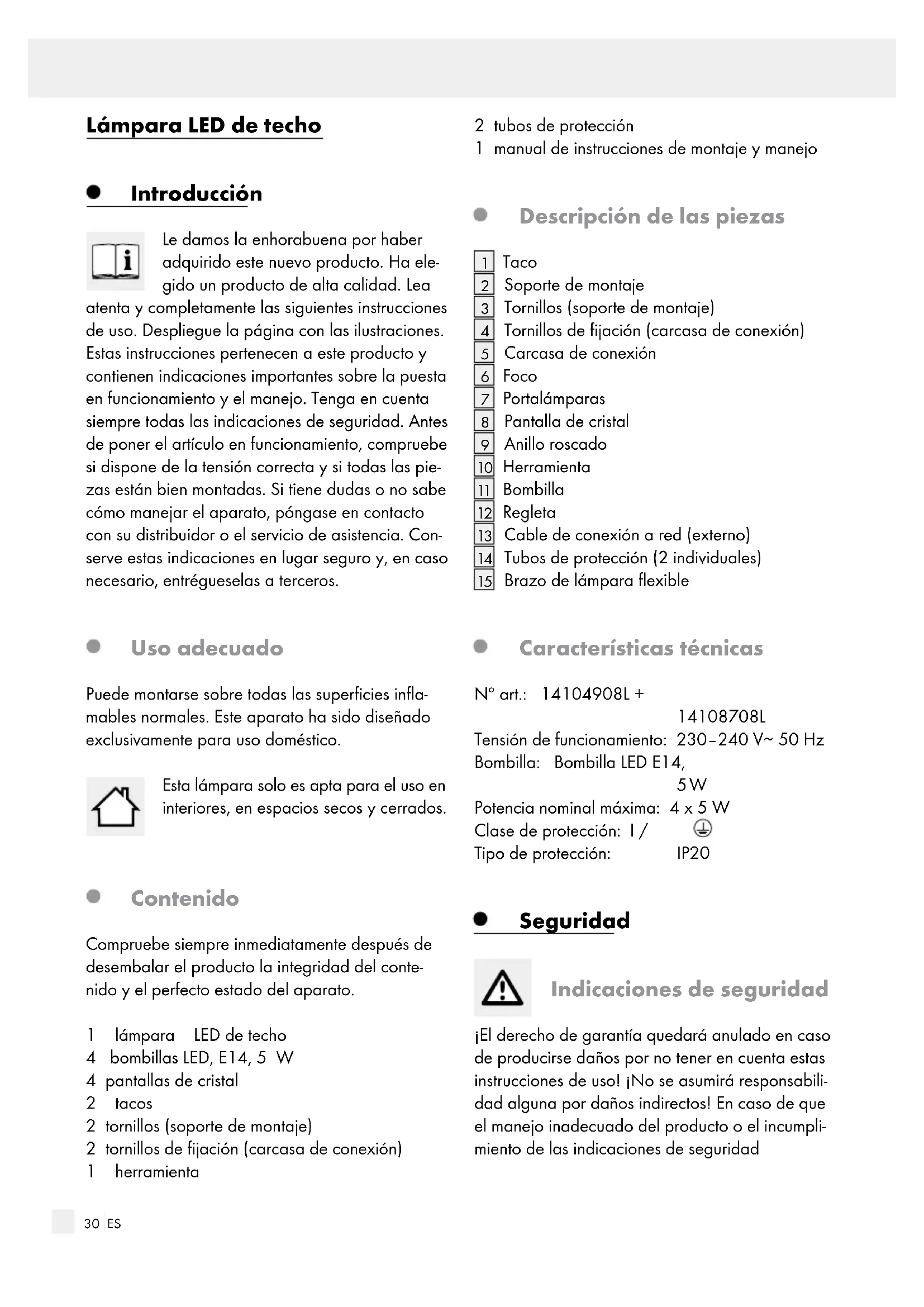

MANUAL DE USUARIO IAN 273725 Livarno Lux

Tornillos (soporte de montaje)

Tornillos de fijación (carcasa de conexión)

Cable de conexión a red (externo)

Tubos de protección (2 individuales)

Brazo de lámpara flexible Características técnicas Nº art.: 14104908L + 14108708L Tensión de funcionamiento: 230–240 V∼ 50 Hz Bombilla: Bombilla LED E14, 5 W Potencia nominal máxima: 4 x 5 W Clase de protección: I / Tipo de protección: IP20 Seguridad Indicaciones de seguridad ¡El derecho de garantía quedará anulado en caso de producirse daños por no tener en cuenta estas instrucciones de uso! ¡No se asumirá responsabili- dad alguna por daños indirectos! En caso de que el manejo inadecuado del producto o el incumpli- miento de las indicaciones de seguridad31 ES Seguridad Introducción / Seguridad provoquen daños materiales o personales, ¡no se asumirá ninguna responsabilidad! Cómo evitar el peligro de muerte por descarga eléctrica La instalación eléctrica la debe realizar un elec- tricista formado o una persona instruida en ins- talaciones eléctricas. Antes de conectar el aparato a la red, compruebe que la lámpara y el cable estén en perfecto es- tado. Nunca utilice la lámpara si detecta algún tipo de daño. ¡CUIDADO! Los cables de red dañados con- llevan peligro de muerte por descarga eléctrica. En caso de daños, reparaciones u otros pro- blemas en la lámpara, diríjase al servicio de mantenimiento o a un técnico electricista. Antes del montaje, retire el fusible o desconecte el interruptor automático de la caja de fusibles (posición 0). Asegúrese antes de cada montaje de que la corriente nominal disponible coincida con la tensión de funcionamiento necesaria de la lám- para (230–240 V ∼). Evite que la lámpara entre en contacto con agua u otros líquidos. Nunca abra el equipo eléctrico ni introduzca objetos en el mismo. Esto puede suponer peli- gro de muerte por descarga eléctrica. ¡No instalar la lámpara sobre una superficie húmeda o conductora! Cómo prevenir incendios y lesiones ¡RIESGO DE LESIONES! Compruebe el es- tado de cada vidrio y bombilla inmediatamente después de desempaquetar. No monte la lámpara con bombillas y / o vidrios defectuosos. En este caso, póngase en contacto con el servicio de mantenimiento para su susti- tución. ¡PELIGRO DE QUEMADURAS! Asegúrese de que la lámpara esté apagada y fría antes de tocarla para evitar quemaduras. Las bombillas generan mucho calor en la zona del cabezal. Deje que la lámpara se enfríe completamente. Sustituya inmediatamente las bombillas defec- tuosas por otras nuevas. Antes de cambiar la bombilla, retire el fusible o desconecte el inte- rruptor automático de la corriente. 0,5 m ¡RIESGO DE INCENDIO! Monte la lámpara a una distancia de al menos 0,5 m con respecto a los ob- jetos iluminados. Si se genera demasiado calor, podría provocarse un incendio. No deje la lámpara ni el material de embalaje sin supervisión. Las láminas y bolsas de plástico, las piezas de plástico, etc., pueden convertirse en juguetes peligrosos para los niños. ¡ATENCIÓN! Cuando la luz esté encendida, no mirar al LED directamente a poca distancia. No observar el LED con un instrumento óptico (por ej. una lupa). La bombilla adjunta no está indi- cada para un atenuador de luz o un interruptor electrónico. Cómo proceder de forma segura Utilice únicamente bombillas de 230–240 V∼ con un portalámparas E14 y una potencia máxima de 5 vatios. Monte la lámpara de modo que esté protegida de la humedad, el viento y la suciedad. Prepare cuidadosamente el montaje y dedíquele el tiempo suficiente. Antes de comenzar, ordene todas las piezas y asegúrese de que las tiene a mano junto con el resto de herramientas o material que se necesite. ¡Proceda siempre con sumo cuidado! Preste mucha atención a lo que hace y actúe siempre con sentido común. Bajo ningún concepto monte la lámpara si está distraído o no se encuentra bien.32 ES Puesta en funcionamiento / Mantenimiento y limpieza / Desecho del producto Preparativos / Antes de la instalación / Puesta en funcionamiento Preparativos Herramientas y materiales necesarios Las herramientas y los materiales mencionados no se incluyen en el volumen de suministro. Los valores y datos tratados son aproximados y meramente orientativos. Los materiales necesarios dependerán de las cir- cunstancias particulares de cada situación. - Lápiz / herramienta de marcación - Comprobador de tensión - Destornillador - Taladro - Broca (ø aprox. 0,6 cm) - Alicates - Escalera Antes de la instalación Importante: encargue la instalación eléctrica a un electricista cualificado o a una persona formada especialmente en instalaciones eléctricas. Esta per- sona deberá conocer las características de la lám- para y las normas de conexión. Familiarícese antes de la instalación con todas las indicaciones e imágenes de estas instruc- ciones, así como con la propia lámpara. Asegúrese antes de la instalación de que el cable al que se vaya a conectar la lámpara no tenga tensión. Para ello, retire el fusible o des- conecte el interruptor automático en la caja de fusibles (posición 0). Compruebe que no hay tensión con un com- probador de tensión. Puesta en funcionamiento Cómo montar la lámpara Antes del montaje, retire el fusible o desconecte el interruptor automático de la caja de fusibles (posición 0). Retire de la carcasa de conexión lateral

los tornillos de fijación visibles

y retire el soporte de montaje

de la parte trasera. Marque los agujeros para taladrar con ayuda de los orificios previstos para los tornillos

en el soporte de montaje

A continuación taladre los orificios de fijación (ø aprox. 6 mm, profundidad aprox. 40 mm). Asegúrese de no dañar la línea de alimentación. Introduzca los tacos

en los orificios taladra- dos. Fije el soporte de montaje

con los tornillos incluidos

Lleve el cable de alimentación (externo)

través del tubo de protección

Conecte a continuación el cable de conexión de la lámpara con la regleta

al cable de alimentación (externo)

Preste atención a la correspondencia de colores de los cables conectados (cable conductor, ne- gro o marrón = símbolo L, cable neutro, azul = símbolo N). Conecte a continuación el conductor de pro- tección (verde-amarillo) con el terminal de puesta a tierra de la carcasa de conexión

A continuación fije la lámpara mediante los tornillos de fijación

al soporte de montaje

Gire el anillo roscado

Encaje la pantalla de cristal

con cuidado sobre el portalámparas

y fíjela atornillando el anillo roscado

con ayuda de la herra- mienta incluida

Para cambiar la bombilla

utilice un paño limpio, sin pelusas. Enrosque la bombilla LED E14 en el portalám- paras en el sentido de las agujas del reloj.33 ES Puesta en funcionamiento / Mantenimiento y limpieza / Desecho del producto Preparativos / Antes de la instalación / Puesta en funcionamiento Vuelva a colocar el fusible o conecte el inte- rruptor automático de protección en la caja de fusibles (posición I). La lámpara ya está lista para usarse. Orientar el foco / brazo de la lámpara Cambie la orientación del foco

/ brazo de la lámpara

únicamente cuando la luz esté apagada. Deje que la lámpara se enfríe completamente. Oriente los focos

en la dirección deseada girándolos desde la base. Los focos se pueden girar unos 320°. Oriente los focos en la dirección deseada

girándolos desde la base. Cambiar la bombilla

¡CUIDADO! ¡PELIGRO DE DESCARGA

ELÉCTRICA! Para cambiar la bombilla desconecte primero la lámpara de la red eléctrica. Para ello, retire el fusible o desconecte el interruptor automá- tico en la caja de fusibles (posición 0). Deje que la lámpara se enfríe completamente. Saque la bombilla LED E14 defectuosa del portalámparas girándola en sentido contrario a las agujas del reloj. Para cambiar la bombilla, utilice un paño limpio y sin pelusas. Utilice únicamente bombillas de 230–240 V∼ con un portalámparas E14 y una potencia máxima de 5 vatios. Enrosque la bombilla LED E14 en el portalám- paras en el sentido de las agujas del reloj. Compruebe que está colocada correctamente. Vuelva a colocar el fusible o conecte el inte- rruptor automático de protección en la caja de fusibles (posición I). Mantenimiento y limpieza

¡CUIDADO! ¡PELIGRO DE DESCARGA

ELÉCTRICA! Desenchufe la lámpara de la red eléctrica para la limpieza. Para ello, retire el fusible o desconecte el interruptor automático en la caja de fusibles (posición 0).

¡CUIDADO! ¡PELIGRO DE DESCARGA

ELÉCTRICA! Por razones de seguridad eléctrica, nunca limpie la lámpara con agua u otros líquidos ni la sumerja en agua.

¡CUIDADO! ¡PELIGRO DE QUEMADU-
