MANUAL DE USUARIO IAN 274099 Livarno Lux

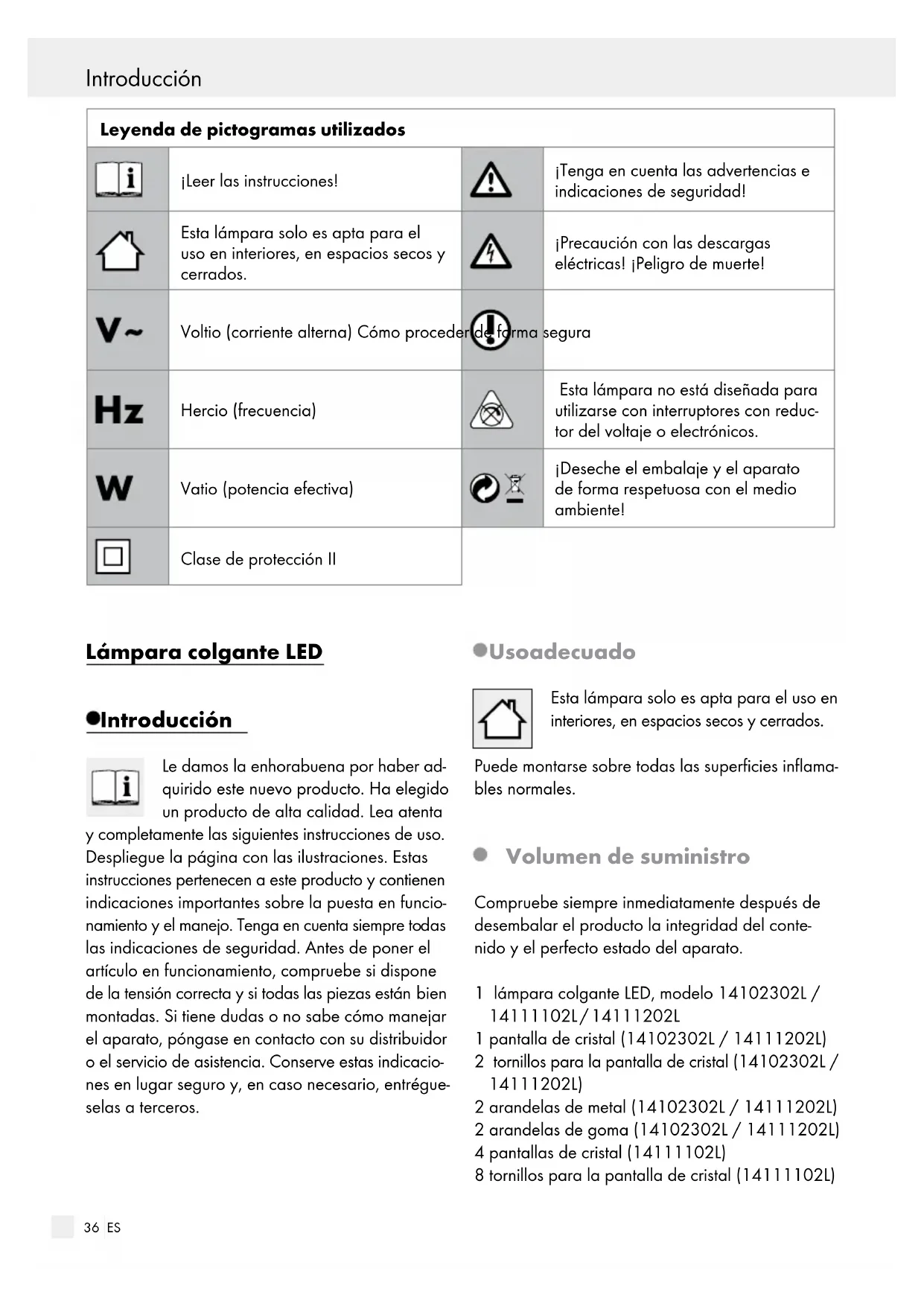

Instrucciones de utilización y de seguridad

Tornillo (soporte de montaje)

Tornillo (carcasa de conexión)

Regulador de intensidad

Tornillo hexagonal interior Datos técnicos Nº de artículo: 14102302L / 14111102L / 14111202L Tensión de funcionamiento: 230–240 V∼ 50 Hz Potencia nominal bombilla: 22 vatios Iluminación: 4 x 5,5 W módulos LED (bombillas LED no intercambiables) Factor de rendimiento/ corriente nominal por cada módulo LED: 0,506 / 174 mA Clase de protección: II / Clase de aislamiento: IP20 Seguridad Indicaciones de seguridad ¡El derecho de garantía quedará anulado en caso de producirse daños por no tener en cuenta estas instrucciones de uso! ¡No se asumirá responsabilidad alguna por daños indirectos! En caso de que el manejo inadecuado del producto o el incumpli miento de las indicaciones de seguridad provoquen daños materiales o personales, ¡no se asumirá ninguna responsabilidad! Únicamente deben utilizarse las piezas suministradas, ya que en caso contrario se perderán los correspondientes derechos de garantía. Este producto puede ser utilizado por niños mayores de 8 años, así como por personas con capacidades físicas, sensoriales o mentales re- ducidas o que cuenten con poca experiencia y / o falta de conocimientos, siempre y cuando se les haya enseñado cómo utilizar el aparato de forma segura y hayan comprendido los pe- ligros que pueden resultar de un mal uso del mismo. No permita que los niños jueguen con el aparato. La limpieza y mantenimiento no de- ben llevarse a cabo por niños sin la vigilancia de un adulto. Cuidado, peligro de descarga eléctrica La instalación eléctrica la debe realizar un elec- tricista formado o una persona instruida en ins- talaciones eléctricas. No se asume ninguna responsabilidad en caso de daños materiales o personales provocados por un uso inadecuado o la inobservancia de las instrucciones de seguridad. Nunca utilice la lámpara si ha detectado algún tipo de daño. Antes del montaje, retire el fusible o desconecte el interruptor automático de la caja de fusibles (posición 0). Evite que la lámpara entre en contacto con agua u otros líquidos.38 ES Seguridad / Preparativos / Puesta en funcionamiento Asegúrese antes de cada montaje de que la corriente nominal disponible coincida con la tensión de funcionamiento necesaria de la lám- para (230–240 V∼). Asegúrese de que durante el montaje ningún cable resulta dañado. Cómo prevenir incendios y lesiones Asegúrese de que la lámpara está apagada y se ha enfriado antes de tocarla para evitar quemaduras. No fije la lámpara sobre suelos húmedos o conductores. No deje la lámpara ni el material de embalaje sin supervisión. Las láminas y bolsas de plás- tico, las piezas de plástico, etc. pueden conver- tirse en juguetes peligrosos para los niños. No mire directamente al foco de luz (bombilla, LED, etc.). No mirar a la fuente de luz con instrumentos ópticos. Cómo proceder de forma segura Monte la lámpara de modo que esté protegida de la humedad, la suciedad y de temperaturas demasiado elevadas. ¡Proceda siempre con sumo cuidado! Preste mu- cha atención a lo que hace y actúe siempre con sentido común. Bajo ningún concepto utilice la lámpara si está distraído o no se encuentra bien. Familiarícese con la lámpara y con las indica- ciones e ilustraciones de este manual antes de utilizarla. Esta lámpara no está diseñada para utilizarse con interruptores con reductor del voltaje o electrónicos. La fuente de iluminación de esta lámpara no es reemplazable, si esta llega al final de su vida útil deberá reemplazar la lámpara por completo. ¡PELIGRO DE CORTOCIRCUITO! Asegú- rese de no tocar los cables durante el funcionamiento del producto. Esto podría cau- sar daños en la lámpara. Preparativos Herramientas y materiales necesarios Las herramientas y los materiales mencionados no se incluyen en el volumen de suministro. Los valores y datos tratados son aproximados y meramente orientativos. Los materiales necesarios dependerán de las circunstancias particulares de cada situación. - Lápiz / herramienta de marcación - Comprobador de tensión - Destornillador - Taladro - Broca (aprox. ø 6 mm) - Alicates - Escalera Puesta en funcionamiento Cómo montar la lámpara

¡CUIDADO! ¡PELIGRO DE DESCARGA

ELÉCTRICA! Desenchufe la lámpara de la red eléctrica para su montaje. Para ello, retire el fusible o desconecte el interruptor automático en la caja de fusibles (posición 0). Nota: Asegúrese de que durante el montaje los cables de la lámpara no se crucen. Retire los tornillos

visibles en el lado de la carcasa de conexión

y quite el soporte de montaje

(ver fig. A). Marque los agujeros para taladrar con ayuda de los orificios previstos para los tornillos

el soporte de montaje

Perfore los agujeros de fijación con el taladro. Asegúrese de no dañar la línea de alimentación. Introduzca los tacos

en los orificios taladra- dos. Fije el soporte de montaje

suministrados. Abra la caja de empalmes. Puesta en funcionamiento / Mantenimiento y limpieza39 ES Seguridad / Preparativos / Puesta en funcionamiento Puesta en funcionamiento / Mantenimiento y limpieza Introduzca el cable de conexión a través del tubo protector

Conecte el cable de conexión de la lámpara con la regleta

al cable de alimentación (ver fig. E). Asegúrese de que cada uno de los conductores del cable de alimentación (externo) están correc- tamente conectados: conductor de corriente, negro o marrón = símbolo L; conductor neutro, azul = símbolo N. Si existe un cable verde / amarillo este no se conecta. No es necesaria la toma de tierra, ya que las lámparas cuentan con una clase de protección II/

Asegúrese de que el tubo protector

esté fijado al soporte de la caja de empalmes. Cierre la caja de empalmes. A continuación fije la lámpara mediante los tornillos

al soporte de montaje

Después fije la pantalla de cristal

a la lám- para utilizando los tornillos

, las arandelas de metal

y las arandelas de goma

Asegúrese de que el lado rugoso del cristal queda del lado del cuerpo de la lámpara. Fije de este modo las 4 pantallas de cristal (modelo 14111102L). En caso necesario puede allanar los cables con ayuda del alisador de cable

(ver fig. B). Vuelva a colocar el fusible o conecte el interrup- tor automático de protección en la caja de fusi- bles (posición I). La lámpara ya está lista para usarse. Poner en funcionamiento la lámpara Encienda la lámpara a través del interruptor de pared. Nota: Al encenderse la lámpara se encuentra automáticamente en el nivel de regulación más alto. El regulador

funciona de forma progresiva. Mantenga pulsado el regulador

hasta que alcance la claridad que desee. A través del regulador

solo se puede reducir la luminosidad. Apague la lámpara y vuelva a encenderla para comenzar de nuevo la regu- lación. Apague la lámpara pulsando una vez el regu- lador

¡Atención! La lámpara se encontrará en modo de espera. Pulse el interruptor de la pared para apagar completamente la lámpara. Si la lámpara se encuentra en modo de espera solo tendrá que pulsar una vez el regulador

para encenderla. Ajustar la altura La configuración y el ajuste de la lámpara únicamente puede realizarse cuando esta se encuentre apagada y en frío. Ajuste la altura de la lámpara subiendo y bajando el contrapeso

(ver fig. D). Acortar el cable: Nota: En caso de acortar el producto siempre deben quedar 10 cm entre el cuerpo de la lámpara y el contrapeso. Retire el fusible o desconecte el interruptor au- tomático en la caja de fusibles (posición 0). Suelte los tornillos hexagonales interiores

Ajuste el cable al largo máximo deseado. Vuelva a fijar los tornillos hexagonales interio- res

utilizando la llave Allen

Corte el cable restante. Compruebe que el tubo

esté en la posición correcta. Vuelva a colocar el fusible o conecte el interrup- tor automático de protección en la caja de fusi- bles (posición I). Mantenimiento y limpieza

¡CUIDADO! ¡PELIGRO DE DESCARGA

ELÉCTRICA! Desenchufe la lámpara de la red40 ES Mantenimiento y limpieza / Desecho del producto / Informaciones eléctrica para la limpieza. Para ello, retire el fusible o desconecte el interruptor automático en la caja de fusibles (posición 0). Deje que la lámpara se enfríe completamente. Limpie la lámpara únicamente con un paño seco y sin pelusas. No utilice disolvente, bencina o similares ya que podrían dañar la lámpara. Vuelva a colocar el fusible o conecte el interrup- tor automático de protección en la caja de fusi- bles (posición I). Desecho del producto El embalaje y sus componentes están constituidos exclusivamente por materia- les que no dañan el medio ambiente. Estos pueden desecharse en cualquier contenedor de reciclaje local. El símbolo de un cubo de la basura sobre ruedas tachado significa que el producto dentro de la Unión Europea debe des- echarse en un punto de recogida selectiva. Esto se aplica a este producto y a todos los accesorios mar- cados con este símbolo. Este tipo de productos no puede desecharse junto con la basura doméstica, sino que debe entregarse en un punto de recogida para el reciclaje de aparatos eléctricos y electróni- cos. El reciclaje ayuda a reducir el uso de materias primas y a aliviar la carga al medio ambiente. Informaciones Garantía Este aparato cuenta con una garantía de 36 meses a partir del momento de la compra. Este aparato ha sido meticulosamente fabricado y ha sido some- tido a estrictos controles de calidad. Dentro del pe- ríodo de garantía, reparamos gratuitamente todos los defectos de los materiales o de fabricación. En cualquier caso, si durante el periodo de garantía se produjeran fallos de funcionamiento, envíe el apa- rato a la dirección de atención al cliente indicando la siguiente referencia: 14102302L / 14111102L / 14111202L. Quedan excluidos de la garantía los daños produ- cidos por un manejo incorrecto, por incumplimiento del manual de instrucciones o en caso de manipula- ción del producto por parte de personas no autori- zadas, así como las piezas de desgaste (por ej. las bombillas). Si se hace uso de la garantía, no se prolongará ni renovará el período de garantía. Declaración de conformidad Este producto cumple las exigencias de las directi vas europeas y nacionales vigentes. Se ha compro- bado la conformidad. El fabricante dispone de las declaraciones y documentos correspondientes
