BEDIENUNGSANLEITUNG IAN 274099 Livarno Lux

SUSPENSION À LED IAN 274099 LED-PENDELLEUCHTE Bedienungs- und Sicherheitshinweise

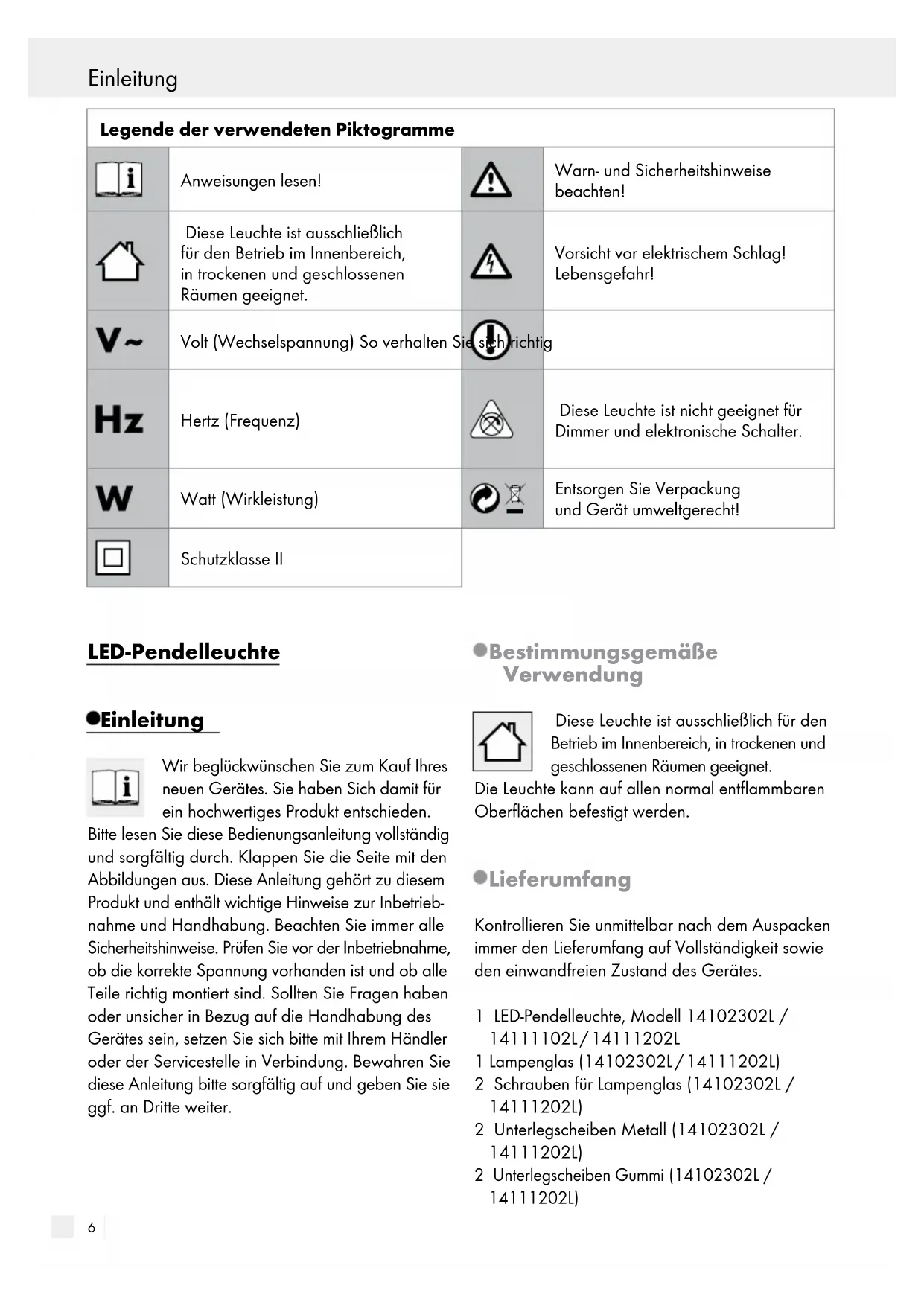

14111102L 14111202L 14102302L5 DE/AT/CH Legende der verwendeten Piktogramme ........................................................... Seite 6 Einleitung ......................................................................................................................................... Seite 6 Bestimmungsgemäße Verwendung ....................................................................................................Seite 6 Lieferumfang ........................................................................................................................................ Seite 6 Teilebeschreibung ...............................................................................................................................Seite 7 Technische Daten ................................................................................................................................Seite 7 Sicherheit ......................................................................................................................................... Seite 7 Sicherheitshinweise .............................................................................................................................Seite 7 Vorbereitung ................................................................................................................................Seite 8 Benötigtes Werkzeug und Material ...................................................................................................Seite 8 Inbetriebnahme ......................................................................................................................... Seite 8 Leuchte montieren ...............................................................................................................................Seite 8 Leuchte betreiben ................................................................................................................................ Seite 9 Höhe einstellen ....................................................................................................................................Seite 9 Wartung und Reinigung .....................................................................................................Seite 9 Entsorgung .....................................................................................................................................Seite 10 Informationen .............................................................................................................................Seite 10 Garantie ..............................................................................................................................................Seite 10 Konformitätserklärung .........................................................................................................................Seite 10 Hersteller / Service ..............................................................................................................................Seite 10 Inhaltsverzeichnis6 Einleitung LED-Pendelleuchte Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben Sich damit für ein hochwertiges Produkt entschieden. Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Klappen Sie die Seite mit den Abbildungen aus. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetrieb- nahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prüfen Sie vor der Inbetriebnahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter. Bestimmungsgemäße Verwendung Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Die Leuchte kann auf allen normal entflammbaren Oberflächen befestigt werden. Lieferumfang Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes. 1 LED-Pendelleuchte, Modell 14102302L / 14111102L / 14111202L 1 Lampenglas (14102302L / 14111202L) 2 Schrauben für Lampenglas (14102302L / 14111202L) 2 Unterlegscheiben Metall (14102302L / 14111202L) 2 Unterlegscheiben Gummi (14102302L / 14111202L) Legende der verwendeten Piktogramme Anweisungen lesen! Warn- und Sicherheitshinweise beachten! Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Vorsicht vor elektrischem Schlag! Lebensgefahr! Volt (Wechselspannung) So verhalten Sie sich richtig Hertz (Frequenz) Diese Leuchte ist nicht geeignet für Dimmer und elektronische Schalter. Watt (Wirkleistung) Entsorgen Sie Verpackung und Gerät umweltgerecht! Schutzklasse II Einleitung / Sicherheit7 DE/AT/CH Einleitung Einleitung / Sicherheit 4 Lampengläser (14111102L) 8 Schrauben für Lampenglas (14111102L) 8 Unterlegscheiben Metall (14111102L) 8 Unterlegscheiben Gummi (14111102L) 1 Innensechskantschlüssel 1 Kreuzschlitzschraubendreher 1 Seilglätter 2 Schrauben 2 Dübel 1 Montage- und Bedienungsanleitung Teilebeschreibung

Schraube (Montagewinkel)

Schraube (Anschlussgehäuse)

Unterlegscheibe (Gummi)

Unterlegscheibe (Metall)

Schraube (Lampenglas)

Innensechskantschlüssel

Innensechskantschrauben Technische Daten Artikelnr.: 14102302L / 14111102L / 14111202L Betriebsspannung: 230–240 V∼ 50 Hz Nennleistung Leuchte: 22 Watt Leuchtmittel: 4 x 5,5 W LED-Module (LED nicht austauschbar) Leistungsfaktor / Nennstrom je LED-Modul: 0,506 / 174 mA Schutzklasse: II / Schutzart: IP20 Sicherheit Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Perso- nenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verur- sacht werden, wird keine Haftung übernommen! Es dürfen ausschließlich mitgelieferte Einzelteile ver- wendet werden, da sonst jegliche Gewährleistungs- anprüche erlöschen. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähig- keiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultieren- den Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer- wartung dürfen nicht von Kindern ohne Beauf- sichtigung durchgeführt werden. Vorsicht, Gefahr des elektrischen Schlags Lassen Sie die Elektroinstallation durch einen ausgebildeten Elektriker oder eine für Elektroin- stallationen eingewiesene Person durchführen. Bei Sach- oder Personenschäden, die durch un- sachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen! Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen. Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Vermeiden Sie unbedingt die Berührung der Leuchte mit Wasser oder anderen Flüssigkeiten. Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten8 DE/AT/CH Sicherheit / Vorbereitung / Inbetriebnahme Betriebsspannung der Leuchte übereinstimmt (230–240 V∼). Stellen Sie sicher, dass bei der Montage keine Leitungen beschädigt werden. Vermeiden Sie Brand- und Verletzungsgefahr Stellen Sie sicher, dass die Leuchte ausgeschaltet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden. Befestigen Sie die Leuchte nicht auf feuchtem oder leitendem Untergrund. Lassen Sie die Leuchte oder Verpackungsmate- rial nicht achtlos liegen. Plastikfolien / -tüten, Kunststoffteile etc. könnten für Kinder zu einem gefährlichen Spielzeug werden. Nicht direkt in die Lichtquelle (Leuchtmittel, LED etc.) hineinschauen. Nicht mit optischen Instrumenten in die Licht- quelle schauen. So verhalten Sie sich richtig Montieren Sie die Leuchte so, dass sie vor Feuchtigkeit, Verschmutzung und zu starker Erwärmung geschützt ist. Seien Sie stets aufmerksam! Achten Sie immer darauf was Sie tun und gehen Sie stets mit Ver- nunft vor. Verwenden Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen. Machen Sie sich vor der Verwendung mit allen Anweisungen und Abbildungen in dieser Anlei- tung sowie mit der Leuchte selbst vertraut. Diese Leuchte ist nicht geeignet für Dimmer und elektronische Schalter. Die Lichtquelle dieser Leuchte ist nicht ersetzbar; wenn die Lichtquelle ihre Lebensdauer erreicht hat, ist die gesamte Leuchte zu ersetzten. KURZSCHLUSSGEFAHR! Achten Sie dar- auf, dass sich die Seile während des Betriebs nicht berühren. Dies kann zur Beschädigung der Leuchte führen. Vorbereitung Benötigtes Werkzeug und Material Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei um unverbindliche Angaben und Werte zur Orientierung. Die Beschaffenheit des Materials richtet sich nach den individuellen Gegebenheiten vor Ort. - Bleistift / Markierwerkzeug - Spannungsprüfer - Schraubendreher - Bohrmaschine - Bohrer (ca. ø 6 mm) - Seitenschneider - Leiter Inbetriebnahme Leuchte montieren VORSICHT! STROMSCHLAGGEFAHR! Trennen Sie zur Montage die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungs- kasten aus (0-Stellung). Hinweis: Stellen Sie sicher, dass vor und während der Montage die Seile des Pendels nicht gekreuzt sind. Entfernen Sie die seitlich am Anschlussgehäuse

sichtbaren Schrauben

und nehmen Sie den Montagewinkel

ab (siehe Abb. A). Markieren Sie die Bohrlöcher mit Hilfe der im Montagewinkel

vor- gesehenen Löcher. Bohren Sie nun die Befestigungslöcher. Stellen Sie sicher, dass Sie die Zuleitung nicht beschädigen. Führen Sie die Dübel

in die Bohrlöcher ein. Befestigen Sie den Montagewinkel

mit den mitgelieferten Schrauben

Öffnen Sie den Anschlusskasten. Führen Sie das Netzanschlusskabel durch den Schutzschlauch

Inbetriebnahme / Wartung und Reinigung9 DE/AT/CH Sicherheit / Vorbereitung / Inbetriebnahme Inbetriebnahme / Wartung und Reinigung Verbinden Sie das Anschlusskabel der Leuchte mittels der Lüsterklemme

mit dem Netzan- schlusskabel (siehe Abb. E). Achten Sie darauf, dass Sie die einzelnen Leiter des Netzanschlusskabels (extern) jeweils richtig anschließen: stromführende Leiter, schwarz oder braun = Symbol L, Neutralleiter, blau = Symbol N. Ein eventuell vorhandener grün / gelber Leiter wird nicht angeschlossen. Ein Erdungsanschluss ist nicht notwendig, da es sich bei der Leuchte um Schutzklasse II / handelt. Achten Sie darauf, dass der Schutzschlauch

in der Halterung des Anschlusskastens fixiert ist. Schließen Sie den Anschlusskasten. Verschrauben Sie nun die Leuchte mittels der Schrauben

mit dem Montagewinkel

Verschrauben Sie nun das Lampenglas

mit- tels der Schrauben

, der Unterlegscheiben (Metall)

und der Unterlegscheiben (Gummi)

mit der Leuchte. Achten Sie darauf, dass die raue Seite des Glases zum Leuchtkörper zeigt. Befestigen Sie auf diese Art alle 4 Lampengläser (Modell 14111102L). Bei Bedarf glätten Sie die Seile mit Hilfe des Seilglätters

(siehe Abb. B). Setzen Sie die Sicherung wieder ein oder schalten Sie den Leistungsschutzschalter am Sicherungs- kasten ein (I-Stellung). Ihre Leuchte ist nun betriebsbereit. Leuchte betreiben Schalten Sie die Leuchte über den Wandschalter ein. Hinweis: Beim Einschalten ist automatisch die höchste Dimmstufe eingestellt. Der Dimmschalter

arbeitet stufenlos. Halten Sie den Dimmschalter

so lange gedrückt, bis Sie die gewünschte Helligkeit erreicht haben. Die Leuchtkraft kann über den Dimmschalter

nur reduziert werden. Schalten Sie die Leuchte einmalig aus und ein, um die Dimmung erneut zu beginnen. Schalten Sie die Leuchte aus, indem Sie den Dimmschalter

einmalig drücken. Achtung! Die Leuchte befindet sich immer noch im Stand-by-Betrieb. Betätigen Sie den Wand- schalter, um die Leuchte vollständig auszuschalten. Wenn sich die Leuchte im Stand-by-Betrieb be- findet, können Sie diese durch das einmalige Drücken des Dimmschalters

einschalten. Höhe einstellen Das Einstellen und Ausrichten der Leuchte darf nur im ausgeschalteten und abgekühlten Zustan

erfolgen. Verstellen Sie die Höhe des Pendels durch das Heben und Senken des Kontergewichts

(siehe Abb. D). Seile kürzen: Hinweis: Im Falle einer Kürzung müssen zwischen dem Leuchtenkörper und dem Kontergewicht min- destens 10 cm Kabel verbleiben. Entfernen Sie die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Lösen Sie die Innensechskantschrauben

mittels Innensechskantschlüssel

Stellen Sie das Seil auf die von Ihnen ge wünschte maximale Länge ein. Schrauben Sie die Innensechskantschrauben

mittels Innensechskantschlüssel

wieder fest. Schneiden Sie die überschüssigen Seilenden ab. Achten Sie auf den richtigen Sitz der Hülsen

Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter am Sicherungskasten ein (I-Stellung). Wartung und Reinigung VORSICHT! STROMSCHLAGGEFAHR! Trennen Sie zur Reinigung die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder10 DE/AT/CH Table of ContentsWartung und Reinigung / Entsorgung / Informationen schalten Sie den Leitungsschutzschalter im Sicherungs- kasten aus (0-Stellung). Lassen Sie die Leuchte vollständig abkühlen. Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch. Benutzen Sie keine Lösungs- mittel, Benzin o.ä. Die Leuchte würde hierbei Schaden nehmen. Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter am Sicherungs- kasten ein (I-Stellung). Entsorgung Die Verpackung und das Verpackungs- material bestehen ausschließlich aus umweltfreundlichen Materialien. Sie kön- nen in den örtlichen Recyclingbehältern entsorgt werden. Das Symbol der durchgestrichenen Ab- falltonne auf Rädern bedeutet, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung zugeführt werden muss. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Annah- mestelle für das Recycling von elektrischen und elek- tronischen Geräten abgegeben werden. Recycling hilft, den Verbrauch von Rohstoffen zu reduzieren und die Umwelt zu entlasten. Informationen Garantie Sie erhalten zum Zeitpunkt des Kaufs auf dieses Ge rät 36 Monate Garantie. Das Gerät wurde sorgfältig produziert und einer genauen Qualitätskontrolle unterzogen. Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstellerfehler. Sollten sich dennoch während der Garantiezeit Mängel herausstellen, senden Sie das Gerät bitte an die aufgeführte Service-Adresse unter Angabe folgender Artikel-Nummer: 14102302L / 14111102L / 14111202L. Von der Garantie ausgeschlossen sind Schäden durch nicht sachgemäße Handhabung, Nichtbe- achtung der Bedienungsanleitung oder Eingriff durch nicht autorisierte Personen sowie Verschleißteile (wie z.B. Leuchtmittel). Durch die Garantieleistung wird die Garantiezeit weder verlängert noch erneuert. Konformitätserklärung Dieses Produkt erfüllt die Anforderungen der gelten den europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Hersteller / Service Briloner Leuchten GmbH Im Kissen 2 59929 Brilon Deutschland Tel.: +49 (0) 29 61 / 97 12–800 Fax: +49 (0) 29 61 / 97 12–199 E-Mail: kundenservice@briloner.com www.briloner.com IAN 274099 Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.11 GB/IE List of pictograms used ........................................................................................................ Page 12 Introduction ................................................................................................................................... Page 12 Intended use ........................................................................................................................................ Page 12 Scope of delivery ................................................................................................................................Page 12 Parts description ..................................................................................................................................Page 13 Technical Data ....................................................................................................................................Page 13 Safety .................................................................................................................................................Page 13 Safety information ............................................................................................................................... Page 13 Preparation ...................................................................................................................................Page 14 Required tools and material ...............................................................................................................Page 14 Start-up .............................................................................................................................................Page 14 Mounting the light ............................................................................................................................... Page 14 Operating the light ..............................................................................................................................Page 15 Adjusting the height ............................................................................................................................Page 15 Maintenance and Cleaning ..............................................................................................Page 15 Disposal ............................................................................................................................................Page 15 Information....................................................................................................................................Page 16 Warranty .............................................................................................................................................Page 16 Declaration of conformity ...................................................................................................................Page 16 Manufacturer / Service .......................................................................................................................Page 16 Table of ContentsWartung und Reinigung / Entsorgung / Informationen12 GB/IE Introduction LED pendant lamp Introduction Congratulations on your new product. You have selected a high quality product. Please be sure to carefully read the com- plete operating instructions. Fold out the page with the illustrations. These instructions are part of the product and contain important information on setup and handling. Always follow all safety instructions. Before using this product for the first time verify the correct voltage and that all parts are properly in- stalled. Should you have any questions or you are unsure about operating the product, please contact the dealer or service centre. Please keep these in- structions in a safe place and pass them on third parties as applicable. Intended use This light is only suitable for indoor use in dry and enclosed spaces. The light can be fastened to any normally inflam- mable surface. Scope of delivery Check immediately after unpacking that the parts are complete and that the product is in proper condition. 1 LED pendant lamp, Model 14102302L / 14111102L / 14111202L 1 Glass shade (14102302L / 14111202L) 2 Screws for glass shade (14102302L / 14111202L) 2 Metal washers (14102302L / 14111202L) 2 Rubber washers (14102302L / 14111202L) 4 Glass shades (14111102L) 8 Screws for glass shades (14111102L) 8 Metal washers (14111102L) 8 Rubber washers (14111102L) 1 Allen key 1 Crosstipp screwdriver 1 Rope smoother 2 Screws 2 Rawlplugs 1 Instructions for assembly and use List of pictograms used Read the instructions! Observe the warning and safety instructions! This light is only suitable for indoor use in dry and enclosed spaces. Caution - Risk of electric shock! Danger to life! Volt (AC) Safe working Hertz (mains frequency) This light is not suitable for dimmer or electronic switches. Watt (effective power) Dispose of packaging and device in an environmentally-friendly way! Safety class II Introduction / Safety13 GB/IE Introduction Parts description
