NÁVOD K OBSLUZE IAN 274099 Livarno Lux

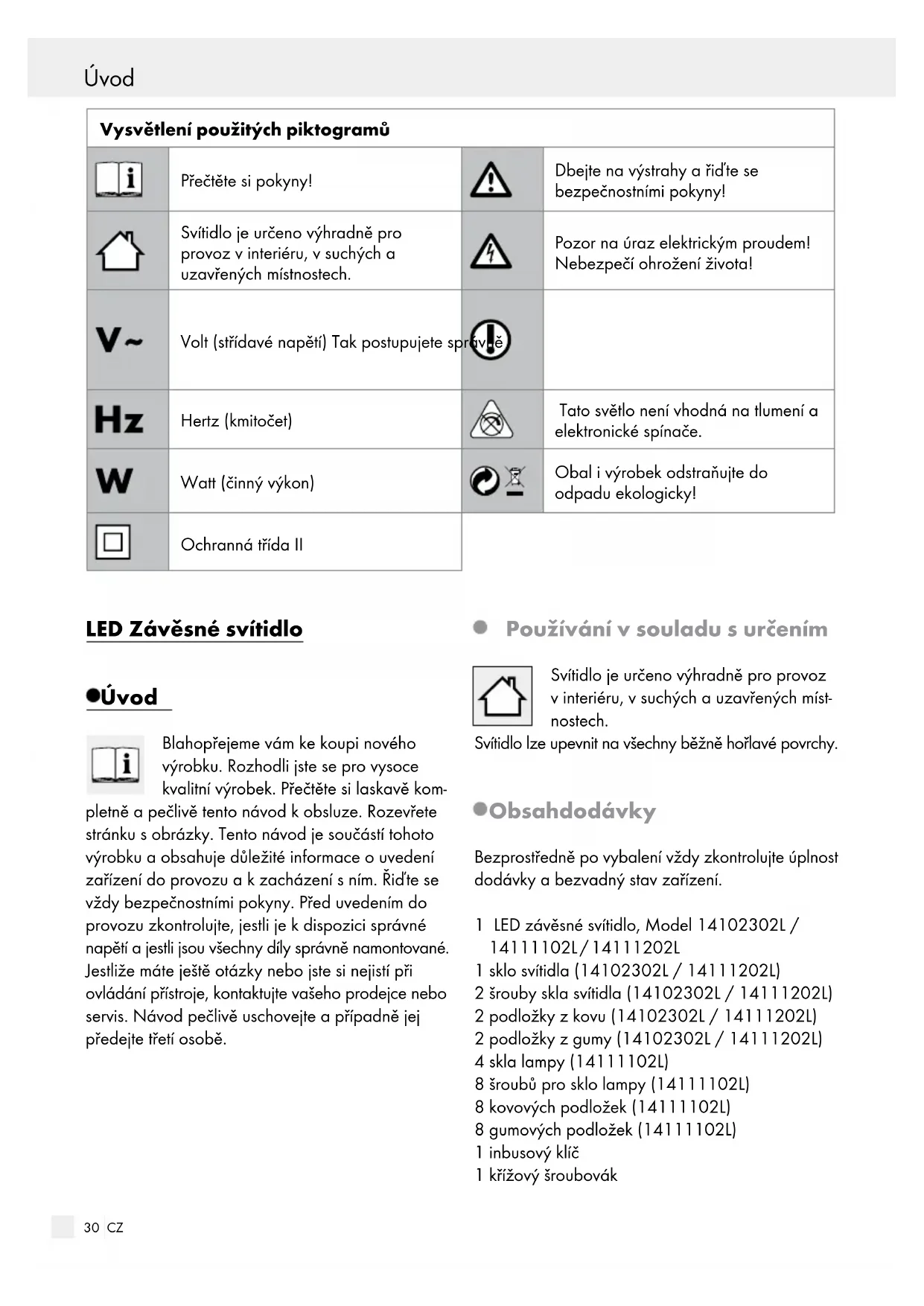

Imbusové šrouby Technická data Artikl č.: 14102302L / 14111102L / 14111202L Provozní napětí: 230–240 V∼ 50 Hz Jmenovitý příkon svítidla: 22 W Osvětlovací prostředek: 4 x 5,5 W LED modul (LED nelze vyměnit) Účiník / Jmenovitý proud každý LED modul: 0,506 / 174 mA Ochranná třída: II / Druh ochrany: IP20 Bezpečnost Bezpečnostní pokyny Při škodách způsobených nedodržením tohoto ná- vodu k obsluze zaniká záruka! Za následné škody se neručí! Za věcné nebo osobní škody, způsobené neodborným zacházením nebo nerespektováním bezpečnostních pokynů, se neručí! Používat se smí výhradně dodané, jednotlivé díly, v opačném pří- padě zaniká záruka. Tento přístroj mohou používat děti starší než 8 le

osoby se sníženými fyzickými, senzorickými nebo duševními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi o používání přístroje jen tehdy, jestliže byly poučeny o jeho bezpečném používání a porozuměly možným ohrožením. Děti si nesmí s přístrojem hrát. Děti nesmí provádět čištění a údržbu bez dohledu. Pozor, nebezpečí zásahu elektrickým proudem Elektrickou instalaci nechte provádět jen vyuče- ného elektrikáře nebo osobu s odpovídajícími zkušenostmi. Za věcné nebo osobní škody, způsobené ne- odborným zacházením nebo nerespektováním bezpečnostních pokynů, se neručí! Nepoužívejte světlo, pokud jste zjistili, že je poškozené. Před montáží odstraňte pojistku nebo vypněte jistič v pojiskové skříňce (poloha 0). Bezpodmínečně zabraňte kontaktu lampy svodou nebo jinými kapalinami. Před montáží se přesvědčte, jestli se shoduje na- pětí elektrického proudu, které máte k dispozici, s napětím potřebným pro svítidlo (230–240 V∼). Zajistěte, aby se při montáži nepoškodily žádné vodiče.32 CZ Úvod / Příprava / Uvedení do provozu Vyvarujte se nebezpečí požáru a poranění Před dotykem se ujistěte, že je svítidlo vypnuté a vychladlé, aby jste se vyhnuli popáleninám. Svítidlo neupevňujte na vlhkých nebo vodivých podkladech. Nenechávejte ležet světlo nebo obalový mate- riál bez dohledu. Umělohmotné fólie nebo sáčky, umělohmotné díly atd. by mohly být pro děti nebezpečnou hračkou. Nedívejte se přímo do zdroje světla (osvětlovací prostředek LED, atd.). Nedívejte se optickými přístroji na zdroj světla. Tak postupujete správně Světlo instalujte tak, aby bylo chráněné před vlhkostí, větrem a znečištěním. Buďte vždy pozorní! Dbejte vždy na to, co děláte,

postupujte vždy srozumem. Nepoužívejte světlo

nejste-li soustředění nebo necítíte-li se dobře. Před použitím se nejdříve seznamte se všemi pokyny a zobrazeními uvedenými vtomto návodu a se světlem. Toto světlo není vhodné pro tlumení a elektronické spínače. Osvětlovací prostředek tohoto světla nelze vyměnit; jestliže je vadný, musí se celé světlo vyměnit. NEBEZPEČÍ ZKRATU! Nedotýkejte se lanek během provozu svítidla. Toto může vést k po- škození svítidla. Příprava Potřebné nářadí a materiál Uvedené nářadí a materiály nejsou součástí dodávky. Jedná se zde o nezávazné údaje a orientační hod- noty. Vlastnosti materiálu jsou závislé na individuál- ních podmínkách v místě. - tužka / nástroj k označení - zkoušečka napětí - šroubovák - vrtačka - vrták (ø cca 6 mm) - kleště štípačky - žebřík Uvedení do provozu Montáž svítidla

POZOR! NEBEZPEČÍ ZÁSAHU ELEK-

TRICKÝM PROUDEM! Před montáží nejprve svítidlo odpojte od sítě elektrického proudu. Za tímto účelem vyjměte pojistku nebo vypněte jistič vpojistkové skříni (poloha0). Upozornění: Zajistěte, aby se lanka při montáži nekřížila. Odšroubujte šrouby

, které jsou vidět na bocích přípojnice

(viz obr. A). Označte si pomocí otvorů pro šrouby

místa pro vrtání otvorů do stropu. Vyvrtejte otvory. Dbejte, abyste nepoškodili vodiče přívodu elektrického proudu. Nasaďte hmoždinky

do vyvrtaných otvorů. Přišroubujte úhelník

Otevřete přípojnici svítidla. Protáhněte připojovací kabel izolací

Spojte připojovací kabel svítidla pomocí svor- kovnice

s přívodním kabelem (viz obr. E). Dbejte na to, aby jste správně připojili jednot- livé vodiče síťového kabelu (externího): vodič fází, černý nebo hnědy = symbol L, nulový vo- dič, modrý = symbol N. Eventuelně dodaný zelený / žlutý vodič se ne- zapojuje. Uzemnění není zapotřebí, protože se jedná u výrobku o ochranou třídu II /

Dbejte na to, aby byla izolace

zafixovaná v držáku přípojnice. Zavřete přípojnici. Nyní přišroubujte svítidlo šrouby

Nyní přišroubujte sklo svítidla

Uvedení do provozu / Údržba a čištění / Odstranění do odpadu33 CZ Úvod / Příprava / Uvedení do provozu Uvedení do provozu / Údržba a čištění / Odstranění do odpadu na svítidlo. Dbejte na to, aby ukazovala hrubá strana skla k tělesu světla. Tímto způsobem připevněte všechna 4 skla lampy (model 14111102L). V případě potřeby upravte lanka pomocí hla- diče

(viz obr. B). Nasaďte opět pojistku nebo zapněte jistič vpojistkové skříni (poloha I). Vaše svítidlo je nyní připraveno kprovozu. Provoz svítidla Pomocí spínače na zdi zapněte svítidlo. Upozornění: Při zapnutí je automaticky na- staven nejmenší stupeň stmívání. Stmívací vypínač

lze nastavit na různé stupně. Držte stmívací vypínač

tak dlouho stisknutý, až dosáhnete požadovaného jasu. Sílu světla nyní můžete zredukovat pomocí stmí- vacího spínače

. Abyste mohli začít svítidlo regulovat od začátku, jednou ho vypněte a opět zapněte. Jedním stisknutím stmívacího vypínače

svíti- dlo vypněte. Pozor! Svítidlo je stále ještě v pohotovostním režimu (stand by). Pro úplně vypnutí svítidla stiskněte vypínač na zdi. Když se svítidlo nachází v pohotovostním režimu, můžete ho zapnout jedním stisknutím stmívacího vypínače

Nastavení výšky Nastavování a vyrovnávání svítidla je možné pouze ve vypnutém s zchladnutém stavu. Výšku krytu svítidla nastavte pomocí zvedání a spouštění protiváhy

(viz obr. D). Zkrácení lanek: Upozornění: V případě zkrácení musí zůstat mezi tělem svítidla a protiváhou minimálně 10 cm kabelu. Vyjměte pojistku nebo vypněte jistič vpojistkové skříni (poloha0). Pomocí imbusového klíče

uvolněte imbusové šrouby

Nastavte lanko na požadovanou maximální délku. Pomocí imbusového klíče

opět našroubujte imbusové šrouby

Ustřihněte přesahující konce lanek. Dbejte na správné usazení krytů

Nasaďte zase pojistku nebo zapněte jistič vpojistkové skříni (do polohy I). Údržba a čištění
