MODE D'EMPLOI IAN 273725 Livarno Lux

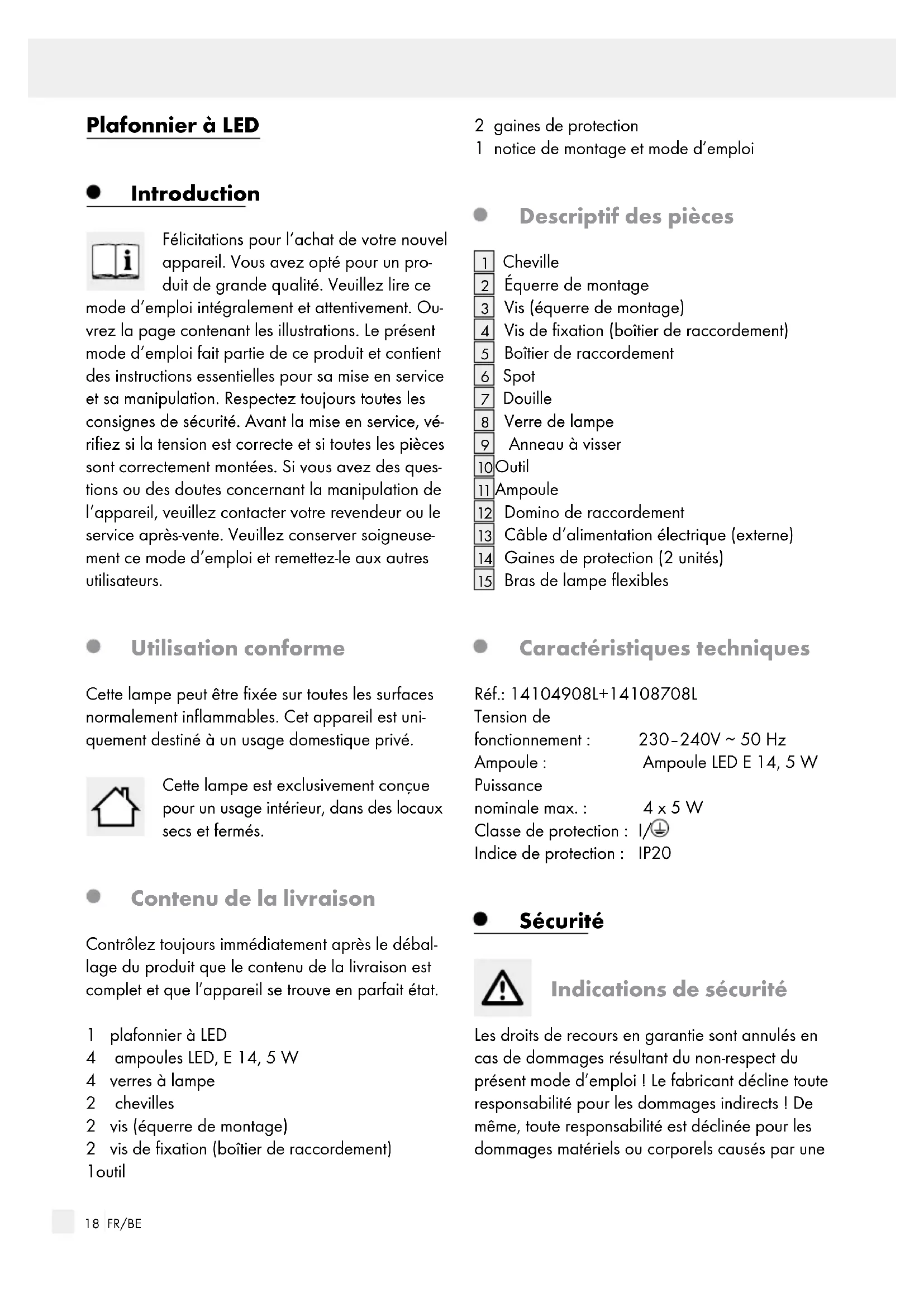

Vis (équerre de montage)

Câble d‘alimentation électrique (externe)

Bras de lampe flexibles Caractéristiques techniques Réf. : 14104908L + 14108708L Tension de fonctionnement : 230–240V ∼ 50 Hz Ampoule : Ampoule LED E 14, 5 W Puissance nominale max. : 4 x 5 W Classe de protection : I/ Indice de protection: IP20 Sécurité Indications de sécurité Les droits de recours en garantie sont annulés en cas de dommages résultant du non-respect du présent mode d’emploi ! Le fabricant décline toute responsabilité pour les dommages indirects ! De même, toute responsabilité est déclinée pour les dommages matériels ou corporels causés par une19 FR/BE Sécurité Introduction / Sécurité manipulation incorrecte ou par le non-respect des consignes de sécurité ! Prévention de risques mortels par électrocution L‘installation électrique doit être effectuée par un électricien ou par une personne dûment formée à cet effet. Avant chaque raccordement au secteur, contrôlez le bon état de la lampe et du câble d‘alimentation. N‘utilisez jamais la lampe si vous constatez le moindre dommage. ATTENTION ! Des câbles secteur endomma- gés impliquent un danger de mort par électro- cution. En cas d’endommagements, de réparations ou d’autres problèmes, veuillez contacter le SAV ou un électricien. Avant le montage, retirez le fusible ou coupez le disjoncteur de la boîte à fusibles (position 0). Avant le montage, vérifiez que la tension secteur corresponde à la tension de service requise de la lampe (230–240 V∼). Évitez impérativement tout contact de la lampe avec de l‘eau ou d‘autres liquides. N‘ouvrez jamais les composants électriques, et n‘insérez jamais des objets quelconques dans ceux-ci. De telles interventions impliquent un danger de mort par électrocution. N‘installez jamais la lampe sur un support humide ou conducteur de courant! Prévention de risque d‘incendies et de blessures RISQUE DE BLESSURES! Immédiatement après le déballage, vérifiez le parfait état de chaque ampoule et verre de lampe. Ne montez pas la lampe avec des ampoules et/ou des verres de lampe défectueux(-ses). Dans ce cas, veuillez contacter le service après-vente pour faire remplacer une pièce défectueuse. RISQUE DE BRÛLURES! Afin d‘éviter toute brûlure, vérifiez que la lampe soit éteinte et suffisamment froide avant de la manipuler. L‘ampoule dé- gage une forte chaleur au niveau du logement de la lampe. Laissez refroidir la lampe complètement. Remplacez immédiatement toute ampoule dé- fectueuse par une neuve. Avant de remplacer l‘ampoule, retirez toujours pour commencer le fusible ou coupez le disjoncteur de la boîte à fusible. 0,5 m RISQUE D‘INCENDIE! La lampe doit être montée à une distance d’au moins 0,5m des objets illumi- nés. Un dégagement de chaleur excessif peut provoquer un incendie. Ne laissez pas la lampe ou le matériel d‘em- ballage traîner sans surveillance. Les films/ sachets en plastique, les éléments en matières synthétiques, etc. peuvent devenir des jouets dangereux dans les mains des enfants. ATTENTION ! Lorsque les LED sont allumées, évitez de les regarder d‘une trop courte distance. Ne pas regarder les LED à l‘aide d‘un instrument optique (par exemple une loupe). Cette lampe n‘est pas compatible avec les variateurs ou les interrup- teurs électroniques. Pour travailler en toute sécurité Utilisez uniquement des ampoules à LED 230– 240 V∼ avec un culot E14 et une puissance maximale de 5 watts. Montez la lampe de telle sorte qu‘elle soit protégée de l‘humidité et des salissures. Soigneusement préparer le montage et l‘effec- tuer sans précipitation. Préparez toutes les pièces détachées et l‘outillage ou le matériel requis et posez-les à portée de main. Soyez toujours vigilant ! Faites toujours atten- tion à ce que vous faites et agissez raisonna- blement. N‘effectuez jamais le montage de la lampe si vous n‘êtes pas concentré ou si vous vous sentez mal.20 FR/BE ... / Entretien et nettoyage / Mise au rebut / Garantie et service après-vente Préparation / Avant l‘installation / Mise en marche Préparation Outils et matériel nécessaires Les outils et matériels indiqués ne sont pas inclus dans le contenu de la livraison. Il s‘agit là de données et de valeurs indicatives vous permettant de vous orienter. Les caractéristiques du matériel dépendent des conditions spécifiques sur place. - Crayon / outil marqueur - Détecteur de tension - Tournevis - Perceuse - Foret (ø env. 0,6 cm) - Pince coupante diagonale - Escabeau Avant l‘installation Important : l‘installation électrique doit être effectuée par un électricien ou par une personne dûment formée à cet effet. Celle-ci doit connaître les caractéristiques des lampes et des conditions de raccordement. Avant l‘installation, familiarisez-vous avec l‘en- semble des instructions et des illustrations du présent mode d‘emploi et avec la lampe elle-même. Avant l‘installation, vérifiez l‘absence de ten- sion au niveau du câble auquel doit être rac- cordé la lampe. Pour ce faire, retirez le fusible ou coupez le disjoncteur de la boîte à fusible (position 0). Vérifiez l‘absence de tension à l‘aide d‘un détecteur de tension. Mise en marche Montage de la lampe Avant le montage, retirez le fusible ou coupez le disjoncteur de la boîte à fusibles (position 0). Ôtez les vis de fixation

visibles latéralement sur le boîtier de raccordement

et détachez l‘équerre de montage

de la face arrière. Marquez les trous de perçage à l‘aide des trous oblongs prévus pour les vis

trouvant dans l‘équerre de montage

Percez à présent les trous de fixation (ø env. 6 mm, profondeur env. 40 mm). Assurez-vous de ne pas endommager l‘alimentation. Insérer les chevilles

dans les trous de perçage. Fixez l‘équerre de montage

avec les vis fournies

Introduisez le câble de raccordement (externe)

dans les gaines de protection

Reliez maintenant le câble d‘alimentation de la lampe au câble d‘alimentation (externe)

Soyez également attentif aux couleurs des fils raccordés ensemble (fil conducteur, noir ou mar- ron = symbole L, fil neutre, bleu = symbole N). Reliez maintenant le conducteur de protection (vert-jaune) avec la borne de mise à la terre mar- quée dans le boîtier de raccordement

Vissez maintenant la lampe sur l‘équerre de montage

à l‘aide des vis de fixation

la tournant. Fixez avec précaution le verre de lampe

en serrant l‘anneau à visser

à l‘aide des outils fournis

Pour la mise en place de l‘ampoule

, utilisez un chiffon propre et non pelucheux. Vissez dans la douille la nouvelle ampoule DEL E14 dans le sens des aiguilles d‘une montre. Remettez le fusible en place ou remettez en route le disjoncteur dans le boîtier à fusibles (positionI). Votre lampe est alors prête à l‘emploi. Orienter les spots / les bras de lampe Modifiez uniquement l‘orientation des spots

lorsque la lampe est éteinte. Laissez la lampe refroidir complètement.21 FR/BE ... / Entretien et nettoyage / Mise au rebut / Garantie et service après-vente Préparation / Avant l‘installation / Mise en marche Saisissez les pieds des spots

et tournez-les pour les orienter dans la direction souhaitée. Les spots peuvent être tournés d‘env. 320° degrés. Tournez les deux bras de lampe

dans la direction souhaitée. Remplacement de l‘ampoule

ATTENTION ! RISQUE D’ÉLECTROCU-

TION ! Coupez tout d‘abord l‘alimentation secteur de la lampe lors du remplacement de l‘ampoule. Pour ce faire, retirez le fusible ou coupez le disjonc- teur de la boîte à fusible (position 0). Laissez la lampe refroidir complètement. Dévissez l’ampoule à LED E14 défectueuse de la douille en tournant dans le sens contraire des aiguilles d‘une montre. Utilisez un chiffon propre et sans peluche pour procéder au remplacement. Utilisez uniquement des ampoules à LED 230– 240 V∼ avec un culot E14 et une puissance maximale de 5 watts. Vissez l‘ampoule LED E14 neuve dans la douille dans le sens des aiguilles d‘une montre. Contrô- lez la bonne fixation. Remettez le fusible en place ou remettez en route le disjoncteur dans le boîtier à fusibles (positionI). Entretien et nettoyage

ATTENTION ! RISQUE D’ÉLECTROCU-

TION ! Pour procéder au nettoyage, coupez tout d‘abord l‘alimentation secteur de la lampe. Pour ce faire, retirez le fusible ou coupez le disjoncteur de la boîte à fusible (position 0).
