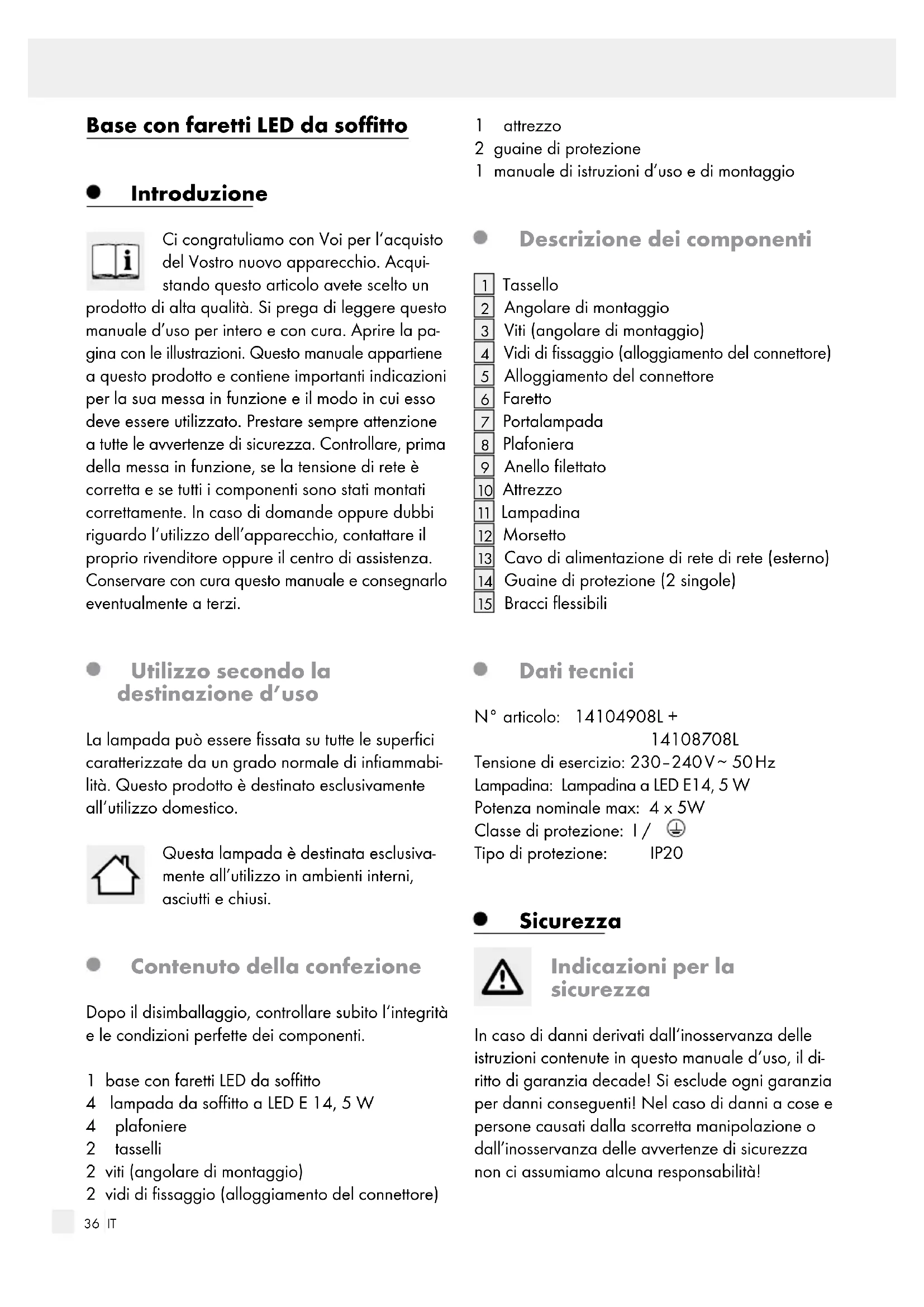

MANUALE UTENTE IAN 273725 Livarno Lux

Angolare di montaggio

Viti (angolare di montaggio)

Vidi di fissaggio (alloggiamento del connettore)

Alloggiamento del connettore

Cavo di alimentazione di rete di rete (esterno)

Guaine di protezione (2 singole)

Bracci flessibili Dati tecnici N° articolo: 14104908L + 14108708L Tensione di esercizio: 230–240 V ∼ 50 Hz Lampadina: Lampadina a LED E14, 5 W Potenza nominale max: 4 x 5W Classe di protezione: I / Tipo di protezione: IP20 Sicurezza Indicazioni per la sicurezza In caso di danni derivati dall‘inosservanza delle istruzioni contenute in questo manuale d‘uso, il di- ritto di garanzia decade! Si esclude ogni garanzia per danni conseguenti! Nel caso di danni a cose e persone causati dalla scorretta manipolazione o dall’inosservanza delle avvertenze di sicurezza non ci assumiamo alcuna responsabilità!37 IT Sicurezza Introduzione / Sicurezza Evitate il pericolo di vita causato da scosse elettriche Far eseguire l‘installazione elettrica soltanto da un elettricista esperto o da una persona competente in materia. Prima di ogni collegamento alla rete elettrica controllare la lampada e il cavo di collegamento a rete per verificare l‘eventuale presenza di danni. Non utilizzare mai la lampada, qualora si constatassero dei danni. ATTENZIONE! In presenza di cavi di alimen- tazione danneggiati sussiste il pericolo di morte a causa di scossa elettrica. In caso di danni, necessità di riparazioni o altri problemi nell’uti- lizzo della lampada, rivolgersi al Centro di As- sistenza o a un elettricista. Prima di eseguire il montaggio, rimuovere il fusibile oppure disattivare l’interruttore di sicu- rezza nella scatola dei fusibili (posizione 0). Prima del montaggio, assicurarsi che la tensione di rete disponibile coincida con la tensione di funzionamento necessaria della lampada (230–240 V∼). Evitare il contatto della lampada con acqua o altri liquidi. Non aprire mai nessuno dei componenti elet- trici e non inserirvi alcun oggetto. Interventi di questo tipo possono mettere a rischio a vita per scossa elettrica. Non fissare la lampada su un suolo umido o conduttore di elettricità! Evitate situazioni pericolose che possano causare incendi o lesioni PERICOLO DI LESIONE! Controllare subito la presenza di danni su ogni lampadina e sul vetro della lampada, dopo aver tolto dall‘im- ballaggio. Non montare la lampada con lampadine e/o vetro della lampada danneggiati. In tal caso mettersi in contatto con un centro di assistenza per la sostituzione. PERICOLO DI USTIONI! Per evitare ustioni, assicurarsi prima di toccare la lampada che questa sia spenta e si sia raffreddata. Le lampadine gene- rano un surriscaldamento della zona superiore della lampada. Lasciare raffreddare completamente la lam- pada. Sostituire immediatamente le lampadine difet- tose con lampadine nuove. Prima di sostituire la lampadina, rimuovere il fusibile o disattivare l‘interruttore di sicurezza della lampada. 0,5 m PERICOLO DI INCENDIO! Mon- tare la lampada a una distanza di almeno 0,5 m dai materiali illuminati. Un eccessivo riscaldamento della lampada può provocare un incendio. Non lasciare la lampada o l‘imballaggio incu- stoditi. I sacchetti e le pellicole di plastica, i pezzi in plastica ecc. possono essere un giocattolo pericoloso per i bambini. ATTENZIONE! Non fissare i LED da una distanza ravvicinata durante l‘utilizzo. Non esaminare i LED con strumenti ottici (ad es. lente). La lampadina integrata non è adatta per reostati o interruttori elettronici. Come comportarsi correttamente Utilizzare solamente lampadine LED da 230–240 V∼ con uno zoccolo tipo E14 e una potenza massima di 5 Watt. Montare la lampada in modo tale che sia protetta da umidità, vento e sporcizia. Preparare con cura il montaggio e prendersi tutto il tempo necessario. Disporre a portata di mano tutti i componenti ed eventuali attrezzi o materiali necessari. Lavorare sempre con la massima attenzione! Prestare sempre attenzione a ciò che si fa ed essere prudenti. Non montare la lampada, nel caso in cui non si sia concentrati oppure non ci si senta bene.38 IT ... / Manutenzione e pulizia / Smaltimento / Garanzia e assistenza Preparazione / Prima dell‘installazione / Messa in funzione Preparazione Attrezzi e materiali necessari Gli attrezzi e materiali indicati non sono inclusi nella confezione. Si tratta in questo caso di dati e valori non vincolanti, forniti a titolo orientativo. Le caratteristiche dei materiali dipendono dalle condizioni individuali in loco. - Matita / strumento di marcatura - Indicatore di tensione - Cacciavite - Trapano - Trapano (ø ca. 0,6 cm) - Tronchese laterale - Conduttore Prima dell‘installazione Importante: il collegamento elettrico deve essere eseguito da un elettricista qualificato o da una persona competente in materia. Quest‘ultimo deve conoscere le caratteristiche della lampada e le modalità di collegamento. Leggere le istruzioni e osservare le illustrazioni attentamente, nonché familiarizzare con la lampada, prima di installarla. Prima dell‘installazione, assicurarsi che non ci sia tensione nel cavo di alimentazione di rete al quale deve essere collegata la lampada. Rimuovere perciò il fusibile oppure disattivare l‘interruttore di sicurezza nella scatola dei fusibili (posizione 0). Verificare l‘assenza di tensione con un rilevatore di tensione. Messa in funzione Montaggio della lampada Prima di eseguire il montaggio, rimuovere il fusibile oppure disattivare l’interruttore di sicu- rezza nella scatola dei fusibili (posizione 0). Rimuovere le viti

di visibili lateralmente sull‘alloggiamento di raccordo

ed estrarre l‘angolare di montaggio

dal retro. Contrassegnare i fori da eseguire con l‘aiuto delle fessure previste per le viti

nell‘ango- lare di montaggio

Eseguire ora i fori di fissaggio (ø ca. 6 mm, profondità ca. 40 mm). Assicurarsi di non danneggiare il cavo di alimentazione di rete. Inserire i tasselli

nei fori di fissaggio. Fissare l‘angolare di montaggio

Inserire il cavo di rete (esterno)

nelle guaine di protezione

Collegare ora il cavo di alimentazione della lampada per mezzo del morsetto

con il cavo di alimentazione di rete (esterno)

Fare attenzione a rispettare la colorazione dei cavi collegati (cavo di conduzione, nero o marrone = simbolo L, cavo neutrale, blu = sim- bolo N). Collegare ora il cavo di protezione (verde-giallo) con il morsetto di collegamento a terra con- trassegnato sull‘alloggiamento di raccordo

Avvitare ora la lampada per mezzo delle viti di fissaggio

con l‘angolare di montaggio

con attenzione sul portalampada

e fissarla stringendo l‘anello filettato

in do- tazione. Per inserire la lampadina

utilizzare un panno pulito e privo di peli. Avvitare in senso orario la nuova lampadina a LED E14 nel portalampa da. Inserire nuovamente il fusibile o attivare l‘inter- ruttore magnetotermico nel quadro dei fusibili (posizione I). La lampada acquistata è ora pronta per essere utilizzata. Orientamento faretti e bracci Modificare l’orientamento dei faretti

solamente se la lampada è spenta.39 IT ... / Manutenzione e pulizia / Smaltimento / Garanzia e assistenza Preparazione / Prima dell‘installazione / Messa in funzione Lasciare raffreddare completamente la lampada. Ruotare i singoli faretti

nella direzione desi- derata operando sulla base. I faretti possono essere ruotati di circa 320°. Girare entrambi i bracci

nella posizione desiderata. Sostituzione della lampadina

ATTENZIONE! PERICOLO DI SCOSSA

ELETTRICA! Prima di sostituire la lampadina, staccare la lampada dall’alimentazione di rete. Rimuovere perciò il fusibile oppure disattivare l‘in- terruttore di sicurezza nella scatola dei fusibili (posizione 0). Lasciare raffreddare completamente la lampada. Svitare in senso antiorario la lampadina LED E14 difettosa dal portalampada. Per effettuare la sostituzione utilizzare un panno pulito e privo di peli. Utilizzare solamente lampadine LED da 230–240 V∼ con uno zoccolo tipo E14 e una potenza massima di 5 Watt. Avvitare la lampadina a LED E14 in senso orario nel portalampada. Verificare che siano correttamente in sede. Inserire nuovamente il fusibile o attivare l‘inter- ruttore magnetotermico nel quadro dei fusibili (posizione I). Manutenzione e pulizia

ATTENZIONE! PERICOLO DI SCOSSA

ELETTRICA! Prima di ogni intervento di pulizia, staccare la lampada dall’alimentazione elettrica. Rimuovere perciò il fusibile oppure disattivare l‘in- terruttore di sicurezza nella scatola dei fusibili (posizione 0).

ATTENZIONE! PERICOLO DI SCOSSA
