BEDIENUNGSANLEITUNG IAN 273725 Livarno Lux

PLAFONNIER À LED LED-DECKENLEUCHTE Montage-, Bedienungs- und Sicherheitshinweise

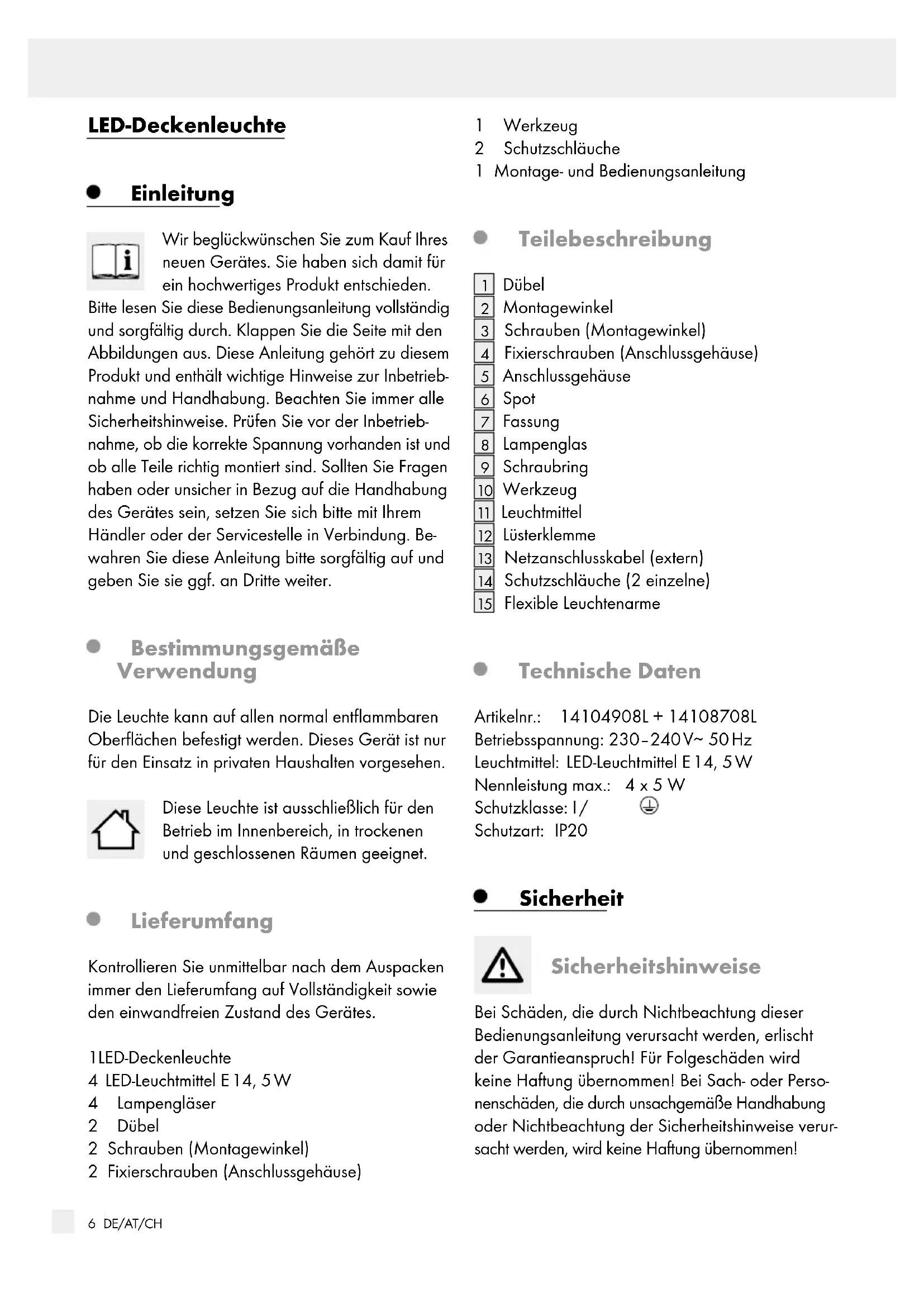

155 DE/AT/CH Inhaltsverzeichnis Einleitung Bestimmungsgemäße Verwendung ....................................................................................................Seite 6 Lieferumfang ........................................................................................................................................ Seite 6 Teilebeschreibung ...............................................................................................................................Seite 6 Technische Daten ................................................................................................................................Seite 6 Sicherheit Sicherheitshinweise .............................................................................................................................Seite 6 Vorbereitung Benötigtes Werkzeug und Material ...................................................................................................Seite 8 Vor der Installation .................................................................................................................Seite 8 Inbetriebnahme Leuchte montieren ...............................................................................................................................Seite 8 Spot ausrichten ....................................................................................................................................Seite 9 Leuchtmittel wechseln ..........................................................................................................................Seite 9 Wartung und Reinigung .....................................................................................................Seite 9 Entsorgung .....................................................................................................................................Seite 9 Garantie und Service Garantieerklärung ...............................................................................................................................Seite 9 Serviceadresse ....................................................................................................................................Seite 10 Konformitätserklärung .........................................................................................................................Seite 10 Hersteller ..............................................................................................................................................Seite 106 DE/AT/CH SicherheitEinleitung / Sicherheit LED-Deckenleuchte Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Klappen Sie die Seite mit den Abbildungen aus. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetrieb- nahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prüfen Sie vor der Inbetrieb- nahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Be- wahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter. Bestimmungsgemäße Verwendung Die Leuchte kann auf allen normal entflammbaren Oberflächen befestigt werden. Dieses Gerät ist nur für den Einsatz in privaten Haushalten vorgesehen. Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Lieferumfang Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes. 1 LED-Deckenleuchte 4 LED-Leuchtmittel E 14, 5 W 4 Lampengläser 2 Dübel 2 Schrauben (Montagewinkel) 2 Fixierschrauben (Anschlussgehäuse) 1 Werkzeug 2 Schutzschläuche 1 Montage- und Bedienungsanleitung Teilebeschreibung

Schrauben (Montagewinkel)

Fixierschrauben (Anschlussgehäuse)

Netzanschlusskabel (extern)

Schutzschläuche (2 einzelne)

Flexible Leuchtenarme Technische Daten Artikelnr.: 14104908L + 14108708L Betriebsspannung: 230–240 V∼ 50 Hz Leuchtmittel: LED-Leuchtmittel E 14, 5 W Nennleistung max.: 4 x 5 W Schutzklasse: I / Schutzart: IP20 Sicherheit Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Perso- nenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verur- sacht werden, wird keine Haftung übernommen!7 DE/AT/CH Sicherheit Vermeiden Sie Lebensgefahr durch elektrischen Schlag Lassen Sie die Elektroinstallation durch einen ausgebildeten Elektriker oder eine für Elektroin- stallationen eingewiesene Person durchführen. Überprüfen Sie vor jedem Netzanschluss die Leuchte und das Netzanschlusskabel auf etwaige Beschädigungen. Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen. VORSICHT! Beschädigte Netzkabel bedeuten Lebensgefahr durch elektrischen Schlag. Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Problemen an der Leuchte an die Servicestelle oder eine Elektrofachkraft. Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (230–240 V∼). Vermeiden Sie unbedingt die Berührung der Leuchte mit Wasser oder anderen Flüssigkeiten. Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag. Die Leuchte nicht auf feuchtem oder leitendem Untergrund installieren! Vermeiden Sie Brand- und Verletzungsgefahr VERLETZUNGSGEFAHR! Überprüfen Sie unmittelbar nach dem Auspacken jedes Leucht- mittel und Lampenglas auf Beschädigungen. Montieren Sie die Leuchte nicht mit defekten Leuchtmitteln und / oder Lampenglas. Setzen Sie sich in diesem Fall für Ersatz mit der Servicestelle in Verbindung. VERBRENNUNGSGEFAHR! Stellen Sie sicher, dass die Leuchte ausgeschaltet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden. Leuchtmittel entwickeln im Bereich des Lampenkopfes eine starke Hitze. Lassen Sie die Leuchte vollständig abkühlen. Ersetzen Sie defekte Leuchtmittel sofort durch neue. Entfernen Sie vor dem Leuchtmittelwechsel immer zuerst die Sicherung oder schalten Sie den Leitungsschutzschalter aus. 0,5 m BRANDGEFAHR! Montieren Sie die Leuchte mit einer Entfernung von mindestens 0,5 m zu angestrahlten Materialien. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen. Lassen Sie die Leuchte oder Verpackungsmaterial nicht achtlos liegen. Plastikfolien / -tüten, Kunst- stoffteile, etc. können für Kinder zu einem gefährlichen Spielzeug werden. ACHTUNG! Bei Betrieb nicht aus kurzem Abstand in die LED schauen. Die LED nicht mit einem optischen Instrument (z.B. Lupe) betrachten. Das beiliegende Leuchtmittel ist nicht geeignet für Dimmer und elektronische Schalter. So verhalten Sie sich richtig Verwenden Sie nur 230–240 V∼ LED-Leucht- mittel mit einem E14-Sockel und einer Höchst- leistung von 5 Watt. Montieren Sie die Leuchte so, dass sie vor Feuchtigkeit und Verschmutzung geschützt ist. Bereiten Sie die Montage sorgfältig vor und nehmen Sie sich ausreichend Zeit. Legen Sie alle Einzelteile und zusätzlich benötigtes Werkzeug oder Material vorher übersichtlich und griffbereit zurecht. Seien Sie stets aufmerksam! Achten Sie immer darauf was Sie tun und gehen Sie stets mit Vernunft vor. Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen. Einleitung / Sicherheit8 DE/AT/CH Inbetriebnahme / Wartung und Reinigung / Entsorgung / Garantie und ServiceVorbereitung / Vor der Installation / Inbetriebnahme Vorbereitung Benötigtes Werkzeug und Material Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei um unverbindliche Angaben und Werte zur Orientierung. Die Beschaffenheit des Materials richtet sich nach den individuellen Gegebenheiten vor Ort. - Bleistift / Markierwerkzeug - Spannungsprüfer - Schraubendreher - Bohrmaschine - Bohrer (ø ca. 0,6 cm) - Seitenschneider - Leiter Vor der Installation Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder eine für Elektro- installationen eingewiesene Person erfolgen. Diese muss Kenntnis über die Eigenschaften der Leuchte und Anschlussbestimmungen haben. Machen Sie sich vor der Installation mit allen Anweisungen und Abbildungen in dieser Anleitung sowie mit der Leuchte selbst vertraut. Stellen Sie vor der Installation sicher, dass an der Leitung, an der die Leuchte angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer. Inbetriebnahme Leuchte montieren Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Entfernen Sie die seitlich am Anschlussgehäuse

sichtbaren Fixierschrauben

und nehmen Sie den Montagewinkel

auf der Rückseite ab. Markieren Sie die Bohrlöcher mit Hilfe der im Montagewinkel

vor- gesehenen Langlöcher. Bohren Sie nun die Befestigungslöcher (ø ca. 6 mm, Tiefe ca. 40 mm). Stellen Sie si- cher, dass Sie die Zuleitung nicht beschädigen. Führen Sie die Dübel

in die Bohrlöcher ein. Befestigen Sie den Montagewinkel

mit den mitgelieferten Schrauben

Führen Sie das Netzanschlusskabel (extern)

durch die Schutzschläuche

Verbinden Sie nun das Anschlusskabel der Leuchte mittels der Lüsterklemme

mit dem Netzanschlusskabel (extern)

Achten Sie auch auf den farblichen Zusammen- schluss der angeschlossenen Leitungen (stromführender Leiter, schwarz oder braun = Symbol L, Neutralleiter, blau = Symbol N). Verbinden Sie nun den Schutzleiter (grün-gelb) mit der im Anschlussgehäuse

gekennzeich- neten Erdungsklemme

Verschrauben Sie nun die Leuchte mittels der Fixierschrauben

mit dem Montagewinkel

Drehen Sie den Schraub ring

. Stecken Sie das Lampenglas

vorsichtig über die Fassung

und befestigen Sie es, in- dem Sie den Schraubring

festdrehen. Benutzen Sie zum Einsetzen des Leuchtmittels

ein sauberes, fusselfreies Tuch. Drehen Sie das E14 LED-Leuchtmittel im Uhrzeigersinn in die Fassung ein. Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter am Sicherungskasten ein (I-Stellung). Ihre Leuchte ist nun betriebsbereit.9 DE/AT/CH Inbetriebnahme / Wartung und Reinigung / Entsorgung / Garantie und Service Spot / Leuchtenarme ausrichten Verändern Sie die Ausrichtung der Spots

nur, wenn die Leuchte ausge- schaltet ist. Lassen Sie die Leuchte vollständig abkühlen. Drehen Sie die einzelnen Spots

am Fuß in die gewünschte Richtung. Die Spots lassen sich um ca. 320° drehen. Drehen Sie die beiden Leuchtenarme

in die gewünschte Richtung. Leuchtmittel wechseln VORSICHT! STROMSCHLAGGEFAHR! Trennen Sie zum Auswechseln des Leuchtmittels die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutz- schalter im Sicherungskasten aus (0-Stellung). Lassen Sie die Leuchte vollständig abkühlen. Drehen Sie das defekte E14 LED-Leuchtmittel gegen den Uhrzeigersinn aus der Fassung. Benutzen Sie zum Auswechseln ein sauberes, fusselfreies Tuch. Verwenden Sie nur 230–240 V∼ LED-Leucht- mittel mit einem E14-Sockel und einer Höchst- leistung von 5 Watt. Drehen Sie das neue E14 LED-Leuchtmittel im Uhrzeigersinn in die Fassung ein. Überprüfen Sie den richtigen Sitz. Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter am Sicherungskasten ein (I-Stellung). Wartung und Reinigung VORSICHT! STROMSCHLAGGEFAHR! Trennen Sie zur Reinigung die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Siche- rungskasten aus (0-Stellung). VORSICHT! STROMSCHLAGGEFAHR! Aus Gründen der elektrischen Sicherheit darf die Leuchte niemals mit Wasser oder anderen Flüssig- keiten gereinigt oder gar in Wasser getaucht werden. VORSICHT! VERBRENNUNGSGEFAHR! Lassen Sie die Leuchte vollständig abkühlen. Benutzen Sie keine Lösungsmittel, Benzin o.ä. Die Leuchte würde hierbei Schaden nehmen. Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch. Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter am Sicherungskasten ein (I-Stellung). Entsorgung Die Verpackung und das Verpackungs- material bestehen ausschließlich aus umweltfreundlichen Materialien. Sie kön- nen in den örtlichen Recyclingbehältern entsorgt werden. Das Symbol der durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung zugeführt werden muss. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Gekenn- zeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Recycling hilft, den Verbrauch von Rohstoffen zu reduzieren und die Umwelt zu entlasten. Garantie und Service Garantieerklärung 3 Jahre Garantie ab Kaufdatum auf dieses Gerät, gilt nur gegenüber dem Ersteinkäufer, nicht über- tragbar. Bitte Kassenbon als Nachweis aufbewah- ren. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleißteile oder für Beschädigungen durch unsachgemäßen Gebrauch. Die Garantie erlischt bei Fremdeingriff. Ihre gesetzlichen Rechte werden durch diese Ga- rantie nicht eingeschränkt. Im Garantiefall mit der Servicestelle telefonisch in Verbindung setzen. Nur Vorbereitung / Vor der Installation / Inbetriebnahme10 DE/AT/CH Table of contents Garantie und Service so kann eine kostenlose Einsendung Ihres Geräts gewährleistet werden. Serviceadresse Briloner Leuchten GmbH Im Kissen 2, 59929 Brilon, Deutschland Tel.: +49 (0) 29 61 / 97 12–800 Fax: +49 (0) 29 61 / 97 12–199 E-Mail: kundenservice@briloner.com www.briloner.com IAN 273725 Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit. Konformitätserklärung Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien (Elektro- magnetische Verträglichkeit 2004 / 108 / EC, Niederspannungsrichtlinie 2006 / 95 / EC, Öko- design Richtlinie 2009 / 125 / EG, RoHS-Richtlinie 2011 / 65 / EU). Die Konformität wurde nachge- wiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Hersteller Briloner Leuchten GmbH Im Kissen 2 59929 Brilon Deutschland11 GB/IE Introduction Intended use ........................................................................................................................................ Page 12 Scope of delivery ................................................................................................................................Page 12 Parts description ..................................................................................................................................Page 12 Technical Data ....................................................................................................................................Page 12 Safety Safety notices ......................................................................................................................................Page 12 Preparation Required tools and material ...............................................................................................................Page 13 Prior to installation .................................................................................................................Page 14 Start-up Mounting the light ............................................................................................................................... Page 14 Align the spotlight / lamp bodies .......................................................................................................Page 14 Changing the bulb ..............................................................................................................................Page 14 Maintenance and Cleaning ..............................................................................................Page 15 Disposal ............................................................................................................................................Page 15 Warranty and Service Warranty Declaration .........................................................................................................................Page 15 Service address ................................................................................................................................... Page 15 Declaration of conformity ...................................................................................................................Page 15 Manufacturer .......................................................................................................................................Page 16 Table of contents Garantie und Service12 GB/IE Safety / Preparation Introduction / Safety LED Ceiling Light Introduction Congratulations on your new product. You have selected a high quality prod- uct. Please be sure to carefully read the complete operating instructions. Fold out the page with the illustrations. These instructions are part of the product and contain important information on setup and handling. Always follow all safety in- structions. Before using this product for the first time verify the correct voltage and that all parts are properly installed. Should you have any questions or you are unsure about operating the product, please contact the dealer or service centre. Please keep these instructions in a safe place and pass them on third parties as applicable. Intended use The light can be fastened to any normally inflam- mable surface. This product is intended for private household use only. This light is only suitable for indoor use in dry and enclosed spaces. Scope of delivery Check immediately after unpacking that the parts are complete and that the product is in proper condition. 1 LED ceiling light 4 LED lamp E 14, 5 W 4 Lamp glass 2 Rawlplugs 2 Screws (mounting bracket) 2 Retaining screws (connection housing) 1 Tool 2 Protective tubes 1 Instructions for assembly and use Parts description
