MODE D'EMPLOI IAN 279099 Livarno Lux

Vis (équerre de montage)

Support d‘écartement

Câble d‘alimentation électrique (externe)

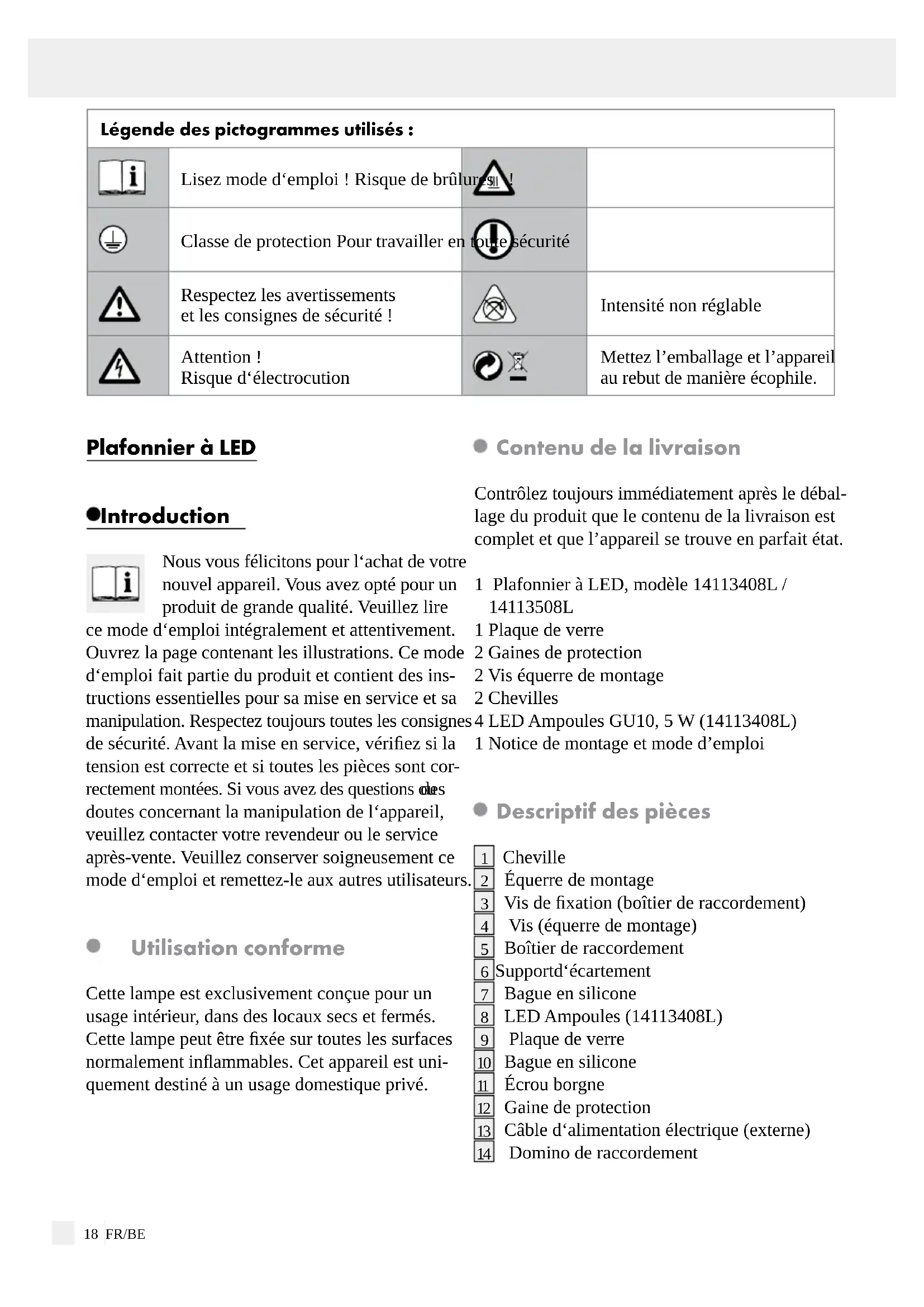

Domino de raccordement Légende des pictogrammes utilisés : Lisez mode d‘emploi ! Risque de brûlures! Classe de protection Pour travailler en toute sécurité Respectez les avertissements et les consignes de sécurité ! Intensité non réglable Attention ! Risque d‘électrocution Mettez l’emballage et l’appareil au rebut de manière écophile.19 FR/BE Introduction / Sécurité Introduction Caractéristiques techniques Réf. d‘article : 14113408L / 14113508L Tension de service : 230 - 240 V

, 50 Hz (14113508L) Puissance nominale: 4 x 5 W (14113408L) 1 x 10,5 W (14113508L) Éclairage : 4 x LED GU10, 5 W (14113408L) 1 x module LED, 10,5 W (LED non échangeable 14113508L) Facteur de puissance/ Courant nominalpar module LED : 0,54 / 80 mA (14113508L) Classe de protection : I / Indice de protection : IP20 Sécurité Indications de sécurité Les droits de recours en garantie sont annulés en cas de dommages résultant du non-respect du présent mode d’emploi ! Le fabricant décline toute respon- sabilité pour les dommages consécutifs ! Toute responsabilité est déclinée pour les dommages ma- tériels ou corporels causés par une manipulation incorrecte ou par le non-respect des consignes de sécurité ! Ne laissez pas la lampe ou le matériel d‘embal- lage traîner sans surveillance. Les films / sachets en plastique, les éléments en matières synthéti ques, etc. peuvent devenir des jouets dangereux dans les mains des enfants. Attention ! Risque d‘électrocution L‘installation électrique doit être effectuée par un électricien ou par une personne dûment formée à cet effet. Avant chaque raccordement au secteur, contrô- lez le bon état de la lampe et du câble d‘alimen- tation. N‘utilisez jamais la lampe si vous constatez le moindre dommage. ATTENTION ! Des câbles secteur endommagés impliquent un danger de mort par électrocution. En cas d’endommagements, de réparations ou d’autres problèmes, veuillez contacter le SAV ou un électricien. Avant le montage, retirez le fusible ou coupez le disjoncteur de la boîte à fusibles (position 0). Avant le montage, vérifiez que la tension secteur corresponde à la tension de service requise de la lampe (230 - 240 V

14113508L). Évitez impérativement tout contact de la lampe avec de l‘eau ou d‘autres liquides. N‘ouvrez jamais les composants électriques, et n‘insérez jamais d‘objets quelconques dans ceux-ci. De telles interventions impliquent un danger de mort par électrocution. N‘installez jamais la lampe sur un support hum ide ou conducteur de courant! Les câbles de raccordement sont à recouvrir avec les gaines de protection fournies. Prévention de risque d‘incendies et de blessures RISQUE DE BLESSURES! Immédiatement après le déballage de l‘article, vérifiez le parfait état de chaque ampoule et verre de lampe. Ne montez pas la lampe avec des ampoules et / ou des verres de lampe défectueux(-ses). Pour faire remplacer une pièce défectueuse, veuillez contacter le service après-vente. Ne regardez jamais directement dans la source lumineuse (ampoule, LED, etc.). RISQUE DE BRÛLURES! Afin d‘éviter toute brûlure, vérifiez que la lampe soit éteinte et suffisamment20 FR/BE Mise en service / Entretien et nettoyageSécurité / Préparation / Avant l‘installation / Mise en service froide avant de la manipuler. L‘ampoule dégage une forte chaleur au niveau du logement de la lampe. Laissez refroidir la lampe complètement. Seulement pour (14113508L) : La source de lumière de cette lampe n‘est pas rempla- çable. Lorsque la source de lumière arrive en fin de vie, l‘ensemble de la lampe doit être remplacé. Seulement pour (14113408L) : utilisez uniquement des ampoules à LED avec une puissance maximale de 5 W. Pour travailler en toute sécurité Montez la lampe de telle sorte qu‘elle soit protégée de l‘humidité et des salissures. Soigneusement préparer le montage du produit et l‘effectuer sans précipitation. Préparez toutes les pièces détachées et l‘outillage ou le matériel requis et posez-les à portée de main. Soyez toujours vigilant ! Faites toujours attention à ce que vous faites et agissez raisonnablement. N‘effectuez jamais le montage de la lampe si vous n‘êtes pas concentré ou si vous vous sen- tez mal. Préparation Outils et matériel nécessaires Les outils et matériels indiqués ne sont pas inclus dans le contenu de la livraison. Il s‘agit là de données et de valeurs indicatives vous permettant de vous orien- ter. Les caractéristiques du matériel dépendent des conditions spécifiques sur place. - Crayon / outil marqueur - Détecteur de tension - Tournevis - Perceuse - Foret (env. ø6 mm) - Pince coupante diagonale - Escabeau Avant l‘installation Important : Le raccordement électrique doit être réalisé par un électricien professionnel ou par une personne instruite pour exécuter une installation électrique. Celle-ci doit connaître les caractéristiques des lampes et des conditions de raccordement. Avant l‘installation, familiarisez-vous avec l‘en- semble des instructions et des illustrations du présent mode d‘emploi et avec la lampe elle- même. Avant l‘installation, vérifiez l‘absence de tension au niveau du câble auquel doit être raccordé la lampe. Retirez à cet effet le fusible ou coupez le disjoncteur de la boîte à fusible (position 0). Vérifiez l‘absence de tension à l‘aide d‘un dé- tecteur de tension. Mise en service Montage de la lampe Ôtez les vis de fixation

visibles latéralement sur le boîtier de raccordement

et détachez l‘équerre de montage

de la face arrière. Seulement pour 14113408L : Pour la mise en place de l‘ampoule

, utilisez un chiffon propre ne peluchant pas. Placez les ampoules

GU10 dans les douilles et serrez-les d‘¼ de tour vers la droite avec précaution. Desserrez les écrous borgne

Retirez une rondelle en silicone des entretoises

Posez la plaque de verre

Veillez à ce que le décor apparaissent à l‘extérieur. Replacez la rondelle en silicone sur l‘entretoise

et vissez-la fermement avec l‘écrou borgne

.21 FR/BE Mise en service / Entretien et nettoyageSécurité / Préparation / Avant l‘installation / Mise en service Seulement pour 14113508L : Desserrez les écrous borgne

Retirez une rondelle en silicone des entretoises

Posez la plaque de verre

Veillez à ce que la partie rugueuse soit posi- tionnée vers le bas. Replacez la rondelle en silicone sur l‘entretoise

et vissez-la fermement avec l‘écrou borgne

Assurez-vous que le positionnement est correct. Marquez les trous de perçage à l‘aide des trous oblongs prévus pour les vis, dans l‘équerre de montage

Maintenant, percez les trous d‘attache (env. 6 mm, profondeur env. 30 mm). Assurez-vous de ne pas endommager l‘alimentation. Introduisez le câble de raccordement (externe)

dans les gaines de protection

Insérer les chevilles

dans les trous de perçage. Fixez l‘équerre de montage

avec les vis fournies

Reliez maintenant le câble d‘alimentation de la lampe au câble d‘alimentation (externe)

Remarque : Veillez à ce que les fils du câble d‘alimentation électrique (externe)

aient leur raccord respectif : fil conducteur, noir ou brun = symbole L, fil neutre, bleu = Symbole N, prise

terre, vert-jaune = symbole

Vissez maintenant la lampe sur l‘équerre de montage

à l‘aide des vis de fixation

Remettez le fusible en place ou remettez en route le disjoncteur dans le boîtier à fusibles (positionI). Votre lampe est alors prête à l‘emploi. Changer la lampe (14113408L)

ATTENTION ! RISQUE D’ÉLECTROCU-

TION! Coupez tout d‘abord l‘alimentation secteur de la lampe lors du remplacement de l‘ampoule. Retirez à cet effet le fusible ou coupez le disjoncteur de la boîte à fusible (position 0). ATTENTION ! RISQUE DE BRÛLURES ! SURFACES TRÈS CHAUDES ! Laissez la lampe refroidir complètement. Desserrez les écrous borgne

Retirez une rondelle en silicone des entretoises

Remarque : faites attention aux rondelles en silicone restantes situées sous la plaque de verre. Elle peuvent tomber lorsque vous retirez la plaque de verre. Retirez l‘ampoule GU10 défectueuse de la douille. Pour la mise en place de l‘ampoule, utilisez un chiffon propre ne peluchant pas. Placez l‘ampoule neuve GU10 dans la douille et serrez-la d‘¼ de tour vers la droite avec pré- caution. Vérifiez que chaque entretoise dispose d‘une rondelle en silicone. Posez la plaque de verre sur l‘entretoise. Veillez à ce que le décor apparaissent à l‘extérieur. Replacez la rondelle en silicone sur l‘entretoise

et vissez-la fermement avec l‘écrou borgne

Entretien et nettoyage

Pour procéder au nettoyage, coupez tout d‘abord l‘alimentation secteur de la lampe. Retirez à cet ef- fet le fusible ou coupez le disjoncteur de la boîte à fusible (position 0).
