| Tipo de produto | Sistema de limpeza de ar para impressoras HP Designjet 8000s/9000s/10000s |
| Marca | HP |
| Modelo | Designjet HD Pro Scanner (sistema de limpeza de ar) |
| Dimensões (L x A x P) | 365 x 797 x 496 mm (modelo 8000s) / 365 x 797 x 801 mm (modelo 9000s/10000s) |
| Peso líquido | 60 kg (8000s) / 95 kg (9000s/10000s) |
| Alimentação elétrica | 100-127 V ou 220-240 V, 50/60 Hz, potência 1,1-1,6 kW |
| Corrente nominal | 6,0 A (8000s 110V) / 3,5 A (8000s 230V) / 12 A (9000s 110V) / 7,0 A (9000s 230V) |
| Fusível | 20 A (110V) / 16 A (230V) |
| Pressão de aspiração máx. | 900 - 8000 Pa |
| Nível acústico | 56 dB(A) (8000s) / 63 dB(A) (9000s/10000s) |
| Fluxo de ar | 50 - 180 m³/h (8000s) / 50 - 360 m³/h (9000s/10000s) |
| Tipo de filtragem | Pré-filtro classe F5 + filtro de carvão ativado |
| Capacidade do filtro | 1 filtro (8000s) ou 2 filtros (9000s/10000s), peso unitário 16 kg |
| Vida útil dos filtros | 700-800 horas de serviço |
| Referência do filtro de reposição | HP Q6679A |
| Material do gabinete | Chapa de aço revestida |
| Condições ambientais | Temperatura: +5°C a +35°C, umidade máx. 70% |
| Grau de proteção | IP 20 |
| Principais funções | Filtragem de compostos orgânicos voláteis (COV) emitidos pela impressora; comando tátil com display; ajuste da velocidade do ventilador; indicação de saturação dos filtros |
| Manutenção rotineira | Limpeza semanal das superfícies com um pano úmido; substituição dos filtros a cada 800 horas |
| Segurança | Usar apenas com impressoras HP compatíveis; não usar em ambiente não ventilado; desconectar antes da manutenção; usar luvas para manusear filtros usados |
| Garantia | 1 ano para o aparelho; 700 horas ou 9 meses para os filtros (o que ocorrer primeiro) |
| Conteúdo da embalagem | Sistema completo com filtros, conjunto de mangueiras (4 m ou 2 m), cabo de alimentação, 4 pés de suporte ajustáveis, chave de boca |
Perguntas frequentes - Designjet HD Pro Scanner HP
Perguntas dos utilizadores sobre Designjet HD Pro Scanner HP
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Impressora em formato PDF gratuitamente! Encontre o seu manual Designjet HD Pro Scanner - HP e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Designjet HD Pro Scanner da marca HP.
MANUAL DE UTILIZADOR Designjet HD Pro Scanner HP

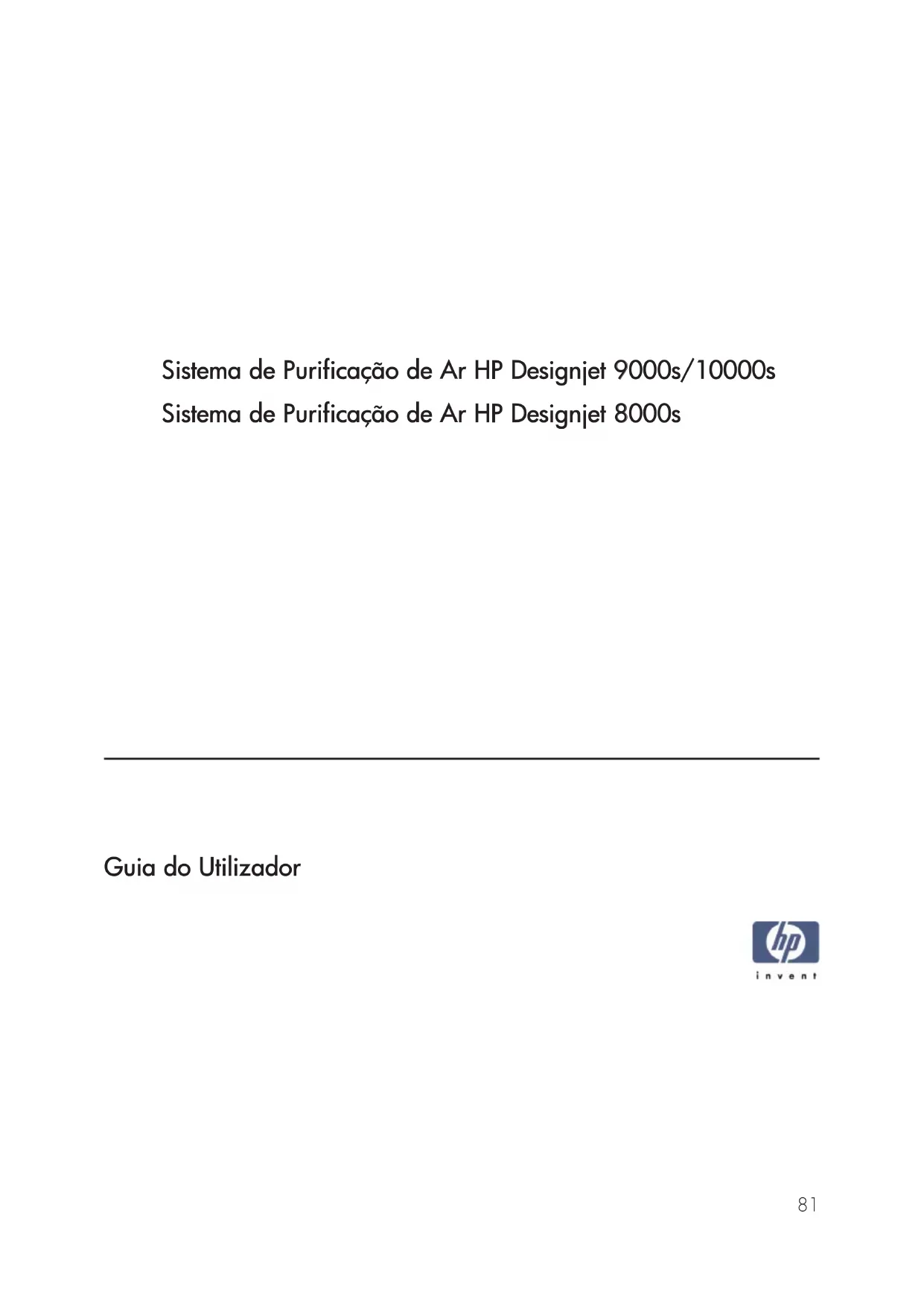

Sistema de Purificação de Ar HP Designjet 9000s/10000s Sistema de Purificação de Ar HP Designjet 8000s
Guia do Utilizador
I Introdução
Este guia do utilizador é uma ajuda essencial para o funcionamento correto e com segurança dos sistemas de purificação de ar HP Designjet 9000s/10000s e HP Designjet 8000s, que a seguir são designados abreviadamente por APS.
O guia do utilizador contém informações importantes para o funcionamento seguro, funcional e econômico do APS. O cumprimento destas instruções pode contribuir para evitar situações perigosas, reduzir os gastos de reparações e tempos de paragem, aumentar a confiabilidade e a vida útil dos aparelhos.
O guia do utilizador deve ser guardado nas imediações do APS. Todas as instruções contidas neste documento poderão ser alteradas sem aviso prévio. Sobre este produto, a Hewlett-Packard não presta nenhum tipo de garantia, inclusive as garantias de comercialização e adequação para um determinado fim.
A Hewlett-Packard não se responsabiliza por avarias e danos acidentais ou posteriores resultantes do fornecimento, fabricação ou uso deste produto.
Este documento não pode ser fotocopiado ou traduzido noutro idioma, sem a prévia autorização por escrito da Hewlett-Packard Company.

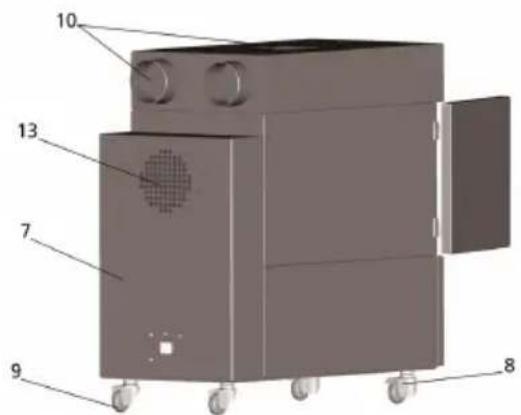

II Descrição do produto

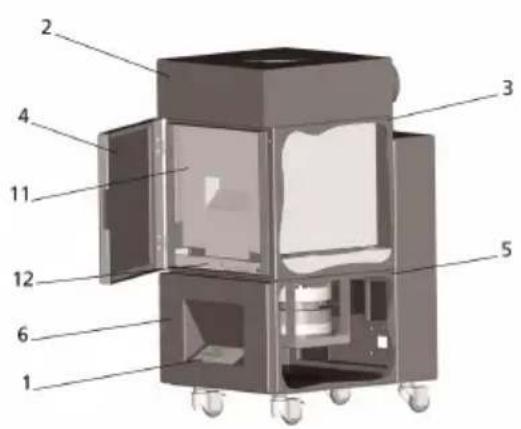

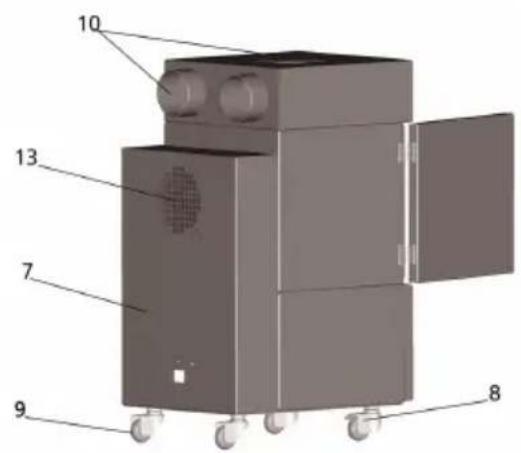

Sistema de purificação de ar HP Designjet 8000s

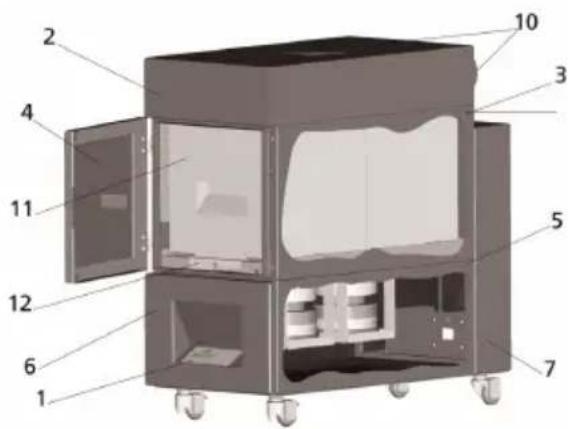

Sistema de purificação de ar HP Designjet 9000s/10000s
| 1 | Display, teclado de membrana | 2 | Cobertura da caixa |
| 3 Caixa do FILTER 4 | Porta de manutençao da caixa do filtró | ||
| 5 Caixa do ventilador 6 | Cobertura do ventilador e da electrónica | ||
| 7 | Absorvedor de som | 8 | Rodízio giratório com bloqueio |
| 9 | Rodízio giratório | 10 | Tubuladura de aspiração |
| 11 | Filtro HP Designjet APS 8000s / 9000s/10000s | 12 Mecanismo de elevação do filtró | |
| 13 | Grelha de saía de ar | ||
III Segurança
III 1 Instruções gerais
O sistema de purificação de ar foi fabricado segundo o nível técnico atual e o cumprimento das normas de segurança.
No entanto, durante o serviço pode acontecer - quando o aparelho não está em uso normal ou não lhe é feita a manutenção conforme o fim previsto - que o utilizador e terceiros fiquem expostos a perigo.
III 2 Uso segundo o fim previsto
O sistema de purificação de ar só pode ser utilizado juntamente com a impressora HP para a qual se encontrar dimensionado.
A área de trabalho em que irão funcionar as impressoras HP Designjet 8000s ou 9000s/10000s deverá encontrar-se sempre suficientemente arejada.
O APS não está dimensionado para poder substituir o arejamento indispensável da área de trabalho. O APS elimina compostos orgânicos voláteis (COV), libertados perto da impressora durante a impressão. Mas também as impressões terminadas, já secas ou armazenadas, libertam do mesmo modo COV. O APS reduz a libertação de compostos orgânicos voláteis na área de trabalho de uma impressora, e em nenhumas circunstâncias pode funcionar em recintos com pouco arejamento.
Qualquer utilização do APS que não esteja em ligação direta a uma impressora HP Designjet 8000s e 9000s/10000s é considerada como utilização imprópria do sistema.
Isto também se aplica a todas as modificações no APS não autorizadas. Em especial, isto também é válido para a utilização de elementos filtrantes substituíveis não genuínos. Nestas condições, a HP não garante que o sistema atinja a potência indicada nas especificações HP.
A utilização correta do sistema também inclui a observação de todas as instruções relacionadas com:
- a segurança,
- a operação,
- a manutenção,
do modo descrito neste manual do utilizador.
III 3 Indicações sobre avisos e símbolos
Neste guia do utilizador serão usados os avisos ou símbolos abaixo, para as instruções de segurança e determinadas particularidades importantes:
Advertência!
Da não observação das indicações contidas neste símbolo poderão resultar ferimentos graves ou perigo de morte.
Cuidado!
Da não observação das indicações contidas neste símbolo poderão resultar ferimentos ligeiros ou danos no sistema.
Indicação
Informações adicionais para uma operação segura, correta e econômica do APS.
- Os passos de trabalho e/ou os passos de operação estão marcados com um ponto de referência. Estes passos devem ser sempre seguidos de cima para baixo!
- As listas estão assinaladas com um hífen.
A operação correta do APS exige o cumprimento de todas as instruções aqui contidas. Por favor, certifique-se de que todos os utilizadores do APS estão totalmente familiarizados com as informações deste guia.
Os avisos ou símbolos aplicados diretamente no APS, como por exemplo, símbolos de advertência, autocolantes de advertência e identificação de peças de componentes, devem ser sempre cumpridos. Os avisos ou símbolos aplicados diretamente no APS não poderão ser eliminados. Todos eles devem encontrar-se em estado completo e legível.
III 4 Advertências
- O APS não pode ser imerso em água nem em qualquer outro líquido.
- Não se pode aplicar o APS em áreas com grandes concentrações de poeira.
- Não se pode aplicar o APS ao ar livre.
- O APS só pode ser utilizado com os cabos fornecidos pela HP juntamente com o APS, e em perfeito estado de utilização.
- O APS só pode ser posto em funcionamento com a tensão indicada na placa do tipo do aparelho. O funcionamento com uma tensão diferente poderá causar um incêndio ou um choque elétrico.
- Não ligue vários aparelhos numa única tomada de corrente, porque isso poderá causar um incêndio ou um choque elétrico.
- Nunca desmonte o APS nem faça nenhuma modificação no aparelho. Nunca faça reparações, porque isso poderia causar um incêndio, um choque elétrico ou até acidentes diversos.
- Não desmonte nenhuma cobertura aparafusada, pois elas protegem componentes de alta tensão. A desmontagem arbitrária de tais coberturas poderá causar choques elétricos ou queimaduras.
- Na cobertura do ventilador e da eletrónica está indicado este aviso (na descrição do APS).
- Não toque nem pegue no cabo de ligar à corrente com as mãos molhadas, porque isso poderia causar um choque elétrico.
- Se notar que sai um cheiro desagradável ou fumo do APS, desligue imediatamente o aparelho e tire a ficha da tomada de corrente.
- Nunca instale ou ponha o APS a funcionar a uma distância inferior a 8 m de uma chama aberta, chispas ou qualquer fonte de calor.
- Quando efectuar uma substituição, utilize sempre elementos filtrantes da marca HP, porque são estes componentes que estão dimensionados para a filtração e operação com as suas impressoras do tipo Designjet 8000s ou 9000s/10000s. A utilização de elementos filtrantes de outras marcas não garante que os compostos orgânicos voláteis sejam suficientemente filtrados, podendo assim pôr em risco a sua saúde e a sua segurança.
- Certifique-se de que todos os operadores sabem usar os equipamentos de emergência, como por exemplo, as duchas para os olhos e os extintores de incêndio, e saber onde estão guardados/instalados.
Os filtros usados contêm solventes orgânicos (éster acético de etil-glicol-mono-butilo, Nº CAS: 112-07-2) e outros produtos químicos procedentes dos vapores da tinta de impressão. Por isso, ao eliminar estes filtros, é necessário cumprir as disposições e as normas de manejo, utilização, armazenagem e eliminação, aplicáveis a solventes orgânicos.
- Os elementos filtrantes não podem ser desmontados.
- Evite o contacto com os olhos, a pele e a roupa do líquido eventualmente contido nos elementos filtrantes usados. Quando tiver de manejar os elementos filtrantes usados, use
luvas de látex ou de nitrilo®. Em caso de contacto com a pele, lave-a imediatamente com água e sabão. Se tiver molhado a sua roupa com o líquido, tome as medidas necessárias para a parte molhada não tocar na pele. Em caso de contacto com os olhos, utilize uma ducha para os olhos homologada e, se for necessário, consulte um médico. Se não tiver à disposição uma ducha para os olhos, lave-os com água fria e, se for necessário, consulte um médico.
- O líquido contido nos filtros é inflamável. Por isso, não armazene os filtros usados a uma distância inferior a 8 m de uma chama aberta, faíscas ou qualquer outra fonte de calor.
- Não se pode fazer a uma distância inferior a 8 m do APS.
- Mantenha os cartuchos filtrantes usados fora do alcance das crianças.
- As aberturas de entrada e saída de ar não podem estar fechadas/tapadas.
III 5 Advertências para os trabalhos de manutenção
Antes de realizar um trabalho de manutenção, é necessário desligar o APS e protegê-lo contra uma colocação em funcionamento acidental, procedendo do seguinte modo:
Durante a colocação, a montagem ou um trabalho de manutenção, nunca introduza a sua mão na grelha que cobre o ventilador.
- Depois de desligar o APS, espere que o ventilador pare completamente.
Para evitar o risco de apanhar choques elétricos, não abra os componentes elétricos, a caixa ou as coberturas.
Quando substituir os filtros e/ou as mangueiras de aspiração, recomendamos usar sempre luvas de uso único, de polietileno, látex ou nitrilo.
Substitua os elementos filtrantes nos períodos indicados. Não se esqueça de apertar bem os parafusos das uniões desaparafusadas.
Não utilize solventes nem detergentes agressivos. Use roupa limpa, que não perca fios.
Utilize exclusivamente produtos de limpeza à base de água. Não utilize solventes orgânicos que possam provocar um incêndio ou uma explosão!
Elimine sempre todos os produtos usados com segurança e ecologicamente.
III 6 Equipamento de proteção
No sentido de se proteger o utilizador, o APS está equipado com bloqueadores de segurança, construídos e fabricados segundo o nível técnico atual, cumprindo todas as disposições para a segurança. Para se garantir um funcionamento com segurança e ecológico, montaram-se os seguintes dispositivos de segurança:
- O ventilador está protegido por uma placa ou grelha, cuja desmontagem requer ferramentas especiais.
- No caso de ocorrer uma corrente ou de surgir uma avaria, todos os elementos do sistema de comando passam para um estado de segurança que protege o utilizador, o APS e o meio ambiente, e impede uma nova colocação em funcionamento acidental.
- Todos os componentes eletrotécnicos estão dotados da marca CE para baixa tensão e/ou EMC (compatibilidade eletromagnética).
- Um condutor de compensação de potencial (secção > 1,5 mm2) liga todos os componentes do APS entre si e com o condutor de proteção.
- O APS tem a classe IP 20.
Índices
I Introdução 82
II Descrição do produto 83
III Segurança 84
III 1 Instruções gerais 84 III 2 Uso segundo o fim previsto 84 III 3 Indicações sobre avisos e sinais 84 III 4 Advertências 86 III 5 Advertências para os trabalhos de manutenção 86 III 6 Equipamento de proteção
1 Descrição da instalação e função 88
1.1 Transporte em palete de madeira 88 1.2 Desembalagem e instalação 89 1.3 Conteúdo do caixote 89 1.4 Ligação da impressora 90 1.5 Ligação do APS à rede de alimentação 90 1.6 Descrição do funcionamento 90
2 Funcionamento 91
2.1 Condições de operação 91 2.2 Funcionamento 91 2.3 Funcionamento de ensaio 92
3 Manutenção 93
3.1 Indicações gerais 93 3.2 Manutenção de rotina 93 3.3 Substituição dos filtros 93

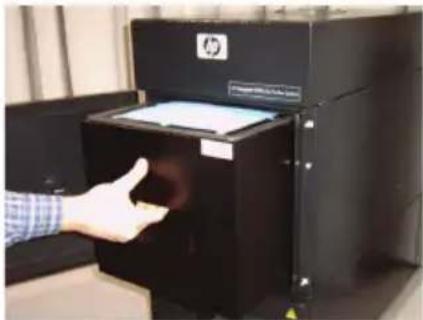

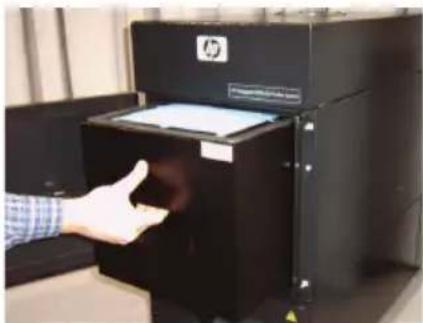

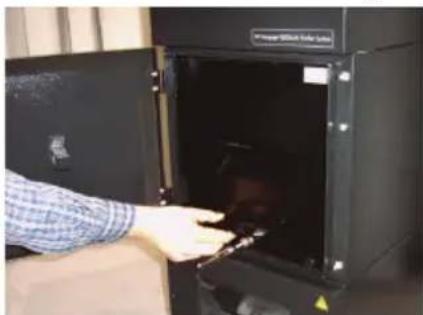

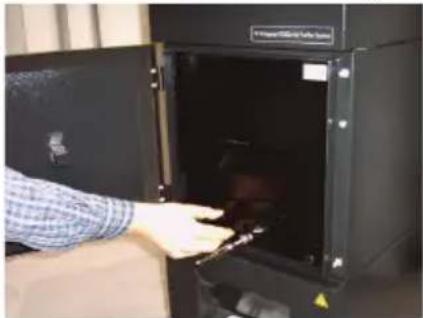

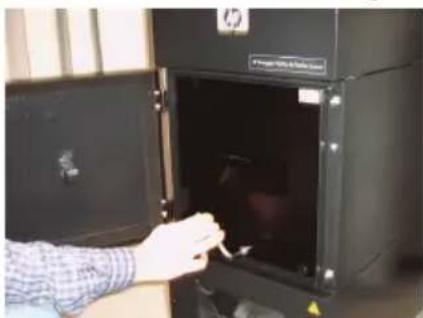

3.3.1 Desmontagem do(s) filtro(s) usado(s) 94 3.3.2 Colocação do(s) filtro(s) novo(s) 95
3.4 Entrada do código (código) do elemento filtrante substituído 96
3.4.1 O Sistema de purificação do ar HP Designjet 8000s 96 3.4.2 O Sistema de purificação do ar HP Designjet 9000s/10000s 97
4 Eliminação 98
5 Eliminação de avarias 99
6 Termos de garantia 100
7 Indicações oficiais 103
1 Descrição da instalação & função
1.1 Transporte em palete de madeira
O APS é fornecido em posição horizontal sobre uma palete de madeira, em conformidade com a norma IPPC. Para o transporte de paletes de madeira estão permitidos os seguintes meios de transporte industriais:
- Empilhadeira de forquilha e
- manipulador de paletes.
Não deixe cair o APS durante a manipulação.
Fixe as paletes com o APS em posição vertical, para que ele não possa tombar durante o transporte.
Siga as normas válidas de prevenção de acidentes e de segurança no trabalho.
Siga também todas as indicações presentes na embalagem!
O APS ou a palete de madeira com o APS tem de estar imóvel no veículo de transporte, para evitar que possa escorregar, ou que o APS possa tombar.
Advertência!
Se as paletes de madeira não se encontrarem absolutamente imóveis, o APS poderá tombar e causar ferimentos ou a morte de pessoas.
Por isso, utilize sempre aparelhos de elevação e meios de fixação adequados!
O condutor tem de estar devidamente autorizado para conduzir veículos de transporte.
Conduza com a forquilha da empilhadeira nos interstícios da palete.
Quando transportar o APS, atenda sempre às indicações seguintes:
- A empilhadeira de forquilha tem de estar homologada para o peso total da palete de madeira com o APS em posição vertical.
- Peso líquido do HP Designjet 8000s APS: aprox. 60 kg
- Peso da palete de madeira + 8000s APS + embalagem: aprox. 76 kg
- Peso líquido do HP Designjet 9000s/10000s APS: aprox. 95 kg
- Peso da palete de madeira + 9000s/10000s APS + embalagem: aprox. 113 kg
- Comprimento mínimo necessário da forquilha: 1.000 mm
- O caixote de transporte tem de estar absolutamente fixo no veículo de transporte, para se evitar que possa tombar.
É necessário fazer com que o APS e a plataforma de elevação do veículo de transporte estejam diretamente em contacto:
- Com este fim, deverá colocar-se uma madeira ou cartão entre a embalagem do APS e a plataforma.
- Quando se deposita o APS, é indispensável evitar qualquer choque ou pancada.
- Durante este procedimento, não se pode encontrar pessoas na área de trabalho dos veículos industriais.
1.2 Desembalagem e instalação
Indicação: quando se desembala o APS, tem de se deixar espaço suficiente para as mangueiras de saída de ar da impressora. As mangueiras e o APS deverão ficar dispostos de modo que ninguém possa tropeçar neles, seja possível colocar ou retirar os produtos, trocar os cartuchos de tinta ou controlar o depósito para restos de tinta.
Indicação: à volta do APS tem de haver espaço suficiente para a desmontagem e substituição dos elementos filtrantes.
Indicação: O APS não pode ser instalado em locais onde esteja exposto diretamente a ventiladores e a correntes de ar de aparelhos de ar condicionado ou aquecedores.
Indicação: quando desembalar ou instalar o APS, proceda do seguinte modo:
- Não eleve o APS da palete de transporte nem o retire da embalagem, antes de chegar ao lugar de montagem. Retire a embalagem com cuidado.
- Com a lista do conteúdo da embalagem, controle se o fornecimento está completo. Verifique se as unidades do fornecimento apresentam exteriormente danos de transporte.
- Desloque o APS sobre os próprios rodízios até ao lugar previsto onde ficará colocado.
- O APS tem de ficar colocado numa superfície plana e resistente.
- Fixe o APS contra deslocamento ocasional, aplicando os dispositivos de bloqueio dos rodízios.
- Coloque o APS de modo que o ar soprado através da grelha possa sair para a área de trabalho sem impedimento.

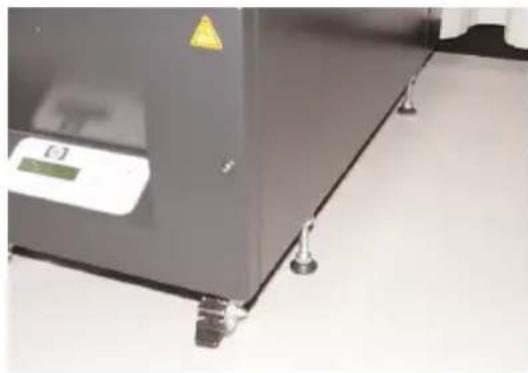

- Fixe o APS montando os pés de apoio reguláveis para fazer que o aparelho
possa ficar ocasionalmente (exame de resistência da posição vertical, conforme a norma EN 60950-1). Com este fim, montaram-se quatro porcas na parte inferior do APS, para se enroscar os pés. Estes pés de apoio adicionais têm de ficar regulados em relação ao chão, de modo que o APS se encontre horizontal e imóvel sobre o chão, sem aliviar os rolos (giratórios).

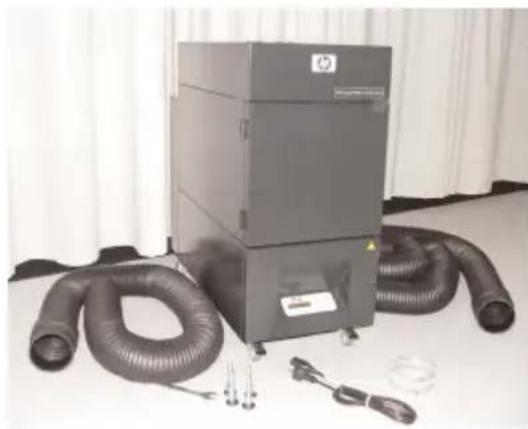

1.3 Conteúdo da caixa
Ao receber o APS, controle exatamente o conteúdo do caixote de transporte. De um modo geral, o fornecimento consiste no seguinte:
- O APS completo (com os elementos filtrantes montados);
- O jogo de mangueiras I (mangueira de 4 m ou mangueira de 2 m; e ainda as tubulações de união e as luvas de aperto).
- O cabo de ligação à rede. No fornecimento pode haver vários tipos de cabos. Selecione o adequado. 4 Pés de apoio reguláveis, M8, com o comprimento de 85 mm - 1 Chave de forquilha
1.4 Ligação da impressora
As mangueiras estão equipadas com uma tubulação de ligação numa extremidade.
A outra extremidade da mangueira é encaixada através do flange de saída de ar da impressora e apertada fixa com uma luva.
Indicação:
Do lado direito e do lado esquerdo, a impressora dispõe de dois flanges de saída de ar (possui do lado direito e do lado esquerdo um, isto é, dois flanges de ligação para as tubagens de saída de ar).
1.5 Ligação do APS à rede de alimentação
O APS é ligado à rede de alimentação do seguinte modo:
- Introduza a ficha do cabo de alimentação na tomada de corrente.
Verifique se a tensão da rede de alimentação é igual à tensão indicada na placa de tipo.
- Finalmente, controle uma vez mais todas as ligações.
Coloque o APS em funcionamento, depois de instalar todas as tubagens e de controlar as suas uniões.
1.6 Descrição do funcionamento
As mangueiras de aspiração unem direção o APS e as ligações de saída do ar das impressoras HP Designjet 8000s ou 9000s/10000s.

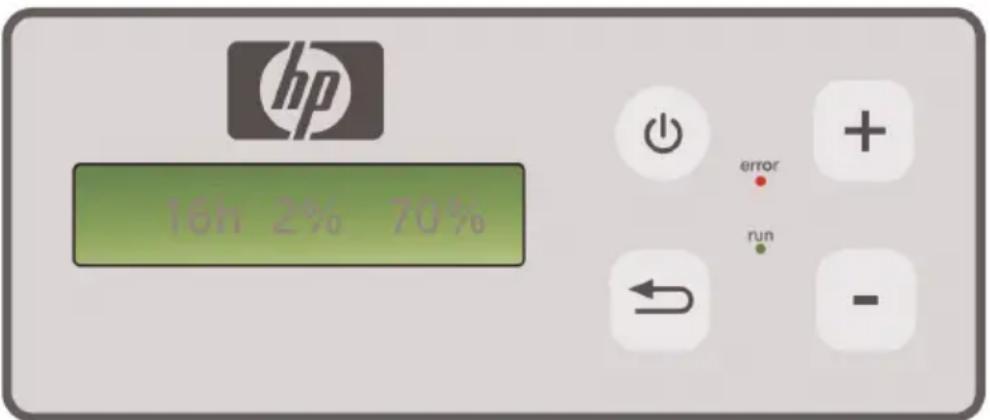

O APS é ligado no teclado de membrana.
O ar, com os compostos orgânicos voláteis libertados pelas tintas HP que contém solventes francos, é aspirado do interior das impressoras HP Designjet 8000s ou 9000s/10000s pelas mangueiras, e conduzido à caixa do padrão e aos elementos filtrantes.
Os elementos filtrantes contêm duas etapas de filtração:
- Esteira filtrante prévia e filtro de carvão ativado.
Enquanto que os compostos orgânicos voláteis são separados do ar nos elementos filtrantes, o ar purificado é aspirado pelo ventilador entre os elementos filtrantes e chega aos amortecedores acústicos montados na parte traseira, através da grelha de saída de ar.
2 Funcionamento
2.1 Condições operacionais
O APS tem de funcionar num lugar seco, isento de vibrações e, se possível, de poeira.
O APS tem de ficar instalado numa área de trabalho suficientemente arejada.
O APS não pode funcionar num lugar fechado e sem arejamento.
A temperatura ambiente deve manter-se entre +5°C e +35°C.
A humidade relativa do ar não deve exceder 70%. Deve-se evitar que a humidade do ar se possa condensar à superfície do APS.
2.2 Funcionamento
O funcionamento do APS é comandado através de um painel operacional, que consiste num teclado de membrana com display (Fig. 1). Todos os temas de funcionamento do APS são comandados através deste painel.
Fig. 1: Comando através de teclado de membrana, com display
Quando se liga o Sistema, aparece a regulação básica no display:
- À esquerda visualiza-se o número total de horas de serviço do elemento filtrante instalado.
- No centro visualiza-se a percentagem de saturação atual do filtro.
- À direita visualiza-se a percentagem do número de rotações atual do ventilador. O valor da regulação do número mínimo de rotações é de 20%.
No teclado de membrana do APS encontram-se os seguintes elementos operacionais:
Botão LIG/DESL
Com o botão LIG/DESL liga e desliga o APS. Logo após ligar o APS, ouvirá o ventilador a funcionar. O ar é aspirado da impressora.
Quando alterar os valores regulados (por exemplo, o número de rotações do ventilador), os novos valores são memorizados ao desligar o sistema. Quando ligar de novo o APS, ele voltará a funcionar com os valores previamente regulados.
O botão ENTER
Este botão destina-se exclusivamente aos técnicos de manutenção, para a realização de controlos e da regulação da electrónica ELF do APS (por exemplo, deposita substituição de elementos filtrantes).
No caso de não se fazer nenhuma entrada ou nenhuma alteração durante alguns segundos, o display volta automaticamente para a sua regulação básica.
O botão "+"
Com este botão pode aumentar passo a passo a percentagem do número de rotações do ventilador. O aumento do número de rotações nota-se inconfundivelmente, devido ao aumento do nível de ruído. O valor alterado é imediatamente aceite.
O botão "--"
Com este botão pode reduzir passo a passo a percentagem do número de rotações do ventilador. A redução do número de rotações nota-se inconfundivelmente, devido à redução do nível de ruído. O valor alterado é imediatamente efectivo.
O LED "Avaria" (vermelho)
Quando este LED vermelho se acende, isso avisa que os elementos filtrantes se encontram saturados e é necessário substituí-los.
O LED "Funcionamento" (verde)
Quando este LED verde se acende, isso significa que o APS se encontra ligado. Porém, se este LED tem luz intermitente, isso avisa que é necessário substituir os elementos filtrantes durante as próximas 100 horas de serviço.
Primeiro controle, se todas as ligações/uniões do APS estão correctas e sem fugas. - Ligue o APS, carregando no botão EIN/AUS (ligar/desligar) do teclado de membrana. - Aumente o número de rotações da ventoinha, carregando com o dedo no botão "+". Preste atenção ao aumento de ruído do ventilador e, por conseguinte, ao aumento do número de rotações. Simultaneamente visualiza-se no display a percentagem do número de rotações atingido. - Reduza o número de rotações, carregando com um dedo no botão "-". Preste atenção à redução de ruído do ventilador e, por conseguinte, à redução do número de rotações. Simultaneamente visualiza-se no display a percentagem do número de rotações atingido (número de rotações mínimo 20%). - Desligue o APS, carregando no botão EIN/AUS (ligar/desligar) do teclado de membrana. Se o APS realizar correctamente todas as funções, então o sistema está pronto para entrada em funcionamento.
3 Manutenção
3.1 Indicações gerais
Advertência!
Os filtros usados contêm solventes orgânicos (acetato de etileno-glicol-monobutilo, Nº CAS: 112-07-2), assim como outros produtos químicos dos vapores da tinta da impressora. A eliminação dos filtros usados requer o cumprimento de todas as prescrições e normas de utilização, armazenagem e eliminação de solventes orgânicos.
Advertência!
Antes de um trabalho de limpeza ou de manutenção no APS, é imprescindível tirar a ficha da tomada de corrente.
Indicação:
Atenda sempre as instruções de segurança no Capítulo III Segurança.
3.2 Manutenção de rotina
Com o fim de detectar danos, faça diariamente um controlo visual a todas as zonas do APS, e verifique o bom estado de funcionamento do APS.
Cuidado!
- Devido à inevitável aglomeração de sujidade, pode acontecer que os autocolantes e os elementos operacionais ou indicações de advertência se encontrem ilegíveis. Isso pode conduzir a um serviço com falhas, reduzindo as medidas de segurança.
- Por esta razão, recomendamos limpar semanalmente o pó ou qualquer outra sujidade existente nos elementos operacionais, no display e nos autocolantes de advertência, com um pano limpo e humedecido. Nunca se sirva de um pano molhado, porque poderia entrar água no APS.
- Não use nenhum produto de limpeza com solventes, pois estes iriam atacar o teclado de membrana, o display, as juntas de vedação ou o verniz. Utilize sempre um detergente à base de água ou uma solução de sabão diluída.
- Tenha o cuidado de não deixar entrar líquido no APS.
3.3 Substituição dos filtros
Os elementos filtrantes têm de ser substituídos antes de cada 800 horas de serviço. Quando no display se visualiza o valor 100% e o LED vermelho (avaria) está continuamente aceso, isso significa que os filtros estão saturados. Os filtros de carvão ativado saturam-se mais ou menos rapidamente, segundo o tipo de utilização, e devem ser substituídos decorridas 700 a 800 horas de serviço, e em nenhuma circunstância antes de 800 horas de serviço. Instruções para a encomenda de elementos filtrantes novos:
| Designação | Número do produits |
| Filtro APS - HP Designjet 8000s / 9000s/10000s (Sistema de purificação do ar HP Designjet 8000s, é necessário 1 elemento filtrante) (Sistema de purificação do ar HP Designjet 9000s/10000s, são necessários 2 elementos filtrantes) | Q6679 A |
Indicação
O LED começa a piscar após 770 horas de serviço, avisando que é necessário encomendar novos filtros e substituir os filtros instalados dentro das próximas 100 horas de serviço.
Cuidado!
Quando substituir os filtros e/ou as mangueiras de aspiração, recomendamos usar sempre luvas de proteção (luvas de uso único, de polietileno, látex ou nitrilo®).
No Sistema de purificação de ar "HP Designjet 8000s", a caixa do FILTER está equipada com um elemento filtrante, enquanto que no Sistema "HP Designjet 9000s/10000s" se utilizam dois elementos filtrantes dispostos um a seguir ao outro. No Sistema de filtração "HP Designjet 9000s/10000s", é necessário substituir os dois elementos filtrantes ao mesmo tempo.
A substituição dos filtros é feita do seguinte modo:
3.3.1 Desmontagem do(s) filtro(s) usado(s)
- Desligue o APS no botão do teclado de membrana.
- Proteja o APS contra uma colocação em funcionamento acidental, tirando a ficha da tomada da corrente.
- Agarre na porta de manutenção (Fig. 1) traseira e abra-a para a esquerda. Indicação: Ao abrir a porta, tem de fazer força para resistir à resistência do fecho da porta!
Fig. 1
Tome a chave de parafusos angular do suporte respectivo.
- Afrouxe um pouco o mecanismo de alavanca e vedação soltando o parafuso de ajuste (Fig. 2) com a chave de parafusos angular. Rode o parafuso de ajuste, até o elemento filtrante se encontrar na sua posição mais inferior e se deixar deslocar livremente.
- Solte o bloqueio do filtro (Fig. 3)
- Pegue no punho do elemento filtrante e puxe este para fora da caixa do filtro (Fig. 4), de modo que ainda esteja fixo na caixa, mas que possa ser agarrado com as duas mãos por baixo do filtro e ser assente com cuidado. Indicação: O elemento filtrante pesa aprox. 16 kg.
Elimine imediatamente o elemento filtrante usado. Os filtros usados contêm solventes orgânicos (éster acético de etil-glicol-mono-butilo N° CAS: 112-07-2) e outros produtos químicos procedentes dos vapores da tinta de impressão. Por isso, ao eliminar-se estes filtros, é necessário cumprir as disposições e normas de manejo, utilização, armazenagem e eliminação aplicáveis a solventes orgânicos.
3.3.2 Colocação do(s) filtro(s) novo(s)
Proceda do modo seguinte:
- Retire a embalagem do(s) filtro(s) novo(s).
- Guarde num lugar seguro a folha dobrada anexada, que contém o código, pois mais tarde vai precisar dela para repor o intervalo de manutenção.
- Carregue no(s) filtro(s) novo(s) (Fig. 5) até ao fim na caixa do filtro. AVERTÊNCIA: a toda a volta do elemento filtrante tem de ficar para cima e o punho do elemento filtrante para o lado da abertura de manutenção.
- Accione o bloqueio do filtro (Fig. 6)
- Aperte o mecanismo de alavanca e vedação (Fig. 7), rodando o parafuso de ajuste, até ele vedar completamente.
- Volte a colocar a chave de parafusos angular no suporte respectivo, na abertura de aspiração.
- Feche a porta de manutenção até o trinco encaixar.
Fig. 7
Indicação:
Controle sempre bem se a vedação periférica no(s) elemento(s) filtrante(s) e no fundo do filtro prévio, do lado de cima, encaixou até ao fim, e se o parafuso de ajuste se encontra completamente apertado, porque de outro modo poderão aparecer fugas, e os gases e a poeira não poderão ser filtrados corretamente.
3.4 Entrada do Código do elemento filtrante
No Sistema de purificação de ar HP Designjet 8000s, para se repor o intervalo de manutenção tem de se fazer a entrada de um Código. No Sistema HP Designjet 9000s/10000s há que fazer a entrada de dois Códigos. Nos capítulos seguintes descreve-se a entrada do Código dos sistemas 8000s e 9000s/10000s.
3.4.1 O Sistema de purificação do ar HP Designjet 8000s
Depois de substituir um elemento filtrante é necessário repor o intervalo de manutenção com a ajuda do Código. Para efetuar esta operação, proceda do modo seguinte, mantendo a sequência de passos indicada:
Ligue o APS, carregando no botão ON/OFF (ligar/desligar) do teclado de membrana. Após ligar, ouve o ruído do funcionamento do ventilador e o Sistema começa a aspirar os gases.
Quando se visualizar "service filter" (serviço do filtro) no display, para que esta informação de erro desapareça, carregue no botão "+" ou no botão "-".
Depois de confirmar com ENTER, visualiza-se o nome do programa.
Confirma novamente com ENTER. Visualiza-se a informação "code 1: 00000".
Agora já pode fazer a entrada do Código através destes botões. O Código está indicado na folha dobrada, que acompanhava o FILTRO novo.
Após confirmar com ENTER, é memorizado o Código atual.
Se a entrada do Código está correta, visualiza-se no display o valor reposto correspondente à saturação do filtro (indicação no centro do display), ou seja, "0%". O LED verde (funcionamento) pisca e o LED vermelho (avaria) são repostos no seu estado normal.
Indicação
O Code está indicado na folha dobrada, que acompanhava o FILTER novo.
3.4.2 O Sistema de purificação do ar HP Designjet 9000s/10000s
Após substituir os elementos filtrantes é necessário repor o intervalo de manutenção com a ajuda do Code. Para efetuar esta operação, proceda do modo seguinte, mantendo a sequência de passos indicada:
Ligue o APS, carregando no botão ON/OFF (ligar/desligar) do teclado de membrana. Após ligar, ouve o ruído do funcionamento do ventilador e o Sistema começa a aspirar os gases.
Quando se visualizar "service filter" no display, para que esta informação desapareça, carregue no botão "+" ou no botão "-".
Depois de confirmar com ENTER, visualiza-se o nome do programa.
Confirme novamente com ENTER. Visualiza-se a informação " code 1: 00000".
Agora já pode fazer a entrada do Code através destes botões. O Code está indicado na folha dobrada, que acompanhava o FILTER novo.
Após confirmar com ENTER, é memorizado o Code atual e visualiza-se a informação " code 2: 00000".
Agora já pode fazer a entrada do Code através destes botões. O Code está indicado na folha dobrada, que acompanhava o FILTER novo.
O Code atual é memorizado carregando na tecla ENTER.
Se a entrada do Code estiver correta, o valor da saturação do filtro (a referência média no display) é reposto em 0% e os LED's acesos ou intermitentes apagam-se.
Indicação
- No caso do APS HP Designjet 9000s/10000s, ao visualizar-se a indicação "Code 2: 00000" tem de se fazer a entrada do Code do segundo elemento filtrante.
- Se a entrada do segundo Code não está correta, é necessário fazer novamente as entradas dos Codes 1 e 2.
4 Eliminação
O proprietário do APS é responsável pela eliminação dos cartuchos filtrantes em conformidade com todas as normas e disposições legais.
Por esta razão, dirija-se a uma firma oficial de eliminação de resíduos, autorizada pelas autoridades locais de recolha e eliminação de tais resíduos.
Nas autoridades responsáveis e na Internet poderá obter uma lista de firmas que se ocupam da eliminação deste tipo de resíduos.
Como por lei, a eliminação correta dos filtros é de sua responsabilidade, ao encarregar uma firma da eliminação dos filtros, exija um comprovativo em como ela está autorizada oficialmente a fazer a eliminação desse tipo de resíduos.
Comunique à firma de eliminação o tipo de produto químico a eliminar, e depois decida-se pelo tipo de contrato que melhor corresponde às suas exigências.
A firma de eliminação de resíduos tem de saber o nome trivial ou o N° CAS do solvente que geralmente é usado na tinta de impressão. Os filtros usados contêm nos vapores da tinta um solvente orgânico (éster acético de etil-glicol-mono-butilo, N° CAS: 112-07-2) e outros produtos químicos descritos nos Registos de dados, que poderão ser obtidos no endereço seguinte:
http://www.hp.com/hpinfo/globalcitizenship/environment/productdata/index.html
O APS retém os solventes orgânicos. Por isto, após a desmontagem e a eliminação dos elementos filtrantes, ainda pode ficar retidos certos solventes no aparelho e nas mangueiras ligadas às impressoras. No caso da colocação fora de serviço definitiva do APS, o uso é responsável pela eliminação correta de todos os componentes e materiais do APS, sob observação de todas as normas e disposições.
5 Eliminação de avarias
| Avaria Causa Ajuda | ||
| Não há potência de respiração (os vapores/gases não são aspirados). | A mangueira de respiração não está ligada ao APS. | Ligue a mangueira de respiração ao APS. |
| A mangueira de respiração não está ligada à impressora. | Ligue a mangueira de respiração à impressora. | |
| A mangueira de respiração está danificada. | Substitua a mangueira de respiração. | |
| A mangueira de respiração está ligada à impressora errada. | Ligue a mangueira de respiração à impressora correcta. | |
| A mangueira de respiração está ligada na saída errada da impressora. | Ligue a mangueira de respiração na saída correcta da impressora. | |
| O canal de respiração está bloqueado. | Controle o canal de respiração e elimine a avaria encontrar. | |
| O canal de saída de gás de escape está bloqueado. | Controle o canal de gás de escape e eli-mine a avaria encontrar. | |
| Pouca potência de respiração (os vapores/gases não são quase aspirados). | Os elementos filtrantes está saturados. | Substitua o Conjunto de elementos filtran-tes e cuide da eliminação correcta dos filtros usados. |
| A mangueira de respiração está danificada. | Substitua a mangueira de respiração. | |
| A mangueira de respiração não está correclamente ligada ao APS. | Controle a ligaçao da mangueira de respiração no APS, e se for necessário, ligue a mangueira de novo. | |
| A mangueira de respiração está ligada na saída errada da impressora. | Controle a ligaçao da mangueira de respiração na impressora, e se for neces-sário, ligue a mangueira de novo. | |
| A saída de ar está blo-queada. | Controle o estado da saída de ar e limpe as aberturas entupidas. | |
| A mangueira de respiração está ligada na saída errada da impressora. | Ligue a mangueira de respiração correclamente na impressora. | |
| Uma avaria no APS. Entre em | contacto com o service de assistência de HP. | |
| O APS não funciona. | A ficha não está ou está mal introduzida na tomada de corrente. | Controle/repare a ligaçao à rede de ali-mentação. |
| A tomada de corrente está sem tensão. | Controle/repare o circuito de corrente. | |
| Uma avaria no APS. Entre em | contacto com o service de assistência de HP. |
6 Termos de garantia
| Produito HP Perúdo de garantia limitada | |
| Sistema de purificação de ar HP Designjet 8000s/9000s/10000s | 1 ano a partir da data de compra do cliente final |
| Filtro para o Sistema de purificação de ar HP Designjet 8000s /9000s/10000s APS | 700 horas de service ou 9 meses, a partir da data de compra dofiltro pelo cliente final. É valido o que ocorro primeiro. |
A. Âmbito da garantia de HP com duração limitada
- Esta garantia limitada da Hewlett-Packard (HP) concede expressamente ao cliente final a limitação de direitos à garantia, em relação à HP. Porém, não se exclui a possibilidade de conquista de outros direitos ao cliente final, segundo a lei em vigor ou acordos especiais celebrados por escrito com a HP.
- A HP garante ao cliente final que os produtos HP mencionados, durante o período de validade da garantia limitada, estão isentos de defeitos de material e de fabricação. O período de validade da garantia limitada tem início na data de compra. O recibo com a data de compra ou o aviso de recepção com a data de compra do produto é o comprovativo da data de compra. Para a prestação de garantia, pode ser exigido ao cliente final a apresentação do comprovativo da compra do produto. Se durante o período de garantia limitada for necessário reparar ou trocar o produto, o cliente final terá direito a exigir a prestação de garantia nas condições estabelecidas nesta declaração de garantia.
- No caso de produtos de software, esta garantia limitada da HP abrange apenas um erro de execução das instruções do programa. A HP não garante que um determinado produto funcione continuamente ou sem defeitos.
- A garantia limitada da HP estende-se somente aos erros resultantes da utilização de produtos HP mencionada no guia do utilizador, e não abrange de nenhum modo o seguinte:
a. Falta de manutenção, manutenção errada ou não adequada dos filtros, segundo as instruções contidas no Capítulo III Segurança e 3 Manutenção do manual do operador. b. Funcionamento de interfaces assim como produtos não fornecidos ou não apoiados pela HP, ou
c. Utilização fora das especificações do produto.
Excluem-se da garantia limitada da HP as medidas normais de manutenção da impressora no sistema de purificação do ar HP Designjet 9000s/10000s / 8000s, como por exemplo, a limpeza e a manutenção preventiva (incl. a manutenção preventiva de peças fechadas e a presença dos avanços técnicos de assistência técnica da HP).
- A utilização de produtos de consumo de marcas diferentes da marca HP (filtros) no sistema de purificação de ar HP Designjet 9000s/10000s / 8000s, não influencia a garantia limitada da HP nem um eventual contrato de assistência técnica ao cliente com a HP. No entanto, ao constatar-se uma avaria ou um dano na impressora, causado pela utilização de produtos de consumo de marcas diferentes da HP, a HP cobrará, em faculdade, o tempo e os materiais investidos no trabalho de manutenção da impressora para a eliminação de uma determinada falha ou de um determinado defeito.
- No caso de produtos HP defeituosos, dispõe das ajudas seguintes:
a. Durante o período de garantia limitada, a HP substitui os produtos de consumo defeituosos e abrangidos por esta garantia limitada e fornece outros produtos em substituição do produto defeituoso. b. Durante o período de garantia limitada, a HP decidirá se um produto de hardware ou um componente defeituoso será reparado ou substituído in situ. No caso de a HP decidir pela substituição de um componente, a HP (i) enviará uma peça de substituição ao receber a peça defeituosa (ii) e prestará ao cliente o apoio necessário, se este o solicitar, para a instalação dessa peça. c. No caso pouco provável de a HP não conseguir reparar ou substituir um produto abrangido pela garantia limitada, após ter participado o defeito ao cliente, a HP devolverá o preço de compra do produto dentro de um prazo aceitável.
- Enquanto o produto de consumo, produto de hardware ou um componente defeituoso não for enviado à HP, a HP não tem obrigação de fazer a sua substituição ou devolução. Todos os componentes, peças e produtos de consumo ou de hardware que sejam desmontados, segundo esta garantia limitada, passam a ser propriedade da HP. Neste caso, a HP pode não atender à exigência de devolução da peça defeituosa.
- ESTA GARANTIA LIMITADA É VÁLIDA PARA TODOS OS PAÍSES E TEM APLICAÇÃO, SOB RESERVA DAS CONDIÇÕES DESTA GARANTIA LIMITADA, EM TODOS OS PAÍSES ONDE A HP OU UM SERVIÇO AUTORIZADO PRESTEM GARANTIA, E A HP COMERCIALIZE ESTES PRODUTOS. A DISPONIBILIDADE DE SERVIÇOS DE PRESTAÇÃO DE GARANTIA E O TEMPO DE REAÇÃO PODEM VARIAR DE PAÍS PARA PAÍS. PORÉM, A HP NÃO IRÁ ALTERAR A FORMA, O LUGAR E O FUNCIONAMENTO DE UM PRODUTO, PARA QUE ELE SEJA MAIS FUNCIONAL NUM PAÍS, PARA O QUAL ELE NÃO ESTAVA PREVISTO POR MOTIVOS LEGAIS OU POLÍTICOS.
- Contratos sobre capacidades complementares poderão ser celebrados em todos os estabelecimentos autorizados de assistência técnica HP, nos quais o produto será vendido por HP ou por outro importador autorizado.
- NO ÂMBITO EM QUE A LEI PERMITE, COM EXCEÇÃO DAS OBRIGAÇÕES ESPECIALMENTE INDICADAS NESTA GARANTIA LIMITADA EM RELAÇÃO AOS PRODUTOS HP, TANTO HP COMO OS SEUS SUB-FORNECEDORES EXCLUEM EXPRESSAMENTE GARANTIAS IMPLÍCITAS, EM ESPECIAL GARANTIAS OU PROMESSAS DE COMERCIALIZAÇÃO, QUALIDADE SATISFATÓRIA E ADEQUAÇÃO PARA DETERMINADA APLICAÇÃO.
B. Responsabilidade limitada
- NO ÂMBITO EM QUE A LEI PERMITE, COM EXCEÇÃO DAS OBRIGAÇÕES ESPECIALMENTE INDICADAS NESTA GARANTIA LIMITADA, HP OU OS SEUS SUB-FORNECEDORES NÃO SE RESPONSABILIZAM EM NENHUMA CIRCUNSTÂNCIA POR QUAISQUER OUTROS DANOS DIRETOS, ESPECÍFICOS, ACIDENTAIS OU SUBSEQUENTES (INCLUINDO LUCROS CESSANTES E PREJUÍZOS PECUNIÁRIOS), DECORRENTES DESTE CONTRATO E DE INTENÇÕES, OU AINDA QUANDO HP TENHA SIDO ALERTADA QUANTO À POSSIBILIDADE DESTES DANOS.
C. Direito local (lei vigente)
1. Esta garantia limitada confere-lhe determinados direitos legais. Além disto, o cliente ainda poderá ter direitos, que nos E.U.A variam de estado para estado, no Canadá, de província para província, e noutras partes do mundo, de estado para estado. Por favor informe-se sobre o âmbito geral dos seus direitos fundamentados nas leis do seu País. 2. No âmbito em que a declaração de garantia limitada não concorda com as leis locais, esta declaração é válida como alterada, de modo a harmonizar com as leis locais. INDEPENDENTEMENTE DO ÂMBITO PERMITIDO POR LEI, AS CONDIÇÕES DE GARANTIA CONTIDAS NESTA DECLARAÇÃO DE GARANTIA LIMITADA NÃO RESTRINGEM NEM ALTERAM OS DIREITOS LEGAIS VIGENTES APLICÁVEIS À VENDA DESTE PRODUTO, MAS COMPLETAM OS DIREITOS LEGAIS.
7 Indicações oficiais
| Designação do produits: | Sistema de purificação de ar HP Designjet 8000s (110 V) | Sistema de purificação de ar HP Designjet 8000s (230 V) | Sistema de purificação de ar HP Designjet 9000s/10000s (110 V) | Sistema de purificação de ar HP Designjet 9000s/10000s (230 V) |
| Caixa: Largura: Altura: Profundidade: Material da caixa: Condições ambientais: Temperatura: Humidade do ar: Caracteristicas发展目标as发展目标a: | 365 mm797 mm496 mm 801 mmChapa de aço, revestida+ 5 °C até + 35 °CMax. 70 % | |||
| 50 - 180 m³/h 50 - 360 m³/h | ||||
| 1,1 kW 1,1 kW1,6 kW 1,6 kW100 - 127 V 220 - 240 V 100 - 127V 220 - 240V50/60 Hz 50/60Hz 50/60 Hz50/60 Hz | ||||
| Corrente nominal:6,0 A 3,5 A12 A7,0A20 A20 A16 A20 A16 A | ||||
| Fusível:900 - 8.000 Pa | ||||
| Peso total:60 kg95 kg56 dB(A) | ||||
| Nivel de pressão acústica:60 kg56 dB(A) | ||||
| Material do FILTER:60 kgClasse de filtração F 5 | ||||
| Material do FILTER prévio:16 kg | ||||
| Cassete com carvão activado:16 kg | ||||
- I INTRODUÇÃO
- II DESCRIÇÃO DO PRODUTO
- III SEGURANÇA
- III 1 INSTRUÇÕES GERAIS
- III 2 USO SEGUNDO O FIM PREVISTO
- III 3 INDICAÇÕES SOBRE AVISOS E SÍMBOLOS
- ADVERTÊNCIA
- CUIDADO
- INDICAÇÃO
- III 4 ADVERTÊNCIAS
- III 5 ADVERTÊNCIAS PARA OS TRABALHOS DE MANUTENÇÃO
- III 6 EQUIPAMENTO DE PROTEÇÃO
- ÍNDICES
- DESCRIÇÃO DA INSTALAÇÃO E FUNÇÃO
- FUNCIONAMENTO
- MANUTENÇÃO
- ELIMINAÇÃO
- ELIMINAÇÃO DE AVARIAS
- TERMOS DE GARANTIA
- INDICAÇÕES OFICIAIS
- DESCRIÇÃO DA INSTALAÇÃO & FUNÇÃO
- TRANSPORTE EM PALETE DE MADEIRA
- DESEMBALAGEM E INSTALAÇÃO
- CONTEÚDO DA CAIXA
- LIGAÇÃO DA IMPRESSORA
- LIGAÇÃO DO APS À REDE DE ALIMENTAÇÃO
- DESCRIÇÃO DO FUNCIONAMENTO
- CONDIÇÕES OPERACIONAIS
- BOTÃO LIG/DESL
- O BOTÃO ENTER
- O BOTÃO
- O LED "AVARIA" (VERMELHO)
- O LED "FUNCIONAMENTO" (VERDE)
- INDICAÇÕES GERAIS
- MANUTENÇÃO DE ROTINA
- SUBSTITUIÇÃO DOS FILTROS
- DESMONTAGEM DO(S) FILTRO(S) USADO(S)
- COLOCAÇÃO DO(S) FILTRO(S) NOVO(S)
- ENTRADA DO CÓDIGO DO ELEMENTO FILTRANTE
- O SISTEMA DE PURIFICAÇÃO DO AR HP DESIGNJET 8000S
- O SISTEMA DE PURIFICAÇÃO DO AR HP DESIGNJET 9000S/10000S
Marca : HP
Modelo : Designjet HD Pro Scanner
Categoria : Impressora
