Tipo de produto	Impressora matricial
Marca	Epson
Modelo	TM-U590
Método de impressão	Matricial série por percussão, 9 pinos
Velocidade de impressão	Até 311 caracteres/s (fonte B)
Cartucho de fita	ERC-31
Formatos de papel	70 × 70 mm a 210 × 297 mm
Espessura do papel (simplex)	0,09 a 0,2 mm
Número de cópias	Original + 4 cópias no máximo
Interfaces	RS-232 série ou IEEE 1284 paralela
Alimentação elétrica	+24 V c.c. ± 10%
Consumo elétrico	Méd. 1,9 A (operação), 0,3 A (espera)
Dimensões (A × L × P)	185 × 252 × 266 mm
Peso	Aproximadamente 5 kg
Temperatura de operação	5 a 45 °C
Umidade de operação	10 a 90% UR
MTBF	180 000 horas
MCBF	29 milhões de linhas
Funções principais	Impressão de comprovante, avanço/recuo do papel, liberação, autoteste
Segurança	Instruções em caso de anomalia (fumaça, odor), evitar poeira/umidade, não desmontar
Manutenção	Limpar o exterior com um pano macio, verificar o cartucho de fita
Peças de reposição	Cartucho de fita ERC-31, tampa do interruptor, amortecedor
Idiomas do manual	Francês, Inglês, Alemão, Espanhol, Italiano, Holandês, Português, Russo, Turco

Perguntas frequentes - TMU590 EPSON

Como instalar o cartucho de fita?

Ligue a impressora, abra a tampa, remova o cartucho antigo se presente. Gire o botão do novo cartucho no sentido da seta para esticar a fita, insira-o e gire mais duas ou três voltas. Certifique-se de que a fita não está amassada nem dobrada e que está instalada sob a cabeça de impressão. Utilize apenas o cartucho ERC-31.

O que fazer se a impressora não imprime?

Verifique se o cartucho de fita está instalado corretamente. Se o indicador de erro piscar, desligue a impressora e verifique se não há atolamento de papel. A cabeça de impressão pode ter superaquecido; aguarde ela esfriar. Se o problema persistir, contate um técnico qualificado.

Como inserir papel comprovante?

Aguarde o indicador SLIP piscar. Insira o papel usando a borda direita do guia de alimentação para orientá-lo. Empurre até que o sensor o detecte: o indicador para de piscar e fica aceso, então a impressora segura o papel e imprime. Após a impressão, o indicador apaga e você pode retirar o papel.

O que significa o indicador de erro?

O indicador de erro (ERROR) acende para indicar um erro, exceto durante a alimentação de papel pelos botões FORWARD/REVERSE ou durante um autoteste. Ele pisca para sinalizar um erro específico. Desligue a impressora e verifique as possíveis causas (atolamento, superaquecimento).

Como desobstruir um atolamento de papel?

Desligue a impressora e abra a tampa frontal. Não toque na cabeça de impressão que pode estar quente. Não mova o carro da cabeça. Remova cuidadosamente o papel atolado. Feche a tampa e ligue novamente.

Quais são as dimensões de papel aceitas?

O formato de papel aceito vai de 70×70 mm a 210×297 mm. A espessura para uma folha simples é de 0,09 a 0,2 mm. Até 5 folhas (original + 4 cópias) podem ser usadas.

Como ajustar os microinterruptores (DIP)?

Os microinterruptores (DIP) permitem configurar a impressora. Seu ajuste está descrito na parte interna da capa do manual. Consulte o manual para as posições exatas correspondentes às suas necessidades.

Onde baixar os drivers e manuais?

Você pode baixar os drivers, utilitários e manuais no site da Epson. Na América do Norte, acesse http://www.epsonexpert.com/. Nos outros países, acesse http://download.epson-biz.com/?service=pos.

Qual é a temperatura de operação recomendada?

A impressora funciona corretamente entre 5°C e 45°C com umidade relativa de 10 a 90% (sem condensação). O armazenamento é possível entre -10°C e 50°C.

Como usar a tampa do interruptor?

A tampa do interruptor fornecida evita acionamento acidental do interruptor liga/desliga. Para instalá-la, siga as instruções da figura 2 (página 7 do manual). Em caso de acidente com a tampa no lugar, desconecte imediatamente o cabo de alimentação.

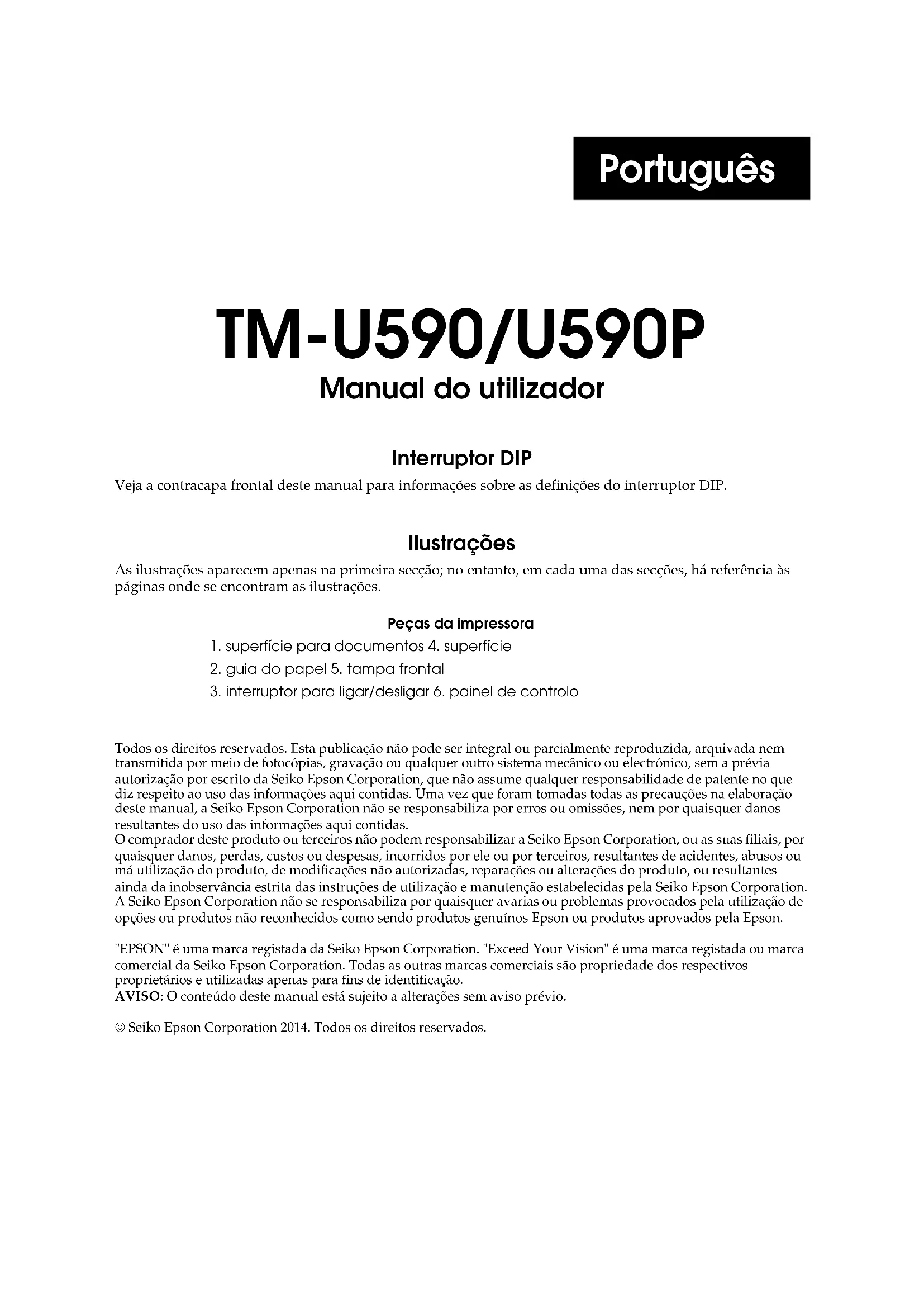

MANUAL DE UTILIZADOR TMU590 EPSON

Veja a contracapa frontal deste manual para informações sobre as definições do interruptor DIP.

Ilustrações

As ilustrações aparecem apenas na primeira seção; no entanto, em cada uma das seções, há referência às páginas onde se encontram as ilustrações.

Peças da impressora

Todos os direitos reservados. Esta publicação não pode ser integral ou parcialmente reproduzida, arquivada nem transmitida por meio de fotocópias, gravação ou qualquer outro sistema mecânico ou eletrônico, sem a prévia autorização por escrito da Seiko Epson Corporation, que não assume qualquer responsabilidade de patente no que diz respeito ao uso das informações aqui contidas. Uma vez que foram tomadas as precauções na elaboração deste manual, a Seiko Epson Corporation não se responsabiliza por erros ou omissões, nem por quaisquer danos resultantes do uso das informações aqui contidas.

O comprador deste produto ou terceiros não pode responsabilizar a Seiko Epson Corporation, ou as suas filiais, por quaisquer danos, perdas, custos ou despesas, incorridos por ele ou por terceiros, resultantes de acidentes, abusos ou má utilização do produto, de modificações não autorizadas, reparações ou alterações do produto, ou resultantes ainda da inobservância estrita das instruções de utilização e manutenção estabelecidas pela Seiko Epson Corporation. A Seiko Epson Corporation não se responsabiliza por quaisquer avarias ou problemas provocados pela utilização de opções ou produtos não reconhecidos como sendo Produtos genuínos Epson ou produtos aprovados pela Epson.

"EPSON" é uma marca registada da Seiko Epson Corporation. "Exceed Your Vision" é uma marca registada ou marca comercial da Seiko Epson Corporation. Todas as outras marcas são propriedade dos respectivos proprietários e utilizadas apenas para fins de identificação.

AVISO: O conteúdo deste manual está sujeito a alterações sem aviso prévio.

Seiko Epson Corporation 2014. Todos os direitos reservados.

Instruções de segurança

Esta secção contém informações importantes sobre como utilizar este produto de uma forma eficaz e segura. Leia estas instruções e guarde-as num local acessível para que as possa consultar sempre que necessário.

ATENÇÃO:

Se o equipamento emitir fumo, um odor estranho ou um ruído invulgar, desligue-o imediatamente. Se continuar a utilizá-lo, poderá provocar um incêndio ou um choque elétrico. Desligue imediatamente o equipamento da tomada e contacte o Serviço de Assistência a Clientes Epson.

Nunca tente reparar este produto; as reparações indevidas podem tornar-se perigosas.

Nunca desmonte ou modifique este produto; caso contrário, pode ferir-se, provocar um incêndio ou um choque elétrico.

Utilize a fonte de energia especializada; caso contrário, poderá provocar um incêndio ou um choque elétrico.

Não insira objetos estranhos no interior do equipamento; caso contrário, poderá provocar um incêndio ou um choque elétrico.

Se derramar água ou outro líquido no equipamento, desligue o cabo de corrente imediatamente e contacte o Serviço de Assistência a Clientes Epson. Se continuar a utilizar o equipamento, poderá provocar um incêndio ou um choque elétrico.

Não utilize aspersores aerossóis que contenham gás inflamável no interior ou em torno deste produto, pois poderá provocar incêndio.

IMPORTANTE:

Ao ligar os cabos, siga estritamente as instruções do manual. Diferentes ligações podem danificar ou queimar o equipamento.

Instale o equipamento numa superfície firme, plana e estável, para evitar que o equipamento caia e fique danificado ou cause ferimentos.

Evite locais sujeitos a variações de humidade e elevados e com demasiado pó. Humidade e pó em excesso podem danificar o equipamento, provocar um incêndio ou um choque elétrico.

Não coloque objetos pesados em cima deste produto. Não se sente nem se apoie em cima do produto. O equipamento pode cair ou ceder e partir ou provocar ferimentos.

Para maior segurança, desligue este produto se não o for utilizar durante um longo período.

Etiqueta de segurança

As etiquetas de aviso no produto indicam as seguintes precauções.

ATENÇÃO:

Não ligue uma LINHA TELEFÓNICA ao conector de abertura da gaveta nem ao conector do módulo do visor; caso contrário, poderá danificar a impressora e a LINHA TELEFÓNICA.

IMPORTANTE:

Durante a impressão, a cabeça de impressão pode estar muito quente.

Restrições quanto à utilização

Quando este produto for utilizado em aplicações que requeiram alta fiabilidade/segurança, como por exemplo dispositivos de transporte relacionados com aviação, carris, por via marítima, terrestre, etc.; dispositivos para a prevenção de desastres; vários dispositivos de segurança, etc.; ou dispositivos funcionais/de precisão, etc., deve-se utilizá-lo apenas após considerar adequadamente a inclusão de proteção contra falhas e de redundâncias na sua construção, de forma a serem mantidas a segurança e a total fiabilidade do sistema. Como este produto não se destina à utilização em aplicações que requeiram fiabilidade/segurança extremamente altas, como equipamentos aeroespaciais, equipamentos de base para comunicações, equipamentos para o controlo de energia nuclear, ou equipamentos médicos relacionados com cuidados médicos diretos, etc., tome a sua própria decisão sobre a inadequação deste produto após uma avaliação completa.

Download de Drivers, Utilitários e Manuais

Pode-se fazer o download dos drivers, utilitários e manuais a partir de um dos URLs abaixo.

Para clientes na América do Norte, visitar o seguinte site da web: http://www.epsonexpert.com/ e seguir as instruções no ecrã.

Para clientes noutros países, visitar o seguinte sítio da web: http://download.epson-biz.com/?service=pos

Desembalagem

Os seguintes elementos são fornecidos com a impressora de especificação padrão. Se algum dos itens se encontrar danificado, contacte o Serviço de Assistência a Clientes Epson.

□Impressora Cassete de fita Tampa do interruptor de ligação

Português

Nota:

Quando levantar a impressora, não se esqueça de a segurar pela parte de baixo para evitar danos.

Painel de controlo

Tecla de avanço (FORWARD)

Pressione esta tecla para fazer avançar o papel de comprovativo uma LINHA ou mantenha-a pressionada para o fazer avançar continuamente.

Tecla de retrocesso (REVERSE)

Pressione esta tecla para fazer retroceder o papel de comprovativo uma LINHA ou mantenha-a pressionada para o fazer retroceder continuamente.

Tecla de libertação (RELEASE)

Indicador luminoso de ligação (POWER)

Acende quando a impressora está ligada.

Indicador luminoso de erro (ERROR)

Acende para indicar que a impressora está desactivada, excepto quando estiver a alimentar papel com as teclas FORWARD ou REVERSE, e durante um auto-teste. Fica intermitente para indicar um erro.

Indicador luminoso de libertação (RELEASE)

Acende para indicar que pode inserir o papel de comprovativo.

Acende após a ligação. Fica intermitente quando aguarda pela inserção e remoção do papel de comprovativo. Apaga quando a impressora ejecta um comprovativo.

Remoção do amortecedor

A impressora está protegida durante o transporte por um amortecedor, que deve ser retirado antes de ligar a impressora.

Abra a impressora puxando a lingueta existente na tampa frontal e retire o amortecedor conforme se indica na figura 1 da página 6.

Nota:

Reinstale o amortecedor antes de transportar a impressora.

Utilização da tampa do interruptor de ligação

ATENÇÃO:

Se ocorrer um acidente quando a tampa do interruptor de ligação estiver instalada, desligue imediatamente o cabo de alimentação. Se não o fizer, poderá provocar um incêndio.

A tampa do interruptor de ligação fornecida impede que o interruptor de ligação seja pressionado acidentalmente. Para fazer esta tampa, instale-a conforme se indica na figura 2 da página 7.

Instalação da cassete de fita

Utilize a cassete de fita EPSON ERC-31. A utilização de outras cassetes de fita que não sejam aprovadas pela Epson pode DANIFICAR a impressora e irá anular a garantia.

IMPORTANTE:

Nunca rode o botão da cassete de fita na direção oposta à da seta marcada na cassete; caso contrário, a cassete de fita pode ser danificada.

1. Ligue a impressora e abra a tampa frontal puxando para cima a lingueta que se encontra do lado esquerdo.
2. Assegure-se de que a cabeça de impressão está do lado direito.
3. Se já tiver uma fita instalada, retire-a; segure firmemente na extremidade da lingueta e retire a fita da impressora.
4. Rode o botão da cassete de fita duas ou três vezes na direção da seta para eliminar qualquer folga.
5. Insira a fita e rode o botão da cassete mais duas ou três vezes quando se indica na figura 3 da página 7.
6. Assegure-se de que a fita não tem vincos ou dobras e que fica instalada abaixo da cabeça de impressão, conforme se indica na etiqueta situada na parte interna da impressora.

Inserção do papel de comprovativo

Nota:

Utilize apenas papel de comprovativo que obedeça às especificações. Não utilize papel com vincos ou enrolado.

1. Quando o indicador luminoso de comprovativo (SLIP) estiver intermitente, insira o papel de comprovativo, utilizando a extremidade direita da entrada de papel de comprovativo como guia (veja a figura 4 da página 8).
2. Quando inserir o comprovativo na entrada, até encontrar resistência, o sensor detecta o comprovativo, o indicador luminoso de comprovativo (SLIP) muda de intermitente para aceso, e a impressora puxa o papel e imprime-o.
3. Quando a impressão terminar, o indicador luminoso de comprovativo (SLIP) apaga, podendo retirar o comprovativo.

Resolução de problemas

Os indicadores luminosos não acendem no painel de controlo

Verifique se os cabos de alimentação estão ligados correctamente à impressora, à fonte de alimentação e à tomada eléctrica.

A impressora faz um som como se estivesse a imprimir, mas nada é impresso

O indicador luminoso de erro (ERROR) está intermitente e nada é impresso

Desligue a impressora e verifique se há encravamento do papel. Se a impressora tiver estado a imprimir durante muito tempo, a cabeça de impressão pode estar demasiado quente. Essa situação é corrigida automaticamente quando a cabeça de impressão arrefece.

Desligue a impressora e ligue-a novamente após 10 segundos. Se o problema persistir, entre em contacto com o Serviço de Assistência a Clientes Epson.

Falta uma linha de pontos na impressão

A cabeça de impressão pode estar danificada. Contacte o Serviço de Assistência a Clientes Epson para a reparar.

Remoção de papel encravado

IMPORTANTE:

Não toque na cabeça de impressão, quando estiver muito quente antes da impressão.

Não desloque a estrutura da cabeça de impressão.

1. Desligue a impressora e abra a tampa frontal.
2. Abra a tampa frontal e retire o papel encravado.

Características sociais da TM-U590/TM-U590P

Método de impressão	Matriz de pontos de impacto série,红线 vertical de 9 agulhas, 0,353 mm de diametro da agulha
Direção de impressão Bidirecional, impressão à distência minimá
Caracteres por LINHA (predefinidos)	Fonte 9 × 9: 66; Fonte 7 × 9: 88; Fonte 5 × 9: 66
Estrutura do charactert	Fonte A: 9 × 9, espaçoamento de 3 pontos (meios pontos) Fonte B: 7 × 9, espaçoamento de 2 pontos (meios pontos) Fonte C: 5 × 9, espaçoamento de 1 punto (pontos normais)
Tamanho do(caracter Fonte A: (9 x 9) 1,6 x 3,1 mm Fonte B: (7 x 9) 1,3 x 3,1 mm Fonte C: (5 x 9) 1,6 x 3,1 mm
Número de caracteres Caracteres alfanumeríicos: 95; Caracteres internationais: 32; Gráficos ampliados: 128 x 10 (com um espaço por página)
Velocidade de impressão Fonte A: 9 x 9 = 233 caracteres/segundo Fonte B: 7 x 9 = 311 caracteres/segundo Fonte C: 5 x 9 = 233 caracteres/segundo
Velocidade de alimentação do papel	Alimentação de aproximadamente 60,3 ms/linha, 4,23 mm; 86,4 mm/s. (alimentação constúnua)
Espaçoamento entre linhas (predefinido)	4,23 mm
Especificações do papel Tipo	de papel: Normal, papel químico e sensível à pressão Tamanhos de papel: 70 x 70 mm a 210 x 297 mm
Espessura do papel Espessura	única: 0,09 a 0,2 mm Papel de cópia: maior de 5 folhas (original + 4 cópias) Papel de suporte: 0,06 a 0,15 mm Cópia e original: 0,04 a 0,07 mm Papel químico: aproximadamente 0,035 mm Espessura total: 0,30 mm ou menos (para qualier combinação desde um único original até um original + 3 cópias); 0,36 mm ou menos (para qualier combinação desde um único original até um original + 4 cópias) Papel sensível à pressão: maior de 5 folhas (original + 4 cópias) Papel de suporte: 0,06 a 0,15 mm Cópia e original: 0,06 a 0,075 mm Espessura total: 0,24 mm ou menos (desde um original até um original + 3 cópias); 0,30 mm ou menos (original + 4 cópias)
Número de cópias Original + 4 cópias, de 20 a 45 °C Original + 1 a 3 cópias, de 5 a 45 °C
Cassete de fita ERC-31
Interfaces (compatíveis)	RS-232 série ou IEEE 1284 paralela, RS-485 (opção do revendedor)
Memória de receção 69 bytes	ou 4 KB
Função DKD 2 unidasities
Fonte de alimentação*	+ 24 VCC ± 10%
Consumo de corrente (a 24 V)	Em Functionamento: Média: aproximadamente 1,9 A Pico: aproximadamente 8 A Modo de espera: Média: aproximadamente 0,3 A
MTBF (tempo médio entre falhas)	180.000 horas
MCBF (ciclos médios antes de falha)	29 milhões de linhas
Temperatura Em funconamemto: 5 a 45 °C Em armazém: -10 a 50 °C, excepto papel
Humidade	Em Functionamento: 10 a 90% de humididade relativa Em armazém: 10 a 90% de humididade relativa, excepto papel
Dimensões gerais 185 x 252 x	266 mm (incluindo a superficie de documents) (A x L x P)
Peso Aproximadamente 5 kg

*1: Certifique-se de que utiliza uma fonte de alimentação aplicada às normas de segurança que cumprem com as seguintes especificações. Saída nominal: 24 V/2.0 A ou mais, saída máxima: 240 VA ou menos

TM-U590/U590P
