| Tipo de producto | Impresora matricial |
| Marca | Epson |
| Modelo | TM-U590 |
| Método de impresión | Matricial serie por percusión, 9 agujas |
| Velocidad de impresión | Hasta 311 caracteres/s (fuente B) |
| Cartucho de cinta | ERC-31 |
| Formatos de papel | 70 × 70 mm a 210 × 297 mm |
| Grosor papel (simplex) | 0,09 a 0,2 mm |
| Número de copias | Original + 4 copias máximo |
| Interfaces | RS-232 serie o IEEE 1284 paralelo |
| Alimentación eléctrica | +24 V c.c. ± 10 % |
| Consumo eléctrico | Prom. 1,9 A (funcionamiento), 0,3 A (reposo) |
| Dimensiones (Al × An × Pr) | 185 × 252 × 266 mm |
| Peso | Aproximadamente 5 kg |
| Temperatura de funcionamiento | 5 a 45 °C |
| Humedad de funcionamiento | 10 a 90 % HR |
| MTBF | 180 000 horas |
| MCBF | 29 millones de líneas |
| Funciones principales | Impresión de factura, avance/retroceso papel, liberación, autoprueba |
| Seguridad | Instrucciones en caso de anomalía (humo, olor), evitar polvo/humedad, no desmontar |
| Mantenimiento | Limpiar el exterior con un paño suave, verificar el cartucho de cinta |
| Piezas de repuesto | Cartucho de cinta ERC-31, cubierta del interruptor, amortiguador |
| Idiomas del manual | Francés, Inglés, Alemán, Español, Italiano, Neerlandés, Portugués, Ruso, Turco |
Preguntas frecuentes - TMU590 EPSON
Preguntas de los usuarios sobre TMU590 EPSON
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Impresora en formato PDF gratis! Encuentra tus instrucciones TMU590 - EPSON y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. TMU590 de la marca EPSON.

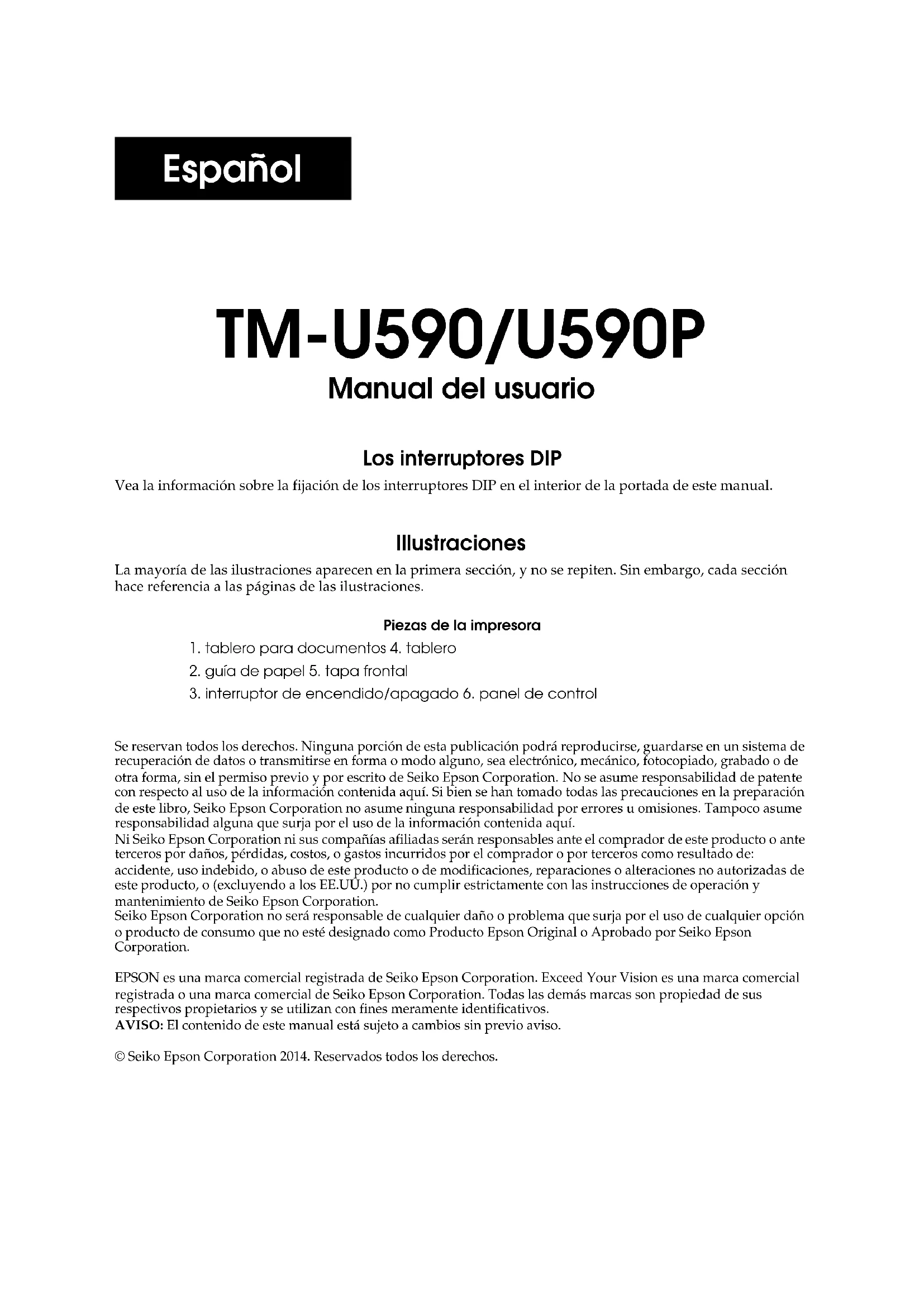

MANUAL DE USUARIO TMU590 EPSON
Vea la información sobre la fijación de los interruptores DIP en el interior de la portada de este manual.
Ilustraciones
La mayoría de las ilustraciones aparecen en la primera sección, y no se repiten. Sin embargo, cada sección hace referencia a las páginas de las ilustraciones.
Piezas de la impresora
- Tablero para documentos 4. Tablero
- Guía de papel 5. Tapa frontal
- Interruptor de encendido/apagado 6. Panel de control
Se reservan todos los derechos. Ninguna porción de esta publicación podrá reproducirse, guardarse en un sistema de recuperación de datos o transmitirse en forma o modo alguno, sea electrónico, mecánico, fotocopiado, grabado o de otra forma, sin el permiso previo y por escrito de Seiko Epson Corporation. No se asume responsabilidad de patente con respecto al uso de la información contenida ahora. Si bien se han tomado todas las precauciones en la preparación de este libro, Seiko Epson Corporation no asume ninguna responsabilidad por errores u omisiones. Tampoco asume responsabilidad alguna que surja por el uso de la información contenida ahora.
Ni Seiko Epson Corporation ni sus partes afiliadas serán responsables ante el comprador de este producto o ante terceros por daños, pérdidas, costos o gastos incurridos por el comprador o por terceros como resultado de: accidente, uso indebido, o abuso de este producto o de modificaciones, reparaciones o alteraciones no autorizadas de este producto, o (excluyendo a los EE.UU.) por no cumplir estrictamente con las instrucciones de operación y mantenimiento de Seiko Epson Corporation.
Seiko Epson Corporation no será responsable de cualquier daño o problema que surja por el uso de cualquier producto de consumo que no esté designado como Producto Epson Original o Aprobado por Seiko Epson Corporation.
EPSON es una marca comercial registrada de Seiko Epson Corporation. Exceed Your Vision es una marca comercial registrada o una marca comercial de Seiko Epson Corporation. Todas las demás marcas son propiedad de sus respectivos propietarios y se utilizan con fines meramente identificativos.
AVISO: El contenido de este manual está sujeto a cambio sin previo aviso.
Precauciones de Seguridad
En esta sección, se presenta información importante con el propósito de cerciorarse de un uso seguro y efectivo de este producto. Por favor, lea esta sección con cuidado y guárdela en un lugar accesible.
ADVERTENCIA:
Apague su equipo de inmediato si este produce humo, un olor raro, o un ruido inusual. El seguir utilizándolo podrá ocasionar un incendio. Desenchufe el equipo de inmediato y comuníquese con su distribuidor o con un servicio técnico Epson.
Nunca trate de reparar este producto usted mismo. Una reparación incorrecta puede ser peligrosa.
Nunca desmonte o modifique este producto. La manipulación de este producto puede causar lesiones o un incendio.
Cerciórese de usar la fuente de alimentación eléctrica asignada. La conexión a una fuente de alimentación eléctrica inadecuada puede causar un incendio.
No deje que materiales extraños caigan dentro del equipo, ya que podrá provocar un incendio.
Si se derrama agua o algún otro líquido dentro del equipo, desenchufe el cable eléctrico inmediatamente, y después comuníquese con su distribuidor o con un servicio técnico Epson. El seguir usándolo podrá causar un incendio.
No utilice aerosoles que contengan gases inflamables dentro o cerca de este producto. Si lo hace, podrá provocar un incendio.
PRECAUCIÓN:
No conecte los cables en formas que difieran a las mencionadas en este manual. Conexiones diferentes podrán causar daños e incendios. Cerciórese de poner este equipo sobre una superficie firme, estable, horizontal. El producto se puede dañar o causar lesiones si se cae.
No lo use en lugares sujetos a altos niveles de humedad o de polvo. El exceso de humedad o de polvo podrá causar daños o incendios al equipo.
No ponga objetos pesados encima de este producto. Nunca se apoye sobre este producto. El equipo podrá caerse, causando roturas y posibles lesiones.
Por razones de seguridad, por favor desenchufe este producto antes de dejarlo sin usar por un largo periodo de tiempo.
Etiquetas de precaución
Las etiquetas de precaución de este producto indican las siguientes precauciones.
ADVERTENCIA:
No conecte una línea telefónica al conductor de apertura del cajón ni al conductor del módulo de visualización; si lo hace, se puede dañar la impresora y la línea de teléfono.
PRECAUCIÓN:
Durante la impresión o después de imprimir, el cabezal impresor puede estar muy caliente.
Restricción en el uso
Cuando este producto se usa en aplicaciones que requieren de alta fiabilidad/seguridad, tales como los dispositivos relacionados con la aviación, los ferrocarriles, la marina, los automóviles, etc.; los dispositivos de prevención de desastres; dispositivos variados de seguridad, etc.; o los dispositivos sociales/de precisión, etc., usted debe tener en cuenta los posibles fallos, las redundancias de su diseño para mantener la seguridad y la fiabilidad total de su sistema. Debido a que este producto no tuvo el propósito de usarse en aplicaciones que requieren de una fiabilidad/seguridad sumamente altas, tales como los equipos aeroespaciales, equipos principales de comunicación, equipos de control en plantas nucleares, o en equipos médicos relacionados con los cuidados médicos directos, etc., por favor decida usted mismo sobre la adecuación de este producto después de una evaluación completa.
Cómo descargar programas gestores, utilidades y manuales
Los programas gestores, las utilidades y los manuales se pueden descargar en uno de los siguientes URLs.
Para los clientes en América del Norte, visiten el siguiente sitio en la Internet: http://www.epsonexpert.com/ y siga las instrucciones que aparecen en pantalla.
Para los clientes en otros países, visiten el siguiente sitio en la Internet: http://download.epson-biz.com/?service=pos
Desembalaje
En la caja de la impresora se incluyen los siguientes elementos. Si algo estuviera dañado, póngase en contacto con su distribuidor.
□Impresora □Cartucho de cinta Tapa del interruptor de alimentación
Nota:
Cuando levante la impresora, asegúrese de sujetarla por debajo para no dañarla.
Panel de control
Botón de avance (FORWARD)
Presiónelo para avanzar el documento una línea; manténgalo presionado para que avance de forma continua.
Botón de retroceso (REVERSE)
Presiónelo para retroceder el documento una línea; manténgalo presionado para que retroceda de forma continua.
Botón de liberación (RELEASE)
Presiónelo para liberar el documento.
Indicador de alimentación (POWER)
Se ilumina cuando la impresora está encendida.
Indicador de ERROR
Se ilumina para indicar que la impresora está fuera de línea, excepto al alimentarla de papel con los botones de avance (FORWARD) o de retroceso (REVERSE) y durante una autocomprobación. Parpadea para indicar un error.
Indicador de liberación (RELEASE)
Se ilumina para indicar que ya puede insertar un documento.
Indicador de documento (SLIP)
Se ilumina al encender la alimentación de la impresora. Parpadea cuando espera la inserción y extracción de documentos. Se apaga cuando la impresora está expulsando un documento.
Extracción del protector (de transporte)
La impresora sale de fábrica protegida con un protector de transporte, el cual debe retirarse antes de encender la impresora.
Abra la tapa frontal de la impresora sujetándola por la lengüeta de la izquierda de la tapa, y extraiga el protector que se muestra en la ilustración 1 de la página 6.
Nota:
Vuelva a instalar el protector antes de transportar la impresora.
Uso de la tapa del interruptor de alimentación
ADVERTENCIA:
Si ocurre un accidente cuando esté instalada la tapa del interruptor de alimentación, desenchufe el cable de alimentación de inmediato. Seguir usándola podría causar un cortocircuito.
La tapa del interruptor de alimentación incluida evita que se presione accidentalmente el interruptor de alimentación. Para usar esta tapa, instálela como se muestra en la ilustración 2 de la página 7.
Instalación del cartucho de cinta
Use el cartucho de cinta EPSON ERC-31. El uso de cualesquiera otros cartuchos de cinta que no sean los homologados por Epson podría dañar la impresora.
PRECAUCIÓN:
Nunca gire el botoncillo de avance del cartucho de cinta en dirección opuesta a la flecha marcada en el cartucho; de lo contrario podrá dañarse la cinta.
- Encienda la impresora, y abra la tapa frontal sujetándola por la lengüeta del lateral izquierdo.
- Compruebe que el cabezal impresor esté en el lado derecho.
- Si ya hay un cartucho instalado, sujételo por la lengüeta y retírelo de la impresora.
- Gire el botoncillo del cartucho nuevo 2 o 3 veces en la dirección de la flecha para tensar la cinta.
- Inserte el cartucho en la impresora y gire el botoncillo del cartucho 2 o 3 veces más, como se muestra en la ilustración 3 de la página 7.
- Asegúrese de que la cinta no tenga arrugas ni dobleces y de que está instalada por debajo del cabezal impresor, tal como se muestra en la etiqueta del interior de la impresora.
Inserción del documento
Nota:
Utilice solo papel que cumpla con las especificaciones indicadas al final de este manual. No use papel arrugado ni curvado.
- Cuando el indicador de documentos (SLIP) parpadee, inserte el documento usando como guía el borde derecho de la ranura para documentos (vea la ilustración 4 de la página 8).
- Al insertar el documento hasta el fondo de la ranura, el sensor lo detecta, el indicador de documentos (SLIP) deja de parpadear manteniéndose encendido y la impresora agarra el papel y lo imprime.
- Al terminar la impresión, el indicador de documentos (SLIP) se apaga y ya puede retirar el documento.
Solución de problemas
No se encienden las luces del panel de control
Compruebe que los cables de la alimentación eléctrica estén enchufados correctamente en la impresora, en la unidad de alimentación eléctrica y en la toma de corriente.
La impresora suena como si estuviese imprimiendo, pero no imprime nada
Verifique que el cartucho de cinta está instalado correctamente.
Sustituya el cartucho de cinta.
El indicador de ERROR está parpadeando y no se imprime nada.
Apague la impresora y compruebe que no haya un atasco de papel.
Si la impresora ha estado imprimiendo por un tiempo, el cabezal impresor puede estar muy caliente. Esto se corrige por sí mismo cuando se enfría el cabezal impresor.
Apague la impresora y, después de 10 segundos, vuélvala a encender. Si el problema persiste, póngase en contacto con un Servicio Técnico Oficial Epson.
Falta una línea de puntos en la impresión.
El cabezal impresor puede estar dañado. Póngase en contacto con un Servicio Técnico Oficial Epson para su reparación.
Extracción del papel atascado
PRECAUCIÓN:
No toque el cabezal impresor porque puede estar muy caliente después de imprimir. No mueva el carro del cabezal impresor.
- Apague la impresora y abra la tapa frontal sujetándola por la lengüeta de la izquierda.
- Retire el papel atascado.
Especificaciones de la TM-U590/TM-U590P
| Método de impresión | Impacto series por matriz de+puntos, linea vertical de 9 agujas, bajo la agua 0.353 mm |
| Dirección de la impresión | Bidirectional, impresión de distancia minima |
| Caracteres por linea (por defecto) | Fuente 9 x 9: 66; Fuente 7 x 9: 88; Fuente 5 x 9: 66 |
| Estructura de characteres | Fuente A: 9 x 9, espaciado de 3+puntos (medios+puntos) Fuente B: 7 x 9, espaciado de 2+puestos (medios+puestos) Fuente C: 5 x 9, espaciado de 1+punto (puestos normales) |
| Tamaño de characteres | Fuente A: (9 x 9) 1.6 x 3.1 mm Fuente B: (7 x 9) 1.3 x 3.1 mm Fuente C: (5 x 9) 1.6 x 3.1 mm |
| Número de characteres | Caracteres alfanumeríicos: 95; Caracteres internaciones: 32; Gráficos ampliados: 128 x 10 (con una págrina de espacio) |
| Velocidad de impresión | Fuente A: (9 x 9) = 233 caracteres/segundo Fuente B: (7 x 9) = 311 caracteres/segundo Fuente C: (5 x 9) = 233 caracteres/segundo |
| Velocidad de la alimentación de papel | Aproximamente 60.3 ms/linea, alimentación de 4.23 mm; 86.4 mm/s, (alimentación continua) |
| Espaciado entre lineas (por defecto) | 4.23 mm |
| Papel Tipos de papel: Nossal, copias con carbón y sensible a la presión Tamaños de papel: Aside 70 x 70 mm hasta 210 x 297 mm | |
| Grosor del papel Una capa | de 0.09 a 0.2 mm Papel con copias: máximo de 5 hojas (original + 4 copias) Papel de soporte: de 0.06 a 0.15 mm Copia y original: de 0.04 a 0.07 mm Papel con carbón: Aproximamente de 0.035 mm Espesor total: 0.30 mm o menos (para cualquier combinación desde un solo original hasta un original + 3 copias); 0.36 mm o menos (para cualquier combinación desde un solo original hasta un original + 4 copias) Papel sensible a la presión: máximo de 5 hojas (original + 4 copias) Papel de soporte: de 0.06 a 0.15 mm Copia y original: de 0.06 a 0.075 mm Espesor total: 0.24 mm o menos (un original a un original + 3 copias); 0.30 mm o menos (original + 4 copias) |
| Número de copias Original | +4 copias entre los 20 y 45° C Original + 1 a 3 copias entre los 5 y 45° C |
| Cartucho de cinta ERC-31 | |
| Interfaces (compatibles) | Serie RS-232 o paralelo IEEE 1284, RS-485 (optional) |
| Memoria intermedia de recepción | 69 bytes ò 4 KB |
| Función DKD 2 controladores | |
| Fuente de alimentación | +24V CC ± 10% |
| Consumo: (a 24 V) | Funcioncimiento: Media: Aprox. 1.9 A, Máximo: Aprox. 8 A En reposo: Media: Aprox. 0.3 A |
| Tiempo medio entre averías (MTBF) | 180,000 horas |
| MCBF 29 millones de lineas | |
| Temperatura En configuración | De 5 a 45°C Almacenaje: De -10 a 50°C, excepto el papel |
| Humedad En configuración | De 10 a 90% HR Almacenaje: De 10 a 90% HR, excepto el papel |
| Dimensiones totales | 185 x 252 x 266 mm. (incluyendo el tablero para documents) (H x A x P) |
| Peso Aproximamente 5 kg. |
*1: Haga uso de las normas de seguridad aplicables a las fuentes de alimentación que cumplan las siguientes especificaciones. Salida nominal: 24 V/2.0 A o más, Salida máxima: 240 VA o menos
