Producttype	Matrixprinter
Merk	Epson
Model	TM-U590
Afdrukmethode	Seriële matrix met percussie, 9 pinnen
Afdruksnelheid	Tot 311 tekens/s (lettertype B)
Lintcassette	ERC-31
Papierformaten	70 × 70 mm tot 210 × 297 mm
Papierdikte (enkelzijdig)	0,09 tot 0,2 mm
Aantal exemplaren	Origineel + maximaal 4 kopieën
Interfaces	RS-232 serieel of IEEE 1284 parallel
Voeding	+24 V DC ± 10%
Stroomverbruik	Gem. 1,9 A (werking), 0,3 A (stand-by)
Afmetingen (H × B × D)	185 × 252 × 266 mm
Gewicht	Ongeveer 5 kg
Bedrijfstemperatuur	5 tot 45 °C
Luchtvochtigheid tijdens gebruik	10 tot 90% RV
MTBF	180.000 uur
MCBF	29 miljoen regels
Belangrijkste functies	Factuurdruk, papier vooruit/achteruit, vrijgave, zelftest
Veiligheid	Instructies bij afwijking (rook, geur), stof/vocht vermijden, niet demonteren
Onderhoud	Reinig de buitenkant met een zachte doek, controleer de lintcassette
Onderdelen	Lintcassette ERC-31, schakelaardeksel, demper
Talen van de handleiding	Frans, Engels, Duits, Spaans, Italiaans, Nederlands, Portugees, Russisch, Turks

Veelgestelde vragen - TMU590 EPSON

Hoe installeer ik de lintcassette?

Zet de printer aan, open de klep, verwijder de oude cassette indien aanwezig. Draai de knop van de nieuwe cassette in de richting van de pijl om het lint strak te spannen, plaats deze en draai nog twee of drie keer. Zorg ervoor dat het lint niet gekreukt of gevouwen is en dat het onder de printkop is geïnstalleerd. Gebruik alleen de ERC-31 cassette.

Wat te doen als de printer niet afdrukt?

Controleer of de lintcassette correct is geïnstalleerd. Als het foutlampje knippert, zet de printer uit en controleer of er geen papierstoring is. De printkop kan oververhit zijn geraakt; wacht tot deze is afgekoeld. Neem contact op met een gekwalificeerde reparateur als het probleem aanhoudt.

Hoe voer ik factuurpapier in?

Wacht tot het SLIP-lampje knippert. Voer het papier in met behulp van de rechterrand van de invoergids om het te oriënteren. Duw totdat de sensor het detecteert: het lampje stopt met knipperen en blijft branden, waarna de printer het papier oppakt en afdrukt. Na het afdrukken gaat het lampje uit en kunt u het papier verwijderen.

Wat betekent het foutlampje?

Het foutlampje (ERROR) gaat branden om een fout aan te geven, behalve bij het invoeren van papier via de knoppen FORWARD/REVERSE of tijdens een zelftest. Het knippert om een specifieke fout aan te geven. Zet de printer uit en controleer de mogelijke oorzaken (papierstoring, oververhitting).

Hoe verhelp ik een papierstoring?

Zet de printer uit en open de voorklep. Raak de printkop niet aan, deze kan heet zijn. Verplaats de wagen van de kop niet. Verwijder voorzichtig het vastgelopen papier. Sluit de klep en schakel de printer weer in.

Welke papierafmetingen worden geaccepteerd?

Het geaccepteerde papierformaat is van 70×70 mm tot 210×297 mm. De dikte voor een enkel vel is 0,09 tot 0,2 mm. Er kunnen maximaal 5 vellen (origineel + 4 kopieën) worden gebruikt.

Hoe stel ik de microschakelaars (DIP) in?

De microschakelaars (DIP) worden gebruikt om de printer te configureren. De instellingen worden beschreven in de binnenkant van de omslag van de handleiding. Raadpleeg de handleiding voor de exacte posities voor uw behoeften.

Waar kan ik stuurprogramma's en handleidingen downloaden?

U kunt stuurprogramma's, hulpprogramma's en handleidingen downloaden van de Epson-website. In Noord-Amerika gaat u naar http://www.epsonexpert.com/. In andere landen gaat u naar http://download.epson-biz.com/?service=pos.

Wat is de aanbevolen bedrijfstemperatuur?

De printer werkt correct tussen 5°C en 45°C met een relatieve luchtvochtigheid van 10 tot 90% (niet condenserend). Opslag is mogelijk tussen -10°C en 50°C.

Hoe gebruik ik het schakelaardeksel?

Het meegeleverde schakelaardeksel voorkomt per ongeluk bedienen van de aan/uitschakelaar. Volg voor installatie de instructies in Figuur 2 (pagina 7 van de handleiding). In geval van een ongeval met het deksel op zijn plaats, trek onmiddellijk de stekker uit het stopcontact.

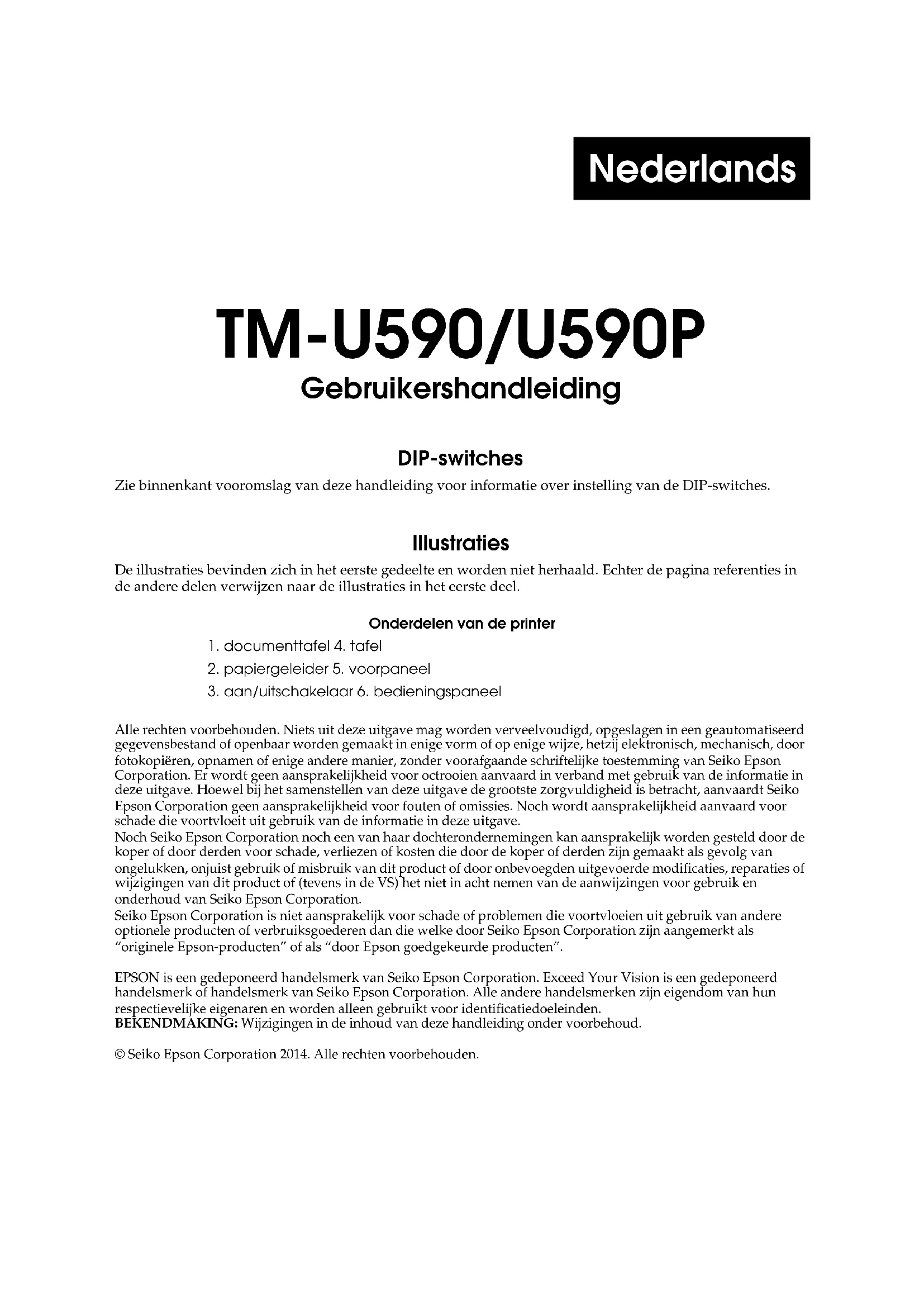

GEBRUIKSAANWIJZING TMU590 EPSON

Gebruikershandleiding

DIP-switches

Zie de binnenkant van het vooromslag van deze handleiding voor informatie over het instellen van de DIP-switches.

Illustraties

De illustraties bevinden zich in het eerste gedeelte en worden niet herhaald. De paginareferenties in de andere delen verwijzen echter naar de illustraties in het eerste deel.

Onderdelen van de printer

1. documenttafel 4. tafel
2. papiergeleider 5. voorpaneel
3. aan/uitschakelaar 6. bedieningspaneel

Alle rechten voorbehouden. Niets uit deze uitgave mag worden verveelvoudigd, opgeslagen in een geautomatiseerd gegevensbestand of openbaar gemaakt worden in enige vorm of op enige wijze, hetzij elektronisch, mechanisch, door fotokopiëren, opnamen of enige andere manier, zonder voorafgaande schriftelijke toestemming van Seiko Epson Corporation. Er wordt geen aansprakelijkheid voor octrooien aanvaard in verband met het gebruik van de informatie in deze uitgave. Hoewel bij het samenstellen van deze uitgave de grootste zorgvuldigheid is betracht, aanvaardt Seiko Epson Corporation geen aansprakelijkheid voor fouten of omissies. Noch wordt aansprakelijkheid aanvaard voor schade die voortvloeit uit het gebruik van de informatie in deze uitgave.

Noch Seiko Epson Corporation noch een van haar dochterondernemingen kan aansprakelijk worden gesteld door de koper of door derden voor schade, verliezen of kosten die door de koper of derden zijn gemaakt als gevolg van ongelukken, onjuist gebruik of misbruik van dit product of door onbevoegden uitgevoerde modificaties, reparaties of wijzigingen van dit product of (tevens in de VS) het niet in acht nemen van de aanwijzingen voor gebruik en onderhoud van Seiko Epson Corporation.

Seiko Epson Corporation is niet aansprakelijk voor schade of problemen die voortvloeien uit het gebruik van andere optionele producten of verbruiksgoederen dan die welke door Seiko Epson Corporation zijn aangemerkt als "originele Epson-producten" of als "door Epson goedgekeurde producten".

EPSON is een gedeponeerd handelsmerk van Seiko Epson Corporation. Exceed Your Vision is een gedeponeerd handelsmerk of handelsmerk van Seiko Epson Corporation. Alle andere handelsmerken zijn eigendom van hun respectievelijke eigenaren en worden alleen gebruikt voor identificatiedoeleinden.

BEKENDMAKING: Wijzigingen in de inhoud van deze handleiding onder voorbehoud.

© Seiko Epson Corporation 2014. Alle rechten voorbehouden.

Veiligheidsmaatregelen

Dit gedeelte bevat belangrijke informatie voor veilig en effectief gebruik van dit product. Lees dit gedeelte aandachtig door en bewaar het op een goed toegankelijke plaats.

WAARSCHUWING:

Het apparaat onmiddellijk uitschakelen wanneer het rook, een vreemde geur of ongebruikelijk geluid afgeeft. Doorgaan met gebruik kan leiden tot brand of elektrische schokken. De stekker onmiddellijk uit het stopcontact trekken en contact opnemen met de leverancier of een servicecentrum van Seiko Epson voor advies.

Probeer niet zelf het product te repareren. Onjuist uitgevoerde reparaties kunnen gevaar veroorzaken.

Dit product niet demonteren of wijzigen. Wijzigen van dit product kan letsel of brand veroorzaken.

Ervoor zorgen dat u de juiste voedingsbron gebruikt. Aansluiten op een onjuiste voedingsbron kan brand veroorzaken.

Voorkomen dat er voorwerpen in het apparaat vallen. Binnendringen van vreemde voorwerpen kan brand veroorzaken.

Als er water of andere vloeistoffen in het apparaat terechtkomt, de stekker onmiddellijk uit het stopcontact trekken en contact opnemen met de leverancier of een Seiko Epson servicecentrum voor advies. Doorgaan met gebruik kan leiden tot brand.

Geen spuitbussen met brandgevaarlijk gas in of bij dit product gebruiken. Dat kan brand veroorzaken.

LET OP:

De kabels niet op een andere wijze aansluiten dan als vermeld in deze handleiding. Een andere wijze van aansluiting kan apparatuurschade of brand veroorzaken.

Dit apparaat moet op een stevige, stabiele en horizontale ondergrond geplaatst worden. Het product kan beschadigd raken of ongelukken veroorzaken als het valt.

Niet gebruiken op plaatsen met een hoge vochtigheidsgraad of veel stof. Overmatig vocht en/of stof kan apparatuurschade of brand tot gevolg hebben.

Geen zware voorwerpen boven op dit product plaatsen. Nooit op dit product gaan staan of leunen. De apparatuur kan defect raken of in elkaar klappen, wat breuk en eventueel letsel kan veroorzaken.

Om ongelukken te voorkomen, de stekker van dit product uit het stopcontact trekken als u het langere tijd niet gebruikt.

Veiligheidsetiket

De waarschuwingsetiketten op het product geven de volgende veiligheidsmaatregelen mee.

WAARSCHUWING:

Geen telefoonlijn aansluiten op de connector van de kassalade-uitstoter of de schermmodule; dat kan de printer en de telefoonlijn beschadigen.

LET OP:

Tijdens en na het afdrukken kan de printkop zeer heet zijn.

Gebruiksbeperkingen

Wanneer het product gebruikt wordt voor toepassingen die een hoge mate van betrouwbaarheid/veiligheid vereisen, zoals bijv. transportapparatuur voor vliegtuigen, treinen, schepen, auto's, enz.; ramppreventievoorzieningen; diverse soorten beveiligingsapparatuur, enz.; of functionele/precisie-apparatuur, mag u dit product alleen gebruiken indien uw ontwerp voorziet in redundantie en fail-safes ten einde de veiligheid en betrouwbaarheid van het complete systeem te waarborgen. Omdat dit product niet bestemd is voor toepassingen die een uitermate hoge mate van betrouwbaarheid/veiligheid vereisen, zoals luchtvaartapparatuur, primaire communicatieapparatuur, regelapparatuur voor kerninstallaties of medische apparatuur voor directe medische zorg, wordt u geacht uw eigen oordeel te hanteren aangaande de geschiktheid van dit product, op basis van grondige evaluatie.

Downloaden van stuur- en hulpprogramma's en gebruiksaanwijzingen

Stuur- en hulpprogramma's en gebruiksaanwijzingen kunnen van een van de volgende URL's gedownload worden.

Klanten in Noord-Amerika kunnen gebruik maken van de volgende website: http://www.epsonexpert.com/ en de instructies op het scherm volgen.

Klanten in andere landen kunnen gebruik maken van de volgende website: http://download.epson-biz.com/?service=pos

Uitpakken

De printer met standaardspecificaties omvat de volgende items. Neem contact op met de leverancier als er onderdelen beschadigd zijn.

□ Printer □ Deksel voor aan/uitknop Lintcassette

NB:

Als u de printer optilt, moet u de onderkant van de printer beetpakken om beschadiging te voorkomen.

Bedieningspaneel

FORWARD-knop

Druk op deze knop om de slip een regel in te voeren; houd de knop ingedrukt om de slip continu in te voeren.

REVERSE-knop

Druk op deze knop om de slip een regel terug te voeren; houd de knop ingedrukt om de slip continu terug te voeren.

RELEASE-knop

Druk op deze knop voor vrijgave van het slippapier.

POWER-lampje

Brandt als de stroom aan staat.

ERROR-lampje

Brandt om aan te geven dat de printer off line is, behalve bij papiertoevoer met de FORWARD- of REVERSE-knop en tijdens een zelftest. Knippert om aan te geven dat er een fout is.

RELEASE-lampje

Brandt om aan te geven dat u slippapier kunt invoeren.

SLIP-lampje

Brandt als de stroom is ingeschakeld. Knippert als de printer wacht op het invoeren of verwijderen van een papierslip. Is uit als de printer een papierslip uitwerpt.

Verwijderen van de demper

De printer wordt voor transport beschermd door een transportdemper die u moet verwijderen voordat u de printer aanzet.

Open de printer door aan de lip op het voorpaneel te trekken en verwijder de demper (zie afb. 1 op pagina 6).

NB:

Installeer de demper weer als u de printer transporteert.

Gebruik van het deksel voor de aan/uitknop

WAARSCHUWING:

Als er zich een ongeluk voordoet terwijl het deksel van de aan/uitknop is aangebracht, moet u onmiddellijk het voedingsnoer uit het stopcontact trekken. Verder gebruik kan tot brand leiden.

Het meegeleverde deksel voor de aan/uitknop voorkomt dat er per ongeluk op de knop wordt gedrukt. Gebruik het deksel door het te installeren zoals getoond in afbeelding 2 op pagina 7.

Installeren van de lintcassette

Gebruik Epson lintcassette ERC-31. Gebruik van lintcassettes die niet door Epson zijn goedgekeurd, kan de printer beschadigen en maakt de garantie ongeldig.

LET OP:

Draai de toevoerknop van de lintcassette nooit in tegenovergestelde richting van het pijltje op de cassette; dat kan de cassette beschadigen.

1. Zet de printer aan en open het Voorpaneel door de lip aan de linkerkant omhoog te trekken.
2. De printkop moet aan de rechterkant staan.
3. Als er al een lint is geïnstalleerd, verwijdert u dit door de lip beet te pakken en het lint uit de printer te trekken.
4. Draai de knop op de cassette twee of drie slagen in de richting van de pijl om het lint helemaal strak te trekken.
5. Plaats het lint en draai de knop op de cassette nog twee of drie slagen (zie afb. 3 op pagina 7).
6. Controleer of het lint geen vouwen of kreukels heeft en of het onder de printkop is geïnstalleerd zoals afgebeeld op het etiket in de printer.

Inbrengen van het slippapier

NB:

Gebruik uitsluitend slippapier dat aan de specificaties voldoet. Geen gevouwen of gekreukeld papier gebruiken.

1. Als het SLIP-lampje knippert, brengt u het slippapier in en gebruikt u de rechterrand van de slippapieropening als geleider (zie afb. 4 op pagina 8).
2. Nadat u de slip zo ver mogelijk in de opening hebt gestoken, detecteert de sensor de slip, stopt het SLIP-lampje met knipperen en gaat het constant branden en trekt de printer het papier naar binnen en bedrukt het.
3. Nadat het drukken is voltooid, gaat het SLIP-lampje uit en kunt u de slip verwijderen.

Probleemoplossing

Lichtjes op het bedieningspaneel branden niet.

Controleer of de snoeren van de voeding goed in de printer, de voedingsunit en het stopcontact zijn gestoken.

Het klinkt alsof de printer afdrukt, maar er wordt niets afgedrukt.

Controleer of de lintcassette goed geïnstalleerd is.

Vervang de lintcassette.

Het ERROR-lampje knippert en er wordt niets afgedrukt.

Zet de printer uit, controleer of er misschien papier is vastgelopen.

Als de printer veel heeft gedrukt, kan de printkop oververhit zijn. Dit probleem verhelpt zichzelf doordat de printkop afkoelt.

Zet de printer uit, wacht tien seconden en zet hem vervolgens weer aan. Neem contact op met een bevoegd servicemonteur als het probleem aanhoudt.

Er ontbreekt een regel dots in de uitdraai.

Misschien is de printkop beschadigd. Neem contact op met een bevoegd servicemonteur om de printer te laten repareren.

Verwijderen van vastgelopen papier

LET OP:

Raak de printkop niet aan, aangezien hij na het afdrukken zeer heet kan zijn. Verwijder de printkopwagen van het slipgedeelte.

1. Zet de printer uit en open het voorpaneel.
2. Open het voorpaneel en verwijder het vastgelopen papier.

Specificaties voor de TM-U590/TM-U590P

Afdrukmethode Seriele impact dot matrix, 9-pens verticale regel; wire pitch 0,353 mm
Afdrukrichting Bidi directioneel, minimale afstand
Tekens per regel (standaard)	9 × 9 lettertype: 66; 7 × 9 lettertype: 88: 5 × 9 lettertype: 66
Tekenstruktuur Letter type A: 9 × 9, 3 dots tussenafstand (halve dots); Letter type B: 7 × 9, 2 dots tussenafstand (halve dots); Letter type C: 5 × 9, 1-dot tussenafstand (normale dots)
Tekengrootte Letter type A: (9 × 9) 1,6 × 3,1 mm Letter type B: (7 × 9) 1,3 × 3,1 mm Letter type C: (5 × 9) 1,6 × 3,1 mm
Aantal tekens	Alfanumerieke tekens: 95; internationale tekens: 32 extended graphics: 128 × 10 pagina's (m.i.v. 1 spatiepagina)
Afdruksnelheid Lettertype A: (9 × 9) = 233 tekens/seconde Lettertype B: (7 × 9) = 311 tekens/seconde Lettertype C: (5 × 9) = 233 tekens/seconde
Toevoersnelheid papier	Ongeveer 60,3 ms/regel, 4,23 mm toevoer; 86,4 mm/s. (continuoever)
Regelafstand (standaard)	4,23 mm
Papierspecificati es	Papiersoften: Normaal, carbon en drukgevoelig Papierafmetingen: 70 × 70 mm tot 210 × 297 mm
Papierdikte Enkele	laag: 0,09 tot 0,2 mm Carbonpapier: maximaal 5 vel (origineel + 4 kopieën) Achtervel: 0,06 tot 0,15 mm Kopie en origineel: 0,04 tot 0,07 mm Carbonpapier: ongeveer 0,035 mm Totale dikte: maximaal 0,30 mm (voor willekeurige combinatie, van origineel tot origineel en 3 kopieën); maximaal 0,36 mm (voor willekeurige combinatie van 1 origineel tot 1 origineel en 4 kopieën) Drukgevoelig papier: maximaal 5 vel (origineel + 4 kopieën) Achtervel: 0,06 tot 0,15 mm Kopie en origineel: 0,06 tot 0,075 mm Totale dikte: maximaal 0,24 mm (origineel tot origineel en 3 kopieën); maximaal 0,30 mm (origineel en 4 kopieën)
Aantal kopieën Origineel + 4 kopieën bij 20-45 °C Origineel + 1-3 kopieën bij 5-45 °C
Lintcassette ERC-31
Interface (compatibel)	RS-232 série of IEEE 1284 parallel, RS-485 (dealeroptie)
Onvangsbuffer 69 bytes of 4 KB
D.K.D.-functie 2 dirves
Voeding*1	+ 24 V d.c. ± 10 %
Stroomverbruik (bij 24 V)	Bedrijf: gemiddeld: ong. 1,9 A, piek: ong. 8 A Stand-by: gemiddeld: ong. 0,3 A
MTBF 180 000 uur
MCBF 29 milljoen regels
Temperatuur Bedrijf: 5 tot 45 °C Opslag: -10 tot 50 °C (m.u.v. papier)
Vochtigkeit Bedrijf: 10-90 % relatieve vochtigkeit Opslag: 10-90 % relatieve vochtigkeit, m.u.v. papier
Afmetingen 185 × 252 × 266 mm (inclusief documenttafel) (H × B × D)
Gewicht (massa) Ongeveer 5 kg

*1: Zorg ervoor dat u een voedingsbron gebruikt die voldoet aan de veiligheidsvoorschriften en die beschikt over de volgende specificaties. Nominaal vermogen: 24 V/2,0 A of meer, Maximaal vermogen: 240 VA of minder

TM-U590/U590P

Gebruikershandleiding
