Produkttyp	Matrixdrucker
Marke	Epson
Modell	TM-U590
Druckverfahren	Serieller Anschlagmatrixdruck, 9 Nadeln
Druckgeschwindigkeit	Bis zu 311 Zeichen/s (Schrift B)
Farbbandkassette	ERC-31
Papierformate	70 × 70 mm bis 210 × 297 mm
Papierdicke (Einzelblatt)	0,09 bis 0,2 mm
Anzahl der Durchschläge	Original + maximal 4 Durchschläge
Schnittstellen	RS-232 seriell oder IEEE 1284 parallel
Stromversorgung	+24 V DC ± 10 %
Stromverbrauch	Durchschn. 1,9 A (Betrieb), 0,3 A (Standby)
Abmessungen (H × B × T)	185 × 252 × 266 mm
Gewicht	Ca. 5 kg
Betriebstemperatur	5 bis 45 °C
Betriebsfeuchte	10 bis 90 % RH
MTBF	180 000 Stunden
MCBF	29 Millionen Zeilen
Hauptfunktionen	Belegdruck, Papiervor-/rücklauf, Auswurf, Selbsttest
Sicherheit	Hinweise bei Anomalien (Rauch, Geruch), Staub/Feuchtigkeit vermeiden, nicht zerlegen
Wartung	Außenseite mit weichem Tuch reinigen, Farbbandkassette prüfen
Ersatzteile	Farbbandkassette ERC-31, Schalterabdeckung, Stoßdämpfer
Sprachen der Anleitung	Französisch, Englisch, Deutsch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Russisch, Türkisch

Häufig gestellte Fragen - TMU590 EPSON

Wie installiere ich die Farbbandkassette?

Schalten Sie den Drucker ein, öffnen Sie die Abdeckung, entfernen Sie die alte Kassette, falls vorhanden. Drehen Sie den Knopf der neuen Kassette in Pfeilrichtung, um das Farbband zu spannen, setzen Sie sie ein und drehen Sie noch zwei- oder dreimal. Stellen Sie sicher, dass das Farbband weder geknickt noch gefaltet ist und unter dem Druckkopf installiert ist. Verwenden Sie nur die Kassette ERC-31.

Was tun, wenn der Drucker nicht druckt?

Überprüfen Sie, ob die Farbbandkassette korrekt installiert ist. Wenn die Fehleranzeige blinkt, schalten Sie den Drucker aus und prüfen Sie auf Papierstau. Der Druckkopf könnte überhitzt sein; warten Sie, bis er abkühlt. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Reparaturdienst.

Wie lege ich Belegpapier ein?

Warten Sie, bis die SLIP-Anzeige blinkt. Führen Sie das Papier ein, indem Sie die rechte Kante der Papierführung zur Ausrichtung verwenden. Schieben Sie es, bis der Sensor es erfasst: Die Anzeige hört auf zu blinken und leuchtet dauerhaft, dann zieht der Drucker das Papier ein und druckt. Nach dem Druck erlischt die Anzeige und Sie können das Papier entnehmen.

Was bedeutet die Fehleranzeige?

Die Fehleranzeige (ERROR) leuchtet auf, um einen Fehler anzuzeigen, außer bei der Papierzufuhr über die FORWARD/REVERSE-Tasten oder während eines Selbsttests. Sie blinkt, um einen bestimmten Fehler zu signalisieren. Schalten Sie den Drucker aus und überprüfen Sie mögliche Ursachen (Papierstau, Überhitzung).

Wie behebe ich einen Papierstau?

Schalten Sie den Drucker aus und öffnen Sie die vordere Abdeckung. Berühren Sie nicht den Druckkopf, der heiß sein kann. Bewegen Sie den Druckkopfwagen nicht. Entfernen Sie vorsichtig das gestaute Papier. Schließen Sie die Abdeckung und schalten Sie wieder ein.

Welche Papierformate werden akzeptiert?

Das akzeptierte Papierformat reicht von 70×70 mm bis 210×297 mm. Die Dicke für ein Einzelblatt beträgt 0,09 bis 0,2 mm. Es können bis zu 5 Blätter (Original + 4 Durchschläge) verwendet werden.

Wie stelle ich die Mikroschalter (DIP) ein?

Die Mikroschalter (DIP) dienen zur Konfiguration des Druckers. Ihre Einstellung ist im Inneren des Handbuchumschlags beschrieben. Konsultieren Sie die Anleitung für die genauen Positionen entsprechend Ihren Anforderungen.

Wo kann ich Treiber und Handbücher herunterladen?

Sie können Treiber, Dienstprogramme und Handbücher von der Epson-Website herunterladen. In Nordamerika besuchen Sie http://www.epsonexpert.com/. In anderen Ländern gehen Sie zu http://download.epson-biz.com/?service=pos.

Was ist die empfohlene Betriebstemperatur?

Der Drucker arbeitet zuverlässig zwischen 5°C und 45°C bei einer relativen Luftfeuchtigkeit von 10 bis 90% (nicht kondensierend). Die Lagerung ist zwischen -10°C und 50°C möglich.

Wie verwende ich die Schalterabdeckung?

Die mitgelieferte Schalterabdeckung verhindert ein versehentliches Betätigen des Ein-/Ausschalters. Zur Installation befolgen Sie die Anweisungen in Abbildung 2 (Seite 7 des Handbuchs). Bei einem Unfall mit montierter Abdeckung ziehen Sie sofort das Netzkabel ab.

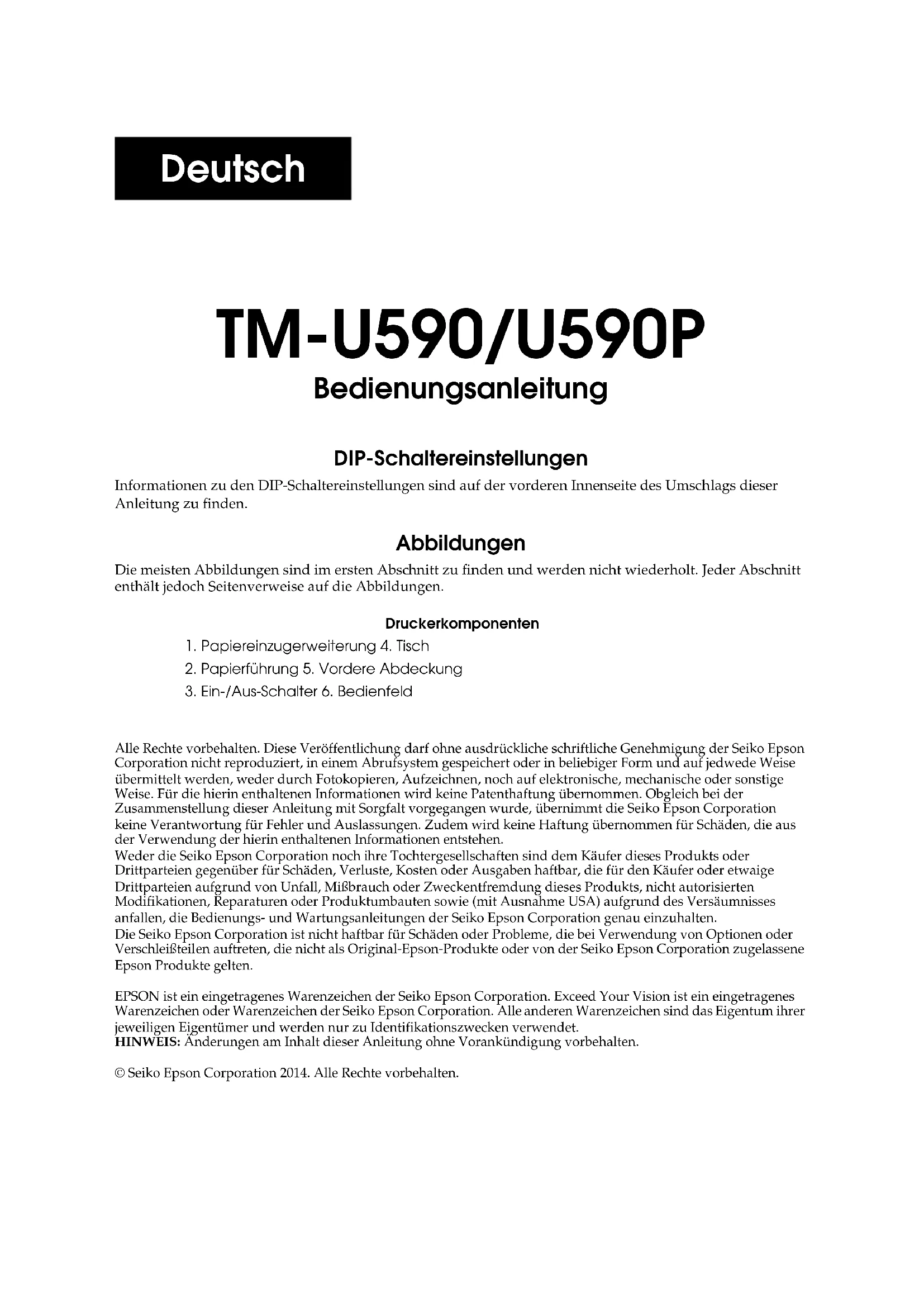

BEDIENUNGSANLEITUNG TMU590 EPSON

DIP-Schaltereinstellungen

Informationen zu den DIP-Schaltereinstellungen sind auf der vorderen Innenseite des Umschlags dieser Anleitung zu finden.

Abbildungen

Die meisten Abbildungen sind im ersten Abschnitt zu finden und werden nicht wiederholt. Jeder Abschnitt enthält jedoch Seitenverweise auf die Abbildungen.

Druckerkomponenten

1. Papiereinzugerweiterung 4. Tisch
2. Papierführung 5. Vordere Abdeckung
3. Ein-/Aus-Schalter 6. Bedienfeld

Alle Rechte vorbehalten. Diese Veröffentlichung darf ohne ausdrückliche schriftliche Genehmigung der Seiko Epson Corporation nicht reproduziert, in einem Abrufsystem gespeichert oder in beliebiger Form und auf jede Weise übermittelt werden, weder durch Fotokopieren, Aufzeichnen, noch auf elektronische, mechanische oder sonstige Weise. Für die hierin enthaltenen Informationen wird keine Patenthaftung übernommen. Obgleich bei der Zusammenstellung dieser Anleitung mit Sorgfalt vorgegangen wurde, übernimmt die Seiko Epson Corporation keine Verantwortung für Fehler und Auslassungen. Zudem wird keine Haftung übernommen für Schäden, die aus der Verwendung der hierin enthaltenen Informationen entstehen.

Weder die Seiko Epson Corporation noch ihre Tochtergesellschaften sind dem Käufer dieses Produkts oder Drittparteien gegenüber für Schäden, Verluste, Kosten oder Ausgaben haftbar, die für den Käufer oder etwaige Drittparteien aufgrund von Unfall, Missbrauch oder Zweckentfremdung dieses Produkts, nicht autorisierten Modifikationen, Reparaturen oder Produktumbauten sowie (mit Ausnahme USA) aufgrund des Versäumnisses anfallen, die Bedienungs- und Wartungsanleitungen der Seiko Epson Corporation genau einzuhalten. Die Seiko Epson Corporation ist nicht haftbar für Schäden oder Probleme, die bei Verwendung von Optionen oder Verschleißteilen auftreten, die nicht als Original-Epson-Produkte oder von der Seiko Epson Corporation zugelassene Epson Produkte gelten.

EPSON ist ein eingetragenes Warenzeichen der Seiko Epson Corporation. Exceed Your Vision ist ein eingetragenes Warenzeichen oder Warenzeichen der Seiko Epson Corporation. Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer und werden nur zu Identifikationszwecken verwendet.

HINWEIS: Änderungen am Inhalt dieser Anleitung ohne Vorankündigung vorbehalten.

© Seiko Epson Corporation 2014. Alle Rechte vorbehalten.

Sicherheitshinweise

Dieser Abschnitt enthält wichtige Informationen für die sichere und effektive Verwendung dieser Produkte. Lesen Sie diesen Abschnitt sorgfältig durch und bewahren Sie ihn gut zugänglich auf.

WARNUNG:

Schalten Sie das Gerät sofort aus, wenn Sie Rauch bzw. ungewöhnliche Gerüche oder Geräusche bemerken. Wenn das Gerät weiter verwendet wird, kann dies zu einem Brand führen. Ziehen Sie den Netzstecker des Gerätes sofort aus der Netzsteckdose und benachrichtigen Sie Ihren Händler oder ein Seiko Epson Service Center. Versuchen Sie niemals, dieses Produkt eigenständig zu reparieren. Unsachgemäße Reparaturarbeiten können gefährlich sein.

Zerlegen oder modifizieren Sie diese Produkte nicht. Unsachgemäße Arbeiten an diesen Produkten können zu Verletzungen oder einem Brand führen.

Stellen Sie sicher, dass Sie die für dieses Produkt geeignete Stromquelle verwenden. Anschluss an andere Stromquellen kann zu einem Brand führen.

Vermeiden Sie das Eindringen von Fremdobjekten in dieses Produkt. Das Eindringen von Fremdobjekten kann zu einem Brand führen.

Wenn Wasser oder andere Flüssigkeiten in dieses Produkt eindringen, ziehen Sie sofort den Netzstecker heraus und benachrichtigen Sie einen Fachhändler oder Ihr Seiko Epson Service Center. Wenn das Gerät weiter verwendet wird, kann dies einen Brand verursachen.

Verwenden Sie keine brennbaren Sprühmittel in und in der Nähe des Gerätes. Brandgefahr!

VORSICHT:

Schließen Sie Kabel nur auf die in diesem Handbuch beschriebene Weise an. Andere Kabelverbindungen können das Gerät beschädigen und einen Brand verursachen.

Stellen Sie dieses Gerät unbedingt auf einer festen, stabilen, horizontalen Fläche auf. Das Produkt kann beim Fallen beschädigt werden oder Verletzungen verursachen.

Verwenden Sie das Gerät nicht an Orten mit hohem Feuchtigkeits- oder Staubgehalt. Eine übermäßige Feuchtigkeits- oder Staubentwicklung kann das Gerät beschädigen oder einen Brand verursachen.

Stellen Sie keine schweren Gegenstände auf dieses Produkt. Stellen Sie sich nie auf das Produkt und lehnen Sie sich nicht dagegen. Das Gerät kann fallen oder beschädigt werden und damit Gegenstände beschädigen oder Personen verletzen.

Aus Sicherheitsgründen ziehen Sie bitte den Netzstecker aus der Netzsteckdose, wenn Sie beabsichtigen, das Gerät über einen längeren Zeitraum nicht zu verwenden.

Warnschilder

Die Warnschilder auf dem Produkt weisen auf die folgenden Sicherheitshinweise hin:

WARNUNG:

Keine Telefonleitung mit dem Anschluss der Kassenschublade oder dem Anschluss der Kundenanzeige verbinden, da sonst der Drucker und die Telefonleitung beschädigt werden können.

VORSICHT:

Während des Druckvorgangs und nach dem Drucken kann der Druckkopf sehr heiß sein.

Verwendungshinweise

Wenn dieses Produkt für Anwendungen verwendet wird, bei denen es auf hohe Zuverlässigkeit/Sicherheit ankommt, wie z.B. Transportvorrichtungen beim Flug-, Zug-, Schiffs- und Kfz-Verkehr usw.; Vorrichtungen zur Katastrophenverhinderung, verschiedene Sicherheitsvorrichtungen oder Funktions-/Präzisionsgeräte usw., sollen Sie dieses Produkt erst verwenden, wenn Sie Fail-Safe-Vorrichtungen und Redundanzsysteme in Ihr Design mit einbezogen haben, um die Sicherheit und Zuverlässigkeit des gesamten Systems zu gewährleisten. Da dieses Produkt nicht für den Einsatz bei Anwendungen vorgesehen ist, bei denen es auf extrem hohe Zuverlässigkeit/Sicherheit ankommt, wie beispielsweise in der Raumfahrt, bei primären Kommunikationseinrichtungen, Kernenergiekontrollanlagen oder medizinischen Vorrichtungen für die direkte medizinische Pflege usw., überlegen Sie bitte nach umfassender Evaluierung genau, ob das Produkt für Ihre Zwecke geeignet ist.

Herunterladen von Treibern, Dienstprogrammen und Handbüchern

Treiber, Dienstprogramme und Handbücher können von folgenden Webadressen heruntergeladen werden.

Für Kunden in Nordamerika: Besuchen Sie die Website http://www.epsonexpert.com/ und befolgen Sie die auf dem Bildschirm angezeigten Anweisungen.

Kunden in anderen Ländern besuchen die Website http://download.epson-biz.com/?service=pos

Auspacken

Folgende Teile sind im Lieferumfang des Standarddruckers enthalten. Wenn ein Teil beschädigt ist, wenden Sie sich bitte an Ihren Händler.

Drucker Farbbandkassette Abdeckung des Ein-/Ausschalters

Hinweis:

Halten Sie den Drucker beim Hochheben an der Unterseite fest, um eine Beschädigung zu vermeiden.

Bedienfeld

Vorwärts-Taste (FORWARD)

Drücken Sie diese Taste, um das Blatt Papier um eine Zeile weiter zu schieben; halten Sie die Taste gedrückt, um das Blatt fortlaufend weiter zu schieben.

Rückwärts-Taste (REVERSE)

Drücken Sie diese Taste, um das Blatt Papier um eine Zeile darüber zu schieben; halten Sie die Taste gedrückt, um das Blatt fortlaufend darüber zu schieben.

Freigabe-Taste (RELEASE)

Drücken Sie diese Taste, um das Blatt Papier freizugeben.

Betriebsanzeige (POWER LED)

Leuchtet, wenn der Drucker eingeschaltet ist.

Fehleranzeige (ERROR LED)

Leuchtet, wenn der Drucker "OFF-Line" ist, außer beim Zuführen von Papier mit der Vorwärts- (FORWARD) oder Rückwärtstaste (REVERSE) und beim Selftest. Blinkt, wenn ein Fehler aufgetreten ist.

Freigabeanzeige (RELEASE LED)

Leuchtet, wenn Sie ein Blatt Papier einlegen können.

Papierblattanzeige (SLIP LED)

Leuchtet nach dem Einsetzen. Blinkt, bis ein Blatt Papier eingelegt bzw. herausgenommen wurde. Erlischt, wenn der Drucker ein Papierblatt auswirft.

Entfernen der Transportsicherungen

Der Drucker ist zum Schutz gegen Versandschäden mit einer

Transportsicherung versehen, die vor dem Einsatz des Druckers entfernt werden muss.

Öffnen Sie den Drucker, indem Sie an der Nase auf der vorderen Abdeckung ziehen und nehmen Sie die Transportsicherung heraus, wie in Abbildung 1 auf Seite 6 gezeigt.

Hinweis:

Setzen Sie die Transportsicherung vor einem Versand wieder ein.

Verwenden der Ein-/Ausschalterabdeckung

WARNUNG:

Wenn bei angebrachter Ein-/Ausschalterabdeckung ein Unfall auftritt, ziehen Sie den Netzstecker. Bei Weiterverwendung des Geräts besteht Feuergefahr.

Die beiliegende Ein-/Ausschalterabdeckung verhindert, dass der Schalter versehentlich gedrückt wird. Wenn diese Abdeckung verwendet wird, gehen Sie bei der Installation gemäß Abbildung 2 auf Seite 7 vor.

Einlegen der Farbbandkassette

Verwenden Sie die Farbbandkassette EPSON ERC-31. Bei Verwendung einer nicht von Epson genehmigten Farbbandkassette kann der Drucker beschädigt werden und die Garantie wird nichtig.

VORSICHT:

Drehen Sie den Spannknopf der Farbbandkassette nie gegen die auf der Kassette angezeigte Pfeilrichtung, da die Farbbandkassette sonst beschädigt werden kann.

1. Schalten Sie den Drucker ein und öffnen Sie die vordere Abdeckung, indem Sie die Nase auf der linken Seite zu sich hin und nach oben ziehen.
2. Achten Sie darauf, dass sich der Druckkopf auf der rechten Seite befindet.
3. Wenn bereits ein Farbband eingelegt ist, entfernen Sie es, indem Sie es am Griff (Lasche in der Mitte des Farbbandgehäuses) anfassen und vorsichtig aus dem Drucker herausziehen.
4. Drehen Sie den Knopf auf der Kassette zwei- bis dreimal in Pfeilrichtung, damit es etwas gespannt ist.
5. Legen Sie das Farbband ein und drehen Sie den Kassettenknopf zwei- bis dreimal, wie in Abbildung 3 auf Seite 7 gezeigt.
6. Vergewissern Sie sich, dass das Farbband nicht verknittert ist und unter dem Druckkopf eingelegt wird, wie auf dem Etikett im Drucker gezeigt.

Einlegen von Papierblättern

Hinweis:

Verwenden Sie nur Papier, das der Spezifikation entspricht. Verwenden Sie kein verknittertes oder wichtiges Papier.

1. Wenn die Papierblattanzeige (SLIP LED) blinkt, legen Sie ein Blatt Papier ein und verwenden Sie dabei die rechte Kante des Papiereinzugs als Führung (siehe Abbildung 4 auf Seite 8).
2. Wenn Sie das Blatt Papier so weit wie möglich in das Fach einlegen, erkennt der Sensor das Papier, die Papierblattanzeige (SLIP LED) leuchtet dann stetig und der Drucker zieht das Papier zum Drucken ein.
3. Nach Abschluss des Druckvorgangs erlischt die Papierblattanzeige (SLIP LED) und Sie können das Papier herausnehmen.

Fehlersuche

Auf dem Bedienfeld leuchten keine Lämpchen

Überprüfen Sie, ob die Kabel ordnungsgemäß am Drucker, an der Spannungsversorgung und an der Steckdose angeschlossen sind.

Es hört sich an, als würde der Drucker drucken, aber nichts wird gedruckt.

Vergewissern Sie sich, dass die Farbbandkassette richtig installiert ist. Wechseln Sie die Farbbandkassette aus.

Die Fehlerleuchte (ERROR) blinkt und das Gerät druckt nicht.

Schalten Sie den Drucker aus und überprüfen Sie, ob ein Papierstau vorliegt. Wenn der Drucker seit längerer Zeit druckt, kann der Druckkopf überhitzt sein. Dieser Zustand wird automatisch behoben, wenn der Druckkopf abkühlt. Schalten Sie den Drucker aus und nach zehn Sekunden wieder ein. Falls das Problem weiter besteht, ziehen Sie einen qualifizierten Kundendiensttechniker zu Rate.

Auf dem Ausdruck fehlt eine Punktzeile.

Möglicherweise ist der Druckkopf beschädigt. Setzen Sie sich mit einem qualifizierten Kundendiensttechniker in Verbindung und lassen Sie das Gerät reparieren.

Beheben eines Papierstaus.

VORSICHT:

Berühren Sie den Druckkopf nicht, da dieser nach dem Drucken sehr heiß sein kann. Verschieben Sie den Druckkopfwagen nicht.

1. Schalten Sie den Drucker aus und öffnen Sie die vordere Abdeckung.
2. Nehmen Sie das eingeklemmte Papier heraus und schließen Sie die vordere Abdeckung wieder.

Technische Daten des Druckers TM-U590/TM-U590P.

Druckmethode	Serieller Punktmatrix-Nadeldruck, 9 vertical angeordnete Nadeln Nadelabstand 0,353 mm
Druckrichtung BidirektionaI
Zeichen pro Zeile (Standard)	9 × 9 Schriftart: 66; 7 × 9 Schriftart: 88: 5 × 9 Schriftart; 66
Zeichenaufbau	Schriftart A: 9 × 9, 3-Punkte Abstand (halbe Punkte) Schriftart B: 7 × 9, 2-Punkte Abstand (halbe Punkte) Schriftart C: 5 × 9, 1-Punkte Abstand (normale Punkte)
Zeichengröße Schrifart A: (9 × 9) 1,6 × 3,1 mm Schrifart B: (7 × 9) 1,3 × 3,1 mm Schrifart C: (5 × 9) 1,6 × 3,1 mm
Zeichenanzahl	Alphanumericische Zeichen: 95; Internationale Zeichen: 32; Erweiterte Grafiken: 128 × 10 (mit einer Seite mit einem Abstand)
Druckgeschwindigkeit	Schrifart A: (9 × 9) = 233 Zeichen/Sekunde Schrifart B: (7 × 9) = 311 Zeichen/Sekunde Schrifart C: (5 × 9) = 233 Zeichen/Sekunde
Papierzufuhrgeschwindigkeit	Ca. 60,3 ms/Zeile, 4,23 mm Vorschub; 86,4 mm/s kontinuierlicher Vorschub
Zeilenabstand (Standard)	4,23 mm
Papierdaten	Papierarten: Normal, Durchschlag und druckempfindlich Papiergrößen: 70 × 70 mm bis 210 × 297 mm
Papierstärke Einlagig: 0,09 bis 0,2 mm Durchschlagpapier: Maximal 5 Blätter (Original + 4 Kopien) Schutzpapier: 0,06 bis 0,15 mm Kopie und Original: 0,04 bis 0,07 mm Kohlepapier: Ca. 0,035 mm Gesamtstärke: hõchstens 0,30 (für beliebige Kombinationen von Einzeloriginal bis Original + 3 Kopien); hõchstens 0,36 (für beliebige Kombinationen von Einzeloriginal bis Original + 4 Kopien) Druckempfindliches Papier: Maximal 5 Blätter (Original + 4 Kopien) Schutzpapier: 0,06 bis 0,15 mm Kopie und Original: 0,06 bis 0,075 mm Gesamtstärke: hõchstens 0,24 mm (Original bis Original + 3 Kopien); hõchstens 0,30 mm (Original + 4 Kopien)
Anzahl der Kopien Original + 4 Kopien bei 20 bis 45 °C Original + 1 bis 3 Kopien bei 5 bis 45 °C
Farbbandkassette ERC-31
Schnittstelle (kompatibel)	RS-232 seriell oder IEEE 1284 parallel, RS-485 (Händleroption)
Empfangspuffer 69 Bytes	oder 4 KB
DKD-Funktion für 2 Kassen schubladen
Spanningsversorgung1	+ 24 V Gleichspannung ± 10%
Leistungsaufnahme (bei 24 V)	Betrieb: Mittel: ca. 1,9 A, Spitze: ca. 8 A Standby: Mittel: ca. 0,3 A
MTBF 180000 Stunden
MCBF 29 Mio. Zeilen
Temperatur Betrieb: 5 °C	bis 45 °C Lagerung: -10 °C bis 50 °C, außer Papier
Luftfeuchigkeit Betrieb: 10 % bis 90 % relative Luftfeuchte Lagerung: 10 % bis 90 % relative Luftfeuchte, außer Papier
Gesamtabmessungen	185 mm × 252 mm × 266 mm (einschließlich Papiereinzugerweiterung) (H × B × T)
Gewicht (Masse)	Ca. 5 kg

*1: Verwenden Sie unbedingt eine den Sicherheitsnormen entsprechende Stromquelle mit den folgenden technischen Eigenschaften: Nennleistung: 24 V/2,0 A oder mehr, Maximale Leistung: 240 VA oder weniger.

TM-U590/U590P
