7455 AA - Lixadeira SKIL - Manual de utilização gratuito

Tipo de produto	Lixadeira excêntrica (lixadeira orbital aleatória)
Marca	Skil
Modelo	7455 AA
Alimentação	Com fio, tensão de rede 220-240 V, 50/60 Hz
Velocidade variável	Sim (roda de ajuste no modelo 7455)
Diâmetro do prato	Aproximadamente 125 mm (estimativa padrão)
Fixação dos abrasivos	Sistema Velcro (auto-aderente)
Reservatório de pó	Sim, com indicador de nível
Conexão para aspirador	Sim, em eixo dedicado
Peso	Aproximadamente 1,5 kg (estimativa)
Nível de ruído	Pressão: 82 dB(A); Potência: 93 dB(A)
Vibrações	7,8 m/s² (incerteza K = 1,5 m/s²)
Dupla isolação	Sim (não necessita de aterramento)
Materiais compatíveis	Madeira, plástico, metal, massa, superfícies pintadas (lixamento a seco)
Uso profissional	Não, projetado para uso doméstico
Manutenção e limpeza	Desconectar antes da limpeza; limpar as fendas de ventilação com um pincel
Acessórios incluídos	Folhas de lixa Velcro, reservatório de pó (manual não listado em detalhe)
Reparabilidade	Reparação apenas por um centro autorizado SKIL; peças originais
Garantia	Através do revendedor ou serviço pós-venda SKIL
Respeito ao meio ambiente	Não descartar no lixo doméstico; reciclagem de acordo com a diretiva RAEE

Perguntas frequentes - 7455 AA SKIL

Como montar uma folha de lixa na Skil 7455 AA?

Posicione a folha de lixa Velcro no suporte do prato alinhando as perfurações. Certifique-se de que a base esteja limpa antes da colocação.

Como esvaziar o reservatório de pó?

Empurre o botão de remoção (E) para a esquerda enquanto puxa o reservatório (D) para trás. Esvazie-o regularmente para uma aspiração ideal. O indicador (G) fica vermelho quando está cheio.

Posso usar um aspirador com esta lixadeira?

Sim, remova o reservatório de pó e monte o aspirador no eixo (F). Não use o reservatório ou o aspirador para lixar metais devido às faíscas.

Como ajustar a velocidade no modelo 7455?

Use a roda (J) para ajustar a velocidade de acordo com a superfície a ser lixada. Teste em uma pequena área para encontrar a velocidade e a granulação adequadas.

Quais são as precauções de segurança importantes?

Use sempre óculos de proteção e uma máscara antipó. Desconecte a ferramenta antes de qualquer ajuste. Não trabalhe com materiais que contenham amianto. Mantenha o cabo afastado das partes móveis.

O que fazer se o indicador de nível de pó não funcionar?

O indicador (G) só funciona quando a ferramenta está conectada. No modelo 7455, seu funcionamento pode ser limitado em baixa velocidade. Verifique se o reservatório está bem encaixado.

Que tipo de folhas de lixa usar?

Use folhas de lixa perfuradas com fixação Velcro, adequadas ao diâmetro do prato. A granulação depende do material: grossa para desbaste, fina para acabamento.

Como limpar a lixadeira Skil 7455 AA?

Desconecte a ferramenta. Limpe as fendas de ventilação (K) com um pincel. Elimine o pó aderido. Não mergulhe em água.

Onde posso reparar minha lixadeira Skil?

Confie a reparação a um centro de serviço pós-venda autorizado SKIL. Devolva a ferramenta não desmontada com seu comprovante de compra. Os endereços estão em www.skil.com.

Qual é a potência desta lixadeira?

O manual não especifica a potência exata. As lixadeiras excêntricas desta faixa geralmente desenvolvem uma potência entre 300 e 500 W.

MANUAL DE UTILIZADOR 7455 AA SKIL

-Esta ferramenta é determinada para lixar a seco madeira,plastico,metal,mastique e superficies pintadas
- Esta ferramenta não se destina a'utilização profissional
Leia e guarde este manual de instruções ③

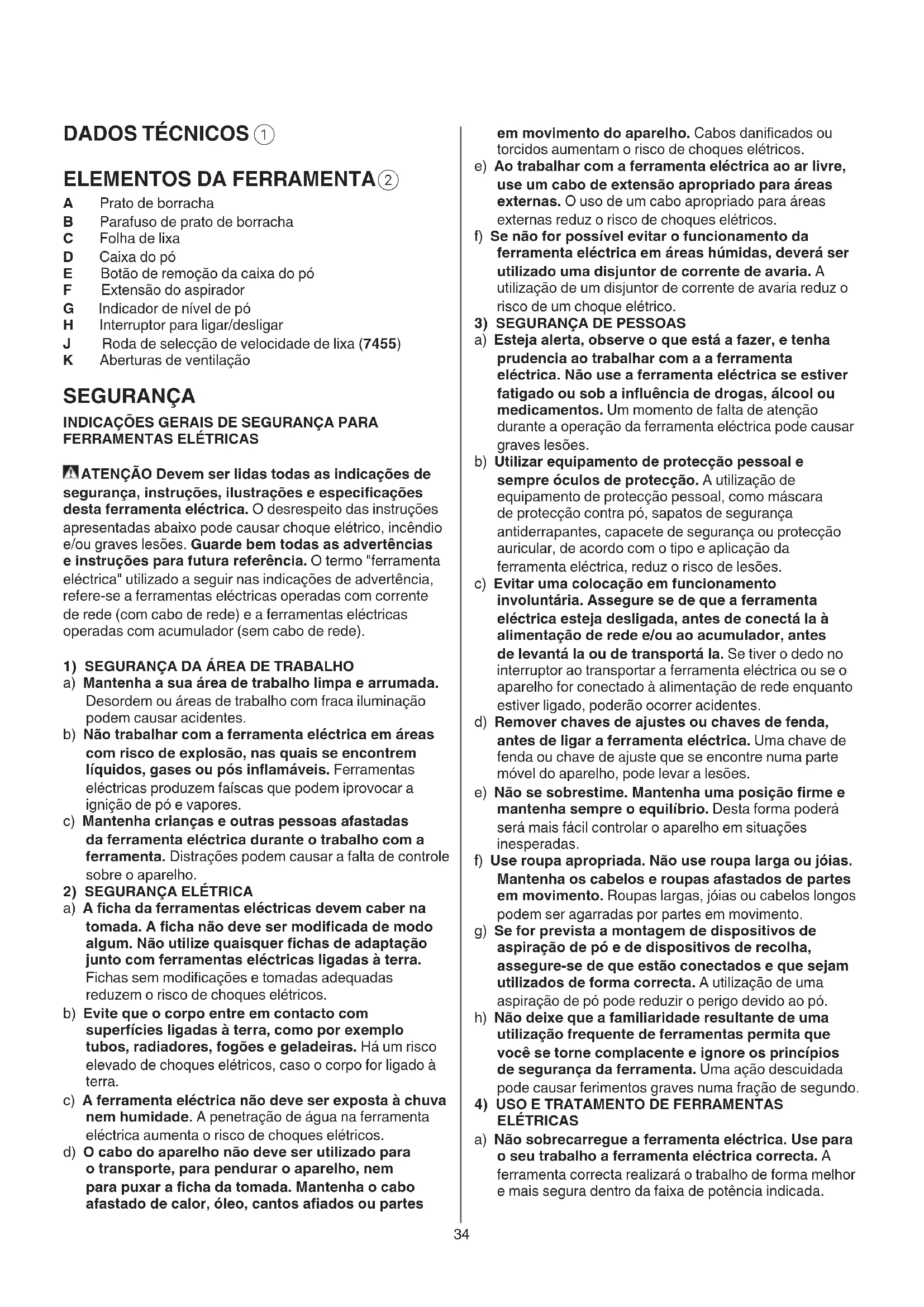

DADOS TÉCNICOS ①

ELEMENTOS DA FERRAMENTA②

A Prato de borracha
B Parafuso de prato de borracha
C Folha de lixa
D Caixa do pó
E Botao de remoçao da caixa do pó
F Extensa do aspirador
G Indicador de nivel de po
H Interruptor para ligar/desligar
J Roda de selecao de velocidade de lixa (7455)
K Aberturas de ventilacao

SEGURANCA

INDICACIONES GERAIS DE SEGURANCA PARA FERRAMENTAS ELETRICAS

ATENÇÃO Devem ser lidas todas as indicações de segurar, instruções, ilustrações e espécificações这其中 ferramenta eletrica. O desrespeito das instruções aparecadas abaixo pode causarchoque electrolyico, incendio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referencia. O termo "ferramenta eletrica"utilizando a seguir nas indicações de advertência, refere-se a ferramentas electrolyicas operadas com corrente de rede (com cabo de rede) e a ferramentas electrolyicas operadas com acumulador (sem cabo de rede).

1) SEGURANCA DA AREA DE TRABALHO

a) Mantenha a sua area de trabalho limpa e arrumada. Desordem ou areas de trabalho com fraça iluminação podem causar acidentes.
b) Não travaçar com a ferramenta eletrica em和地区 com risco de explosão, nas quais se encontrar liquidos, gases ou pos inflamáveis. Ferramentas electricas produzem faíças que podem iprovocar a igniação de pó e vapores.
c) Mantenha crianças e outras pessoas afastadas da ferramenta eletrica durante o trabalho com a ferramenta. Distrações podem causar a falta de controle sobre o aparecido.
a) A ficha da ferramentas eletricas devem caber na tomada. A ficha não deve ser modificada de modo algoum. Não utilize quaisquer fichas de adaptação尽头 com ferramentas eletricas ligadas à terra. Fichas sem modicações e tomadas adequadas reduzem o risco deCHOques elétricos.
b) Evite que o corpo entre em contacto com superficies ligadas a terra, como por exemple tubos, radiadores, fogoes e geladeiras. Ha um risco elevado deCHOQUES EIétrICOS, caso o corpo for ligado a terra.
c) A ferramenta eletrica nao deve ser exposta a chuva nem humidade. A penetracao de agua na ferramenta eletrica,aumenta o risco de choques elétricos.
d) O cabo do aparelho não deve ser utilizado para o transporte, para pendurar o aparelho, nem para puxar a ficha da tomada. Mantenha o cabo afastado de calor, oleo, cantos afiados ou partes

em movimento do aparelho. Cabos danificados ou torcidos augmentam o risco de choques elétricos.

e) Ao trabalho com a ferramenta eletrica ao ar livre, use um cabo de extensao apropriadо para areas externas. O uso de um cabo apropriadо para areas externas reduz o risco de choques eletricos.

f) Se não for possível evaporar o funciona da ferramenta eletrica em和地区 humidas,deer ser utilizesuma disjuntor de corrente de avaria.A Utilização de um disjuntor de corrente de avaria reduz o risco de umCHOque eletrico.

3) SEGURANÇA DE PESSOAS

a) Esteja alerta, observe o que está a fazer, e tenha prudencia ao trabalho com a ferramenta eletrica. Não use a ferramenta eletrica se estiver fatigado ou sob a influência de drogas, alcoul ou medicamentos. Ummomento de falta de atençao durante a operação da ferramenta eletrica pode causar graves lesões.

b) Utilizar equipamento de proteção pessoal e sempreóculos de proteção. Autilização de equipamento de proteção pessoal, como máscara de proteção contra po, sapatos de segurar antiderrapantes, capacete de segurar ou proteção auricular, de acordo com o tipo e aplicação da ferramenta eletrica, reduz o risco de lesões.

c) Evitar una colocacion em funciona involuntaria. Assegure se de que a ferramenta electrica esteja desligada, antes de connecta la a alimentacao de rede e/ou ao accumulator, antes de levanta la ou de transporte la. Se tiver o dedo no interruptor ao transporte a ferramenta electrica ou se o aparelho for connectao a alimentacao de rede enquanto estiver ligado, poderao ocorro accidentes.

d) Remover chaves de ajustes ou chaves de fenda, antes de ligar a ferramenta eletrica. Uma chave de fenda ou chave de ajuste que se encontrar numa parte molev do aparelho, pode levar a lesoes.

e) Não se sobrestime. Mantenha uma posicao firme e mantenha sempre o equilibrio. Desta forma poderá sera mais fácil controlar o aparelho em situações inesperadas.

f) Use roupa apropriada. Não use roupa larga ou joias. Mantenha os@cabelos e roupas afastados de partes em movimento. Roupas largas, joias ou@cabelos longos podem ser agarradas por partes em movimento.

g) Se for prevista a montagem de dispositivos de aspiracao de po e de dispositivos de recolha, assegure-se de que está connectados e que sejam realizados de forma correcta. A utilicao de uma aspiracao de po pode reduzir o perigo devido ao po.

h) Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma ação descuidada pode fazer ferimentos graves numa falção de segundo.

4) USO E TRATAMENTO DE FERRAMENTAS ELETRICAS

a) Não sobrecarregue a ferramenta elétrica. Use para o seu trabalho a ferramenta elétrica correcta. A ferramenta correcta realizá o trabalho de forma melhor e mais segura dentro da faixa de potência indicada.

b) Não utilize a ferramenta eletrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eletrica que não possa ser controlada através do interruptor de ligar-desligar, é perigosa e delve ser reparada.
c) Puxar a ficha da tomada e/ou remove o acumulador, se amovivel, antes de executar ajustes na ferramenta, de substituir acessórios ou de guardar a ferramenta.Esta medida de segurarva evita que a ferramenta eletrica sera ligada acidentalmente.
d) Guarde ferramentas eletricas que não estiverem送去 realizadas, for a do alcance de crianças. Não permitta que o aparecido soit utilizado por pessoas não familiarizadas com o mesmo ou que não tenham lido estas instruções. Ferramentas eletricas são perigosas nas vezes de pessoas sem treinamento.
e) Trate a ferramenta eletrica e os acessórios com cuidado.Verifique se as partes moveris do aparelho;. funciam perfeitamente e não emppram, se ha peças quebradas ou danificadas, que possam influenciar o的功能amento do aparelho. Peças danificadas vem ser reparadas antes dautilização do aparelho. Muitoas acidentes tem como causa umutenção insufficiente das ferramentas electrolyticas.
f) Mantenha as ferramentas de corte sempre afiadas e limpas. Ferramentas de cortes devidamente tratadas, com cantos afiados travam com menos frequência e podem ser controladas com maior dificuldade.
g) Use a ferramenta eletrica, os acessosios os bits da ferramenta etc., de acordo com estas instruções. Considere也是非常 as condições de trabalho e o trabalho a ser efectuado. Autilização da ferramenta eletrica para outros fins que os previstos, pode resultar em situações perigosas.
h) Mantenha os punhos e as superficies de agarrar secas, limpas e livres de oleo e massa consistente. Punhos e superficies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.
5) SERVICO
a) A sua ferramenta eletrica so deve ser reparada por pessoal qualificado e so devem ser colocadas peças sobressentes originais. Desta forma é assegurada a segurarca da ferramenta eletrica.

INSTRUÇÉS DE SEGURANÇA PARA LIXADEIRAS

GENERAL

• Esta ferramenta não deve ser realizada por pessoas menosores de 16 anos
• Esta ferramenta não é aconselhada para lavoros em superficies molhadas
• Não utilizes ferramenta caso o fio esteja danificado; mandando-o substituir por pessoal qualificado
• Não processor material que contenha asbesto (asbesto é considerado como sendo cancerígeno)
• Desligue sempre a ficha da tomada antes de proceder a qualquer ajustamento ou troca de acessório

ACESSORIOS

• A SKILsoledehyde garantir umfunicoionamento perfeito da ferramenta, quandoutilizada com os acessosoriginais
• Discos de lixa gastos, rasgados ou muito sujos não devem continuar a ser realizados

ANTES DA UTILIZACAO

• Certifique-se sempre de que a tensão de alimentação está de acordo com a tensão indicada na placá de identificacao da ferramenta (ferramentas com a indicaao de 230V ou 240V tambem poder ser ligadas a uma fonte de 220V)
• Evite danificar a ferramenta em superficies com pregos ou parafusos; remove-os antes de partirar a travaHAR
• Utilize extensions completely desenroladas e seguras, com uma capacidade de 16 Amp
• O;nivel de ruido durante o trabalho pode excesser 85 dB(A);utilize protectores auriculares
• O pó do material, como tinta com chumbo, algumas espécies de madeira, minerais e metais, pode ser prejudicial (contacto ou inalação do pó pode provocar reacções alergicas e/ou doenças respiratórias ao operador ou às pessoas presentes); use máscara respiratória e travaíbe com um dispositalo de extracción de pó quando ligado a
• Determinados típos de po são classificados como substancias cancerígenas (como po de carvalho e faia), em especial, juntamente com aditivos para acondicionamento damadeira; use mascara respiratória e travaíbe com um dispositivo de extracção de po quando ligado a
• Siga o regulamento nacional quando a EXTRAÇÃO de pó, em função dos materiais que não ser realizados
• Usar luvas protectoras, oculos de protecao, roupas justas e uma protecao para@cabelos (no caso de@cabelos compridos)
  Fixe a peça de trabalho (uma peça de trabalho fixa com dispositivos de fixação ou num torno fica melhor fixa do quemanualmente)
• Ao lixar metais, devido às fáscaras produzidas, não use a caixa de pó e mantenha afastadas outras pessoas e materiais combustíveis à area de trabalho

DURANTE A UTILIZACAO

• Mantenha sempre o fio afastado das peças rotativas da ferramenta; colque o fio paraTRS, fora do alcance da ferramenta
• Não entra em contacto com o disco de lixa em funciona
• Em caso de anomalias electricas ou mecânicas, deslige imeditamente a ferramenta e tire a ficha da tomada
• Caso o fio for danificado ou cortado durante o trabalho, não toque no fio, mas tire imeditamente a ficha da tomada

APÔS A UTILIZÂÇÂO

• Quando guardar a ferramenta,deeracertificar-se que o motor esta devidamente parado assim como todas as peças rotativas

EXPLICACAO DOS SIMBOLOS DA FERRAMENTA

③ Leia o manual de instruções antes de'utilizar o equipamento
④ Isolamento duplo (nenhum fio de terra necessario)
⑤ Nao deite a ferramenta no lixo domestico

MANUSEAMENTO

• Pratos de borracha

-nunca ligue a ferramenta sem o prato de borracha A!substua imeditamente os pratos de borracha avariados (desaperte/aperte os 4 parafusos do prato B)

!desligue a ficha antes de remover/montar os pratos de borracha

Montagem das folhas de lixa ⑥

-monte a folha de lixa VELCRO C como ilustrado

-e necessario, limpe o prato de borracha primo

la perfuração da folha de lixadeercorresponder àperfuração da ferramenta

!a aspiração de pó-Requer folhas de lixa perfuradas !troque as folhas de lixas gastas atempadamente

• Aspiração de pó ⑦

-esvazie periodicamente a caixa de recolha do po D para uma melhor recolha do po

Para utiliser o aspirador

-remova a caixa de recolha de po D, empurrando o botao E para a esquerda e mantendo-o.nessa posicao quando puxa a caixa de recolha de po D paraTRS -aplique o aspirador a extensao F

!não utilizear a caixa de recolha do pó/o aspirador ao lixar metais

• Indicador de nível de po 8

-esvazie a caixa de po D quando o indicator G se transforma VERMELHA

-o indicator G apenas referencia quando a ferramenta está ligada

• não se esqueça de que o trabalho do指示or do nível de po não é garantido quando lixar a baixas velocidades (7455)

• Interruptor para ligar/desligar

-ligue/desligue a ferramenta puxando o interruptor H ② para a frente/trás

!a ferramenta delve estar ligada antes que a base alcance a peça a trabajoar

!tenha cuidado com o impacto subito que a ligação origina

!antes de desligar a ferramenta, deve levanta-la da peça de trabajo

• Controle de velocidade (9) (7455)

Para resultados excellentes em materiais differs

-comarodaJ ② rode fixaravelocidade delixa

-ajuste sempre a velocidade conforme o grao da lixa. Utilizada

-antes de起初 um trabalho, procure a velocidade e grao de lixa fazendo experiencias num material a pa

• Segurar e guiar a ferramenta 10

!durante o trabalho, segure sempre a ferramenta na(s) area(s) de fixacao cinzenta(s)

-gue a sua ferramenta paralleamente a superficie a lixar e movimento-a em circulos ou em cruz

• não exerça demasiada pressão na ferramenta; deixe a ferramenta travaíhar espontaneamente

• não incline a ferramenta de modo aatar marcas indesejadas

-mantenha as aberturas de ventilacao K ② destapadas

Lixar

-a quantidade do material removecido é determinada pela seleção da folha de lixa,PGA velocidade de lixa selecionada ePGA forca de pressão

!um aumento demasiado daforcé de pressao não leva a uma potência abrasiva mais alta, mas a um desgaste mais forte da ferramenta e da folha de lixa

!nunca trabalhar madeira e metal com a mesma folha de lixa

CONSELHOS DE APLICAZão

• De modo a determinar o grão correto (e a velocidade correcta), aabela ⑪ pode ser usada como referencia

!experimente sempre primeiro num pedao de material

• Para mais sugestões consulate www.skil.com

• Esta ferramenta não se destina a utilização profissional

• Mantenha a ferramenta e o fio sempre limpos (especialmente as ranhuras de respiração K ②)

-remover o pó de lixa aderido com um pincel
!desligar a ferramenta da fonte de corrente antes de limpar

• Se a ferramenta falhar apesar de cuidadosos processos de fabricação e de teste, a reparaçãodeer ser executada por una oficina de service autorizada para ferramentas electricas SKIL

• envie a ferramenta sem desmontar, juntamente com a prova de compra, para o seu revendedor ou para o centro de assistencia SKIL mais proxies (os endereços assim como a mapa de peças da ferramenta está mentionados no www.skil.com)

AMBIENTE

• Não deite ferramentas electricas, acessórios e embalagem no lixo dométrico (apenas para paises da UE)

-de acordo com a directiva europeia 2012/19/CE sobre ferramentas electricas e electronasicas usadas e a transposicao para as leis nationals, as ferramentas electricas usadas devem ser recolhidas em分开e encaminhadas a uma instalação de reciclagem dos materiais ecologica

-simbolo ⑤ Ihe avisaré em caso de necessidade de arranja-las

RUIDO/VIBRAÇÃO

• Medido segundo EN 62841 o;nivel de pressao acustica这其中a ferramenta é 82 dB(A) e o;nivel de potencia acustica 93 dB(A) (espaço deerro:3dB),e a vibração 7,8m / s^2 (somadeventoresde trés direcções;incerteza K = 1,5m / s^2)

• O[nível de emissão de vibrações foi medico de acordo com um teste normalizzato fornecido na EN 62841; pode ser utilizado para comparar uma ferramenta com outra e como uma avaliação preliminar de exposicao à vibração quando utilizes a ferramenta para as aplicacoes mentionadas

-utilizar a ferramenta para differedes aplicacoes ou com acessos differentes ou mantidos deficientamente, podeLERar significativamente o nivel deexposao

-o número de vezes que a ferramenta é desligada ou quando estiver a trabalho sem fazer nada, pode

reducir significativamente o;nivel de exposicao!proteja-se contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as mados quentes e organizando os padros de trabalho
