7455 AA - Lijadora SKIL - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato 7455 AA SKIL en formato PDF.
| Tipo de producto | Lijadora excéntrica (lijadora de órbita aleatoria) |
| Marca | Skil |
| Modelo | 7455 AA |
| Alimentación | Con cable, tensión de red 220-240 V, 50/60 Hz |
| Velocidad variable | Sí (rueda de ajuste en el modelo 7455) |
| Diámetro del plato | Aproximadamente 125 mm (estimación estándar) |
| Fijación de los abrasivos | Sistema Velcro (auto-adherente) |
| Depósito de polvo | Sí, con indicador de nivel |
| Conexión aspiradora | Sí, en eje dedicado |
| Peso | Aproximadamente 1,5 kg (estimación) |
| Nivel sonoro | Presión: 82 dB(A); Potencia: 93 dB(A) |
| Vibraciones | 7,8 m/s² (incertidumbre K = 1,5 m/s²) |
| Doble aislamiento | Sí (no requiere conexión a tierra) |
| Materiales compatibles | Madera, plástico, metal, masilla, superficies pintadas (lijado en seco) |
| Uso profesional | No, diseñado para uso doméstico |
| Mantenimiento y limpieza | Desconectar antes de limpiar; limpiar las ranuras de ventilación con un cepillo |
| Accesorios incluidos | Hojas de lija Velcro, depósito de polvo (manual no listado en detalle) |
| Reparabilidad | Reparación solo por un centro autorizado SKIL; piezas originales |
| Garantía | A través del vendedor o servicio postventa SKIL |
| Respeto al medio ambiente | No tirar a la basura doméstica; reciclaje según directiva RAEE |
Preguntas frecuentes - 7455 AA SKIL
Preguntas de los usuarios sobre 7455 AA SKIL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Lijadora en formato PDF gratis! Encuentra tus instrucciones 7455 AA - SKIL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. 7455 AA de la marca SKIL.
MANUAL DE USUARIO 7455 AA SKIL
-Esta herramienta está diseñada para lijar en secomadera, materiales plácicos, metal, emplastecido y superficies pintadas
-Esta herramienta no está concebida para uso profesional
Leay conserve estemanual de instrucciones ③
DATOS TECNICOS
ELEMENTOS DE LA HERRAMIENTA ②
A Disco de apoyo
B Rosca de disco de apoyo
C Hoja de Iija
D Caja de polvo
E Botón para retirar la caja de polvo
F Extension para el aspirador
G Indicador del nivel de polvo
H Interruptor de activacion/desactivacion
J Rueda de seleccion de velocidad de lija (7455)
K Ranuras de ventilacion
SEGURIDAD

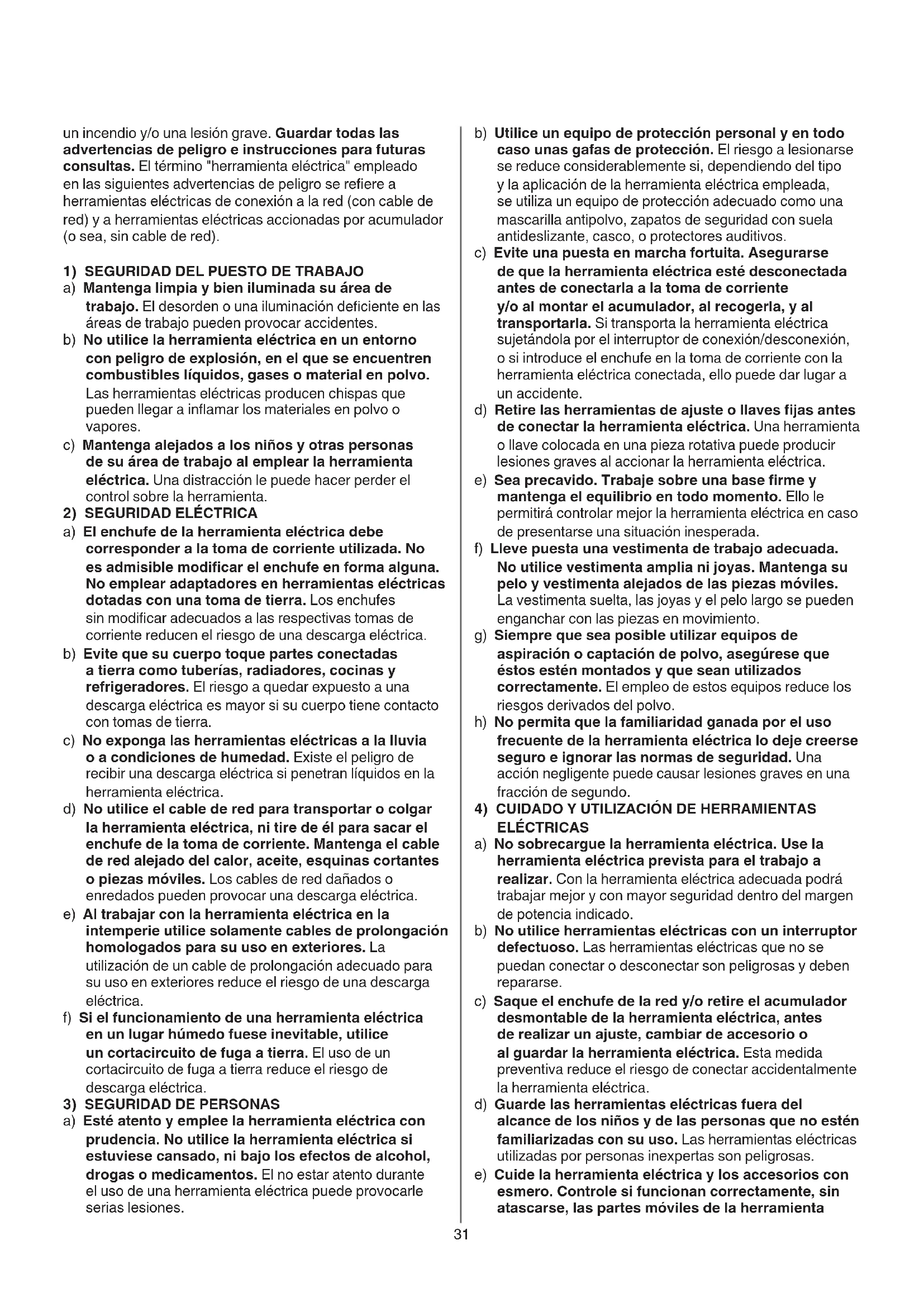

ADVERTECIAS DE PELIGRO GENERALES PARA HERRAMIENTAS ELECTRICAS
ADVERTENCIA Lea integramente las advertencias de peligro, las instrucciones, las ilustraciones y las asignaciones relacionadas con esta herramienta
electrica. En caso de no atenerse a las instrucciones seguides,ippo,puede occasionaruna descargaelectrica,
un incendio y/o una lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. El terme "herramienta electrica" Employment en las siguientes advertencias de peligro se refiere a herramentas electricas de conexión a la red (con cable de red) y a herrimentas electricas relacionadas por accumulator (o sea, sin cable de red).
1) SEGURIDAD DEL PUESTO DE TRABAJO
a) Mantenga limpia y bien iluminada su area de trabajo. El desorden o una iluminacion deficiente en las areas de trabajo peuvent provocar accidentes.
b) No utilise la herramienta electrica en un entorno con peligro de explosión, en el que se enquentren combustibles liquidos, gases o material en polvo. Las herramientes electricas producen chispas que peuventninger a inflamar los materiales en polvo o vapores.
c) Mantenga alejados a los niños y otheras personas de su area de trabajo alemployar la herramienta electrica. Una restracion le pueda hacer perderal control sobre la herramienta.
2) SEGURIDAD ELECTRICA
a) El enchufe de la herramienta electrica debe corresponder a la toma de corriente utilizada.No es admissible modifier el enchufe en forma alguna. No employar adaptadores en herramrientas electricas dotadas con una toma de tierra.Los enchufes sin modifier adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga electrica.
b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una descarga electrica es mayor si su cuerpo Tiene contacto con tomas de tierra.
c) No exponga las herramientos electricas a la lluvia o a conditiones de humedad. Existe el peligro de recibir una descarga electrica si penetran liquidos en la herramienta electrica.
d) No utilise el cable de red para transporte o colgar la herramienta electrica, ni tire de el para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas moviles. Los cables de red dañados o enredados peuvent provocar una descarga electrica.
e) Al trabajo con la herramipta electrica en la intemperie utilise solamente cables de prolongacion homologados para su uso en exteriores. La realizacion de un cable de prolongacion adecuado para su uso en exterores reduce el riesgo de una descarga electrica.
f) Si el funciona de una herramenta electrica en un lugar humedo fuese inevitable, utilise un cortacircuito de fuga a tierra. El uso de un cortacircuito de fuga a tierra reduce el riesgo de descarga electrica.
3) SEGURIDAD DE PERSONAS
a) Este atento y emplee la herramienta electrica con prudencia. No utilise la herramienta electrica si estuviese cansado, ni bajo los efectos de alcohol, drogas o medicamentos. El no estar atento durante el uso de una herramienta electrica pueda provocarles serias lesiones.
4) CUIDADO Y UTILIZACION DE HERRAMIENTAS ELECTRICAS
b) Utilice un equipo de proteccion personal y en todo casounas gafas de proteccion. El riesgo a lesionarse se reduce considerablemente si,dependiendo del tipo y la aplicacion de la herramienta eletrica empleada, se utilizes un equipo de proteccion adecuado como una mascarilla antipolvo, zapatos de segundad con suela antideslizante, casco, o protectores auditivos.
c) Evite una puesta en marcha fortuita. Asegurar de que la herramienta electrica está desconnectada antes de connectarla a la toma de corriente y/o al montar el accumulator, al recogerla, y al transportarla. Si transporte la herramienta electrica sujetandola por el interruptor de connexion/desconexión, o si introduce el enchufe en la toma de corriente con la herramienta electrica conectada, elo peut dar lugar a un accidente.
d) Retire las herramrientas de ajuste o llaves fjias antes de conectar la herramipta elctrica. Una herramienta o llave colocada en una pieza rotativa puede producir lesiones graves al actionar la herramipta elctrica.
e) Sea precavido. Trabajo sobre una base firme y mantenga el equilibrio en todo momento. Ille permittedra controlar mejor la herramienta electrica en caso de presentarse una situacion inesperada.
f) Lieve esta una vestimenta de trabajo adecuada. No utilise vestimenta amplia ni joyas. Mantenga suleo y vestimenta alejados de las piezas moviles. La vestimenta suelta, las joyas y elleo largo se pueda enganchar con las piezas enmovimiento.
g) Siempre que sea possible utiliser equipos de aspiracion o captacion de polvo, aseguirse queesticos esten montados y que Seanutilizadoscorrectamente.Elempleo de thesequipos reduce losriesgos derivados delpolvo.
h) No permitted that the familiaridad ganada por el uso delerse seguro e ignorear las normas de seguidad. Una action negligente可以使 los lesiones graves en una fracacion de segundo.
a) No sobrecargue la herramienta electrica. Use la herramienta electrica prevista para el trabajo a realizar. Con la herramienta electrica adecuada podra trabajo mejor y con mayor seguridad dentro del margen de potencia indicado.
b) No utilise herramientos electricas con un interruptor defectuoso. Las herramientos electricas que no se pueda conectar o desconectar son peligrosas y deben repararse.
c) Saque el enchufe de la red y/o retire el accumulator desmontable de la herramipta electrica, antes de realizar un ajuste, Cambiar de accesorio o al guardar la herramipta electrica.Esta medidapreventiva reduce el riesgo de conectar accidentamente la herramipta electrica.
d) Guarde las herramrientas electricas fuera del alcance de los niños y de las personas que no estén familiarizadas con su uso. Las herramrientas electricas realizadas por personas inexpertas son peligrosas.
e) Cuide la herramienta electrica y los accesorios con esmero. Controle si funciona correctamente, sin atascarse, las partes moviles de la herramienta
eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funciona de la herramipta éléctrica. Si la herramipta éléctrica estuviese defectuosa haha repararla antes de volver a utilisera. Muchos de los accidentes se deben a herramiptas éléctricas con un mantenimiento deficiente.
f) Mantenga los utiles limpios y afilados. Los utiles mantenidos correctamente se DEAjan guiar y controlar mejor.
g) Utilice herramrientas electricas, accesorios, utiles, etc. de acuerdo con estas instrucciones, teniendo en cuenta las conditiones de trabajo y laarea a realizar. El uso de herramrientas electricas para problemas differentes de aquellos para los que han sido concebidas pueda resultar peligioso.
h) Mantenga las empuñaduras y las superficies de las empuñaduras secas, limpias y libres de aceite y-grasa. Las empuñaduras y las superficies de las empuñaduras resbaladizas no permiten un manejo y control seguro de la herramienta electrica en situaciones imprevistas.
5) SERVICIO
a) Unicamente haga reparar su herramienta electrica por un profesional,employando exclusivamente piezas de repuesto originales.Solamente asi se mantiene la seguridad de la herramienta electrica.
INSTRUCCIONES DE SEGURIDAD PARA LIJADORAS
GENERAL
-Esta herramienta no debeutilizarspor personas meores de 16 años
-Esta Herramienta no es adequueda para lijar con agua.
- No usar la herramienta cuando el cable está dañado; hagalo cambiar por una persona calificada
- No trabajo materiales que contengan amIENTo (el amIENTO es cancerigeno)
Desenchufar siempre la herramienta antes de realizarrialquierajuste ochangiaralgun accesorio ACCESORIOS
- SKIL únicamente pode garantizar un funcionacorrecto de la herramienta alemployar accesorios originales
- No utiliser discos de lijado desgastados, desgarrados o excessivamente embazados
ANTES DEL USO
- Compruebe siempre que la tension de alimentacion es la mesma que la indica en la placac de caracteristicas de la herramienta (las herramrientas de 230V o 240V能把 connectarse también a 220V)
- Evite los días que pueda causar los tornillos, clavos y otros objetivos sobre la pieza de trabajo; retirelos antes de empezar a工作的.
- Utilice cables de extension seguros y Completely desenrollados con una capacité de 16 amperios
- El nivel de ruido, con la herramienta trabajo, podra sobrepasar 85 dB(A); usar protectores auditivos
-
El polvo del material, como por exemple la pintura que contiene plomo,algunas espécies de madera,minerales y metal podrián ser dañinos (el contacto o Inhalación del polvo podría producir reactivaciones alergicas y/o transtornos respiratorios al operador u otheras personas cerca);utilice una mascara contra el polvo y trabajo con un dispositivo de extracción de polvo cuando lo conecte
-
Ciertos típos de polvo estácn catalogados como cancerígenos (por exemple el polvo de roble y de haya) especialmente jusqu con aditivos para el acondicionamento de la madera;utilice una mascara contra el polvo y trabajo con un dispositivo de extracción de polvo cuando lo conecte
- Siga la normativa nacional en cuando a extracción de polvo, en función de los materiales que vayan a ser realizados
- Llevar guantes protectores, gafas de proteccion, vestimenta cñida al cuerro y protección adecuada paraleo长大o
- Asegure la pieza de trabajo (una pieza de trabajo fjada con todos dispositivos de sujeción o en un tornillo de banco, se mantiene susjeta de forma mucho más segura que con la mano)
- Al lijar metal se generen chispas; no utilizear la caja de polvo y mantenga otheras personas y materiales combustibles alejados de la zona de trabajo
DURANTE EL USO
- Mantenga siempre el cable lejos de las partes moviles de la herramienta; mantenga el cable detrás de usted, lejos de la herramienta
- Evitar el contacto con el disco de lijado en marcha
- En el caso de que se produjera un mal funciona el electrico o mecanico, apague inmediamente la herramenta y desconecte el enchufe
- Siriba a danarse o cortarse el cable electrico durante el trabajo, no tocar el cable, sino extraer inmediamente el enchufe de la red
DESPUÉS DEL USO
- Ponga atencion al guardar su herramienta de que el motor está apagado y las partes moviles está parados
EXPLICACION DE LOS SIMBOLOS DE LA HERRAMIENTA
③ Lea elmanualdeinstruccionesantesdeutilizarla
Doble aislamento (no requirec cable de tierra)
⑤ No beschbe la herramienta junta con los residuos domesticos
USO
Discos de apoyo
-nunca ponga en functiionamento la herramienta sin disco de apoyo A
!cambie los discos de apoyo danados immediatamente (afloje/apriete 4 roscas de disco B)
!desenchufe la herramienta antes de desmontar/ montar los discos de apoyo
Montaje de la hora de lijia 6
-monte la hoja de lijado VELCRO C de la forma ilustrada
-si es Neededo, limpie primero el disco de apoyo
!las perforaciones de las hojas de lijda deben corresponderse con las perforaciones de la lijadora
!la succion de polvo requiere que se usen hojas de lijda perforadas
!cambiue a tiempo las hojas de lijda pasadas
- Aspiración de polvo ⑦
-vacia la caja de polvo D con regularidad para una aspiracion optimal del polvo Para utiliser el aspirador
- retire la caja de polvo D pulsando el botón E hacía la izquierda y Maintainiendo en esta posición cuando tira la caja de polvo D hacía antes
-monte el aspirador a la extension F Ino utilise la caja de polvo/el aspirador al lijar metal
- Indicador del nivel de polvo 8
-vacia la caja de polvo D cuando el indicator G se vuye ROJO
-el indicator G solo funciona cuando la herramienta está encendida
-
tenga presente que el funcionaimiento del indicator de nivel de polvo no está garantizo cuando se lija con ajustes de velocidad bajo (7455)
-
Interruptor On/Off
-pong a en marcha/pare su herramienta apretando el interruptor H ② hacia adelante/atras!antes de trabajo sobre una pieza, se debe poner en marcha su herramienta
!tenga cuidado con la reccion subita de la herramienta, al connectarla!antes de desactivar la herramienta,debere retirarla de la pieza de trabajo
Control de velocidad 9 (7455)
Para resultados optimos en differentes materiales
-con la rueda J ② se pueda lograr la velocidad de lijado.
deseada
-ajustar siempre la velocidad según el grano de lijas
-antes de empezar el trabajo, compruebe la velocidad y grano favorable con los materiales restante desperdiciados
- Sujecction y manejo de la herramienta 10
!durante el trabajo, sujete siempre la herramienta por la(s) zona(s) de empujadura de color gris
-guie su herramienta paralelamente a la superficie de trabajo y muevala en circulos o en forma de cruz -no ejerza demasiada presion en la herramienta;deje que la herramienta haga su trabajo
-no incline su herramienta para evaporar marcas de lijado no deseadas
-mantenga las ranuras de ventilacion K ② descubiertas
Lijado
-la capacité de arranque de material viene determinada por la hoja de lijado seleccionada,la velocidad de lijado preseLECTIONada y por la presion de aplicacion ejercida
!una presión de aplicación excessiva no supone un mayor rendimiento en el arranque de material, sino un mayor desgaste de la herramienta y de la hoja de lijado
Ino tratar jamás madera y metal con la misma hoja de lija
CONSEJOS DE APLICACION
-
Para determinar el grano optimo(y la velocidad optima), la tabla ⑪ pueda usarse como referencia!pruebe siempre con un trozo de material de descarte
-
Para más consejos vea www.skil.com
MANTENIMIENTO / SERVICIO
-Esta herramienta no está Concebida para uso profesional
- Mantenga limpio el cable来电lectrico y la herramienta (sobre todo las ranuras de ventilacion K ②
-eliminar el polvo adherido con un pincel!desenchufar la herramienta antes de limpiar
- Si a pesar de los esmerados procesos de fabricación y control, la herramientaledgeaseaveriarse,la reparaciondeferacancargarseun serviceo的技术o autorizado paraherrimentaeslectricasSKIL
- envie la herramienta sin desmontar jusqu'à un prueba de su compra a su distribuidor o a la estación de servicios más cercana de SKIL (los nombres asi como el despiece de piezas de la herramienta figuran en www.skil.com)
AMBIENTE
- No deseche las herramrientas electricas, los accesos y embalajes jusqu'ào con los residuos domesticos (sólo para paises de la Unión Europea)
-de conformidad con la Directiva Europea 2012/19/CE sobre residuos de aparatos electricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramrientas electricas cuya vidaCTLHAYA LLGADA a su fin sedeferan recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecologicas
-simbolo ⑤ llamará su atencion en caso de necessities de tirarlas
RUIDOS/VIBRACIONES
- Medido según EN 62841 el nivel de la presión acústica de esta herramienta se eleva a 82 dB(A) y el nivel de la potencia acústica a 93 dB(A) (desviación estándar: 3 dB), y la vibración a 7,8 m/s² (suma vectorial de tres direcciones; incertidumbo K = 1,5 m/s²)
- El nivel de emisión de vibraciones ha sido medido según una prueba estándar proportionada en EN 62841; pueda utiliser para comparar una herramipta con otra y como valoración preliminar de la exposión a las vibraciones al utilizing la herramipta con las aplicaciones Mentionadas
-al utilizes para distinguas aplicaciones o con accesos differentes o con un mantenimiento deficiente, podriaacular de forma notable el nivel de exposión-en las occasions en que se apaga la herramipta o cuando está的功能ando pero no está realizando ningún trabajo, se podra reducir el nivel de exposión de forma importante
!protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo
