7455 AA - Lihvimismasin SKIL - Tasuta kasutusjuhend
Leidke seadme juhend tasuta 7455 AA SKIL PDF-formaadis.
| Toote tüüp | Ekstsentriklihvija (juhusliku orbiidiga lihvija) |
| Kaubamärk | Skil |
| Mudel | 7455 AA |
| Toiteallikas | Juhtmega, võrgupinge 220-240 V, 50/60 Hz |
| Muutuv kiirus | Jah (reguleerimisratas mudelil 7455) |
| Alusplaadi läbimõõt | Umbes 125 mm (standardhinnang) |
| Lihvpaberi kinnitus | Velcro süsteem (isekleepuv) |
| Tolmumahuti | Jah, taseme indikaatoriga |
| Tolmuimeja ühendus | Jah, spetsiaalsele teljele |
| Kaal | Umbes 1,5 kg (hinnang) |
| Müratase | Rõhk: 82 dB(A); Võimsus: 93 dB(A) |
| Vibratsioon | 7,8 m/s² (määramatus K = 1,5 m/s²) |
| Topeltisolatsioon | Jah (ei vaja maandamist) |
| Sobivad materjalid | Puit, plastik, metall, pahtel, värvitud pinnad (kuivlihvimine) |
| Professionaalne kasutus | Ei, mõeldud koduseks kasutamiseks |
| Hooldus ja puhastamine | Enne puhastamist ühendage vooluvõrgust lahti; puhastage ventilatsiooniavad pintsliga |
| Kaasasolevad tarvikud | Velcro lihvpaberid, tolmumahuti (üksikasjalikku loendit pole) |
| Remonditavus | Remont ainult volitatud SKIL teeninduskeskuses; originaalosad |
| Garantii | Edasimüüja või SKIL klienditeeninduse kaudu |
| Keskkonnasõbralikkus | Mitte visata olmejäätmetesse; ringlussevõtt vastavalt DEEE direktiivile |
Korduma kippuvad küsimused - 7455 AA SKIL
Kasutajate küsimused teemal 7455 AA SKIL
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Lihvimismasin PDF-formaadis tasuta! Leidke oma juhend 7455 AA - SKIL ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. 7455 AA kaubamärgi SKIL.
KASUTUSJUHEND 7455 AA SKIL
See tooriist on ette nahtud puidu, plastmaterjalide, metalli, pahtisegu ja lakitud pindade kuivlihvmiseks
See tooriist pole moeldud professionaalseks kasutamiseks
Palun lugege kaesolev kasutusjuhend hoolikalt labi ja hoidke alles ③
TEHNILISED ANDMED ①
SEADME OSAD ②
A Alusketas
B Kettamutri
C Lihvpaberi
D Tolmukott
E Nupp tolmukoti eemaldamiseks
F Tolmuimeja adapter
G Tolmutaseme naidik
H Toöluliti (sisse/välja)
J Lihvimiskiruse fikseerimisratta (7455)
K Ohutusavad

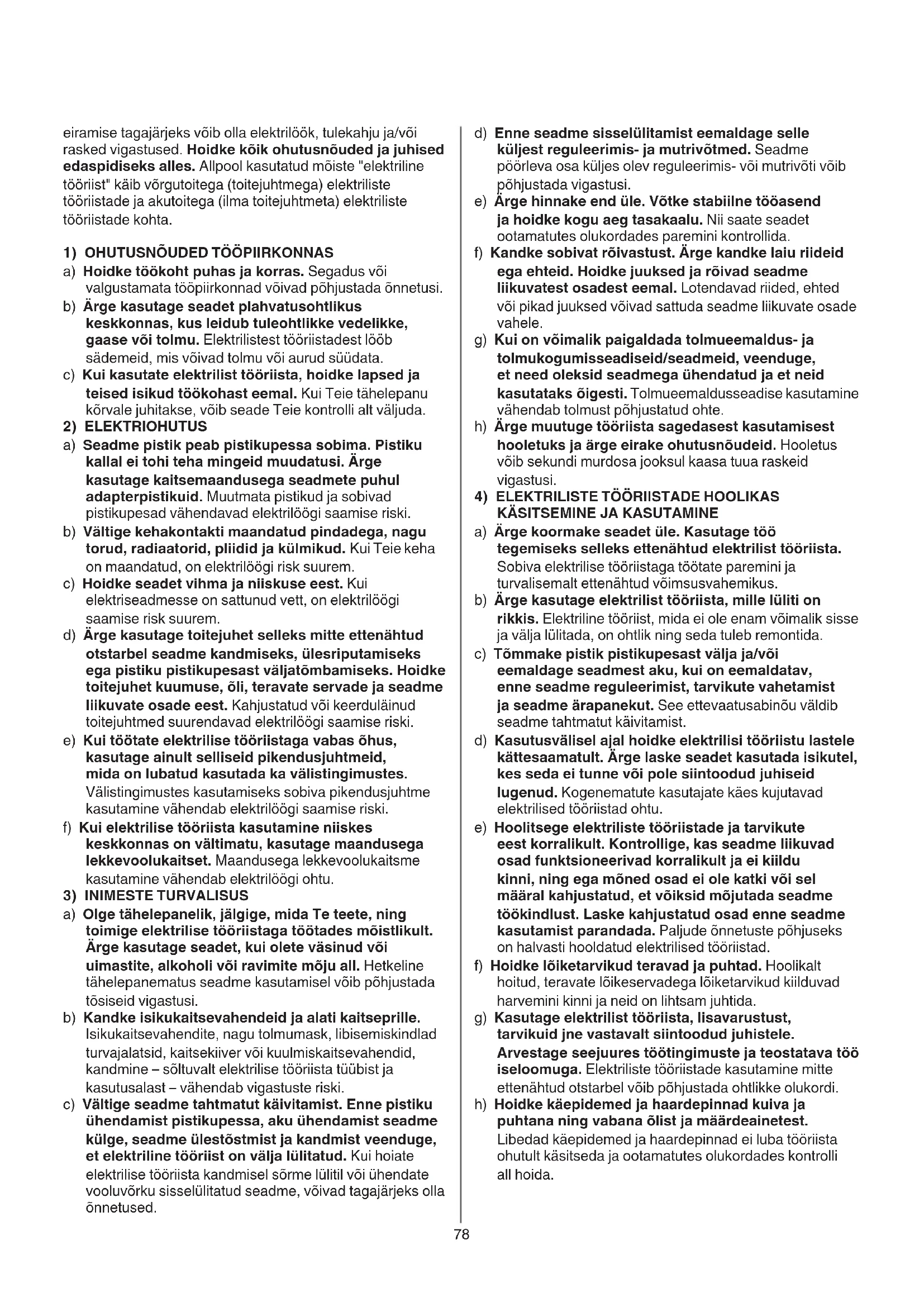

OHUTUS
ÜLDISED OHUTUSNÖUDED ELEKTRILISTE
TÖÖRIISTADE KASUTAMISEL
TAHELEPANU Lugege labi kokiak elektrilise tooriistaga kaasas olevad ohutusnouded ja juhised ning tutvuge jooniste ja tehniliste andmetega. Ohutusnouete ja juhiste
eiramise tagajäreks voib olla elektrilöök, tulekahju ja/voi rasked vigastused. Hoidke koki ohutusnouded ja juhised edaspidiseks alles. Allpool kasutatud moiste "elektriline tooriist" käib vorgutoitega (toitejuhtmega) elektriliste tooriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tooriistade kohta.
1) OHUTUSNOUDED TÖÖPIIRKONNAS
2) ELEKTRIOHUTUS
3) INIMESTETURVALISUS
a) Hoidke tokoht puhas ja korras. Segadus voi valgustamata too piirkonnad voivad pohjustada onnetusi.
b) Arge kasutage seadet plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase voi tolmu. Elektrilistest tooriistadest loob sademeid, mis voivad tolmu voi aurud suudata.
c) Kui kasutate elektrilist tooriista, hoidke lapsed ja teised isikud tookohast eemal. Kui Teie tahelepanu korvale juhitakse, vioib seade Teie kontrolli alt valjuda.
a) Seadme pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Arge kasutage kaitsemaandusega seadmete puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vahendavad elektrilooqi saamise riski.
b) Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöogi risk suurem.
c) Hoidke seadet vihma ja niiskuse eest. Kui elektriseadmesse on sattunud vett, on elektrilooigi saamise risk suurem.
d) Arge kasutage toitejuhet selleks mitte ettenahtud otstarbel seadme kandmiseks, ulesriputamiseks ega pistiku pistikupesast valjatombamiseks. Hoidke toitejuhet kuumuse, oli, teravate servade ja seadme liikuvate osade eest. Kahjustatud voi keerdulainud toitejuhtmed suurendavad elektrilogsi saamise riski.
e) Kui tootate elektrilise tooriistaga vabas ohus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka valistingimustes. Valistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vahendab elektrloogsi saamise riski.
f) Kui elektrilise tooriista kasutamine niiskes keskkonnas on valtimatu, kasutage maandusega lekkevoolukaitset. Maandusegalekkevoolukaitsme kasutamine vahendab elektrloogi ohtu.
a) Olge tahelepanelik, jalgige, mida Te teete, ning toimige elektrilise tooriistaga tootades moistlikult. Arge kasutage seadet, kui olete vasinud voi uimastite, alkoholi voi ravimite moju all. Hetkeline tahelepanematus seadme kasutamisel voib pohjustada tõsiseid vigastusi.
b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, nagu tolmumask, libisemiskindlad turvajalatsid, kaitsekiiver voi kuulmiskaitsevahendid, kandmine - soltuvalt elektrilise tooriista tuubist ja kasutulasalast - vahendab vigastuste riski.
c) Vältridge seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestostmist ja kandmist veenduge, et elektriline tooriist on vāla lūlitatud. Kui hoiate elektrilise tooriista kandmisel sörme lūlilit viōi ühendate vooluvörku sisselūlitatud seadme, vōivad tagajäreks olla onnetused.
4) ELEKTRILISTE TÖÖRIISTADE HOOLIKAS KASISETMEINE JA KASUTAMINE
d) Enne seadme sisselulitamist eemaldage selle küljest reguleerimis- ja nutrivotmed. Seadme pörleva osa küljes olev reguleerimis- voi nutrivoti voib pohjustada vigastusi.
e) Arge hinnake end üle. Vötke stabilne toöasend ja hoidke kogu aeg tasakaalu. Nii saate seadet ootamatutes olukordades paremini kontrollida.
f) Kandke sobivat roivastust. Arge kandke laiu riideid ega ehteid. Hoidke juuksed ja roivad seadme liikuvatest osadest eemal. Lotendavad riided, ehted voi pikad juuksed voivad sattuda seadme liikuvate osade vahele.
g) Kui on voimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid/seadmeid, veenduge, et need oleksid seadmega ühendatud ja et neid kasutataks oigesti. Tolmueemaldusseadise kasutamine vahendab tolmust pohjustatud ohte.
h) Arge muutuge tooriista sagedasest kasutamisest holetuks ja arge eirake ohutusnoudeid. Holetus voib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
a) Arge koormake seadet üle. Kasutage to tegemiseks selleks ettenahtud elektrilist tooriista. Sobiva elektrilise toeriistaga tootate paremini ja turvalisemalt ettenahtud voimsusvahemikus.
b) Arge kasutage elektrilist tooriista, mille luliti on rikkis. Elektriline tooriist, mida ei ole enam voimalik sisse ja valja lulitada, on ohtlik ning seda tuleb remontida.
c) Tömmake pistik pistikupesast välja ja/voie eemaldage seadmest aku, kui on eemadatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme arapanekut. See ettevaatusabinou valdb seadme tahtmatut kaivitamist.
d) Kasutusvalisel ajal hoidke elektrilisi tooriistu lasstele kattesaamatult. Arge laske seadet kasutada isikutel,kes seda ei tunne voi pole siintoodud juhiseid lugenud. Kogenematute kasutajate kaes kujutavad elektrilised tooriistad ohtu.
e) Hoolitsege elektriliste tooriistade ja tarvikute eest korralikult. Kontrollige, kas seadme liikuvad osad funktsioneerivad korralikult ja ei kiildu kinni, ning ega moned osad ei ole katki voi sel mäaral kahjustatud, et voiksid mojutada seadme tookindlust. Laske kahjustatud osad enne seadme kasutamist parandada. Paljude onnetuste pohjuseks on halvasti hooldatud elektrilised tooriistad.
f) Hoidke loiketarvikud teravad ja puhtad. Hoolikalt hoitud, teravate loikeservadega loiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
g) Kasutage elektrilist tooriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele. Arvestage seejuures tootingimuste ja teostatava too iseloomuga. Elektriliste tooriistade kasutamine mitte ettenahtud otstarbel voib pohjustada ohtlikke olukordi.
h) Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja märdeainetest. Libedad käepidemed ja haardepinnad ei luba töriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.
5) TEENINDUS
a) Laske seadet parandada ainult kvalitseeritud spetsialistidel ja ainult originalvaruosadega. Nii tagate seadme pusimise turvalisena.
OHUTUSJUHISED LIHVMASINATE KOHTA
ULDIST
- Tööriista kasutaja peab olemä vähemalt 16 aastat vana
See tooriist ei sobi marglihvmiseks - Arge kunagi kasutage kahjustatud toitejuhtmega tooriista; laske toitejuhe remonditökojas valja vahetada
Asbestisisaldava materjali tottlemine on keelatud (asbest voib tekitada vahki)
Enne seadme reguleerimist voi tarviku vahetust eemaldage seade vooluvorgust (tommake pistik pistikupesast valja)
TARVIKUD
- SKIL tagab seadme haireteta too uksnes originaaltarvikute kasutamisel
- Arge kasutage ülemäära kulunud, rebenenud vöi muul viisil vigastatud lihvpabereid
ENNE KASUTAMIST
- Kontrollige alati, kas vorgupinge uhtib tooriista andesildil toodud pingega (andmesildil toodud 230V voi 240V korral voib tooriistad kasutada ka 220V vorgupinge puhul)
Vältridgeöddelvas esemes olevatest kruvidest, naeltest vms pohjustatud kahjustusi; eemaldage need enne to alustamist - Pikendusjuhtmete kasutamisel jalgige, et juhe oleks Iopuni lahti keritud ja vastaks 16 A voolutugevusele
- Töotamise ajal vöib müratase ületada 85 dB(A); kandke kuulmiskaitsevahendeid
Värviga kaetud juhtmed, möned puduligiid, mineraalid ja metall eraldavad tolu, mis vöib olla kahjulik (kokkupuude tolmuga voi selle sissehingamine voib seadme kasutajal voi laheduses viibivatel inimestel pohjustada allergilisi reaktsioone ja/voi hingamisteede haigusi); kandke tolmumaski ja vajaduse korral toötag kulgeuhendatava tolmueemaldusseadmega - Teatud tuupi tolm on klassifitseritud kantserogeensena (nt tammest ja kasest eralduv tolm), eriti koos puidu niiskuse reguleerimiseks kasutatavate lisanditega; kandke tolmumaski ja vajaduse korral tootage kulgeuhendatava tolmueemaldusseadmega
Erinevate materjalide toottlemisel tekkiva tolmu kaitlemisel tuleb jargida kehtivaid noueid
Kandke kaitsekindaid ja kaitseprille, pikad juuksed kaitske nt peakattega; arge kandke too ajal laiu, lotendavaid riideid
Fikseerige toorik (fiksaatoriga kinnitatud voi kruustangide vahele pandud toorik pusib kindlamini paigal kui lihtsalt kaega hoides) - Metallide lihvmisel lendub sādemeid; ārge kasutage tolmukotti ning jälgige, et laheduses ei oleks teisi inimesi ega tuleohtlikke materjale
KASUTAMISE AJAL
Välte toitejuhtme kokkupuutumist seadme pörlevate osadega; hoidke toitejuhet alati törviistast eemal, tagapool
Valtige kokkupuudet liikuva lihvpaberiga
- Seadme elektrilise vōi mehmaanilise häire korral lūlitage seade vivitamatult valja ja eemaldage pistik vooluvörgust
Kui toitejuhe saab tootamisel ajal kahjustada voi see Iogatakse Iabi, arge toitejuhet puutuge, vaid eemaldage koheselt pistik vooluvorgust
PARAST KASUTAMIST
- Enne tooriista juarest lahkumist lulitage see valja ning oodake, kuni selle liikuvad osad on taielikult seiskunud
TÖRIISTAL OLEVATE SÜMBOLITE SELGITUS
③ Enne kasutamist tutvuge kasutusjuhendiga
④ Topeltisolatsioon (maandusjuhe pole vajalik)
⑤ Arge visake kasutuskölmatuks muutunud tooriista ara koos olmejäätmetega
KASUTAMINE
Alusketas
-seadet ei tohi kasutada ilma aluskettata A!kahjustatud aluskettad tuleb koheselt valja vahetada(lahti/kinni keerata lihvtalla 4 mutri B) lenne alusketta eemaldamist tommake pistik pistikupesast valja
Lihvpaberikinnitamine 6
-paigaldage vastavalt joonisele VELCRO lihvpaber C
-vajaduse korral tuleb alusketas kõigepealt puhastada
!lihvpaberi augud peaksid lihvplaadi omadega
ühtima
!tolmu eemaldamiseks vajate aukudega lihvpaberit
!vahetage kulunud lihvpaber ùgeaegselt valja
- Tolmu eemaldamine ⑦
-tuhjendage tolmukoti D regulaarselt, see tagab optimaalse toluimemisvoimsuse sailimise Tolmuimeja kasutamisel
-eemaldage tolmukott D, lukates nuppu E vasakule ja hoides seda selles asendis ning tommates samal ajal tolmukotti D tahapoole
-uhendage tolmuemisvoolik adapteriga F
!arge kasutage tolmukotti/tolmuimejat metalli lihyimisel
- Tolmutasem naidik ⑧
-tuhjendage tolmukonteiner D, kui naidik G mutub PUNASEKS
-näidik G tootab vaid siis, kui tooriist on sisse lulitatud
-pidage silmas, et tolmutaseme näidiku tootamine pole tagatud, kui lihvite madalal kiirusel (7455)
- Tööluliti (sisse/välja)
-seadme sisselulitamiseks likake tooluliti H ② ettepoole, valjalulitamiseks tahapoole!lenne lihvitava pinna kokkupuutumist toeddava esemega tuleb tooriist sisse lulitada!seadme sisselulitamisega kaasnejb jarsk noksatus!lenne tooriista valjalulitamist tuleb see toeddavalt esemelt eemaldada
Kiiruse kontroll 9 (7455)
Optimaalse lihvmistulemuse saamiseks erinevatel materjalidel
-fikseerimisratta J ② abil saate kindlaks märata soovitud lihvmiskiiruse
- tokiirus tuleb kohandada karedusega lihvpaberiga -enne too alustamist katsetage optimaalset kiirust ja teralisust proovimaterjalil
Tööriista hoidmine ja juhtimine 10
!töotamise ajal hoidke toöriista kinni korpuse ja kaepideme halli värvi osadest
-hoidke tooriista toeddava pinnaga paralleelset ja liigutage seda ringjate voi ristuvate liigutustega
-arge suruge tooriistale liigselt; laske sellel enda heaks tootada
-valtimaks soovimatuid lihvmisjalgi arge kallutage tooriista
-hoidke ohusavad K ② kinnikatmata
Lihvimine
-lihvimisjoudlus soltub pohliselt valitud lihvpaberist, eelnevalt valitud lihvmiskirusest ja rakendarastavast survest
lligne surve ei anna paremat lihvmistulemust, vaid kulutab kiiremini tooriista ja lihvpaberit
Iarge kunagi toodelge uhe ja sama lihvpaberigapuitu ja metalli
TÖÖJUHISED
Optimaalse teralisuse (ja kiiruse) valikul juhinduge. tabelist ！katsetage tooriista alati algul proovitukil
- Rohkem nouandeid leiate aaddressl www.skil.com
HOOLDUS/TEENINDUS
- Töörist pole moeldud professionaalseks kasutamiseks
- Hoidke seade ja toitejuhe alati puhtad (eriti öhutusavad K ②) -külgekleepunud lihvmistolm eemaldage pintsliga!enne puhasamist eemaldage seade vooluvörg
- Töörist on hoolikalt valmistatud ja testitud; kui töörist sellest hoolimata rikki läheb, tuleb see lasta parandada SKILI elektriliste käsitööristade volitatud remonditökojas -toimetage lahtimonteerimata seade koos ostukviitungiga tarnijale või lahimasse SKILI lepingulisse tökotta (aadressid ja töörista varuosade joonise leiate Aadressil www.skil.com)
KESKKOND
- Arge visake kasutuskölmatuks muutunud elektrilisi tööristu, lisatarvikuid ja pakendeid ára koos olmejäätmetega (üksnes EL liikmesrikkidele) -vastavlt Europaopa Parlamendi ja nōukogu direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktivi nõuete kohaldamisele liikmesrikkides tuleb kasutuskölmatuks muutunud elektrilised tööristad koguda eraldi ja keskkonnasäästlikult korduvkasutada vöi ringlusse vötta
-seda meenutab Teile symbol
MURA/VIBRATSIOON
Vastavalt kooskolas normiga EN 62841 labi viidud mõotmistele on tõriista helirhok 82 dB(A) ja helitugevus 93 dB(A) (standardkorvalekalle: 3 dB), ja vibratsioon 7,8m / s^2 (kolme telje vektorsumma; mõtemaaramatus K = 1,5m / s^2
- Tekkiva vibratsiooni tase on mõodetud vastavalt standardis EN 62841 kirjeldatud standarditud testile; seda voib kasutada tooriistade vordlemiseks ja tooriista kasutamisel ettenähtud toodeks esineva vibratsiooni esialgsekshindamiseks
-töörista kasutamisel muudeks rakendusteks voiteiste/halvasti hooldatud tarvikute kasutamisel vib vibratsoon markimisvaärselt suureneda
-ajal, kui tooriist on valjalulitatud voi on kull sisselulitatud, kuid tegelikult seda ei kasutata, voib vibratsion markimisvaarselt vaheneda lenda kaitsmiseks vibratsioni eest hooldage tooriista ja selle tarvikuid korralikult, hoidke omkaed soojad ja tagage sujuv tookorraldus
