Tipo de produto	Gravador de cassetes (deck de cassetes)
Marca	Sony
Modelo	TC-TX595
Dimensões (L x A x P)	215 x 60 x 230 mm (partes salientes incluídas)
Peso	Aproximadamente 2,5 kg
Alimentação	220-240 V CA, 50/60 Hz (modelo europeu) ou 110-120/220-240 V ajustável através do seletor de tensão
Consumo elétrico	12 W
Sistema de gravação	4 pistas, 2 canais estéreo
Resposta em frequência (Dolby NR OFF)	50 - 14.000 Hz (±3 dB) com cassete Sony Tipo I
Flutuação e vibração	±0,13% W. pico (TEC), 0,07% W. RMS (NAB), ±0,2% W. pico (DIN)
Redução de ruído	Dolby B
Funções principais	Reprodução e gravação de cassetes (TIPO I, II, IV), gravação sincronizada com CD, gravação manual, AMS (busca de faixas), reprodução automática, parada automática, temporizador, controle remoto via sistema compatível
Compatibilidade	Sistemas estéreo Sony DHC-MD313/333/373/595
Entrada de áudio	TAPE IN (conectores RCA), impedância 47 kΩ
Saída de áudio	TAPE OUT (conectores RCA), 550 mV, impedância 47 kΩ
Acessórios fornecidos	Cabos de conexão de áudio (2), adaptador de cabo de sistema (1)
Limpeza das cabeças	A cada 10 horas de uso, utilize uma cassete de limpeza
Desmagnetização das cabeças	A cada 20 a 30 horas de uso, utilize uma cassete de desmagnetização
Manutenção do gabinete	Pano macio com solução detergente neutra, evitar solventes
Segurança	Desconectar em caso de não uso prolongado, não expor à umidade, temperaturas extremas ou luz solar direta
Reparabilidade	Encaminhar a um técnico qualificado para qualquer problema interno

Perguntas frequentes - TCTX595 SONY

Quais tipos de cassetes posso usar com o Sony TC-TX595?

Você pode usar cassetes do tipo I (normal), tipo II (CrO2) e tipo IV (metal). O deck detecta automaticamente o tipo de cassete (ATS).

Como posso gravar um CD em uma cassete?

Use a função Gravação sincronizada CD-TAPE: insira uma cassete virgem, coloque um CD, ajuste a direção de gravação, pressione CD SYNC e depois pausa para iniciar a gravação.

O que fazer se as teclas do deck não responderem?

Aguarde cerca de dois segundos após ligar, enquanto o deck se estabiliza. Verifique também se uma cassete está inserida.

Por que a gravação não funciona?

Verifique se a lingueta de proteção contra gravação da cassete não está quebrada. Se estiver, cubra o orifício com fita adesiva. Certifique-se também de que os cabos de áudio estão conectados corretamente.

Como limpar as cabeças do deck?

Use uma cassete de limpeza (tipo seco ou úmido) disponível no mercado. Limpe as cabeças a cada 10 horas de uso para evitar perda de som ou distorção.

O que fazer se o som estiver distorcido ou houver ruído de fundo?

Ajuste o interruptor DOLBY NR na mesma posição que durante a gravação. Afaste o deck do televisor ou videocassete. Se o problema persistir, desmagnetize as cabeças.

Como usar o temporizador para acordar com música?

Use a função de temporizador do sistema estéreo compatível. Ajuste a hora e a fonte no deck de cassetes. Certifique-se de que DOLBY NR está ajustado como desejado no deck.

Por que a cassete não ejeta?

Verifique se o deck está ligado (ligue-o com o botão I/⏻). Pressione então a tecla de ejeção (≅).

Posso usar o controle remoto do sistema com o deck?

Sim, se o controle remoto tiver teclas idênticas às do deck (▷, ◀, ■, etc.), você pode controlar o deck remotamente. Certifique-se de que a função do sistema está ajustada para 'TAPE'.

Quais são as conexões necessárias para conectar o deck ao sistema?

Use os cabos de áudio fornecidos (conecte A a A e B a B) e o adaptador de cabo de sistema (para DHC-MD373/595) ou o cabo AU BUS (para DHC-MD313/333). Conecte o cabo de alimentação após todas as conexões.

MANUAL DE UTILIZADOR TCTX595 SONY

Manual de instruções ____ PT

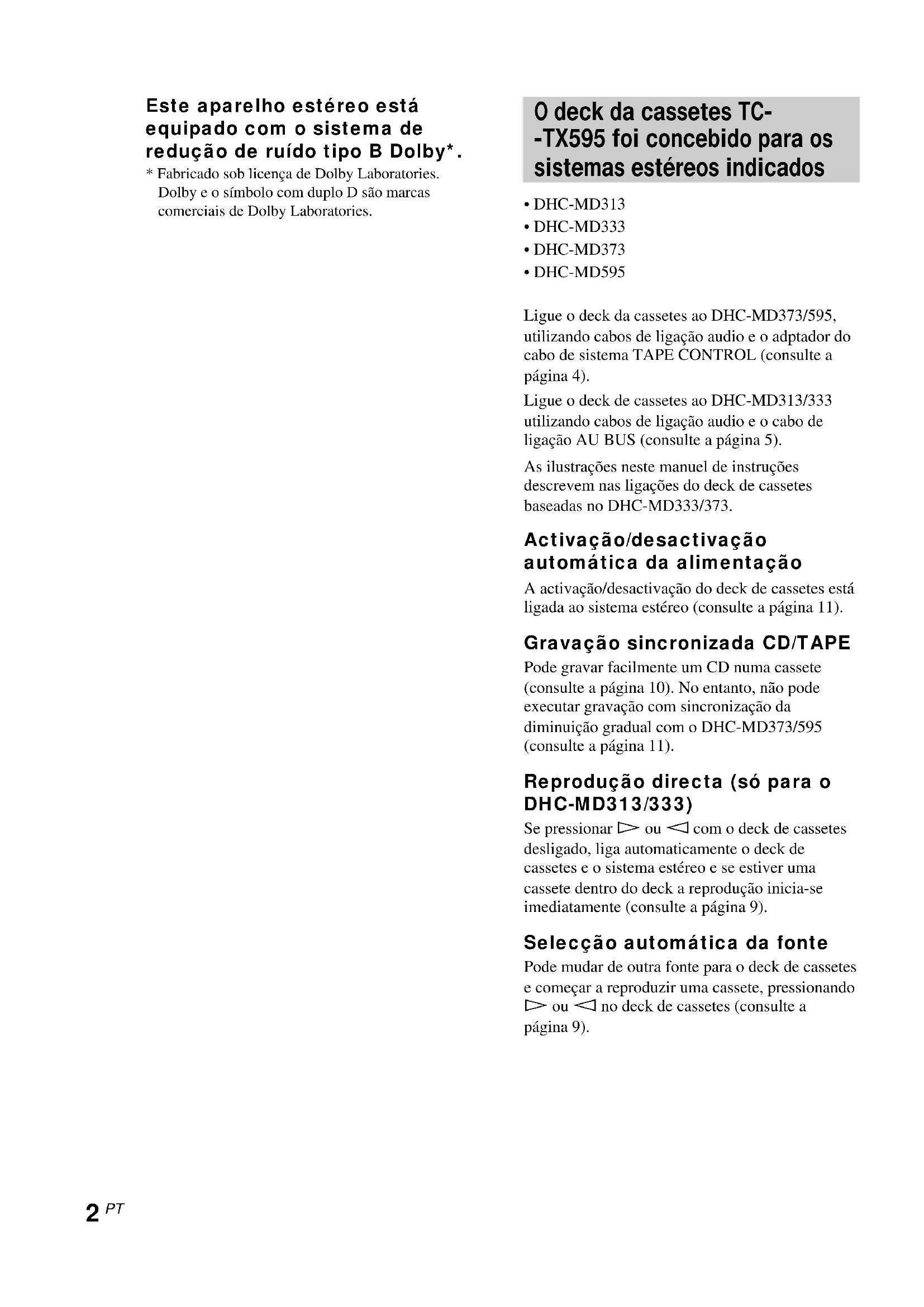

Este aparelho estéreo está equipado com o sistema de redução de ruído tipo B Dolby\*.

* Fabricado sob licença de Dolby Laboratories. Dolby e o símbolo com duplo D são marcas comerciais de Dolby Laboratories.

O deck da cassetes TC- -TX595 foi concebido para os sistemas estéreos indicados

Ligue o deck da cassetes ao DHC-MD373/595, utilizando cabos de ligação audio e o adptador do cabo de sistema TAPE CONTROL (consulte a página 4).

Ligue o deck de cassetes ao DHC-MD313/333 utilizando cabos de ligação audio e o cabo de ligação AU BUS (consulte a página 5).

As ilustrações neste manuel de instruções descrevem nas ligações do deck de cassetes baseadas no DHC-MD333/373.

Activação/desactivação automática da alimentação

A activação/desactivação do deck de cassetes está ligada ao sistema estéreo (consulte a página 11).

Gravação sincronizada CD/TAPE

Pode gravar facilmente um CD numa cassete (consulte a página 10). No entanto, não pode executar gravação com sincronização da diminuição gradual com o DHC-MD373/595 (consulte a página 11).

Reprodução directa (só para o DHC-MD313/333)

Se pressionar ▷ ou ◀ com o deck de cassetes desligado, liga automaticamente o deck de cassetes e o sistema estéreo e se estiver uma cassete dentro do deck a reprodução inicia-se imediatamente (consulte a página 9).

Seleção automática da fonte

Pode mudar de outra fonte para o deck de cassetes e começar a reproduzir uma cassete, pressionando ▷ ou ◀ no deck de cassetes (consulte a página 9).

Temporizador

Pode despertar com música ou gravar um programa de rádio a uma hora programada. Para mais pormenores, consulte a secção “Para acordar com música” e “Gravação temporizada de programas e rádio” no manual de instruções do sistema estéreo.

Telecomando

Se o telecomando fornecido com o sistema estéreo tiver botões com os mesmos nomes do que os controlos no deck de cassetes, pode funcionar com o deck de cassetes utilizando esses botões.

Índice

Preparativos

Ligação do sistema 4

Operações

Reprodução de cassetes 8

Gravação de CD — Gravação sincronizada CD/TAPE .... 10

Gravação manual.... 11

Informações adicionais

Precauções ...... 12

Verificação de problemas .... 14

Especificações .... 15

Preparativos

Ligação do sistema

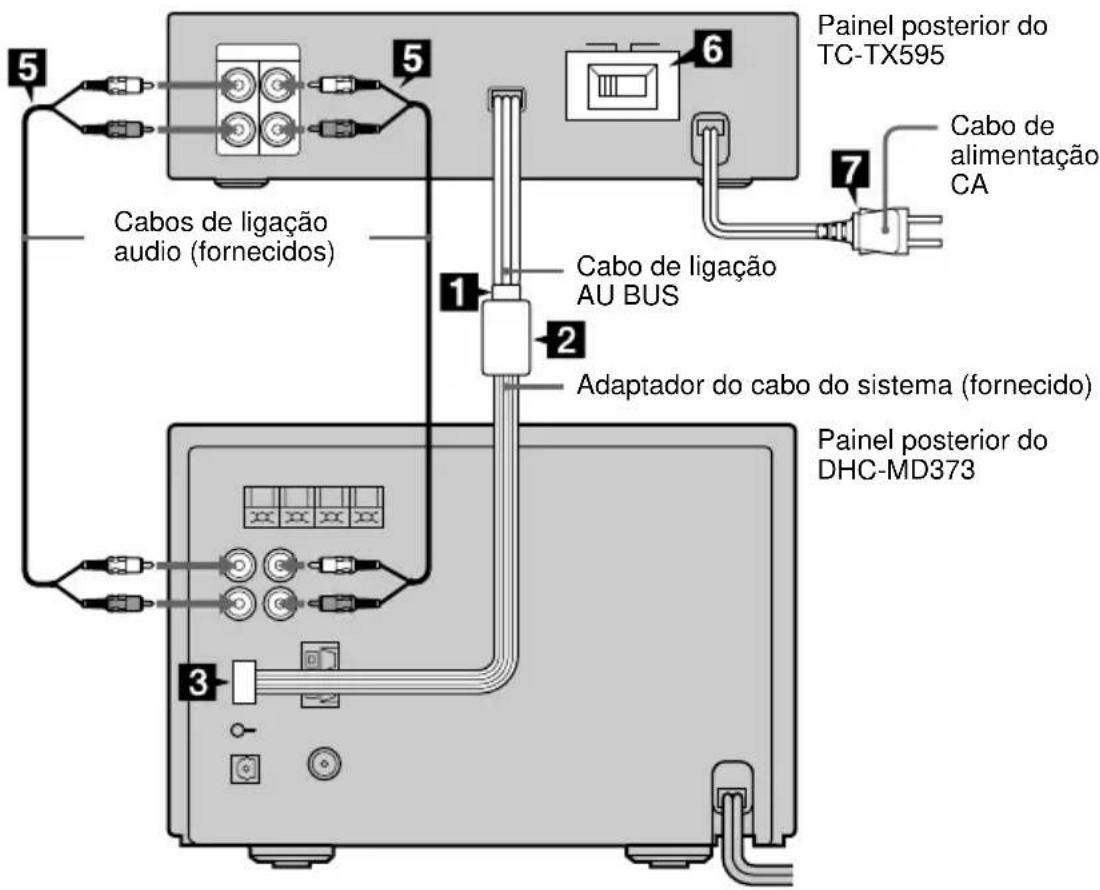

Execute os passos do 1 ao 3, 5 ao 7 abaixo para ligar o sistema, utilizando os cabos fornecidos.

5 Cabos de ligação audio (fornecidos) 1 2 Cabo de ligação AU BUS 3 6 Painel posterior do TC-TX595 7 Cabo de alimentação CA Adaptador do cabo do sistema (fornecido) Painel posterior do DHC-MD373

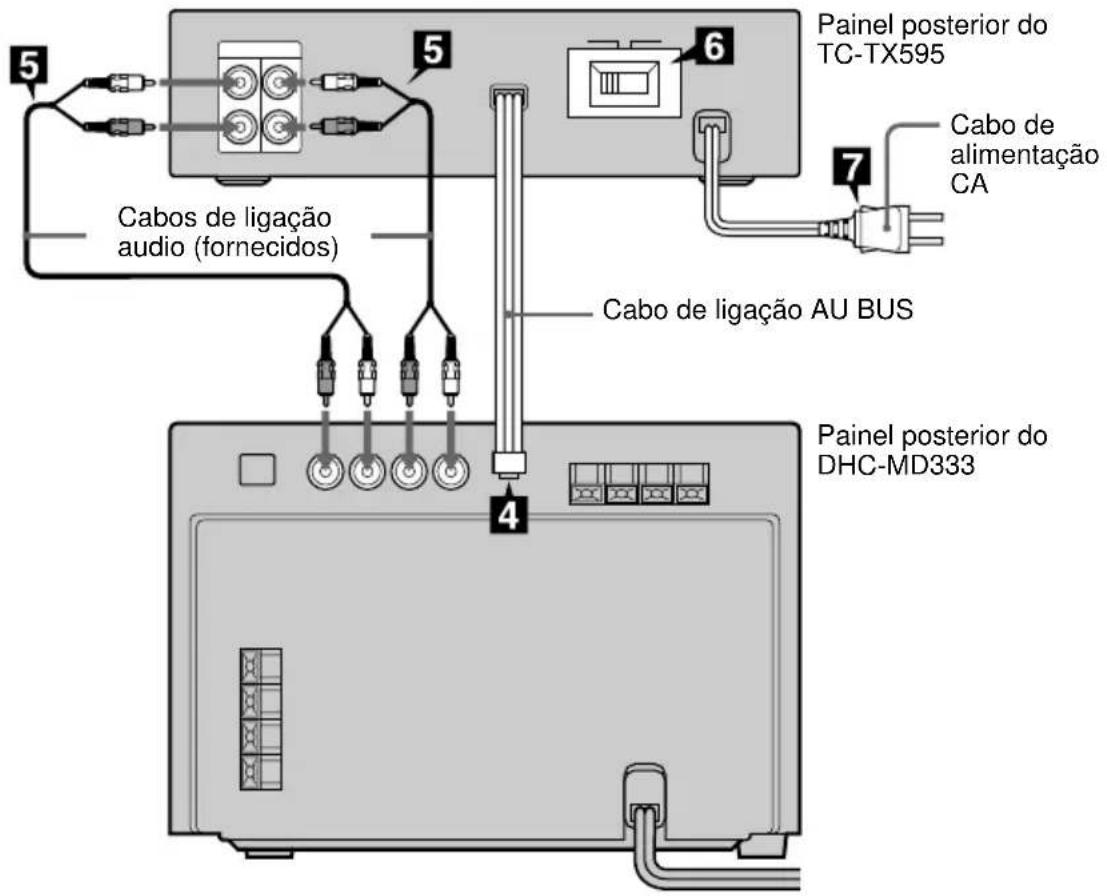

Sistemas estéreos com a tomada AU BUS (DHC-MD313/333)

Execute os passos do 4 ao 7 abaixo para ligar o sistema, utilizando os cabos fornecidos.

5 Cabos de ligação audio (fornecidos) 5 6 Painel posterior do TC-TX595 7 Cabo de alimentação CA Cabo de ligação AU BUS 4 Painel posterior do DHC-MD333

Ligação ao DHC-MD373/595

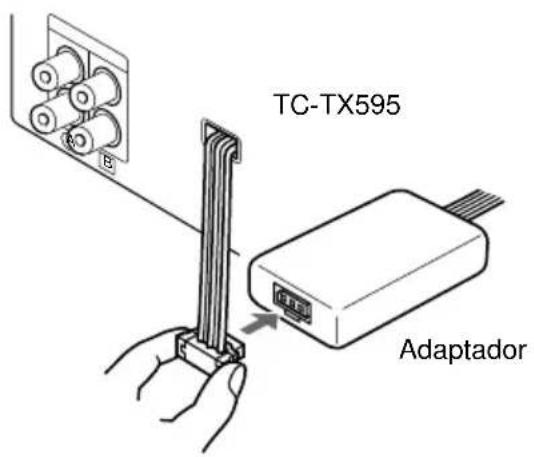

1 Ligue firmemente o cabo de ligação AU BUS ao adaptador do cabo do sistema.

TC-TX595 Adaptador

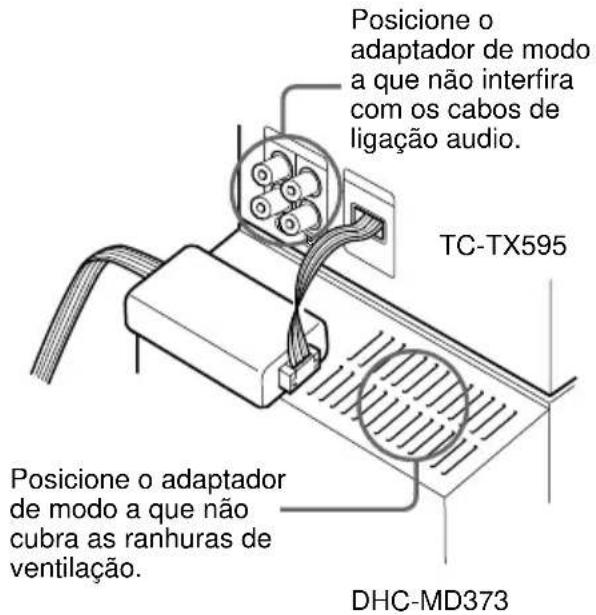

2 Arranque o papel adesivo da parte posterior do adaptador do cabo do sistema e prenda o adaptador ao DHC-MD373/595.

Posicione o adaptador de modo a que não interfira com os cabos de ligação audio. TC-TX595 Posicione o adaptador de modo a que não cubra as ranhuras de ventilação. DHC-MD373

Ligação do sistema (continuação)

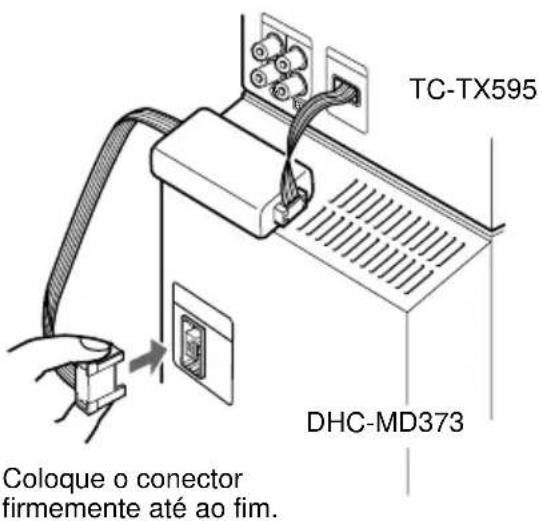

3 Ligue firmemente o adaptador do cabo do sistema à tomada de controlo de cassete do DHC-MD373/595.

TC-TX595 DHC-MD373 Coloque o conector firmemente até ao fim.

Nota

O adaptador do cabo do sistema é utilizado para ligar o cabo de ligação AU BUS para troca de sinais entre o deck de cassetes e o DHC-MD373/595. Se não ligar firmemente o adaptador do cabo do sistema e o cabo de ligação AU BUS, o deck de cassetes e o DHC-MD373/595 podem não funcionar correctamente.

Ligação ao DHC-MD313/333

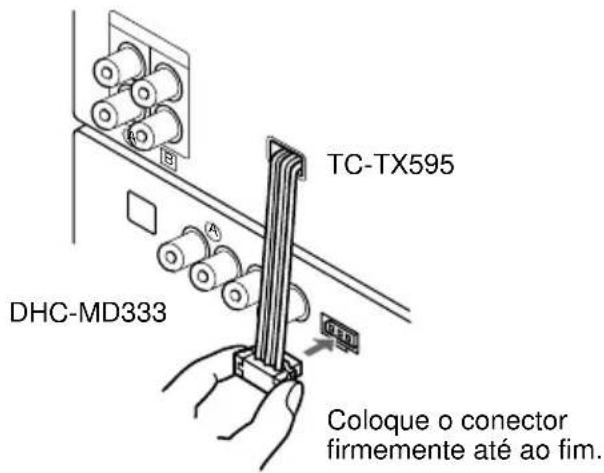

4 Ligue firmemente o cabo de ligação AU BUS à tomada AU BUS do DHC-MD313/333.

TC-TX595 DHC-MD333 Coloque o conector firmemente até ao fim.

Nota

O cabo de ligação AU BUS utiliza-se para a troca de sinais entre o deck de cassetes e o DHC-MD313/333. Se não ligar bem o cabo, o deck de cassetes e o DHC-MD313/333 podem não funcionar correctamente.

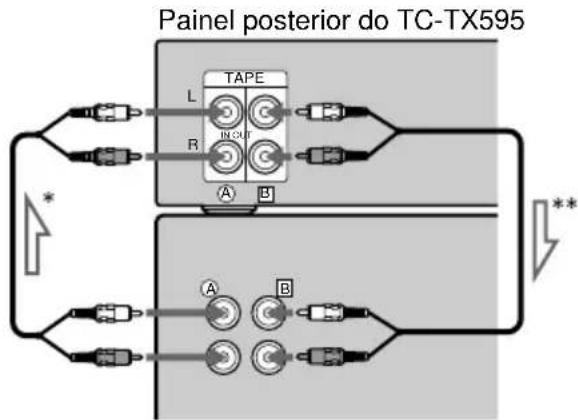

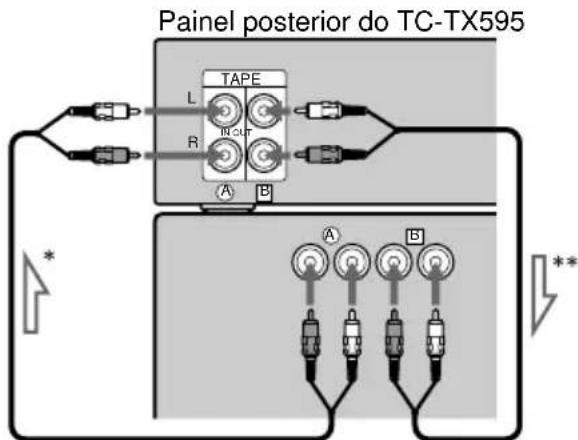

5 Ligue Ⓐ a Ⓐ e Ⓑ a Ⓑ, utilizando os cabos de ligação audio. Introduza as fichas nas tomadas com a mesma cor. Como os cabos de ligação audio são os dois iguais, pode ligar Ⓐ ou Ⓑ utilizando qualquer um deles.

Painel posterior do DHC-MD373

Painel posterior do DHC-MD333

: fluxo de som

* Ⓐ → Ⓐ

Durante a gravação de uma cassete, os sinais de som do CD, do MD e do TUNER passam através do sistema estéreo para o deck de cassetes.

**B → B

Quando reproduz uma cassete, o sinal de som do deck de cassetes passa para o sistema estéreo.

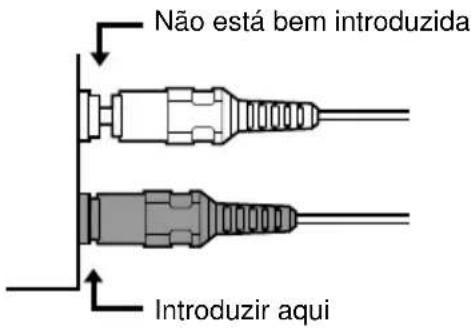

Como introduzir as fichas

Introduza bem as fichas nas tomadas.

Não está bem introduzida Introduzir aqui

6 Para modelos com selector de tensão, regule o VOLTAGE SELECTOR para a posição correspondente à tensão local.

110-120V VOLTAGE SELECTOR 220-240V

7 Ligue o cabo de alimentação CA a uma tomada de parede depois de fazer todas as ligações.

Se a ficha deste deck de cassetes não entrar bem na sua tomada de parede, retire da ficha o transformador fornecido (só para os modelos fornecido com adaptador).

Se não ouvir o som ou se a cassete não gravar quando a utilizar pela primeira vez

Verifique se as fichas estão bem introduzidas nas tomadas.

• Se não introduzir bem as fichas em ambas as tomadas Ⓐ, pode não conseguir gravar o som do CD, do MD e do TUNER numa cassete.
• Se não introduzir bem as fichas em ambas as tomadas B, pode não conseguir ouvir o som do deck de cassetes.

As fichas dos cabos de ligação audio podem estar apertadas. Introduza as fichas no ponto indicado em “Como introduzir as fichas” no passo 5.

Operações

Reprodução de cassetes

Pode-se usar qualquer tipo de cassete, TYPE I (normal), TYPE II (crómio) ou TYPE IV (metal), visto que o deck de cassetes detecta automaticamente o tipo de cassete (ATS ^1 ).

1) ATS: Automatic Tape Selection/selecção automática do tipo da cassete.

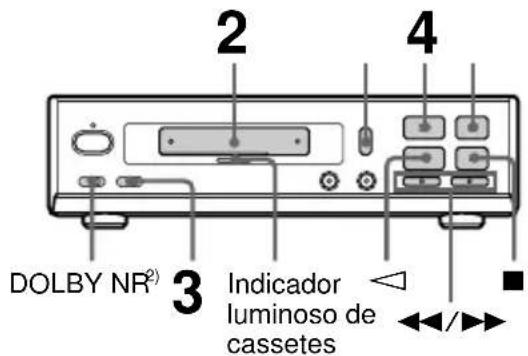

Deck de cassetes TC-TX595

2 4 DOLBY NR²) 3 Indicador luminoso de cassetes <

2) Este deck de cassetes está equipado com o sistema de redução de ruídos Dolby B.

1 Pressione I/ ^① (alimentação) no sistema estéreo para o ligar.

O deck de cassetes liga-se automaticamente.

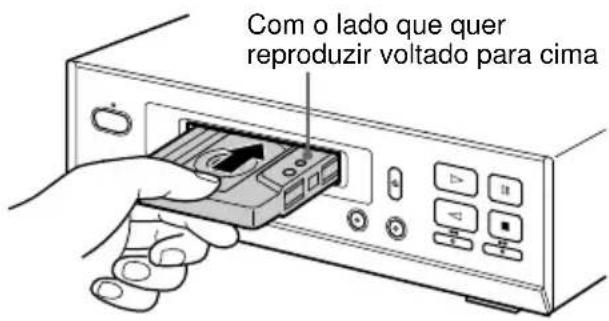

2 Introduza uma cassete gravada.

Com o lado que quer reproduzir voltado para cima

3 Coloque DIRECTION na posição para reproduzir só um lado. Coloque o na posição ^3) para reproduzir os dois lados.

4 Pressione ▷.

Pressione ◀ para reproduzir o lado inverso. FUNCTION muda para “TAPE” automaticamente e a cassete começa a ser reproduzida.

□合

3) O deck de cassetes pára automaticamente após repetir a sequência cinco vezes.

Para reproduzir uma cassete utilizando o sistema estéreo

Execute a seguinte operação no passo 4;

1 Mude a função do sistema estéreo para cassete.
2 Pressione (TAPE) ▷ ou (TAPE) ▶ no telecomando.

Para reproduzir o lado inverso, pressione outra vez (TAPE) ▷ ou (TAPE) ▶. Para o DHC-MD313/333 pressione ◀.

Outras operações

Para Faça isto:

Cessar a reprodução Pressione ■.
Fazer uma pausa Pressione 00.
	Pressione outra vez para retomar a reprodução.
Avançar rapidamente	Pressione ■, depois pressione ▶▶ para o lado voltado para cima.Pressione ■, depois pressione ◀◀ para o lado inverso.
Rebobinar Pressione ■, depois pressione ◀◀ para o lado voltado para cima.Pressione ■, depois pressione ▶▶ para o lado inverso.
Localizar uma faixa posterior* (AMS**)	Pressione ▶▶ para o lado virado para cima durante a reprodução.Pressione ◀◀ para o lado inverso durante a reprodução.
Localizar uma faixa anterior* (AMS**)	Pressione ◀◀ para o lado virado para cima durante a reprodução.Pressione ▶▶ para o lado inverso durante a reprodução.
Remover a cassete Pressione ≈ no deck de cassetes.
Regular o volume Rode VOLUME no sistema estéreo.

* Não pode utilizar com o DHC-MD595 o telecomando fornecido.
**A função Sensor Automático de Música (AMS) detecta um espaço em branco superior a quatro segundos entre as faixas o que permite localizar rapidamente as faixas.

Conselhos

• Se pressionar I/⏻ (alimentação) no deck de cassetes, liga apenas o deck de cassetes. Pressione I/⏻ (alimentação) no sistema estéreo para o ligar.
• O indicador luminoso de cassetes acende-se a vermelho quando se coloca uma cassete e apaga-se se não houver nenhuma cassete introduzida.
• Se pressionar ▷ ou ◀ com o deck de cassetes desligado, liga-o automaticamente e a inicia-se imediatamente se existir uma cassete dentro do deck (reprodução directa) (só para o DHC-MD313/333).
• Se introduzir a cassete com o deck desligado, só liga automaticamente o deck de cassetes. Pressione I/⏻ (alimentação) no sistema estéreo para o ligar.
• Pode mudar de uma fonte para o deck de cassetes pressionando apenas ▷ ou ◀ (selecção automática da fonte).
• Para começar a reproduzir automaticamente desde o início da cassete, depois da bobinagem rápida (reprodução automática), pressione ▷ ao mesmo tempo que mantém pressionada a tecla ◀◀◀ (para o lado voltado para cima) ou pressione ◀◀ ao mesmo tempo que mantém pressionada a tecla ▶◀▶ (para o lado inverso).
• Para escutar uma cassete gravada o sistema de redução de ruído Dolby, coloque DOLBY NR em ON.
• Se utilizar a função de temporizador no sistema estéreo, pode despertar com música a uma hora programada. Para mais pormenores, consulte a secção “Para acordar com música” no manual de instruções do sistema estéreo. Quando programar o temporizador diário, tem que programar DOLBY NR no deck de cassetes.

Nota

A função AMS pode não funcionar nos seguintes casos:

— o espaço em branco entre as faixas é igual ou menor que quatro segundos.
— a fonte sonora gravada no canal direito é diferente da que existe no canal esquerdo, como acontece com uma cassete de KARAOKE.
— o volume baixo ou o som baixo continua durante bastante tempo.
— o televisor está demasiadamente próximo do deck de cassetes.

Gravação de CD

— Gravação sincronizada CD/TAPE

A tecla CD SYNC permite-lhe gravar de um CD para uma cassete facilmente. Podem-se usar cassetes TYPE I (normal) ou TYPE II (crómio), uma vez que o deck de cassetes automaticamente detecta o tipo da cassete.

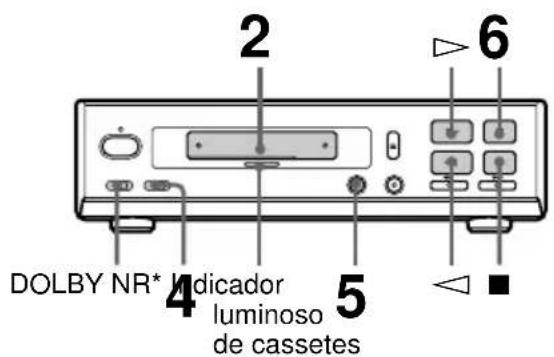

Deck de cassetes TC-TX595

2 6 DOLBY NR* Indicador luminoso de cassetes 4 5

* Este deck de cassetes está equipado com o sistema de redução de ruídos Dolby B.

1 Pressione I/ ^① (alimentação) no sistema estéreo para o ligar.

O deck de cassetes liga-se automaticamente.

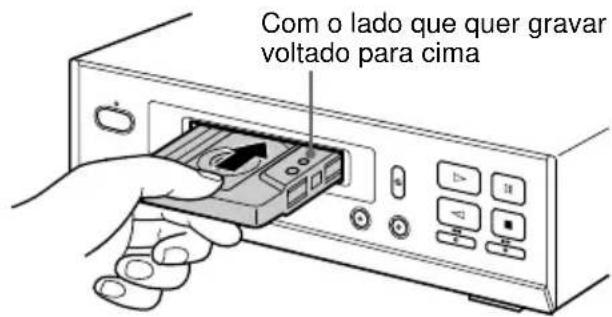

2 Introduza uma cassete em branco.

Com o lado que quer gravar voltado para cima

3 Coloque um CD na bandeja do disco do leitor de CD do sistema estéreo.

4 Coloque DIRECTION na posição ⇌ para gravar só num lado. Coloque o na posição → para gravar nos dois lados. Se seleccionou gravação nos dois lados e a cassete chegar ao fim do lado voltado para cima a meio de uma faixa, a faixa completa é gravada outra vez no início do lado inverso.

5 Pressione CD SYNC no deck de cassetes.

O deck de cassetes fica pronto para gravar e o leitor de CD fica pronto para começar a reproduzir. Os indicadores luminosos sobre CD SYNC, ●REC, ▷ (para o lado voltado para cima) e □□ acendem-se.

Se pretende começar a gravar a partir do lado inverso, pressione ◀ (para o lado inverso), de modo a que se acenda o indicador luminoso na tecla ◀.

6 Pressione □□ no deck de cassetes.

A gravação inicia-se.

Se a cassete chegar ao fim do lado voltado para cima a meio de uma faixa, a cassete rebobina e a faixa é gravada outra vez desde o início. Depois disso, a gravação começa com essa faixa no início do lado inverso durante a gravação nos dois lados ou a gravação pára durante a gravação num lado.

Para cessar a gravação

Pressione ■ no deck de cassetes.

Conselhos

• Se pressionar I/⏻ (alimentação) no deck de cassetes, liga apenas o deck de cassetes. Pressione I/⏻ (alimentação) no sistema estéreo para o ligar.
• Se colocar a cassete com o aparelho desligado, só liga automaticamente o deck de cassetes. Pressione I/① (alimentação) no sistema estéreo para o ligar antes de gravar.
• O indicador luminoso de cassetes acende-se a vermelho quando se coloca uma cassete e apaga-se se não houver nenhuma cassete introduzida.
• Quando desejar reduzir o ruído sibilante em sinais de baixo nível e alta frequência, ajuste DOLBY NR para ON antes do passo 5.
• Se a cassete chegar ao fim do lado voltado para cima durante uma gravação em ambos os lados, a função de diminuição gradual do som evita que uma faixa seja cortada bruscamente no fim da fita (sincronização da diminuição gradual) (só para o DHC-MD313/333). A faixa é gravada de novo, no lado inverso, desde o início.

Notas

• Não é possível escutar outras fontes de som durante a gravação.
• Quando gravar nos dois lados, não se esqueça de começar pelo lado voltado para cima. Se começar a gravar pelo lado inverso, a gravação pára no fim desse lado.

Gravação manual

Se utilizar a gravação manual, pode gravar apenas as canções de que mais gosta de um CD ou começar a gravar a partir do meio da cassete.

Também pode gravar um programa de rádio ou um MD.

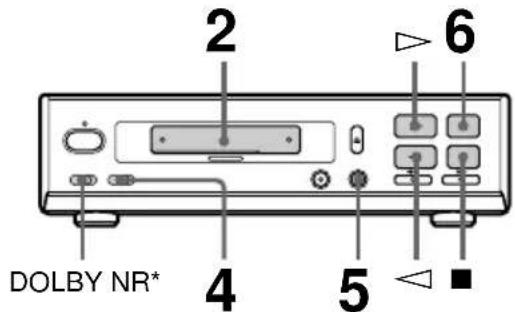

Deck de cassetes TC-TX595

2 6 DOLBY NR* 4 5

* Este deck de cassetes está equipado com o sistema de redução de ruídos Dolby B.

1 Pressione I/⏻ (alimentação) no sistema estéreo para o ligar.

O deck de cassetes liga-se automaticamente.

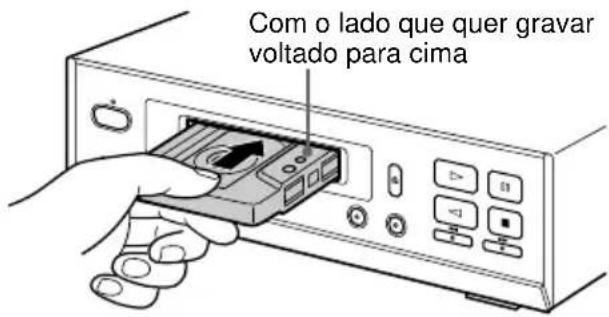

2 Introduza uma cassete em branco.

Com o lado que quer gravar voltado para cima

continua

Gravação manual (continuação)

3 Mude a função do sistema estéreo para a fonte de som desejada (por exemplo, "CD", "MD", "AM" ou "FM").
4 Coloque DIRECTION na posição para gravar só num lado. Coloque o na posição para gravar nos dois lados.
5 Pressione ●REC no deck de cassetes. O deck de cassetes fica pronto para iniciar a gravação. Os indicadores luminosos sobre ●REC, ▷ (para o lado voltado para cima) e □□ acendem-se. Se pretende começar a gravar a partir do lado inverso, pressione ◀ (para o lado inverso) de modo a que se acenda o indicador luminoso na tecla ◀.
6 Pressione ☐ no deck de cassetes. A gravação inicia-se. Também pode iniciar a gravação pressionando a tecla ▷ ou ◀ que estiver acesa.
7 Accione a reprodução no componente-fonte.

Para Pressione

cessar a gravação	■ no deck de cassetes.
fazer uma pausa na a gravação	□□ no deck de cassetes.

Conselhos

• O indicador luminoso de cassetes acende-se a vermelho quando se coloca uma cassete e apaga-se se não houver nenhuma cassete introduzida.
• Caso queira reduzir o ruído sibilante de fundo da fita em sinais de baixo nível e alta frequência, ajuste DOLBY NR para ON antes do passo 5.
• Se utilizar a função de temporizador no sistema estéreo, pode gravar programas de rádio a uma hora programada. Para mais pormenores, consulte a secção “Gravação temporizada de programas de rádio” no manual de instruções do sistema estéreo. Quando se programa a gravação temporizada, os modos DOLBY NR e DIRECTION têm de estar programados no deck de cassetes.

Informações adicionais

Precauções

Acerca da tensão de funcionamento (para modelos com selector de tensão)

Antes de utilizar o deck de cassetes, verifique se a tensão de funcionamento do mesmo é idêntica à tensão da rede eléctrica local.

Acerca da segurança

• O aparelho não fica desligado da fonte de alimentação CA (corrente eléctrica) enquanto permanecer ligado à tomada de parede, mesmo que o respectivo interruptor de alimentação esteja desligado.
• Deslige o deck de cassetes da tomada da rede CA, caso não vá utilizá-lo durante um longo intervalo. Para desligar o cabo de alimentação CA, puxe-o pela ficha; nunca pelo próprio fio.
• Se algum objecto sólido ou líquido cair dentro do aparelho, desligue o deck de cassetes da rede eléctrica e solicite uma averiguação técnica a pessoal qualificado antes de voltar a utilizá-lo.
• O cabo de alimentação CA (cabo de ligação à corrente) só pode ser alterado numa oficina de assistência qualificada.

Acerca da localização

• Instale o deck de cassetes num local com ventilação adequada, de modo a evitar o sobreaquecimento interno do mesmo.
• Não instale o aparelho em uma posição inclinada.
• Não instale o aparelho num local:
  — extremamente quente ou frio
  — sujeito a poeira ou sujidade
  — muito húmido
  — sujeito a vibrações
  — sujeito à luz solar directa

Antes de inserir uma cassete no deck de cassetes

Rebobine bem a fita. Caso contrário a fita pode enroscar-se nas peças do deck de cassetes e sofrer avarias.

No uso de cassetes com duração superior a 90 minutos

A fita é muito elástica. Não mude as operações da fita tais como reprodução, paragem, bobinagem rápida, etc. frequentemente. A fita pode emaranhar-se no deck de cassetes.

Para proteger uma cassete permanentemente

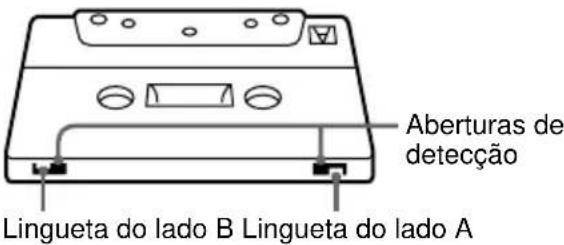

Para proteger uma cassete contra sobreposição de gravações, quebre a lingueta da cassete do lado A ou B conforme ilustrado.

Aberturas de detecção Lingueta do lado B Lingueta do lado A

Lado A Parta a lingueta da cassete do lado A

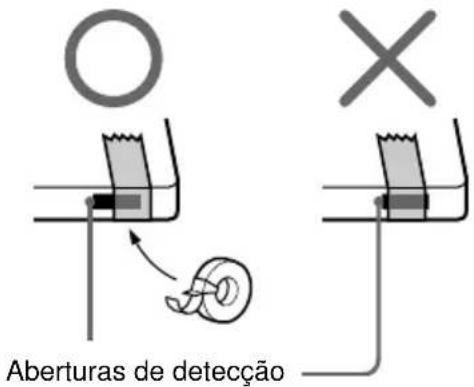

Se posteriormente desejar reutilizar a cassete para gravação, cubra a lingueta quebrada com fita adesiva. No entanto, tenha cuidado para não tapar as ranhuras de detecção que permitem ao leitor de cassetes detectar automaticamente o tipo de cassete.

Aberturas de detecção

Limpeza das cabeças da cassete

Limpe as cabeças da cassete depois de cada 10 horas de funcionamento.

Quando as cabeças da cassete apresentam sujidades:

— o som é distorcido
— há uma diminuição do nível sonoro
— há perdas de som
— a fita não se apaga completamente
— não é possível gravar na fita.

Não se esqueça de limpar as cabeças da cassete antes de iniciar uma gravação importante ou depois de reproduzir uma cassete antiga.

Utilize uma cassete de limpeza do tipo seco ou húmido vendida separadamente. Para detalhes, consulte o manual de instruções da cassete de limpeza.

Desmagnetização das cabeças da cassete

Desmagnetize as cabeças da cassete e as partes metálicas de contacto com a fita após 20 ou 30 horas de utilização com uma cassete de desmagnetização de venda avulsa. Quanto aos detalhes, consulte o manual de instruções da cassete de desmagnetização.

Utilize um pano macio levemente humedecido com solução de detergente suave.

Nunca utilize solventes fortes, tal como diluentes ou benzina, pois estes podem avariar o revestimento externo.

Caso surjam quaisquer dúvidas ou problemas referentes a este deck de cassetes, consulte o seu agente Sony mais próximo.

Verificação de problemas

Na ocorrência de qualquer problema durante a utilização deste deck de cassetes, utilize a seguinte lista de verificações.

Primeiro, certifique-se de que o cabo de alimentação CA est firmemente ligado e os altifalantes estão ligados correcta e firmemente.

Caso algum problema persista, consulte o seu agente Sony mais próximo.

As teclas de operação no deck de cassetes não funcionam.

• Pressione uma das teclas de função depois do indicador luminoso Il deixar de piscar. (Depois de ligar o deck de cassetes, tem que aguardar cerca de dois segundos até que as respectivas teclas começem a funcionar.)
• Não há nenhuma cassete no compartimento. Introduza a cassete.

Não é possível reproduzir ou gravar numa cassete.

• A fita não está bem esticada. Rebobine bem a fita.
• As cabeças estão sujas. Limpe-as.
• Verifique se os cabos de ligação audio estão bem ligados (consulte a página 7).

Não é possível gravar numa cassete.

• Não há nenhuma cassete no compartimento. Introduza a cassete.
• A patilha foi retirada da cassete. Tape a patilha quebrada com fita adesiva (consulte a página 13).
  • A cassete atingiu o seu término.

Não é possível gravar nem reproduzir a cassete, ou há uma diminuição do nível sonoro.

• As cabeças estão sujas. Limpe-as .
• As cabeças de gravação/reprodução estão magnetizadas. Desmagnetize-as.

Não é possível apagar gravações numa cassete completamente.

- As cabeças de gravação/reprodução estão magnetizadas. Desmagnetize-as.

Ocorrência de choros ou flutuações excessivos ou perdas sonoras.

- Os cabrestantes do deck de cassetes estão sujos. Limpe-os com uma cassete de limpeza.

Ocorrência de aumento de interferências ou apagamento de altas frequências.

• As cabeças de gravação/reprodução estão magnetizadas. Desmagnetize-as (consulte a página 13).
• Afaste o deck de cassetes do televisor ou videogravador.

O som é distorcido.

• Regule DOLBY NR para a programação com que a cassete foi gravada.
• Afaste o deck de cassetes do televisor ou videogravador.

Ausência de som.

• O cabo de alimentação CA está desligado da tomada de parede.
• Verifique se os cabos de ligação audio estão bem ligados (consulte a página 7).

O telecomando fornecido com o sistema não funciona.

• A função do sistema estéreo não está colocada em “TAPE”.
• Verifique se adaptador do cabo do sistema/o cabo de ligação AU BUS está bem ligado (consulte a página 5 ou 6).

A seleção automática da fonte ou a reprodução directa (só para o DHC-MD313/333) não funcionam.

- Verifique se adaptador do cabo do sistema/o cabo de ligação AU BUS está bem ligado (consulte a página 5 ou 6).

As funções ligadas as sistema estéreo, como a gravação sincronizada CD/TAPE, não funcionam.

- Verifique se adaptador do cabo do sistema/o cabo de ligação AU BUS está bem ligado (consulte a página 5 ou 6).

A cassete não é ejectada.

- O botão I/⏻ (alimentação) do deck de cassetes está na posição OFF. Pressione I/⏻ (alimentação) para ligar o deck de cassetes e depois pressione ≜.

- Pressione I/⏻ (alimentação) para desligar o deck de cassetes e depois volte a pressionar I/⏻ (alimentação) para ligar o deck.

Especificações

Sistema de gravação	Estéreo de 4 pistas e 2 canais
Resposta de frequência (DOLBY NR OFF)
	50 – 14.000 Hz ( ± 3 dB),utilizando cassetes Sony TYPE I
	50 – 15.000 Hz ( ± 3 dB),utilizando cassetes Sony TYPE II

Choro e flutuações ±0,13% pico ponderado (IEC)

Impedância de 47 kohms

Saídas TAPE OUT (tomadas fono):

tensão de 550 mV

Impedância de 47 kohms

Generalidades

Alimentação

Modelo dos países europeus:

220 - 230 V AC, 50/60 Hz

Outros modelos: 110 – 120 V ou 220 – 240 V AC, 50/60 Hz

Ajustável através do selector de tensão

Consumo 12 W

Dimensões

(1/a/p) incluindo controlos e peças salientes

Peso Aprox. 2,5 kg

Acessórios fornecidos:

Cabos de ligação de audio (2)

Adaptador do cabo do sistema (1)

Design e especificações sujeitos a alterações sem aviso prévio.
