TCTX595 - Magnétocassete SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Magnétocassette (platine-cassette)
Marque	Sony
Modèle	TC-TX595
Dimensions (L x H x P)	215 x 60 x 230 mm (parties saillantes incluses)
Poids	Environ 2,5 kg
Alimentation	220-240 V CA, 50/60 Hz (modèle européen) ou 110-120/220-240 V réglable via sélecteur de tension
Consommation électrique	12 W
Système d'enregistrement	4 pistes, 2 canaux stéréo
Réponse en fréquence (Dolby NR OFF)	50 - 14 000 Hz (±3 dB) avec cassette Sony TYPE I
Pleurage et scintillement	±0,13% W. crête (TEC), 0,07% W. RMS (NAB), ±0,2% W. crête (DIN)
Réduction de bruit	Dolby B
Fonctions principales	Lecture et enregistrement de cassettes (TYPE I, II, IV), enregistrement synchronisé CD, enregistrement manuel, AMS (recherche de plages), lecture automatique, arrêt automatique, minuterie, télécommande via chaîne compatible
Compatibilité	Chaînes stéréo Sony DHC-MD313/333/373/595
Entrée audio	TAPE IN (prises Cinch), impédance 47 kΩ
Sortie audio	TAPE OUT (prises Cinch), 550 mV, impédance 47 kΩ
Accessoires fournis	Câbles de raccordement audio (2), adaptateur de câble système (1)
Nettoyage des têtes	Toutes les 10 heures d'utilisation, utiliser une cassette de nettoyage
Démagnétisation des têtes	Toutes les 20 à 30 heures d'utilisation, utiliser une cassette de démagnétisation
Entretien du coffret	Chiffon doux avec solution détergente neutre, éviter solvants
Sécurité	Débrancher en cas d'inutilisation prolongée, ne pas exposer à l'humidité, aux températures extrêmes ou à la lumière directe du soleil
Réparabilité	Confier à un technicien qualifié pour tout problème interne

FOIRE AUX QUESTIONS - TCTX595 SONY

Quels types de cassettes puis-je utiliser avec la Sony TC-TX595 ?

Vous pouvez utiliser les cassettes de type I (normale), type II (CrO2) et type IV (métal). La platine détecte automatiquement le type de cassette (ATS).

Comment puis-je enregistrer un CD sur une cassette ?

Utilisez la fonction Enregistrement synchronisé CD-TAPE : insérez une cassette vierge, placez un CD, réglez le sens d'enregistrement, appuyez sur CD SYNC puis sur pause pour démarrer l'enregistrement.

Que faire si les touches de la platine ne répondent pas ?

Attendez environ deux secondes après la mise sous tension, le temps que la platine se stabilise. Vérifiez aussi qu'une cassette est insérée.

Pourquoi l'enregistrement ne fonctionne-t-il pas ?

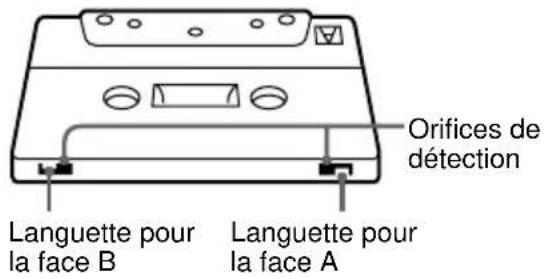

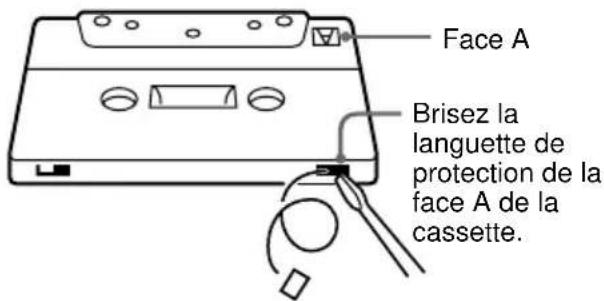

Vérifiez que la languette anti-effacement de la cassette n'est pas brisée. Si elle l'est, couvrez l'orifice avec du ruban adhésif. Assurez-vous aussi que les câbles audio sont correctement branchés.

Comment nettoyer les têtes de la platine ?

Utilisez une cassette de nettoyage (type sec ou humide) disponible dans le commerce. Nettoyez les têtes toutes les 10 heures d'utilisation pour éviter une perte de son ou une distorsion.

Que faire si le son est déformé ou s'il y a un bruit de fond ?

Réglez le commutateur DOLBY NR sur la même position que lors de l'enregistrement. Éloignez la platine du téléviseur ou du magnétoscope. Si le problème persiste, démagnétisez les têtes.

Comment utiliser la minuterie pour s'éveiller en musique ?

Utilisez la fonction minuterie de la chaîne stéréo compatible. Réglez l'heure et la source sur la platine-cassette. Assurez-vous que DOLBY NR est réglé comme souhaité sur la platine.

Pourquoi la cassette ne s'éjecte-t-elle pas ?

Vérifiez que la platine est sous tension (allumez-la avec le bouton I/⏻). Appuyez ensuite sur la touche d'éjection (≅).

Puis-je utiliser la télécommande de la chaîne avec la platine ?

Oui, si la télécommande possède des touches identiques à celles de la platine (▷, ◀, ■, etc.), vous pouvez commander la platine à distance. Assurez-vous que la fonction de la chaîne est réglée sur 'TAPE'.

Quels sont les branchements nécessaires pour raccorder la platine à la chaîne ?

Utilisez les câbles audio fournis (connectez A à A et B à B) et l'adaptateur de câble système (pour DHC-MD373/595) ou le câble AU BUS (pour DHC-MD313/333). Branchez le câble d'alimentation secteur après tous les raccordements.

MODE D'EMPLOI TCTX595 SONY

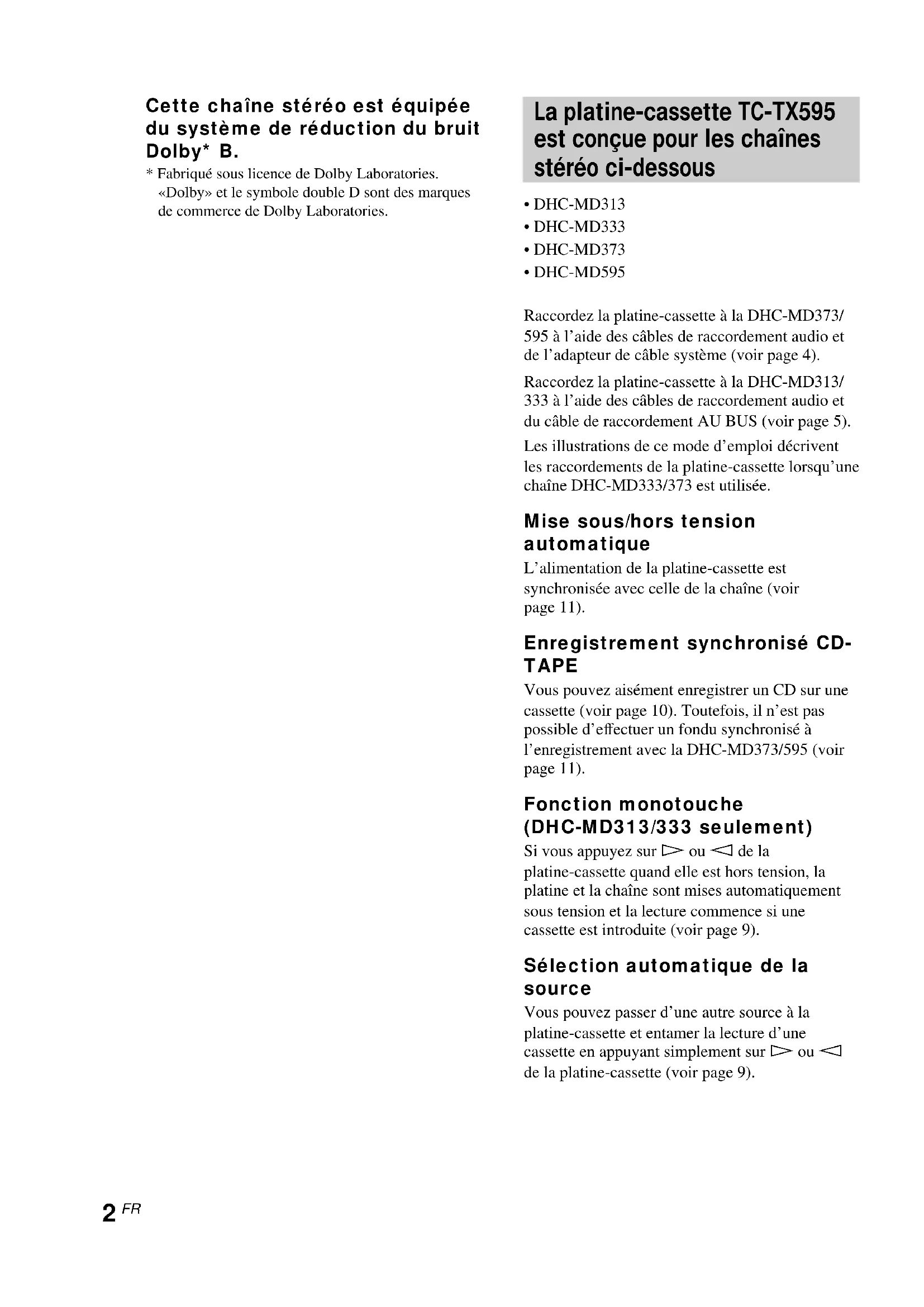

Cette chaîne stéréo est équipée du système de réduction du bruit Dolby\* B.

* Fabriqué sous licence de Dolby Laboratories. «Dolby» et le symbole double D sont des marques de commerce de Dolby Laboratories.

La platine-cassette TC-TX595 est conçue pour les chaînes stéréo ci-dessous

• DHC-MD313
• DHC-MD333
• DHC-MD373
• DHC-MD595

Raccordez la platine-cassette à la DHC-MD373/595 à l'aide des câbles de raccordement audio et de l'adapteur de câble système (voir page 4).

Raccordez la platine-cassette à la DHC-MD313/333 à l'aide des câbles de raccordement audio et du câble de raccordement AU BUS (voir page 5).

Les illustrations de ce mode d'emploi décrivent les raccordements de la platine-cassette lorsqu'une chaîne DHC-MD333/373 est utilisée.

Mise sous/hors tension automatique

L'alimentation de la platine-cassette est synchronisée avec celle de la chaîne (voir page 11).

Enregistrement synchronisé CD-TAPE

Vous pouvez aisément enregistrer un CD sur une cassette (voir page 10). Toutefois, il n'est pas possible d'effectuer un fondu synchronisé à l'enregistrement avec la DHC-MD373/595 (voir page 11).

Fonction monotouche (DHC-MD313/333 seulement)

Si vous appuyez sur ▷ ou ◀ de la platine-cassette quand elle est hors tension, la platine et la chaîne sont mises automatiquement sous tension et la lecture commence si une cassette est introduite (voir page 9).

Sélection automatique de la source

Vous pouvez passer d'une autre source à la platine-cassette et entamer la lecture d'une cassette en appuyant simplement sur ▷ ou ◀ de la platine-cassette (voir page 9).

Minuterie

Vous pouvez vous réveiller en musique ou enregistrer une émission de radio à une heure présélectionnée. Pour plus de détails, reportez-vous à “Pour vous éveiller en musique” et “Enregistrement programmé d’émissions de radio” dans le Mode d’emploi de la chaîne.

Télécommande

Si la télécommande fournie avec la chaîne stéréo est dotée de touches portant les mêmes noms que les commandes de la platine-cassette, vous pouvez aussi commander la platine à l'aide de ces touches.

Table des matières

Préparatifs

Raccordement de la chaîne .... 4

Fonctionnement

Lecture d'une cassette .... 8

Enregistrement d'un CD — Enregistrement synchronisé CD-TAPE .... 10

Enregistrement manuel .... 11

Informations complémentaires

Précautions 12

En cas de panne 14

Spécifications 15

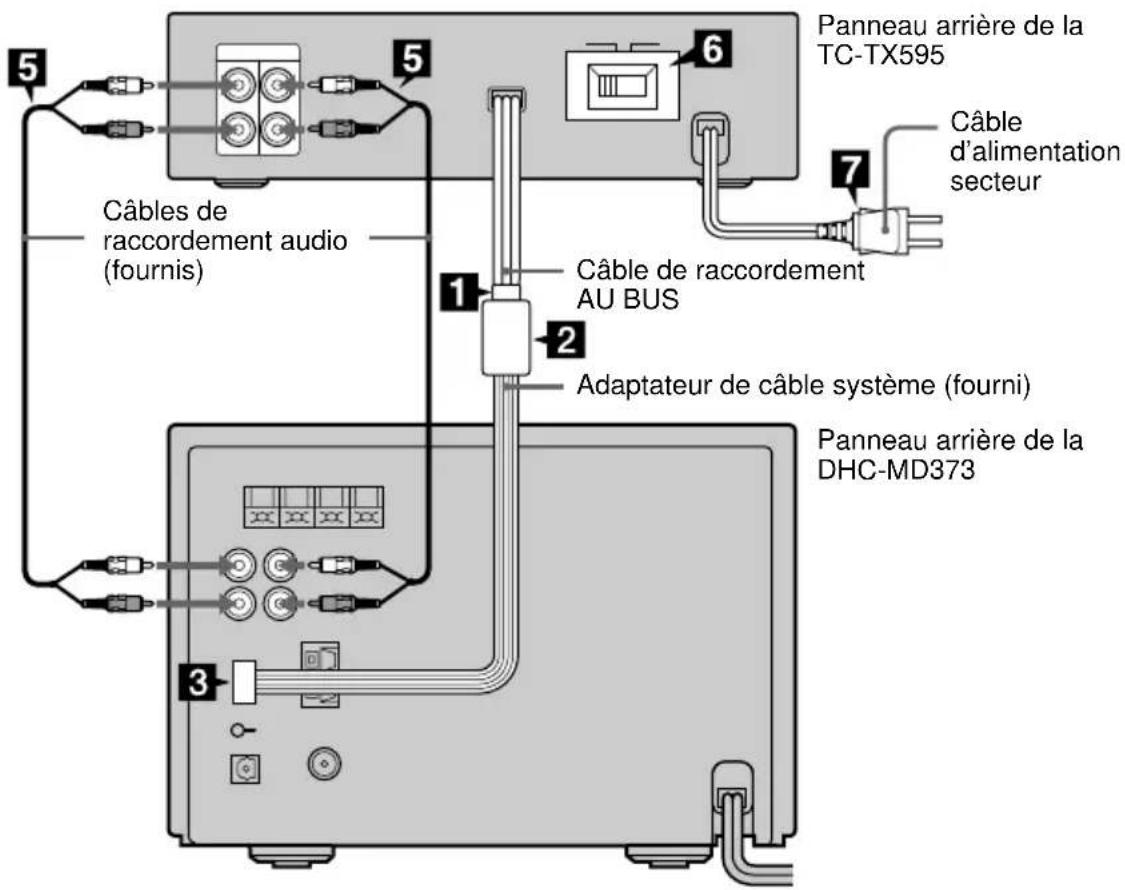

Raccordement de la chaîne

Chaines stéréo avec prise de commande de platine-cassette (DHC-MD373/595)

Effectuez les étapes 1 à 3, 5 à 7 ci-dessous pour raccorder la chaîne au moyen des câbles fournis.

5 Câbles de raccordement audio (fournis) 1 2 Câble de raccordement AU BUS Adaptateur de câble système (fourni) 3 6 7 Panneau arrière de la TC-TX595 Câble d'alimentation secteur Panneau arrière de la DHC-MD373

Chaînes stéréo avec prise AU BUS (DHC-MD313/333)

Effectuez les étapes 4 à 7 ci-dessous pour raccorder la chaîne au moyen des câbles fournis.

5 Câbles de raccordement audio (fournis) 5 6 Panneau arrière de la TC-TX595 7 Câble d'alimentation secteur Câble de raccordement AU BUS 4 Panneau arrière de la DHC-MD333

Raccordement à la DHC-MD373/595

1 Branchez fermement de câble de raccordement AU BUS à l'adaptateur de câble système.

TC-TX595 Adaptateur

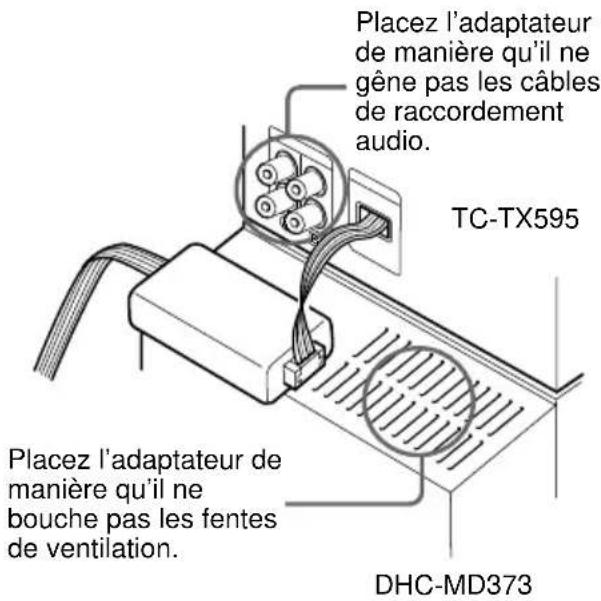

2 Décollez la feuille-support du dos de l'adaptateur de câble système et fixez l'adaptateur sur la DHC-MD373/595.

Placez l'adaptateur de manière qu'il ne gène pas les câbles de raccordement audio. TC-TX595 Placez l'adaptateur de manière qu'il ne bouche pas les fentes de ventilation. DHC-MD373

suite page suivante

Raccordement de la chaîne (suite)

3 Branchez fermement l'adaptateur de câble système à la prise de commande de platine-cassette de la DHC-MD373/595.

TC-TX595 DHC-MD373 Insérez le connecteur fermement et à fond.

Remarque

L'adaptateur de câble système permet de connecter le câble de raccordement AU BUS pour l'échange de signaux entre la platine-cassette et la DHC-MD373/595. Si vous ne raccordez pas bien l'adaptateur et le câble de raccordement AU BUS, il est possible que la platine-cassette et la DHC-MD373/595 ne fonctionnent pas correctement.

Raccordement à la DHC-MD313/333

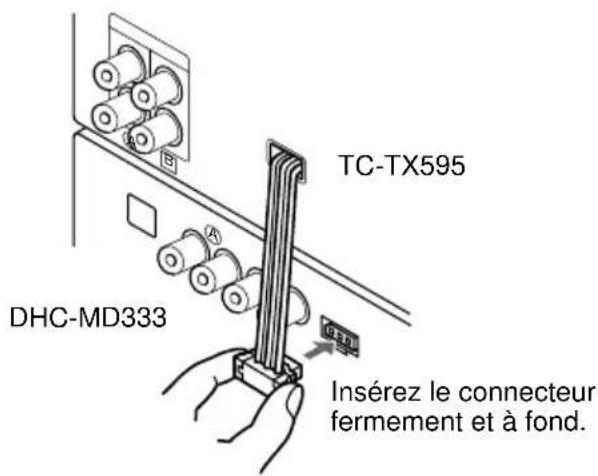

4 Branchez fermement le câble de raccordement AU BUS sur la prise AU BUS du DHC-MD313/333.

TC-TX595 DHC-MD333 Insérez le connecteur fermement et à fond.

Remarque

Le câble de raccordement AU BUS sert à échanger les signaux entre la platine-cassette et la DHC-MD313/333. Si vous ne raccordez pas bien le câble, il est possible que la platine-cassette et la DHC-MD313/333 ne fonctionnent pas correctement.

5 Raccordez Ⓐ à Ⓐ et Ⓑ à Ⓑ à l'aide des câbles de raccordement audio. Insérez les fiches dans les prises de même couleur.

Les câbles de raccordement audio sont identiques, de sorte que vous puissiez connecter indifféremment Ⓐ ou Ⓑ avec n'importe quel câble.

Panneau arrière de la DHC-MD373

Panneau arrière de la TC-TX595 TAPE L R A B A B **

Panneau arrière de la DHC-MD333

: sens du son

* Ⓐ → Ⓐ

Les signaux audio CD, MD et TUNER passent par la chaîne vers la platine-cassette lorsque vous enregistrez sur une cassette.

**B→B

Le signal audio de la platine-cassette passe par la chaîne lorsque vous écoutez une cassette.

Comment insérer les fiches

Insérez les fiches fermement dans les prises.

Pas inséré convenablement Insérer jusqu'ici.

6 Pour les modèles avec un sélecteur de tension, mettez VOLTAGE SELECTOR sur la position correspondant à la tension de votre ligne d'alimentation locale.

110-120V VOLTAGE SELECTOR 220-240V

7 Branchez le câble d'alimentation secteur dans la prise murale après avoir effectué toutes les raccordements.

Si la fiche de cette platine-cassette ne va pas dans la prise murale, détachez l'adaptateur fourni de la fiche (seulement pour les modèles équipés d'un adaptateur).

S'il n'y a pas de son ou que la cassette n'enregistre pas à la première injonction

S'assurer que les fiches sont bien insérées dans les prises.

• Si les fiches ne sont pas bien insérées dans les deux prises Ⓐ, il se peut que vous ne puissiez pas enregistrer le son du CD, du MD et du TUNER sur une cassette.
• Si les fiches ne sont pas bien insérées dans les deux prises [B], il se peut que vous ne puissiez pas écouter le son de la platine-cassette.

Les fiches des câbles de raccordement audio peuvent être serrées. Introduisez les fiches à l'endroit indiqué dans "Comment insérer les fiches" à l'étape 5.

Fonctionnement

Lecture d'une cassette

Vous pouvez utiliser n'importe quel type de cassette, TYPE I (normal), TYPE II (CrO2) ou TYPE IV (métal), la platine-cassette détectant automatiquement le type de cassette (ATS ^1 ).

^1) ATS : Sélection automatique de la source.

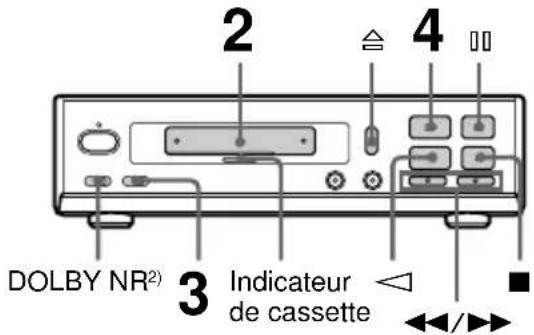

Platine-cassette TC-TX595

2 4 DOLBY NR²) 3 Indicateur de cassette

^2) Cette platine-cassette est équipée du système de réduction de bruit Dolby B.

1 Appuyez sur I/⏻ (alimentation) de la chaîne pour la mettre sous tension. La platine-cassette se met sous tension automatiquement.

2 Introduisez une cassette enregistrée.

Avec la face que vous désirez reproduire orientée vers le haut

3 Réglez le commutateur DIRECTION sur ⇌ pour lire une face. Réglez-le sur ⬤ ^3) pour lire les deux faces.

4 Appuyez sur ▷. Appuyez sur ◀ pour lire la face opposée. FUNCTION passe sur “TAPE” automatiquement, ensuite la cassette commence la lecture de la cassette.

^3) La platine-cassette s'arrête automatiquement après cinq répétitions de la séquence.

Pour lire une cassette à l'aide de la chaîne stéréo

Effectuez l'opération suivante à l'étape 4 :

1 Passez en mode platine-cassette sur la chaîne. 2 Appuyez sur (TAPE) ▷ ou (TAPE) ▶ de la télécommande. Pour ecouter la face opposée, appuyez de nouveau sur (TAPE) ▷ ou (TAPE) ▶. Pour la DHC-MD313/333, appuyez sur ◀.

Autres opérations

Pour Faites ceci :

Arrêter la lecture Appuyez sur ■.
Interrompre la lecture Appuyez sur □□.Appuyez de nouveau pour reprendre la lecture.
Avancer rapidement Appuyez sur ■, ensuite sur ►► pour la face du dessus.Appuyez sur ■, ensuite sur ◀◀ pour la face opposée.
Rembobiner la bande Appuyez sur ■, puis sur ◀◀ pour la face du dessus.Appuyez sur ■, puis sur ►► pour la face opposée.
Trouver une plage suivante* (AMS**)	Appuyez sur ►► pour la face du dessus en cours de lecture.Appuyez sur ◀◀ pour la face opposée en cours de lecture.
Trouver une plage précédente* (AMS**)	Appuyez sur ◀◀ pour la face du dessus en cours de lecture.Appuyez sur sur ►► pour la face opposée en cours de lecture.
Sortir la cassette Appuyez sur ≅ de la platine-cassette.
Régler le volume Tournez VOLUME sur la chaîne.

* Il n'est pas possible d'utiliser la télécommande fournie avec la DHC-MD595.

**Le détecteur automatique de musique (AMS) détecte un espace blanc de plus de quatre secondes entre les plages pour localiser rapidement les plages.

Conseils

• Lorsque vous appuyez sur / (alimentation) de la platine-cassette, seule la platine-cassette se met sous tension. Appuyez sur / (alimentation) de la chaîne pour la mettre sous tension.
• L'indicateur de cassette s'allume en rouge lorsqu'une cassette est introduite et s'éteint lorsqu'il n'y a pas de cassette dans la platine.
• Une pression sur la touche ▷ ou ◀ alors que la platine-cassette est hors tension met automatiquement la platine-cassette sous tension et démarre la lecture de la cassette s'il y en a une dans l'appareil (fonction monotouche) (DHC-MD313/333 seulement).
• L'introduction d'une cassette lorsque l'appareil est hors tension met automatiquement sous tension la platine-cassette uniquement. Appuyez sur I/½ (alimentation) de la chaîne pour la mettre sous tension.
• Vous pouvez passer d'une autre source à la platine-cassette en appuyant sur les touches ▷ ou ◀ (sélection automatique de la source).
• Pour commencer automatiquement la lecture d'une cassette à partir du début après un rembobinage rapide (lecture automatique), appuyez sur ▷ tout en maintenant ◀◀◀ enfoncée (pour la face du dessus) ou appuyez sur ◀ tout en maintenant ▶▶◀ enfoncée (pour la face opposée).
• Pour écouter une cassette enregistrée avec le système de réduction de bruit Dolby, placez DOLBY NR sur ON.
• A l'aide de la fonction du minuterie de la chaîne, vous pouvez vous réveiller en musique à l'heure programmée. Pour plus de détails, reportez-vous à "Pour vous éveiller en musique" dans le Mode d'emploi de la chaîne. Lorsque vous réglez le programmateur quotidien, DOLBY NR doit être réglé sur la platine-cassette.

Remarque

La fonction AMS peut ne pas marcher dans les cas suivants :

— l'espace blanc entre les plages est de quatre secondes ou moins.
— la source sonore enregistrée sur le canal de droite est différente de celle enregistrée sur le canal de gauche, comme sur une cassette KARAOKE.
— un volume réduit ou un son faible continue pendant une période prolongée.
— le téléviseur est trop près de la platine-cassette.

Enregistrement d'un CD

— Enregistrement synchronisé CD-TAPE

La touche CD SYNC vous permet d'enregistrer facilement un CD sur une cassette. Vous pouvez utiliser une cassette de TYPE I (normal) ou TYPE II (CrO₂), car la platine-cassette détecte automatiquement le type de cassette.

Platine-cassette TC-TX595

2 6 DOLBY NR* Indicateur de cassette 4 5

* Cette platine-cassette est équipée du système de réduction de bruit Dolby B.

1 Appuyez sur I/⏻ (alimentation) de la chaîne pour la mettre sous tension. La platine-cassette se met sous tension automatiquement.

2 Introduisez une cassette vierge.

Avec la face que vous désirez enregistrer orientée vers le haut

3 Placez un CD sur le plateau de disque du lecteur CD de la chaîne stéréo.

4 Réglez le commutateur DIRECTION sur ⇌ pour enregistrer sur une face. Réglez-le sur ⇌ pour enregistrer sur les deux faces.

Si vous sélectionnez un enregistrement sur les deux faces et la cassette arrive à la fin de la face du dessus au milieu d'une plage, cette plage sera entièrement réenregistrée au début de la face opposée.

5 Appuyez sur CD SYNC de la platine-cassette.

La platine se met en pause d'enregistrement et le lecteur CD en pause de lecture. Les indicateurs sur les touches CD SYNC, ●REC, ▷ (pour la face du dessus) et □ s'allument. Si vous désirez enregistrer en commençant par la face opposée, appuyez sur ◀ (pour la face opposée) de sorte que l'indicateur sur la touche ◀ s'allume.

6 Appuyez sur ☐ de la platine-cassette. L'enregistrement commence. Si la cassette arrive à la fin de la face du dessus au milieu d'une plage, la bande se rembobine et la plage est réenregistrée depuis le début. Après cela, l'enregistrement commence par cette plage au début de la face opposée lors d'un enregistrement sur les deux faces ; il s'arrête lors d'un enregistrement sur une seule face.

Pour arrêter l'enregistrement

Appuyez sur ■ de la platine-cassette.

Conseils

• Lorsque vous appuyez sur I/⏻ (alimentation) de la platine-cassette, seule la platine-cassette se met sous tension. Appuyez sur I/⏻ (alimentation) de la chaîne pour la mettre sous tension.
• L'introduction d'une cassette lorsque l'appareil est hors tension met automatiquement sous tension la platine-cassette uniquement. Appuyez sur I/© (alimentation) de la chaîne pour la mettre sous tension avant l'enregistrement.
• L'indicateur de cassette s'allume en rouge lorsqu'une cassette est introduite et s'éteint lorsqu'il n'y a pas de cassette dans la platine.
• Quand vous voulez atténuer le souffle sur les signaux de bas niveau dans la plage des hautes fréquences, réglez DOLBY NR sur ON avant de passer à l'étape 5.
• Si la cassette arrive à la fin de la face du dessus pendant l'enregistrement sur les deux faces, la fonction de fermeture en fondu empêche une interruption brutale à la fin de la cassette (fondu synchronisé) (DHC-MD313/333 seulement). La plage est réenregistrée à partir du début de la face opposée.

Remarques

• Vous ne pouvez pas écouter d'autres sources pendant l'enregistrement.
• Lorsque vous enregistrez sur les deux faces, veillez à commencer à partir de la face du dessus. Si vous commencez sur la face opposée, l'enregistrement s'arrête à la fin de la face opposée.

Enregistrement manuel

Avec l'enregistrement manuel, vous pouvez enregistrer juste les chansons que vous aimez d'un CD ou commencer l'enregistrement à partir du milieu de la cassette. Vous pouvez également enregistrer un programme radio ou un MD.

Platine-cassette TC-TX595

2 6 DOLBY NR* 4 5

* Cette platine-cassette est équipée du système de réduction de bruit Dolby B.

1 Appuyez sur I/⏻ (alimentation) de la chaîne pour la mettre sous tension. La platine-cassette se met sous tension automatiquement.

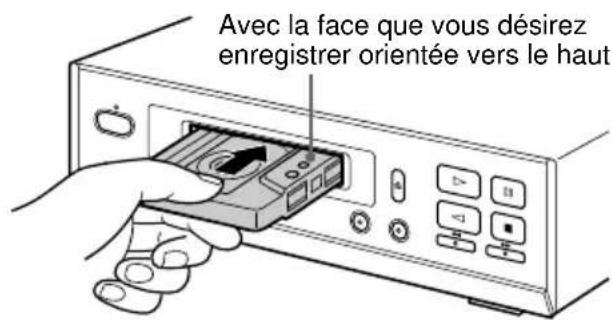

2 Introduisez une cassette vierge.

Avec la face que vous désirez enregistrer orientée vers le haut

suite page suivante

Enregistrement manuel (suite)

3 Commutez la fonction de la chaîne stéréo sur la source sonore souhaitée (“CD”, “MD”, “AM” ou “FM”).
4 Réglez le commutateur DIRECTION sur ⇌ pour enregistrer sur une face. Réglez-le sur ⇌ pour enregistrer sur les deux faces.
5 Appuyez sur ●REC de la platine-cassette. La platine se met en pause d'enregistrement. Les indicateurs sur les touches ●REC, ▷ (pour la face du dessus) et □□ s'allument. Si vous désirez enregistrer en commençant par la face opposée, appuyez sur ◀ (pour la face opposée) de sorte que l'indicateur sur la touche ◀ s'allume.
6 Appuyez sur de la platine-cassette. L'enregistrement commence. Vous pouvez également commencer à enregistrer en appuyant sur la touche ou allumée.
7 Commencez la lecture de la source.

Pour Appuyez sur

Arrêter l'enregistrement	■ de la platine-cassette.
Interrompre l'enregistrement	□□ de la platine-cassette.

Conseils

• L'indicateur de cassette s'allume en rouge lorsqu'une cassette est introduite et s'éteint lorsqu'il n'y a pas de cassette dans la platine.
• Quand vous voulez atténuer le souffle sur les signaux de bas niveau dans la plage des hautes fréquences, réglez DOLBY NR sur ON avant de passer à l'étape 5.
• A l'aide de la fonction du minuterie de la chaîne, vous pouvez enregistrer une émission de radio à l'heure programmée. Pour plus de d'informations, reportez-vous à "Enregistrement programmé d'émissions de radio" dans le Mode d'emploi de la chaîne. Lorsque vous réglez l'enregistrement par minuterie, les modes DOLBY NR et DIRECTION doivent être réglés sur la platine-cassette.

Informations complémentaires

Précautions

Sources d'alimentation (pour les modèles avec un sélecteur de tension)

Avant de mettre la platine en marche, vérifiez que sa tension de fonctionnement est identique à celle du secteur local.

Sécurité

• L'appareil n'est pas débranché de la source d'alimentation (secteur) tant qu'il est connecté à une prise murale, même si l'appareil a été mis hors tension.
• Si la platine ne doit pas être utilisée pendant longtemps, débranchez-la de la prise murale (secteur). Pour débrancher le cordon d'alimentation secteur, tirez sur la fiche. Ne jamais tirer sur le cordon proprement dit.
• Si un liquide ou un solide pénètre dans la minichaîne, débranchez la platine et faites-la contrôler par un technicien qualifié avant de la remettre en service.
• Le cordon d'alimentation (secteur) doit être changé uniquement à un atelier de service qualifié.

Installation

• Installez la platine-cassette dans un endroit où la ventilation est suffisante afin d'éviter toute surchauffe interne.
• Ne pas installer la platine en position inclinée.
• Ne pas installer la platine dans un lieu :
  — Extrêmement froid ou chaud
  — Poussièreux ou sale
  — Très humide
  — Soumis à des vibrations
  — Exposé à la lumière directe du soleil

Avant d'introduire une cassette dans la platine

Tendez la bande si elle est détendue. Sinon, elle risque de s'emmêler dans les pièces de la platine-cassette et d'être endommagée.

Utilisation d'une cassette de plus de 90 minutes

La bande de ces cassettes est très élastique. Ne pas changer fréquemment le mode d'opération de la cassette tel que lecture, arrêt, rembobinage rapide etc. La bande pourrait s'emmêler dans la platine-cassette.

Protection permanent d'un enregistrement

Pour protéger vos enregistrements contre un effacement accidentel, brisez la languette de protection correspondant à la face A ou B comme montré sur l'illustration.

Orifices de détection Languette pour la face B Languette pour la face A

Face A Brisez la languette de protection de la face A de la cassette.

Si vous désirez enregistrer plus tard sur cette cassette, recouvrez l'orifice approprié pour la face A ou B avec du ruban adhésif. Toutefois, veillez à ne pas couvrir les fentes de détection qui permettent au lecteur de cassette de détecter automatiquement le type de bande.

Orifices de détection

Nettoyage des têtes de la platine

Nettoyez les têtes toutes les 10 heures de fonctionnement.

Quand les têtes deviennent sales

— le son est déformé
— le niveau sonore diminue
— une perte de son survient
— l'effacement de la bande est incomplet
— l'enregistrement devient impossible.

Veillez à nettoyer les têtes de lecture avant de commencer un enregistrement important ou après avoir reproduit une vieille cassette.

Utilisez une cassette de nettoyage de type sec ou humide en vente dans le commerce. Pour les détails, veuillez consulter les instructions de la cassette de nettoyage.

Démagnétisation des têtes

Démagnétisez les têtes et les pièces métalliques en contact avec la bande toutes les 20 à 30 heures d'utilisation avec une cassette de démagnétisation en vente dans le commerce. Pour les détails, veuillez consulter les instructions de la cassette de démagnétisation.

Nettoyage du coffret

Utilisez un chiffon doux légèrement imprégné d'une solution détergente neutre.

Ne pas utiliser de solvant puissant comme un dissolvant ou de la benzine qui pourraient endommager la finition.

Pour toute question ou problème au sujet de votre platine-cassette, veuillez contacter votre revendeur Sony le plus proche.

En cas de panne

Si vous rencontrez des difficultés quand vous utilisez la platine-cassette, veuillez consulter la liste suivante.

Vérifiez tout d'abord si le cordon secteur est bien branché et les haut-parleurs raccordés correctement et solidement.

Si le problème persiste, adressez-vous à votre revendeur Sony le plus proche.

Les touches de fonction de la platine-cassette ne sont pas opérantes.

• Appuyez sur l'une des touches d'exploitation après que s'est arrêté de clignoter. (Les touches de la platine-cassette ne fonctionnent pas pendant environ deux secondes après que la platine-cassette s'est mise sous tension.)
• Aucune cassette n'est introduite. Introduisez une cassette.

La lecture ou l'enregistrement sont impossibles.

• La bande est détendue. Tendez-la.
- Les têtes sont sales. Nettoyez-les.
- Assurez-vous que les câbles de raccordement audio sont bien raccordés (voir page 7).

L'enregistrement est impossible.

• Aucune cassette n'est introduite. Introduisez une cassette.
• La languette a été retirée de la cassette. Couvrez la languette brisée au moyen de bande adhésive (voir page 13).
• La cassette est arrivée en fin de bande.

La lecture ou l'enregistrement sont impossibles ou bien il y a diminution du niveau sonore.

• Les têtes sont sales. Nettoyez-les.
• Les têtes d'enregistrement et de lecture sont magnétisées. Démagnétisez-les.

L'effacement de la cassette est incomplet.

- Les têtes d'enregistrement et de lecture sont magnétisées. Démagnétisez-les.

Le pleurage et le scintillement sont excessifs ou bien il y a perte de son.

- Les cabestans de la platine-cassette sont encrassés. Nettoyez-les au moyen d'une cassette de nettoyage.

Le bruit de fond augmente ou bien il y a une perte des hautes fréquences.

• Les têtes d'enregistrement et de lecture sont magnétisées. Démagnétisez-les (voir page 13).
• Eloignez la platine du téléviseur ou du magnétoscope.

Le son est déformé.

• Mettez DOLBY NR dans la même position que celle dans laquelle la cassette a été enregistrée.
• Eloignez la platine du téléviseur ou du magnétoscope.

Il n'y a pas de son.

• Le cordon d'alimentation est débranché de la prise secteur.
• Assurez-vous que les câbles de raccordement audio sont bien raccordés (voir page 7).

La télécommande fournie avec la chaîne stéréo ne fonctionne pas.

• La fonction de la chaîne stéréo n'est pas réglée sur "TAPE".
• Assurez-vous que l'adaptateur de câble système/le câble de raccordement AU BUS est bien branché (voir page 5 ou 6).

La sélection automatique de source ou la lecture monotouche (DHC-MD313/333 seulement) ne fonctionne pas.

- Assurez-vous que l'adaptateur de câble système/le câble de raccordement AU BUS est bien branché (voir page 5 ou 6).

Les fonctions associées à celles de la chaîne stéréo, comme l'enregistrement synchronisé CD-TAPE, ne fonctionnent pas.

- Assurez-vous que l'adaptateur de câble système/le câble de raccordement AU BUS est bien branché (voir page 5 ou 6).

La cassette introduite ne s'éjecte pas.

- Le commutateur I/⏻ (alimentation) de la platine-cassette est sur OFF. Appuyez sur I/⏻ (alimentation) pour mettre la platine-cassette sous tension, puis appuyez sur ≜.

L'indicateur de cassette clignote.

- Appuyez sur / (alimentation) pour mettre la platine-cassette hors tension, puis appuyez de nouveau sur / (alimentation) pour mettre la platine-cassette sous tension.

Spécifications

Système d'enregistrement 4 pistes, 2 canaux stéréo

Réponse en fréquence (DOLBY NR OFF)

50 - 14.000 Hz (±3 dB),

avec cassette Sony de TYPE I

avec cassette Sony de TYPE II

Pleurage et scintillement ±0,13% W. crête (TEC)

0,07% W. RMS (NAB)

±0,2% W. crête (DIN)

Entrée TAPE IN (prises Cinch) :

Impédance d'entrée

47 kilohms

Sortie TAPE OUT (prises Cinch) :

tension 550 mV

Impédance d'entrée

47 kilohms

Généralités

Source d'alimentation

Modèle européen : 220 - 230 V CA, 50/60 Hz

Autres modèles : 110 - 120 V ou 220 - 240 V CA,

50/60 Hz

Réglable au moyen du sélecteur de

tension

Consommation 12 W

Dimensions

Approx. 215 · 60 · 230 mm

(L/H/P) y compris les parties et

commandes faisant saillie

Poids Approx. 2,5 kg

Accessoires fournis : Câbles de raccordement audio (2)

Adaptateur de câble système (1)

La conception et les spécifications peuvent être modifiées sans préavis.

• DHC-MD313
  • DHC-MD333
  • DHC-MD373
  • DHC-MD595

ca. 215 · 60 · 230 mm

• DHC-MD313
• DHC-MD333
• DHC-MD373
  • DHC-MD595

• DHC-MD313
• DHC-MD333
• DHC-MD373
• DHC-MD595

Ca. 215 · 60 · 230 mm

• DHC-MD313
• DHC-MD333
• DHC-MD373
  • DHC-MD595

Ca. 215 · 60 · 230 mm (b/h/d)

• DHC-MD313
• DHC-MD333
• DHC-MD373
• DHC-MD595

• DHC-MD313
  • DHC-MD333
• DHC-MD373
  • DHC-MD595

Aprox. 215 · 60 · 230 mm
