Producttype	Cassettedeck (cassette-deck)
Merk	Sony
Model	TC-TX595
Afmetingen (L x H x D)	215 x 60 x 230 mm (inclusief uitstekende delen)
Gewicht	Ongeveer 2,5 kg
Voeding	220-240 V AC, 50/60 Hz (Europees model) of 110-120/220-240 V instelbaar via spanningskiezer
Stroomverbruik	12 W
Opnamesysteem	4 sporen, 2 stereo kanalen
Frequentierespons (Dolby NR UIT)	50 - 14.000 Hz (±3 dB) met Sony TYPE I cassette
Wow en flutter	±0,13% W. piek (TEC), 0,07% W. RMS (NAB), ±0,2% W. piek (DIN)
Ruisonderdrukking	Dolby B
Hoofdfuncties	Afspelen en opnemen van cassettes (TYPE I, II, IV), gesynchroniseerd CD-opnemen, handmatig opnemen, AMS (track zoeken), automatisch afspelen, automatisch stoppen, timer, afstandsbediening via compatibele installatie
Compatibiliteit	Sony stereo-installaties DHC-MD313/333/373/595
Audio-ingang	TAPE IN (Cinch-aansluitingen), impedantie 47 kΩ
Audio-uitgang	TAPE OUT (Cinch-aansluitingen), 550 mV, impedantie 47 kΩ
Meegeleverde accessoires	Audiokabels (2), systeemkabeladapter (1)
Koppen reinigen	Elke 10 gebruiksuren, gebruik een reinigingscassette
Koppen demagnetiseren	Elke 20 tot 30 gebruiksuren, gebruik een demagnetisatiecassette
Onderhoud van de behuizing	Zachte doek met neutrale reinigingsoplossing, vermijd oplosmiddelen
Veiligheid	Uit het stopcontact halen bij langdurig niet gebruiken, niet blootstellen aan vocht, extreme temperaturen of direct zonlicht
Repareerbaarheid	Overlaten aan een gekwalificeerde technicus voor interne problemen

Veelgestelde vragen - TCTX595 SONY

Welke soorten cassettes kan ik gebruiken met de Sony TC-TX595?

U kunt cassettes van type I (normaal), type II (CrO2) en type IV (metaal) gebruiken. Het deck detecteert automatisch het type cassette (ATS).

Hoe kan ik een CD opnemen op een cassette?

Gebruik de functie Gesynchroniseerd CD-TAPE opnemen: plaats een lege cassette, leg een CD klaar, stel de opnamerichting in, druk op CD SYNC en vervolgens op pause om de opname te starten.

Wat moet ik doen als de knoppen van het deck niet reageren?

Wacht ongeveer twee seconden na het inschakelen tot het deck stabiliseert. Controleer ook of er een cassette is geplaatst.

Waarom werkt het opnemen niet?

Controleer of het opnamebeveiligingslipje van de cassette niet gebroken is. Als dat zo is, bedek de opening dan met plakband. Zorg er ook voor dat de audiokabels correct zijn aangesloten.

Hoe reinig ik de koppen van het deck?

Gebruik een in de handel verkrijgbare reinigingscassette (droog of nat type). Reinig de koppen elke 10 gebruiksuren om geluidsverlies of vervorming te voorkomen.

Wat moet ik doen als het geluid vervormd is of er achtergrondruis is?

Stel de schakelaar DOLBY NR in op dezelfde positie als tijdens het opnemen. Houd het deck uit de buurt van de televisie of videorecorder. Als het probleem aanhoudt, demagnetiseer dan de koppen.

Hoe gebruik ik de timer om wakker te worden met muziek?

Gebruik de timerfunctie van de compatibele stereo-installatie. Stel de tijd en bron in op het cassettedeck. Zorg ervoor dat DOLBY NR naar wens is ingesteld op het deck.

Waarom wordt de cassette niet uitgeworpen?

Controleer of het deck is ingeschakeld (zet het aan met de I/⏻ knop). Druk vervolgens op de uitwerpknop (≅).

Kan ik de afstandsbediening van de installatie met het deck gebruiken?

Ja, als de afstandsbediening dezelfde knoppen heeft als het deck (▷, ◀, ■, enz.), kunt u het deck op afstand bedienen. Zorg ervoor dat de functie van de installatie op 'TAPE' is ingesteld.

Welke aansluitingen zijn nodig om het deck aan de installatie te koppelen?

Gebruik de meegeleverde audiokabels (sluit A op A en B op B aan) en de systeemkabeladapter (voor DHC-MD373/595) of de AU BUS-kabel (voor DHC-MD313/333). Sluit de netvoedingskabel aan na alle aansluitingen.

GEBRUIKSAANWIJZING TCTX595 SONY

Gebruiksaanwijzing NL

Bruksanvisning SE

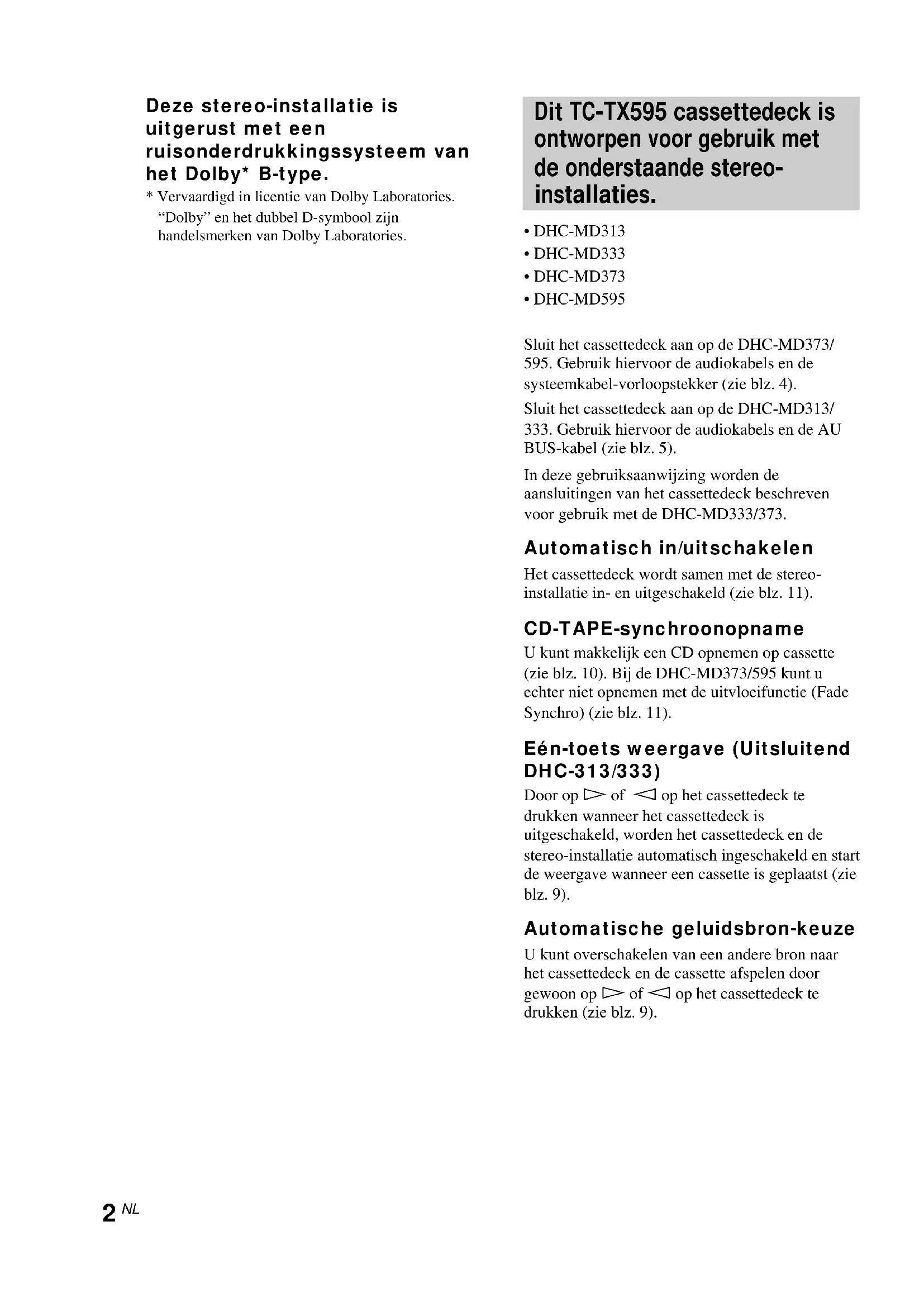

Deze stereo-installatie is uitgerust met een ruisonderdrukkingssysteem van het Dolby\* B-type.

* Vervaardigd in licentie van Dolby Laboratories. "Dolby" en het dubbel D-symbool zijn handelsmerken van Dolby Laboratories.

Dit TC-TX595 cassettedeck is ontworpen voor gebruik met de onderstaande stereo-installaties.

Sluit het cassettedeck aan op de DHC-MD373/595. Gebruik hiervoor de audiokabels en de systeemkabel-vorloopstekker (zie blz. 4).

Sluit het cassettedeck aan op de DHC-MD313/333. Gebruik hiervoor de audiokabels en de AU BUS-kabel (zie blz. 5).

In deze gebruiksaanwijzing worden de aansluitingen van het cassettedeck beschreven voor gebruik met de DHC-MD333/373.

Automatisch in/uitschakelen

Het cassettedeck wordt samen met de stereoinstallatie in- en uitgeschakeld (zie blz. 11).

CD-TAPE-synchroonopname

U kunt makkelijk een CD opnemen op cassette (zie blz. 10). Bij de DHC-MD373/595 kunt u echter niet opnemen met de uitvloeifunctie (Fade Synchro) (zie blz. 11).

Eén-toets weergave (Uitsluitend DHC-313/333)

Door op ▷ of ◀ op het cassettedeck te drukken wanneer het cassettedeck is uitgeschakeld, worden het cassettedeck en de stereo-installatie automatisch ingeschakeld en start de weergave wanneer een cassette is geplaatst (zie blz. 9).

Automatische geluidsbron-keuze

U kunt overschakelen van een andere bron naar het cassettedeck en de cassette afspelen door gewoon op ▷ of ◀ op het cassettedeck te drukken (zie blz. 9).

Schakelklok-funkties

U kunt ontwaken met muziek of een radioprogramma opnemen op een vooraf bepaald tijdstip. Meer uitleg hierover vindt u onder "Ontwaken met muziek" en "Timergestuurde opname van radioprogramma's" in de gebruiksaanwijzing van de stereo-installatie.

Afstandsbediening

Indien de toetsen op de afstandsbediening die met de stereo-installatie is meegeleverd, dezelfde naam hebben als de toetsen op het cassettedeck, kunt u het cassettedeck ook met deze toetsen bedienen.

Inhoudsopgave

Voorbereidingen

Aansluiten op de stereo-installatie .... 4

Bediening

Afspelen van een cassette 8

Opnemen van een CD — CD-TAPE-synchroonopname ..... 10

Handmatig opnemen 11

Aanvullende informatie

Voorzorgsmaatregelen 12

Verhelpen van storingen 14

Aansluiten op de stereo-installatie

Stereo-installaties met cassetetape-bedieningsaansluiting (DHC-MD373/595)

Volg de onderstaande stappen 1 t/m 3, 5 t/m 7 om uw systeem aan te sluiten met behulp van de meegeleverde snoeren.

Audiokabels (meegeleverd) 1 2 Systeemkabel-verloopstekker (meegeleverd) 3 4 5 6 7 Achterpaneel van de TC-TX595 Netsnoer Achterpaneel van de DHC-MD373

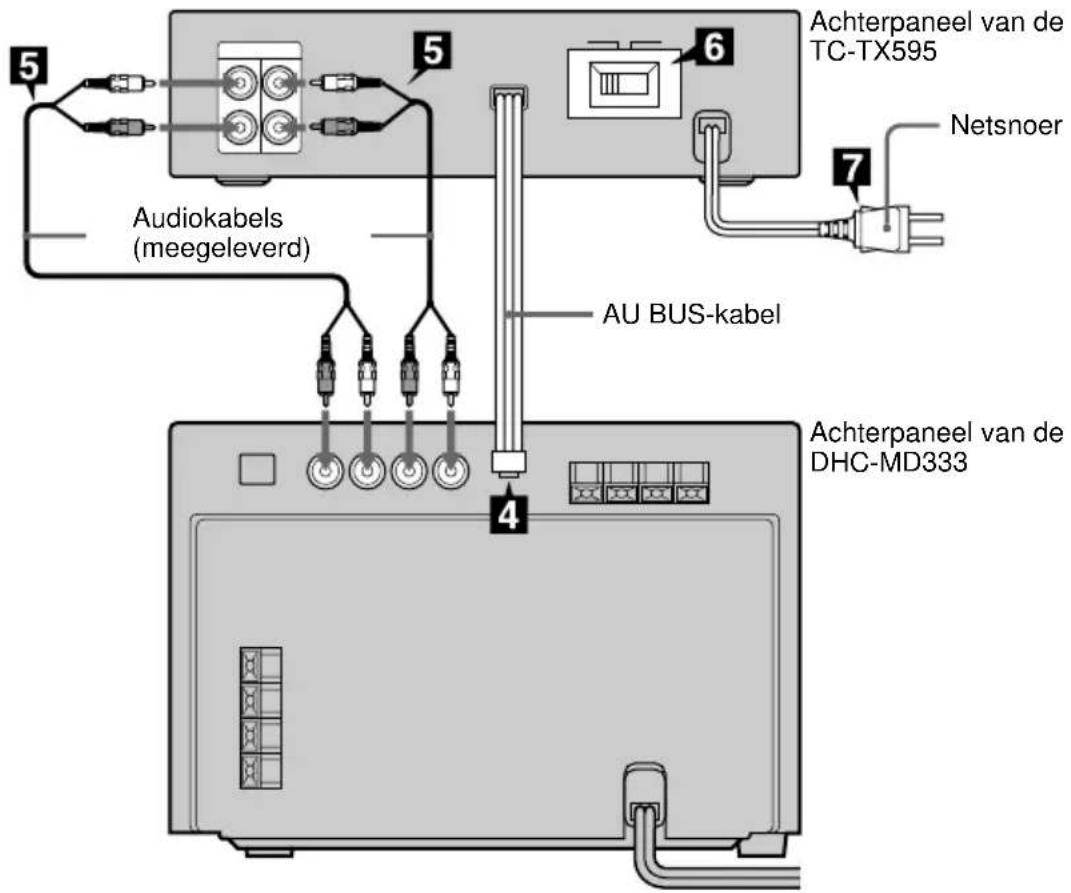

Stereo-installaties met AU BUS-aansluiting (DHC-MD313/333)

Volg de onderstaande stappen 4 t/m 7 om uw systeem aan te sluiten met behulp van de meegeleverde snoeren.

5 5 6 Audiokabels (meegeleverd) Au BUS-kabel 4 7 Netsnoer Achterpaneel van de TC-TX595 Achterpaneel van de DHC-MD333

Aansluiten op de DHC-MD373/595

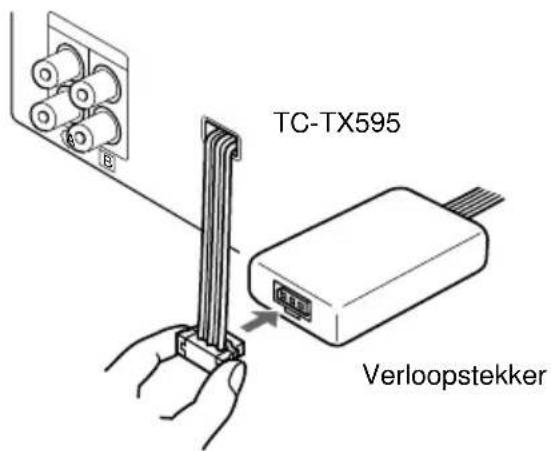

1 Sluit de AU BUS-kabel stevig aan op de systeemkabel-verloopstekker.

TC-TX595 Verloopstekker

2 Verwijder het verzegelingspapier van de achterkant van de systeemkabel-verloopstekker en bevestig de verloopstekker aan de DHC-MD373/595.

Plaats de verloopstekker zodanig dat deze niet in aanraking komt met de audiokabels. TC-TX595 Plaats de verloopstekker zodanig dat deze de ventilatieopeningen niet afdekt. DHC-MD373

Aansluiten op de stereo-installatie (vervolg)

3 Sluit de systeemkabel-verloopstekker stevig aan op de cassettebedienings-aansluiting op de DHC-MD373/595.

TC-TX595 DHC-MD373 Steek de stekker er stevig en helemaal in.

Opmerking

De systeemkabel-verloopstekker dient voor het aansluiten van de AU BUS-kabel zodat er signalen kunnen worden uitgewisseld tussen het cassettedeck en de DHC-MD373/595. Als u de systeemkabel-verloopstekker en de AU BUS-kabel niet goed aansluit, bestaat de kans dat het cassettedeck en de DHC-MD373/595 niet correct zullen functioneren.

Aansluiten op de DHC-MD313/333

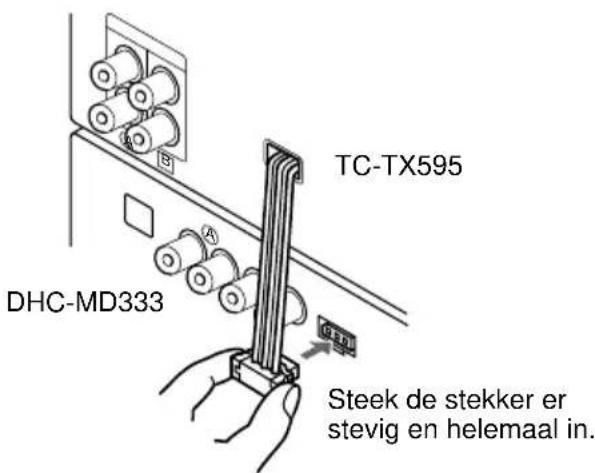

4 Sluit de AU BUS-kabel stevig aan op de AU BUS-aansluiting van de DHC-MD313/333.

TC-TX595 DHC-MD333 Steek de stekker er stevig en helemaal in.

Opmerking

De AU BUS-kabel dient om signalen uit te wisselen tussen het cassettedeck en de DHC-MD313/333. Als u de kabel niet goed aansluit, kunnen het cassettedeck en de DHC-MD313/333 eventueel niet correct functioneren.

5 Verbind Ⓐ met Ⓐ en Ⓑ met Ⓑ met behulp van de audiokabels. Steek de stekkers in de aansluitingen met dezelfde kleur.

De twee audiokabels zijn identiek, zodat u met elke kabel Ⓐ of Ⓑ kunt verbinden.

Achterpaneel van de DHC-MD373

Achterpaneel van de DHC-MD333

: signaalverloop

* Ⓐ → Ⓐ

De geluidssignalen van CD, MD en TUNER vloeien bij het opnemen via de stereo-installatie naar het cassettedeck.

**B→B

Het geluidssignaal van het cassettedeck vloeit bij het afspelen van een cassette naar de stereo-installatie.

De stekkers insteken

Steek de stekkers stevig in de aansluitingen.

Niet stevig vast Tot hier insteken.

6 Bij modellen met een spanningskeuzeschakelaar, zet de VOLTAGE SELECTOR in de stand die overeenkomt met de lokale netspanning.

110-120V VOLTAGE SELECTOR 220-240V

7 Steek de stekker in een stopcontact nadat u alle aansluitingen hebt verricht. Als de stekker niet in het stopcontact past, moet u de meegeleverde verloopstekker losmaken (uitsluitend voor modellen die zijn voorzien van een verloopstekker).

Geen geluid of de cassette neemt niet op wanneer u het toestel voor het eerst in gebruik neemt

Controleer of de stekkers stevig vastzitten.

• Als de stekkers niet stevig in beide Ⓐ-aansluitingen zitten, kan het geluid van de CD, MD en TUNER soms niet worden opgenomen op cassette.
• Als de stekkers niet stevig in beide B-aansluitingen zitten, kan het geluid van het cassettedeck soms niet worden beluisterd.

De stekkers van de audiokabels kunnen wat klemmen. Steek de stekkers in zoals afgebeeld bij "De stekkers insteken" in stap 5.

Bediening

Afspelen van een cassette

In dit cassettedeck kunt u cassettes afspelen van alle gangbare typen, TYPE I (normaalband), TYPE II (CrO2-band) en TYPE IV (metaalband), want het cassettedeck is voorzien van een automatische bandsoort-instelling (ATS ^1 ).

^1) ATS: Automatic Tape Selection.

Cassettedeck TC-TX595

2 4 DOLBY NR²) 3 Cassette indicator

2) Dit cassettedeck is uitgerust met het Dolby B-type ruisonderdrukkingssysteem.

1 Druk op I/⏻ (aan/uit-schakelaar) op de stereo-installatie om de stereo-installatie in te schakelen. Het cassettedeck wordt automatisch aangeschakeld.

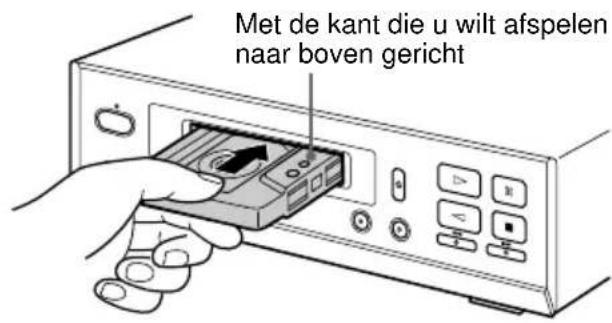

2 Breng een voorbespeelde cassette in.

Met de kant die u wilt afspelen naar boven gericht

3 Zet DIRECTION in de stand voor het afspelen van een enkele cassettekant. Zet de schakelaar in de stand voor het afspelen van beide cassettekanten.

4 Druk op ▷. Druk op ◀ om de onderkant af te spelen. FUNCTION schakelt automatisch over naar "TAPE" en de cassette begint te spelen.

^3) In deze stand worden beide cassettekanten vijfmaal achtereen weergegeven en dan stopt het deck automatisch.

Afspelen van een band door gebruikmaking van de stereo-installatie

Doe bij stap 4 het volgende:

1 Kies bij de stereo-installatie de band functie.
2 Druk op (TAPE) ▷ of (TAPE) ▶ op de afstandsbediening.

Om de onderkant af te spelen drukt u nogmaals op (TAPE) ▷ of (TAPE) ▶. Bij de DHC-MD313/333 dient u op ◀ te drukken.

Andere handelingen

Voor Doe het volgende

Stoppen met afspelen Druk op ■.
Pauzeren van de weergave	Druk op □□.Druk nogmaals om de weergave te hervatten.
Snel vooruitspoelen	Druk op ■, en vervolgens op ▶▶ voor de bovenkant.Druk op ■, en vervolgens op ◀◀ voor de onderkant.
Snel terugspoelen Druk op ■, en vervolgens op ◀◀ voor de bovenkant.Druk op ■, en vervolgens op ▶▶ voor de onderkant.
Zoeken naar een volgend muziekstuk* (AMS**)	Druk op ▶▶ voor de bovenkant, tijdens het afspelen.Druk op ◀◀ voor de onderkant, tijdens het afspelen.
Zoeken naar een vorig muziekstuk* (AMS**)	Druk op ◀◀ voor de bovenkant, tijdens het afspelen.Druk op ▶▶ voor de onderkant, tijdens het afspelen.
Uitnemen van de cassette	Druk op ≅ op het cassettedeck.
Het volume regelen Draai VOLUME op de stereo-installatie.

* U kunt geen gebruikmaken van de afstandsbediening die met de DHC-MD595 is meegeleverd.
**De Automatic Music Sensor (AMS) detecteert een blanco ruimte van meer dan vier seconden tussen muziekstukken om zo snel muziekstukken te detecteren.

Tips

• Als u op I/⏻ (aan/uit-schakelaar) op het cassettedeck drukt, wordt alleen het cassettedeck aangeschakeld. Druk op I/⏻ (aan/uit-schakelaar) op de stereo-installatie om de stereo-installatie in te schakelen.
• De cassette indicator licht rood op wanneer een cassette is ingebracht en dooft wanneer geen cassette is ingebracht.
• Door op ▷ of ◀ te drukken wanneer het cassettedeck is uitgeschakeld, wordt het cassettedeck automatisch aangeschakeld en start de weergave wanneer een cassette is ingebracht (één-toets weergave) (Uitsluitend DHC-MD313/333).
• Wanneer een cassette wordt ingebracht terwijl het cassettedeck is uitgeschakeld, wordt alleen het cassettedeck aangeschakeld. Druk op I/⏻ (aan/uitschakelaar) op de stereo-installatie om de stereo-installatie in te schakelen.
• Ook voor overschakelen van een andere geluidsbron op het cassettedeck hoeft u slechts even op ▷ of △ te drukken (automatische geluidsbron-keuze).
• Om de weergave automatisch te starten vanaf het begin van de cassette na snel vooruit of achteruit spoelen (Auto Play), drukt u op ▷ terwijl u ◀ ingedrukt houdt (voor de bovenkant) of drukt u op ◀ terwijl u ▶▶ ingedrukt houdt (voor de onderkant).
• Om te luisteren naar een cassette die is opgenomen met het Dolby-ruisonderdrukkingssysteem, zet u de DOLBY NR schakelaar in de "ON" stand.
• Met de timerfunctie van de stereo-installatie kunt u op een vooraf ingesteld tijdstip ontwaken met muziek. Meer uitleg vindt u onder "Ontwaken met muziek" in de gebruiksaanwijzing van de stereo-installatie. Bij het instellen van de dagtimer moet DOLBY NR zijn ingesteld op het cassettedeck.

Opmerking

De AMS-zoekfunktie kan wel eens niet goed werken in de volgende gevallen:

— als er tussen twee muziekstukken geen vier sekonden stilte is.
— de geluidsbron die wordt opgenomen op het rechter kanaal verschilt van die op het linker kanaal, zoals bij een KARAOKE cassette.
— langdurig laag volume.
— als het cassettedeck te dicht bij een TV-toestel staat.

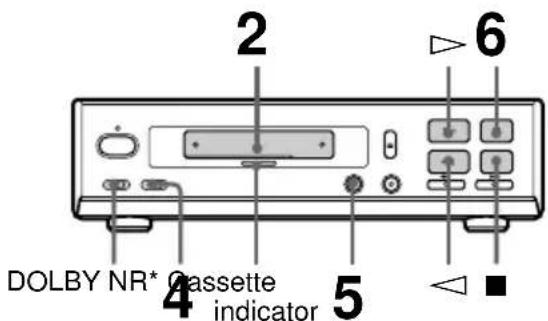

Opnemen van een CD

— CD-TAPE-synchroonopname

De CD SYNC toets maakt het opnemen van een CD op cassette bijzonder eenvoudig. Voor opnemen kunt u zowel TYPE I (normaalband) als TYPE II (CrO2-band) cassettes gebruiken, want het cassettedeck is voorzien van een automatische bandsoort-instelling.

Cassettedeck TC-TX595

2 6 DOLBY NR* Cassette indicator 4 5

* Dit cassettedeck is uitgerust met het Dolby B-type ruisonderdrukkingssysteem.

1 Druk op I/⏻ (aan/uit-schakelaar) op de stereo-installatie om de stereo-installatie in te schakelen. Het cassettedeck wordt automatisch aangeschakeld.

2 Breng een onbespeelde cassette in.

Met de kant die u wilt opnemen naar boven gericht

3 Plaats een CD in de lade van de CD-speler van de stereo-installatie.

4 Zet DIRECTION in de ⇌ stand voor het opnemen op een enkele cassettekant. Zet de schakelaar in de ⇌ stand voor het opnemen op beide cassettekanten. Als u voor opname op beide kanten kiest en de bovenkant halverwege een muziekstuk ten einde is, wordt het gehele muziekstuk vanaf het begin van de onderkant opnieuw opgenomen.

5 Druk op CD SYNC van het cassettedeck.

Het cassettedeck komt dan in de opnamepauzestand en de CD speler in de weergavepauzestand. De indicatoren op CD SYNC, ●REC, ▷ (voor de bovenkant) en Ⅲ toetsen lichten op. Als u wilt beginnen op te nemen op de onderkant, drukt u op ◀ (voor de onderkant) zodat de indicator op de ◀ toets oplicht.

6 Druk op Ⅱ van het cassettedeck.

Het opnemen begint. Als de bovenkant halverwege een muziekstuk ten einde is, wordt de cassette teruggespoeld en het muziekstuk vanaf het begin opnieuw opgenomen. Bij opname op beide kanten wordt dat muziekstuk daarna vanaf het begin van de onderkant opgenomen, en bij opname op één kant stopt de opname.

Stoppen met opnemen

Druk op ■ op het cassettedeck.

Tips

• Als u op I/⏻ (aan/uit-schakelaar) op het cassettedeck drukt, wordt alleen het cassettedeck aangeschakeld. Druk op I/⏻ (aan/uit-schakelaar) op de stereo-installatie om de stereo-installatie in te schakelen.
• Wanneer een cassette wordt ingebracht terwijl het cassettedeck is uitgeschakeld, wordt alleen het cassettedeck aangeschakeld. Druk op I/⏻ (aan/uitschakelaar) op de stereo-installatie om de stereo-installatie in te schakelen voor u begint op te nemen.
• De cassette indicator licht rood op wanneer een cassette is ingebracht en dooft wanneer geen cassette is ingebracht.
• Om de bandruis te onderdrukken zodat ook de zachtere hoge frekwenties zonder storing doorkomen, zet u de DOLBY NR schakelaar in de "ON" stand voor u stap 5 uitvoert.
• Als de bovenkant van de cassette ten einde is bij opname op beide kanten, voorkomt de uitvloeifunctie dat de opname plots wordt afgebroken (Fade Synchro) (Uitsluitend DHC-MD313/333). Het muziekstuk wordt dan opnieuw opgenomen vanaf het begin van de onderkant.

Opmerkingen

• Het is niet mogelijk tijdens het opnemen een andere geluidsbron te beluisteren.
• Bij opname op beide kanten, moet u altijd beginnen vanaf de bovenkant. Als u begint vanaf de onderkant, stopt de opname aan het eind van de onderkant.

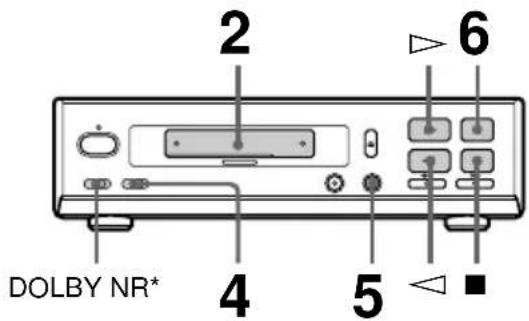

Handmatig opnemen

Bij handmatige opname kunt u alleen de gewenste muziekstukken opnemen van een CD of de opname starten halverwege de cassette. U kunt ook een radioprogramma of een MD opnemen.

Cassettedeck TC-TX595

2 6 DOLBY NR* 4 5

* Dit cassettedeck is uitgerust met het Dolby B-type ruisonderdrukkingssysteem.

1 Druk op I/⏻ (aan/uit-schakelaar) op de stereo-installatie om de stereo-installatie in te schakelen. Het cassettedeck wordt automatisch aangeschakeld.
2 Breng een onbespeelde cassette in.

Met de kant die u wilt opnemen naar boven gericht

3 Zet de functie van de stereo-installatie op de gewenste geluidsbron (bijvoorbeeld "CD", "MD", "AM" of "FM").

wordt vervolgd

Handmatig opnemen (vervolg)

4 Zet DIRECTION in de ⇌ stand voor het opnemen op een enkele cassettekant. Zet de schakelaar in de ⇌ stand voor het opnemen op beide cassettekanten.

5 Druk op ●REC van het cassettedeck. Het cassettedeck komt dan gereed te staan voor opname. De indicatoren op de ●REC, ▷ (voor de bovenkant) en □ toetsen lichten op. Als u wilt beginnen op te nemen op de onderkant, drukt u op ◀ (voor de onderkant) zodat de indicator op de ◀ toets oplicht.

6 Druk op □□ van het cassettedeck. Het opnemen begint. U kunt ook beginnen opnemen door op de toets ▷ of ◀ te drukken die oplicht.

7 Start het afspelen van de gekozen geluidsbron.

Voor Drukt u op

Stoppen met opnemen	■ van het cassettedeck.
Pauzeren van de opname	□□ van het cassettedeck.

Tips

• De cassette indicator licht rood op wanneer een cassette is ingebracht en dooft wanneer geen cassette is ingebracht.
• Om de bandruis te onderdrukken zodat ook de zachtere hoge frekwenties zonder storing doorkomen, zet u de DOLBY NR schakelaar in de "ON" stand voor u stap 5 uitvoert.
• Met de timerfunctie van de stereo-installatie kunt u radioprogramma's opnemen op een vooraf ingesteld tijdstip. Meer uitleg vindt u onder "Timergestuurde opname van radioprogramma's" in de gebruiksaanwijzing van de stereo-installatie. Bij het instellen van de timer moeten DOLBY NR en DIRECTION mode zijn ingesteld op het cassettedeck.

Aanvullende informatie

Voorzorgsmaatregelen

Stroomvoorziening (Bij modellen met een spanningskeuzeschakelaar)

Kontroleer, alvorens het cassettedeck in gebruik te nemen, of de bedrijfsspanning van het apparaat overeenkomt met de plaatselijke netspanning.

Veiligheid

• Zolang de stekker van het netsnoer in het stopkontakt zit, blijft het toestel onder spanning, ook al is het uitgeschakeld.
• Trek de stekker uit het stopkontakt wanneer u denkt het apparaat geruime tijd niet te gebruiken. Pak de stekker vast om deze uit het stopkontakt te trekken. Trek nooit aan het snoer.
• Mocht er vloeistof of een voorwerp in het inwendige van het apparaat terechtkomen, verbreek dan de aansluiting op het stopkontakt en laat het cassettedeck eerst door een deskundige nakijken alvorens dit weer in gebruik te nemen.
• Het netsnoer mag uitsluitend worden vervangen in een erkende werkplaats.

Opstelling

• Zet het cassettedeck op een plaats met voldoende ventilatie om oververhitting van de inwendige onderdelen te voorkomen, in het belang van een langdurige betrouwbare werking.
• Zorg dat het apparaat zo goed mogelijk horizontaal staat.
• Plaats het apparaat niet ergens waar het blootgesteld wordt aan:
  — extreme hitte of koude
  — stof of vuil
  — erg veel vocht
  — heftige trillingen
  — direkte zonnestraling

Alvorens u een cassette in het deck plaatst

Zorg dat eventuele lussen in de band zijn strakgetrokken. Anders zou de band in het mechanisme verwikkeld kunnen raken, met kans op ernstige schade.

Betreffende cassettes langer dan 90 minuten

De uiterst dunne band in deze cassettes kan gemakkelijk uitrekken en in het bandloopwerk verstrikt raken. Bij gebruik van een dergelijke cassette mag u de band niet te vaak stoppen, snelspoelen en weer starten.

Beveiligen van uw bandopnamen

Om een cassette tegen per ongeluk wissen of abusievelijk opnemen te beveiligen, breekt u het wispreventienokje uit voor cassettekant A of B, zoals in de afbeelding is aangegeven.

Nokje van kant B Bandsoort- uitsparingen Wispreventie nokje van kant A Kant A Breek het wispreventie nokje van kant A uit

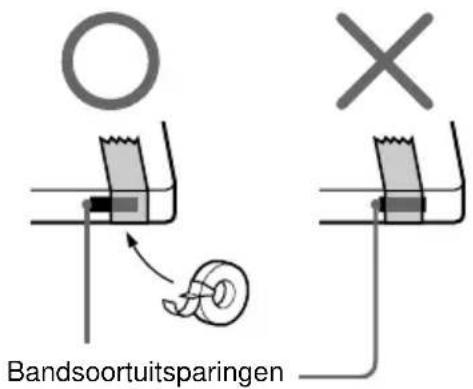

Als u een aldus beveiligde cassette later weer voor opnemen wilt gebruiken, kunt u de ontstane opening(en) met een stukje plakband afdekken. Let evenwel op dat u de bandsoortuitsparingen niet afdekt, want hiermee detecteert het cassettedeck het type band.

Bandsoortuitsparingen

Reinigen van de koppen

Het verdient aanbeveling de koppen na iedere tien gebruiksuren te reinigen.

Verontreinigde koppen en bandloopwerk veroorzaken:

— vervorming in de weergave
— verminderde geluidssterkte
— af en toe wegvallend geluid
— onvolledig wissen van de band
— tegenvallende opnameresultaten.

Maak de bandkoppen schoon voor een belangrijke opname of na het afspelen van een oude cassette. Reinig de bandkoppen met een in de audiohandel verkrijgbare reinigingscassette, van het droge of het vloeistof-type. Zie voor nadere bijzonderheden de gebruiksaanwijzing van de reinigingscassette.

Demagnetiseren van de koppen

Na 20 à 30 gebruiksuren, of bij een hoorbaar verlies aan hoge tonen en/of toename van ruis, dient u de bandkoppen en alle metalen onderdelen van het bandloopwerk te demagnetiseren met een in de audiohandel verkrijgbare demagnetiseercassette. Zie voor nadere bijzonderheden de gebruiksaanwijzing van de demagnetiseercassette.

Reinigen van de ombouw

Veeg de behuizing van het apparaat schoon met een zacht doekje, licht bevochtigd met wat milde vloeibare zeep.

Gebruik geen krachtige oplosmiddelen, zoals tri of thinner, aangezien deze de afwerking van het apparaat kunnen aantasten.

Mocht u verder nog vragen of problemen met de bediening van uw stereo-installatie hebben, aarzel dan niet kontakt op te nemen met de dichtstbijzijnde Sony handelaar.

Verhelpen van storingen

Mocht er zich bij het gebruik van het cassettedeck een probleem voordoen, neem de volgende lijst van kontrolepunten dan even door.

Kontroleer echter eerst of het netsnoer stevig is aangesloten en of alle aansluitingen van de luidsprekers in orde zijn.

Is het probleem niet zo eenvoudig te verhelpen, neem dan a.u.b. kontakt op met uw dichtstbijzijnde Sony handelaar.

De bedieningstoetsen op het cassettedeck werken niet.

• Druk op de bedieningstoetsen nadat 11 stopt met knipperen. (De toetsen op het cassettedeck werken niet gedurende ongeveer twee seconden nadat het cassettedeck is aangeschakeld.)
• Er is geen cassette ingebraeht. Breng een cassette in.

Het afspelen of opnemen begint niet.

• De band zit te los. Trek de lussen in de band strak.
• De bandkoppen zijn vuil. Reinig de koppen.
• Controleer of de audiokabels correct zijn aangesloten (zie blz. 7).

Het opnemen begint niet.

• Er is geen cassette ingebracht. Breng een cassette in.
• Het wispreventienokje is verwijderd. Bedek de ontstane opening met kleefband (zie blz. 13).
• Het einde van de band is bereikt.

Het opnemen of afspelen gaat mis of de geluidssterkte loopt terug.

• De bandkoppen zijn vuil. Reinig de koppen.
• De opname/weergavekop is gemagnetiseerd. Demagnetiseer de bandkoppen.

Oude opnamen worden niet afdoende gewist.

• De opname/weergavekop is gemagnetiseerd. Demagnetiseer de bandkoppen.

Overmatige snelheidsfluktuaties of wegvallend geluid.

- De capstans in het cassettedeck zijn vuil. Reinig ze met een reinigingscassette.

Toename van ruis of slechte weergave van de hoge tonen.

• De opname/weergavekop is gemagnetiseerd. Demagnetiseer de bandkoppen (zie blz. 13).
• Zet het cassettedeck verder weg van een TV-toestel of videorecorder.

Het geluid klinkt vervormd.

• Zet DOLBY NR in dezelfde stand als die waarin de cassette werd opgenomen.
• Zet het cassettedeck verder weg van een TV-toestel of videorecorder.

Er klinkt geen geluid.

• De stekker zit niet in het stopcontact.
• Controleer of de audiokabels correct zijn aangesloten (zie blz. 7).

De met de stereo-installatie meegeleverde afstandsbediening werkt niet.

• Bij de stereo-installatie is niet de functie "TAPE" gekozen.
• Controleer of de systeemkabel-verloopstekker/AU BUS-kabel correct is aangesloten (zie blz. 5 of 6).

De Automatische geluidsbron-keuze of One Touch Play (uitsluitend DHC-MD313/333) werkt niet.

- Controleer of de systeemkabel-verloopstekker/AU BUS-kabel correct is aangesloten (zie blz. 5 of 6).

De synchrone bedieningsfuncties van de stereo-installatie, zoals CD-TAPE-synchroonopname, werken niet.

- Controleer of de systeemkabel-verloopstekker/AU BUS-kabel correct is aangesloten (zie blz. 5 of 6).

De ingebrachte band wordt niet uitgeworpen.

- I/⏻ (aan/uit-schakelaar) van de cassettedeck staat op OFF. Druk op I/⏻ (aan/uit-schakelaar) om de cassettedeck in te schakelen, druk daarna op ≜.

De cassette indicator knippert.

- Druk op I/⏻ (aan/uit-schakelaar) om de cassettedeck uit te schakelen, en daarna opnieuw op I/⏻ (aan/uit-schakelaar) de cassettedeck weer in te schakelen.

Technische gegevens

Opnamesysteem 4 sporen, 2 kanalen stereo

Frekwentiebereik (zonder Dolby ruisonderdrukking)

50 - 14.000 Hz (± 3 dB), met Sony

TYPE I (normaalband) cassette

50 - 15.000 Hz (± 3 dB), met Sony

TYPE II (CrO2-band) cassette

Snelheidsfluktuaties ±0,13% Gewogen piekniveau

(IEC)

0,07% Gewogen R.M.S. (NAB)

±0,2% Gewogen piekniveau (DIN)

Ingangen TAPE IN (tulpstekkerbussen):

ingangsimpedantie 47 kOhm

Uitgangen TAPE OUT (tulpstekkerbussen):

uitgangsspanning 550 mV

belastingsimpedantie 47 kOhm

Algemeen

Stroomvoorziening

Model voor Europese landen:

220 - 230 V AC, 50/60 Hz

Andere modellen: 110 – 120 V of 220 – 240 V AC,

50/60 Hz

instelbaar met

spanningskeuzeschakelaar

Stroomverbruik 12 W

Afmetingen

(b/h/d) inkl. uitstekende

onderdelen en knoppen

Gewicht Ong. 2,5 kg

Bijgeleverd toebehoren: Audiokabels (2)

Systeemkabel-verloopstekker (1)

Wijzigingen in ontwerp en technische gegevens

voorbehouden, zonder kennisgeving.
