BRUKSANVISNING TCTX595 SONY

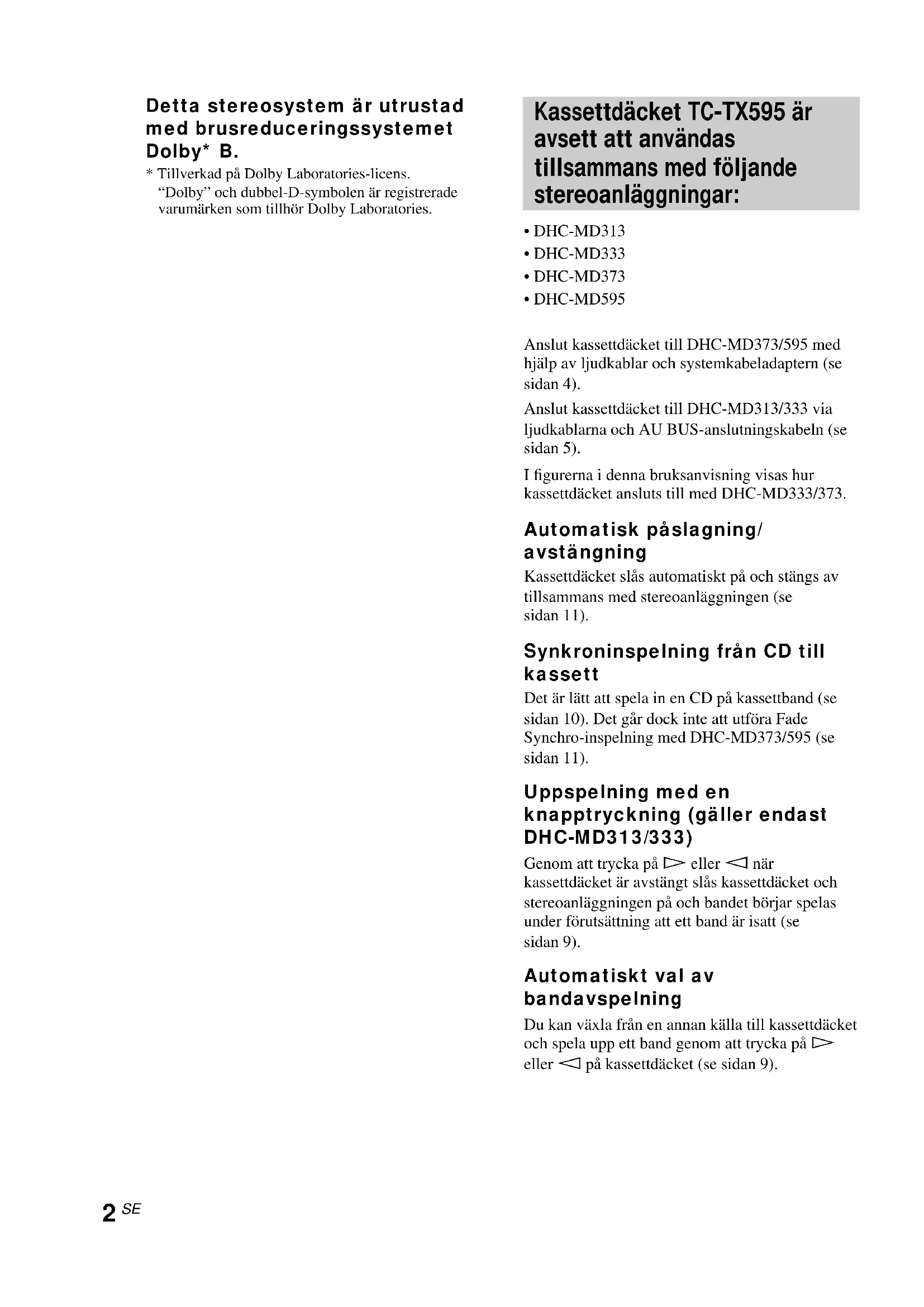

Detta stereosystem är utrustad med brusreduceringssystemet Dolby* B.

• Tillverkad på Dolby Laboratories-licens. “Dolby” och dubbel-D-symbolen är registrerade varumärken som tillhör Dolby Laboratories. Kassettdäcket TC-TX595 är avsett att användas tillsammans med följande stereoanläggningar:

• DHC-MD595 Anslut kassettdäcket till DHC-MD373/595 med hjälp av ljudkablar och systemkabeladaptern (se sidan 4). Anslut kassettdäcket till DHC-MD313/333 via ljudkablarna och AU BUS-anslutningskabeln (se sidan 5). I figurerna i denna bruksanvisning visas hur kassettdäcket ansluts till med DHC-MD333/373. Automatisk påslagning/ avstängning Kassettdäcket slås automatiskt på och stängs av tillsammans med stereoanläggningen (se sidan 11). Synkroninspelning från CD till kassett Det är lätt att spela in en CD på kassettband (se sidan 10). Det går dock inte att utföra Fade Synchro-inspelning med DHC-MD373/595 (se sidan 11). Uppspelning med en knapptryckning (gäller endast DHC-MD313/333) Genom att trycka på H eller h när kassettdäcket är avstängt slås kassettdäcket och stereoanläggningen på och bandet börjar spelas under förutsättning att ett band är isatt (se sidan 9). Automatiskt val av bandavspelning Du kan växla från en annan källa till kassettdäcket och spela upp ett band genom att trycka på H eller h på kassettdäcket (se sidan 9).3

• Timerstyrd manövrering Du kan vakna till musik eller till ett radioprogramvid en bestämd tidpunkt. Se ”Vakna till musik”och ”Timerinspelning av radioprogram” istereoanläggningens bruksanvisning. Fjärrkontroll Om det finns knappar på fjärrkontrollen sommedföljde stereoanläggningen med samma namnsom kontrollerna på kassettdäcket, går det att styrakassettdäcket med de knapparna. Innehåll Förberedelserna Anslutningarna p. 4
• Tillvägagångssättet Bandavspelning p. 8
• Inspelning av CD-musik— Synkroninspelning från CD tillkassett p. 10
• Manuell inspelning p. 11
• Övrigt Att observera p. 12
• Felsökning p. 14
• Tekniska data p. 154

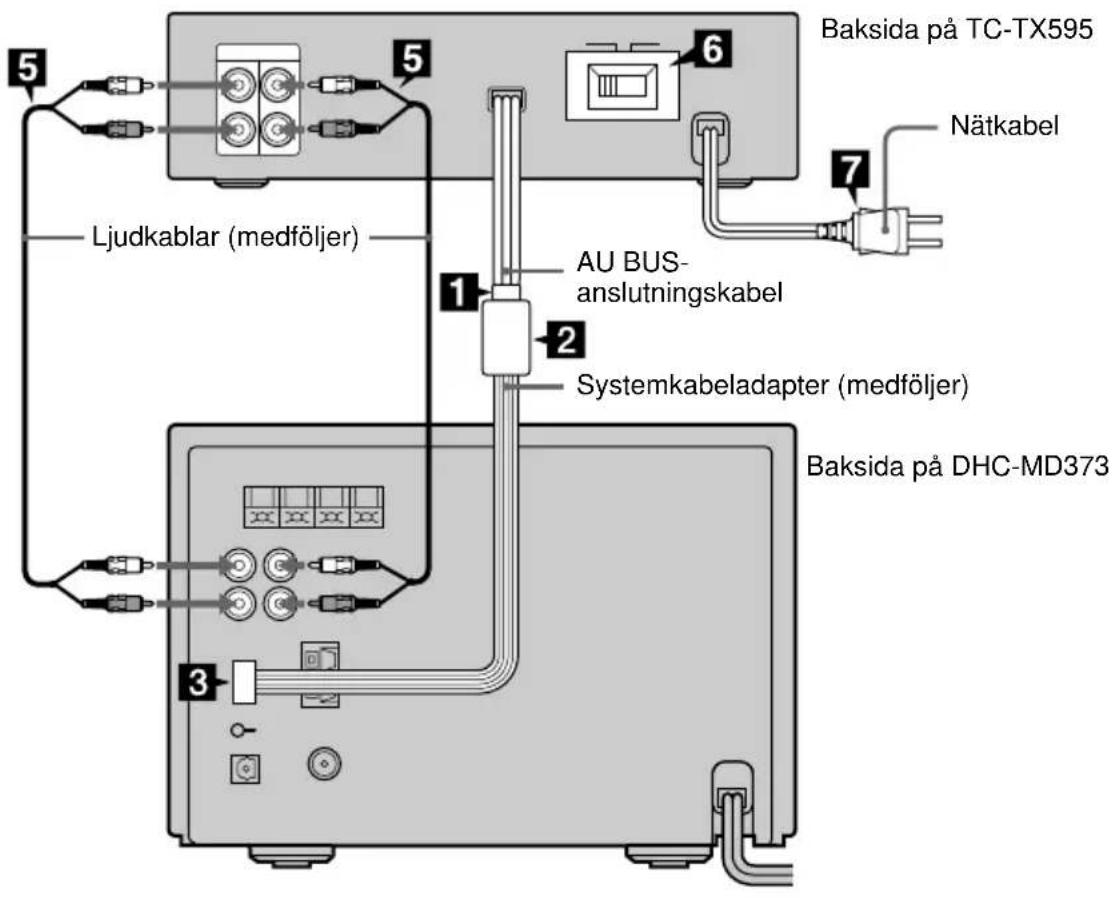

Förberedelserna Anslutningarna Stereoanläggningar med TAPE CONTROL-uttag (DHC-MD373/595) Utför steg 1 till 3, 5 till 7 nedan för att ansluta anläggningen med hjälp av medföljande sladdar. Ljudkablar (medföljer) AU BUS- anslutningskabel Baksida på TC-TX595 Nätkabel Systemkabeladapter (medföljer) Baksida på DHC-MD3735

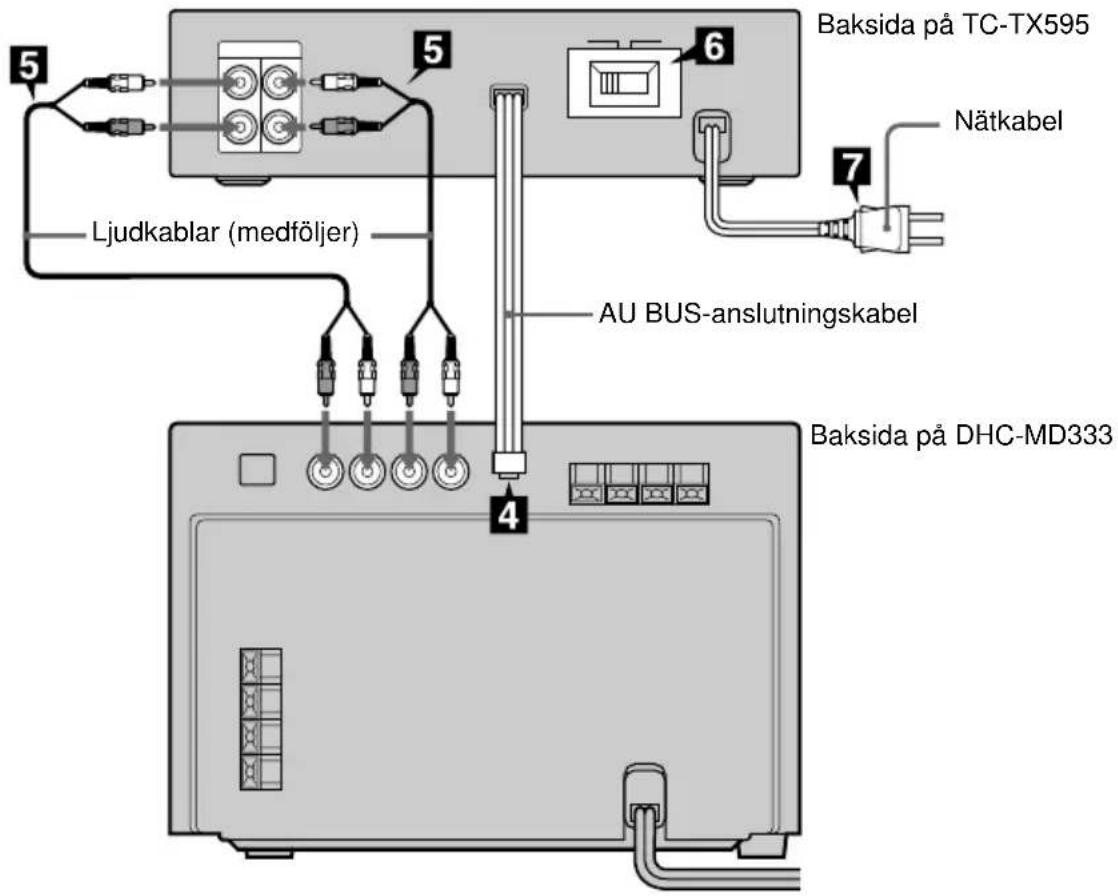

Stereoanläggningar med AU BUS-uttag (DHC-MD313/333) Utför steg 4 till 7 nedan för att ansluta anläggningen med hjälp av medföljande sladdar. Ljudkablar (medföljer) Baksida på TC-TX595 Nätkabel AU BUS-anslutningskabel Baksida på DHC-MD333 Anslutning till DHC-MD373/

TC-TX595 Adapter 2 Skala av skyddspapperet från systemkabeladapterns baksida och sätt fast adaptern på DHC-MD373/595.

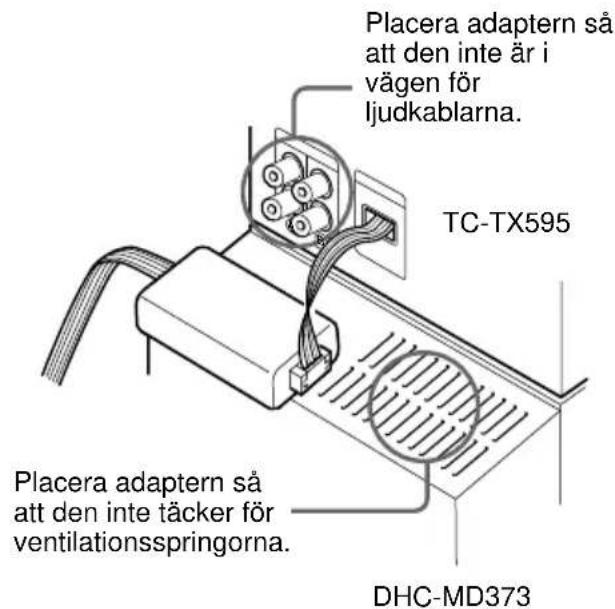

Placera adaptern så att den inte täcker för ventilationsspringorna. Placera adaptern så att den inte är i vägen för ljudkablarna. TC-TX595 DHC-MD373 forts.6

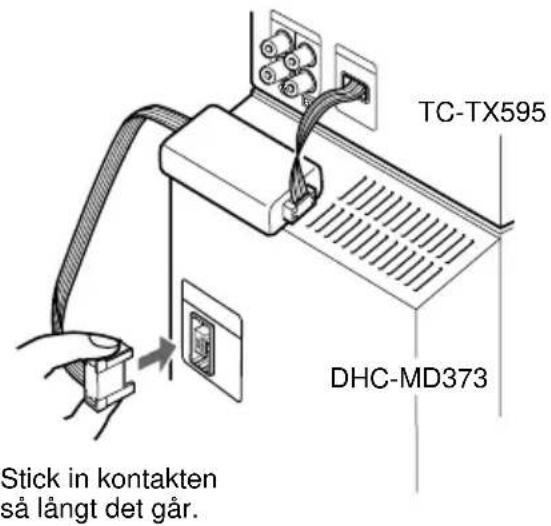

Anslutningarna (forts.) Stick in kontakten så långt det går. TC-TX595 OBS! Systemkabeladaptern används för att ansluta AU BUS-anslutningskabeln som i sin tur används för att utbyta signaler mellan kassettdäcket och DHC- MD373/595. Om systemkabeladaptern och AU BUS- anslutningskabeln inte är ordentligt anslutna kan det hända att kassettdäcket och DHC-MD373/595 inte fungerar som de ska. DHC-MD373 Anslutning till DHC-MD313/

TC-TX595 DHC-MD333 Stick in kontakten så långt det går. OBS! AU BUS-anslutningskabeln används för att utbyta signaler mellan kassettdäcket och DHC-MD313/333. Om du inte ansluter kabeln ordentligt kan det hända att kassettdäcket och DHC-MD313/333 inte fungerar som de ska.7

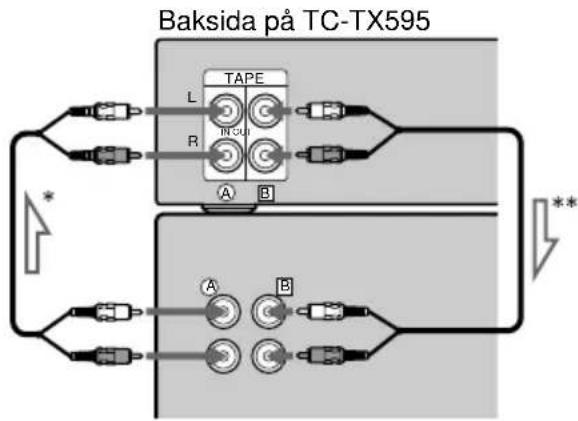

5 Anslut A till A och B till B med ljudkablarna. Sätt i kontakterna i uttagen med samma färg. Ljudkablarna är identiska så det spelar ingen roll vilken kabel som används till A och B. Baksida på TC-TX595 TAPE

Baksida på DHC-MD333 L : ljudflöde

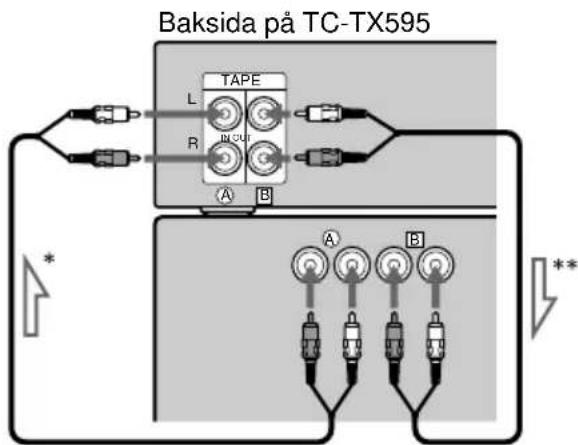

• A l A Ljudsignalerna från CD, MD och TUNER går genom stereoanläggningen till kassettdäcket när du spelar in ett kassettband. ** B l B Ljudsignalerna från kassettdäcket går igenom stereoanläggningen när du spelar upp en kassett. Sätta i kontakter Sätt i kontakterna ordentligt i uttagen. Inte ordentligt isatt Skjut in längre här. 6 Ställ in VOLTAGE SELECTOR på den lokala nätspänningen (gäller endast modeller som är försedda med en spänningsomkopplare).

220-240VVOLTAGE SELECTOR110-120V

7 Anslut nätkabeln till ett vägguttag när du har gjort övriga anslutningar. Om kontakten till kassettdäcket inte passar i vägguttaget tar du bort adaptern från kontakten (gäller endast modeller som är försedda med en adapter). Om det inte hörs något ljud eller om bandet inte spelas in Kontrollera att alla kontakter sitter i ordentligt.

• Om kontakterna inte sitter i ordentligt i båda A-uttagen kan det uppstå fel när du spelar in en ljudet från en CD, MD eller TUNER på band.

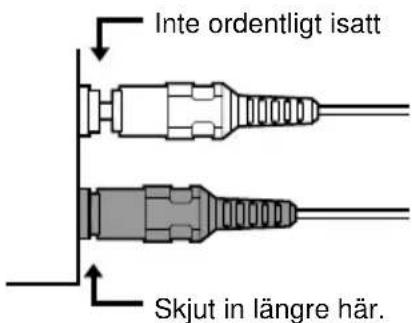

• Om kontakterna inte sitter i ordentligt i båda B-uttagen kan det uppstå fel när du lyssnar på kassettdäcket. Kontakterna till ljudkablarna kan sitta hårt. Sätt i kontakterna som visas i bilden i steg 5 under ”Sätta i kontakter”.8

Tillvägagångssättet Bandavspelning Kassetterna TYPE I (normalband), TYPE II (CrO2) eller TYPE IV (metallband) kan användas i detta däck. Automatiken ATS

känner automatiskt av bandtypen.

ATS: automatisk bandtypsväljare.Kassettdäck TC-TX595 24SA

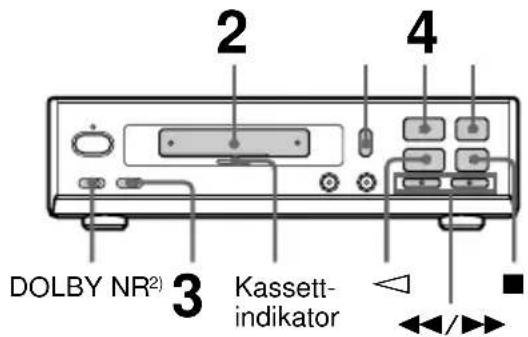

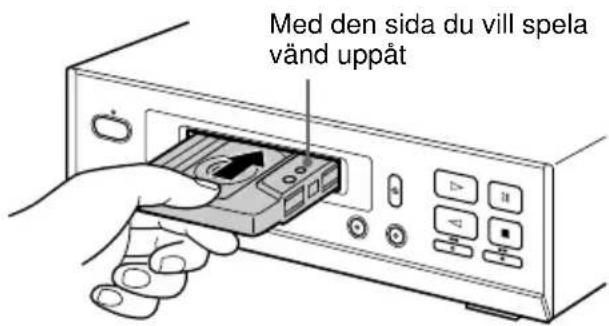

DOLBY NR Kassett-indikator Kassettdäcket är utrustat medbrusreduceringssystemet Dolby typ B. 1 Tryck på ?/1 (strömbrytare) på stereoanläggningen för att slå på stereoanläggningen. Kassettdäcket slås på automatiskt. 2 Sätt i ett inspelat kassettband. Med den sida du vill spelavänd uppåt 3 Ställ DIRECTION i läget g för bandavspelning på en kassettsida. Ställ i läget s

för att spela av kassettens båda sidor i följd. 4 Tryck på H. Tryck på h för att spela motsatt sida. FUNCTION övergår automatiskt till ”TAPE” och sedan spelas bandet upp.

Bandavspelningen avbryts efter att kassettens bådasidor spelats av fem gånger i följd. För att spela ett band med hjälp av stereoanläggningen Gör på följande sätt i steg 4: 1 Ställ in stereoanläggningens funktionsläge på kassettdäcket. 2 Tryck på (TAPE) H eller (TAPE) N på fjärrkontrollen. Tryck en gång till på (TAPE) H eller (TAPE) N för att spela baksidan. Tryck på h för DHC-MD313/333.9

Övriga funktioner För att Gör så hår: Avbryta band- avspelning Tryck på x. Göra paus Tryck på S. Tryck en gång till för att fortsätta uppspelning. Snabbspola bandet framåt Tryck på x sedan på M för framsidan. Tryck på x sedan på m för baksidan. Snabbspola bandet bakåt Tryck på x sedan på m för framsidan. Tryck på x sedan på M för baksidan. Hitta ett efterföljande spår* (AMS**) Tryck på M för framsidan under uppspelning. Tryck på m för baksidan under uppspelning. Hitta ett föregående spår* (AMS**) Tryck på m för framsidan under uppspelning. Tryck på M för baksidan under uppspelning. Ta ur kassetten Tryck på A på kassettdäcket. Justera ljudvolymen Vrid på VOLUME på stereoanläggningen.

• Det går inte att använda fjärrkontrollen som medföljer DHC-MD595. **AMS-funktionen hittar ett tomt avsnitt på över fyra sekunder mellan spår för att snabbt hitta dem. Tips

• När du trycker på ?/1 (strömbrytare) på kassettdäcket, slås bara kassettdäcket på. Tryck på ?/1 (strömbrytare) på stereoanläggningen för att slå på stereoanläggningen.

• Kassettindikatorn lyser rött när ett kassettband sätts i och slocknar när inget band finns isatt.

• Om du trycker på H eller h när kassettdäcket är avstängt, slås det på automatisk och bandet börjar spelas under förutsättning att ett band är isatt (uppspelning med en knapptryckning) (gäller endast DHC-MD313/333).

• Om du sätter i ett kassettband när strömmen är avslagen slås endast kassettdäcket på. Tryck på ?/1 (strömbrytare) på stereoanläggningen för att slå på stereoanläggningen.

• Tryck på H eller h under pågående ljudåtergivning för att gå över till bandavspelning (automatiskt val av ljudkälla).

• Om du vill att bandet ska spelas upp automatiskt när det har snabbspolats (Auto Play) trycker du på H samtidigt som du håller m intryckt (för framsidan) eller trycker på h samtidigt som du håller M intryckt (för baksidan).

• Ställ in DOLBY NR på ON för att lyssna på ett band som är inspelat med Dolby brusreducering.

• Med hjälp av stereoanläggningens timerfunktion kan du vakna till musik vid en bestämd tidpunkt. Se ”Vakna till musik” i stereoanläggningens bruksanvisning för närmare information. När du ställer in väckningstimern måste DOLBY NR vara inställd på kassettdäcket. OBS! Musiksökningen misslyckas i följande fall: — när det tysta avsnittet mellan två melodier är fyra sekunder eller kortare, — ljudet på höger kanal skiljer sig från det på vänster kanal, som t ex på KARAOKE-band, — låg volym eller svagt ljud består en längre tid, — tv:n står för nära däcket.10

Inspelning av CD-musik — Synkroninspelning från CD till kassett Med knappen CD SYNC är det enkelt att spela inCD-musik på ett kassettband. Kassetterna TYPE I(normalband) eller TYPE II (CrO2) kan användas.Valet av bandtypen sker automatiskt.Kassettdäck TC-TX595

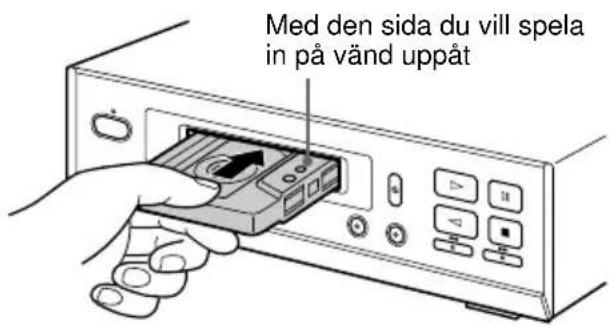

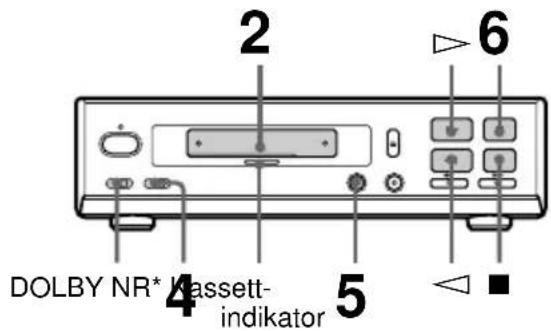

DOLBY NR* Kassett-indikator* Kassettdäcket är utrustat medbrusreduceringssystemet Dolby typ B. 1 Tryck på ?/1 (strömbrytare) på stereoanläggningen för att slå på stereoanläggningen. Kassettdäcket slås på automatiskt. 2 Sätt i ett tomt kassettband. Med den sida du vill spela in på vänd uppåt 3 Lägg i en CD i skivfacket på stereoanläggningens CD-spelare. 4 Ställ DIRECTION i läget g för inspelning på en kassettsida. Ställ i läget s för inspelning på kassettens båda sidor i följd. Om du väljer inspelning på båda sidorna ochden första sidan tar slut mitt under ett spår,spelas hela det spåret in en gång till frånbörjan på baksidan. 5 Tryck på CD SYNC på kassettdäcket. Kassettdäcket kopplas om till beredskap förinspelningsstart och CD-spelaren förljudåtergivningsstart. Indikatorerna påCD SYNC, zREC, H (framsidan) och Sknapparna tänds.Om du vill spela in från baksidan trycker dupå h (för baksidan) så att indikatorn påknappen h tänds. 6 Tryck på S på kassettdäcket. Inspelningen sätts igång.Om inspelningen på framsidan tar slut mittunder ett spår spolas bandet tillbaka och detspåret spelas in en gång till från början. Vidinspelning på båda sidorna startar därefterinspelningen på baksidan med det spåret. Vidinspelning på bara en kassettsida avbrytsinspelningen. Hur en pågående inspelning avbryts Tryck på x på kassettdäcket.11

• När du trycker på ?/1 (strömbrytare) påkassettdäcket, slås bara kassettdäcket på. Tryck på?/1 (strömbrytare) på stereoanläggningen för attslå på stereoanläggningen.• Om du sätter i ett kassettband när strömmen äravslagen slås endast kassettdäcket på. Tryck på ?/1(strömbrytare) på stereoanläggningen för att slå påstereoanläggningen före inspelningen.• Kassettindikatorn lyser rött när ett kassettband sättsi och slocknar när inget band finns isatt.• Om du vill minska bruset i den lägre diskanten såställ in DOLBY NR på ON före steg 5.• Om bandet har kommit till slutet på framsidan vidinspelning av båda sidorna gör uttoningsfunktionenatt spåret inte slutar tvärt i slutet av bandet (FadeSynchro) (gäller endast DHC-MD313/333). Spåretspelas in igen från början av baksidan. OBS!
• Under pågående inspelning går det inte att lyssna pånågon annan ljudkälla.• När du spelar in på båda sidorna måste du se till attbörja på framsidan. Om du börjar på baksidanavslutas inspelningen vid slutet av baksidan. Manuell inspelning Med manuell inspelning kan du spela in dinafavoritsonger från en CD eller starta inspelningenfrån mitten av bandet. Du kan även spela in ettradioprogram eller en MD.Kassettdäck TC-TX595

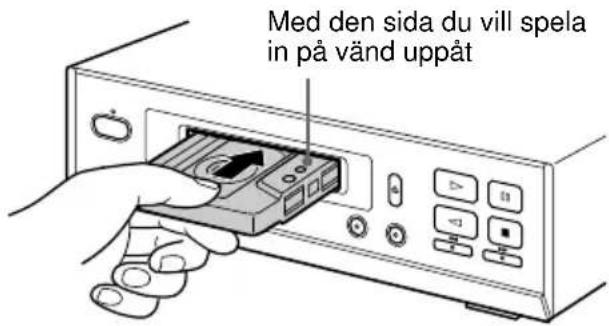

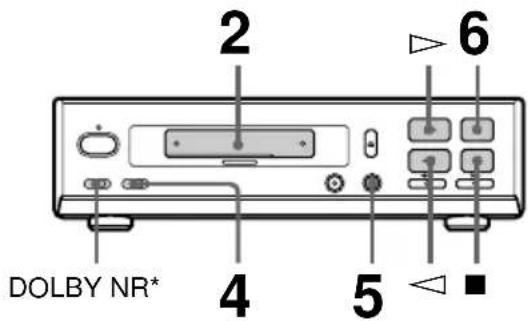

DOLBY NR** Kassettdäcket är utrustat medbrusreduceringssystemet Dolby typ B. 1 Tryck på ?/1 (strömbrytare) på stereoanläggningen för att slå på stereoanläggningen. Kassettdäcket slås på automatiskt. 2 Sätt i ett tomt kassettband. Med den sida du vill spela in på vänd uppåt forts.12

3 Ställ in stereoanläggningen på önskad ljudkälla (t.ex. ”CD”, ”MD”, ”AM” eller ”FM”). 4 Ställ DIRECTION i läget g för inspelning på en kassettsida. Ställ i läget s för inspelning på kassettens båda sidor i följd. 5 Tryck på zREC på kassettdäcket. Kassettdäcket kopplas om till beredskap förinspelningsstart. Indikatorerna på zREC, H (framsidan) och S knapparna tänds. Om du vill spela in från baksidan trycker dupå h (för baksidan) så att indikatorn påknappen h tänds. 6 Tryck på S på kassettdäcket. Inspelningen sätts igång.Du kan också spela in genom att trycka påknapparna H eller h. 7 Starta ljudåtergivningen på ljudkällan. För att Tryck påAvbryta inspelning x på kassettdäcket.Koppla in pausen S på kassettdäcket. Tips

• Kassettindikatorn lyser rött när ett kassettband sättsi och slocknar när inget band finns isatt.• Om du vill minska bruset i den lägre diskanten såställ in DOLBY NR på ON före steg 5.• Med hjälp av stereoanläggningens timerfunktionkan du spela in radioprogram vid en bestämdtidpunkt. Se ”Timerinspelning av radioprogram” istereoanläggningens bruksanvisning för närmareinformation. När du ställer in timerinspelning måsteDOLBY NR och DIRECTION vara inställda påkassettdäcket. Manuell inspelning (forts.) Övrigt Att observera Angående nätanslutning (gäller endast modeller som är försedda med en spänningsomkopplare) Kontrollera, innan kassettdäcket tas bruk, attmärkspänningen stämmer överens med lokalnätspänning. Angående säkerhet
• Enheten är inte bortkopplad från strömkällan(elnätet) under den tid som den är kopplad tillvägguttaget, även om själva spelaren är avstängd.• Koppla ur kassettdäcket från nätuttaget närkassettdäcket inte skall användas under en längretidsperiod. Dra i kontakten, aldrig i kabeln, för attkoppla ur nätkabeln.• Koppla ur kassettdäcket från nätuttaget om duskulle råka tappa någonting eller spilla vätska ikassettdäcket. Låt en fackkunnig reparatör besiktigakassettdäcket innan det tas i bruk igen.• Nätkabeln får bara bytas vid en auktoriseradserviceverkstad. Angående placering
• Placera kassettdäcket på en plats med tillräckligventilation för att förhindra överhettning.• Kassettdäcket måste stå plant.• Placera inte kassettdäcket där det utsätts för:— värme eller kyla,— damm eller smuts,— fukt,— vibrationer,— solsken. Före kassettens isättning Spänn bandet för att förhindra att bandet fastnar ikassettdäcket. Det kan skada bandet och/ellerkassettdäcket. Vid bandavspelning på band, vilkas längder överstiger 90 minuter Dessa kassettband töjs lätt. Ändra inte ofta mellanolika bandgångssätt, som t. ex. från avspelning tillstopp eller snabbspolning framåt o.s.v. Bandet kan dåfastna i kassettdäcket.13

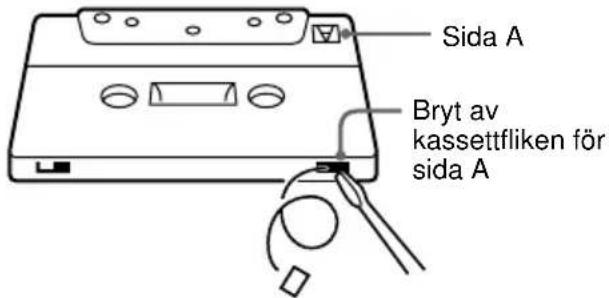

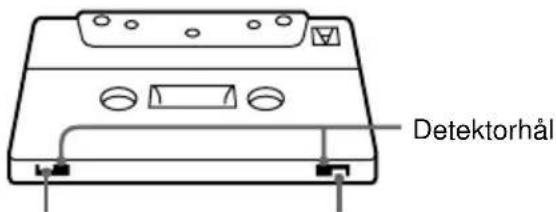

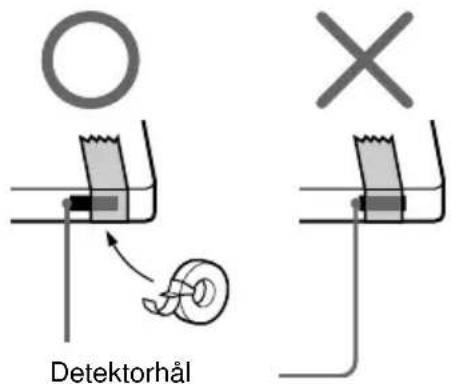

Skydd mot radering Bryt av den lilla tungan för kassettens sida A och/ eller B enligt nedanstående för att förhindra radering av misstag. Tunga för sida B Tunga för sida A Detektorhål Sida A Bryt av kassettfliken för sida A Sätt fast en bit tejp över hålet (hålen) för att spela in nytt material på bandet. Var försiktig så att du inte täcker över detektorhålen som automatiskt känner av bandtypen. Detektorhål Rengöring av tonhuvudena Rengör tonhuvudena efter var 10 timmars bruk. Följande avvikelser uppstår när tonhuvudena är smutsiga: — ljudet förvrängs, — volymnivån sänks, — det uppstår ljudavbrott, — endast delvis radering av bandet, — inspelning misslyckas. Rengör alltid bandhuvudena innan du gör en viktig inspelning eller när du har spelat upp ett gammalt kassettband. Använd en torr- eller en våtrengöringskassett. Vi hänvisar till kassettens bruksanvisning angående detaljer. Avmagnetisering av tonhuvudena Avmagnetisera tonhuvudena och metalldelarna på bandbanan efter var 20 till 30 timmars bruk med en avmagnetiserare. Följ anvisningarna i avmagnetiserarens bruksanvisning. Rengöring av kassettdäcket Torka av kassettdäcket med en mjuka trasa som fuktats i mild diskmedelslösning. Använd inte starka, kemiska lösningar som t. ex. lösningsmedel eller bensin. Det kan skada ytbehandlingen. Rådfråga Sony-butiken där kassettdäcket köptes när du råkar ut för svårigheter, eller vill ställa frågor som inte besvaras i denna bruksanvisning.14

Felsökning Gör felsökningen enligt nedanstående tabell om det skulle uppstå fel på kassettdäcket. Kontrollera först att anslutningen av nätkabeln och högtalarna har gjorts ordentligt på korrekt sätt. Rådfråga Sony-butiken där däcket köptes, när felet inte går att reparera. Ingenting händer när någon knapp för styrning av bandgång trycks in.

• Tryck på någon av funktionsknapparna när S slutar blinka. (Knapparna på kassettdäcket fungerar inte under ca två sekunder nät kassettdäcket har slagits på.)

• Kassettfacket är tomt. Sätt i en kassett. Inspelning/bandavspelning misslyckas.

• Bandet är slakt. Spänn bandet.

• Smutsiga tonhuvuden. Rengör.

• Kontrollera att ljudkablarna är ordentligt anslutna (se sid 7). Inspelning misslyckas.

• Kassettfacket är tomt. Sätt i en kassett.

• Säkerhetsfliken har tagits bort från kassettbandet. Täck över hålet med tejp (se sid 13).

• Bandet har stannat vid bandslutet. Inspelning/avspelning äger inte rum eller volymnivån sänks.

• In/avspelningshuvudena är smutsiga. Rengör.

• Kvarstående magnetism i in/ avspelningshuvudena. Avmagnetisera. Bandet raderas inte helt.

• Kvarstående magnetism i in/ avspelningshuvudena. Avmagnetisera. Märkbart svaj och/eller ljudavbrott.

• Drivrullarna i bandet är smutsiga. Rengör dem med en rengöringskassett. Märkbara störningar eller radering av diskanttoner.

• In/avspelningshuvudena är smutsiga. Avmagnetisera (se sid 13).

• Flytta kassettdäcket längre bort från TV-n eller videbandspelaren. Ljudet förvrängs.

• Ställ in DOLBY NR i samma läge som användes när bandet spelades in.

• Flytta kassettdäcket längre bort från TV-n eller videbandspelaren. Ljudet återges inte.

• Nätkabeln har kopplats ur vägguttaget.

• Kontrollera att ljudkablarna är ordentligt anslutna (se sid 7). Stereoanläggningens fjärrkontroll fungerar inte.

• Stereoanläggningens funktionsläge är inte inställt på ”TAPE”.

• Kontrollera att systemkabeladaptern/ AU BUS-anslutningskabeln är ordentligt ansluten (se sid 5 eller 6). Automatiskt val av ljudkälla eller uppspelning med en knapptryckning (gäller endast DHC-MD313/333) fungerar inte.

• Kontrollera att systemkabeladaptern/ AU BUS-anslutningskabeln är ordentligt ansluten (se sid 5 eller 6). Funktioner som hänger samman med stereoanläggningen, t.ex. synkroniserad inspelning från CD till kassett, fungerar inte.

• Kontrollera att systemkabeladaptern/ AU BUS-anslutningskabeln är ordentligt ansluten (se sid 5 eller 6). Det isatta bandet går inte att mata ut.

• ?/1 (strömbrytare) på kassettdäcket är inställt till OFF. Tryck på ?/1 (strömbrytare) för att sätta på kassettdäcket och sedan på A. Kassettindikatorn blinkar.

• Tryck på ?/1 (strömbrytare) för att stänga av kassettdäcket och sedan på ?/1 (strömbrytare) igen för att sätta på det.15

Tekniska data Inspelningssystem 4 spårs, 2-kanals stereoFrekvensomfång (utan Dolby-brusreducering)50 – 14.000 Hz (±3 dB)med Sonys TYPE I-kassett50 – 15.000 Hz (±3 dB)med Sonys TYPE II-kassettSvaj ±0,13% vägt toppvärde(enligt IEC)0,07% vägt effektivvärde(enligt NAB)±0,2% vägt toppvärde (enligt DIN)Ingångar TAPE IN (phonojack):inimpedans 47 kiloohmUtgångar TAPE OUT (phonojack):spänning 550 mV,utimpedans 47 kiloohm Allmänt StrömförsörjningEuropeisk modell: 220 – 230 V, växelström, 50/60 HzÖvriga modeller: 110 – 120 V eller 220 – 240 Vväxelström, 50/60 HzJusterbar spänningsomkopplareStrömförbrukning 12 W Dimensioner Ca. 215 × 60 × 230 mm (b/h/d) inkl. utskjutande delar och reglageVikt Ca 2,5 kgMedföljande tillbehör: Ljudkablar (2)Systemkabeladapter (1) Rätt till ändringar förbehålles.2
