Tipo di prodotto	Registratore a cassette (piastra a cassette)
Marca	Sony
Modello	TC-TX595
Dimensioni (L x A x P)	215 x 60 x 230 mm (parti sporgenti incluse)
Peso	Circa 2,5 kg
Alimentazione	220-240 V CA, 50/60 Hz (modello europeo) o 110-120/220-240 V regolabile tramite selettore di tensione
Consumo elettrico	12 W
Sistema di registrazione	4 tracce, 2 canali stereo
Risposta in frequenza (Dolby NR OFF)	50 - 14 000 Hz (±3 dB) con cassetta Sony TYPE I
Pleurage e scintillamento	±0,13% W. picco (TEC), 0,07% W. RMS (NAB), ±0,2% W. picco (DIN)
Riduzione del rumore	Dolby B
Funzioni principali	Lettura e registrazione di cassette (TYPE I, II, IV), registrazione sincronizzata CD, registrazione manuale, AMS (ricerca brani), lettura automatica, arresto automatico, timer, telecomando tramite catena compatibile
Compatibilità	Catene stereo Sony DHC-MD313/333/373/595
Ingresso audio	TAPE IN (prese Cinch), impedenza 47 kΩ
Uscita audio	TAPE OUT (prese Cinch), 550 mV, impedenza 47 kΩ
Accessori forniti	Cavi di collegamento audio (2), adattatore cavo sistema (1)
Pulizia delle testine	Ogni 10 ore di utilizzo, utilizzare una cassetta di pulizia
Smagnetizzazione delle testine	Ogni 20-30 ore di utilizzo, utilizzare una cassetta di smagnetizzazione
Manutenzione del mobile	Panno morbido con soluzione detergente neutra, evitare solventi
Sicurezza	Scollegare in caso di inutilizzo prolungato, non esporre a umidità, temperature estreme o luce solare diretta
Riparabilità	Affidare a un tecnico qualificato per qualsiasi problema interno

Domande frequenti - TCTX595 SONY

Quali tipi di cassette posso utilizzare con la Sony TC-TX595?

È possibile utilizzare cassette di tipo I (normale), tipo II (CrO2) e tipo IV (metallo). La piastra rileva automaticamente il tipo di cassetta (ATS).

Come posso registrare un CD su una cassetta?

Utilizzare la funzione Registrazione sincronizzata CD-NASTRO: inserire una cassetta vergine, posizionare un CD, impostare il senso di registrazione, premere CD SYNC e poi pausa per avviare la registrazione.

Cosa fare se i tasti della piastra non rispondono?

Attendere circa due secondi dopo l'accensione, il tempo che la piastra si stabilizzi. Verificare anche che sia inserita una cassetta.

Perché la registrazione non funziona?

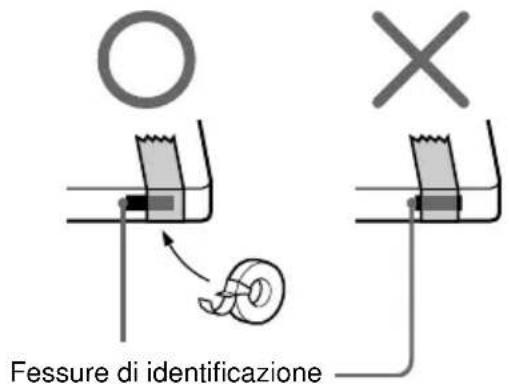

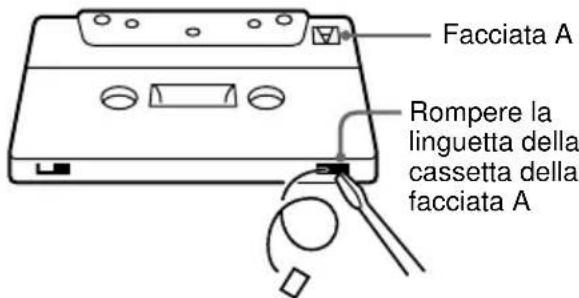

Verificare che la linguetta anti-cancellazione della cassetta non sia rotta. Se lo è, coprire il foro con nastro adesivo. Assicurarsi anche che i cavi audio siano collegati correttamente.

Come pulire le testine della piastra?

Utilizzare una cassetta di pulizia (tipo secco o umido) disponibile in commercio. Pulire le testine ogni 10 ore di utilizzo per evitare perdita di suono o distorsione.

Cosa fare se il suono è distorto o c'è rumore di fondo?

Impostare l'interruttore DOLBY NR sulla stessa posizione della registrazione. Allontanare la piastra dal televisore o dal videoregistratore. Se il problema persiste, smagnetizzare le testine.

Come utilizzare il timer per svegliarsi con la musica?

Utilizzare la funzione timer della catena stereo compatibile. Impostare l'ora e la sorgente sulla piastra a cassette. Assicurarsi che DOLBY NR sia impostato come desiderato sulla piastra.

Perché la cassetta non viene espulsa?

Verificare che la piastra sia accesa (accenderla con il pulsante I/⏻). Premere quindi il tasto di espulsione (≅).

Posso utilizzare il telecomando della catena con la piastra?

Sì, se il telecomando ha tasti identici a quelli della piastra (▷, ◀, ■, ecc.), è possibile comandare la piastra a distanza. Assicurarsi che la funzione della catena sia impostata su 'TAPE'.

Quali sono i collegamenti necessari per collegare la piastra alla catena?

Utilizzare i cavi audio forniti (collegare A ad A e B a B) e l'adattatore cavo sistema (per DHC-MD373/595) o il cavo AU BUS (per DHC-MD313/333). Collegare il cavo di alimentazione di rete dopo tutti i collegamenti.

MANUALE UTENTE TCTX595 SONY

Istruzioni per l'uso IT

50 - 15.000 Hz (±3 dB),

50 - 15.000 Hz (±3 dB),

2 Presione (TAPE) ▷ o (TAPE) ▶ del telemando.

Para reproducir la cara inferior, presione (TAPE) ▷ o (TAPE) ▶ otra vez. Para el DHC-MD313/333, presione ◀.

Otras operaciones

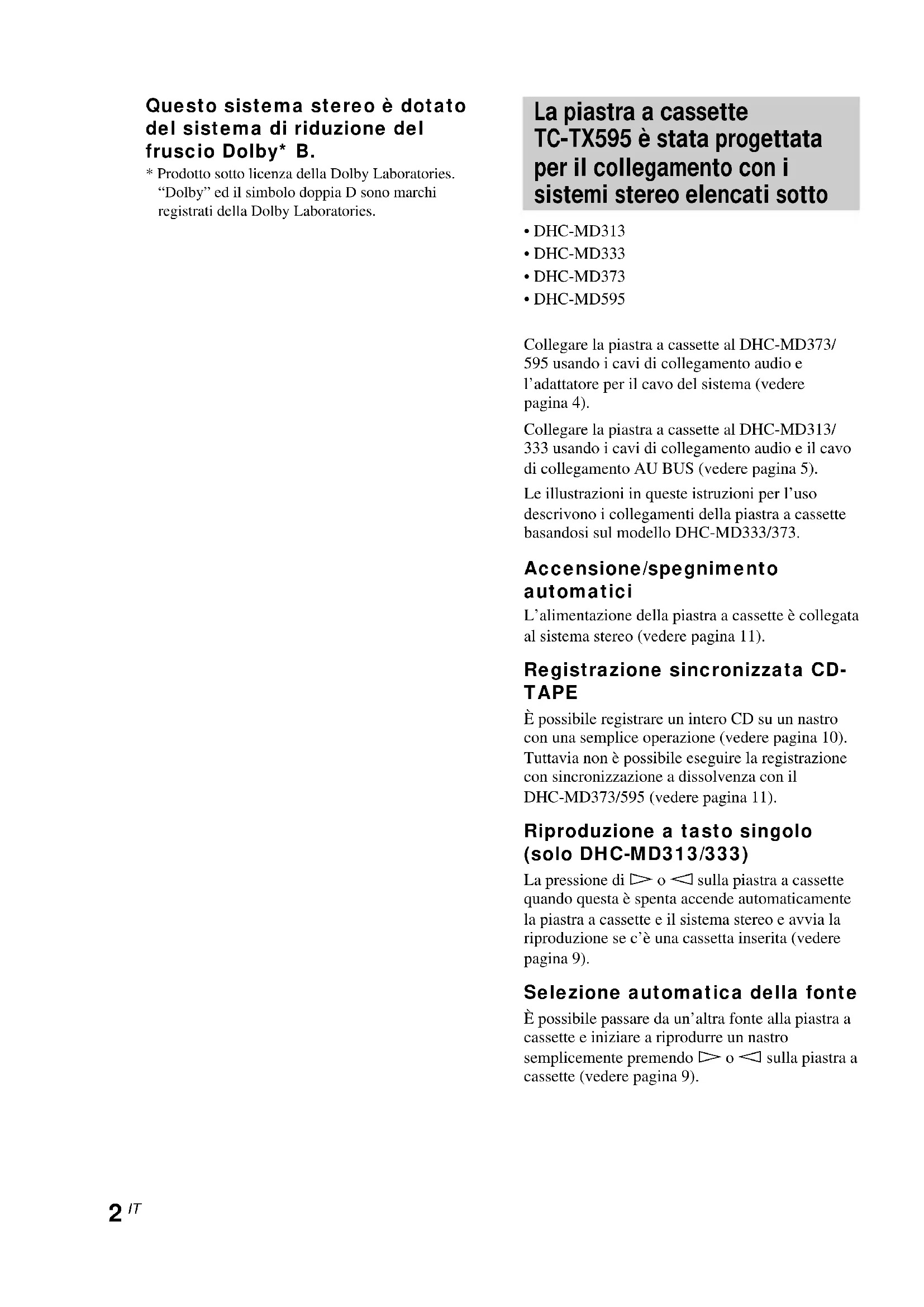

Questo sistema stereo è dotato del sistema di riduzione del fruscio Dolby\* B.

* Prodotto sotto licenza della Dolby Laboratories. "Dolby" ed il simbolo doppia D sono marchi registrati della Dolby Laboratories.

La piastra a cassette TC-TX595 è stata progettata per il collegamento con i sistemi stereo elencati sotto

Collegare la piastra a cassette al DHC-MD373/595 usando i cavi di collegamento audio e l'adattatore per il cavo del sistema (vedere pagina 4).

Collegare la piastra a cassette al DHC-MD313/333 usando i cavi di collegamento audio e il cavo di collegamento AU BUS (vedere pagina 5).

Le illustrazioni in queste istruzioni per l'uso descrivono i collegamenti della piastra a cassette basandosi sul modello DHC-MD333/373.

Accensione/spegnimento automatici

L'alimentazione della piastra a cassette è collegata al sistema stereo (vedere pagina 11).

Registrazione sincronizzata CD-TAPE

È possibile registrare un intero CD su un nastro con una semplice operazione (vedere pagina 10). Tuttavia non è possibile eseguire la registrazione con sincronizzazione a dissolvenza con il DHC-MD373/595 (vedere pagina 11).

Riproduzione a tasto singolo (solo DHC-MD313/333)

La pressione di ▷ o ◀ sulla piastra a cassette quando questa è spenta accende automaticamente la piastra a cassette e il sistema stereo e avvia la riproduzione se c'è una cassetta inserita (vedere pagina 9).

Selezione automatica della fonte

È possibile passare da un'altra fonte alla piastra a cassette e iniziare a riprodurre un nastro semplicemente premendo ▷ o ◀ sulla piastra a cassette (vedere pagina 9).

Timer

È possibile svegliarsi al suono della musica o registrare un programma radiofonico a un'ora fissata. Per i dettagli vedere le sezioni "Per svegliarsi con la musica" e "Registrazione con il timer dei programmi radiofonici" nelle istruzioni per l'uso del sistema stereo.

Telecomando

Se il telecomando in dotazione al sistema stereo ha i tasti con gli stessi nomi dei comandi sulla piastra a cassette, è anche possibile azionare la piastra a cassette usando questi tasti.

Indice

Preparativi

Collegamento al sistema 4

Operazioni

Riproduzione di nastri 8

Registrazione di CD — Registrazione sincronizzata CD-TAPE .... 10

Registrazione manuale .... 11

Altre informazioni

Precauzioni 12

Soluzione di problemi 14

Caratteristiche tecniche 15

IT

Preparativi

Collegamento al sistema

I sistemi stereo con la presa di controllo del nastro (DHC-MD373/595)

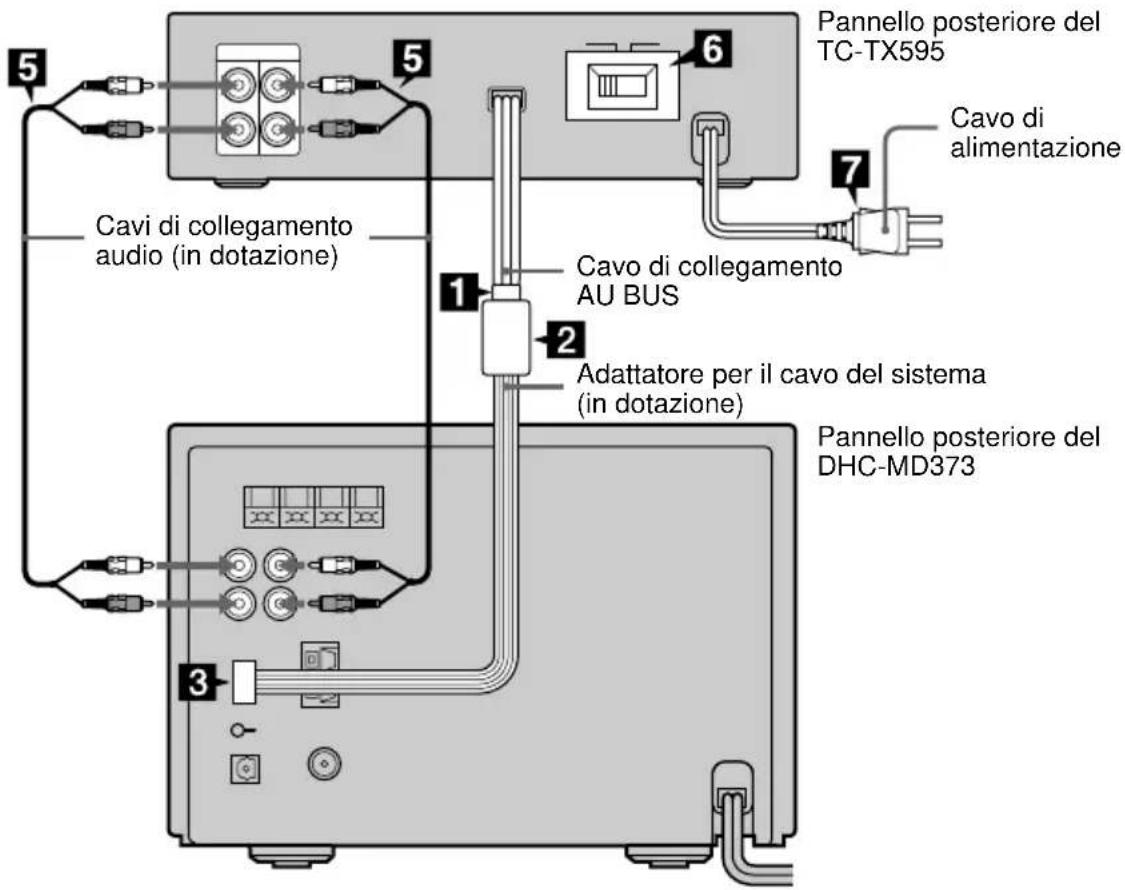

Eseguire i seguenti punti da 1 a 3, 5 a 7 sotto per collegare il sistema con i cavi in dotazione.

Pannello posteriore del TC-TX595 Cavo di alimentazione Cavi di collegamento audio (in dotazione) 1 2 Adattatore per il cavo del sistema (in dotazione) 3 Pannello posteriore del DHC-MD373

I sistemi stereo con la presa AU BUS (DHC-MD313/333)

Eseguire i seguenti punti da 4 a 7 sotto per collegare il sistema con i cavi in dotazione.

Pannello posteriore del TC-TX595 Cavo di alimentazione Cavi di collegamento audio (in dotazione) Cavo di collegamento AU BUS Pannello posteriore del DHC-MD333

Collegamento al DHC-MD373/595

1 Collegare saldamente il cavo di collegamento AU BUS all'adattatore per il cavo del sistema.

TC-TX595 Adattatore

2 Staccare la carta adesiva dalla parte posteriore dell'adattatore per il cavo del sistema e fissare l'adattatore al DHC-MD373/595.

Sistemare l'adattatore in modo che non ostacoli i cavi di collegamento audio. TC-TX595 Sistemare l'adattatore in modo che non copra le fessure di ventilazione. DHC-MD373

Collegamento al sistema (seguito)

3 Collegare saldamente l'adattatore per il cavo del sistema alla presa di controllo del nastro sul DHC-MD373/595.

TC-TX595 DHC-MD373 Inserire saldamente il connettore fino in fondo.

Nota

L'adattatore per il cavo del sistema è usato per collegare il cavo di collegamento AU BUS e consente lo scambio di segnali fra la piastra a cassette e il DHC-MD373/595. Se l'adattatore per il cavo del sistema e il cavo di collegamento AU BUS non sono collegati saldamente, la piastra a cassette e il DHC-MD373/595 potrebbero non funzionare correttamente.

Collegamento al DHC-MD313/333

4 Collegare saldamente il cavo di collegamento AU BUS alla presa AU BUS sul DHC-MD313/333.

TC-TX595 DHC-MD333 Inserire saldamente il connettore fino in fondo.

Nota

Il cavo di collegamento AU BUS consente lo scambio di segnali fra la piastra a cassette e il DHC-MD313/333. Se il cavo non è collegato saldamente, la piastra a cassette e il DHC-MD313/333 potrebbero non funzionare correttamente.

5 Collegare Ⓐ ad Ⓐ e Ⓑ a Ⓑ usando i cavi di collegamento audio. Inserire le spine nelle prese dello stesso colore. I due cavi di collegamento audio sono uguali, quindi è possibile collegare Ⓐ o Ⓑ usando indifferentemente l'uno o l'altro cavo.

Pannello posteriore del DHC-MD373

Pannello posteriore del DHC-MD333

: direzione del segnale

* Ⓐ → Ⓐ

I segnali audio di CD, MD e TUNER passano dal sistema stereo alla piastra a cassette quando si registra sulla cassetta.

**B→B

Il segnale audio della piastra a cassette passa al sistema stereo quando si riproduce una cassetta.

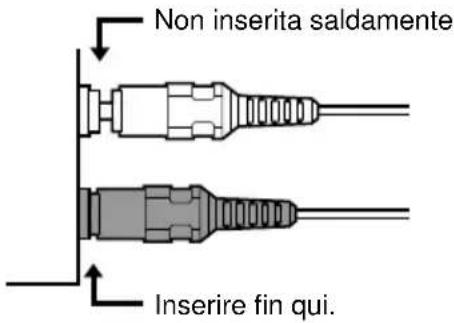

Come inserire le spine

Inserire le spine saldamente nelle prese.

Non inserita saldamente Inserire fin qui.

6 Per i modelli con un selettore di tensione, portare VOLTAGE SELECTOR nella posizione corrispondente alla tensione di linea locale.

110-120V VOLTAGE SELECTOR 220-240V

7 Collegare il cavo di alimentazione a una presa di corrente una volta effettuati tutti i collegamenti.

Se la spina di questa piastra a cassette non è adatta alla presa di corrente, scollegare dalla spina l'adattatore in dotazione (solo per i modelli dotati di un adattatore).

Se non viene riprodotto alcun suono o il nastro non viene registrato alla prima operazione

Accertarsi che le spine siano inserite correttamente nelle prese.

• Se le spine non sono inserite correttamente in entrambe le prese Ⓐ, potrebbe risultare impossibile registrare il segnale audio di CD, MD e TUNER su un nastro.
• Se le spine non sono inserite correttamente in entrambe le prese [B], potrebbe risultare impossibile l'ascolto del segnale audio della piastra a cassette.

Le spine dei cavi di collegamento audio potrebbero essere eccessivamente serrate. Inserire le spine nel punto indicato nella sezione su “Come inserire le spine” al punto 5.

Operazioni

Riproduzione di nastri

È possibile usare qualsiasi tipo di nastro, TYPE I (normale), TYPE II (cromo) o TYPE IV (metallo) perché la piastra individua automaticamente il tipo di nastro (ATS ^1 ).

^1) ATS: Selezione automatica nastro.

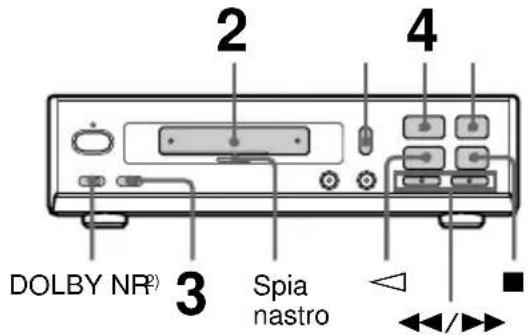

Piastra a cassette TC-TX595

2 4 DOLBY NR® 3 Spia nastro

2) Questa piastra a cassette è dotata del sistema di riduzione del rumore di tipo Dolby B.

1 Premere I/⏻ (accensione) sul sistema stereo per accendere il sistema stereo.

La piastra a cassette si accende automaticamente.

2 Inserire un nastro registrato.

Con la facciata da riprodurre rivolta verso l'alto

3 Regolare DIRECTION su per riprodurre una facciata. Regolarlo su 3) per riprodurre entrambe le facciate.

4 Premere ▷.

Premere < per riprodurre la facciata inferiore.

FUNCTION passa automaticamente a "TAPE", quindi il nastro inizia la riproduzione.

^3) La piastra a cassette si ferma automaticamente dopo aver ripetuto la sequenza cinque volte.

Per riprodurre un nastro usando il sistema stereo

Eseguire le seguenti operazioni al punto 4.

1 Cambiare la funzione del sistema stereo al nastro.
2 Premere (TAPE) ▷ o (TAPE) ▶ sul telecomando.

Per riprodurre la facciata inferiore, premere di nuovo (TAPE) ▷ o (TAPE) ▶. Per il DHC-MD313/333, premere ◀.

Altre operazioni

Per	Procedere in questo modo
Interrompere la riproduzione	Premere ■.
Fare una pausa Premere □□.	Premere di nuovo per riprendere la riproduzione.
Avanzare rapidamente	Premere ■, e quindi ▶▶ per la facciata superiore.Premere ■, e quindi ◀◀ per la facciata inferiore.
Riavvolgere	Premere ■, e quindi ◀◀ per la facciata superiore.Premere ■, e quindi ▶▶ per la facciata inferiore.
Trovare il brano successivo* (AMS**)	Premere ▶▶ per la facciata superiore durante la riproduzione.Premere ◀◀ per la facciata inferiore durante la riproduzione.
Trovare il brano precedente* (AMS**)	Premere ◀◀ per la facciata superiore durante la riproduzione.Premere ▶▶ per la facciata inferiore durante la riproduzione.
Estrarre la cassetta	Premere ≜ sulla piastra a cassette.
Regolare il volume Girare la manopola VOLUME sul sistema stereo.

* Non è possibile usare il telecomando in dotazione al DHC-MD595.

**La funzione AMS (sensore automatico musicale) individua gli spazi vuoti di durata superiore a quattro secondi tra i brani per individuare rapidamente i brani.

Informazioni

• Premendo I/① (accensione) sulla sola piastra a cassette, solo questa si accenderà. Premere I/② (accensione) sul sistema stereo per accendere il sistema stereo.
• La spia della cassetta si illumina in rosso quando una cassetta è inserita e si spegne quando non c'è una cassetta nella piastra a cassette.
• La pressione di ▷ o ◀ quando la piastra è spenta accende automaticamente la piastra a cassette e avvia la riproduzione del nastro (riproduzione a tasto singolo) (solo DHC-MD313/333).
• Inserendo un nastro quando l'apparecchio è spento si accende la sola piastra a cassette. Premere I/⏻ (accensione) sul sistema stereo per accendere il sistema stereo.
• È possibile passare da un'altra fonte alla piastra a cassette semplicemente premendo ▷ o ◀ (selezione automatica della fonte).
• Per iniziare a riprodurre automaticamente dall'inizio del nastro dopo l'avvolgimento rapido (riproduzione automatica), premere ▷ tenendo premuto ◀◀ (per la facciata superiore) o premere ◀ tenendo premuto ▶▶ (per la facciata inferiore).
• Per ascoltare un nastro registrato con il sistema di riduzione del rumore Dolby, regolare DOLBY NR su ON.
• Con la funzione del timer sul sistema stereo è possibile svegliarsi al suono della musica a un'ora fissata. Per i dettagli, vedere la sezione "Per svegliarsi con la musica" nelle istruzioni per l'uso del sistema stereo. Quando si regola il timer di accensione, DOLBY NR deve essere attivato sulla piastra a cassette.

Nota

La funzione AMS può non attivarsi nei seguenti casi:

— lo spazio vuoto tra i brani è di quattro secondi o meno.
— la fonte sonora registrata sul canale destro differisce da quella registrata sul canale sinistro come nel caso di un nastro KARAOKE.
— basso volume o suono basso prolungato.
— il televisore è troppo vicino alla piastra a cassette.

Registrazione di CD

— Registrazione sincronizzata CD-TAPE

Il tasto CD SYNC permette di registrare facilmente da un CD ad un nastro. È possibile usare nastri TYPE I (normali) o TYPE II (cromo) perché la piastra individua automaticamente il tipo di nastro.

Piastra a cassette TC-TX595

DOLBY NR* spia nastro 2 6 4 5

* Questa piastra a cassette è dotata del sistema di riduzione del rumore di tipo Dolby B.

1 Premere I/⏻ (accensione) sul sistema stereo per accendere il sistema stereo. La piastra a cassette si accende automaticamente.

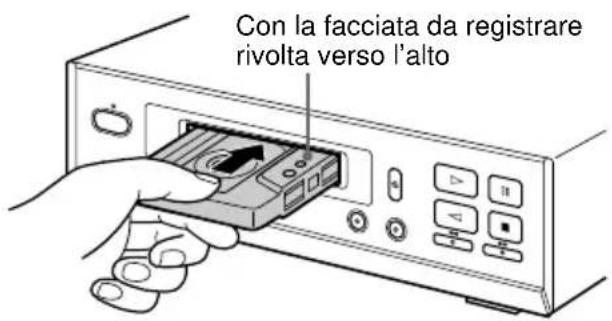

2 Inserire un nastro vuoto.

Con la facciata da registrare rivolta verso l'alto

3 Mettere un CD sul cassetto del disco del lettore CD del sistema stereo.

4 Regolare DIRECTION su per registrare una facciata. Regolarlo su per registrare su entrambe le facciate.

Se si seleziona la registrazione su entrambe le facciate e il nastro raggiunge la fine della facciata superiore in mezzo ad un brano, l'intero brano viene di nuovo registrato dall'inizio della facciata inferiore.

5 Premere CD SYNC sulla piastra a cassette.

La piastra a cassette è in attesa per la registrazione e il lettore CD è in attesa per la riproduzione. Le spie CD SYNC, ●REC, ▷ (per la facciata superiore) e □□ si illuminano. Se si desidera registrare sulla facciata inferiore, premere ◀ (per la facciata inferiore) in modo che si illumini la spia sul tasto ◀.

6 Premere □□ sulla piastra a cassette.

La registrazione inizia.

Se il nastro raggiunge la fine della facciata superiore in mezzo ad un brano, il nastro si riavvolge e il brano viene di nuovo registrato dall'inizio. In seguito, la registrazione comincia con quel brano dall'inizio della facciata inferiore durante la registrazione su entrambe le facciate, o la registrazione si interrompe durante la registrazione su una facciata.

Per interrompere la registrazione

Premere ■ sulla piastra a cassette.

Informazioni

• Premendo I/① (accensione) sulla sola piastra a cassette, solo questa si accenderà. Premere I/② (accensione) sul sistema stereo per accendere il sistema stereo.
• Inserendo un nastro quando l'apparecchio è spento si accende la sola piastra a cassette. Premere I/⏻ (accensione) sul sistema stereo per accendere il sistema stereo prima di registrare.
• La spia della cassetta si illumina in rosso quando una cassetta è inserita e si spegne quando non c'è una cassetta nella piastra a cassette.
• Se si desidera ridurre i sibili nei segnali ad alta frequenza di basso livello, regolare DOLBY NR su ON prima di eseguire il punto 5.
• Se il nastro raggiunge la fine della facciata superiore durante la registrazione su entrambe le facciate, si attiva la funzione di dissolvenza in chiusura in modo che il brano non sia interrotto bruscamente alla fine del nastro (sincronizzazione a dissolvenza) (solo DHC-MD313/333). Il brano viene registrato di nuovo dall'inizio sull'altra facciata.

Note

• Non è possibile ascoltare altre fonti durante la registrazione.
• Quando si registra su entrambe le facciate, assicurarsi di iniziare dalla facciata superiore. Se si inizia dalla facciata inferiore, la registrazione si interrompe alla fine della facciata inferiore.

Registrazione manuale

Con la registrazione manuale è possibile registrare da un CD solo i brani desiderati o iniziare a registrare a metà del nastro. È anche possibile registrare programmi radiofonici o MD sul nastro.

Piastra a cassette TC-TX595

2 6 DOLBY NR* 4 5

* Questa piastra a cassette è dotata del sistema di riduzione del rumore di tipo Dolby B.

1 Premere I/① (accensione) sul sistema stereo per accendere il sistema stereo. La piastra a cassette si accende automaticamente.

2 Inserire un nastro vuoto.

Con la facciata da registrare rivolta verso l'alto

continua

Registrazione manuale (seguito)

3 Cambiare la funzione del sistema stereo regolando sulla sorgente audio desiderata (p.es. “CD”, “MD”, “AM” o “FM”).
4 Regolare DIRECTION su per registrare una facciata. Regolarlo su per registrare su entrambe le facciate.
5 Premere ●REC sulla piastra a cassette. La piastra a cassette è in attesa per la registrazione. Le spie di ●REC, ▷ (per la facciata superiore) e □□ si illuminano. Se si desidera registrare sulla facciata inferiore, premere ◀ (per la facciata inferiore) in modo che si illumini la spia sul tasto ◀.
6 Premere □□ sulla piastra a cassette. La registrazione inizia. È inoltre possibile registrare premendo il tasto ▷ o ◀ acceso.
7 Avviare la riproduzione sul componente di fonte.

Per Premere

Interrompere la registrazione	■ sulla piastra a cassette.
Fare una pausa nella registrazione	□□ sulla piastra a cassette.

Informazioni

• La spia della cassetta si illumina in rosso quando una cassetta è inserita e si spegne quando non c'è una cassetta nella piastra a cassette.
• Se si desidera ridurre i sibili nei segnali ad alta frequenza di basso livello, regolare DOLBY NR su ON prima di eseguire il punto 5.
• Con la funzione del timer sul sistema stereo è possibile registrare programmi radiofonici a un'ora fissata. Per i dettagli, consultare la sezione "Registrazione con il timer dei programmi radiofonici" nelle istruzioni per l'uso del sistema stereo. Quando si regola la registrazione con il timer, DOLBY NR e DIRECTION devono essere regolati sulla piastra a cassette.

Altre informazioni

Precauzioni

Tensione operativa (Per i modelli con un selettore di tensione)

Prima di usare la piastra a cassette, controllare che la tensione operativa della piastra sia identica a quella della rete elettrica locale.

Sicurezza

• L'apparecchio non è scollegato dalla fonte di alimentazione CA (corrente di rete) fintanto che è collegato alla presa di corrente, anche se l'apparecchio stesso è stato spento.
• Scollegare la piastra a cassette dalla presa di corrente se non la si usa per un lungo periodo. Per scollegare il cavo di alimentazione, afferrarne la spina. Non tirare mai il cavo stesso.
• Se oggetti o liquidi penetrano nella piastra a cassette, scollegarla dalla presa di corrente e farla controllare da personale qualificato prima di usarla ulteriormente.
• Il cavo di alimentazione deve essere sostituito solo presso un centro assistenza qualificato.

Collocazione

• Collocare la piastra a cassette in un luogo con una ventilazione adeguata per evitare surriscaldamenti interni della piastra.
• Non collocare l'apparecchio in posizione inclinata.
  • Non collocare l'apparecchio in luoghi:
  — molto caldi o freddi
  — polverosi o sporchi
  — molto umidi
  — con vibrazioni
  — esposti alla luce solare diretta

Prima di inserire una cassetta nella piastra a cassette

Eliminare eventuali allentamenti del nastro. Altrimenti il nastro può incepparsi nel meccanismo della piastra e subire danni.

Quando si usano cassette di durata superiore a 90 minuti

Il nastro è molto elastico. Non cambiare spesso il modo di scorrimento, come ad esempio riproduzione, arresto e avvolgimento rapido. Il nastro si può inceppare nel meccanismo della piastra.

Per proteggere un nastro

Per evitare di registrare accidentalmente su un nastro, staccare la linguetta della cassetta per la facciata A o B come illustrato.

Fessure di identificazione Linguetta della facciata B Linguetta della facciata A

Facciata A Rompere la linguetta della cassetta della facciata A

Se in seguito si desidera riutilizzare quel nastro per la registrazione, coprire il foro lasciato dalla linguetta con del nastro adesivo. Fare comunque attenzione a non coprire i fori del rilevatore che consentono al lettore di cassetta di riconoscere il tipo di cassetta.

Fessure di identificazione

Pulizia delle testine

Pulire le testine ogni 10 ore di impiego.

Quando le testine si sporcano

— il suono è distorto
— c'è una diminuzione del livello sonoro
— ci sono cadute di suono
— il nastro non viene cancellato completamente
— il nastro non viene registrato

Assicurarsi di pulire le testine del nastro prima di eseguire registrazioni importanti o dopo aver riprodotto un nastro vecchio.

Usare una cassetta di pulizia di tipo a secco o liquido in vendita separatamente. Per i dettagli, vedere le istruzioni allegate alla cassetta di pulizia.

Smagnetizzazione delle testine

Smagnetizzare le testine del nastro e le parti metalliche del percorso del nastro ogni 20 o 30 ore di impiego usando una cassetta smagnetizzante in vendita separatamente. Per i dettagli, vedere le istruzioni allegate alla cassetta smagnetizzante.

Pulizia del rivestimento

Usare un panno morbido leggermente inumidito con una blanda soluzione detergente.

Non usare forti solventi, come acquaragia o benzina, perché possono danneggiare la finitura.

In caso di interrogativi o problemi riguardanti la piastra a cassette, consultare il proprio rivenditore Sony.

Soluzione di problemi

Se si verificano problemi durante l'uso della piastra a cassette, usare la seguente lista di controlli.

Controllare innanzitutto che il cavo di alimentazione sia collegato saldamente e che i diffusori siano collegati correttamente e saldamente.

Se il problema rimane irrisolto, consultare il proprio rivenditore Sony.

I tasti di controllo della piastra non funzionano.

• Premere uno dei tasti di controllo dopo che la spia ha cessato di lampeggiare. (Per circa due secondi dopo l'accensione della piastra i tasti della piastra a cassette non funzionano.)
• Non c'è una cassetta nel comparto. Inserire una cassetta.

La piastra non riproduce o registra.

• Il nastro è allentato. Eliminare l'allentamento del nastro.
  • Le testine sono sporche. Pulirle.
• Assicurarsi che i cavi di collegamento audio siano collegati correttamente (vedere pagina 7).

La piastra non registra.

• Non c'è una cassetta nel comparto. Inserire una cassetta.
• La cassetta è priva di linguetta. Coprire il foro con nastro adesivo (vedere pagina 13).
• Il nastro è avvolto fino alla fine.

La piastra non riproduce o non registra o c'è un calo nel livello sonoro.

• Le testine sono sporche. Pulirle.
- Le testine di registrazione/riproduzione sono magnetizzate. Smagnetizzarle.

Il nastro non viene cancellato completamente.

- Le testine di registrazione/riproduzione sono magnetizzate. Smagnetizzarle.

Wow e flutter eccessivi o cadute di suono.

- I rullini di trascinamento della piastra sono sporchi. Pulirli utilizzando una cassetta per la pulizia.

Aumento dei disturbi o cancellazione delle alte frequenze.

• Le testine di registrazione/riproduzione sono magnetizzate. Smagnetizzarle (vedere pagina 13).
• Allontanare la piastra a cassette dal televisore o videoregistratore.

Il suono è distorto.

• Regolare DOLBY NR sulla stessa posizione usata per la registrazione del nastro.
• Allontanare la piastra a cassette dal televisore o videoregistratore.

Suono assente.

• Il cavo di alimentazione è scollegato dalla presa di corrente.
• Assicurarsi che i cavi di collegamento audio siano collegati correttamente (vedere pagina 7).

Il telecomando in dotazione al sistema stereo non funziona.

• La funzione del sistema stereo non è regolata su “TAPE”.
• Assicurarsi che l'adattatore per il cavo del sistema/il cavo di collegamento AU BUS sia collegato correttamente (vedere pagina 5 o 6).

La selezione automatica della fonte o la riproduzione a tasto singolo (solo DHC-MD313/333) non funzionano.

- Assicurarsi che l'adattatore per il cavo del sistema/il cavo di collegamento AU BUS sia collegato correttamente (vedere pagina 5 o 6).

Le funzioni legate al sistema stereo, come la registrazione sincronizzata CD-TAPE, non funzionano.

- Assicurarsi che l'adattatore per il cavo del sistema/il cavo di collegamento AU BUS sia collegato correttamente (vedere pagina 5 o 6).

Il nastro inserito non viene espulso.

- Il tasto I/⏻ (accensione) della piastra a cassette è OFF. Premere I/⏻ (accensione) per accendere la piastra a cassette, quindi premere ≜.

La spia del nastro lampeggia.

- Premere I/⏻ (accensione) per spegnere la piastra a cassette, quindi premere I/⏻ (accensione) nuovamente per accendere la piastra.

Caratteristiche tecniche

Sistema di registrazione 4 piste 2 canali stereo

50 - 15.000 Hz (±3 dB),

Ingresso TAPE IN (prese fono):

impedenza 47 kohm

Uscita TAPE OUT (prese fono):

tensione 550 mV

impedenza 47 kohm

Generali

Alimentazione

Modello per i paesi europei:

220 - 230 V CA, 50/60 Hz

Altri modelli: 110 - 120 V o 220 - 240 V CA,

50/60 Hz

regolabile con il selettore di tensione

Consumo 12 W

Dimensioni

Circa 215 · 60 · 230 mm (l/a/p)

inclusi comandi e parti sporgenti

Peso Circa 2,5 kg

Accessori in dotazione: Cavi di collegamento audio (2)

Adattatore per il cavo del sistema (1)

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.
