TCTX595 - Kassette SONY - Kostenlose Bedienungsanleitung

Produkttyp	Kassettenrecorder (Kassettendeck)
Marke	Sony
Modell	TC-TX595
Abmessungen (B x H x T)	215 x 60 x 230 mm (inkl. vorstehender Teile)
Gewicht	Ca. 2,5 kg
Stromversorgung	220-240 V AC, 50/60 Hz (europäisches Modell) oder 110-120/220-240 V einstellbar über Spannungswahlschalter
Leistungsaufnahme	12 W
Aufnahmesystem	4 Spuren, 2 Stereokanäle
Frequenzgang (Dolby NR AUS)	50 - 14.000 Hz (±3 dB) mit Sony TYPE I Kassette
Gleichlaufschwankungen	±0,13% Spitzenwert (TEC), 0,07% RMS (NAB), ±0,2% Spitzenwert (DIN)
Rauschunterdrückung	Dolby B
Hauptfunktionen	Wiedergabe und Aufnahme von Kassetten (TYPE I, II, IV), CD-Synchronaufnahme, manuelle Aufnahme, AMS (Titelsuche), automatische Wiedergabe, automatischer Stopp, Timer, Fernbedienung über kompatible Anlage
Kompatibilität	Sony Stereoanlagen DHC-MD313/333/373/595
Audioeingang	TAPE IN (Cinchbuchsen), Impedanz 47 kΩ
Audioausgang	TAPE OUT (Cinchbuchsen), 550 mV, Impedanz 47 kΩ
Mitgeliefertes Zubehör	Audioverbindungskabel (2), Systemkabeladapter (1)
Kopfreinigung	Alle 10 Betriebsstunden eine Reinigungskassette verwenden
Kopfentmagnetisierung	Alle 20 bis 30 Betriebsstunden eine Entmagnetisierungskassette verwenden
Pflege des Gehäuses	Weiches Tuch mit milder Reinigungslösung, Lösungsmittel vermeiden
Sicherheit	Bei längerem Nichtgebrauch Netzstecker ziehen, vor Feuchtigkeit, extremen Temperaturen und direkter Sonneneinstrahlung schützen
Reparatur	Bei internen Problemen an qualifiziertes Fachpersonal wenden

Häufig gestellte Fragen - TCTX595 SONY

Welche Kassetten kann ich mit der Sony TC-TX595 verwenden?

Sie können Kassetten des Typs I (Normal), Typ II (CrO2) und Typ IV (Metall) verwenden. Das Deck erkennt den Kassetentyp automatisch (ATS).

Wie kann ich eine CD auf Kassette aufnehmen?

Verwenden Sie die Funktion CD-TAPE Synchronaufnahme: Legen Sie eine leere Kassette ein, legen Sie eine CD ein, stellen Sie die Aufnahmerichtung ein, drücken Sie CD SYNC und dann Pause, um die Aufnahme zu starten.

Was tun, wenn die Tasten des Decks nicht reagieren?

Warten Sie nach dem Einschalten etwa zwei Sekunden, bis sich das Deck stabilisiert hat. Überprüfen Sie auch, ob eine Kassette eingelegt ist.

Warum funktioniert die Aufnahme nicht?

Überprüfen Sie, ob die Löschschutzlasche der Kassette nicht gebrochen ist. Falls ja, bedecken Sie die Öffnung mit Klebeband. Stellen Sie auch sicher, dass die Audiokabel richtig angeschlossen sind.

Wie reinige ich die Köpfe des Decks?

Verwenden Sie eine handelsübliche Reinigungskassette (trocken oder nass). Reinigen Sie die Köpfe alle 10 Betriebsstunden, um Tonverlust oder Verzerrungen zu vermeiden.

Was tun, wenn der Ton verzerrt ist oder Rauschen auftritt?

Stellen Sie den Schalter DOLBY NR auf die gleiche Position wie bei der Aufnahme. Halten Sie das Deck von Fernseher oder Videorecorder fern. Wenn das Problem bestehen bleibt, entmagnetisieren Sie die Köpfe.

Wie verwende ich den Timer, um mit Musik aufzuwachen?

Verwenden Sie die Timerfunktion der kompatiblen Stereoanlage. Stellen Sie Uhrzeit und Quelle am Kassettendeck ein. Stellen Sie sicher, dass DOLBY NR am Deck wie gewünscht eingestellt ist.

Warum wird die Kassette nicht ausgeworfen?

Überprüfen Sie, ob das Deck eingeschaltet ist (schalten Sie es mit der Taste I/⏻ ein). Drücken Sie dann die Auswurftaste (≅).

Kann ich die Fernbedienung der Anlage mit dem Deck verwenden?

Ja, wenn die Fernbedienung die gleichen Tasten wie das Deck hat (▷, ◀, ■ usw.), können Sie das Deck fernsteuern. Stellen Sie sicher, dass die Funktion der Anlage auf 'TAPE' eingestellt ist.

Welche Anschlüsse sind erforderlich, um das Deck an die Anlage anzuschließen?

Verwenden Sie die mitgelieferten Audiokabel (verbinden Sie A mit A und B mit B) und den Systemkabeladapter (für DHC-MD373/595) oder das AU-BUS-Kabel (für DHC-MD313/333). Schließen Sie das Netzkabel erst nach allen Verbindungen an.

BEDIENUNGSANLEITUNG TCTX595 SONY

Bedienungsanleitung DE

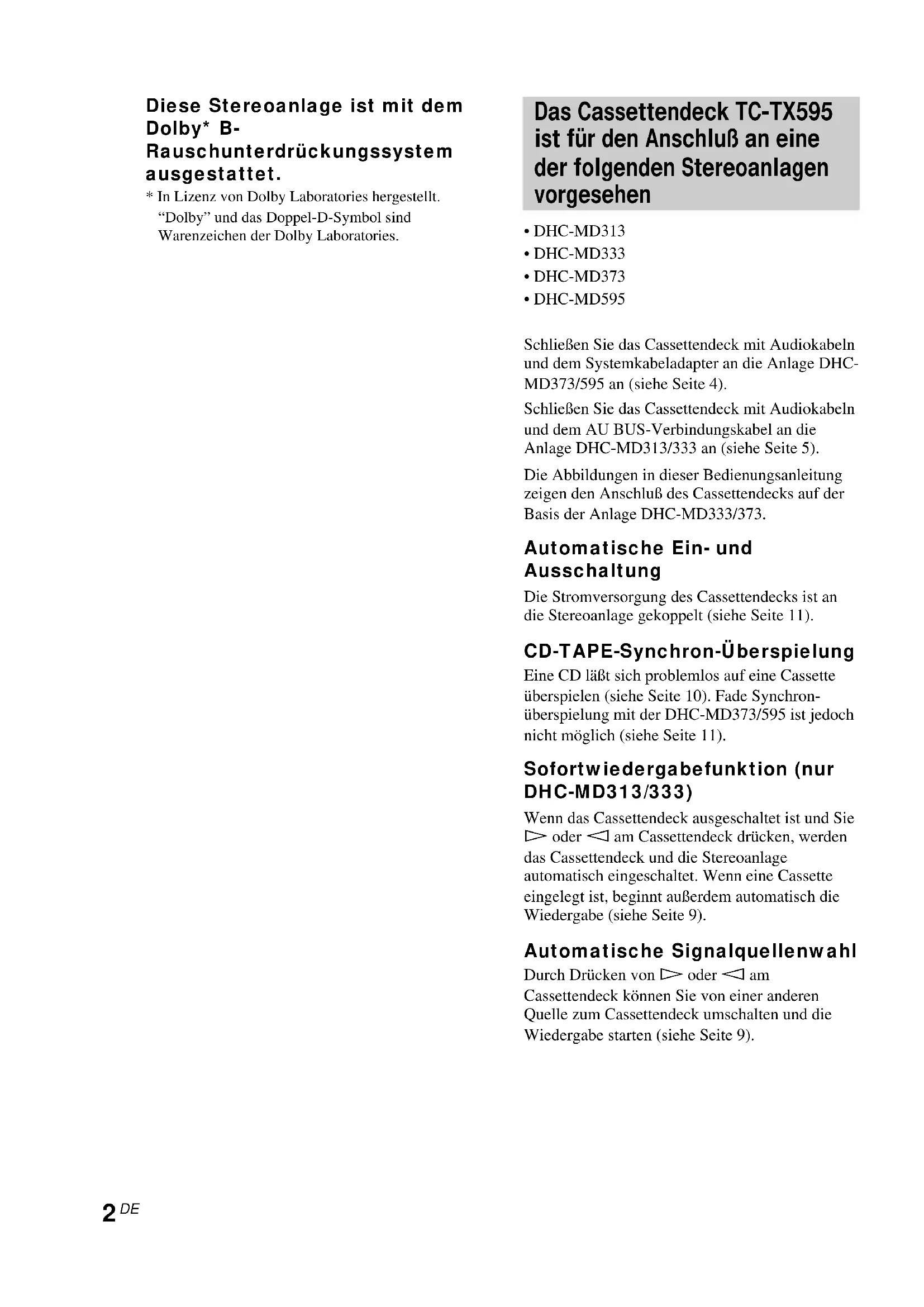

Diese Stereoanlage ist mit dem Dolby\* B- Rauschunterdrückungssystem ausgestattet.

* In Lizenz von Dolby Laboratories hergestellt. "Dolby" und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories.

Das Cassettendeck TC-TX595 ist für den Anschluß an eine der folgenden Stereoanlagen vorgesehen

Schließen Sie das Cassettendeck mit Audiokabeln und dem Systemkabeladapter an die Anlage DHC-MD373/595 an (siehe Seite 4).

Schließen Sie das Cassettendeck mit Audiokabeln und dem AU BUS-Verbindungskabel an die Anlage DHC-MD313/333 an (siehe Seite 5).

Die Abbildungen in dieser Bedienungsanleitung zeigen den Anschluß des Cassettendecks auf der Basis der Anlage DHC-MD333/373.

Automatische Ein- und Ausschaltung

Die Stromversorgung des Cassettendecks ist an die Stereoanlage gekoppelt (siehe Seite 11).

CD-TAPE-Synchron-Überspielung

Eine CD läßt sich problemlos auf eine Cassette überspielen (siehe Seite 10). Fade Synchronüberspielung mit der DHC-MD373/595 ist jedoch nicht möglich (siehe Seite 11).

Sofortwiedergabefunktion (nur DHC-MD313/333)

Wenn das Cassettendeck ausgeschaltet ist und Sie ▷ oder ◀ am Cassettendeck drücken, werden das Cassettendeck und die Stereoanlage automatisch eingeschaltet. Wenn eine Cassette eingelegt ist, beginnt außerdem automatisch die Wiedergabe (siehe Seite 9).

Automatische Signalquellenwahl

Durch Drücken von ▷ oder ◀ am Cassettendeck können Sie von einer anderen Quelle zum Cassettendeck umschalten und die Wiedergabe starten (siehe Seite 9).

Timer

Sie können die Uhrzeit programmieren, zu der Sie sich mit Musik von der Anlage wecken lassen oder ein Radioprogramm aufzeichnen wollen. Näheres hierzu finden Sie unter „Wecken mit Musik“ und „Timer-Aufnahme von Radioprogrammen“ in der Bedienungsanleitung der Stereoanlage.

Fernbedienung

Wenn die mit der Stereoanlage gelieferte Fernbedienung Tasten besitzt, deren Bezeichnungen mit denen am Cassettendeck übereinstimmen, können Sie auch das Cassettendeck mit diesen Tasten bedienen.

Inhaltsverzeichnis

Vorbereitung

Anschluß 4

Betriebsverfahren

Bandwiedergabe 8

Überspielen einer CD — CD-TAPE-Synchron- Überspielbetrieb .... 10

Manuelle Aufnahme .... 11

Zusatzinformationen

Zur besonderen Beachtung 12

Störungsüberprüfung 14

Technische Daten 15

Vorbereitung

Anschluß

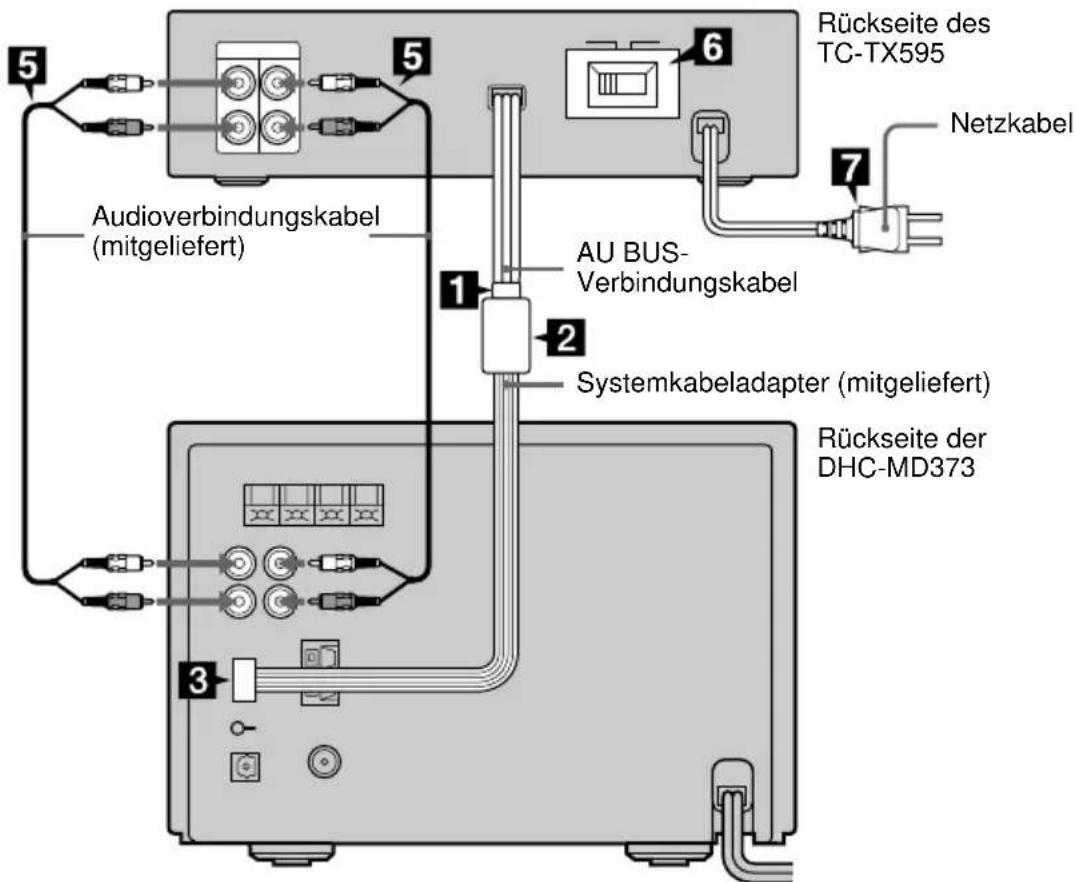

Stereoanlagen mit Bandsteuerbuchse (DHC-MD373/595)

Führen Sie die nachstehenden Schritte 1 bis 3, 5 bis 7 aus, um die Anlage mit den mitgelieferten Kabeln anzuschließen.

5 Audioverbindungskabel (mitgeliefert) 1 2 3 4 5 6 Rückseite des TC-TX595 Netzkabel 7 AU BUS- Verbindungskabel Systemkabeladapter (mitgeliefert) Rückseite der DHC-MD373

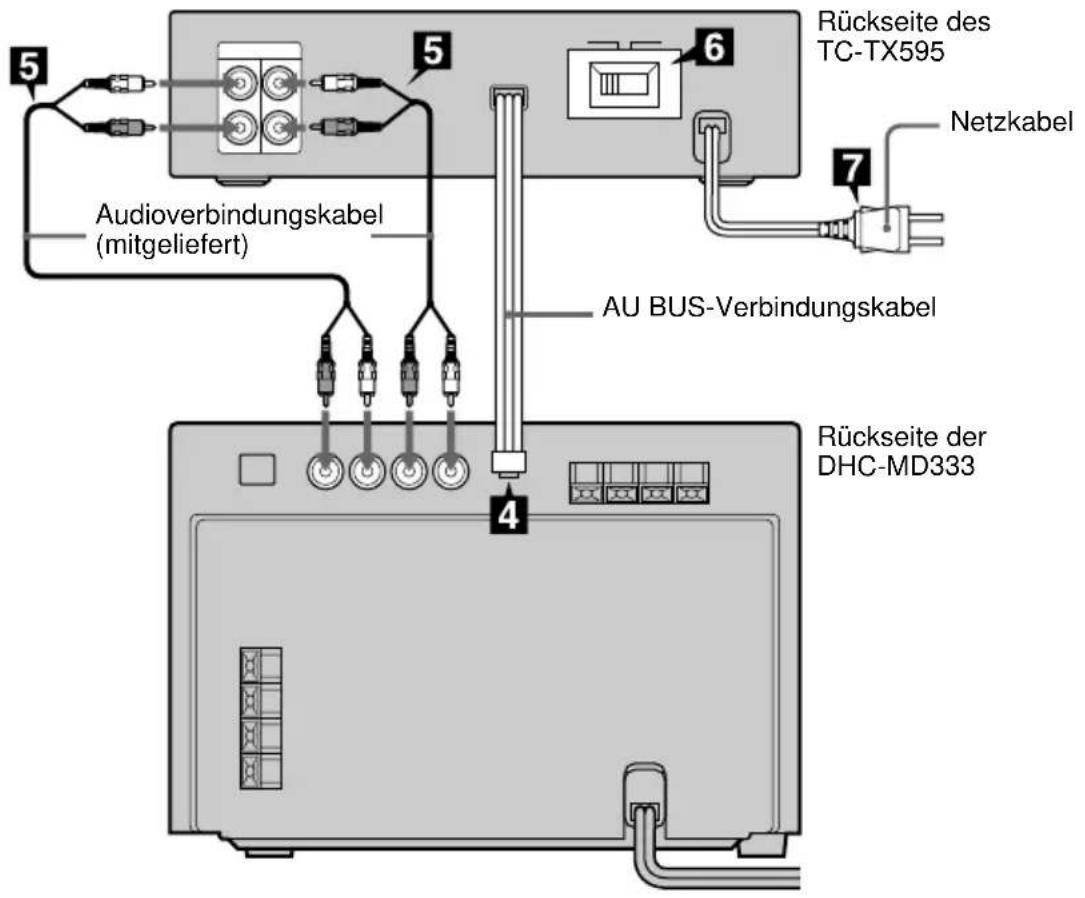

Stereoanlagen mit AU BUS-Buchse (DHC-MD313/333)

Führen Sie die nachstehenden Schritte 4 bis 7 aus, um die Anlage mit den mitgelieferten Kabeln anzuschließen.

5 Audioverbindungskabel (mitgeliefert) 5 6 Rückseite des TC-TX595 Netzkabel 7 AU BUS-Verbindungskabel 4 Rückseite der DHC-MD333

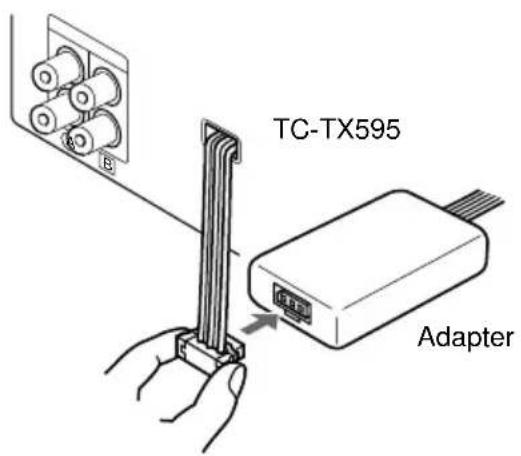

Anschluß an die DHC-MD373/595

1 Stecken Sie den Stecker des AU BUS-Verbindungskabels fest in die Buchse des Systemkabeladapters.

TC-TX595 Adapter

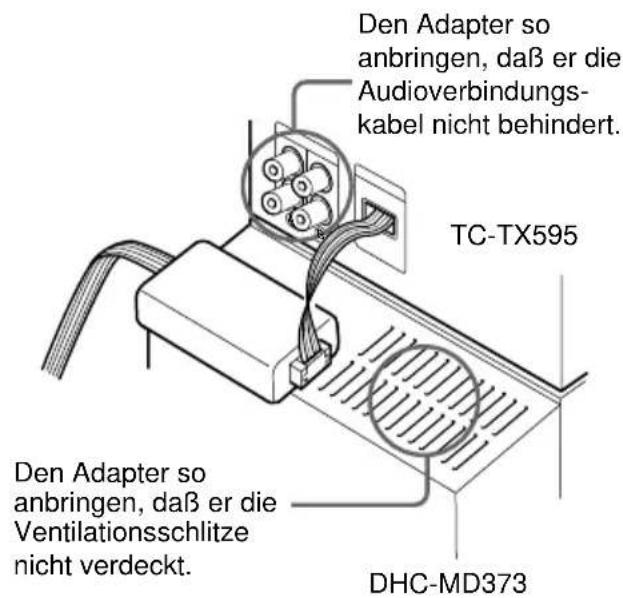

2 Lösen Sie die Schutzfolie von der Rückseite des Systemkabeladapters ab, und befestigen Sie den Adapter an der DHC-MD373/595.

Den Adapter so anbringen, daß er die Audioverbindungskabel nicht behindert. TC-TX595 Den Adapter so anbringen, daß er die Ventilationsschlitze nicht verdeckt. DHC-MD373

Anschluß (fortsetzung)

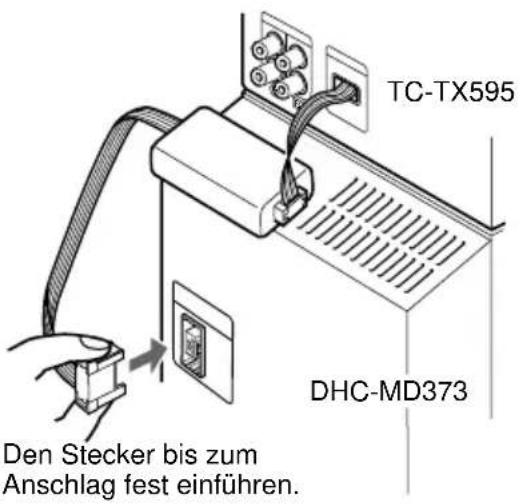

3 Stecken Sie den Stecker des Systemkabeladapters fest in die Bandsteuerbuchse der DHC-MD373/595.

TC-TX595 DHC-MD373 Den Stecker bis zum Anschlag fest einführen.

Hinweis

Der Systemkabeladapter dient zum Anschluß des AU BUS-Verbindungskabels, um Signale zwischen dem Cassettendeck und der DHC-MD373/595 zu übertragen. Werden Systemkabeladapter und AU BUS-Verbindungskabel nicht fest miteinander verbunden, ist die Signalübertragung zwischen Cassettendeck und DHC-MD373/595 möglicherweise gestört.

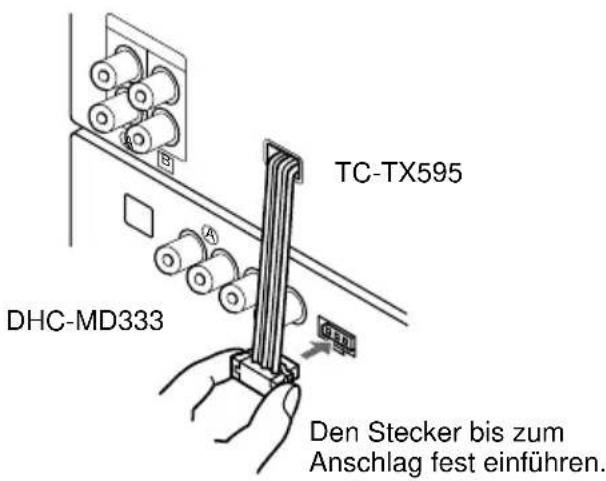

Anschluß an die DHC-MD313/333

4 Stecken Sie den Stecker des AU BUS-Verbindungskabels fest in die Buchse AU BUS der DHC-MD313/333.

TC-TX595 DHC-MD333 Den Stecker bis zum Anschlag fest einführen.

Hinweis

Über das AU BUS-Verbindungskabel werden Signale zwischen dem Cassettendeck und der DHC-MD313/333 übertragen. Wird das Kabel nicht fest angeschlossen, funktionieren das Cassettendeck und die DHC-MD313/333 möglicherweise nicht korrekt.

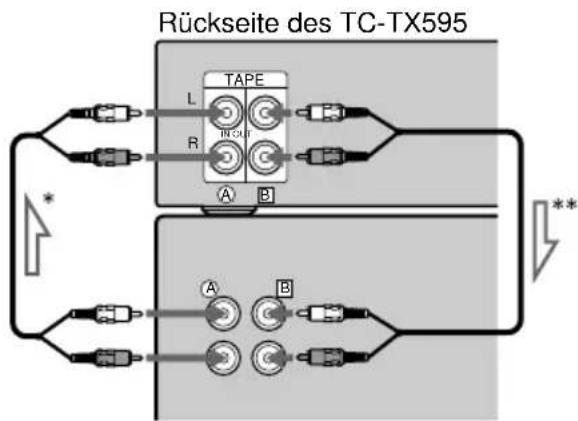

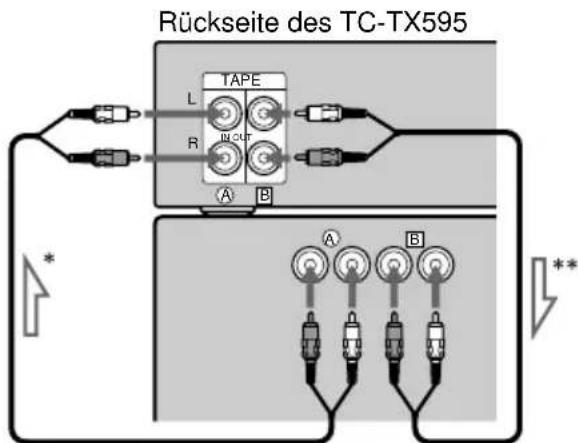

5 Verbinden Sie Ⓐ mit Ⓐ

und B mit B mit den

Audioverbindungskabeln.

Verbinden Sie immer gleichfarbige

Stecker und Buchsen miteinander.

Die zwei Audioverbindungskabel sind identisch, Sie können die Anschlüsse Ⓐ und

B also mit jedem der beiden Kabel verbinden.

Rückseite der DHC-MD373

Rückseite des TC-TX595 TAPE L R A B * A B **

Rückseite der DHC-MD333

: Tonsignalfluß

\* Ⓐ → Ⓐ

Die Tonsignale von der CD, MD und TUNER werden beim Aufnehmen auf eine Cassette über die Stereoanlage an das Cassettendeck übertragen.

\*\*B→B

Das Tonsignal des Cassettendecks wird beim Wiedergeben einer Cassette an die Stereoanlage übertragen.

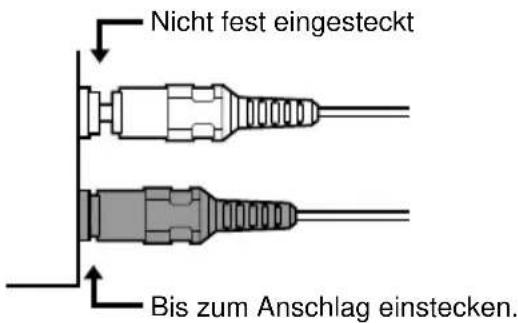

So bringen Sie die Stecker richtig an

Stecken Sie die Stecker fest in die Buchsen.

Nicht fest eingesteckt Bis zum Anschlag einstecken.

6 Für Modelle mit

Spannungswahlschalter, Stellen Sie VOLTAGE SELECTOR auf die Position, die der örtlichen Stromversorgung entspricht.

110-120V VOLTAGE SELECTOR 220-240V

7 Schließen Sie das Netzkabel an eine Netzsteckdose an, nachdem alle anderen Anschlüsse vorgenommen wurden.

Wenn der Stecker des Netzkabels zu diesem Cassettendeck nicht in die Netzsteckdose passt, lösen Sie den mitgelieferten Zwischenstecker vom Stecker (nur für Modelle mit Adapter).

Wenn nach Inbetriebnahme kein Ton zu hören ist oder keine Aufnahme erfolgt

Überprüfen Sie, ob die Stecker fest in den Buchsen sitzen.

• Wenn die Stecker nicht fest in die beiden Buchsen Ⓐ eingesteckt sind, können Sie möglicherweise nicht von der CD, MD und TUNER auf Cassette aufnehmen.
• Wenn die Stecker nicht fest in die beiden Buchsen B eingesteckt sind, ist der Wiedergabeton vom Cassettendeck möglicherweise nicht zu hören.
  Die Stecker der Audioverbindungskabel lassen sich möglicherweise nicht ganz leicht einstecken. Stecken Sie die Stecker in die Buchsen, wie unter „So bringen Sie die Stecker richtig an“ in Schritt

5 erläutert.

Betriebsverfahren

Bandwiedergabe

Normalbänder (TYPE I), CrO2-Bänder (TYPE II) und Reineisenbänder (TYPE IV) können wiedergegeben werden; die ATS ^1) dieses Decks erkennt den Bandtyp automatisch.

^1) ATS: Automatic Tape Selection, Automatische Bandsortenwahl.

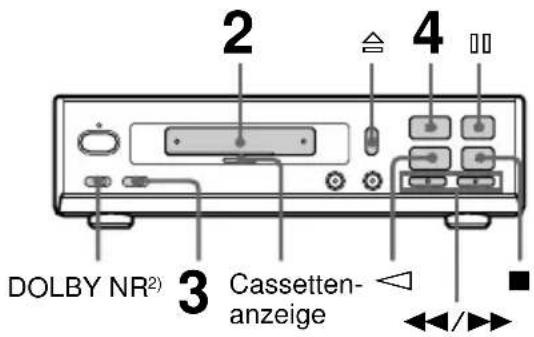

Cassettendeck TC-TX595

2 4 DOLBY NR²) 3 Cassetten- anzeige

2) Dieses Cassettendeck ist mit dem Dolby B-Rauschunterdrückungssystem ausgestattet.

1 Drücken Sie I/⏻ (Netz) an der Stereoanlage, um sie einzuschalten. Das Cassettendeck schaltet sich automatisch ein.

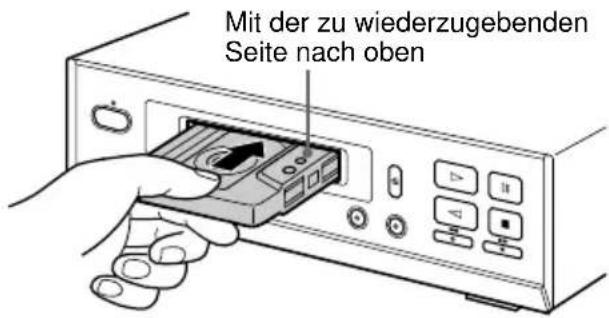

2 Legen Sie eine bespielte Cassette ein.

Mit der zu wiederzugebenden Seite nach oben

3 Stellen Sie DIRECTION auf (zur Wiedergabe einer Seite) oder auf ^3) (zur Wiedergabe beider Seiten).

4 Drücken Sie ▷. Zur Wiedergabe der Rückseite drücken Sie ◀. FUNCTION wechselt automatisch zu „TAPE“, und die Wiedergabe beginnt.

3) Nach fünf wiederholten Durchgängen stoppt das Cassettendeck automatisch.

Zum Starten der Bandwiedergabe mit der Fernbedienung der Stereoanlage

Gehen Sie in Schritt 4 folgendermaßen vor:

1 Schalten Sie die Funktion der Stereoanlage auf Band um. 2 Drücken Sie (TAPE) ▷ oder (TAPE) ▶ auf der Fernbedienung. Zur Wiedergabe der Rückseite drücken Sie (TAPE) ▷ oder (TAPE) ▶ wieder. Drücken Sie ◀ für DHC-MD313/333.

Sonstige Funktionen

Zum Bedienung:
Stoppen der Wiedergabe	drücken Sie ■.
kurzzeitigen Anhalten	drücken Sie □□.Zum Fortsetzen der Wiedergabe drücken Sie die Taste erneut.
Vorspulen	drücken Sie ■, dann ►► für die Vorderseite.drücken Sie ■, dann ◀◀ für die Rückseite.
Rückspulen	drücken Sie ■, dann ◀◀ für die Vorderseite.drücken Sie ■, dann ►► für die Rückseite.
Ansteuern folgender Titel* (AMS**)	während der Wiedergabe drücken Sie ►► für die Vorderseite.während der Wiedergabe drücken Sie ◀◀ für die Rückseite.
Ansteuern vorheriger Titel* (AMS**)	während der Wiedergabe drücken Sie ◀◀ für die Vorderseite.während der Wiedergabe drücken Sie ►► für die Rückseite.
Herausnehmen der Cassette	drücken Sie ≅ am Cassettendeck.
Einstellen der Lautstärke	drehen Sie VOLUME auf der Stereoanlage.

* Die mit DHC-MD595 gelieferte Fernbedienung kann nicht benutzt werden.
**Die AMS-Funktion (AMS = Automatischer Musiksuchlauf) erkennt leere Bandstellen von mehr als 4 Sekunden Länge und ermöglicht so das problemlose Ansteuern einzelner Titel.

Tips

• Wenn Sie I/ ^1 (Netz) am Cassettendeck drücken, wird nur das Cassettendeck eingeschaltet. Drücken Sie I/ ^1 (Netz) an der Stereoanlage, um sie einzuschalten.
  • Die Cassettenanzeige leuchtet rot, wenn eine Cassette eingelegt ist. Wenn keine Cassette eingelegt ist, leuchtet die Anzeige nicht.
• Wenn Sie bei ausgeschaltetem Cassettendeck die Taste ▷ oder ◀ drücken, schaltet sich das Cassettendeck ein, und die Wiedergabe der Cassette beginnt, sofern eine Cassette eingelegt ist (Sofortwiedergabefunktion) (nur DHC-MD313/333).
• Das Cassettendeck schaltet sich automatisch ein, wenn Sie bei ausgeschaltetem Gerät eine Cassette einlegen. Drücken Sie I/⏻ (Netz) an der Stereoanlage, um sie einzuschalten.
• Bei Drücken von ▷ oder ◀ wird automatisch von der momentanen Signalquelle auf das Deck umgeschaltet (automatische Signalquellenwahl).
• Wenn die Cassette nach dem Rückspulen automatisch von Anfang an wiedergegeben werden soll (Auto Play), drücken Sie ▷, während Sie ◀▶ gedrückt halten (Wiedergabe der Vorderseite), oder drücken Sie ◀, während Sie ▶▶ gedrückt halten (Wiedergabe der Rückseite).
• Um ein mit Dolby-Rauschunterdrückung bespieltes Band wiederzugeben, stellen Sie DOLBY NR auf ON ein.
• Mit Hilfe der Timer-Funktion der Stereoanlage können Sie sich zu einer bestimmten Zeit mit Musik wecken lassen. Näheres hierzu finden Sie unter „Wecken mit Musik“ in der Bedienungsanleitung der Stereoanlage. Wenn Sie den Wake-up Timer programmieren, muß DOLBY NR am Cassettendeck eingestellt werden.

Hinweis

In folgenden Fällen arbeitet der AMS möglicherweise nicht einwandfrei:

— Die Leerstelle zwischen den Titeln ist vier Sekunden oder kürzer.
— Auf dem rechten Kanal wurde eine andere Tonquelle aufgezeichnet als auf dem linken, wie z. B. bei einem Karaoke-Band.
— Das Band enthält längere Passagen mit niedriger Lautstärke oder niedrigem Pegel.
— Ein TV-Gerät steht direkt neben dem Deck.

Überspielen einer CD

— CD-TAPE-Synchron-Überspielbetrieb

Mit der CD SYNC-Taste kann eine CD bequem auf eine Cassette überspielt werden. Zum Aufnehmen verwenden Sie ein Normalband (TYPE I) oder CrO2-Band (TYPE II); der Bandtyp wird vom Deck automatisch erkannt.

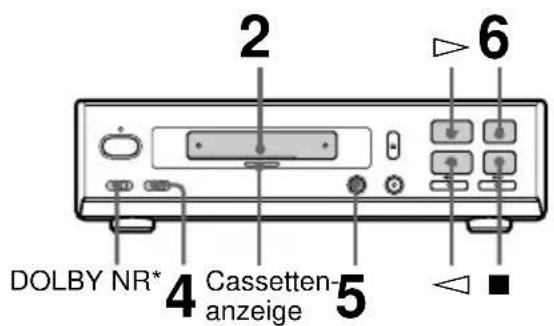

Cassettendeck TC-TX595

DOLBY NR* 4 Cassetten- anzeige 5 2 6

* Dieses Cassettendeck ist mit dem Dolby B-Rauschunterdrückungssystem ausgestattet.

1 Drücken Sie I/ (Netz) an der Stereoanlage, um sie einzuschalten. Das Cassettendeck schaltet sich automatisch ein.

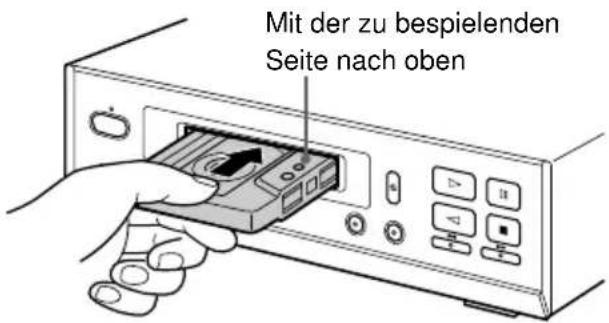

2 Legen Sie eine leere Cassette ein.

Mit der zu bespielenden Seite nach oben

3 Legen Sie eine CD auf die Plattenlade des CD-Spielers der Stereoanlage.

4 Stellen Sie DIRECTION auf ⇌ (zum Aufnehmen auf eine Seite) oder auf ⇌ (zum Aufnehmen auf beide Seiten).

Wird bei beidseitiger Aufnahme das Ende der Vorderseite mitten in einem Titel erreicht, wird der ganze Titel von Anfang an auf der Rückseite erneut aufgezeichnet.

5 Drücken Sie CD SYNC am Cassettendeck.

Das Cassetendeck schaltet auf Aufnahme-Bereitschaft und der CD-Spieler auf Wiedergabe-Bereitschaft. Die Anzeigen der Tasten CD SYNC, ●REC, ▷ (für die Vorderseite) und □□ leuchten auf.

Wenn die Aufnahme mit der Rückseite beginnen soll, drücken Sie ◀ (für die Rückseite), so daß die Anzeige der Taste ◀ aufleuchtet.

6 Drücken Sie am Cassettendeck. Die Aufnahme beginnt.

Wird das Ende der Vorderseite mitten in einem Titel erreicht, wird das Band zurückgespult und der Titel von Anfang an erneut aufgezeichnet. Bei beidseitiger Aufnahme beginnt danach die Aufnahme mit diesem Titel ab dem Anfang der Rückseite, während bei einseitiger Aufnahme der Aufnahmebetrieb abgebrochen wird.

Zum Stoppen der Aufnahme

Drücken Sie ■ am Cassettendeck.

Tips

• Wenn Sie am Cassettendeck I/⏻ (Netz) drücken, wird nur das Cassettendeck eingeschaltet. Drücken Sie I/⏻ (Netz) an der Stereoanlage, um sie einzuschalten.
• Das Cassettendeck schaltet sich automatisch ein, wenn Sie bei ausgeschaltetem Gerät eine Cassette einlegen. Drücken Sie vor Aufnahmebeginn I/ (Netz) an der Stereoanlage, um sie einzuschalten.
  • Die Cassettenanzeige leuchtet rot, wenn eine Cassette eingelegt ist. Wenn keine Cassette eingelegt ist, leuchtet die Anzeige nicht.
• Wenn Sie das Rauschen bei Hochfrequenzsignalen geringer Lautstärke reduzieren wollen, schalten Sie vor Schritt 5 DOLBY NR auf ON.
• Wird beim Aufnehmen auf beide Seiten das Ende der Vorderseite erreicht, blendet die Fade Synchro-Funktion (nur DHC-MD313/333) den aktuellen Titel langsam aus, so daß er nicht abrupt abbricht. Dann wird der Titel von Anfang an auf der Rückseite erneut aufgezeichnet.

Hinweise

• Während der Aufnahme kann keine andere Quelle gehört werden.
• Wenn Sie auf beide Seiten aufnehmen wollen, achten Sie darauf, mit der Vorderseite zu beginnen. Wenn Sie mit der Rückseite beginnen, stoppt die Aufnahme am Ende der Rückseite.

Manuelle Aufnahme

Sie können auch manuell aufnehmen und so nur bestimmte Titel einer CD überspielen oder ab der Mitte einer Cassette aufnehmen. Außerdem haben Sie die Möglichkeit, eine Radiosendung oder eine MD aufzuzeichnen.

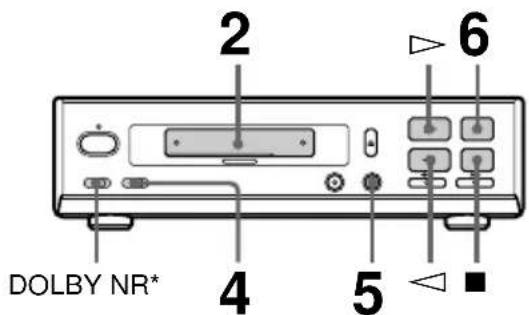

Cassettendeck TC-TX595

2 6 DOLBY NR* 4 5

* Dieses Cassettendeck ist mit dem Dolby B-Rauschunterdrückungssystem ausgestattet.

1 Drücken Sie I/⏻ (Netz) an der Stereoanlage, um sie einzuschalten. Das Cassettendeck schaltet sich automatisch ein.

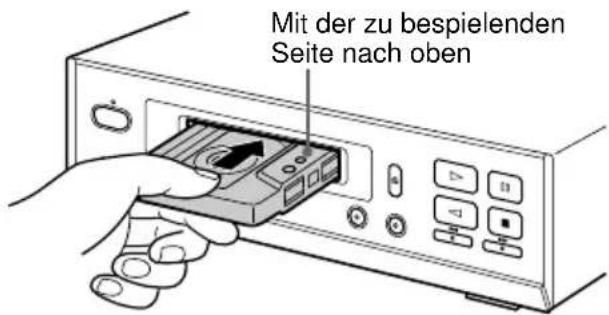

2 Eine leere Cassette einlegen.

Mit der zu bespielenden Seite nach oben

Fortsetzung

Manuelle Aufnahme (Fortsetzung)

3 Wählen Sie die gewünschte Signalquelle (z.B. „CD“, „MD“, „AM“ oder „FM“) an der Stereoanlage.
4 Stellen Sie DIRECTION auf ⇌ (zum Aufnehmen auf eine Seite) oder auf ⇌ (zum Aufnehmen auf beide Seiten).
5 Drücken Sie ●REC am Cassettendeck. Das Deck schaltet auf Aufnahme-Bereitschaft. Die Anzeigen der Tasten ●REC, ▷ (für die Vorderseite) und □□ leuchten auf. Wenn die Aufnahme mit der Rückseite beginnen soll, drücken Sie ◀ (für die Rückseite), so daß die Anzeige der Taste ◀ aufleuchtet.
6 Drücken Sie am Cassettendeck. Die Aufnahme beginnt. Sie können die Aufnahme auch starten, indem Sie die Taste ▷ oder ◀ drücken, deren Anzeige leuchtet.
7 Starten Sie die Wiedergabe der Signalquelle.

Zum Drücken Sie

Stoppen der Aufnahme	■ am Cassettendeck.
kurzzeitigen Anhalten der Aufnahme	□□ am Cassettendeck.

Tips

• Die Cassettenanzeige leuchtet rot, wenn eine Cassette eingelegt ist. Wenn keine Cassette eingelegt ist, leuchtet die Anzeige nicht.
- Wenn Sie das Rauschen bei Hochfrequenzsignalen geringer Lautstärke reduzieren wollen, schalten Sie vor Schritt 5 DOLBY NR auf ON.
- Mit Hilfe der Timer-Funktion der Stereoanlage können Sie zu einer bestimmten Zeit eine Radiosendung aufzeichnen. Näheres hierzu finden Sie unter „Timer-Aufnahme von Radioprogrammen“ in der Bedienungsanleitung der Stereoanlage. Wenn Sie den Timer programmieren, müssen DOLBY NR und DIRECTION am Cassettendeck eingestellt werden.

Zusatzinformationen

Zur besonderen Beachtung

Zur Betriebsspannung (für Modelle mit Spannungswahlschalter)

Vergewissern Sie sich vor der Inbetriebnahme des Cassettendecks, daß die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt.

Zur Sicherheit

• Die Anlage ist auch im ausgeschalteten Zustand nicht vollständig vom Stromnetz getrennt, solange der Netzstecker noch an der Netzsteckdose angeschlossen ist.
- Trennen Sie bei längerer Nichtverwendung das Cassettendeck von der Steckdose ab. Zum Abziehen des Netzkabels fassen Sie stets am Stecker und niemals am Kabel an.
- Sollte ein fester Gegenstand oder Flüssigkeit in das Gerät gelangen, trennen Sie es ab und lassen Sie es von einem Fachmann überprüfen, bevor Sie es weiterverwenden.
- Das Netzkabel darf nur von einem qualifizierten Kundendienst ausgetauscht werden.

Zur Aufstellung

• Stellen Sie das Cassettendeck an einen Ort, an dem ausreichende Luftzirkulation gewährleistet ist, um einen internen Hitzestau zu vermeiden.
• Stellen Sie das Gerät waagerecht auf.
• Stellen Sie das Gerät nicht an einen Ort, an dem es folgenden Bedingungen ausgesetzt ist:

— Hitze oder Kälte
— Staub oder Schmutz
— hoher Feuchtigkeit
— Vibrationen
— direktem Sonnenlicht

Vor dem Einlegen der Cassette

Achten Sie darauf, daß das Band gespannt ist. Durchhängendes Band kann im Antriebsmechanismus hängen bleiben und beschädigt werden.

Vorsicht bei Bändern mit Spielzeiten über 90 Minuten

Diese Bänder sind sehr dünn und können sich leicht dehnen. Es wird empfohlen, bei solchen Bändern die Bandtransportfunktion (Wiedergabe, Stopp, Vorspulen usw.) nicht zu häufig umzuschalten.

Löschschutz

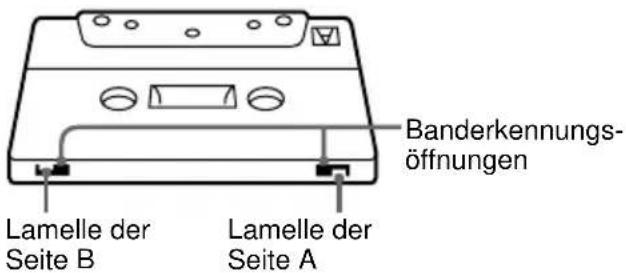

Zum Schutz gegen versehentliches Löschen brechen Sie die Lamelle der Seite A und/oder B wie in der Abbildung gezeigt heraus.

Banderkennungs- öffnungen Lamelle der Seite B Lamelle der Seite A

Seite A Brechen Sie die Lamelle der Seite A heraus

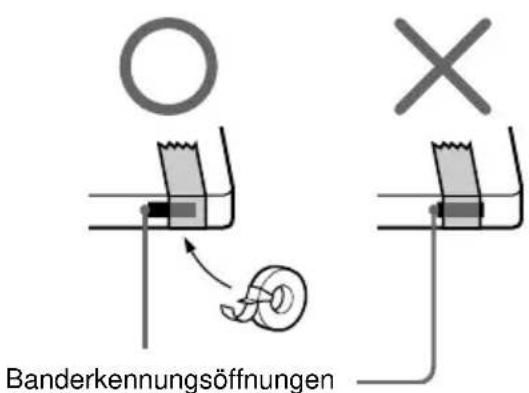

Um später wieder auf die Cassette aufzunehmen, überkleben Sie die Vertiefung mit Klebeband.

Achten Sie jedoch darauf, nicht die Banderkennungsöffnungen zu überkleben. Ansonsten kann das Deck den Bandtyp nicht erkennen.

Banderkennungsöffnungen

Reinigung der Tonköpfe

Nach etwa 10 Betriebsstunden sollten die Tonköpfe gereinigt werden.

Verschmutzte Tonköpfe führen zu:

— Verzerrungen des Tons;
— Abfallen des Tonpegels;
— Tonaussetzern;
— unvollständigem Löschen;
— Störung der Aufnahme.

Sie sollten die Tonköpfe also vor einer wichtigen Aufnahme oder nach der Wiedergabe einer alten Cassette reinigen. Zur Reinigung verwenden Sie eine handelsübliche Trockentyp- oder Nasstyp-Reinigungscassette. Einzelheiten finden Sie in der Anleitung der Reinigungscassette.

Entmagnetisieren der Tonköpfe

Nach etwa 20 bis 30 Betriebsstunden sollten die Tonköpfe und die Metallteile, die das Band berühren, mit einer handelsüblichen Entmagnetisierungs-Cassette entmagnetisiert werden. Einzelheiten finden Sie in der Anleitung der Entmagnetisierungs-Cassette.

Reinigung des Gehäuses

Verwenden Sie ein weiches, leicht mit mildem Haushaltsreiniger angefeuchtetes Tuch.

Lösungsmittel wie Verdünner oder Benzin dürfen nicht verwendet werden, da sie das Gehäuse angreifen.

Bei weiterführenden Fragen wenden Sie sich bitte an den nächsten Sony Händler.

Störungsüberprüfung

Bei Problemen mit dem Cassettendeck gehen Sie die folgende Liste durch.

Vergewissern Sie sich jedoch als erstes, ob das Netzkabel und die Lautsprecher richtig angeschlossen sind.

Kann das Problem nicht behoben werden, wenden Sie sich an Ihren Sony-Händler.

Die Laufwerktasten des Decks arbeiten nicht.

• Die Laufwerktasten drücken, sobald nicht mehr blinkt. (Nach dem Einschalten des Cassettendecks funktionieren die Tasten am Cassettendeck ca. 2 Sekunden lang nicht.)
• Es ist keine Cassette eingelegt. Eine Cassette einlegen.

Wiedergabe oder Aufnahme nicht möglich.

• Das Band hängt durch. Das Band spannen.
• Die Köpfe sind verschmutzt. Die Köpfe reinigen.
- Ü berprüfen, ob die Audioverbindungskabel richtig angeschlossen sind (siehe Seite 7).

Keine Aufnahme möglich.

• Es ist keine Cassette eingelegt. Eine Cassette einlegen.
  • Die Überspielschutzlamelle der Cassette wurde herausgebrochen. Überkleben Sie die Vertiefung mit Klebeband (siehe Seite 13).
  • Das Ende der Cassette ist erreicht.

Keine Aufnahme oder Wiedergabe möglich oder zu geringer Pegel.

• Die Köpfe sind verschmutzt. Die Köpfe reinigen.
- In den Aufnahme-/Wiedergabeköpfen hat sich Restmagnetismus aufgebaut. Die Köpfe entmagnetisieren.

Kein vollständiges Löschen möglich.

- In den Aufnahme-/Wiedergabeköpfen hat sich Restmagnetismus aufgebaut. Die Köpfe entmagnetisieren.

Starke Gleichlaufschwankungen oder Tonaussetzer.

- Die Antriebswellen des Cassettendecks sind verschmutzt. Die Teile mit einer Reinigungscassette reinigen.

Starkes Rauschen oder Löschen der Höhen.

• In den Aufnahme-/Wiedergabeköpfen hat sich Restmagnetismus aufgebaut. Die Köpfe entmagnetisieren (siehe Seite 13).
• Das Deck weiter vom TV-Gerät oder Videorecorder entfernt aufstellen.

Verzerrter Ton.

• DOLBY NR in dieselbe Position stellen, bei der die Cassette bespielt wurde.
• Das Cassettendeck weiter vom TV-Gerät oder Videorecorder entfernt aufstellen.

Kein Ton.

• Das Netzkabel ist nicht mit einer Netzsteckdose verbunden.
• Ü berprüfen, ob die Audioverbindungskabel richtig angeschlossen sind (siehe Seite 7).

Die mit der Stereoanlage gelieferte Fernbedienung funktioniert nicht.

• Die Funktion der Stereoanlage ist nicht auf „TAPE“ eingestellt.
• Ü berprüfen, ob das Systemkabeladapter/AU BUS-Verbindungskabel richtig angeschlossen ist (siehe Seite 5 oder 6).

Die automatische Signalquellenwahl oder die Sofortwiedergabefunktion (nur DHC-MD313/333) arbeiten nicht.

- Ü berprüfen, ob das Systemkabeladapter/AU BUS-Verbindungskabel richtig angeschlossen ist (siehe Seite 5 oder 6).

Die mit der Stereoanlage verbundenen Funktionen, wie CD-TAPE-Synchronaufnahme, sind unwirksam.

- Ü berprüfen, ob das Systemkabeladapter/AU BUS-Verbindungskabel richtig angeschlossen ist (siehe Seite 5 oder 6).

Die eingelegte Cassette läßt sich nicht auswerfen.

- Das Cassettendeck ist ausgeschaltet. Das Cassettendeck mit / (Netz) einschalten und dann drücken.

Die Cassettenanzeige blinkt.

- Das Cassettendeck mit I/⏻ (Netz) aus- und dann wieder einschalten.

Technische Daten

Aufnahmesystem 4 Spuren, 2 Kanäle (Stereo)

Frequenzgang (DOLBY NR OFF)

50 - 14.000 Hz (±3 dB),

mit Sony TYPE I-Cassette

mit Sony TYPE II-Cassette

Gleichlaufschwankungen ±0,13% W. Peak (IEC)

0,07% W. RMS (NAB)

±0,2% W. Peak (DIN)

Eingang TAPE IN (Cinchbuchsen):

Impedanz 47 kOhm

Ausgang TAPE OUT (Cinchbuchsen):

Pegel 550 mV,

Impedanz 47 kOhm

Allgemeines

Stromversorgung

Modell für europäische Länder:

220 - 230 V Wechselstrom,

50/60 Hz

Andere Modelle: 110 – 120 V oder

220 - 240 V Wechselstrom,

50/60 Hz

Einstellbar über

Spannungswahlschalter

Leistungsaufnahme 12 W

Abmessungen

(B/H/T), einschl. vorstehender

Teile und Bedienungselemente

Gewicht ca. 2,5 kg

Mitgeliefertes Zubehör: Audioverbindungskabel (2)

Systemkabeladapter (1)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Technische gegevens 15

Voorbereidingen
