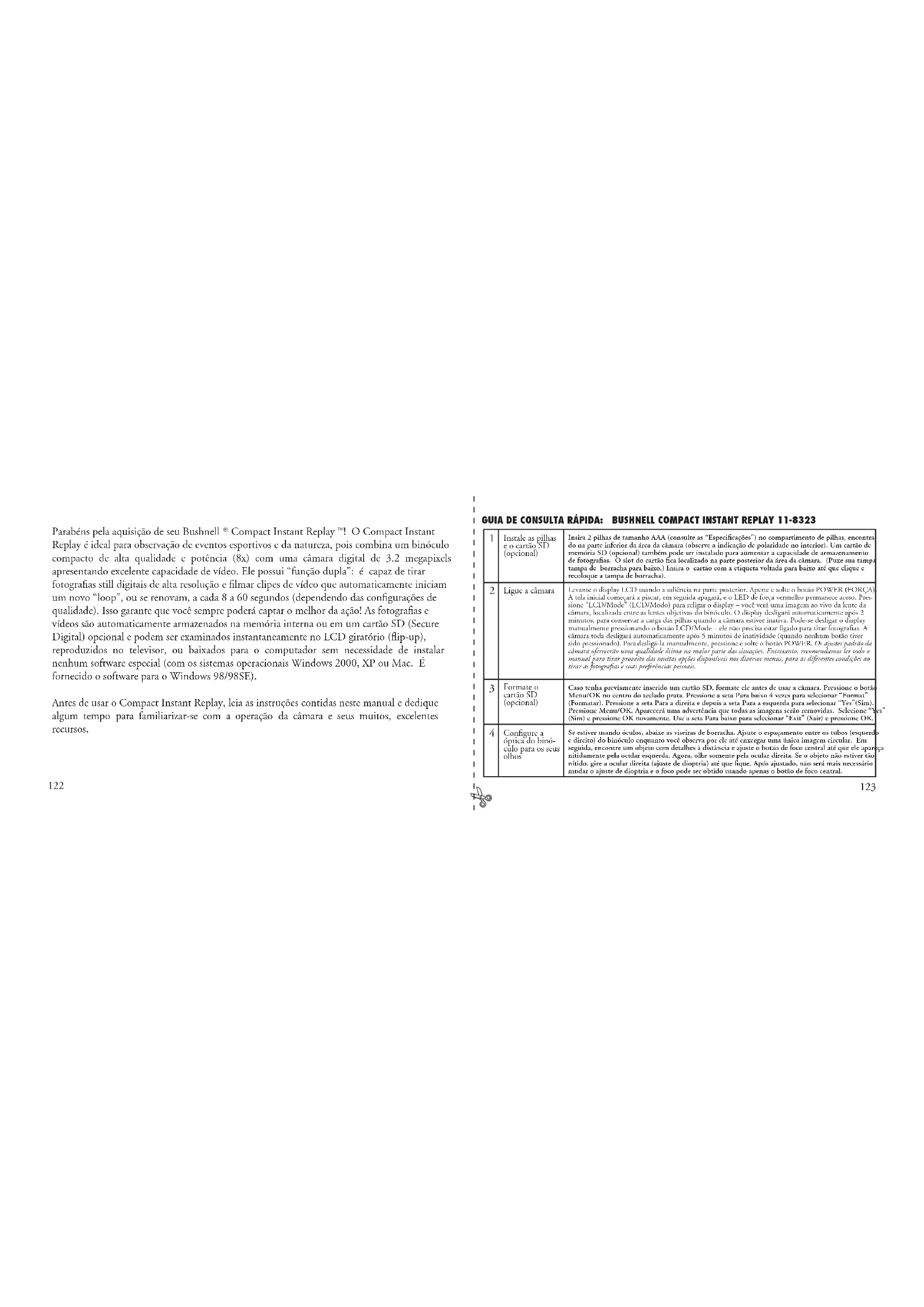

11-8323 6LIM.indd 120-121 1/28/05 10:46:07 AMParabéns pela aquisição de seu Bushnell

! O Compact Instant Replay é ideal para observação de eventos esportivos e da natureza, pois combina um binóculo compacto de alta qualidade e potência (8x) com uma câmara digital de 3.2 megapixels apresentando excelente capacidade de vídeo. Ele possui “função dupla”: é capaz de tirar fotografias still digitais de alta resolução e filmar clipes de vídeo que automaticamente iniciam um novo “loop”, ou se renovam, a cada 8 a 60 segundos (dependendo das configurações de qualidade). Isso garante que você sempre poderá captar o melhor da ação! As fotografias e vídeos são automaticamente armazenados na memória interna ou em um cartão SD (Secure Digital) opcional e podem ser examinados instantaneamente no LCD giratório (flip-up), reproduzidos no televisor, ou baixados para o computador sem necessidade de instalar nenhum software especial (com os sistemas operacionais Windows 2000, XP ou Mac. É fornecido o software para o Windows 98/98SE). Antes de usar o Compact Instant Replay, leia as instruções contidas neste manual e dedique algum tempo para familiarizar-se com a operação da câmara e seus muitos, excelentes recursos. GUIA DE CONSULTA RÁPIDA: BUSHNELL COMPACT INSTANT REPLAY 11-8323

Instale as pilhas e o cartão SD (opcional) Insira 2 pilhas de tamanho AAA (consulte as “Especificações”) no compartimento de pilhas, encontra- do na parte inferior da área da câmara (observe a indicação de polaridade no interior). Um cartão de memória SD (opcional) também pode ser instalado para aumentar a capacidade de armazenamento de fotografias. O slot do cartão fica localizado na parte posterior da área da câmara. (Puxe sua tampa tampa de borracha para baixo.) Insira o cartão com a etiqueta voltada para baixo até que clique e recoloque a tampa de borracha).

Ligue a câmara Levante o display LCD usando a saliência na parte posterior. Aperte e solte o botão POWER (FORÇA). A tela inicial começará a piscar, em seguida apagará, e o LED de força vermelho permanece aceso. Pres- sione “LCD/Mode” (LCD/Modo) para religar o display – você verá uma imagem ao vivo da lente da câmara, localizada entre as lentes objetivas do binóculo. O display desligará automaticamente após 2 minutos, para conservar a carga das pilhas quando a câmara estiver inativa. Pode-se desligar o display manualmente pressionando o botão LCD/Mode – ele não precisa estar ligado para tirar fotografias. A câmara toda desligará automaticamente após 5 minutos de inatividade (quando nenhum botão tiver sido pressionado). Para desligá-la manualmente, pressione e solte o botão POWER. Os ajustes padrão da câmara oferecerão uma qualidade ótima na maior parte das situações. Entretanto, recomendamos ler todo o manual para tirar proveito das muitas opções disponíveis nos diversos menus, para as diferentes condições ao tirar as fotografias e suas preferências pessoais.

Formate o cartão SD (opcional) Caso tenha previamente inserido um cartão SD, formate ele antes de usar a câmara. Pressione o botão Menu/OK no centro do teclado prata. Pressione a seta Para baixo 4 vezes para selecionar “Format” (Formatar). Pressione a seta Para a direita e depois a seta Para a esquerda para selecionar “Yes”(Sim). Pressione Menu/OK. Aparecerá uma advertência que todas as imagens serão removidas. Selecione “Yes” (Sim) e pressione OK novamente. Use a seta Para baixo para selecionar “Exit” (Sair) e pressione OK.

Configure a óptica do binó- culo para os seus olhos Se estiver usando óculos, abaixe as viseiras de borracha. Ajsute o espaçamento entre os tubos (esquerdo e direito) do binóculo enquanto você observa por ele até enxergar uma única imagem circular. Em seguida, encontre um objeto com detalhes à distância e ajuste o botão de foco central até que ele apareça nitidamente pela ocular esquerda. Agora, olhe somente pela ocular direita. Se o objeto não estiver tão nítido, gire a ocular direita (ajuste de dioptria) até que fique. Após ajustado, não será mais necessário mudar o ajuste de dioptria e o foco pode ser obtido usando apenas o botão de foco central.

Tire uma fotografia ou filme um clipe de vídeo Segure a câmara firmemente com ambas as mãos e pressione o botão SNAP para tirar uma fotografia still. Você ouvirá um “bipe” (que pode ser desligado), seguido de uma breve pausa (é exibido o ícone de arquivo) enquanto a câmara armazena a fotografia na memória. Para filmar um vídeo, pressione Menu/Ok uma vez e depois a seta Para a direita para ver o menu das opções de vídeo da câmara. Use as setas Para cima e Para baixo para selecionar vídeo Normal (contínuo) ou Replay (loop) e pressione Menu/OK. A câmara voltará ao display de visualização ao vivo e você pode começar a filmar o vídeo a qualquer momento pressionando SNAP. Pressione SNAP novamente para interromper a gravação. Leia a seção “Modos de vídeo” para obter uma explicação mais detalhada das diferenças entre os modos Replay e Normal, incluindo como é determinado o tempo de gravação do vídeo.

Visualize e remova foto- grafias/vídeos Para visualizar ou reproduzir uma fotografia still ou vídeo, pressione o botão LCD/Mode (pressione duas vezes caso o display ainda não estiver ativado). Você verá a mais recente fotografia still ou vídeo (primeiro quadro). Para visualizar as fotografias ou vídeos anteriores, um(a) de cada vez, pressione a seta Para a esquerda. O ícone no canto inferior direito do display indicará se o arquivo visualizado é uma fotografia still, vídeo normal ou “instant replay”. Os números acima desse ícone indicam o número de arquivos/total de arquivos atuais (2 de 3, etc.). Para reproduzir um vídeo armazenado, pressione a Seta para baixo (pressione novamente para interromper a reprodução). Para ver imagens “reduzidas” de diver-sas fotografias/vídeos armazenados de uma única vez, pressione a seta Para cima após entrar no modo de visualização. Use as setas para selecionar um arquivo individual e pressione a seta para cima para vê-lo na tela inteira. Para remover fotografias/vídeos, pressione Menu/OK e depois a seta Para baixo uma vez (ícone da lixeira). Presssione a seta Para a direita, selecione Remover um(a) ou Remover todos(as), pres-sione a seta para a direita outra vez e selecione Yes (Sim). Retorne à coluna Menu, selecione Exit (Sair) e pressione Menu/OK para voltar ao display de visualização.

Conecte a um computador e transfira as fotografias Se você usa o sistema operacional Windows 98/98SE, instale o driver do CD-ROM antes de conectar a câmara. Instale também o PhotoSuite caso não possua um software de edição de fotografias. Conecte o cabo USB fornecido do soquete USB da câmara (na parte posterior da área da câmara) à porta USB no PC. Se você estiver rodando Windows XP, basta seguir as orientações/opções que aparecem automatica-mente na tela. Se estiver rodando Windows 98 ou 2000, abra “Meu Computador” no PC. A câmara é identificada como um “Removable Disk” (Disco removível) – as fotografias se encontram nas pastas em seu interior, basta arrastá-las ou copiar/colar em qualquer pasta no disco rígido. Consulte a seção “Como transferir as fotografias” neste manual. Especificações técnicas Ampliação 8x Tamanho do arquivo da fotogra-fia still (Resolução)2048x1536, 1600x1200, 640x480Diâmetro da lente objetiva30 mm Taxa de compressão do arquivo (qualidade)1:4 (FQ), 1:8 (NQ), 1:16 (EQ)Saída pupilar 3.75 Memória interna Memória Flash de 16MBCampo de visão 320 pés a 1000 jar das (9600 cm a 910 m)Expansão da memória Cartão Secure Digital, capacidade de até 1 GBDistância olho-ocular 13mm Formato do arquivo (still/vídeo) JPEG /MJPEG (.AVI)Revestimento para lentes

otalmente revestido Gerenciamento de arquivos Formato FAT 16, DCF (versão 1.0) Tipo de prisma Roof, BaK-7 LCD 1.5” TFT, 120,480 pixels Alcance de foco (binóculo)18’(5,4 m) ~ infinito Resolução de vídeo/Taxa de quadro620x480 ou 320x240 pixels por quadro / 30 ou 15 fps (pés por segundo). Duração do loop do modo de Replay: 8/15/30/60 segundos (de acordo com a resolução/fps selecionado)Peso 14,3 onças / 406,5 g Saída de vídeo NTSC/PAL, através de porta USB de 8 pinos com cabo especial (incluído)Tipo de sensor CMOS Faixa de valor da exposição +/- 2 EV em 0.5 etapas de EV Pixels efetivos 3,2 Megapixels Opções de equilíbrio de branco Auto (Automático), Daylight (Luz do dia), Cloudy (Nublado), Fluorescent (Fluorescente), Incandescent (Incandescente)Cor cor de 24 bits Cenas pré-configuradas Program (Programa), Sports (Esportes), Landscape (Paisagismo), Portrait (Retrato), Night (Noite)Shutter (obtu-rador) letrônico, 1/16 a 1/1000 segundosIdiomas do menu inglês, espanhol, francês, alemão, italiano, português, japonêsAlcance de foco (câmara) ixo, aprox. 60’(18 m) ~ infinitoDesligamento automático da força (após inatividade)Display LCD: 2 Min. / Desligamento de toda força: 5 Min. Abertura da lente f/5.6 Alimentação de força 2 pilhas tamanho AAA – tipo alcalinas/lítio/N iMh

11-8323 6LIM.indd 124-125 1/28/05 10:46:08 AMÍcones de display de visualização do LCD # Ícone

No. de fotografi as restantes (baseando-se na memória disponível)

Qualidade (Compressão do arquivo) Fine/Normal/Economy (Superior/ Normal/Econômica)

Resolução (Tamanho do arquivo) Large/Medium/Small (Grande/Médio/Pequeno)

Equilíbiro de branco Não é exibido, exceto quando mudado do padrão “Auto”(Automático)na Exposição

Cena Não é exibida, exceto quando mudado do padrão “Program”(Program) no Menu de Modo

Modo de disparo em seqüência Não é exibido, exceto quando selecionado no Menu de Modo Display de visualização de fotografi a still Display de fi lme (vídeo) # Ícone

Tempo total (em segundos) de vídeo disponível (baseado na memória disponível

Resolução (FQ=640x480/ NQ=320x240)

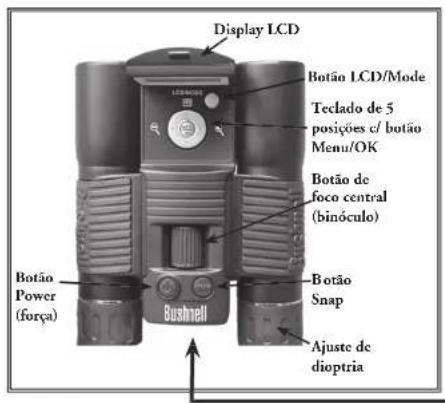

Taxa de quadros (30 ou 15 fps) Identifi cação das peças Botão LCD/Mode Display LCD Teclado de 5 posições c/ botão

enu/OK Botão Power (força)

otão Snap Botão de foco central (binóculo) Ajuste de dioptria Display LCD Porta USB/Saída de vídeo LED de força

ipe Slot para cartão SD

11-8323 6LIM.indd 126-127 1/28/05 10:46:10 AMComo carregar as pilhas Como inserir o cartão SD Vire o Compact Instant Replay e abra a tampa do compartimento de pilhas no sentido indicado à direita. Insira 2 pilhas de lítio ou alcalinas de tamanho AAA no compartimento, no sentido indicado pelos diagramas internos. Depois, recoloque a tampa de volta no lugar até ela clicar. Nota: As pilhas de NiMh tipo recarregáveis também podem ser usadas, mas alguns modelos talvez não forneçam a corrente apropriada para abastecer o Instant Replay. Recomendam-se as pilhas de NimH com classifi cação de corrente 2300 mAh ou superior. A câmara poderá armazenar de 15 a 642 fotografi as na memória interna de 16 MB, dependendo das confi gurações de resolução e qualidade (consulte o quadro no verso deste manual). Para ampliar a quantidade de armazenamento disponível, pode-se adicionar um cartão de memória Secure Digital (SD) opcional, com capacidade de até 1 GB. O cartão é inserido no slot, na parte posterior da área de câmara, como indicado no último diagrama. Insira o cartão SD com a etiqueta voltada para cima. N ota: não esqueça de verifi car se a força está desligada antes de inserir ou remover os cartões a fi m de evitar a possível perda de arquivos ou danos no cartão. Cartões novos não requerem formatação, mas um cartão previamente usado em outros dispositivos deverá ser formatado pelo Compact Instant Replay antes de armazenar as fotografi as (Consulte o Menu de confi guração na próxima seção). Observe que isso apagará todos arquivos previamente armazenados no cartão, então não esqueça de fazer o download ou cópia dos arquivos que você deseja manter. Confi guração básica do binóculo e câmara Antes de tirar fotografi as ou fi lmar vídeos, dedique alguns momentos para confi gurar o Compact Instant Replay de acordo com sua visão e preferências individuais. Deixe as viseiras de borracha “para cima” se você não estiver usando óculos, ou abaixe-as caso contrário. Prenda os dois lados do binóculo e afaste ou aproxime-os enquanto você observa pelo binóculo, para ajustar o espaçamento entre as oculares até enxergar uma única imagem circular. Encontre um objeto distante com vários detalhes (como uma árvore, sinal, parede de tijolos, etc.) e ajuste o botão de foco central até que o objeto pareça nítido ao ser observado apenas pela ocular esquerda do binóculo. Em seguida, olhando o mesmo objeto apenas com o lado direito do binóculo, simplesmente gire a ocular direita até que a imagem fi que igualmente nítida para seu olho direito. Isso é chamado de ajuste de dioptria e compensa por qualquer diferença que possa haver na visão entre seus olhos esquerdo e direito. Após a confi guração seguindo este procedimento inicial, não será preciso mais se preocupar com o ajuste de dioptria e pode-se apenas o botão do foco central para focalizar objetos a qualquer distância pelo binóculo (a distância de foco mínima é aproximadamente 4,8 m). Os vídeos e fotografi as digitais não são afetados pelo botão de foco central, pois a lente da câmara localizada entre as lentes objetivas do binóculo não requer focalização. Ela é pré-confi gurada de forma que objetos de 18 m ao infi nito estarão em foco. Observe que o binóculo é capaz de focar objetos a menores distâncias do que a câmara. Verifi que a imagem ao vivo no display LCD para ter certeza de que você está sufi cientemente afastado para garantir fotografi as nítidas. A lente da câmara oferece uma ampliação de 8x, igual à óptica do binóculo, e seu alinhamento é tal que um objeto centrado na imagem do binóculo estará também centrado nas fotografi as ou vídeos. Sendo assim, não é necessário ligar ou mesmo levantar o LCD ao tirar fotografi as ou fi lmar vídeos. Reduzir o uso do LCD aumentará de maneira signifi cante a vida útil das pilhas. Você talvez queira entrar no menu da câmara e confi gurar a data correta antes de usá-la pela primeira vez. Levante o display LCD e pressione o botão Power . Após acender a luz vermelha, pressione LCD/Mode para ligar o display. Pressione o botão Menu/OK no centro do teclado e pressione a seta Para baixo 3 vezes para acessar o menu de “Setup” (Confi guração). Pressione a seta Para a direita uma vez e depois a seta Para baixo para chegar à “Date” (Data). Em seguida, pressione a seta Para a direita duas vezes para entrar na confi guração da data. Use as setas para a esquerda/direita para selecionar a parte da data a ser alterada e após a seta Para cima ou Para baixo para mudar. Para mudar o formato de data, de maneira que o mês, dia e ano fi quem na ordem desejada, movimente o ícone “setas” na parte superior esquerda do display da data e pressione as setas Para cima/para baixo. Ajuste a hora (no formato de 24 horas) com os 4 números na parte inferior do display da data, de maneira que ela mudará automaticamente após a meia-noite do local onde você se encontra. Após ajustar a data e hora, pressione o botão Menu/OK uma vez, e novamente para salvar a confi guração e sair. Em seguida, pode-se pressionar a seta Para baixo para que data apareça ou não no display e nas fotografi as (“Show Date On/Off” – Ligar/Desligar indicação da data). Mantenha a seta para a esquerda pressionada até retornar à “Setup” (Confi guração), vá para baixo até “Exit” (Sair) e pressione Menu/OK. Tampa do compartimento de pilhas Tampa do compartimento Pilhas instaladas Slot do cartão (levante a tampa)

11-8323 6LIM.indd 128-129 1/28/05 10:46:11 AMComo tirar fotografias still Após seguir a configuração inicial descrita nas páginas anteriores, você já estará pronto para tirar uma fotografia: 1) Levante o LCD e pressione rapidamente o botão Power (o LED vermelho acende). Pressione o botão LCD/Mode para ligar o display LCD caso deseje visualizar uma imagem ou verificar as configurações do menu, condição das pilhas. etc. 2) O Compact Instant Replay apresentará as configurações padrão de qualidade e alta resolução, assim como “tudo no automático” quando ligado pela primeira vez, permitindo tirar fotografias excelentes imediatamente. Caso prefira configurações diferentes, consulte a seção “Como usar o Menu Principal” a fim de obter orientações de como encontrar e mudar as configurações, como resolução e exposição, uso de pré-configurações de cenas para motivos comuns e outras opções. 3) Você pode tirar fotografias olhando apenas pelo binóculo (não há necessidade do LCD estar ligado). Entretanto, para um enquadra- mento mais pr eciso, recomenda-se verificar a imagem no LCD. 4) Não esqueça que você deve estar afastado no mínimo 18 metros do objeto a ser fotografado. A óptica do binóculo poderá focar a distâncias menores, mas o foco da câmara está pré-configurado para obter melhores resultado com objetos à distância (a câmara não necessita focalizar). O LCD pode ser usado para verificar se o objeto não está demasiadamente próximo para obter resultados nítidos. 5) Prenda a câmara com as duas mãos para que fique o mais estável possível e aperte lentamente o botão SNAP. O display ficará escuro por alguns segundos enquanto o arquivo é armazenado (o ícone da pasta é exibido). Em seguida, você poderá tirar outra fotografia. O contador no canto inferior direito mudará para exibir a capacidade de fotografias restantes, que depende da quantidade disponível de memória interna ou no cartão, assim como das configurações de qualidade e resolução (é possível mudar para configurações inferiores a qualquer momento, a fim de aumentar o número de fotografias que “cabem” na memória restante). Nota: nem sempre o contador abaixará apenas um número após a fotografia ser tirada. Isso dependerá das configurações e do conteúdo efetivo do arquivo por fotografia. Quanto o contador atingir “000”, a câmara está sem memória (espaço para armazenamento) e você deve fazer o download das fotografias que deseja manter para que possam ser removidas, ou retirar e instalar um outro cartão SD. 6) Zoom digital de até 6x se encontra disponível. Pressione a seta para a direita para “zoom in” (o resultado pode ser observado no LCD). Pressione a seta para a esquerda para voltar a afastar (“zoom out”). 7) Pressione o botão LCD/Mode para examinar a fotografia após tirá-la e após pressione ele novamente para retornar à visualização ao vivo. Consulte a seção “Menu de visualização” para obter maiores informações sobre como visualizar e remover fotografias tiradas anteriormente. Como filmar vídeos normais ou “Instant Replay”

1) Siga as etapas 1-4 na seção “Como tirar fotografias still”, na página anterior

2) Pressione o botão Menu/OK para sair de fotografia still e passar para um dos modos de vídeo. O primeiro grupo de menu é “Câ- mara ”- pressione a seta Para a direita, após use as setas Para cima ou Para baixo para selecionar o modo de vídeo Normal ou Replay (a câmara retornarná ao display de visualização ao vivo após a seleção do modo de vídeo, então estará pronta para filmar imediatamente). Em qualquer um dos modos, pressione SNAP para iniciar a gravação de um novo clipe de vídeo. Para interrompê-la e armazenar o vídeo na memória, pressione SNAP novamente. Eis as diferenças entre os dois modos de vídeo: O modo de vídeo Normal filmará apenas um clipe de vídeo contínuo, começando quando o botão Snap é pressionado e terminando ao pressioná-lo novamente. O tempo de gravação fica limitado somente pela quantidade disponível de memória interna ou no cartão. Pode-se gravar um único vídeo de longa duração até esgotar a memória ou vídeos múltiplos de pequena duração, parando e começando a gravação a qualquer momento pressionando-se o botão Snap. Ao parar, o contador indica o tempo aproximado de gravação restante disponível (em segundos) e continua fazendo a contagem regressiva de tempo quando reinicia a gravação de vídeo Normal. O modo de vídeo Replay opera de uma forma distinta – ao final de um limite de tempo predeterminado (determinado pela configura- ção da taxa de quadros e resolução de vídeo no menu de configuração), o clipe de vídeo começa a realizar um “loop”, ou seja, regravar, apagando e substituindo os eventos anteriores. Isso é ideal para captar ações esportivas, já que é possível iniciar a gravação a qualquer instante e suspendê-la logo após o gol, “touchdown” ou qualquer outro momento de destaque. Você não vai deixar de captar auge do momento, e também não precisará procurar ou “rebobinar” um vídeo anterior muitas e muitas vezes até encontrar o que deseja ver. As durações de loop disponíveis são 8, 15, 30 ou 60 segundos. Quanto maior a resolução e número de quadros por segundo, mais curto ele será. No modo Replay (Reprodução) o contador indica o tempo de gravação total disponível (em segundos) ao ser parado, e conta de zero até o final do limite de tempo do loop quando inicia a gravação. No final do loop, quando reiniciar a gravação, o contador volta automaticamente ao zero e começa novamente. Observe que, se você interromper a gravação durante um novo loop, o vídeo conterá parte do segmento do loop anterior e a primeira parte desse novo loop – a câmara sempre salvará os 8, 15, 30 ou 60 segundos completos dos eventos mais recentes. Experimente e pratique um pouco o modo replay para ver como ele funciona antes de você ir para aquele jogo tão importante! 3) Pressione o botão LCD/Mode caso queira verificar o vídeo logo após filmá-lo. Pressione a Seta para baixo para iniciar a reprodução e aperte-a uma segunda vez para interrompê-la. Pressione as setas Para a esquerda ou Para a direita para ver os arquivos anteriores de fotografias still ou vídeos. Pressionar a seta no topo exibirá uma imagem “reduzida” de arquivos múltiplos – use as setas para destacar o arquivo desejado e após pressione Menu/OK para selecionar e ver esse arquivo. Pressione o botão LCD/Menu quando estiver pronto para retornar ao display ao vivo e filmar outros vídeos (ou tirar fotografias). 4) Consulte a seção “Menu de visualização” para obter maiores informações sobre como visualizar e remover vídeos filmados anteri- ormente.

11-8323 6LIM.indd 130-131 1/28/05 10:46:11 AMGrupo do menu Ícone Finalidade Setup (Confi gu- ração) Oferece opções de confi guração para: resolução (tamanho do arquivo), quali- dade (compressão do arquivo), EV (valor da exposição), WB (equilíbrio de branco) e ISO (sensibilidade à luz).

ormatar Prepara o cartão de memória SD novo ou previamente usado para o uso. Apaga (remove) todos os arquivos contidos no cartão. Pode ser usado para remover todo conteúdo da memória interna com rapidez, se um cartão SD não tiver sido inserido. Sair Sai do menu principal e retorna à imagem de visualização ao vivo. As próximas páginas oferecem uma lista completa de todos os itens e confi gurações disponíveis nos grupos do Menu Principal, incluindo as descrições de suas funções. Siga os mesmos procedimentos usados no exemplo acima para se movimentar pelas telas de menu a fi m de destacar e mudar quaisquer confi gurações segundo suas preferências ou ne- cessidades. O menu de visualização é diferente, embora mais simples, contendo apenas quatro grupos (Show de slides, Remover, Editor e Sair). Consulte a seção “Menu de visualização” encontrado nas próximas páginas desse manual para uma descrição completa. Como usar o Menu Principal Como mencionado anteriormente neste manual, o Compact Instant Replay já vem confi gurado com as mais elevadas resolução e qualidade disponíveis ao sair da caixa. A exposição, equilíbrio de branco e outras variáveis são confi guradas automaticamente. Isso signifi ca que você obterá bons resultados para a grande maioria dos objetos e condições de iluminação sem a necessidade de entrar em menus e de mudar confi gurações. Entretanto, recomendamos a familiar- ização com as opções disponíveis para melhorar a qualidade das fotografi as. Por exemplo: se pensar que estão muito escuras (comum na maioria das câmaras quando há presença de neve) ou muito verdes (sob luzes fl uorescentes). O menu principal, ou de gravação, é organizado em seis grupos. Pressione o botão “Menu/OK” para ver esses grupos. Use as setas para cima e para baixo a fi m de selecionar um grupo. Em seguida, use a seta para a direita e setas para cima/para baixo para ver os itens ou opções disponíveis no interior do grupo. Eis uma descrição geral dos grupos de menu e de suas funções: Como usar o Menu Principal Grupo do menu Ícone Finalidade Modo da câmara Permite selecionar fotografi a still ou um dos dois modos de operação de vídeo (fi lme). As opções de menu sempre indicam os dois modos que não estão em uso no momento. Por exemplo: quando você estiver no modo de vídeo “Re- play”, as outras opções serão exibidas no menu da câmara: modo de fotografi a still (ícone da câmara) ou modo de vídeo normal (ícone da câmara de vídeo com seta reta). Exposição Oferece opções para confi guraçãp dp WB (Equilíbrio de branco) e EV (Val- or de exposição), melhorando a qualidade de cor e exposição para diferentes condições, quando as confi gurações automáticas não produzirem a qualidade ou resultados desejados. Modo Permite selecionar “Cenas” pré-confi guradas que otimizam os ajustes da câmara para fotografi as de ações esportivas, paisagismo e outras. As opções de foto- grafi as still com seqüência rápida e auto-temporizador estão também incluídas nesse menu.

11-8323 6LIM.indd 132-133 1/28/05 10:46:13 AMSistema do Menu Principal (As configurações padrão aparecem em Negrito) Grupo Item Configurações Descrição CÂMARA Fotografia still Ícone da câmara Fotografa imagens de 3.2 megapixels Clipe de vídeo Vídeo normal (Ícone filme com seta

eta) Filma um vídeo contínuo padrão, sendo que o tempo fica limitado apenas pela quantidade restante da memória interna ou no cartão SD. Vídeo Replay (Ícone de filme com seta circular) Filma “loops” de vídeos, regravando sobre o vídeo anterior. Os loops têm duração fixa (de 8 a 60 segundos), variando de acordo com a taxa de quadros (FPS) e resolução do vídeo.

quilíbrio de branco) Auto (Automático) O White Balance (Equilíbrio de Branco) é configurado automaticamente para a reprodução correta das cores Luz do dia Configuração manual para ambientes ao ar livre, em dias ensolarados Lâmpada Configuração manual para iluminação interna de lâmpada com fi lamento de tungstênio Fluorescente Configuração manual para iluminação interna com lâmpadas fluorescentes Nublado Configuração manual para condições externas nubladas ou com sombras EV -2.0 ~ +2.0 F ornece ajuste manual de exposição insuficiente/excessiva em incrementos de

0.5 EV. Os valores negativos produzem fotografias mais escuras, os positivos

fotografias mais claras. *As configurações de cenas e seqüências no “Modo” não se encontram disponíveis quando a “câmara” estiver configurada no vídeo Replay ou Normal. Sistema do Menu Principal continuação Grupo Item Configurações Descrição MODO Cena * Programa Exposição automática padrão para fotografar/filmar a maioria dos objetos ou uso geral Esportes Usa velocidades mais elevadas do obturador para ajudar a “congelar” o movimento Paisagismo Zonas mais profundas de foco para nítidez superior do plano de frente ao plano de fundo Retrato Zona de foco superficial para fotografias de pessoas – ajuda a isolar o elemento fotografado/filmado do plano de fundo. Noite Usa velocidades mais baixas do obturador para melhorar as exposições em condições de baixa luminosidade Self Timer (Auto-tempori- zador)

es (Sim) / No (Não) A fotografia é tirada com um período de atraso após o botão Snap ser pressionado Seqüência * 3 ou 5 disparos 3 ou 5 quadros tirados em uma seqüência rápida quando Snap é pressionado SETUP (CON- FIGURA- ÇÃO): Tamanho/ Qualidade (Fotografia still) Tamanho da imagem (resolução) 3 opções de tamanho da imagem: L(2048x1536 pixels), M (1600x1200 pixels) ou S (640x480 pixels). As configurações de maior resolução produzem impressões maiores e mais nítidas, mas reduzem o espaço de armazenamento total disponível. Use as configurações menores para poder armazenar maior quantidade de fotografias na memória, ou para e-mails, etc. L=3.1MP / M=2.1MP / S=0.35MP Qualidade (Taxa de compressão do arquivo) Configura a quantidade de compressão do arquivo jpg. Configurações: Superior–FQ (compressão 1:4), Normal–NQ (1:8) e Econômica–EQ (1:16) Isso pode ser usado independentemente do tamanho da imagem para ajudar a armazenar maior número de fotografias, porém de qualidade um pouco inferior. Apenas no modo de vídeo Normal Qualidade (Resolução e FPS) 640x480 pixels por quadro (Resolução)> a 30 ou 15 quadros por segundo (Taxa de quadros) 320x240 pixels por quadro >a 30 ou 15 quadros por segundo (Depois de selecionar a resolução, pressione a Seta para a direita a fim de selecionar a taxa de quadros (fps)) Apenas no modo de vídeo

eplay Qualidade (Resolução e FPS) 640x480 pixels por quadro (Resolução)> a 30 ou 15 quadros por segundo (Taxa de quadros) 320x240 pixels por quadro >a 30 ou 15 quadros por segundo Loops com duração de 8, 15, 30 ou 60 segundos dependendo da resolução/fps

11-8323 6LIM.indd 134-135 1/28/05 10:46:13 AMGrupo Item Confi gurações Descrição Data Setup (Confi gu-ração),On (Ligado) / Off (Desligado)Permite confi gurar a data/hora correta de sua área. Se “On” (Ligado) estiver selecionado, a data aparecerá no display e em todas as fotografi as impressas.Armaze-namento uto (Au-tomático)Os arquivos são armazenados no cartão SD, quando inserido, ou na RAM interna SD O s arquivos são armazenados somente no cartão SD (deve estar inserido)Interna Os arquivos são armazenados somente na memória interna, nunca no cartãoIdioma Há 7 dis-ponív eis Seleciona o idioma de sua preferência para todas as telas do displayTempo de exibição esligado/1~3 segundosSeleciona o tempo limite de exibição automática após ser tirada a fotografi aNome do arquivoRestaurar/Série Confi gura o sistema de numeração de arquivos. Ao selecionar Reset (Restaurar), após todos os arquivos da memória interna ou do cartão forem removidos, os números dos arquivos de novas fotografi as reiniciarão de “000”. Ao selecionar Series (Série), os números dos arquivos para as novas fotografi as recomeçarão a partir do último número usado para os arquivos anteriores. Bipe On (Ligado) / ff (Desligado)Liga ou desliga o som de alerta do bipeRestaurar todos Yes (Sim) / No (Não) elecionar “Yes” (Sim) restaura todas as confi gurações ao seu padrão original (indicado em negrito)FORMAT (FORMATAÇÃO)Formatar Yes (Sim) / No (Não)Formata o cartão para os arquivos do Compact Instant Replay. Apaga todo seu conteúdo. EXIT (SAIR) Sai do sistema de menu e retorna à visualização ao vivo Menu de visualização Como visualizar e remover fotografi as e vídeos Sistema do Menu Principal continuação Grupo Item Confi gurações Descrição SHOW DE SLIDES

es (Sim) / No (Não) Selecionar “Yes” (Sim) começará a mostrar todas as imagens atualmente armazenadas na memória interna ou cartão, mudando automaticamente para a próxima imagem a cada poucos segundos. Pressione “LCD/Mode” para entrar no modo Review (Visualização). Use as setas Para a esquerda/Para a direita para passar pelas fotografi as/vídeos armazenados. No modo visualização, pressionar o botão Menu/OK acessará o con- junto de menus de visualização. Isso funciona da mesma forma descrita anteriormente nas instruções do sistema de menu principal (use as teclas de setas para navegar ao grupo do menu opções desejado, pressione OK para confi rmar a confi guração), porém com diferentes itens de menu, como indicado abaixo: # Ícone

Data do arquivo de fotografi a ou vídeo (O recurso de data deve estar confi gurado e ligado) Local do arquivo que está sendo visualizado (memória INterna ou cartão SD) Resolução do arquivo sendo visualizado Qualidade (compressão) do arquivo sendo visualizado Número do arquivo atual (numeral da esquerda): Arquivos totais na memória (numeral da direita) Indica o tipo de arquivo (Fotografi a still, vídeo normal, vídeo replay) Indicador de carga das pilhas Review Display Icons

11-8323 6LIM.indd 136-137 1/28/05 10:46:14 AMGrupo Item Configurações Descrição DELETE (REMOVER) Remover um(a) Yes (Sim) / No (Não) Remove da memória a fotografia ou vídeo atualmente exibido. Use as setas para cima/para baixo para encontrar o arquivo a ser removido. Para remover, destaque o ícone “Delete One” (Remover um(a)) e pressione “OK”. Em seguida, destaque “Yes” (Sim) e pressione “OK” para remover o arquivo. Remover todos (as)

es (Sim) / No (Não) Remove todos os arquivos armazenados. Para remover todos os arquivos (ex- ceto aqueles bloqueados – veja abaixo) destaque o ícone “Delete All” (Remover todos(as)) e pressione “OK”. Em seguida, destaque “Yes” (Sim) e pressione “OK” para remover todos os arquivos atualmente armazenados na memória. EDITOR Proteger Bloquear / Desbloquear O bloqueio de uma fotografia ou vídeo evita que seja apagado acidentalmente. Isso pode ser usado com “Remover todos(as)” para rapidamente remover todas as fotografias, exceto uma ou duas. Para bloquear a fotografia ou vídeo atual- mente exibido, destaque o ícone “Lock ” (Bloquear) e pressione “OK”. Para desbloquear um arquivo previamente bloqueado, selecione o arquivo usando as setas Para cima/Para baixo, destaque novamente o ícone “Lock” (bloquear) e pressione “OK”. Girar -90 graus ou +90 graus

ira a imagem atual em 90 graus, no sentido determinado.

air Sai do menu e visualização e retorna à última imagem selecionada para a visualização. Requisitos do sistema (mínimos) Instalação do Software Sistema operacional: Windows® 98/98SE/2000/ME/XP Unidade Central de Processamento: Equivalente ao MMX Pentium® 200MHZ ou mais rápido (Pen- tium® III 500 MHz para o PhotoSuite5™) Memória: mínima de 32MB (recomenda-se 64MB para o PhotoSuite) Placa de vídeo SVGA c/2MB VRAM, tela de 800x600, cor de 16 bits, alta densidade Espaço disponível no disco rígido 200 MB (no caso de instalação do PhotoSuite) Porta USB interna Se o seu computador estiver rodando o Windows 98, os drivers devem ser instalados antes de conectar a câmara ao PC. Insira o CD-ROM na unidade de CD do computador; ele executará automaticamente e a tela de instalação será exibida. Selecione “Install Driver” (Instalar Driver) e siga as instruções. Reinicialize o computador após a instalação. Os sistemas operacionais Windows 2000, ME e XP não requerem os drivers, pois a câmara usa armaze- namento de massa USB padrão, permitindo acessar os ar quivos de fotografias como se estivessem armazenados em um disco rígido externo. Para qualquer sistema operacional Windows, se você ainda não estiver usando um software de edição de fotografias de sua preferência, é possível instalar o Roxio PhotoSuite®, encontrado no CD-ROM. Não deixe de ler todas as “Notas de versão” e observe todas as dicas ou possíveis problemas relevantes associados à configuração de seu PC e sistema operacional.

1. Não esqueça de instalar o driver antes, caso esteja rodando Windows 98/98SE.

2. Não esqueça de ligar o Instant Replay e conectar o cabo fornecido entre a porta USB da câmara (abra a tampa

do conector no lado esquerdo do Replay) e diretamente na porta USB principal do computador – não use portas USB do teclado/painel frontal ou “hubs” não energizados.

3. O display LCD desligará para conservar a carga das pilhas e o Instant Replay será reconhecido como um

dispositivo de “Armazenamento de Massa USB” padrão. Isso significa que os arquivos da câmara podem ser facilmente visualizados, editados ou copiados para o disco rígido, com se estivessem armazenados em uma unidade rígida externa ou em CD-ROM. Menu de visualização continuação Como transferir fotografias e vídeos ao PC – Etapa por etapa

11-8323 6LIM.indd 138-139 1/28/05 10:46:15 AM4. (Essa etapa não é necessária com o Windows XP. Simplesmente use as opções que aparecem na tela para visualizar, copiar ou editar suas fotografias). Abra o Meu Computador ou o Windows Explorer. A câmara aparecerá como um novo “Removable Disk” (Disco Removível), com uma letra de unidade previamente não utilizada designada à ela. Clique duas vezes neste novo ícone do “Disco”, abra a pasta “DCIM” e após a(s) pasta(s) em seu interior (“100BNxxx” ,etc). Suas fotografias/vídeos são os arquivos no interior – com o prefixo “PICT__” seguido de um número, da mesma forma como visto anteriormente no display da câmara durante a visualização de fotografias. Clicar apenas uma vez em cada arquivo mostrará uma pequena imagem.

5. Clique em “Edit>Select All” (Editar>Selecionar Todas) (ou clique em uma fotografia, control+clique para selecionar

fotografias múltiplas) e depois “Edit>Copy to Folder” (Editar>Copiar para Pasta) nos menus do Windows. Selecione uma pasta existente no disco rígido, tal como “Minhas figuras” ou crie uma nova pasta (“Férias no Havaí”, etc) e clique em “OK” para transferir cópias dos arquivos de fotografias desejados.

6. A câmara poderá ser desconectada depois que as fotografias estiverem transferidas para o disco rígido. O Windows

2000 poderá apresentar uma advertência na tela, caso um dispositivo USB tenha sido desconectado sem antes parar ou ejetar o “disco” (os arquivos de fotografias não serão prejudicados). Neste caso, verifique a caixa que adiciona um ícone para a barra de tarefas ou bandeja do sistema. A próxima vez que você concluir a transferência das fotografias, poderá clicar neste ícone primeiro e “Parar o Dispositivo de Armazenamento de Massa USB” antes de desconectar a câmara. Como transferir fotografias e vídeos ao PC – Etapa por etapa continuação Nota: Caso o PC não reproduza arquivos de filmes .avi no Windows Media Player, você pode baixar uma versão mais nova do Media Player ou Direct X em Microsoft.com. Os arquivos de filmes tam- bém podem ser reproduzidos utilizando o QuickTime Player, incluído em muitos computadores, ou disponível gratuitamente para download em Apple.com. Como transferir fotografias e vídeos ao PC – Etapa por etapa continuação

7. Agora você já pode abrir os arquivos de fotografias em qualquer software de edição apropriado. Basta usar

em Arquivo>Abrir e ir até a pasta onde suas fotografias foram previamente armazenadas. Caso esteja usando o PhotoSuite, selecione Arquivo>Abrir Foto e em seguida o menu suspenso “Examinar em” na parte superior da janela aberta, selecione “Meu computador”, selecione seu disco rígido e clique duas vezes em qualquer fotografia na pasta onde os arquivos da câmara foram copiados. Pode-se também abrir e trabalhar com as fotografias diretamente do Instant Replay, enquanto ele estiver conectado. Para fazer isso com o PhotoSuite, primeiro execute as etapas 1 a 3, depois abra o PhotoSuite, selecione Arquivo>Abrir Fotografia e use o menu “Examinar em” para selecionar Meu Computador, selecione “Disco Removível” e abra as pastas até chegar nos arquivos de fotografias JPEG. Se optar por trabalhar dessa forma, de uma câmara conectada, não esqueça de salvar a fotografia (após concluir a edição) para o disco rígido e não para a memória da câmara ou cartão. Para fazer isso no PhotoSuite, após clicar em “Concluído”, responda “Yes” (Sim) à pergunta “Save Changes?” (Salvar alterações?), mas “No” (Não) à pergunta “Replace Existing File?” (Substituir arquivo existente?), e use a caixa de diálogo “Salvar como” para salvar a fotografia editada em uma pasta no disco rígido (“Salvar em>Disco local”), não no “Disco removível” (câmara).

8. Caso não tenha muita experiência com edição de fotografias no computador, consulte o menu de Ajuda do

software (o PhotoSuite conta com um abrangente recurso de Ajuda) para obter dicas sobre o uso de seus recursos. Além do ajuste do brilho, contraste, nítidez e cor das fotografias, é possível redimensioná-las para que caibam no papel usado para a impressão, ou salvar o arquivo em uma versão com resolução menor para e-mail ou inserção em documentos. Quando estiver pronto para salvar o arquivo editado, você pode usar “Salvar como” e atribuir um nome mais descritivo do que “100BN___”. Ao fazer isso, estará preservando o arquivo original como backup para abrir e editar posteriormente. Certifique-se de que todas as fotografias desejadas foram transferidas com êxito antes de usar “Deletar Todas” na câmara para abrir espaço para novas imagens.

11-8323 6LIM.indd 140-141 1/28/05 10:46:15 AMTamanho da imagem Megapixels (aprox.) Quali- dade* Memória interna** Cartão SD de 64 MB L 2048x1536 3.1 FQ 15 fotogra- fias 60 fotogra- fias NQ 31 124 EQ 62 248

• Seleciona a quantidade de com- pressão do arquivo (taxa jpg) (FQ=baixa/EQ=alta) FQ: Qualidade superior (1:4) NQ: Qualidade normal (1:8) EQ: Qualidade econômica (1:16) **RAM interno disponível para arquivos de fotografias: 16 MB O tamanho da imagem se refere às dimensões (pixels) ou resolução do arquivo digital. A capacidade efetiva de arma- zenamento varia de acordo com o conteúdo de cada arquivo de fotografias. Talvez seja pos- sível tirar algumas fotos a mais ou menos do que a capacidade média relacionada. Use configurações de maior tamanho e alta qualidade para as fotografias que você planeja ampliar ou aparar. Se necessário, elas poderão ser reduzidas para um tamanho menor de arquivo usando seu software de fotografias. Use tamanhos menores e/ou configurações de qualidade mais baixas se você planeja enviar por e-mail, inserir em documentos ou fazer impressões de pequenho ta- manho e não deseja redimensionar o arquivo posteriormente.

GARANTIA LIMITADA DE DOIS ANOS

Garantimos que seu produto Bushnell® estará isento de defeitos materiais e de fabricação. por dois anos após a data de aquisição. Caso tenha algum um defeito sob esta garantia, iremos a nossa opção, consertar ou trocar este produto desde que o produto seja devolvido com porte pago. Esta garantia não abrange danos causados por uso indevido, operação, instalação, ou manutenção incorretas efetuadas a não ser que seja do Departamento do Serviço de Manutenção Autorizada da Bushnell. Qualquer devolução efetuada sob esta garantia deve incluir os itens relacionados a seguir:

1) Um cheque/ordem de pagamento no montante de $10,00 para cobrir as

despesas de porte e gastos administrativos

2) Nome e endereço para a devolução do produto

3) Uma explicação do defeito

4) Comprovante da Data de Aquisição

5) O produto deve ser cuidadosamente embalado, numa caixa de papelão

resistente para prevenir danos enquanto em trânsito e enviado para os endereços indicados a seguir com porte de devolução pago: NOS EUA REMETER PARA: NO CANADÁ REMETER PARA: Bushnell Performance Optics Bushnell Performance Optics Attn.: Repairs Attn.: Repairs 8500 Marshall Drive 25A East Pearce Street, Unit 1 Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9 Para produtos adquiridos fora dos Estados Unidos ou do Canadá favor contatar seu revendedor local quanto a informações aplicáveis referentes a sua garantia. A Bushnell também pode ser contatada na Europa pelo telefone: BUSHNELL Performance Optics Gmbh European Service Centre MORSESTRASSE 4

Alemanha Tél: +49 (0) 221 709 939 3 Fax: +49 (0) 221 709 939 8 Esta garantia lhe dá direitos legais específicos. Poderá ter outros direitos que podem variar de país para país. ©2005 Bushnell Performance Optics Nota da FCC: Este equipamento foi testado e verificou-se que cumpre com os limites para um dispositivo digital Classe B, de acordo com a Parte 15 das regras da FCC. Esses limites são estabelecidos para oferecer proteções adequadas contra a interferência prejudicial em uma instalação residencial. Este equipamento gera, usa e pode irradiar energia de radiofreqüência e, se não for instalado e usado de acordo com as instruções, poderá causar interferência prejudicial nas radiocomunicações. Entretanto, não há garantia de que não ocorrerão casos de interferência em determinadas instalações. Se este equipamento causar interferência prejudicial na recepção de rádio ou televisão (a qual poderá ser determinada ligando-se e desligando-se o equipamento), tente corrigir o problema adotando uma ou mais das medidas seguintes:

• Reoriente ou mude o lugar da antena receptora.

• Aumente a distância entre o equipamento e receptor.

• Conecte o equipamento em uma tomada que faça parte de um circuito diferente daquele onde o receptor se encontra conectado.

• Consulte um representante ou um técnico experiente em rádio/televisão para auxílio. O cabo de interferência blindado deve ser usado com o equipamento para cumprir os limites de dispositivo digital segundo a Sub-parte B da Parte 15 das Regras da FCC. Projetos e especificações estão sujeitos a mudanças sem aviso prévio ou obrigação por parte do fabricante.
