Tipo de produto	Congelador 1 porta
Marca	Haier
Modelo	H4F306SDH1
Dimensões (A x L x P)	190 x 60 x 74,2 cm
Alimentação	220-240 V ~/50 Hz, 1,5 A
Classe energética	D
Volume de congelamento	301 L
Autonomia de falha elétrica	12 h
Capacidade de congelamento	20 kg/24h
Refrigerante	R600a (isobutano)
Funções principais	Super Freeze, Modo ECO, ABT Pro (antibacteriano), Wi-Fi, memória de falha elétrica, alarmes de porta aberta e temperatura elevada
Degelo	Automático
Nível de ruído	36 dB(A)
Porta reversível	Sim (direita ou esquerda)
Manutenção e limpeza	Limpar com detergente neutro e pano macio; não usar objetos cortantes
Peças de reposição e reparabilidade	Disponíveis (ver garantia); reparos por profissional qualificado

Perguntas frequentes - H4F306SDH1 HAIER

Como instalar meu congelador Haier pela primeira vez?

Após desembalar, aguarde pelo menos 6 horas antes de ligar o aparelho para permitir que o óleo do compressor retorne ao lugar. Coloque-o em um local ventilado, longe do sol e de fontes de calor. Ajuste os pés para que fique bem estável.

Qual é a temperatura ideal para congelar alimentos?

A temperatura recomendada é de -18 °C. Ela está definida por padrão. Você pode ajustá-la entre -16 °C e -24 °C conforme suas necessidades.

Como ativar a função Super Freeze?

Pressione a tecla Super Freeze (D) quando a tela estiver desbloqueada. O indicador correspondente acende. A função desativa automaticamente após 50 horas ou manualmente. Ideal para congelar grandes quantidades de alimentos.

O que fazer em caso de alarme sonoro?

O alarme soa se a porta permanecer aberta por mais de um minuto ou se a temperatura interna estiver muito alta. Pressione qualquer tecla para parar. Verifique se a porta está bem fechada ou se uma grande quantidade de alimentos quentes foi colocada.

Como limpar meu congelador?

Desligue o aparelho. Limpe o interior e o exterior com um pano embebido em água morna e detergente neutro. Não use produtos abrasivos, objetos cortantes ou limpador a vapor. Seque com um pano macio.

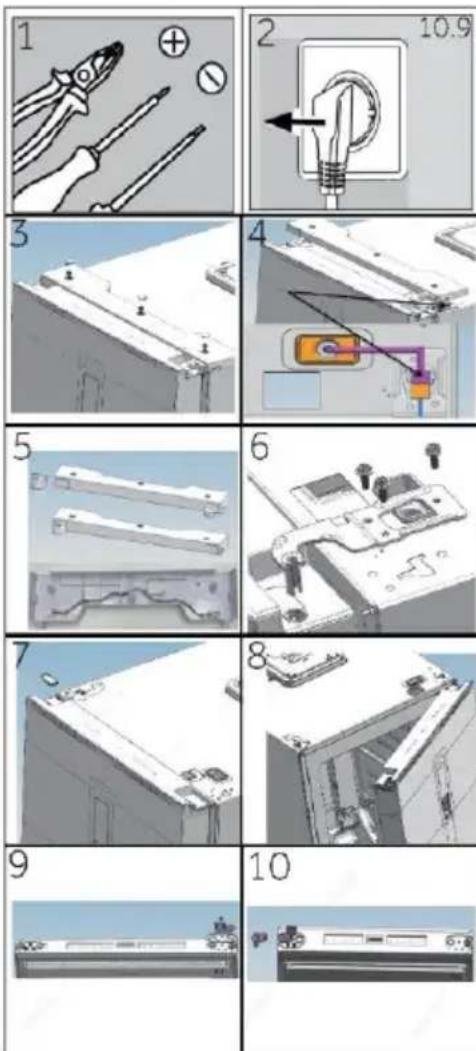

Posso inverter o sentido de abertura da porta?

Sim, a porta é reversível. Você pode mudá-la de direita (como vem) para esquerda. Siga as instruções do manual desmontando as dobradiças e usando as peças fornecidas. Duas pessoas são necessárias.

O que significa a exibição 'HH'?

A exibição HH indica temperatura interna muito alta. Verifique se a porta está fechada corretamente e se nenhum alimento quente foi colocado dentro. O alarme pode soar. Se o problema persistir, entre em contato com o serviço de atendimento ao cliente.

Como usar o modo ECO?

Pressione a tecla Modo ECO (E) quando a tela estiver desbloqueada. A temperatura se ajusta automaticamente para -16 °C (congelamento) ou 8 °C (refrigeração) para reduzir o consumo de energia. Repita para desativar.

O que fazer em caso de falha elétrica?

O aparelho mantém os alimentos frios por aproximadamente 18 horas. Abra a porta o mínimo possível. Não adicione alimentos. Após o restabelecimento, o congelador retoma com as configurações anteriores (função memória).

Como descongelar meu congelador?

O degelo é automático neste modelo. Se formar gelo, limpe com um pano. Nunca use objetos cortantes para remover o gelo. Em caso de acúmulo excessivo, siga as instruções do manual para um degelo manual.

MANUAL DE UTILIZADOR H4F306SDH1 HAIER

Guia rápido de atividade

Manual de usuário

Informações gerais e dicas

Leia atentamente estas instruções antes de utilizar este aparelho. As instruções contêm informações importantes que irão ajudá-lo a obter o melhor proveito do aparelho e garantir a instalação, o uso e a manutenção seguros e adequados.

Mantenha este manual num local conveniente para que o possa sempre consultar para uma utilização segura e adequada do aparelho.

Se vender, oferecer ou deixar o aparelho para terceiros, caso mude de casa, certifique-se de que entrega também este manual para que o novo proprietário se possa familiarizar com o aparelho e os avisos de segurança.

Legenda

Informações gerais e dicas

Aviso - Informação importante de segurança

Informação Ambiental

Eliminação

Ajude a proteger o ambiente e a saúde humana. Coloque a embalagem em recipientes adequados para reciclagem. Ajude a reciclar resíduos de aparelhos elétricos e eletrónicos. Não elimine os aparelhos identificados com este símbolo com o lixo doméstico. Entregue o produto na sua unidade de reciclagem local ou entre em contacto com o seu gabinete municipal.

Aviso!

Risco de lesão ou sufocação!

Os refrigerantes e os gases devem ser eliminados de forma profissional. Certifique-se de que os tubos do circuito refrigerante não estão danificados antes de serem devidamente eliminados. Desligue o aparelho da alimentação elétrica. Corte o cabo de alimentação de rede e elimine-o. Retire a porta, a junta da porta e os vedantes, para evitar que crianças e animais de estimação se fechem dentro do aparelho.

PT

Conteúdo

1 - Segurança. 4 2 - Utilização prevista. 8 3 - Descrição do produto. 9 4 - Painel de controlo. 10 5 - Utilização. 11 6 - Dicas de poupança de energia. 14 7 - Equipamento. 14 8 - Cuidados e limpeza. 15 9 - Resolução de problemas. 19 10 - Instalação. 22 11 - Dados técnicos. 26 12 - Assistência ao cliente. 27

C

• Não use adaptadores de fichas múltiplas nem cabos de extensão.
• Certifique-se de que o cabo de alimentação não está preso pelo congelador. Não pise o cabo de alimentação.
• Não danifique o circuito refrigerante.

AVISO!

Utilização diária

• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, desde que lhes tenha sido fornecida supervisão ou instruções relativas à utilização do aparelho de forma segura e desde que compreendam os perigos envolvidos. Mantenha as crianças com menos de 3 anos de idade afastadas do aparelho, a menos que estejam constantemente sob supervisão. As crianças não devem brincar com o aparelho. Se o gás refrigerante ou outro gás inflamável vazar para a proximidade do aparelho, feche a válvula do gás de fuga, abra as portas e janelas e não ligue uma ficha no cabo de alimentação do congelador ou de qualquer outro aparelho. A função de congelamento referida em temperaturas ambientes de até -15 °C.*

*Função a uma temperatura ambiente de -15 °C quando definido para a potência máxima, e a -24 °C.

• Não coloque artigos instáveis (objetos pesados, recipientes cheios de água) em cima do congelador, para evitar lesões pessoais causadas por queda ou choque elétrico devido ao contacto com a água.
• Abra e feche as portas pelas pegas. O espaço entre as portas e entre as portas e o armário é muito estreito. Não ponha as mãos nessas áreas para evitar entalar os dedos. Abra ou feche as portas do congelador apenas quando não houver crianças dentro do alcance do movimento das portas.
• Não guarde nem use materiais inflamáveis, explosivos ou corrosivos no aparelho ou nas proximidades.
• Não guarde medicamentos, bactérias ou agentes químicos no aparelho. Este aparelho é um eletrodoméstico. Não é recomendado armazenar materiais que necessitem de temperaturas rigorosas.
• No modo de refrigeração sem um compartimento de 4 estrelas: este aparelho de refrigeração não é adequado para congelar alimentos; no modo de congelação com um compartimento de 4 estrelas: este aparelho de congelação não é adequado para refrigerar alimentos.

1 - Segurança

• Nunca guarde líquidos em garrafas ou latas (exceto bebidas alcoólicas) especialmente bebidas gaseificadas no congelador, porque estas rebentam quando congeladas.
• Verifique o estado dos alimentos caso ocorra aquecimento no congelador.
• Não ajuste uma temperatura desnecessariamente baixa no congelador. Atenção: As garrafas podem rebentar.

AVISO!

Utilização diária

• Não toque em artigos congelados com as mãos molhadas (use luvas). Especialmente não coma gelados de gelo imediatamente antes de os retirar do congelador. Existe o risco de congelar ou de se formarem bolhas de queimadura por gelo. Primeiros socorros: passar imediatamente por água fria corrente. Não puxe!
• Não toque na superfície interior do congelador durante o funcionamento, especialmente com as mãos molhadas. As suas mãos podem congelar na superfície.
• Desligue o aparelho em caso de interrupção da energia ou antes da limpeza. Deixe passar pelo menos 5 minutos antes de voltar a ligar o aparelho, pois o arranque frequente pode danificar o compressor.
• Não utilize dispositivos elétricos no interior dos compartimentos para armazenamento de comida do aparelho, a não ser que sejam do tipo recomendado pelo fabricante. Se as lâmpadas de iluminação estiverem danificadas, devem ser substituídas pelo fabricante ou por uma pessoa qualificada no fornecedor de manutenção especializado.

Manutenção/limpeza

• Certifique-se de que as crianças estão vigiadas caso estejam a realizar a limpeza e manutenção.
• Desligue o aparelho da alimentação elétrica antes de realizar qualquer manutenção de rotina. Deixe passar pelo menos 5 minutos antes de voltar a ligar o aparelho, pois o arranque frequente pode danificar o compressor. ▶ Segure a ficha, não o cabo, ao desligar o aparelho.
• Não raspe o gelo com objetos afiados. Não use sprays, aquecedores elétricos, como secadores de cabelo, dispositivos de limpeza a vapor ou outras fontes de calor, de forma a evitar danos às peças plásticas.
• Não utilize dispositivos mecânicos ou outros meios para acelerar o processo de descongelação, que não os recomendados pelo fabricante.
• Não pulverize ou lave o aparelho durante a limpeza.
• Não use spray de água ou vapor para limpar o aparelho. Se o cabo de alimentação estiver danificado, tem de ser substituído pelo fabricante, pelo agente de serviço ou por pessoas igualmente qualificadas, de forma a evitar o perigo.
• Não tente reparar, desmontar ou alterar o aparelho sozinho. Em caso de reparação, entre em contacto com a assistência ao cliente.

Informações sobre gases refrigerantes

AVISO!

O aparelho contém o refrigerante inflamável ISOBUTANO (R600a).

Certifique-se de que o circuito refrigerante não fica danificado durante o transporte ou instalação. A fuga de refrigerante pode causar lesões oculares ou inflamações. Se ocorrer um dano, mantenha afastadas fontes de chama aberta, ventile completamente a sala, não ligue ou desligue os cabos de alimentação do eletrodoméstico ou de qualquer outro aparelho. Informe a assistência ao cliente.

No caso de os olhos entrarem em contacto com o fluido refrigerante, lave-os imediatamente sob água corrente e contacte imediatamente um oftalmologista.

AVISO!

• Tenha cuidado para não provocar um incêndio incendiando material inflamável.
• AVISO: Ao posicionar o aparelho, certifique-se de que o cabo de alimentação não se encontra preso nem danificado.
• AVISO: Não coloque tomadas triplas múltiplas portáteis ou fontes de alimentação portáteis na parte traseira do aparelho.
• Não guarde substâncias explosivas como, por exemplo, latas de aerossóis, com um carburante inflamável, no interior deste aparelho.
• Uma vez que são utilizados refrigerantes inflamáveis no congelador, tenha cuidado na instalação, manuseamento, manutenção e reciclagem do aparelho. Entre em contato com o agente de serviço para eliminar o aparelho porque foi utilizado gás inflamável.

2 - Utilização prevista

2.1 Utilização Prevista

Este aparelho destina-se a ser utilizado em meio doméstico e aplicações similares tais como

- áreas de cozinha em lojas, escritórios e outros ambientes de trabalho; - quintas e por clientes em hotéis, motéis e outros ambientes de tipo residencial; - ambientes de tipo alojamento e pequeno-almoço; - aplicações de catering e idênticas não comerciais.

Este aparelho destina-se ao congelamento de alimentos. Foi concebido exclusivamente para utilização em edifícios domésticos secos. Não se destina a utilização comercial ou industrial. A pedido, este aparelho pode ser usado como compartimento para alimentos frescos.

Não são permitidas alterações ou modificações no aparelho. Uma utilização indevida pode causar riscos e perda de reivindicações de garantia.

2.2 Acessórios

Verifique os acessórios e a literatura de acordo com esta lista:

2.2

Etiqueta energética

Cartão de garantia

Guia Rápido de Conectividade

Manual do utilizador

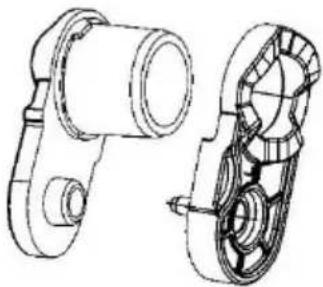

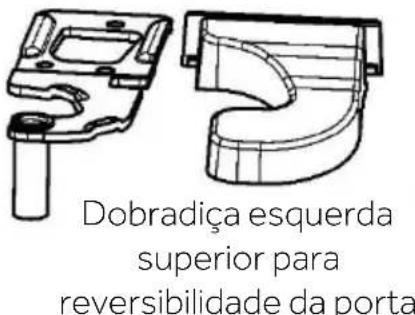

Cabo de extensão da porta Tampa da dobradiça esquerda superior

Tampas do eixo

Aviso: Diferenças

Devido a alterações técnicas e a modelos diferentes, algumas das ilustrações neste manual podem ser diferentes do seu modelo.

Imagem do aparelho (Fig. 3)

1 Painel de controlo 2 Luz LED 3 Conduta de ar 4 Prateleiras de vidro 5 Montagem da máquina de fazer gelo 6 Recetor de gelo

7 Bandeja deslizante 8 Gavetas 9 Pés ajustáveis 10 Prateleiras de portas amovíveis 11 Puxador da porta

Nota: Este produto contém uma fonte de luz de classe de eficiência energética

Aviso: Componentes 5/6/7 disponíveis para H4F306/272/226 A/C/DH1/BE. H4F272/226 EH1/K tem quatro gavetas, sem componentes 5/6/7. H4F226 sem componentes 10

4 - Painel de controlo

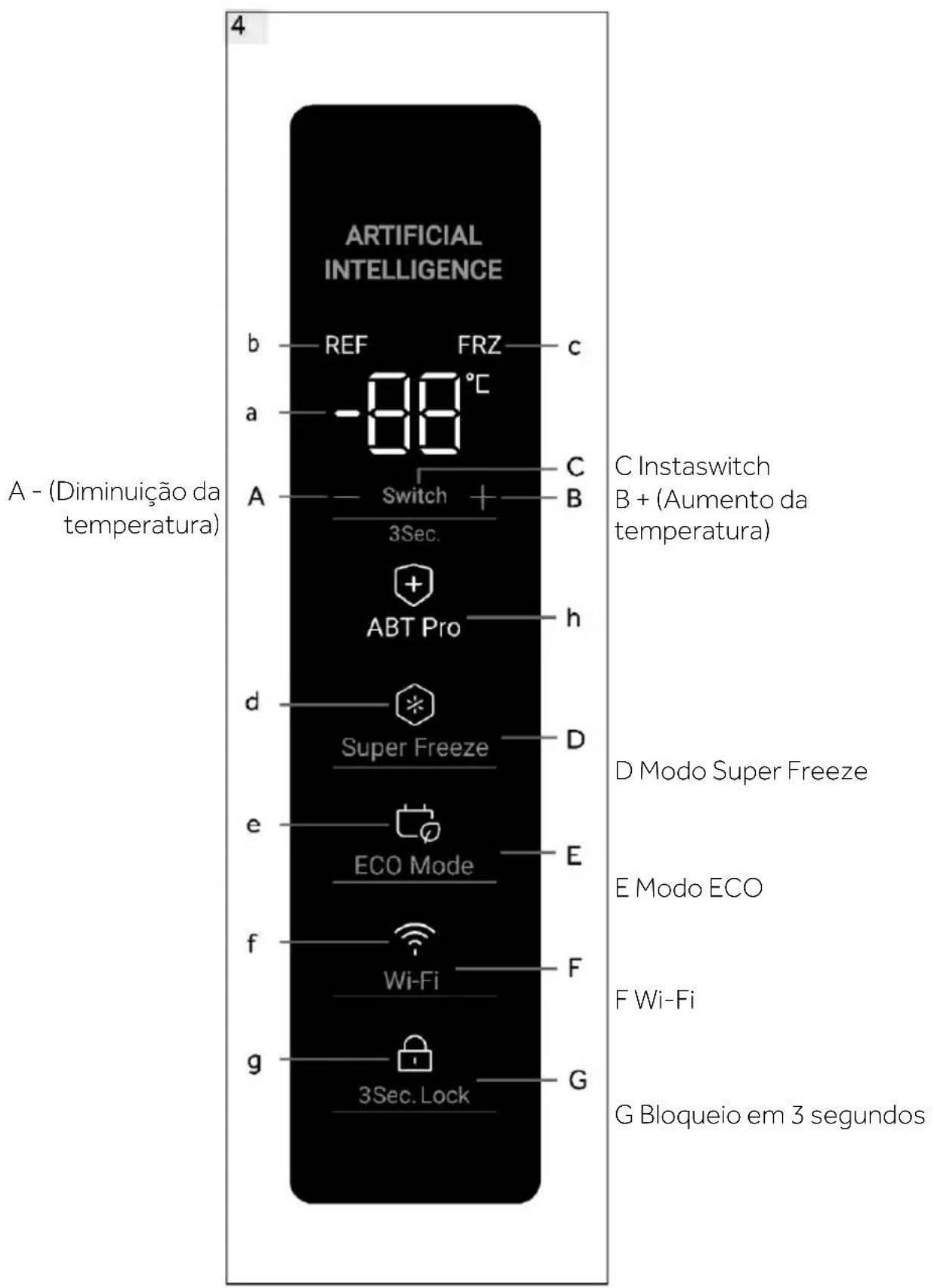

Painel de controlo (Fig. 4)

5.1 Antes da primeira utilização

• Remova todos os materiais de embalagem, mantenha-os fora do alcance das crianças e elimine-os de forma ecológica.
• Limpe o interior e o exterior do aparelho com água e um detergente suave antes de colocar qualquer alimento no seu interior.

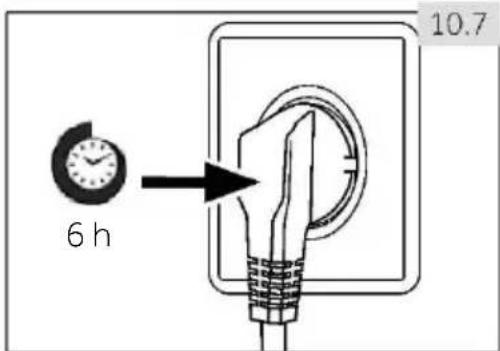

• Após o aparelho ter sido nivelado e limpo, aguarde pelo menos 6 horas antes de o ligar à fonte de alimentação. Consulte a secção INSTALAÇÃO. Pré-arrefeça o compartimento durante 2 horas com definições elevadas antes de carregar com alimentos. Para o fazer, regule a temperatura para menos de -20 °C.

5.2 Ligar/desligar o aparelho

O aparelho fica em funcionamento assim que for ligado à rede elétrica.

A temperatura do congelador é ajustada automaticamente para -18 °C. Esta é a definição recomendada e a temperatura ideal para produtos congelados. Se desejar, pode alterar estas temperaturas manualmente. Ver AJUSTAR A TEMPERATURA.

Os indicadores (a-g) piscam uma vez consecutivamente. Se a porta estiver fechada, o visor desliga-se passados 30 segundos. O bloqueio do painel pode estar ativo.

Aviso: Predefinições

• O aparelho está pré-definido para a temperatura recomendada de -18 °C. Em condições ambientais normais, não precisa de definir uma temperatura.
• Quando o aparelho é ligado (antes de ter sido desligado da fonte de alimentação principal), pode demorar até 12 horas às vezes para alcançar a temperatura correta.

Esvazie o aparelho antes de desligar. Para desligar o aparelho, puxe o cabo de alimentação para fora da tomada de alimentação.

Quando a porta é fechada, o visor apaga-se automaticamente após 30 segundos sem operação. O visor bloqueia automaticamente. Acende-se automaticamente se tocar num botão ou se abrir a porta.

5.4 Bloqueio e desbloqueio do visor

Bloqueio automático

O visor é bloqueado automaticamente após 30 segundos sem operação.

Bloqueio manual

Quando o visor estiver desbloqueado, prima "Bloqueio" (G) e mantenha-o premido durante 3 segundos; após um sinal sonoro, o indicador "Bloqueio" (g) acende-se, o visor está bloqueado. Quando o visor está bloqueado, prima "Bloqueio" (G) e mantenha-o premido durante 3 segundos; após um sinal sonoro, o indicador "Bloqueio" (g) apaga-se e o visor é desbloqueado.

Aviso: Bloqueio do visor

Quando o visor está bloqueado, as funções como a regulação da temperatura ou o Super Freeze estão desativadas. Quando a operação acima é tentada, o indicador de bloqueio pisca durante 3 segundos, 3 vezes, para lembrar que o visor está bloqueado.

5.5 Interruptor do modo Congelar/Refrigerar

Quando o visor está desbloqueado, ao premir "Switch" (C) durante 3 segundos, o congelador pode alternar entre os modos Congelar e Refrigerar. No modo Congelar, a predefinição é -18 °C, o indicador "REF" (b) está desligado e o indicador "FRZ" (c) está ligado. No modo Refrigerar, a regulação por defeito é de 4 °C, o indicador "REF" (b) está ligado e o indicador "FRZ" (c) está desligado.

Existe uma grande diferença de temperatura entre os modos Congelar e Refrigerar para diferentes tipos de armazenamento de alimentos. Antes de efetuar qualquer mudança de modo, certifique-se de que muda os alimentos dentro do congelador, para que os alimentos não sejam danificados devido à mudança de modo.

5.6 Regulação da temperatura

Intervalo do modo de congelação: -16 °C ~ -24 °C

Intervalo do modo de refrigeração: 2 °C ~ 8 °C

Quando o visor está desbloqueado e o congelador não está no modo Super Freeze ou ECO, tocando em "-" (A) e "+" (B), é possível definir uma temperatura diferente e o indicador (a) fica intermitente. Após 5 segundos a partir da paragem do toque, o indicador (a) deixa de piscar e volta a mostrar a temperatura antes da regulação. A temperatura definida é alcançada quando se atinge o efeito de arrefecimento.

5.7 Modo Super Freeze (D)

O modo Super Freeze é ideal para preservar a nutrição dos alimentos, podendo congelar os alimentos em menos tempo. Antes de colocar muitos alimentos no congelador, ative a função Super Freeze para obter uma temperatura mais baixa, de modo a garantir um melhor resultado de congelação.

Quando o visor está desbloqueado e o congelador está em modo Congelação, tocar em "modo Super Freeze" (D), o indicador "Super Freeze" (d) acende-se e o congelador funciona em modo Super Freeze. Para desativar manualmente, repita os passos acima e o indicador "Super Freeze" (d) passa para luz baixa. Se não for desativado manualmente, o modo será automaticamente desativado após 50 horas. Se tiver uma grande quantidade de alimentos para congelar de uma só vez, recomenda-se que a função seja ativada 24 horas antes de introduzir os alimentos. A função para automaticamente após 50 horas ou manualmente. O consumo de energia aumenta quando esta função está ligada.

Aviso: Super Freeze

• Quando a temperatura definida antes de entrar no congelamento é ≥ -18, o congelamento para e regressa à temperatura -18; Ao entrar na temperatura definida antes de congelar < -18, o congelamento sairá e voltará à temperatura definida original.
• No modo Super Freeze, não é possível ajustar a temperatura. Se o fizer, o indicador Super Freeze piscará durante algum tempo para lembrar que o congelador está no modo Super Freeze.
• Apenas no modo Congelar, o modo Super Freeze pode ser definido. No modo Refrigerar, o indicador Super Freeze está desligado e não é possível definir o modo Super Freeze. Os modelos H4F226WDH1/H4F226WEH1/K recomendam ligar o "Super Freeze" 30 horas antes de colocar grandes quantidades de alimentos.

5.8 Modo ECO (E)

No modo ECO, é possível poupar energia. A temperatura será definida automaticamente para -16°C no modo Congelar ou 8°C no modo Refrigerar.

Quando o ecrã está desbloqueado, ao tocar em "Modo ECO" (E), o indicador "Modo ECO"

(e) acende-se e o congelador funciona em modo ECO. Para desativar manualmente o modo ECO, repita os passos acima e o indicador "Modo ECO" (e) fica pouco iluminado.

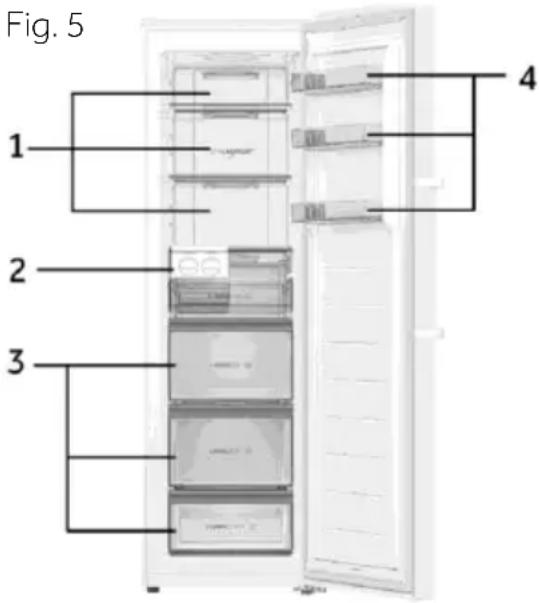

Diferentes alimentos devem ser colocados em diferentes áreas, de acordo com as suas propriedades (Fig. 5).

1 Comidas em conserva, enlatados, frutas, legumes, salada, etc. 2 Componentes da caixa de fazer gelo. 3 Produtos de carne, snacks, etc. 4 Ovos, alimentos enlatados, especiarias, bebidas e alimentos engarrafados, etc.

No modo de refrigeração sem um compartimento de 4 estrelas: este aparelho de refrigeração não é adequado para congelar alimentos; no modo de congelação com um compartimento de 4 estrelas: este aparelho de congelação não é adequado para refrigerar alimentos.

Os alimentos podem ser armazenados no congelador a uma temperatura mínima de -18°C durante 2 a 12 meses, dependendo das suas propriedades (por exemplo, carne: 3-12 meses, legumes: 6-12 meses).

Para fazer a gestão dos períodos de conservação, tome nota da data de congelamento, do prazo e o nome dos alimentos na embalagem, de acordo com os períodos de armazenamento dos diferentes tipos de alimentos.

5.9 ABT Pro (apenas para H4F306*A/C/DH1/BE)

O congelador está equipado com um módulo antibacteriano, que funciona de forma autónoma depois de ser ligado, não sendo necessário que os utilizadores o operem. O indicador (h) acende-se, indicando que o módulo está a funcionar.

5.10 Memória de desativação

Este congelador tem definições de memória de desligamento antes do desligamento ser memorizado. Quando a alimentação é novamente ligada, o congelador volta às definições anteriores à desativação e continua a funcionar. O bloqueio do ecrã não é memorizado; antes de voltar a ser ligado, o ecrã é desbloqueado.

5.11 Alarme porta aberta

Quando o congelador é mantido aberto durante mais de 1 minuto, é emitido um sinal sonoro de alarme. O som de alarme é ativado de 30 em 30 segundos se a porta for mantida aberta. O alarme para até que a porta seja fechada ou antes de 7 minutos da abertura da porta. O som do alarme para e a luz do congelador apaga-se.

5.12 Alarme de temperatura elevada

O congelador está equipado com um alarme de temperatura elevada. No modo Congelar, se "HH" estiver a piscar no indicador (a) com o som do alarme, toque em qualquer botão e o som do alarme para, o que significa que a temperatura no congelador é demasiado elevada. Verifique se a porta do congelador está bem fechada ou se foi colocada uma grande quantidade de alimentos quentes no congelador. Após um período de tempo, "HH" desaparecerá. Caso contrário, e se o sinal de alarme voltar a tocar, contacte o serviço de assistência técnica.

5 - Utilização

5.13 Indicação de erro

Este congelador está equipado com uma indicação de erro. Quando é detetado um erro, o ecrã apresenta os indicadores intermitentes para diferentes tipos de erros. Nesta situação, o congelador pode continuar a congelar, mas o utilizador deve contactar o serviço pós-venda o mais rapidamente possível para obter o melhor controlo do congelador.

5.14 Wi-Fi

Depois de o frigorífico estar ligado ao Wi-Fi, pode ser controlado remotamente através de uma aplicação móvel. (Consulta a página de configuração para conhecer os métodos de configuração específicos)

6 - Dicas de poupança de energia

Dicas de poupança de energia

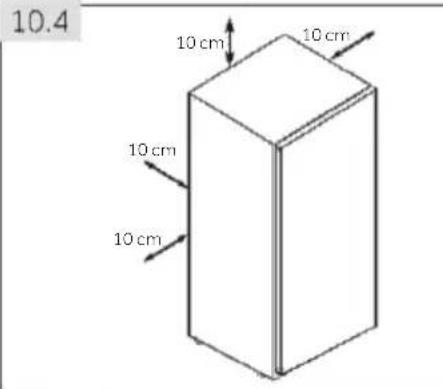

• Certifique-se de que o aparelho está devidamente ventilado (ver INSTALAÇÃO).
• Não instale o aparelho sob luz solar direta ou na proximidade de fontes de calor (por exemplo, fogões, aquecedores). Evite temperaturas desnecessariamente baixas no aparelho. O consumo de energia aumenta quando menor for a temperatura do aparelho. Deixe os alimentos arrefecer antes de os colocar no aparelho. Abra a porta do aparelho o mínimo e tão brevemente quanto possível.
• Certifique-se de que a porta se fecha sempre corretamente e não está obstruída pela posição dos alimentos. Mantenha os vedantes da porta limpos.
• Descongele os alimentos congelados num frigorífico.
• Limpe a parte traseira do aparelho regularmente. A poeira aumenta o consumo de energia. A configuração mais economizadora de energia implica que a gaveta, caixa de alimentos e prateleiras estejam posicionadas no aparelho tal como vem de fábrica, e que os alimentos sejam colocados sem bloquear a saída de ar das condutas.

7 - Equipamento

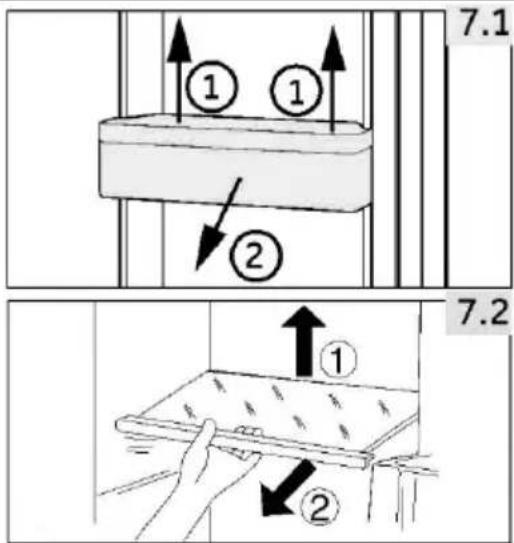

7.1 Prateleiras de portas amovíveis

A prateleira da porta pode ser removida para limpeza: coloque as mãos de cada lado da prateleira, levante-a para cima (1) e puxe-a para fora (2) (Fig. 7.1). Para inserir a prateleira da porta, execute os passos acima na ordem inversa.

7.2 Prateleiras de vidro

1. Para retirar a prateleira, remova-a primeiro levantando a sua extremidade traseira (1) e puxando-a para fora (2) (Fig. 7.2).
2. Para a reinstalar, coloque-a sobre as patilhas dos lados e empurre-a para a posição mais para trás até que a parte traseira da prateleira fique fixa no interior das ranhuras nos lados.

AVISO!

Desligue o aparelho da fonte de alimentação antes de limpar.

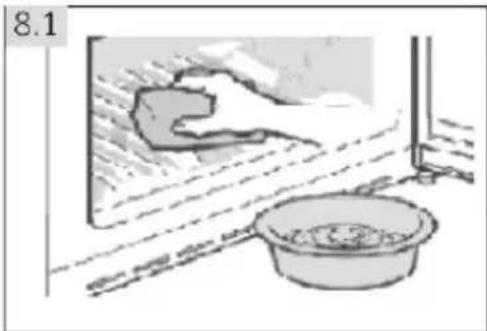

8.1 Aspetos gerais

Limpe o aparelho quando apenas tiver armazenado pouca ou nenhuma comida.

AVISO!

• Não limpe o aparelho com escovas duras, escovas de arame, detergente em pó, gasolina, acetato de amilo, acetona e soluções orgânicas semelhantes, soluções ácidas ou alcalinas. Limpe com detergente especial para congelador para evitar danos.
• Não pulverize ou lave o aparelho durante a limpeza.
• Não raspe o gelo com objetos afiados.
• Não use sprays, aquecedores elétricos, como secadores de cabelo, dispositivos de limpeza a vapor ou outras fontes de calor, de forma a evitar danos às peças plásticas.
• Não lave prateleiras de vidro frias com água quente. A mudança súbita de temperatura pode fazer com que o vidro se quebre.
• Não toque na superfície interna do compartimento do congelador, especialmente com as mãos molhadas, quando as mãos podem congelar na superfície. No caso de aquecimento, verificar a condição das mercadorias congeladas.
• Não tente reparar o aparelho sozinho. Em caso de reparação, entre em contacto com a nossa assistência ao cliente.

Mantenha a junta de vedação da porta sempre limpa. Limpe o interior e a caixa do aparelho com um pano macio ou uma esponja molhada em água morna e detergente neutro (Fig. 8.1). Enxague e seque com um pano macio - Não limpe nenhuma das peças do aparelho numa máquina de lavar loiça, não é adequado. Limpe o acessório apenas com água morna e detergente suave neutro.

O manual do utilizador inclui instruções para a utilização e operação de múltiplos modelos. Consulte as instruções para os modelos adquiridos.

Passos de limpeza da gaveta

1. Retire a tampa frontal da gaveta:

1. Limpeza do corpo da gaveta:

1. Limpeza da tampa da gaveta:

1. Montagem antes da limpeza:

Limpeza da máquina de fazer gelo

1. Retire a máquina de fazer gelo e a prateleira de vidro

1. Retire a máquina de fazer gelo da prateleira nas direções esquerda e direita

1. Puxe a caixa de gelo para fora da estrutura:

1. Limpeza da caixa de gelo:

Limpeza do vedante da porta

1. Remoção da tira vedante da porta
2. Limpeza do vedante da porta
3. Instalação antes da limpeza

8.2 Não utilização durante um longo período

Se o aparelho não for utilizado durante um longo período de tempo:

Retire os alimentos. Desligue o cabo de alimentação. Limpe o aparelho conforme descrito acima. Mantenha a porta e as gavetas do congelador abertas para evitar a formação de maus odores no interior.

Remova a porta do aparelho (abra a porta e segure-a antes de retirar os parafusos) para evitar que crianças fiquem presas no aparelho.

Aviso: Desligar

Para garantir a vida útil do aparelho, é recomendado desligá-lo somente se for estritamente necessário.

8.3 Mover o aparelho

1. Remova todos os alimentos e desligue o aparelho.
2. Fixe as prateleiras e outras peças móveis no congelador com fita adesiva.
3. Feche a porta e prenda-a com fita.
4. Não incline o congelador mais de 45° para não danificar o sistema de refrigeração.
5. Embrulhe os pés do congelador para fazer riscar o chão. Nunca desloque o congelador usando força.

AVISO!

• Não levante o aparelho pelas suas pegas. Nunca coloque o aparelho na horizontal no chão.

Muitos problemas que ocorrem podem ser resolvidos por si mesmo sem experiência especializada. Em caso de problema, por favor verifique todas as possibilidades apresentadas e siga as instruções abaixo antes de contactar um serviço pós-venda. Consulte a ASSISTÊNCIA AO CLIENTE.

AVISO!

• Antes da manutenção, desative o aparelho e desligue a ficha da tomada.
• Os equipamentos elétricos devem ser reparados apenas por eletricistas qualificados, uma vez que reparações inadequadas podem causar danos e consequências consideráveis. Se o cabo de alimentação estiver danificado, este apenas pode ser substituído pelo fabricante, pelo agente de serviço ou por pessoas igualmente qualificadas de forma a evitar o perigo.

O alarme acústico pode ser desligado premindo qualquer botão.

9.1 Resolução de problemas

Problema	Causa possível	Possível soluções
O compressor não funciona.	·A ficha de alimentação não está ligada na tomada de alimentação.	·Ligue a ficha de alimentação.
O aparelho funciona frequentlymente ou funciona durante um período de tempo demasiado longo.	·A temperatura inferior ou exterior é muito alta. ·O aparelho foi desligado da alimentação por um período de tempo. ·A porta do aparelho não está bem fechada. ·A porta foi aberta com muita frequência ou por muito tempo. ·A regulação da temperatura é degressado baixa. ·A junta de vestação da porta está suja, gasta, partida ou desalinhada. ·A circulação de ar necessária não é garantida. ·O interior está coberto de gelo.	·Neste caso, é normal que o aparelho funciona mais tempo. ·Normalamente, demora 8 a 12 horas até o aparelho arrifecer completeness. ·Feche a porta e certificado-se de que o aparelho está localizando num piso e de que não há comida ou recipiente a obstruir a porta. ·Não abra a porta com demasiada frequência. ·Regule uma temperatura mais elevada até obter uma temperatura satisfatória. Demora 24 horas até a temperatura se tornar estável. ·Limpe a vestação da porta ou peça à assistência ao cliente que a substitua. ·Assegure uma ventilação adequada. ·Descongele o aparelho.
O aparelho faz ruidos para do normal.	·O aparelho não está colocado sobre um piso nivelado. ·O aparelho toca num objecto que lhe está(PRVICE) ·O aparelho está sobre um chão demadeira ou perto de paredes demadeira.	·Nivele o aparelho. ·Remova objetivos em redor do aparelho. ·Amadeira amplifica o som. Coloque o aparelho noutro lugar.

9 - Resolução de problemas

Problema	Causa possivel	Possivel solucao
O aparecido faz um som tipo clique	·Isto é normal. E Causedo pelo facto da unidade de refrigeracao lighar ou desligar.	-
Deve ouvir-se um som leve semelhante ao de agua a correr.	·Isto é normal.	-
O aparecido faz um som tipo motor	·A unidade de refrigeracao acabou de se ligar automaticamente. Isto é normal	-
Não está frio o sufi-ciente dentro doaporelho.	·A temperatura definida é demasi-ado alta. ·Foram colocados dentro doaporelho alimentos demasiado quentes. ·Foram guardados demasiados alimentos de uma vez. ·Os produits estao demasiado proxies uns dos outros. ·A porta não está bem fechada. ·A porta foi aberta com muito frequência ou por muito tempo.	·Repor a temperatura. ·Arrefeca os alimentos antes de os guardar. ·Guarde semprePEGasasquantidas de alimentos. ·Deixe um intervalo entre os various alimentos permitindo o fluxo de ar. ·F到账 a porta. ·Nao abra a porta com demasiada frequência.
Está demasiado frio no interior doaporelho.	·A temperatura é demasiado baixa. ·A função Fast-freezing está ativada ou está a funcionalhá demasiado tempo.	·Repor a temperatura. ·Deslgue a função Fast-freezing.
A humidadecumu-mula-se na superficie doaporelho.	·O clima é demasiado quando e demasiado humido.	·Isso é normal num clima húmido e mudará quando a humidademinuir. Seque com um pano.
Gelo forte e geada no compartmento docongelador.	·Os alimentos não foram devidamente embalados. ·A porta não está bem fechada. ·A porta foi aberta com muita fre-quência ou por muito tempo. ·A junta de pedação da porta está suja, gasta, partida ou desalinhada. ·Algo no inferior impede que a porta se feche corretoamente.	·Embale sempre bem os alimentos. ·F到账 a porta. ·Nao abra a porta com demasiada frequência. ·Limpe a pedação da porta ou pegá à assistência ao cliente que a substitua. ·Reposicao as prateleiras, prate-leiras das portas ou recipientes internos para permitir que a porta feche.
O Sistema de refri-gação não funciona.	·A fiche de alimentação não está ligada à tomada de alimentação. ·A fonte de alimentação não está intacta.	·Ligue a fiche de alimentação. ·Verifique a alimentação eletrica da divisão. Ligue para a companhia de eletricidade local!
Os lados do armário e a tira da porta ficam quentes.	·Isto é normal.	-
Problema	Causa possível	Possível soluções
Ouve-se um sinal de alarme.	·A porta está aberta ·A temperatura no interior do produits é demasiado elevada	·Feche a porta ou silencie o alarmemanualmente.
A porta é dificil deAbrir.	·Quando o aparelho está a funcao-nar, tem um vázuo interno.	·Abra o vedante da porta suave-mente paraDEXiar entrada ar no aparelho.
Não se consuegue fe-char a porta corretamente. Fica sempreuma folga.	·Devido à baixa temperatura dosaparemelhos, o vedante da porta pod FACILmente ficar duro e deformar-se.	·Use um secador de)cabelo ou coloque uma toalha quente no local ond a junta está deformada. Quando a junta estivernovamente mole,报记者 a porta e comprima-a bem.

A garantia mínima é: 2 anos para os países da UE, 3 anos para a Turquia, 1 ano para o Reino Unido, 1 ano para a Rússia, 3 anos para a Suécia, 2 anos para a Sérvia, 5 anos para a Noruega, 1 ano para Marrocos, 6 meses para a Argélia, Tunísia nenhuma garantia legal necessária. Termostatos, sensores de temperatura, placas de circuitos impressos e fontes de luz estão disponíveis durante um período mínimo de sete anos após a colocação da última unidade do modelo no mercado.

Puxadores da porta, dobradiças da porta, bandejas e cestos durante um período mínimo de sete anos e juntas da porta durante um período mínimo de 10 anos, depois de colocada a última unidade do modelo no mercado.

9.2 Falha de energia

Em caso de falha de energia, os alimentos permanecem arrefecidos de forma segura durante cerca de 18 horas. Siga estas dicas durante uma falha de energia prolongada, especialmente no verão:

Abra a porta o mínimo de vezes possível. - Não ponha mais alimentos no congelador durante uma falha de energia. Se for dada uma notificação prévia de interrupção da energia e a duração da interrupção for superior a 15 horas, faça gelo e coloque-o num recipiente na parte superior do compartimento do congelador. - Como a temperatura no congelador irá subir durante uma interrupção da energia ou outra falha, o período de armazenamento e a qualidade dos alimentos são reduzidos. Qualquer alimento que descongele deve ser consumido, cozinhado e novamente congelado (se for caso disso) imediatamente, a fim de evitar riscos para a saúde.

Aviso: Função de memória durante a falha de energia

Depois de restabelecida a energia elétrica, o aparelho continua com as definições definidas antes da falha de energia.

10 - INSTALAÇÃO

10.1 Desembalar

AVISO!

O aparelho é pesado. Deve ser manuseado sempre por, pelo menos, duas pessoas. Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma ecológica. Retire o aparelho da embalagem. Remova todos os materiais de embalagem.

10.2 Condições ambientais

A temperatura ambiente deve estar sempre entre 18°C e 43°C, uma vez que pode influenciar a temperatura no interior do aparelho e o seu consumo de energia. Não instale o aparelho perto de outros aparelhos emissores de calor (fornos, frigoríficos) sem isolamento.

10.3 Requisitos de espaço

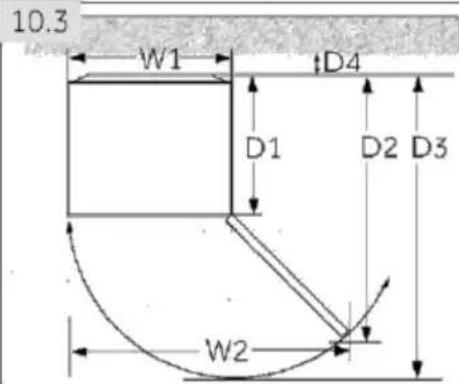

Espaço necessário para abrir a porta (Fig. 10.3):

Largura em mm		Profundidade em mm			Distança até à parede em mm	Modelo identífador
W1	W2 D1	D2	D3	D4
595	964	603	1148.5	1231.5	100	H4F272/226*EH1/K
595	964	608	1153.5	1236.5	100	H4F306/272/226*A/C/DH1/BE

Este aparelho não se destina a ser utilizado como um aparelho de encastrar.

10.4 Ventilação transversal

Para obter uma ventilação suficiente do aparelho por motivos de segurança, deve observar-se a informação das secções de ventilação transversal necessárias (Fig. 10.4).

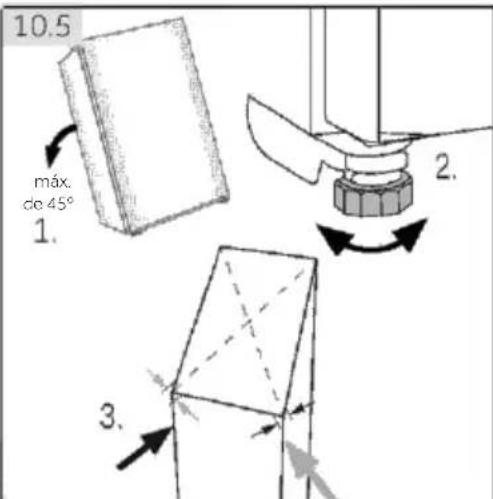

10.5 Alinhar o aparelho

O aparelho deve ser colocado sobre uma superfície plana e sólida. Se o aparelho estiver colocado num pedestal, devem ser utilizados materiais fortes e resistentes a incêndio. Nunca utilize o material de embalagem como pedestal.

1. Incline o aparelho ligeiramente para trás (Fig. 10.5).
2. Coloque os pés na altura desejada.
3. A estabilidade pode ser verificada empurrando alternadamente as diagonais. Uma ligeira oscilação deve ser a mesma em ambas as direções. Caso contrário, a estrutura pode empenar; a consequência pode ser fugas nos vedantes da porta. Uma leve inclinação para a traseira facilita o fecho da porta.

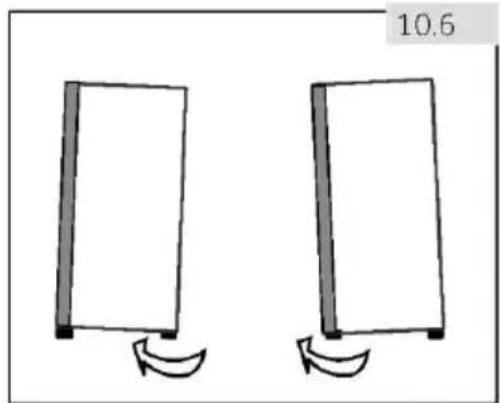

10.6 Utilizar os pés ajustáveis

Se o congelador estiver instável, os pés podem ser ajustados: Rode os pés ajustáveis, de acordo com a direção da seta (Fig. 10.6), para os subir ou descer:

Rodar os pés para a direita levanta o aparelho. Rodar os pés para a esquerda baixa-o.

O óleo de lubrificação sem manutenção está localizado na cápsula do compressor. Este óleo pode atravessar o sistema de tubagem fechada durante o transporte inclinado. Antes de ligar o aparelho à fonte de alimentação, tem de esperar 6 horas (Fig. 10.7) para que o óleo volte à cápsula.

10.8 Ligação elétrica

Antes de cada conexão verificar se:

a rede elétrica, tomada e fusíveis são adequados à placa de classificação. a tomada de alimentação está ligada à terra sem fichas múltiplas nem extensão. a ficha de alimentação e a tomada estão de acordo com as especificações.

Ligue a ficha a uma tomada doméstica instalada corretamente.

AVISO!

Para evitar riscos, um cabo de alimentação danificado deve ser substituído pela assistência ao cliente (ver cartão de garantia).

10 - INSTALAÇÃO

10.9 Reversibilidade da porta

Antes de ligar o aparelho à fonte de alimentação, deve verificar se a rotação da porta deve ser mudada da direita (como fornecida) para a esquerda, se tal for exigido pelo local de instalação.

AVISO!

O aparelho é pesado. Precisa de duas pessoas para reverter o sentido de abertura da porta. - Antes de qualquer operação, desligue primeiro o aparelho da rede elétrica. - Não incline o aparelho mais de 45° para evitar danos ao sistema de arrefecimento.

Passos de montagem (Fig. 10.9):

1. Arranje a ferramenta necessária.
2. Desligue o aparelho.
3. Retire a tampa do orifício do parafuso, os parafusos e a tampa da dobradiça.
4. Desligue o cabo de conexão.
5. Retire a tampa da dobradiça esquerda superior e o cabo de extensão da porta do saco de oferta, como mostra a figura, volte a colocar a tampa da dobradiça e instale o cabo de extensão na ranhura de ligação da tampa da dobradiça.
6. Retire os parafusos e a dobradiça.
7. Retire a tampa da porta. Remova a tampa do eixo na porta.
8. Abra e remova a porta.
9. Vire a porta para baixo, remova os 3 parafusos na parte inferior da porta. Retire 3 parafusos, o batente da porta e a manga do veio de elevação na parte inferior da porta.
10. Retire a manga do veio de elevação do saco de oferta. Fixe o batente de elevação, o batente da porta e 3 parafusos no lugar esquerdo da porta.

1. Incline o armário ligeiramente para trás, remova os 3 parafusos e, em seguida, a dobradiça inferior.
2. Retire a manga do veio de elevação do saco de oferta. Retire 2 parafusos, retire a manga do veio de elevação e o veio de elevação.
3. Instale a manga do veio de elevação e o veio de elevação no orifício esquerdo e fixe 2 parafusos (adicionar óleo lubrificante ao veio).
4. Fixe a dobradiça na posição oposta do armário com 3 parafusos.
5. No lado oposto da porta, puxe para fora o cabo de conexão do lado esquerdo e coloque-o através da tampa do eixo do passo 5, monte a tampa do eixo. Monte a tampa do orifício no lado direito.
6. Monte a porta.
7. Fixe a dobradiça superior direita com 3 parafusos. (Adicionar óleo lubrificante à dobradiça superior antes da instalação).
8. Ligue o feixe de cabos como indica a figura.
9. Instale a tampa da dobradiça montada no passo 5, fixe os três parafusos e as tampas dos orifícios dos parafusos.
10. Terminado.

10.10 Máquina de Gelo

1. Puxe o mecanismo de fabrico de gelo para a posição indicada na Fig. 2. Deite água potável em cada cubete de gelo de acordo com a marca de escala no interior do copo de medição; não exceda a marca da escala. 3. Empurre o mecanismo de fabrico de gelo para trás. 4. Depois de se transformar em gelo, rode o botão com a mão. Depois os blocos de gelo cairão automaticamente na caixa de armazenamento de gelo. Retire a gaveta e pegue nos cubos de gelo.

Aviso: A máquina de fazer gelo pode mudar de posição de acordo com os hábitos de uso.

1. A formação de gelo dificulta a rotação do botão. Pode rodá-lo para a frente e para trás algumas vezes para remover o gelo e evitar danificar as peças. 2. Para máquinas de fazer gelo não destinadas a estar ligadas ao abastecimento de água. (AVISO: Encher apenas com água potável). 3. Sugere-se colocar a máquina de fazer gelo de cada lado para obter uma velocidade de tratamento mais rápida.

11 - Dados Técnicos

11.1 Ficha de produtos de acordo com o Regulamento UE N.° 2019/2016

Marca	Haier
Identificação do modelo	H4F306·AH1	H4F306·CH1	H4F306·DH1 H4F306·DH1B2	H4F272·CH1	H4F272·DH1 H4F272·DH1B2	H4F272·EH1 H4F272·EH1K	H4F226·DH1	H4F226·EH1 H4F226·EH1K
Categoria do modelo	Congelador vertical
Classe de eficiência enerética	AC D D D E D E
Consumo anual de energia (kWh/ano)1)	105	163 204	158 197	247 184 230
Volume de armazenamento de refrigeracao (L)	não aplicável
Volume de armazenamento de refrigeracao (L) ***				276 226301
Classificação em estrelas	****
Temperatura dos outros compartimentos>14℃	não aplicável
Sistema Frostfree	sim
Segurar de corte de energia (h)	12 12	12 10 10	10 10 10
Capacidade de convigelação (kg/24h)	20 20	20 20 20	16 17 14
Classe climática Este aparecido destiná-se a ser utilizes numa temperatura ambiente entre 10℃ e 43℃	SN-T
Emissões de ruído aereo (dB(A) re 1pW)	36		37 36		37
Tipo de construção	instalação independente

1) com base nos resultados do teste padrão durante 24 horas. O consumo de energia real irá depender da forma como o aparelho é utilizado e onde está localizado. Relativamente aos detalhes de especificação, consulte a placa de classificação e a etiqueta energética no interior do produto. Este aparelho destina-se a ser utilizado a uma temperatura ambiente indicada abaixo:

11.2 Dados técnicos adicionais

SN+10°C~+32°C
N+16°C~+32°C
ST+16°C~+38°C
T+16°C~+43°C

Tensão/Frequency	220-240V ~/ 50Hz
Corrente nominal (A)H4F306/272/226*A/C/DH1/BE	1,5
Corrente nominal (A)H4F272/226*EH1/K	0,8
Liquido de refrigeração	R600a
Dimensoes (A/L/P em cm) H4F306*A/C/DH1/BE	190/60/74.2
Dimensoes (A/L/P em cm) H4F272*C/DH1/BE	177.5/60/74.2
Dimensoes (A/L/P em cm) H4F272*EH1/K	177.5/60/73.7
Dimensoes (A/L/P em cm) H4F226*DH1	153.5/60/74.2
Dimensoes (A/L/P em cm) H4F226*EH1/K	153.5/60/73.7
Potência da luz/Tensão da luz	1.5W/ DC 12V

11.3 Normas e diretivas

C

Este produto cumpre os requisitos de todas as diretivas CE aplicáveis com as normas harmonizadas correspondentes, que permitem a marca CE.

Recomendamos o nosso Serviço de Assistência ao Cliente da Haier e a utilização de peças sobressalentes originais.

Se tiver algum problema com o seu aparelho, consulte primeiro a secção RESOLUÇÃO DE PROBLEMAS

Se não conseguir encontrar uma solução, entre em contacto

com o seu revendedor local ou a área de Serviço e Suporte em www.haier.com onde pode encontrar números de telefone e perguntas frequentes e onde pode ativar um pedido de assistência.

Para contactar a nossa Assistência, certifique-se de que tem os seguintes dados disponíveis. As informações encontram-se na placa de classificação.

Modelo N.° de série

Verifique também o cartão de garantia fornecido com o produto em caso de garantia.

Para consultas gerais, por favor contacte os nossos endereços na Europa abaixo:

Endereções da Haier na Europa
Páís*	Endereço postal	País*	Endereço postal
Itália	Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese ITÁLIA	França	Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANÇA
Espanha Portugal	Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona ESPANHA	Bélgica-FR Bélgica-NL Paíises Baixos Luxemburgo	Haier Benelux SA Anderlecht Route de Lennik 451 BÉLGICA
Alemanha Áustria	Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg ALEMANHA	Polónia República Checa Hungria Grécia Roménia Rússia	Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLÓNIA
Reino Unido	Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR, UK

*Para mais informações, consulte www.haier.com

Haier
