NÁVOD NA OBSLUHU H4F306SDH1 HAIER

Kroky montáže (obr. 10.9):

Ďakujeme za zakúpenie produktu Haier. Pred použitím tohto spotrebiča si pozorne prečítajte tieto pokyny. Pokyny obsahujú dôležité informácie, ktoré vám pomôžu vyťažiť zo spotrebiča maximum a zaistia bezpečnú a správnu inštaláciu, používanie a údržbu. Túto príručku uschovajte na vhodnom mieste, aby ste si mohli kedykoľvek prečítať pokyny na bezpečné a správne používanie spotrebiča. Ak spotrebič predávate, darujete alebo ho nechávate v domácnosti po odsťahovaní, nezabudnite s ním novému vlastníkovi odovzdať aj túto príručku, aby sa mohol oboznámiť so spotrebičom a bezpečnostnými upozorneniami.

Vysvetlivky Všeobecné informácie a tipy

Informácie o životnom prostredí

Likvidácia Pomáhajte chrániť životné prostredie a zdravie ľudí. Obal vyhoďte do vhodných nádob na recykláciu. Pomáhajte recyklovať odpad z elektrických a elektronických prístrojov. Spotrebiče označené týmto symbolom nelikvidujte s domácim odpadom. Výrobok odneste do miestneho recyklačného strediska alebo kontaktujte mestský úrad. Výstraha! Nebezpečenstvo zadusenia! Chladivá a plyny sa musia likvidovať profesionálnym spôsobom. Pred správnou likvidáciou sa uistite, že nie je poškodené potrubie okruhu chladiva. Spotrebič odpojte od elektrickej siete. Odrežte a zlikvidujte napájací kábel. Odstráňte dvere, západku a tesnenie dverí, aby ste zabránili zatvoreniu detí a domácich zvierat vnútri spotrebiča.Obsah

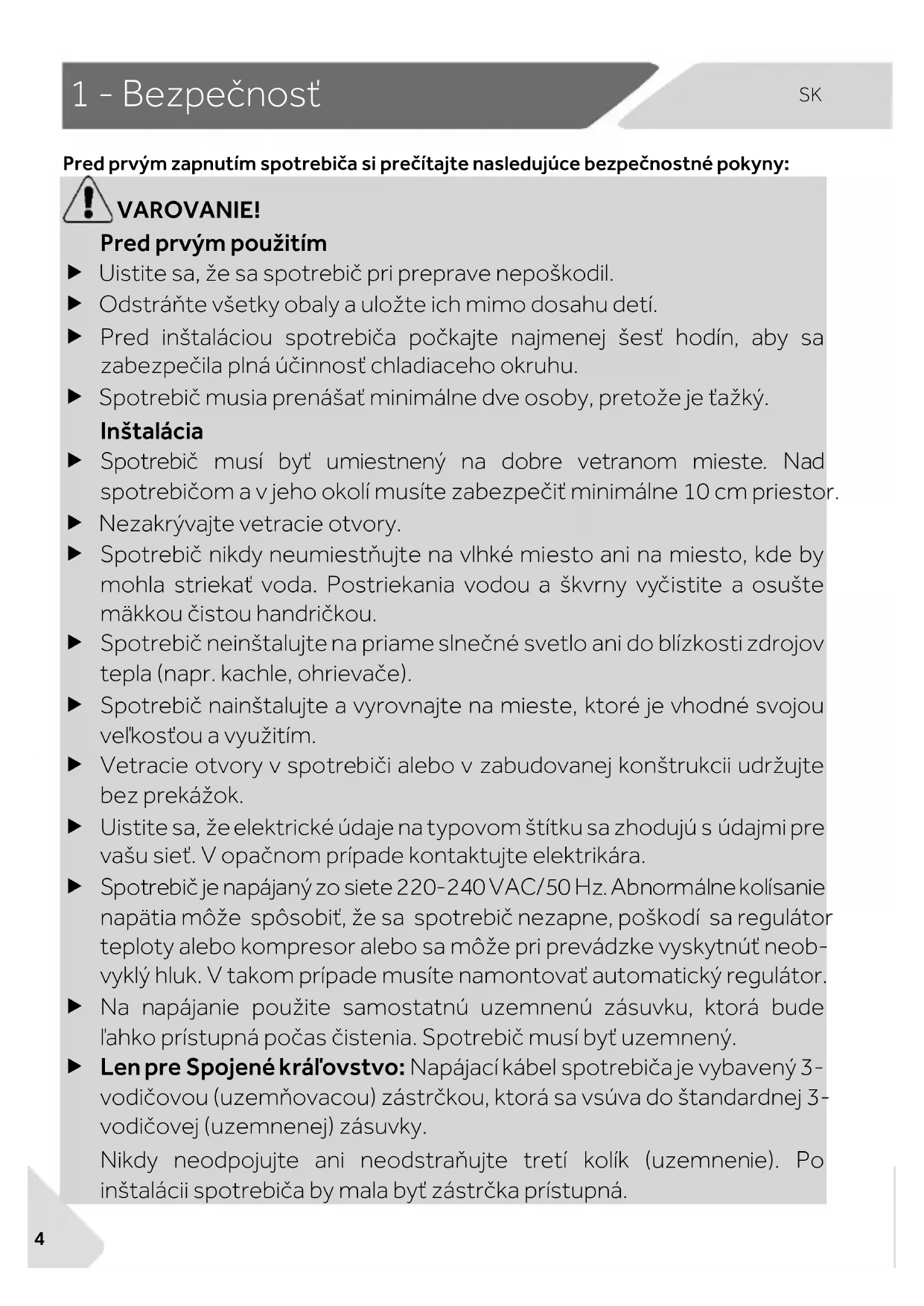

Pred prvým zapnutím spotrebiča si prečítajte nasledujúce bezpečnostné pokyny: VAROVANIE! Pred prvým použitím Uistite sa, že sa spotrebič pri preprave nepoškodil. Odstráňte všetky obaly a uložte ich mimo dosahu detí. Pred inštaláciou spotrebiča počkajte najmenej šesť hodín, aby sa zabezpečila plná účinnosť chladiaceho okruhu. Spotrebič musia prenášať minimálne dve osoby, pretože je ťažký. Inštalácia Spotrebič musí byť umiestnený na dobre vetranom mieste. Nad spotrebičom a v jeho okolí musíte zabezpečiť minimálne 10 cm priestor. Nezakrývajte vetracie otvory. Spotrebič nikdy neumiestňujte na vlhké miesto ani na miesto, kde by mohla striekať voda. Postriekania vodou a škvrny vyčistite a osušte mäkkou čistou handričkou. Spotrebič neinštalujte na priame slnečné svetlo ani do blízkosti zdrojov tepla (napr. kachle, ohrievače). Spotrebič nainštalujte a vyrovnajte na mieste, ktoré je vhodné svojou veľkosťou a využitím. Vetracie otvory v spotrebiči alebo v zabudovanej konštrukcii udržujte bez prekážok. Uistite sa, že elektrické údaje na typovom štítku sa zhodujú s údajmi pre vašu sieť. V opačnom prípade kontaktujte elektrikára. Spotrebič je napájaný zo siete 220-240 VAC/50 Hz. Abnormálne kolísanie napätia môže spôsobiť, že sa spotrebič nezapne, poškodí sa regulátor teploty alebo kompresor alebo sa môže pri prevádzke vyskytnúť neob- vyklý hluk. V takom prípade musíte namontovať automatický regulátor. Na napájanie použite samostatnú uzemnenú zásuvku, ktorá bude ľahko prístupná počas čistenia. Spotrebič musí byť uzemnený. Len pre Spojené kráľovstvo: Napájací kábel spotrebiča je vybavený 3- vodičovou (uzemňovacou) zástrčkou, ktorá sa vsúva do štandardnej 3- vodičovej (uzemnenej) zásuvky.

• Nikdy neodpojujte ani neodstraňujte tretí kolík (uzemnenie). Po inštalácii spotrebiča by mala byť zástrčka prístupná.1 - Bezpečnosť

Nepoužívajte adaptéry s viacerými zásuvkami ani predlžovacie káble. Uistite sa, že napájací kábel nie je zachytený v mrazničke. Na napájací kábel nestúpajte. Nepoškoďte chladiaci okruh. VAROVANIE! Každodenné používanie Deti staršie ako 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami alebo nedostatkom skúseností či vedomostí môžu tento spotrebič používať pod dohľadom, resp. po poučení a oboznámení sa s bezpečným spôsobom používania a porozumení možným nebezpečenstvám. Deťom do 3 rokov nedovoľte, aby sa priblížili ku spotrebiču, pokiaľ nie sú pod neustálym dohľadom. Deti sa so spotrebičom nesmú hrať. Ak do blízkosti spotrebiča uniká studený plyn alebo iný horľavý plyn, zatvorte ventil unikajúceho plynu, otvorte dvere a okná a neodpájajte zástrčku napájacieho kábla mrazničky ani iného zariadenia. Funkcia mrazenia funguje pri teplote okolia až do -15 °C.* *funguje pri -15 °C pri izbovej teplote, pri nastavení na maximálny výkon pri teplote -24 °C. Na mrazničku neumiestňujte nestabilné predmety (ťažké predmety, nádoby naplnené vodou), aby nedošlo k zraneniu osôb následkom pádu alebo úrazu elektrickým prúdom po kontakte s vodou. Dvere otvárajte a zatvárajte iba pomocou rukovätí. Medzera medzi dverami a medzi dverami a skrinkou je veľmi úzka. Do týchto priestorov nesiahajte, aby nedošlo k pricviknutiu prstov. Dvere mrazničky otvárajte alebo zatvárajte iba vtedy, ak v rozsahu pohybu dverí nestoja žiadne deti. V spotrebiči ani v jeho blízkosti neskladujte a nepoužívajte horľavé, výbušné alebo korozívne materiály. V spotrebiči neskladujte lieky, baktérie ani chemické látky. Tento spotrebič je spotrebič pre domácnosť. Neodporúča sa skladovať materiály, ktoré vyžadujú presné teploty.1 - Bezpečnosť

V režime chladenia bez 4-hviezdičkového oddelenia: toto chladiace zariadenie nie je vhodné na mrazenie potravín; v režime mrazenia so 4- hviezdičkovým oddelením nie je toto mraziace zariadenie určené na chladenie potravín. V mrazničke nikdy neskladujte kvapaliny vo fľašiach alebo v plechovkách (okrem liehovín s vysokým obsahom alkoholu), najmä sýtené nápoje, pretože tieto počas mrazenia prasknú. Ak došlo v mrazničke k ohrevu, skontrolujte stav potravín. V priehradke mrazničky nenastavujte zbytočne nízku teplotu. Pozor: Fľaše môžu prasknúť. VAROVANIE! Každodenné používanie Zmrazených potravín sa nedotýkajte mokrými rukami (nasaďte si ruka- vice). Najmä nekonzumujte nanuky ihneď po vybratí z mrazničky. Existuje riziko primrznutia alebo vytvorenia pľuzgierov z mrazu. PRVÁ pomoc: ihneď umiestnite pod tečúcu studenú vodu. Neodstraňujte ťahaním! Počas prevádzky sa nedotýkajte vnútorného povrchu mrazničky, najmä nie mokrými rukami. Ruky by vám mohli primrznúť k povrchu. V prípade prerušenia napájania alebo pred čistením odpojte spotrebič zo zásuvky. Pred opätovným zapnutím spotrebiča počkajte najmenej 5 minút, pretože časté štartovanie môže poškodiť kompresor. Vo vnútri boxov spotrebiča, ktoré slúžia na skladovanie potravín, nepouží- vajte elektrické zariadenia, pokiaľ ich používanie neschválil výrobca. Ak sú poškodené žiarovky, musí ich vymeniť výrobca alebo kvalifikovaný pracovník špecifikovaného servisného strediska. Údržba/čistenie Keď čistenie a údržbu vykonávajú deti, nenechávajte ich bez dozoru. Pred vykonávaním akejkoľvek bežnej údržby odpojte spotrebič od elektrickej siete. Pred opätovným zapnutím spotrebiča počkajte najmenej 5 minút, pretože časté štartovanie môže poškodiť kompresor. Pri odpájaní spotrebiča chyťte zástrčku, nie kábel.1 - Bezpečnosť

Námrazu a ľad nezoškrabávajte ostrými predmetmi. Nepoužívajte spreje, elektrické ohrievače ako ohrievač, sušič vlasov, parné čističe alebo iné zdroje tepla, aby nedošlo k poškodeniu plastových častí. Na urýchlenie odmrazovania nepoužívajte mechanické nástroje ani iné prostriedky s výnimkou tých, ktoré odporúča výrobca. Počas čistenia na spotrebič nestriekajte ani ho neoplachujte. Na čistenie spotrebiča nepoužívajte prúd vody ani paru. Ak je poškodený vonkajší napájací kábel, v záujme eliminácie akéhokoľvek rizika ho musí vymeniť výrobca, jeho servisný zástupca alebo rovnako kvalifikovaná osoba. Spotrebič sa nepokúšajte sami opravovať, rozoberať alebo upravovať. V prípade opravy kontaktujte náš zákaznícky servis. Informácie o chladiacom plyne VAROVANIE! Spotrebič obsahuje horľavé chladivo IZOBUTÁN (R600a). Uistite sa, že sa počas prepravy alebo inštalácie nepoškodil chladiaci okruh. Unikajúce chladivo môže spôsobiť poranenie očí alebo vznietenie. Ak došlo k poškodeniu, udržujte zdroje otvoreného ohňa mimo dosahu, dôkladne vyvetrajte miestnosť a nepripájajte ani neodpájajte napájacie káble spotrebiča alebo akéhokoľvek iného spotrebiča. Informujte zákaznícky servis. V prípade, že sa dostane chladivo do kontaktu s očami, ihneď ich vypláchnite pod tečúcou vodou a okamžite kontaktujte očného lekára. VAROVANIE! Dávajte pozor, aby ste zabránili vzniku požiaru vznietením horľavého materiálu. VAROVANIE: Pri umiestnení spotrebiča zabezpečte, aby sa napájací kábel nezachytil ani nepoškodil. VAROVANIE: Na zadnú stranu spotrebiča neumiestňujte rozvodné prenosné zásuvky ani prenosné zdroje napájania. V tomto spotrebiči neskladujte výbušné látky ako sú plechovky s aerosólmi, ktoré podporujú horenie. Keďže sa v mrazničke používajú horľavé chladivá, pri inštalácii, manipulácii, údržbe a recyklácii spotrebiča dávajte pozor. Pretože sa používajú horľavé plyny, požiadajte o likvidáciu servisného zástupcu.2 - Určené použitie

2 - Určené použi tie

Tento spotrebič je určený na používanie v domácnostiach a podobných priestoroch, ako napr. – kuchynské priestory pre personál v obchodoch, úradoch a iných pracovných prostrediach; – farmy, ako aj na použitie pre zákazníkov v hoteloch, moteloch a ďalších prostrediach rezidenčného typu, – prostredie typu prenocovania s raňajkami; – stravovacie služby a podobné, iné ako maloobchodné, priestory. Tento spotrebič je určený na mrazenie potravín. Bol navrhnutý výlučne na použitie v suchých vnútorných domácich priestoroch. Nie je určený na komerčné ani priemyselné použitie. Na požiadanie možno tento spotrebič použiť ako priehradku na čerstvé potraviny. Zmeny alebo úpravy spotrebiča nie sú povolené. Neúmyselné použitie môže spôsobiť nebezpečenstvo a stratu nárokov na záruku.

Skontrolujte príslušenstvo a dokumentáciu podľa tohto zoznamu:

Energetický štítok Záručný list Stručný sprievodca pripojením Návod na použitie Predlžovací kábel dverí Ľavý horný záves pre otočenie dverí Kryt ľavého horného závesu Kryty rohov3 - Opis produktu

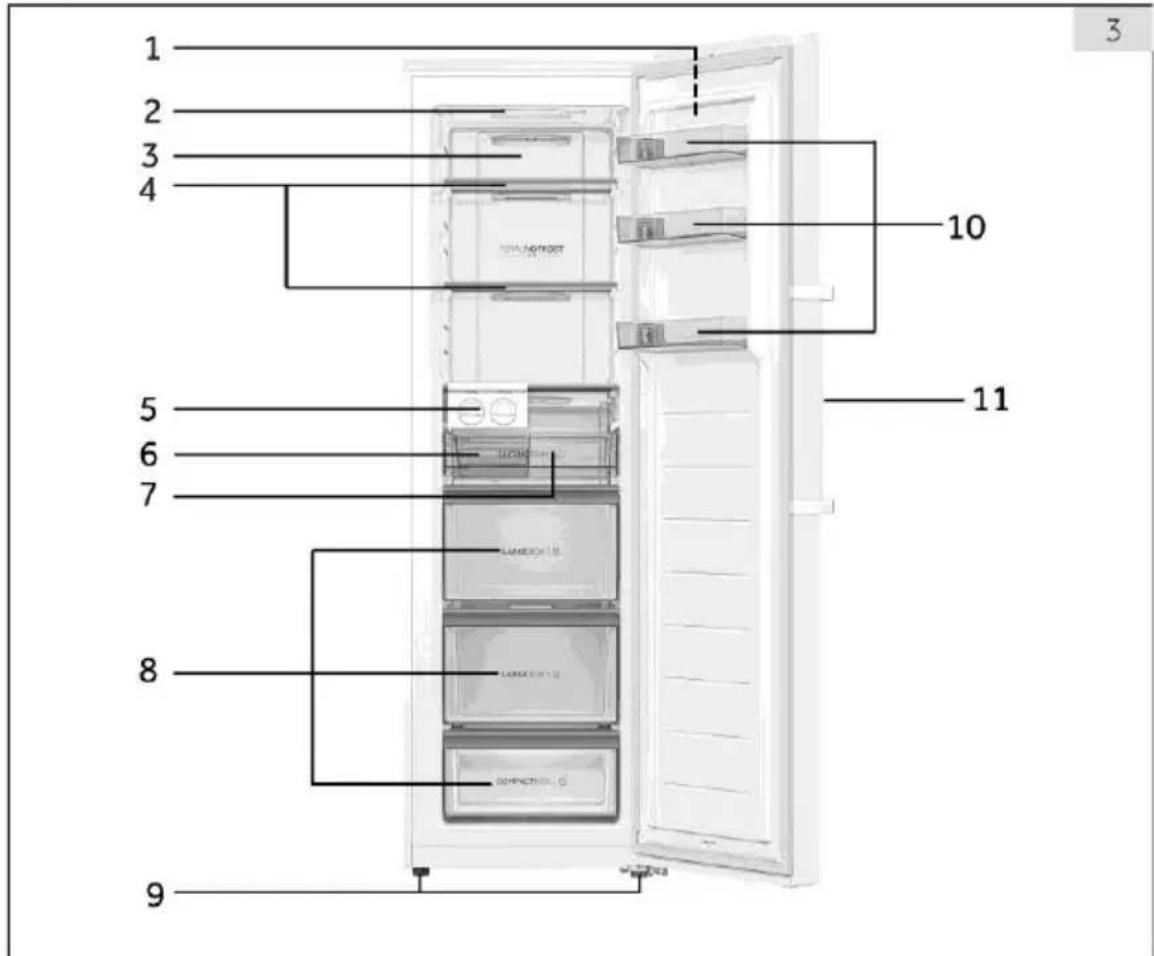

Upozornenie: Rozdiely Z dôvodu technických zmien a rôznych modelov sa môžu niektoré ilustrácie v tejto príručke líšiť od vášho modelu. Obrázok spotrebiča (obr. 3)

Nastaviteľné nožičky

Vyberateľné poličky dverí

Zostava výrobníka ľadu

Rukoväť 6 Zásobník ľadu Poznámka: Tento výrobok obsahuje svetelný zdroj triedy energetickej účinnosti <G> Poznámka: Komponenty 5/6/7 sú k dispozícii pre H4F306/272/226*A/C/DH1/BE. H4F272/226*EH1/K má štyri zásuvky, bez komponentov 5/6/7. H4F226 bez komponentov 104 - Ovládací panel

5.1 Pred prvým použitím

Odstráňte všetky obalové materiály a odložte ich mimo dosahu detí. Zneškodnite ich ekologicky. Pred vložením potravín spotrebič umyte vodou a jemným čistiacim prostriedkom zvnútra aj zvonka. Po vyrovnaní a vyčistení spotrebiča počkajte pred pripojením k elektrickej sieti minimálne 6 hodiny. Pozrite časť INŠTALÁCIA. Pred vložením potravín priehradku 2 hodiny predchlaďte na vysokých nastaveniach. Ak to chcete urobiť, nastavte teplotu nižšiu ako -20 °C.

5.2 Zapnutie/vypnutie spotrebiča

Spotrebič sa zapne ihneď po pripojení k zdroju elektrického napájania. Teplota mrazničky sa automaticky nastaví na -18 °C. Toto je odporúčané nastavenie a ideálna teplota pre mrazený tovar. Ak je to potrebné, môžete tieto teploty zmeniť manuálne. Pozrite časť NASTAVENIE TEPLOTY. Indikátory (a-g) postupne jedenkrát zablikajú. Ak sú dvere zatvorené, displej sa po 30 sekundách vypne. Môže byť aktívny zámok panelu. Upozornenie: Prednastavenia Spotrebič je prednastavený na odporúčanú teplotu -18 °C. Za normálnych podmienok okolia teplotu nemusíte nastavovať. Ak spotrebič zapnete po predchádzajúcom odpojení od elektrického napájania, môže trvať až 12 hodín, kým sa dosiahne správna teplota. Pred vypnutím spotrebič vyprázdnite. Ak chcete spotrebič vypnúť, vytiahnite napájací kábel zo zásuvky.

5.3 Pohotovostný režim displeja

Po zatvorení dverí sa obrazovka displeja automaticky vypne do 30 sekúnd bez vykonania akejkoľvek činnosti. Displej sa automaticky uzamkne. Automaticky sa rozsvieti, keď sa dotknete ktoréhokoľvek tlačidla alebo otvoríte dvere.

5.4 Zamknutie a odomknutie displeja

Automatické uzamknutie Displej sa automaticky uzamkne po približne 30 sekundách, ak neurobíte žiadny úkon. Manuálne uzamknutie Keď je displej odomknutý, stlačte tlačidlo zámky „3 s zámka“ (G) a podržte ho 3 sekundy. Po pípnutí sa rozsvieti indikátor zámky „3 s zámka“ (g) a displej sa uzamkne. Keď je displej uzamknutý, stlačte „3 s zámka“ (G) a podržte ho 3 sekundy. Po pípnutí sa indikátor zámky „3 s zámka“ (g) vypne a displej sa odomkne. Upozornenie: Zámka displeja Ak je displej uzamknutý, funkcie ako nastavenie teploty alebo Super Freeze sú vypnuté. Ak sa pokúsite o vyššie uvedenú činnosť, indikátor „3 s zámka“ blikne 3-krát, aby pripomenul, že displej je uzamknutý.5 - Použitie

Keď je displej odomknutý, stlačte a 3 sekundy podržte tlačidlo „Switch“(C), čím sa mraznička prepne z režimu Mraziť na Chladiť a naopak. V režime mrazenia Freeze je predvolené nastavenie -18 °C, indikátor „REF“ (b) nesvieti a indikátor „FRZ“ (c) svieti. V režime chladenia Refrigerate je predvolené nastavenie 4 °C, indikátor „REF“ (b) svieti a indikátor „FRZ“(c) nesvieti. Medzi režimami mrazenia a chladenia pre rôzne skladovanie potravín je veľký rozdiel v teplote. Pred vykonaním akejkoľvek zmeny režimu nezabudnite vymeniť potraviny v mrazničke, aby nedošlo k poškodeniu potravín v dôsledku zmeny režimu.

5.6 Nastavenie teploty

Rozsah režimu mrazenia: -16°C~-24°C; Rozsah režimu chladenia: 2 °C – -8 °C; Keď je displej odomknutý a mraznička nie je v režime Super Freeze ani ECO, stlačením tlačidiel „-“ (A) a „+“ (B) je možné nastaviť inú teplotu a blikanie na indikátore (a), tento proces bude sprevádzať pípnutie. Po 5 sekundách od posledného dotyku indikátor (a) prestane blikať a znova zobrazí teplotu pred nastavením. Nastavená teplota sa zobrazí po dosiahnutí chladiaceho efektu.

5.7 Režim Super Freeze (D)

Režim Super Freeze je optimálny na zachovanie nutričných hodnôt potravín, potraviny je možné zmraziť v kratšom čase. Pred vložením väčšieho množstva potravín do mrazničky aktivujte funkciu Super Freeze, čím sa dosiahne nižšia teplota a lepšie výsledky mrazenia. Keď je displej odomknutý a mraznička je v režime mrazenia Freeze, dotykom tlačidla režimu „Super Freeze“ (d) sa rozsvieti indikátor „Super Freeze“ (d) a mraznička bude fungovať v režime Super Freeze. Ak chcete režim vypnúť manuálne, zopakujte vyššie uvedené kroky, čím sa indikátor „Super Freeze“(d) stlmí. Ak nie je vypnutý manuálne, režim sa automaticky deaktivuje po 50 hodinách. Ak chcete naraz zmraziť veľké množstvo potravín, odporúčame vám, aby ste funkciu aktivovali 24 hodín pred vložením potravín. Funkcia sa automaticky vypne po 50 hodinách alebo manuálne. Keď je táto funkcia zapnutá, spotreba elektrickej energie sa zvýši. Upozornenie: Super Freeze Keď je nastavený prechodný stupeň pred aktiváciou režimu mrazničky ≥ -18, zmrazenie sa ukončí a spotrebič sa vráti na nastavenie -18;

• Keď je nastavený prechodný stupeň prez zmrazovaním <-18, zmrazenie ukončí a obnoví sa pôvodné nastavenie V režime Super Freeze sa teplota nedá upravovať. Ak sa o to pokúsite, indikátor funkcie Super Freeze bude blikať, aby vám pripomenul, že mraznička je v režime Super Freeze. Super Freeze sa dá nastaviť iba v režime mrazenia. V režime chladenia je indikátor Super Freeze vypnutý a režim Super Freeze nie je možné nastaviť.

V režime ECO sa dosiahne úspora energie. Teplota sa automaticky nastaví na -16 °C v režim e mrazenia Freeze alebo 8 °C v režime chladenia Refrigerate. Model H4F226WDH1/H4F226WEH1/K odporúča zapnúť funkciu „Super Freeze“ 30 hodín pred vložením veľkého množstva potravín

Keď je displej odomknutý, pri dotyku tlačidla režimu „ECO (E)“ sa indikátor „ECO“(e) rozsvieti silno a mraznička bude fungovať v režime ECO. Ak chcete režim ECO vypnúť manuálne, zopakujte vyššie uvedené kroky, čím sa indikátor režimu „ECO“ stlmí. Rôzne potraviny je potrebné umiestniť do rôznych oblastí podľa ich vlastností (obr. 5). 1 Nakladané potraviny, konzervované potraviny, ovocie, zelenina, šalát atď. 2 Komponenty výrobníka ľadu. 3 Mäsové výrobky, lahôdky, malé občerstvenia atď. 4 Vajcia, konzervované potraviny, koreniny, nápoje a balené potraviny atď. V režime chladenia bez 4-hviezdičkového oddelenia: toto chladiace zariadenie nie je vhodné na mrazenie potravín; v režime mrazenia so 4- hviezdičkovým oddelením nie je toto mraziace zariadenie určené na chladenie potravín. Obr. 5

5.9 ABT Pro (len pre H4F306*A/C/DH1/BE)

Mraznička je vybavená antibakteriálnym modulom, ktorý po zapnutí funguje nezávisle a používatelia ho nemusia obsluhovať. Prevádzku modulu potvrdzuje rozsvietenie indikátora (h).

5.10 Pamäť po vypnutí

Táto mraznička disponuje pamäťou po vypnutí, nastavenia pred vypnutím sa zapamätajú. Po opätovnom zapnutí sa mraznička vráti do nastavení pred vypnutím a bude pokračovať v činnosti. Zamknutie displeja sa do pamäti neuloží, preto bude displej po opätovnom zapnutí napájania odomknutý.

5.11 Alarm otvorených dverí

Keď je mraznička otvorená dlhšie ako 1 minútu, zaznie zvukový signál. Ak necháte dvere otvorené, signál zaznie každých 30 sekúnd. Alarm sa zastaví zatvorením dverí alebo po 7 minútach od otvorenia dverí. Tón alarmu sa zastaví a kontrolka mrazničky zhasne.

5.12 Alarm vysokej teploty

Mraznička je vybavená alarmom vysokej teploty. V režime mrazenia, ak na indikátore (a) bliká „HH“ a znie zvukový signál, dotknite sa ľubovoľného tlačidla. Alarm sa tým zastaví, čo znamená, že teplota v mrazničke je príliš vysoká. Skontrolujte, či sú dvere mrazničky tesne zatvorené alebo či nie je v mrazničke vložené veľké množstvo teplých potravín. Po určitom čase „HH“ zmizne. Ak nie, tón alarmu sa obnoví, v takom prípade požiadajte o pomoc servis. Potraviny je možné skladovať v mra zničke pri teplote najmenej -18 °C 2 až 12 mesiacov, v závislosti od ich vlastností (napr. mäso: 3 – 12 mesiacov, zelenina: 6 – 12 mesiacov). Aby sa predišlo uplynutiu obdobia skladovania, poznačte si na obal dátum zmrazenia, trvanlivosť a názov potraviny a podľa toho skladujte rôzne potraviny.5 - Použitie

5.13 Indikácia chyby

Táto mraznička je vybavená indikáciou chýb. Keď sa vyskytne chyba, na displeji sa zobrazia blikajúce kódy pre rôzne chyby. V takejto situácii môže mraznička ešte stále mraziť, ale použí- vateľ by mal čo najskôr kontaktovať servis, aby sa obnovilo optimálne ovládanie mrazničky.

Po pripojení chladničky k sieti Wi-Fi ju možno diaľkovo ovládať prostredníctvom mobilnej aplikácie. (Konkrétne metódy konfigurácie nájdete na stránke konfigurácie)

6 - Tipy na úsporu energie

Tipy na úsporu energie Uistite sa, že je spotrebič správne vetraný (pozrite časť INŠTALÁCIA). Spotrebič neinštalujte na priame slnečné svetlo ani do blízkosti zdrojov tepla (napr. kachle, ohrievače). Zabráňte zbytočne nízkej teplote v spotrebiči. Čím je nižšia nastavená teplota v spotrebiči, tým vyššia bude spotreba energie. Pred vložením do spotrebiča nechajte teplé jedlo vychladnúť. Dvere spotrebiča otvárajte čo najmenej a na čo najkratšie. Uistite sa, že sú dvere vždy správne zatvorené a nie sú obmedzené polohou potravín. Tesnenie dverí udržiavajte čisté. Mrazené potraviny rozmrazujte v chladničke. Pravidelne čistite zadnú časť spotrebiča. Prach zvyšuje spotrebu energie. Konfigurácia s najvyššou úsporou energie vyžaduje, aby bola zásuvka, box na potraviny a police umiestnené v spotrebiči na mieste, v akom boli dodané z výroby a aby boli potraviny umiestnené bez blokovania výstupu vzduchu z potrubia.

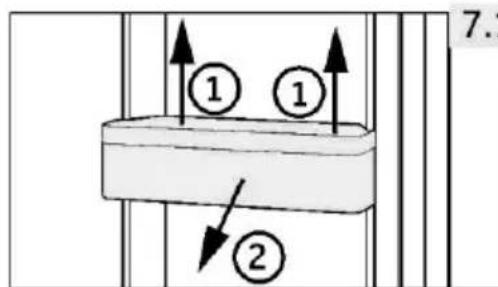

7.1 Vyberateľné poličky dverí

Dverové poličky sa dajú vybrať kvôli čisteniu: Uchopte poličku oboma rukami, nadvihnite ju (1) a vytiahnite (2) (obr. 7.1). Ak chcete poličku vložiť späť do dverí, vykonajte vyššie uvedené kroky v opačnom poradí.

2. Ak ju chcete znovu nainštalovať, položte ju na vý-

stupky na obidvoch stranách a zatlačte do najzadnej- šej polohy, kým nezapadne do drážok na bokoch.8 - Starostlivosť a čistenie

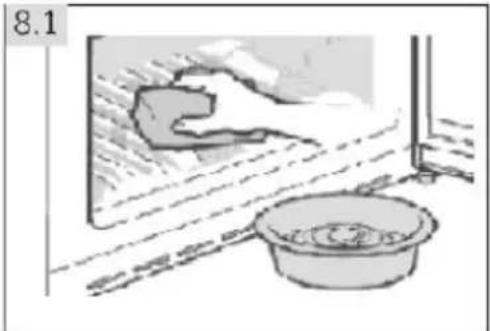

8 - Star ostlivo sť a čistenie

VAROVANIE! Spotrebič pred čistením odpojte od elektrickej siete.

Spotrebič čistite, keď je v ňom uskladnené len malé množstvo alebo žiadne potraviny. VAROVANIE! Spotrebič nečistite tvrdými kefami, drôtenými kefami, čistiacim práškom, benzínom, amylacetátom, acetónom a podobnými organickými roztokmi, kyselinami ani zásadami. Čistite pomocou špeciálneho čistiaceho prostriedku na mrazničky, aby ste zabránili poškodeniu. Počas čistenia na spotrebič nestriekajte ani ho neoplachujte. Námrazu a ľad nezoškrabávajte ostrými predmetmi. Nepoužívajte spreje, elektrické ohrievače ako ohrievač, sušič vlasov, parné čističe alebo iné zdroje tepla, aby nedošlo k poškodeniu plastových častí. Studené sklenené poličky neumývajte horúcou vodou. Náhla zmena teploty môže spôsobiť rozbitie skla. Nedotýkajte sa vnútorného povrchu priestoru mrazničky, najmä nie mokrými rukami, pretože by vám mohli k povrchu primrznúť. Ak dôjde k zahriatiu, skontrolujte stav zmrazených potravín. Spotrebič sa nepokúšajte opravovať svojpomocne. V prípade opravy kontaktujte náš zákaznícky servis. Tesnenie na dverách musí byť vždy čisté. Vnútro a plášť spotrebiča čistite mäkkou látkou alebo špongiou navlhčenou v teplej vode a neutrálnom čistiacom prostriedku (obr. 8.1). Opláchnite a osušte mäkkou handričkou. Žiadne časti spotrebiča neumývajte v umývačke riadu. Príslušenstvo čistite iba teplou vodou a neutrálnym čistiacim prostriedkom.8 - Starostlivosť a čistenie

Návod na použitie obsahuje pokyny na používanie a prevádzku viacerých modelov. Pozrite si pokyny pre zakúpené modely. Postup čistenia zásuviek

1. Odstráňte predný kryt zásuvky:

Čistenie výrobníka ľadu

1. Vyberte výrobník ľadu a sklenenú policu

2. Vyberte výrobník ľadu z police v ľavom a pravom smere8 - Starostlivosť a čistenie

3. Vytiahnite zásobník na ľad z rámu:

4. Čistenie zásobníka na ľad:

1. Demontáž pásky tesnenia dverí

2. Čistenie tesnenia dverí

3. Inštalácia po vyčistení8 - Starostlivosť a čistenie

8.2 Dlhodobé vyradenie z prevádzky

Ak nebudete spotrebič dlhší čas používať: Vyberte potraviny. Odpojte napájací kábel. Spotrebič vyčistite podľa vyššie uvedeného návodu. Dvere a zásuvky mrazničky nechajte otvorené, aby sa vnútri nevytvárali nežiaduce pachy. Odstráňte dvere spotrebiča (dvere otvorte a držte ich, kým nevyberiete skrutky), aby do vnútra nemohli vliezť deti, aby nedošlo k ich zatvoreniu. Upozornenie: Vypnutie Na zaistenie dlhej životnosti spotrebič vypínajte iba vtedy, keď je to nevyhnutné.

8.3 Premiestňovanie spotrebiča

1. Vyberte všetky potraviny a odpojte spotrebič od elektrickej siete.

4. Mrazničku nenakláňajte o viac ako 45°, aby ste predišli poškodeniu chladiaceho

príliš rýchlo. VAROVANIE! Spotrebič nezdvíhajte za rukoväti dverí. Spotrebič nikdy neukladajte na podlahu v horizontálnej polohe.9 - Riešenie problémov

Mnoho vyskytujúcich sa problémov môžete vyriešiť sami bez osobitných odborných znalostí. V prípade problému skontrolujte všetky zobrazené možnosti a pred kontaktovaním zákazníckeho servisu postupujte podľa nasledujúcich pokynov. Pozrite časť ZÁKAZNÍCKY SERVIS. UPOZORNENIE! Pred údržbou spotrebič vypnite a vytiahnite zástrčku zo zásuvky. Údržbu elektrického zariadenia môže vykonávať iba kvalifikovaný elektrikár, pretože neodborné opravy môžu spôsobiť značné následné škody. Poškodený prívod môže v záujme eliminácie akéhokoľvek rizika vymeniť len výrobca, jeho servisný zástupca alebo rovnako kvalifikovaná osoba. Zvukový alarm sa dá vypnúť stlačením ktoréhokoľvek tlačidla.

9.1 Riešenie problémov

Problém Možná príčina Možné riešenie Kompresor nefunguje.

• Zástrčka nie je vsunutá do zásuvky.

• Vsuňte zástrčku do sieťovej zásuvky. Spotrebič pracuje často alebo príliš dlho.

• Príliš vysoká vnútorná alebo vonkajšia teplota.

• V takom prípade je normálne, že kompresor spotrebiča ostane zapnutý dlhšie.

• Spotrebič bol istý čas vypnutý.

• Zvyčajne trvá 8 až 12 hodín, kým spotrebič úplne ochladne.

• Dvere spotrebiča nie sú tesne zatvorené.

• Zatvorte dvere a uistite sa, že je spotrebič umiestnený na rovnom povrchu a že sa v ňom nenachá- dzajú potraviny alebo nádoba, ktoré by blokovali dvere.

• Dvere boli otvorené príliš často alebo príliš dlho.

• Neotvárajte dvere príliš často.

• Nastavená teplota je príliš nízka.

• Nastavujte vyššiu teplotu, kým nedosiahnete uspokojivú teplotu. Ustálenie teploty trvá 24 hodín.

• Tesnenie dverí je špinavé, opotrebo- vané, popraskané alebo nevhodné.

• Vyčistite tesnenie dverí alebo ho dajte vymeniť v zákazníckom servise.

• Nie je zabezpečená požadovaná cirkulácia vzduchu.

• Zaistite dostatočnú ventiláciu.

• Spotrebič nie je umiestnený na rovnom povrchu.

Problém Možná príčina Možné riešenie Spotrebič vydáva zvuk kliknutia

• Je to normálne. Spôsobuje to zapnutie alebo vypnutie chladiacej jednotky.

Počuť tichý zvuk po- dobný tečúcej vode.

• Chladiaca jednotka sa práve zapla. Je to normálne

• Nastavená teplota je príliš vysoká.

• Boli vložené príliš teplé potraviny.

• Pred uložením potraviny vždy ochlaďte.

• Bolo vložených príliš veľa potravín naraz.

• Skladujte vždy malé množstvo potravín.

• Potraviny sú príliš blízko seba.

• Medzi potravinami nechávajte medzeru, aby mohol vzduch voľne prúdiť.

• Dvere nie sú tesne zatvorené.

• Dvere boli otvorené príliš často alebo príliš dlho.

• Neotvárajte dvere príliš často. V spotrebiči je príliš nízka teplota.

• Nastavená teplota je príliš nízka.

• Funkcia Fast-freezing je aktivovaná alebo beží príliš dlho.

• Vypnite funkciu Fast-freezing. Na povrchu spotre- biča sa hromadí vlh- kosť.

• Ovzdušie je príliš teplé a príliš vlhké.

• Vo vlhkom podnebí je to normálne a zmení sa to po poklese vlhkosti. Utrite do sucha handričkou. V mrazničke je silná vrstva ľadu a námrazy.

• Potraviny neboli správne zabalené.

• Potraviny vždy správne zabaľte.

• Dvere nie sú tesne zatvorené.

• Dvere boli otvorené príliš často alebo príliš dlho.

• Neotvárajte dvere príliš často.

• Tesnenie dverí je špinavé, opotrebo- vané, popraskané alebo nevhodné.

• Vyčistite tesnenie dverí alebo ho dajte vymeniť v zákazníckom servise.

• Vnútri je prekážka, ktorá bráni správnemu zatvoreniu dverí.

• Premiestnite police, poličky na dverách alebo vnútorné zásob- níky tak, aby sa dali dvere zatvoriť. Nefunguje chladiaci systém.

• Zástrčka nie je vsunutá do zásuvky elektrickej siete.

• Vsuňte zástrčku do sieťovej zásuvky.

• Napájací zdroj nie je neporušený.

• Skontrolujte elektrické napájanie v miestnosti. Kontaktujte miestnu elektrárenskú spoločnosť! Boky skrinky a lišty dverí sa zahrievajú.

• Príliš vysoká teplota vnútri produktu

• Zatvorte dvere alebo alarm vypnite manuálne.9 - Riešenie problémov

Problém Možná príčina Možné riešenie Dvere sa ťažko otvárajú.

• Keď je spotrebič v prevádzke, vo vnútri je podtlak.

• Tesné dvere otvárajte jemne, aby sa do mohol do spotrebiča dostať vzduch. Dvere nie je možné správne zatvoriť. Vždy medzi nimi zostáva medzera.

• Vzhľadom na nízku teplotu spotre- biča môže tesnenie dverí ľahko stvrdnúť a zdeformovať sa.

• Použite sušič vlasov alebo po- ložte na miesto, kde je tesnenie zdeformované, horúci uterák. Po opätovnom zmäknutí tesne- nia dvere zatvorte a pevne ich stlačte. Minimálna záruka je: 2 roky pre krajiny EÚ, 3 roky pre Turecko, 1 rok pre Spojené kráľovstvo, 1 rok pre Rusko, 3 roky pre Švédsko, 2 roky pre Srbsko, 5 rokov pre Nórsko, 1 rok pre Maroko, 6 mesiacov pre Alžírsko, Tunisko nevyžaduje žiadnu zákonnú záruku. Termostaty, snímače teploty, dosky plošných spojov a svetelné zdroje sú k dispozícii minimálne sedem rokov po uvedení poslednej jednotky modelu na trh. Kľučky, závesy dverí, podnosy a koše minimálne na obdobie siedmich rokov a tesnenia dverí na minimálne 10 rokov po uvedení poslednej jednotky modelu na trh.

9.2 Prerušenie elektrickej energie

V prípade výpadku elektrického prúdu by mali potraviny zostať bezpečne vychladené približne 18 hodín. V prípade dlhšieho výpadku elektrického napájania, najmä v lete, postupujte podľa nasledujúcich pokynov: Dvere otvárajte čo najmenej. Počas výpadku prúdu nevkladajte do mrazničky ďalšie potraviny. Ak vám je výpadok prúdu oznámený vopred a predpokladaná doba výpadku presahuje 15 hodín, vyrobte ľad a vložte ho do zásobníka v hornej časti mrazničky. V dôsledku zvýšenia teploty v mrazničke počas výpadku elektrického prúdu alebo inej poruchy dôjde k skráteniu doby uloženia potravín a tiež sa zníži ich kvalita. Potraviny, ktoré sa rozmrazili, by ste mali buď rýchlo skonzumovať alebo uvariť a znovu zmraziť (ak je to vhodné), aby sa predišlo zdravotným rizikám. Upozornenie: Funkcia pamäte pri prerušení napájania Po obnovení napájania spotrebič pokračuje v nastaveniach, ktoré boli nastavené pred výpadkom prúdu.10 - Inštalácia

VAROVANIE! Spotrebič je ťažký. Musia s ním vždy manipulovať dve osoby. Všetky obalové materiály udržujte mimo dosahu detí a zlikvidujte ich spôsobom, ktorý je šetrný k životnému prostrediu. Vyberte spotrebič z obalu. Odstráňte všetok obalový materiál.

10.2 Podmienky prostredia

Teplota v miestnosti musí byť vždy v rozsahu 18 °C až 43 °C, pretože to môže mať vplyv na teplotu vnútri spotrebiča a na jeho spotrebu energie. Spotrebič neinštalujte v blízkosti iných spotrebičov vyžarujúcich teplo (rúry, chladničky) bez izolácie.

10.3 Požiadavky na priestor

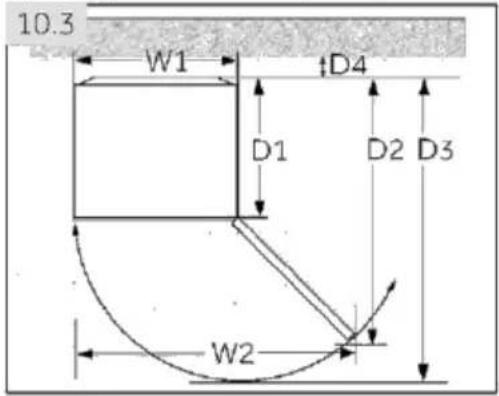

Potrebný priestor na otvorenie dverí (obr. 10.3): Tento spotrebič nie je určený na použitie ako zabudovaný spotrebič.

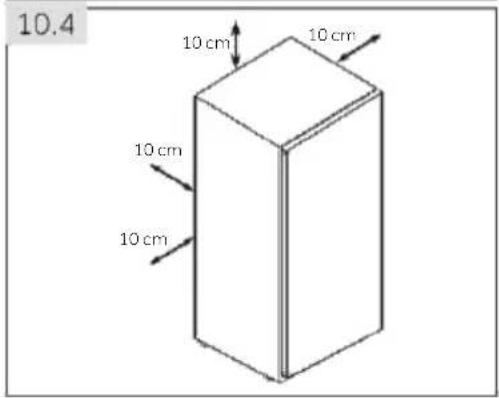

10.4 Požiadavky na ventiláciu

Na dosiahnutie dostatočnej ventilácie spotrebiča je z bezpečnostných dôvodov potrebné dodržiavať požiadavky pre správne vetranie (obr. 10.4).

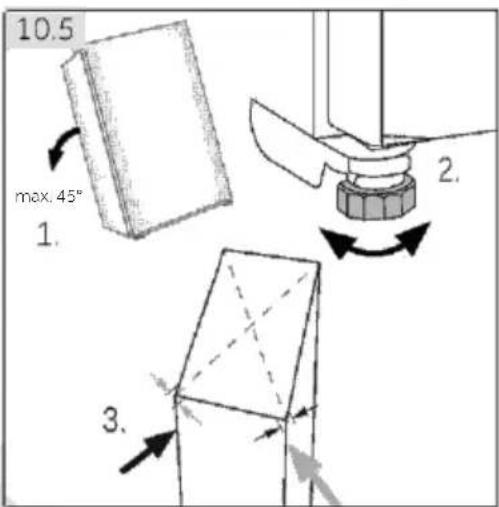

10.5 Vyrovnanie spotrebiča

Spotrebič musí byť umiestnený na rovnom a pevnom povrchu. Ak je spotrebič umiestnený na podstavci, musia sa použiť pevné a ohňovzdorné materiály. Ako podstavec nikdy nepoužívajte penový obalový materiál.

3. Stabilitu môžete skontrolovať striedavým

potlačením v smere uhlopriečky. Mierne hojdanie by malo byť rovnaké v obidvoch smeroch. V opačnom prípade môže dôjsť k zdeformovaniu rámu; výsledkom je aj možné nedostatočné tesnenie dverí. Mierny náklon na zadnú stranu uľahčuje zatváranie dverí. max. 45° 10 cm 10 cm 10 cm 10 cm W1 W2 D1 D2 D3 D4

H4F306/272/226*A/C/DH1/BE Model identifikátor Šírka v mm Hĺbka v mm Vzdialenosť od steny v mm10 - Inštalácia

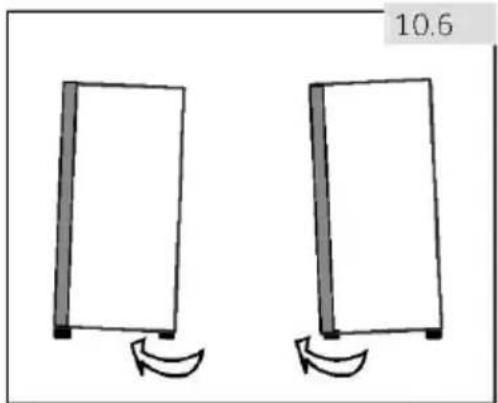

10.6 Použitie nastaviteľných nožičiek

Ak je mraznička nestabilná, môžete nastaviť nožičky: Otočte nastaviteľné nožičky v smere šípky (obr. 10.6) a posúvajte ich nahor alebo nadol: Otáčaním nožičiek v smere hodinových ručičiek sa spotrebič zdvihne. Otáčaním nožičiek proti smeru hodinových ručičiek sa zníži.

Bezúdržbový mazací olej sa nachádza v puzdre kompresora. Pri nakláňaní spotrebiča počas prevozu sa tento olej môže dostať cez uzatvorený systém rúrok. Pred pripojením spotrebiča ku zdroju napájania musíte počkať 6 hodín (obr. 10.7), aby olej natiekol späť do puzdra.

Pred každým pripojením skontrolujte, či: napájanie, zásuvka a istenie zodpovedajú typovému štítku. je sieťová zásuvka uzemnená a nie je pripojený žiadny adaptér s viacerými zásuvkami ani predlžovací kábel. sa zástrčka a zásuvka presne zhodujú. Zástrčku pripojte k správne nainštalovanej domácej zásuvke. UPOZORNENIE! Poškodený napájací kábel musia vymeniť v zákazníckom servise, aby sa zabránilo nebezpečenstvu (pozrite záručný list). 6 hod.10 - Inštalácia

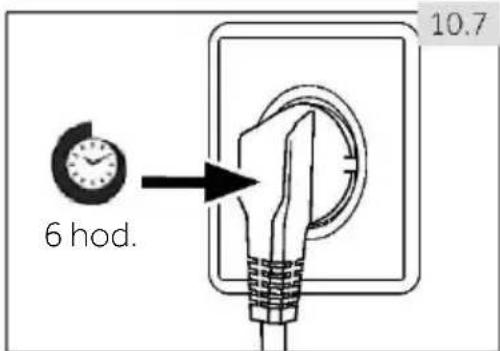

Pred pripojením spotrebiča ku zdroju napájania musíte skontrolovať, či nemusíte otočenie dverí zmeniť z pravej strany (pri dodaní) na ľavú, ak to vyžaduje miesto inštalácie a použiteľnosť. UPOZORNENIE! Spotrebič je ťažký. Zmenu smeru zatvárania dverí musia vykonávať dve osoby. Pred akoukoľvek činnosťou najskôr odpojte spotrebič od elektrickej siete. Spotrebič nenakláňajte o viac než 45°, aby ste predišli poškodeniu chladiaceho systému.

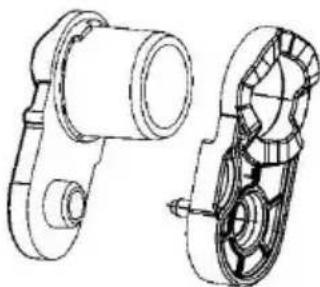

Kroky pri montáži (obr. 10.9):

1. Zabezpečte si potrebné náradie.

5. Vyberte kryt horného ľavého závesu a predlžovací

spodku dverí. Odstráňte 3 skrutky, zarážku dverí a puzdro zdvíhacieho hriadeľa na spodku dverí

10. Vyberte puzdro zdvíhacieho hriadeľa z vrecka.

Upevnite zdvíhaciu zarážku, zarážku dverí a 3 skrutky na ľavú stranu dverí10 - Inštalácia

skrutky a potom spodný záves.

12. Vyberte puzdro zdvíhacieho hriadeľa z vrecka.

Vyberte 2 skrutky, objímku zdvíhacieho hriadeľa a zdvíhací hriadeľ

13. Nainštalujte objímku zdvíhacieho hriadeľa a zdvíhací

hriadeľ do ľavého otvoru a zaistite 2 maticové skrutky.(Pridanie mazacieho oleja do hriadeľa)

14. Pripevnite záves na opačnú polohu skrinky

15. Na opačnej strane dverí vytiahnite ľavý pripojovací

inštaláciou pridajte do horného závesu mazací olej)

18. Zapojte káble ako na obrázku

19. Namontujte zostavený kryt závesu v kroku 5,

Upozornenie: Výrobník ľadu môže meniť polohu podľa zvyklostí používateľa.

1. Potiahnite výrobník ľadu do polohy znázornenej na obr. 1.

2. Do každej misky na ľad nalejte čerstvú pitnú vodu podľa

ľadu automaticky padať do zásobníka na ľad. Vyberte zásuvku a vezmite kocky ľadu 2.

1. Tvorba ľadu sťaží otáčanie gombíka. Môžete ním niekoľkokrát otáčať dopredu a dozadu,

aby ste odstránili ľad a predišli poškodeniu dielov.

2. Pre výrobníky ľadu, ktoré nie sú určené na pripojenie k prívodu vody. (UPOZORNENIE:

Naplňte iba pitnou vodou)

3. Navrhnite umiestniť výrobník ľadu na každú stranu, aby ste dosiahli vyššiu rýchlosť

11.1 Špecifikácie výrobku podľa nariadenia EÚ č. 2019/2016

na základe výsledkov 24-hodinovej normalizovanej skúšky. Skutočná spotreba energie bude závisieť od používania a umiestnenia spotrebiča. Podrobnosti technických údajov nájdete na typovom štítku a energetickom štítku vo vnútri výrobku. Tento spotrebič je určený na použitie pri nižšie uvedenej teplote okolitého prostredia: SN + 10 °C – +32 °C N + 16 °C – +32 °C ST + 16 °C – +38 °C T + 16 °C – +43 °C

11.2 Doplňujúce technické údaje

H4F306*AH1 H4F306*CH1H4F306*DH1H4F306*DH1BEH4F272*CH1H4F272*DH1H4F272*DH1BEH4F272*EH1H4F272*EH1KH4F226*DH1H4F226*EH1H4F226*EH1K A C D D D E D E

Vertikálna mraznička Neuplatňuje sa Neuplatňuje sa áno voľne stojaca Ochranná známkaIdentifikátor modeluKategória modeluTrieda energetickej účinnostiRočná spotreba energie (kWh/rok)

Tento výrobok spĺňa požiadavky všetkých príslušných smerníc ES s príslušnými harmonizovanými normami, ktoré ustanovujú označenie CE. Odporúčame vám náš zákaznícky servis Haier a použitie originálnych náhradných dielov. Ak máte problém so svojím spotrebičom, najskôr si pozrite časť RIEŠENIE PROBLÉMOV. Ak tam nenájdete riešenie, kontaktujte svojho miestneho predajcu alebo Servis a podporu na www.haier.com, kde nájdete telefónne čísla a najčastejšie otázky a kde môžete aktivovať uplatnenie servisu. Ak chcete kontaktovať náš servis, uistite sa, že máte k dispozícii nasledujúce údaje. Informácie nájdete na typovom štítku. Model _____________________ Sériové č. ____________________ V prípade záruky skontrolujte aj záručný list dodaný s výrobkom. Ak máte všeobecné obchodné otázky, obráťte sa na naše nižšie uvedené európske adresy: Európske adresy Haier Krajina* Poštová adresa Krajina* Poštová adresa Taliansko Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese TALIANSKO Francúzsko Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCÚZSKO Španielsko Portugalsko Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona ŠPANIELSKO Belgicko-FR Belgicko-NL Holandsko Luxembursko Haier Benelux SA Anderlecht Route de Lennik 451 BELGICKO Nemecko Rakúsko Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg NEMECKO Poľsko Česko Maďarsko Grécko Rumunsko Rusko Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POĽSKO Spojené kráľovstvo Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR
