Termék típusa	1 ajtós fagyasztó
Márka	Haier
Modell	H4F306SDH1
Méretek (M x Sz x Mé)	190 x 60 x 74.2 cm
Tápellátás	220-240 V ~/50 Hz, 1.5 A
Energiaosztály	D
Fagyasztóűrtartalom	301 L
Áramkimaradási autonómia	12 óra
Fagyasztási kapacitás	20 kg/24 óra
Hűtőközeg	R600a (izobután)
Fő funkciók	Super Freeze, ECO üzemmód, ABT Pro (antibakteriális), Wi-Fi, áramkimaradás memória, nyitvaajtó- és magas hőmérséklet riasztás
Leolvasztás	Automatikus
Zajszint	36 dB(A)
Fordítható ajtó	Igen (jobbra vagy balra)
Karbantartás és tisztítás	Tisztítsa semleges mosószerrel és puha ruhával; ne használjon éles tárgyakat
Alkatrészek és javíthatóság	Elérhetők (lásd a garanciát); javítás szakképzett szakember által

Gyakran ismételt kérdések - H4F306SDH1 HAIER

Hogyan telepítsem első alkalommal a Haier fagyasztómat?

Kicsomagolás után várjon legalább 6 órát a készülék csatlakoztatása előtt, hogy a kompresszor olaja visszaáramolhasson. Helyezze szellőző, napfénytől és hőforrásoktól védett helyre. Állítsa be a lábakat, hogy stabil legyen.

Mi a ideális hőmérséklet az élelmiszerek fagyasztásához?

Az ajánlott hőmérséklet -18 °C. Alapértelmezett. Igény szerint -16 °C és -24 °C között állítható.

Hogyan aktiváljam a Super Freeze funkciót?

Nyomja meg a Super Freeze (D) gombot, ha a kijelző fel van oldva. A megfelelő jelzőfény világít. A funkció automatikusan kikapcsol 50 óra után, vagy manuálisan. Ideális nagy mennyiségű élelmiszer fagyasztásához.

Mit tegyek hangjelzés esetén?

A riasztás akkor szólal meg, ha az ajtó több mint egy percig nyitva van, vagy ha a belső hőmérséklet túl magas. Nyomjon meg bármelyik gombot a leállításhoz. Ellenőrizze, hogy az ajtó megfelelően zárva van-e, vagy ha nagy mennyiségű meleg ételt helyezett be.

Hogyan tisztítsam a fagyasztómat?

Húzza ki a készüléket. Tisztítsa meg belülről és kívülről meleg vízzel és semleges mosószerrel átitatott ruhával. Ne használjon súrolószereket, éles tárgyakat vagy gőztisztítót. Szárítsa meg puha ruhával.

Megfordíthatom az ajtó nyitási irányát?

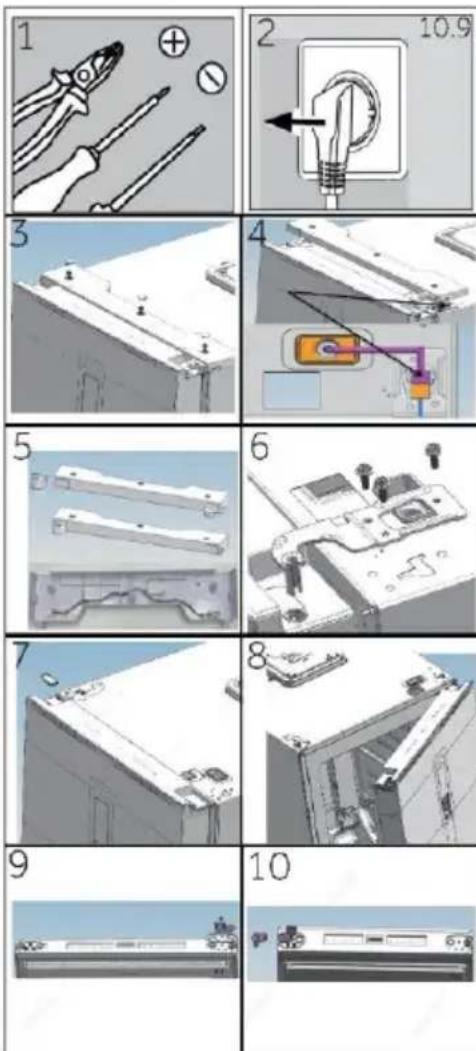

Igen, az ajtó megfordítható. Jobb oldalról (gyári) bal oldalra állítható. Kövesse a használati utasítás utasításait, szerelje le a zsanérokat, és használja a mellékelt alkatrészeket. Két személy szükséges.

Mit jelent a 'HH' kijelzés?

A HH kijelzés túl magas belső hőmérsékletet jelez. Ellenőrizze, hogy az ajtó megfelelően zárva van-e, és hogy nem helyezett be meleg ételt. A riasztás megszólalhat. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan használjam az ECO üzemmódot?

Nyomja meg a ECO üzemmód (E) gombot, ha a kijelző fel van oldva. A hőmérséklet automatikusan -16 °C-ra (fagyasztás) vagy 8 °C-ra (hűtés) áll be az energiafogyasztás csökkentése érdekében. Ismételje meg a kikapcsoláshoz.

Mit tegyek áramkimaradás esetén?

A készülék körülbelül 18 órán át tartja hidegen az élelmiszereket. A lehető legkevesebbszer nyissa ki az ajtót. Ne tegyen be új élelmiszert. Áram visszatérés után a fagyasztó a korábbi beállításokkal folytatja (memória funkció).

Hogyan olvasszam le a fagyasztómat?

A leolvasztás automatikus ezen a modellen. Ha jég képződik, tisztítsa meg egy ruhával. Soha ne használjon éles tárgyakat a jég eltávolításához. Túlzott felhalmozódás esetén kövesse a használati utasítást a kézi leolvasztáshoz.

HASZNÁLATI ÚTMUTATÓ H4F306SDH1 HAIER

Felhasználói kézikönyv

Fagyasztószekrény

H4F306*AH1

H4F306*CH1

H4F306*DH1

H4F306*DH1BE

H4F272*CH1

H4F272*DH1

H4F272*DH1BE

H4F272*EH1

H4F272*EH1K

H4F226*DH1

H4F226*EH1

H4F226*EH1K

* -Színkód

Köszönjük, hogy Haier terméket vásárolt.

A készülék használata előtt olvassa el figyelmesen ezeket az utasításokat. Az utasítások fontos információkat tartalmaznak, amelyek segítenek abban, hogy a lehető legtöbbet hozza ki a készülékből, és szavatolják a biztonságos és megfelelő telepítést, használatot és karbantartást.

Tartsa ezt a kézikönyvet könnyen elérhető helyen, hogy bármikor fellapozhassa a készülék biztonságos és megfelelő használatához.

Ha eladja a készüléket, elajándékozza, vagy a lakásban hagyja költözéskor, győződjön meg arról, hogy ezt a kézikönyvet is átadja, hogy az új tulajdonos megismerhesse a készüléket és a biztonsági figyelmeztetéseket.

Jelmagyarázat

Figyelmeztetés - Fontos biztonsági információk

Környezetvédelmi információk

Ártalmatlanítás

Járuljon hozzá a környezet és az emberi egészség védelméhez. Az újrahasznosítás érdekében a csomagolást a megfelelő hulladéktárolóba selejtezze ki. Járuljon hozzá az elektromos és elektronikus berendezések hulladékainak az újrahasznosításához. Ne a háztartási hulladékkal együtt dobja ki az ezzel a szimbólummal jelölt készülékeket. Vigye vissza a terméket a helyi újrahasznosító létesítménybe, vagy vegye fel a kapcsolatot a helyi hivatallal.

Figyelmeztetés:

Sérülés vagy fulladás veszélye!

A hűtőközegeket és a gázokat szakszerűen kell ártalmatlanítani. Győződjön meg a hűtőkör csövének a sértetlenségéről, mielőtt megfelelően ártalmatlanítaná. Válassza le a készüléket a hálózati táplálásról. Vágja el a hálózati kábelt és selejtezze ki. Távolítsa el az ajtót, valamint az ajtóreteszt és a tömítéseket, hogy megakadályozza a gyermekek és háziállatok bezáródását a készülékbe.

1-Biztonság 4 2-Rendeltetésszerű használat 8 3-Termékleírás 9 4 - Vezérlőpanel 10 5-Használat 11 6 - Energiatakarékossági tippek 14 7-Berendezés 14 8 - Ápolás és karbantartás 15 9 - Hibaelhárítás 19 10-Telepítés 22 11-Műszaki adatok 26 12- Ügyfélszolgálat 27

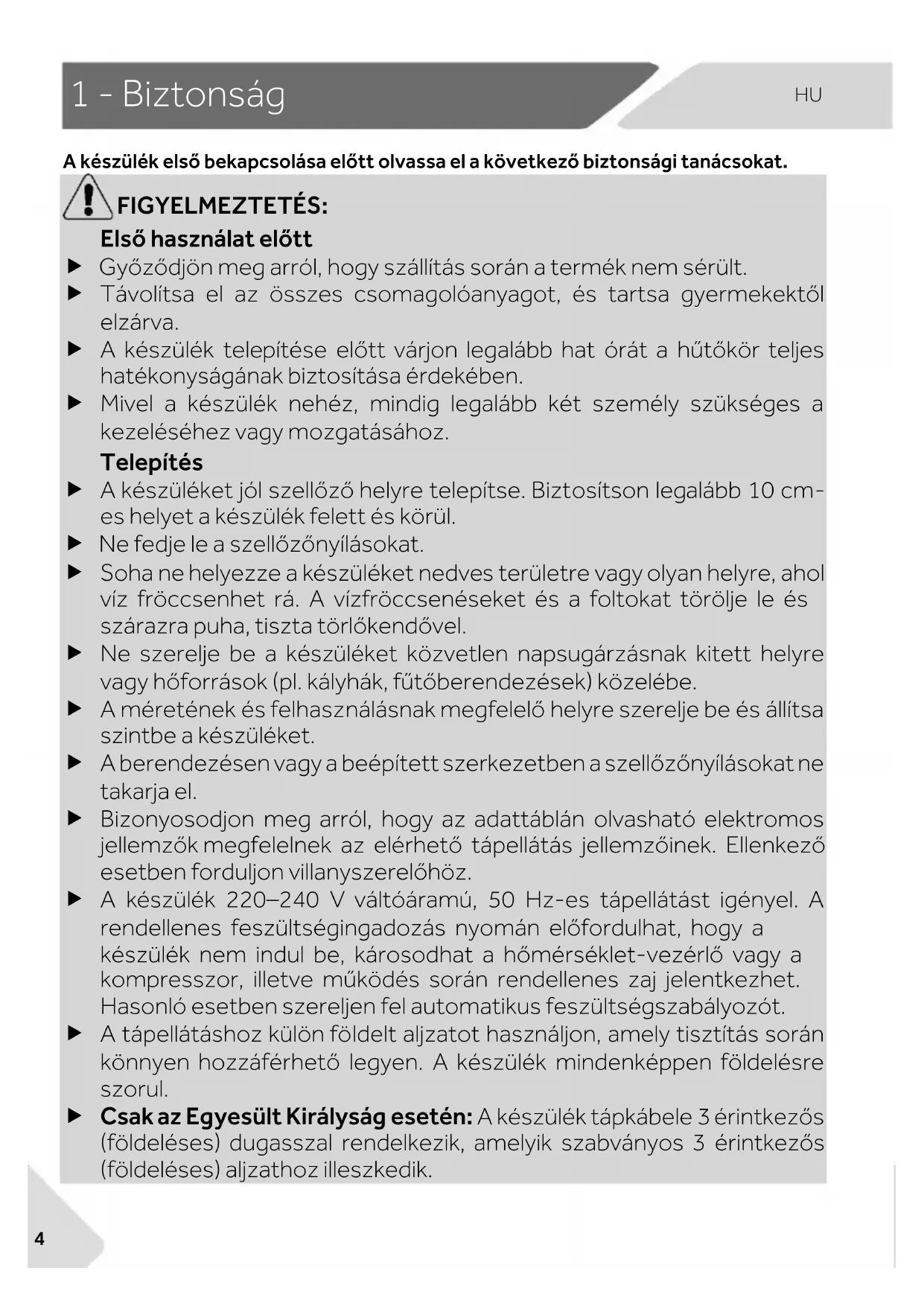

A készülék előbekapcsolása előtt olvassa el a következő biztonsági tanácsokat.

FIGYELMEZTETÉS:

Első használat előtt

Győződjön meg arról, hogy szállítás során a termék nem sérült. Távolítsa el az összes csomagolóanyagot, és tartsa gyermekektől elzárva. A készülék telepítése előtt várjon legalább hat órát a hűtőkör teljes hatékonyságának biztosítása érdekében. Mivel a készülék nehéz, mindig legalább két személy szükséges a kezeléséhez vagy mozgatásához.

Telepítés

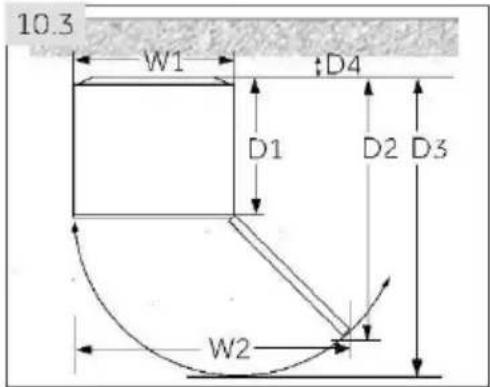

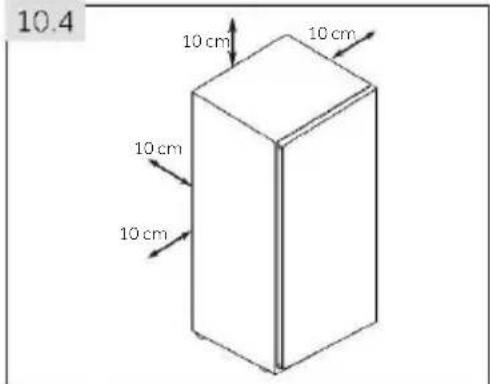

A készüléket jól szellőző helyre telepítse. Biztosítson legalább 10 cm-es helyet a készülék felett és körül. Ne fedje le a szellőzőnyílásokat. Soha ne helyezze a készüléket nedves területre vagy olyan helyre, ahol víz fröccsenhet rá. A vízfröccsenéseket és a foltokat törölje le és szárítsa meg puha, tiszta törlőkendővel. Ne szerelje be a készüléket közvetlen napsugárzásnak kitett helyre vagy hőforrások (pl. kályhák, fűtőberendezések) közelébe. A méretének és felhasználásának megfelelő helyre szerelje be és állítsa szintbe a készüléket. A berendezésben vagy a beépített szerkezetben a szellőzőnyílásokat ne takarja el. Bizonyosodjon meg arról, hogy az adattáblán olvasható elektromos jellemzők megfelelnek az elérhető tápfeszültség jellemzőinek. Ellenkező esetben forduljon villanyszerelőhöz. A készülék 220-240 V váltóáramú, 50 Hz-es tápfeszültséget igényel. A rendellenes feszültségingadozás nyomán előfordulhat, hogy a készülék nem indul be, károsodhat a hőmérséklet-vezérlő vagy a kompresszor, illetve működés során rendellenes zaj jelentkezhet. Hasonló esetben szereljen fel automatikus feszültségszabályozót. A tápfeszültséghez külön földelt aljzatot használjon, amely tisztítás során könnyen hozzáférhető legyen. A készülék mindenképpen földelésre szorul. Csak az Egyesült Királyság esetén: A készülék tápkábele 3 érintkezős (földeléses) dugasszal rendelkezik, amelyik szabványos 3 érintkezős (földeléses) aljzathoz illeszkedik.

Soha ne vágja le vagy távolítsa el a harmadik érintkezőt (földelést). A készülék beszerelését követően a dugasznak hozzáférhetőnek kell maradnia.

Ne használjon többdugós adaptereket és hosszabbítókábeleket. Ügyeljen arra, hogy a tápkábel ne szoruljon a fagyasztószekrény alá. Ne lépjen a tápkábelre. Ne okozza a hűtőközeg kör sérülését.

FIGYELMEZTETÉS:

Napi használat

A berendezést 8 évnél idősebb gyermekek vagy csökkent fizikai, érzékszervi vagy mentális képességű, vagy tapasztalattal és ismerettel nem rendelkező személyek akkor használhatják, ha felügyelet alatt állnak, vagy ha megfelelő utasításokkal látták el őket a berendezés biztonságos használatát illetően, és megértették a használatból eredő veszélyeket. Tartsa távol a 3 évesnél fiatalabb gyermekeket a készüléktől, kivéve, ha biztosítja a folyamatos felügyeletet. Gyermekek nem játszhatnak a berendezéssel. Ha hűtőgáz vagy más gyúlékony gáz szivárog a készülék közelében, zárja el a szivárgó gáz szelepét, nyissa ki az ajtókat és ablakokat, és ne húzza ki a fagyasztó vagy más készülék tápkábelének a dugaszát. A fagyasztó funkció -15°C-ig terjedő környezeti hőmérsékleten működik.* -15°C környezeti hőmérsékleten működik maximális teljesítményre állítva, -24°C mellett. Ne helyezzen instabil cikkeket (nehéz tárgyakat, vizzel teli edényeket) a fagyasztó tetejére, elkerülve így a személyi sérüléseket, amiket ezen tárgyak leesése vagy a vizzel való érintkezés nyomán bekövetkező áramütés okozhat. Az ajtók nyitását vagy becsukását kizárólag a fogantyúkkal végezze. Az ajtók közötti, ill. az ajtó és a szekrény közötti rés nagyon szűk. Ne nyújtsa a kezét ezekre a területekre, mivel az ujjai becsípődhetnek. Csak akkor nyissa ki vagy csukja be a fagyasztó ajtaját, ha nem állnak gyermekek az ajtó mozgási tartományán belül. Ne tároljon, ill. használjon gyúlékony, robbanásveszélyes vagy maró hatású anyagokat a készülékben vagy a közelében. A készülékben ne tároljon gyógyszereket, baktériumokat vagy vegyszereket. Ez a készülék háztartási készülék. Nem javasoljuk olyan anyagok tárolását, amelyek szűk hőmérséklet-tartományban tárolhatók.

1 - Biztonság

4 csillagos rekesz nélküli hűtőkészüléknél: ez a hűtőberendezés nem alkalmas élelmiszerek fagyasztására; 4 csillagos rekesszel rendelkező hűtőkészüléknél: ez a fagyasztóberendezés nem élelmiszerek hűtött tárolására készül. - Soha ne tároljon folyadékokat palackokban vagy kannákban (magas alkoholtartalmú italok kivételével), különösen szénsavas italokat a fagyasztóban, mert ezek szétrobbannak fagyasztás közben. Ellenőrizze az élelmiszer állapotát, ha a fagyasztóban felmelegedett a hőmérséklet. Ne állítson be szükségtelenül alacsony hőmérsékletet a fagyasztórekeszben. Figyelem: A palackok szétrobbanhatnak.

FIGYELMEZTETÉS:

Napi használat

Ne nyúljon fagyott tárgyakhoz nedves kézzel (viseljen kesztyűt). Különösen ne egyen jeges nyalókát közvetlenül a fagyasztóból való kivétel után. Fennáll a fagysérülések vagy a hólyagok kialakulásának veszélye. ELSŐSEGÉLYNYÚJTÁS: tartsa a sérülést azonnal folyó hideg víz alá. Ne húzza el! Működés közben ne érintse meg a fagyasztó belső felületét, különösen nedves kézzel. Kezei odafagyhatnak a felülethez. - Áramszünet esetén vagy tisztítás előtt húzza ki a készüléket az aljzatból. A készülék újraindítása előtt várjon legalább 5 percet, mivel a készülék gyakori indítása során károsodhat a kompresszor. Ne használjon elektromos készülékeket a berendezés élelmiszer tároló rekeszében, kivéve a gyártó által jóváhagyott típust. Ha a világítást biztosító lámpák károsodnak, azt a gyártónak vagy a megadott karbantartási szolgáltató képzett munkatársának kell kicserélnie.

Karbantartás / tisztítás

Gondoskodjon a gyermekek felügyeletéről, ha tisztítást vagy karbantartást végeznek. A rutinszerű karbantartás megkezdése előtt húzza ki a készüléket a villanyhálózatból. A készülék újraindítása előtt várjon legalább 5 percet, mivel a készülék gyakori indítása során károsodhat a kompresszor. A készülék aljzatából való leválasztásakor ne a kábelt, hanem a csatlakozódugót húzza.

Ne kaparja le a fagyot és a jeget éles tárgyakkal. A műanyag alkatrészek károsodásának elkerülése érdekében ne használjon spray-t, elektromos hevítő berendezést, például fűtőberendezést, hajszárítót, gőztisztítót vagy más hőforrást. A kiolvasztási folyamat felgyorsításához csak a gyártó által javasolt mechanikai berendezéseket vagy egyéb eszközöket használja. Tisztítás közben ne permetezze vagy öblítse le a készüléket. Ne használjon vízpermetet vagy gőzt a készülék tisztításához. Ha a tápkábel megsérül, a veszély elkerülése érdekében cseréltesse ki a gyártóval, a gyártó szervizközpontjával vagy más szakemberrel. - Ne tegyen kísérletet a készülék saját kezű javítására, szétszerelésére vagy módosítására. Javítás szükségessége esetén vegye fel a kapcsolatot az ügyfélszolgálatunkkal.

Gázalapú hűtőközegre vonatkozó információk

FIGYELMEZTETÉS:

A készülék gyúlékony IZOBUTÁN (R600a) hűtőközeget tartalmaz. Győződjön meg arról, hogy a hűtőközeg köré nem sérült meg szállítás vagy beszerelés közben. A szivárgó hűtőközeg szemsérülést okozhat, vagy belobbanhat. Sérülés esetén tartsa távol a tűzforrásokat, szellőztesse ki alaposan a helyiséget, ne csatlakoztassa, vagy húzza ki a készülék vagy egyéb készülék tápkábelét. Tájékoztassa az ügyfélszolgálatot. Ha a hűtőközeg szembe kerül, akkor azonnal öblítse ki folyó víz alatt, és azonnal forduljon szemész szakorvoshoz.

FIGYELMEZTETÉS:

• Figyeljen a tűzvédelemre, mivel a gyúlékony anyag lángra kaphat. FIGYELMEZTETÉS: A berendezés elhelyezésekor ellenőrizze, hogy a tápkábel nincs-e beszorulva vagy nem sérült-e. FIGYELMEZTETÉS: Ne helyezzen több hordozható csatlakozót vagy hordozható tápegységet a berendezés mögé. Ne tároljon robbanásveszélyes anyagokat, például gyúlékony hajtóanyagot tartalmazó aeroszolos palackot a berendezésben. Mivel a fagyasztóban gyúlékony hűtőközeg található, óvatosság indokolt a készülék telepítésekor, kezelésekor, javításakor és újrahasznosításakor. Kérjük, vegye fel a kapcsolatot a szervizzel a készülék ártalmatlanítása érdekében, mert a készülék gyúlékony hajtógázt használ.

2 - Rendeltetésszerű használat

2.1 Rendeltetésszerű használat

A berendezések kizárólag háztartási célra vagy hasonló alkalmazásokban használhatók, pl.:

• üzletek, irodák és egyéb gazdasági munkakörnyezetek személyzeti konyhája; — falusi vendéglátás és ügyfelek szállodákban, motelekben és egyéb szállást adó helyeken;
• szállást és reggelit biztosító szállások;
• vendéglátás, és hasonló nem kiskereskedelmi alkalmazások.

A készülék élelmiszerek lefagyasztására szolgál. Kizárólag száraz belső térrel rendelkező háztartásokban való használatra tervezték. Tervezéséből adódóan nem alkalmas kereskedelmi vagy ipari használatra. Igény esetén ez a készülék használható friss élelmiszerek tárolására is.

A készülékek változtatások vagy módosítások végrehajtása nem megengedett. A nem rendeltetésszerű használat veszélyeket eredményezhet, illetve a szavatossági igények érvénytelenítésével járhat.

2.2 Tartozékok

Ellenőrizze a tartozékokat és szakirodalmat ennek a listának megfelelően:

2.2

Energiacímke

Jótállási jegy

Rövid útmutató csatlakozáshoz

Felhasználói kézikönyv

Ajtó hosszabbítókábel

Bal felső zsanér az ajtó megfordíthatóságához

Bal felső zsanérfedél, tengelytakarók

Megjegyzés: Eltérések

A műszaki módosítások és különböző modellek miatt előfordulhat, hogy a kézikönyvben látható egyes ábrák eltérőek az Ön modelljéhez képest.

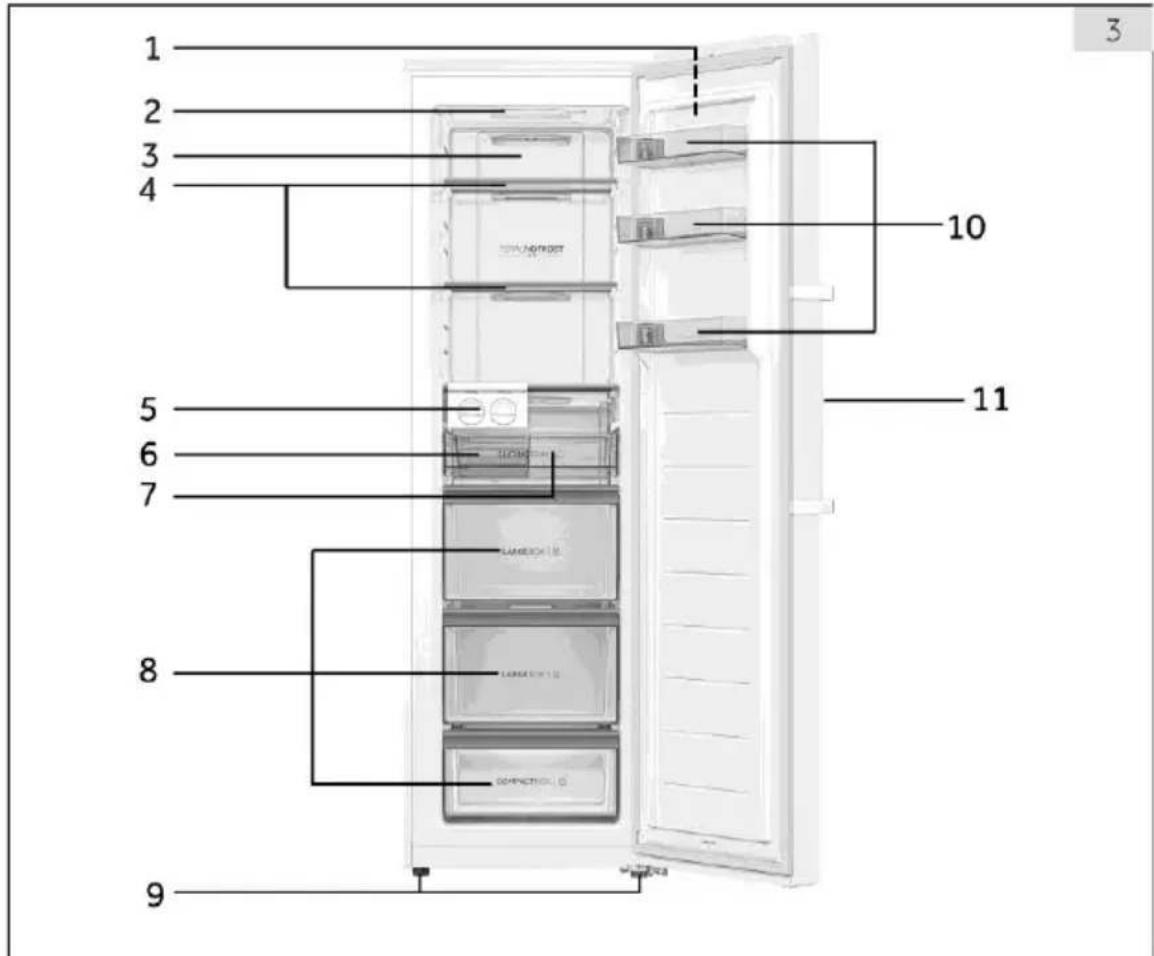

Kép a készülékről (3. ábra)

1 Vezérlőpanel 2 LED-lámpa 3 Légcsatorna 4 Üvegpolcok 5 Jégkészítő szerelvény 6 Jégfogadó

7 Csúszóttalca 8 Fiókok 9 Állítható láb 10 Levehető ajtópolcok 11 Ajtókilincs

Megjegyzés: A termék energiahatékonysági osztályba sorolt fényforrást tartalmaz

Megjegyzés: Az 5/6/7 jelű elemek a H4F306/272/226*A/C/DH1/BE. változathoz érhetők el.

A H4F272/226*EH1/K négy fiókkal rendelkezik, és nem találhatók meg benne az 5/6/7 jelű elemek.

A H4F226 változat nélkülözi a 10 jelű elemeket

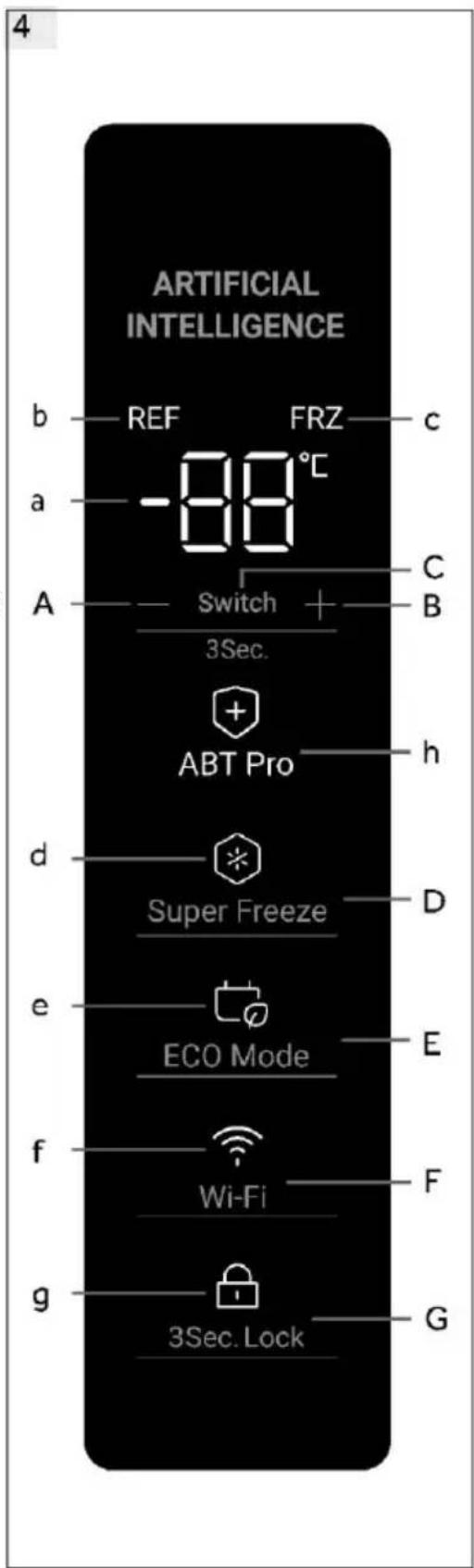

Vezérlőpanel (4. ábra)

A - (Hőmérséklet csökkentése) C Instaswitch B + (Hőmérséklet növelése) D Super Freeze mód E ECO mód F Wi-Fi G 3 másodperces zárás

5.1 Első használat előtt

Távolítsa el az összes csomagolóanyagot, tartsa azokat gyermekektől elzárva, kiselejtezésüket pedig környezetbarát módon végezze. Tisztítsa meg a készülék belsejét és külsejét vízzel és kíméletes tisztítószerrel, mielőtt bármilyen ételt tenne bele. A készülék szintbeállítását és tisztítását követően várjon legalább 6 órát, mielőtt csatlakoztatná a tápellátáshoz. Lásd a TELEPÍTÉS részt. Az étellel való feltöltés előtt 2 órán át hűtse le a rekeszeket magas beállítások alkalmazásával. Ehhez állítsa a hőmérsékletet -20 °C alá.

5.2 A készülék be- és kikapcsolása

A készülék működésbe lép, amint csatlakoztatja a tápellátáshoz.

A fagyasztó hőmérsékletének gyári alapbeállítása -18 °C. Ez az ajánlott beállítás, amely ideális hőmérséklet fagyasztott árukhoz. Ha kívánja, a hőmérsékleteket módosíthatja manuálisan. Lásd a HŐMÉRSÉKLET BEÁLLÍTÁSA c. részt.

Az (a-g) jelzőfények egymás után villognak. Ha az ajtó zárva van, a kijelző 30 másodperc után kikapcsol. Lehet, hogy a vezérlőpult zárolása aktív.

Megjegyzés: Előzetes beállítások

A készülék alapbeállítása a javasolt -18 °C-os hőmérséklet. Normál környezeti feltételek mellett a hőmérséklet nem szorul módosításra. Amikor a készüléket visszakapcsolja a hálózati tápellátásról való leválasztást követően, a megfelelő hőmérséklet elérése akár 12 órát is igénybe vehet.

A kikapcsolás előtt ürítse ki a készüléket. A készülék kikapcsolásához húzza ki a tápkábel dugaszát az aljzatból.

5.3 Kijelző készenléti üzemmódja

Csukott ajtó mellett, művelet hiányában a kijelző képernyő automatikusan kikapcsol 30 másodperc után. A kijelző zárolása automatikusan élesedik. A kijelző automatikusan világításba kezd egy gomb megérintésekor vagy ajtónyitáskor.

5.4 Kijelző zárolása és kioldása

Automatikus zárolás

Művelet hiányában a kijelző körülbelül 30 másodperc után automatikusan zárolja magát.

Kézi zárás

Kioldott kijelző esetén tartsa lenyomva 3 másodpercig a „3 másodperces zárolás” (G) gombot, ekkor egy sípszó hallható, és a „3 másodperces zárolás” (g) jelzőfény világít, ekkor a kijelző zárolása megtörtént. Zárolt kijelző esetén tartsa lenyomva 3 másodpercig a „3 másodperces zárolás” (G) gombot, ekkor egy sípszó hallható, és a „3 másodperces zárolás” (g) jelzőfény kikapcsol, ekkor a kijelző feloldása megtörtént.

Megjegyzés: Kijelző zárolása

Zárolt kijelző esetén az olyan funkciók, mint a hőmérséklet beállítása vagy a Super Freeze, nem elérhetők. A fenti művelet végrehajtásának kísérlete esetén a 3 másodperces zárolás jelzőfény villog 3 alkalommal, ezzel emlékezteti a kijelző zárolt állapotára.

5.5 Fagyasztó/Hűtő üzemmód kapcsoló

Feloldott kijelző esetén a „Switch” (C) 3 másodpercig történő nyomva tartásával a fagyasztó átkapcsolható fagyasztó és hűtő üzemmódok között. Fagyasztó üzemmódban az alapértelmezett beállítás -18°C, a „REF” (b) jelzőfény kialszik, és a „FRZ” (c) jelzőfény világít. Hűtő üzemmódban az alapértelmezett beállítás 4°C, a „REF” (b) jelzőfény világít, a „FRZ” (c) jelzőfény pedig nem világít.

Az élelmiszer tárolásának módja tekintetében jelentős a különbség a fagyasztó és a hűtő üzemmód hőmérséklete között. Az üzemmódváltás előtt győződjön meg arról, hogy kicserélte az élelmiszert a fagyasztóban, hogy az élelmiszer ne károsodjon az üzemmódváltást követően.

5.6 Hőmérséklet beállítása

A fagyasztó üzemmód tartománya: -16°C ~ -24°C;

Hűtő üzemmód tartománya: +2°C ~ +8°C;

Kioldott kijelző mellett, amikor nem Super Freeze vagy ECO módban üzemel, a „-” (A) és a „+” (B) megérintésével különböző hőmérséklet állítható be, az (a) jelzőfény ekkor villog a kijelzőn, és a folyamatot sípolások kísérik. Az utolsó érintéstől 5 másodperc elteltével az (a) jelzőfény villogása megszűnik, és ismét megjelenik a módosítás előtti hőmérséklet. A beállított hőmérséklet a hűtési hatás elérése után jelenik meg.

5.7 Super Freeze mód (D)

A Super Freeze mód optimális az élelmiszer tápanyagainak a megőrzéséhez, és gyorsabban le tudja fagyasztani az ételt. Mielőtt sok élelmiszert helyezne a fagyasztóba, aktiválja a Super Freeze funkciót a hőmérséklet csökkentéséhez, így jobb fagyasztási eredményt érhet el.

Kioldott kijelző mellett, amikor a fagyasztókészülék fagyasztó módban üzemel, a „Super Freeze” (D) gomb megérintése után a „Super Freeze” (d) jelzőfény nagy fényerővel világít, és a fagyasztó Super Freeze módban működik. A manuális kikapcsoláshoz ismételje meg a fenti lépéseket, és a „Super Freeze” (d) jelzőfény ekkor halvány fényre kapcsol. Ha nem kapcsolja ki manuálisan, a készülék automatikusan kikapcsolja a módot 50 óra elteltével. Ha egyszerre nagy mennyiségű élelmiszert kell lefagyasztania, javasoljuk, hogy kapcsolja be a funkciót az élelmiszer behelyezése előtt 24 órával. A funkció 50 óra elteltével automatikusan kikapcsol, vagy manuálisan kikapcsolhatja. A funkció bekapcsolása többlet energiafogyasztást eredményez.

Megjegyzés: Super Freeze

Ha a beállított fokozat a fagyasztó módba kapcsolás előtt ≥ -18, a fagyasztó mód visszatér a -18 fokozatba; ha azelőtt állítja be az adott fokozatot, hogy a hőmérséklet -18 alá süllyedjen, a fagyasztó visszatér az eredeti fokozathoz. Super Freeze üzemmódban a hőmérséklet beállítása nem lehetséges. Ha ezt megkísérli, a Super Freeze jelzőfény villog egy ideig, hogy emlékeztesse a fagyasztó bekapcsolt Super Freeze módjára. A Super Freeze mód kizárólag fagyasztó állapot mellett kapcsolható be. Hűtő üzemmódban a Super Freeze jelzőfény nem világít, és a Super Freeze mód beállítása nem lehetséges. A H4F226WDH1/H4F226WEH1/K modell azt javasolja, hogy a „Super Freeze” funkciót 30 órával a nagy mennyiségű élelmiszer behelyezése előtt kapcsolja be.

5.8 ECO mód (E)

ECO módban energiamegtakarítás érhető el. A készülék a hőmérsékletet automatikusan 12-16°C-ra állítja fagyasztóként, hűtőként pedig 8°C-ra.

Kioldott kijelző mellett érintse meg az „ECO mód” (E) gombot, ekkor az „ECO mód” (e) jelzőfény nagy fényerővel világít, és a fagyasztó ECO módban működik. Az ECO üzemmód kézi kikapcsolásához ismételje meg a fenti lépéseket, ezt követően az „ECO mód” (e) jelzőfény halvány fényre kapcsol.

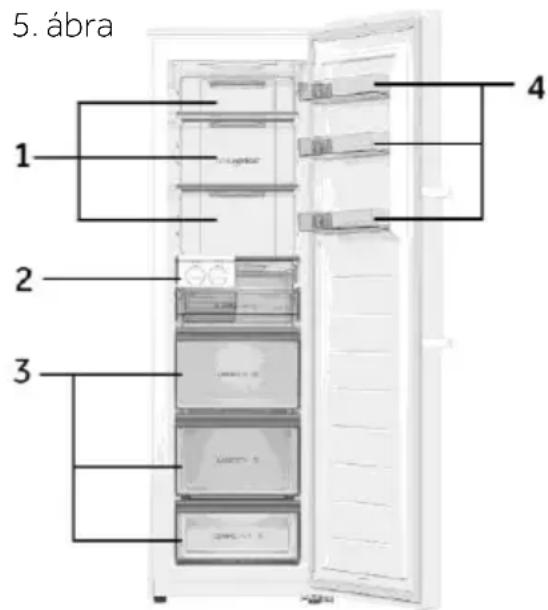

5. ábra

Különböző élelmiszereket különböző területeken helyezzen el az ételek tulajdonságai szerint (5. ábra).

1 Savanyított ételek, konzervek, gyümölcsök, zöldségek, saláta stb. 2 Jégkészítő alkatrészei. 3 Húskészítmények, rágcsálnivalók stb. 4 Tojás, konzervek, fűszerek, italok és palackozott élelmiszerek stb. 4 csillagos rekesz nélküli hűtőkészüléknél: ez a hűtőberendezés nem alkalmas élelmiszerek fagyasztására; 4 csillagos rekesszel rendelkező hűtőkészüléknél: ez a fagyasztóberendezés nem élelmiszerek hűtött párolására készült.

A fagyasztóban legalább -18 °C-on 2 és 12 hónap közötti ideig tárolható az élelmiszer a jellemzőitől függően (pl. hús: 3-12 hónap, zöldségek: 6-12 hónap).

A tárolt élelmiszerek szavatossági idejének a lejártát elkerülendő, kérjük, jegyezze fel a lefagyasztás dátumát, a szavatossági időt és az élelmiszer nevét a csomagolásra, az adott élelmiszerek szavatossági idejének megfelelően.

5.9 ABT Pro (csak a H4F306*A/C/DH1/BE esetében)

A fagyasztó egy antibakteriális modullal rendelkezik, amely bekapcsolás után önállóan működik, felhasználói beavatkozás nélkül. A (h) jelzőfény világítása a modul működéséről tájékoztat.

5.10 Memória kikapcsoláshoz

Ez a fagyasztó olyan memóriával rendelkezik, amely révén a rendszer képes eltárolni a kikapcsolás előtti beállításokat. Az áramellátás visszakapcsolását követően a fagyasztó visszatér a kikapcsolás előtti beállításokhoz, és folytatja a működést. A kijelző zárolását a rendszer nem menti el, így visszakapcsoláskor a kijelző nincs zárolva.

5.11 Nyitott ajtó riasztás

Ha a fagyasztót 1 percnél hosszabb ideig nyitva tartja, a készülék riasztási hangjelzéssel szolgál. A riasztás 30 másodpercenként ismétlődik, ha az ajtó nyitva marad. A riasztás leáll az ajtó becsukásakor, vagy az ajtónyitástól számított 7 perc elteltével. A riasztási hang leáll, és a fagyasztó jelzőfénye kikapcsol.

5.12 Magas hőmérséklet riasztás

A fagyasztó riasztást ad ki magas hőmérséklet észlelése esetén. Fagyasztó üzemmódban, ha a „HH“ villog a kijelzőn (a), és riasztási hang hallható, érintse meg bármelyik gombot a riasztási hang leállításához, amely a fagyasztó túl magas hőmérsékletére figyelmeztet. Ellenőrizze, hogy a fagyasztó ajtaja megfelelően záródik, vagy nagy mennyiségű meleg ételt helyezett-e a fagyasztóba. Egy idő után a „HH“ eltűnik. Ha nem, és a riasztási hang ismét jelentkezik, ebben az esetben forduljon az ügyfélszolgálathoz.

5.13 Hibajelzés

A fagyasztó támogatja a hibajelzéseket. Hiba esetén a kijelzőn a különböző hibák villogó kódjai láthatók. Ebben az esetben a fagyasztó továbbra is képes lehet fagyasztásra, de a felhasználónak a lehető leghamarabb kapcsolatba kell lépnie az ügyfélszolgálattal a fagyasztó optimális vezérlése érdekében.

5.14 WiFi

Miután a hűtőszekrényt csatlakoztatta Wi-Fi-hálózathoz, a készülék távolról vezérelhető egy mobilalkalmazáson keresztül. (Kérjük, a konkrét konfigurációs módok ügyében olvassa el a konfigurációs oldalt)

6 - Energiatakarékossági tippek

Energiatakarékossági tippek

Bizonyosodjon meg arról, hogy a készülék megfelelő szellőzéssel rendelkezik (lásd a TELEPÍTÉS részt). Ne szerelje be a készüléket közvetlen napsugárzásnak kitett helyre vagy hőforrások (pl. kályhák, fűtőberendezések) közelébe. ▶ Kerülje a szükségtelenül alacsony hőmérsékletet a készülékben. Minél alacsonyabb hőmérsékletet állít be, annál jobban növekszik az energiafogyasztás. Mielőtt a készülékbe tenné, hagyja, hogy a meleg étel kihűljön. Minél kevésbé és minél rövidebb ideig nyissa ki a készülék ajtaját. Győződjön meg arról, hogy az ajtó mindig megfelelően záródik, és az étel elhelyezése nem akadályozza. Gondoskodjon az ajtótömítések tisztaságáról. A lefagyasztott élelmiszert hűtőben olvassza ki. Rendszeresen tisztítsa meg a készülék hátsó részét. A por növeli az energiafogyasztást. A leginkább energiahatékony működéshez a fióknak, élelmiszerrekeszeknek és polcoknak a készülékben kell lenniük olyan állapotban, ahogyan a gyárat elhagyta a készülék, az élelmiszert pedig úgy kell elhelyezni, hogy a légcsatorna kimenetét ne akadályozza.

7 - Berendezés

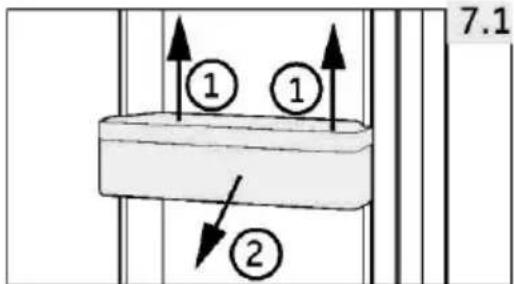

7.1 Levehető ajtópolcok

Az ajtó polca tisztítás céljából eltávolítható:

Tegye a kezét az állvány két oldalára, emelje fel (1), majd húzza ki a polcot (2) (7.1. ábra).

Az ajtópolc behelyezéséhez hajtsa végre a fenti lépéseket fordított sorrendben.

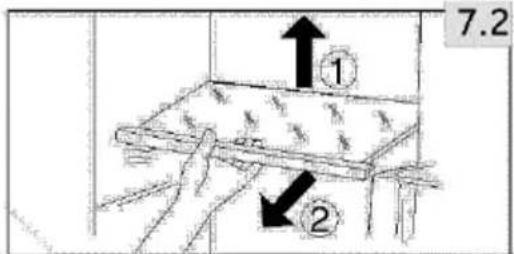

7.2 Üvegpolcok

1. Egy polc eltávolításához először emelje fel a hátsó szélét (1), majd húzza ki a polcot (2) (7.2. ábra).
2. A visszaszereléshez helyezze mindkét oldalon a fülekre, és tolja a leghátsó helyzetbe, amíg a polc hátulja rögzül az oldalsó nyílásokban.

FIGYELMEZTETÉS:

Tisztítás előtt válassza le a hálózatról a készüléket.

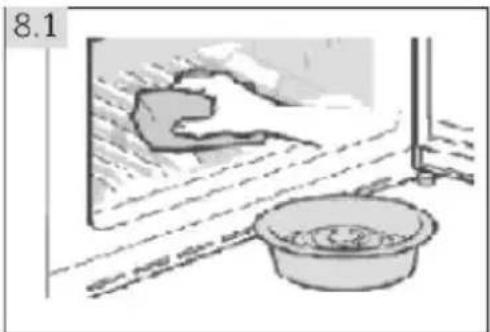

8.1 Általános

Akkor tisztítsa meg a készüléket, amikor kevés vagy semmilyen élelmiszer nem található benne.

FIGYELMEZTETÉS:

Ne tisztítsa a készüléket kemény sörtés kefékkel, drótkefékkel, mosóporral, benzinnel, amil-acetáttal, acetonnal és hasonló szerves oldatokkal, valamint savas vagy lúgos oldatokkal. A károsodások elkerülése érdekében a fagyasztó tisztítását speciális, adott célra kialakított tisztítószerrel végezze. Tisztítás közben ne permetezze vagy öblítse le a készüléket. Ne kaparja le a fagyot és a jeget éles tárgyakkal. A műanyag alkatrészek károsodásának elkerülése érdekében ne használjon spray-t, elektromos hevítő berendezést, például fűtőberendezést, hajszárítót, gőztisztítót vagy más hőforrást. A hideg üvegpolcokat ne tisztítsa forró vízzel. A hirtelen hőmérséklet-változás nyomán az üveg megrepedhet. Ne érintse meg a fagyasztórekesz belső felületét, különösen nedves kézzel, mert a keze a felülethez fagyhat. Felmelegedés esetén ellenőrizze a fagyasztott áruk állapotát. Ne tegyen kísérletet a készülék saját kezű javítására. Javítás szükségessége esetén vegye fel a kapcsolatot az ügyfélszolgálatunkkal.

Mindig tartsa tisztán az ajtótömítést. Tisztítsa meg a készülék belsejét és burkolatát meleg vízzel és semleges tisztítószerrel átnedvesített puha törlőkendővel vagy szivaccsal (8.1. ábra). Öblítse le a felületeket, majd törölje szárazra egy puha törlőkendővel. A készülék egyetlen részét vagy tartozékát se tisztítsa mosogatógépben. A tartozékok tisztítását kizárólag langyos víz és kíméletes, semleges tisztítószer oldatával végezze.

8 - Ápolás és karbantartás

A felhasználói kézikönyv több modell használatára és működtetésére vonatkozóan tartalmaz utasításokat. Kérjük, a megvásárolt modelleket illető utasításokból tájékozódjon.

A fiók tisztításának lépései

1. Vegye le a fiók elülső fedelét:

1. A fiókház tisztítása:

1. A fiókfedél tisztítása:

1. Összeszerelés tisztítás után:

A jégkészítő tisztítása

1. Távolítsa el a jégkészítőt és az üvegpolcot

1. Távolítsa el a jégkészítőt a polcról jobb és bal irányokban

1. Húzza ki a jégdobozt a keretből:

1. Jégdoboz tisztítása:

1. Összeszerelés tisztítás után:

Az ajtótömítés tisztítása

1. Az ajtótömítő szalag eltávolítása

1. Az ajtótömítés tisztítása
2. Visszaszerelés tisztítás után

8 - Ápolás és karbantartás

8.2 Használaton kívüli hosszabb időszak

Ha a készüléket hosszabb ideig nem használja:

Vegye ki az ételt. Húzza ki a tápkábelt. Tisztítsa meg a készüléket a fent leírtak szerint. A kellemetlen illatok készüléken belüli megjelenésének megelőzése érdekében hagyja nyitva az ajtót, illetve a fagyasztó fiókjait.

Távolítsa el a készülék ajtaját (nyissa ki az ajtót, és fogja meg, amíg eltávolítja a csavarokat), hogy elkerülje a gyermekek készülékbe jutását és bezáródását.

Megjegyzés: Kikapcsolás

A készülék élettartamának biztosítása érdekében csak akkor kapcsolja ki, amikor feltétlenül szükséges.

8.3 A készülék mozgatása

1. Távolítsa el az összes élelmiszert, és húzza ki a készülék csatlakozódugóját.
2. Rögzítse a polcokat és az egyéb mozgatható alkatrészeket a fagyasztóban szigetelőszalaggal.
3. Csukja be az ajtót, és rögzítse szigetelőszalaggal.

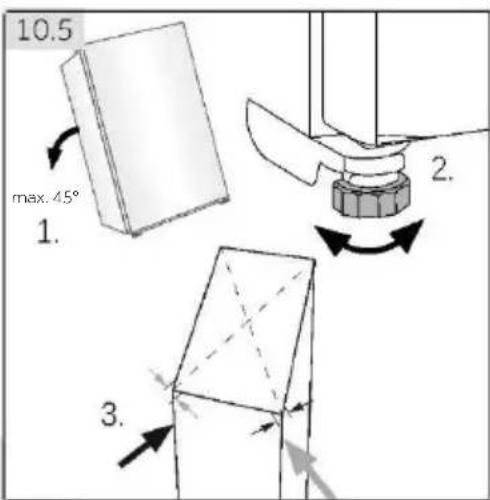

4. A hűtőrendszer károsodásának elkerülése érdekében ne döntse meg a fagyasztót 45°-ot meghaladó szögben.
5. A padló megkarcolásának megelőzése érdekében tekerje be a fagyasztó lábait. Mindig óvatosan mozgassa a fagyasztót.

FIGYELMEZTETÉS:

Ne emelje a készüléket a fogantyúinál fogva. Soha ne fektesse a készüléket vízszintesen a földre.

Sok felmerülő problémát saját maga is megoldhat speciális szaktudás nélkül. Probléma felmerülése esetén ellenőrizze az összes felsorolt lehetőséget, és kövesse az alábbi utasításokat, mielőtt felvenné a kapcsolatot egy ügyfélszolgálattal. Lásd az ÜGYFÉLSZOLGÁLAT részt.

FIGYELMEZTETÉS:

▶ Karbantartás előtt kapcsolja ki a készüléket, és húzza ki a hálózati dugaszt a hálózati aljzatból. Az elektromos berendezéseket csak szakképzett villamossági szakemberek szervizelhetik, mert a nem megfelelő javítások jelentős károkat okozhatnak. Sérült tápkábel esetén a veszély elkerülése érdekében cseréltesse ki azt a gyártóval, a gyártó szervizközpontjával vagy más szakemberrel.

A hangjelzés kikapcsolható bármelyik gomb megnyomásával.

9.1 Hibaelhárítás

Probléma	Lehetséges ok	Lehetséges megoldás
A kompresszor nem mūködik.	• A hálózati dugasz nem csatlakozik a hálózati aljzathoz.	• Csatlakoztassa a hálózati csatlakozódupôt.
A készülék gyakran bekapcsol vagy tú hosszú ideig üzemel.	• A beltrí vagy kultéri hörmséklet tú magas.	• Ebben az esetben természetes, hogy a készülék üzemideje megnövekedett.
	• A készülék hosszabb ideig kikapcsolt állapotban volt.	• Normál esetben 8 és 12 ora közötti idóartam szükséges a készülék teljes lehüléséhez.
	• Az ajtó a készülékben nem záródik megfelelöen.	• C sukja be az ajtó, ésBizonyosod jön meg arról, hogy a készülék egyenes felülen található, és hogy élelmiszer vagy tárolóedény nem akadályozza az ajtó záródását.
	• Az ajtó túságosan gyakran nyitotta ki, vagy túságosan tokáig tartotta nyitva.	• Ne nyissa ki az ajtóTÜl gyakran.
	• A beallitott hörmséklet tú alacsony
	• Az ajtó tömítese szennyezett, kopott, repedit vagy nem megfelelő.	• Àllitsa a hörmsékletet maga-sabbra, amíg el nem éri a megfe-learó hörmsékletet. A hörmsék-let stabilizálasa 24 ort vesz igénybe.
	• A szükséges szellözés nem biztosított.	• Tiszítssa meg az ajtó tömítését, vagy cserélje ki ezt az ügyfélszolgálat bevonásával.
	• A belső teret jeg borítja.	• Bizonyosodjon meg arról, hogy megfelelő a szellözés.
		• Olvassza le a készüléket.
Problème	Lehetséges ok	Lehetséges megoldás
A készülék rendelle-nes hangokat ad ki.	• A készülék nem vizszintes talajon helyezkedik el. • A készülék egy kõzeli târgyhoz ér. • A készülék fa padlón vagy fa falak kõzelében talalható.	• Allítsa a készülék tîv szintbe. • Távolitsa el a készülék mellett lévo târgyakat. • A fa feleròsiti a hangot. Helyezze át a készülék mâshová.
A készülköból kat-tanó hang hallható	• Ez természetes jelenség. Ez a hú-tǒegység be- vagy kikapcsolásához köthető.	• -
Áramlovizhez hasonló halk hang tapasztalható.	• Ez természetes jelenség.	• -
A készülék motorjá-nak a hangja hallható	• A hûtǒegység ekkor kapcsolta be a motort. Ez természetes jelenség	• -
Nincs elög hideg a készülék besejében.	• A beallitott hörmséklet tül magas. • A készülék be túságosan meleg termékeket helyezett.	• Àlltsa vissza a hörmsékletet. • Tárolás elött mindig hagyja lehülni az élemisztert.
	• Tül sakételt helyezett be egyszerre a készülékbe. • Az élemiszt ergymáshoz tül kõzel helyezte. • Az ajtó nem csukta be jól. • Az ajtó túságosan gyakran nyitotta ki, vagy túságosan tokáig tartotta nyitva.	• Az élemiszereket mindig kis mennyiségben helyezze be. • Hagyjon rest az élemiszerek kõzött, ami lehetóve teszi a levego áramlását. • Csukja be az ajtó. • Ne nyissa ki az ajtó tül gyakran.
Tül hideg van a készülék besejében.	• A beallitott hörmséklet tül alacsony. • A Fast-Freezing funksi éles, vagy tül régóta mücködik.	• Àlltsa vissza a hörmsékletet. • Kapcsolja ki a Fast-Freezing funksiöt.
Nedvesség jelent-kezik a készülék felületén.	• Az éghajlat tül meleg vagy tül nedves.	• Ez természetes jelenség nedes vēghajlati viszonyok kõzött, és megszünik, amint csökken a pâratartalom. Törölje szárazraergy törlökendövel.
Vastag jego es zúzmara található a fagyasztórekeszben.	• Az élemiszereket nem csomagolta be megfeleloen. • Az ajtó nem csukta be jól. • Az ajtó túságosan gyakran nyitotta ki, vagy túságosan tokáig tartotta nyitva. • Az ajtó tömítese szennyezett, kopott, repedt vagy nem megfelelo. • Valami belürlröl megakadályozza az ajtó megfelelo záródását.	• Mindig csomagolja be alaposan az élemiszereket. • Csukja be az ajtó. • Ne nyissa ki az ajtó tül gyakran. • Tiszütsa meg az ajtó tömítését, vagy cserélje ki ezt az ügfélszolgálat bevonásával. • Helyezze vissza a polcokat, az ajtópolcokat vagy belsö tartályokat úgy, hogy az ajtó becsukódhasson.
A hütörendszer nem üzemel.	Nem dugta be a halózati csatlako-zódupó t hálozati aljzatba.Az áramellátás nem megfelelő.	Csatlakoztassa a halózati csatlakozódupó.TEllenörizze a helyiség áramellátá-sát. Vegye fel a kapcsolatot a helyáramszolgáltatóval!
A szekrény oldalais az ajtótomitésfelmelegedik.	Ez természetes jelenség.	-
Riasztási hangjelzéshallható.	Az ajtó nyitva maradtA termék besejében a túl magas ahömérseklet	Csukja be az ajtó, vagy némítsa el manuálisan a riasztást.
Az ajtó kinyitáshaḥhézkes.	A készülék működése során belülvákuum keletkezik.	Nyissa ki az ajtótomítésóvatosan, hogy levegőjuthasson a készülékbe.
Az ajtó nem lehet megfelelöen be-csuksi. Mindig marad némi hézag.	A készülékek alançony hősérsklete miatt az ajtótomités konnyen megkeményedhet, valamint alakváltozástszenvedhet.	Egy hajsárító vagy forró torulköző segitségével állitsa vissza a tomités formaját ott,ahol az alakváltozást szenvedett.Miután a tomités megpuhult,csukja be az ajtó, és szorosan nyomja össze.

Minimális jótállás: 2 év az uniós tagállamokban, 3 év Törökországban, 1 év az Egyesült Királyságban, 1 év Oroszországban, 3 év Svédországban, 2 év Szerbiában, 5 év Norvégiában, 1 év Marokkóban, 6 hónap Algériában, Tunézia nincs kötelező jogi jótállás. Termosztátok, hőmérséklet-érzékelők, nyomtatott áramköri lapok és fényforrások legalább hét évig elérhetők a piacra bocsátott utolsó modelltől számítva. Ajtófogantyúk, ajtópántok, tálcák és kosarak legalább hét évig, míg ajtótömítések legalább 10 évig elérhetők a piacra bocsátott utolsó modelltől számítva.

9.2 Tápellátás megszakadása

Tápkimaradás esetén az élelmiszer biztonságos hidegben marad megközelítőleg 18 órán át. Hosszabb tápkimaradás esetén, különösen nyáron, kövesse az alábbi tippeket:

Minél kevesebbszer nyissa ki az ajtót. Tápkimaradás esetén ne tegyen további élelmiszereket a fagyasztóba. Ha a szolgáltató előzetesen tájékoztat a várható tápkimaradásról, és ha a tápkimaradás időtartama meghaladja a 15 órát, gyártson jeget, és helyezze a fagyasztórekesz felső részébe. Mivel a fagyasztóban a hőmérséklet áramkimaradás vagy egyéb meghibásodás esetén emelkedni fog, a tárolási időtartam és az élelmiszer fogyaszthatósági időtartama lecsökken. Röviddel a kimaradást követően a kiolvadt élelmiszert fogyassza el, vagy főzze meg, és fagyassza le ismét (ha lehetséges) az egészségügyi kockázatok elkerülése érdekében.

Megjegyzés: Memória funkció áramkimaradás esetén

Az áramellátás helyreállítása után a készülék az áramkimaradás előtt meghatározott beállításokkal folytatja a működést.

10 - Telepítés

10.1 Kicsomagolás

FIGYELMEZTETÉS:

A készülék nehéz. A készülék mozgatásához mindig legalább két személy szükséges. Tartson minden csomagolóanyagot gyermekektől elzárva, kiselejtezésüket pedig környezetbarát módon végezze. Vegye ki a készüléket a csomagolásból. Távolítsa el az összes csomagolóanyagot.

10.2 Környezeti körülmények

A szobahőmérsékletnek mindig 18°C és 43°C között kell lennie, mivel befolyásolhatja a készülék belsejének hőmérsékletét és energiafogyasztását. Szigetelés nélkül ne telepítse a készüléket egyéb hőkibocsátó készülékek (sütők, hűtőgépek) közelébe.

10.3 Helyigény

Az ajtó kinyitásához szükséges hely (10.3. ábra):

Szelesseg mm-ben		Mélysèg mm-ben			Távolság a faltói mm-ben	Modell azonosító
W1	W2	D1	D2	D3	D4
595	964	603	1148.5	1231.5	100	H4F272/226*EH1/K
595	964	608	1153.5	1236.5	100	H4F306/272/226*A/C/DH1/BE

Ez a készülék kialakításából adódóan nem arra készült, hogy beépíthető készülékként üzemeljen.

10.4 Szellőzés keresztmetszet

A készülék számára biztonsági okokból szükséges szellőzése érdekében kötelezően vegye figyelembe a szellőzés keresztmetszetére vonatkozó tájékoztatást (10.4. ábra).

10.5 A készülék elhelyezése

A készüléket sík és szilárd felületre telepítse. Ha a készüléket talapzatra helyezi, erős és tűzálló anyagokat kell használni. Soha ne használja a habszivacs csomagolóanyagot talapzatként.

1. Enyhén döntse meg hátrafelé a készüléket (10.5. ábra).
2. Állítsa a lábakat a kívánt szintre.
3. A stabilitást ellenőrizheti, ha az átlók mentén nyomást helyez a készülékre. Az enyhe lengésnek mindkét irányban azonosnak kell lennie. Ellenkező esetben a keret görbülhet; ez pedig esetleg szivárgó ajtótömítéseket eredményezhet. Az enyhe hátradőlés az ajtó bezáródását hivatott elősegíteni.

10.6 Az állítható lábak használata

A fagyasztó instabilitása esetén állítsa be a lábakat: Forgassa el az állítható lábakat a nyíl irányának megfelelően (10.6. ábra) a felfelé vagy lefelé mozgatáshoz:

A lábak óramutató járásával megegyező irányba történő elforgatása emeli a készüléket. A lábak elforgatása az óramutató járásával ellentétes irányba csökkenti azt.

10.7 Várakozási idő

A kompresszorban kialakított gyűjtőedényben karbantartásmentes kenőolaj található. Ferde szállítás esetén ez az olaj a zárt csőrendszerbe juthat. Mielőtt páraelszívóhoz csatlakoztatná a készüléket, mindenképpen várjon 6 órát (10.7. ábra), hogy az olaj visszajusson a gyűjtőedénybe.

10.8 Elektromos csatlakoztatás

Minden egyes csatlakoztatás előtt ellenőrizze az alábbiakat:

• tápellátás, aljzat és biztosíték megfelelősége az adattáblán szereplő adatoknak; a tápaljzat földeléssel rendelkezik, és nem használ többcsatlakozós hosszabbítót a tápellátáshoz: a táplálódugó és az aljzat teljes mértékben illeszkedik egymáshoz.

Csatlakoztassa a csatlakozódugót egy megfelelően beépített háztartási aljzathoz.

FIGYELMEZTETÉS:

A kockázatok elkerülése érdekében a sérült tápkábelt kötelezően ki kell cserélni, ezt pedig csak az ügyfélszolgálat munkatársa végezheti el (lásd a jótállási jegyet).

10 - Telepítés

10.9 Ajtó nyitásának váltása

Mielőtt csatlakoztatná a készüléket az áramforráshoz, ellenőrizze, hogy az ajtó nyitását jobbról (leszállított állapot) balra kell-e fordítani, ha ezt a telepítési hely és a használhatóság megköveteli.

FIGYELMEZTETÉS:

A készülék nehéz. Az ajtó megfordítása két embert igényel. Bármilyen művelet előtt először húzza ki a készüléket a hálózati aljzatból. A hűtőrendszer károsodásának megelőzése érdekében ne döntse meg a készüléket 45°-ot meghaladó mértékben.

Összeszerelési lépések (10.9. ábra):

1. Biztosítsa a szükséges szerszámot.
2. Húzza ki a készüléket a hálózati aljzatból.
3. Távolítsa el a csavarfurat dugóját, a csavarokat és a zsanérfedelet.
4. Húzza ki a csatlakozókábelt.
5. Vegye ki a bal felső zsanérfedelet és az ajtó hosszabbítókábelt a tartozékok zacskójából, az ábrán látható módon, cserélje ki a zsanérfedelet, és helyezze be a hosszabbítókábelt a zsanérfedél vezetéknyílásába.
6. Távolítsa el a csavarokat és a zsanért.
7. Távolítsa el az ajtó fedelét. Távolítsa el a tengelytakarókat az ajtóról.
8. Nyissa ki és vegye le az ajtót.
9. Fordítsa át az ajtót fejjel lefelé, és távolítsa el a 3 csavart az ajtó aljáról. Távolítsa el a 3 csavart, az ajtóütközőt és az emelőtengely hüvelyét az ajtó aljáról.
10. Vegye ki az emelőtengely hüvelyét a tartozékok zacskójából. Szerelje fel az emelőütközőt, az ajtóütközőt és a 3 csavart az ajtó bal oldalára.

1. Döntse meg kissé hátra a szekrényt, és távolítsa el a 3 csavart, valamint az alsó zsanért.
2. Vegye ki az emelőtengely hüvelyét a tartozékok zacskójából. Távolítsa el a 2 csavart, és távolítsa el az emelőtengely hüvelyét, valamint az emelőtengelyt.
3. Szerelje be az emelőtengely hüvelyét és az emelőtengelyt a bal oldali furatba, majd rögzítse a 2 csavart. (A tengelyt lássa el kenőanyaggal.)
4. Rögzítse a zsanért a szekrény ellentétes pozíciójába 3 csavarral.
5. Az ajtó ellentétes oldalán húzza ki a csatlakozókábel bal végét, és húzza át az 5. lépésben említett tengelytakarón keresztül, majd szerelje fel a tengelytakarót. Szerelje fel a furatdugót a jobb oldalra.
6. Szerelje vissza az ajtót.
7. Szerelje fel a jobb felső zsanért 3 csavarral. (Telepítés előtt lássa el kenőanyaggal a felső zsanért)
8. Csatlakoztassa a vezetékköteget az ábrán látható módon
9. Szerelje fel az 5. lépésben összeszerelt zsanérfedelet, rögzítse a három csavart és a csavarfurat dugókat
10. Kész.

10.10 Jégkészítő

1. Húzza a jégkészítőt az 1. ábrán látható helyzetbe. 2. Töltsön friss ivóvizet minden jégtartályba a mérőpohár belsőjében levő skálajelzésnek megfelelően; ne lépje túl a skála jelét. 3. Tolja hátra a jégkészítőt. 4. Miután jéggé válik, kézzel forgassa el a gombot. Ekkor a jégtömbök automatikusan a jégtároló edénybe esnek. Vegye ki a fiókot, és vegye elő a jégkockákat.

Megjegyzés: A jégkészítő a felhasználói szokásoknak megfelelően változtathatja pozícióját.

1. A jégképződés megnehezíti a gomb elforgatását. Előre-hátra forgathatja többször, hogy eltávolítsa a jeget, és elkerülje az alkatrészek sérülését.
2. A vízellátáshoz nem csatlakoztatható jégkészítőkhöz. (FIGYELEM: Csak ivóvízzel töltse fel)
3. Javasoljuk, hogy a jégkészítőt mindkét oldalra helyezze a gyorsabb kezelési sebesség elérése érdekében.

11.1 Az (EU) 2019/2016 előírásnak megfelelő termékadatlap

Gyárijel	Haier
Modellazonosító	H4F306·AH1	H4F308·CH1	H4F306·DH1 H4F308·DH1B	H4F272·CH1	H4F272·DH1 H4F272·DH1B	H4F272·EH1 H4F272·EH1K	H4F226·DH1	H4F226·EH1 H4F226·EH1K
Modellkategoría	Fagyasztószekrénny
Energiahatékonysági osztály	AC D D D E D E
Éves energiafogyasztás (kWh/év)1	105	163 204	158 197	247 184 230
Hütőtér térfogata (I)	nem alkalmazható
Fagyasztóter térfogata (I)****				276 226301
Csillaggal történő megjelolés	****
Egyeb rekeszek hörmséklete > 14 °C	nem alkalmazható
Jégimentes rendszer	igen
Hörmséklet megörzese tapellatás nélkül (ó)	12 12	12 10 10	10 10 10
Fagyasztàsi kapacitäts (kg/24 á)	20 20	20 20 20	16 17 14
KlimaosztályA keszülék 10 °C és 43 °C月至tki környezeti hörmsékleten való felhasználásra készült	SN-T
Levegöben terjedő akuszkitus zajkibocsátás (dB(A) re 1pW)	36		37 36		37
Kialakítás típusa	önalló

1) 24 órás szabványos teszteredmények alapján. A valós energiafogyasztás a készülék használati módjától és elhelyezésétől függ. A specifikáció részleteit illetően, kérjük, olvassa el az adattáblát és a termékben található energiacímkét. A készülék az alább megadott környezeti hőmérsékleten való használatra készült:

SN+10°C~+32°C

N+16°C~+32°C

ST+16°C~+38°C

T+16°C~+43°C

11.2 Kiegészítő műszaki adatok

Feszültség / Frekvencia	220-240 V ványtoáram / 50 Hz
Névleges áramerösség (A)H4F306/272/226*A/C/DH1/BE	1,5
Névleges áramerösség (A)H4F272/226*EH1/K	0,8
Hütőközeg	R600a
Mérétek (M/Sz/Mé cm-ben) H4F306*A/C/DH1/BE	190/60/74.2
Mérétek (M/Sz/Mé cm-ben) H4F272*C/DH1/BE	177.5/60/74.2
Mérétek (M/Sz/Mé cm-ben) H4F272*EH1/K	177.5/60/73.7
Mérétek (M/Sz/Mé cm-ben) H4F226*DH1	153.5/60/74.2
Mérétek (M/Sz/Mé cm-ben) H4F226*EH1/K	153.5/60/73.7
Világítás teljesítménye/feszültsége	1.5W/ DC 12V

11.3 Szabványok és irányelvek

A termék megfelel az összes vonatkozó EK-irányelvben meghatározott követelményeknek, illetve a vonatkozó harmonizált szabványoknak, amelyek alapján megilleti a CE-jelölés.

Figyelmébe ajánljuk a Haier ügyfélszolgálat és az eredeti pótalkatrészek igénybevételét. Ha probléma merül fel a készülékkel, először tekintse át a HIBAELHÁRÍTÁS részt.

Ha ebben nem talál megoldást, lépjen kapcsolatba

a helyi márkakereskedővel, vagy ▶ keresse meg a Service & Support (Szerviz és támogatás) területet a www.haier.com címen, ahol megtalálhatók a szükséges telefonszámok és a gyakran ismételt kérdések, valamint ahol szervizkérelmet aktiválhat.

A szervizszolgáltatásunkkal való kapcsolatfelvétel előtt bizonyosodjon meg arról, hogy elérhetők az alábbi adatok.

Az információ az adattáblán található.

Modell _ Sorozatszám _

Jótállási igény felmerülése esetén ellenőrizze a termékhez mellékelt jótállási kártyát is.

Általános üzleti kérdések esetén kérjük, az alábbi európai címeinken vegye fel velünk a kapcsolatot:

Európai Haier címek
Ország*	Postacím	Ország*	Postacím
Olaszország	Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese ITALY	Franciaország	Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCE
Spanyolország Portugália	Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPAIN	Belgium-FR Belgium-NL Hollandia Luxemburg	Haier Benelux SA Anderlecht Route de Lennik 451 BELGIUM
Németország Ausztria	Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg GERMANY	Lengyelország Cseh Köztársaság Magyarország Görögország Romania Oroszország	Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLAND
Egyesült Királyság	Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR UK

*További információért látogasson el a www.haier.com oldalra.

Haier

Felhasználói kézikönyv

1. Húzza ki a jégtartót a keretből:

~ A fagyasztási funkció -15°C-ig terjedő környezeti hőmérsékleten működik.**Szobahőmérsékleten -15°C-on, maximális teljesítmény beállításnál -24°C-on működik.
