LDM 45 - Telêmetro MILWAUKEE - Manual de utilização gratuito

Tipo de produto	Telêmetro a laser
Marca	Milwaukee
Modelo	LDM 45
Faixa de medição	0,05 m a 45 m (tolerância 45,1 m)
Precisão típica	± 2,0 mm (tolerância adicional 0,1 mm/m)
Display	LCD 31,5 x 40 mm
Classe do laser	2 (635 nm, < 1 mW)
Alimentação	2 pilhas AAA (alcalinas)
Autonomia	Aproximadamente 8000 medições
Desligamento automático do laser	90 segundos
Desligamento automático do aparelho	180 segundos
Peso (sem pilhas)	87 g
Rosca para tripé	1/4 de polegada
Faixa de temperatura de uso	0 °C a +40 °C
Faixa de temperatura de armazenamento	-10 °C a +60 °C
Índice de proteção	IP54 (poeira e respingos d'água)
Funções principais	Medição de comprimento, área, área total, volume, adição/subtração, histórico de 30 medições, ponto de medição traseiro/dianteiro
Manutenção e limpeza	Limpar com um pano macio e limpo. Não usar detergentes agressivos ou solventes. Proteger contra choques, vibrações e temperaturas extremas.
Segurança	Laser classe 2: evitar contato visual direto. Não direcionar o feixe para os olhos. Manter fora do alcance de crianças. Não usar em área explosiva.
Reparabilidade	Os reparos devem ser realizados exclusivamente por pessoal especializado autorizado.
Informações gerais	Marca Milwaukee. Em conformidade com as normas IEC 60825-1:2007 e EN 50689:2021.

Perguntas frequentes - LDM 45 MILWAUKEE

Como realizar uma medição de comprimento com o LDM 45?

Ligue o aparelho pressionando a tecla C/ON/OFF. O modo Medição de comprimento é ativado por padrão. Aponte o laser para o alvo e pressione a tecla MEDIÇÃO/OK. O valor é exibido. Pressione novamente para uma nova medição.

Como trocar as pilhas do telêmetro?

Abra o compartimento de pilhas localizado na parte traseira do aparelho. Substitua as duas pilhas AAA (alcalinas) respeitando a polaridade. Feche o compartimento. O indicador de bateria pisca quando as pilhas estão fracas.

O que significa o código de erro Err500?

O código Err500 indica um problema de hardware. Desligue e religue o telêmetro. Se o problema persistir, entre em contato com um centro de assistência autorizado.

Qual é a precisão do LDM 45?

A precisão típica é de ± 2,0 mm, com uma tolerância adicional de 0,1 mm/m em condições padrão (refletividade 100%, baixa iluminação, 25 °C). Em condições menos favoráveis, a precisão máxima é de ± 4,0 mm com 0,15 mm/m.

Como usar o telêmetro com segurança?

Nunca olhe diretamente para o feixe laser. Direcione o laser apenas para superfícies não refletivas. Mantenha o aparelho fora do alcance de crianças. Evite qualquer uso em ambientes explosivos ou agressivos.

Como realizar uma medição indireta de altura?

Nota: a função de medição indireta está disponível apenas no modelo LDM 100. Para o LDM 45, use a medição de comprimento e área com um cavalete ou uma superfície estável para calcular a altura por Pitágoras.

Como limpar o telêmetro?

Use um pano macio e limpo. Não use detergentes agressivos, solventes ou produtos químicos. Proteja o aparelho contra poeira, líquidos e alta umidade.

Como armazenar o aparelho?

Guarde o telêmetro em local fechado, protegido de choques, vibrações e temperaturas extremas. A faixa de armazenamento é de -10 °C a +60 °C. Remova as pilhas se o aparelho não for usado por um longo período.

O que fazer se o aparelho cair?

Após uma queda, verifique a precisão realizando medições de teste. Se os resultados estiverem incorretos, mande verificar o aparelho por um reparador autorizado.

Posso usar um tripé com o LDM 45?

Sim, o LDM 45 possui uma rosca para tripé de 1/4 de polegada. Fixe-o em um tripé padrão para medições estáveis.

MANUAL DE UTILIZADOR LDM 45 MILWAUKEE

▶ Menú
Mediciones
▶ Ajustes

Instruções de Segurança Importantes....1

Características técnicas ......2

Utilização autorizada....2

Ponto de medição....4

Menu....5

Iniciar 6

Medir o comprimento....7

Medir a área 8

Medir a área total....9

Medir o volume....10

Medição de altura/comprimento indireta (só com LDM 100) 11

Medição de altura indireta (só com LDM 100)....12

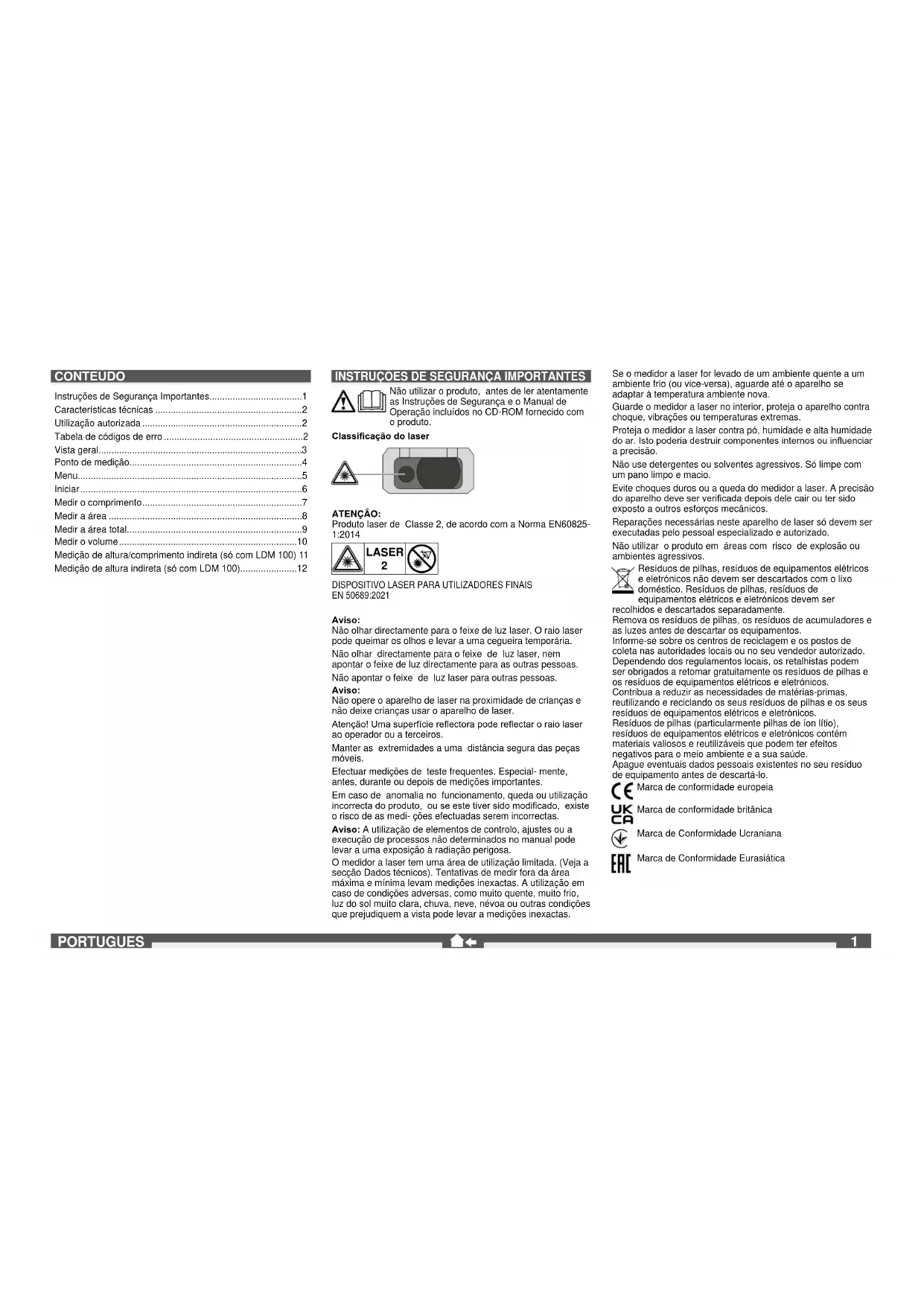

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

Não utilizar o produto, antes de ler atentamente

as Instruções de Segurança e o Manual de

Operação incluídos no CD-ROM fornecido com

o produto.

Classificação do laser

ATENÇÃO:

Produto laser de Classe 2, de acordo com a Norma EN60825-1:2014

Não olhar directamente para o feixe de luz laser. O raio laser pode queimar os olhos e levar a uma cegueira temporária.

Não olhar directamente para o feixe de luz laser, nem apontar o feixe de luz directamente para as outras pessoas.

Não apontar o feixe de luz laser para outras pessoas.

Aviso:

Não opere o aparelho de laser na proximidade de crianças e não deixe crianças usar o aparelho de laser.

Atenção! Uma superfície reflectora pode reflectar o raio laser ao operador ou a terceiros.

Manter as extremidades a uma distância segura das peças móveis.

Efectuar medições de teste frequentes. Especial-mente, antes, durante ou depois de medições importantes.

Em caso de anomalia no funcionamento, queda ou utilização incorrecta do produto, ou se este tiver sido modificado, existe o risco de as medi- cões efectuadas serem incorrectas.

Aviso: A utilização de elementos de controlo, ajustes ou a execução de processos não determinados no manual pode levar a uma exposição à radiação perigosa.

O medidor a laser tem uma área de utilização limitada. (Veja a secção Dados técnicos). Tentativas de medir fora da área máxima e mínima levam medições inexactas. A utilização em caso de condições adversas, como muito quente, muito frio, luz do sol muito clara, chuva, neve, névoa ou outras condições que prejudiquem a vista pode levar a medições inexactas.

Se o medidor a laser for levado de um ambiente quente a um ambiente frio (ou vice-versa), aguarde até o aparelho se adaptar à temperatura ambiente nova.

Guarde o medidor a laser no interior, proteja o aparelho contra choque, vibrações ou temperaturas extremas.

Proteja o medidor a laser contra pó, humidade e alta humidade do ar. Isto poderia destruir componentes internos ou influenciar a precisão.

Não use detergentes ou solventes agressivos. Só limpe com um pano limpo e macio.

Evite choques duros ou a queda do medidor a laser. A precisão do aparelho deve ser verificada depois dele cair ou ter sido exposto a outros esforços mecânicos.

Reparações necessárias neste aparelho de laser só devem ser executadas pelo pessoal especializado e autorizado.

Não utilizar o produto em áreas com risco de explosão ou ambientes agressivos.

Resíduos de pilhas, resíduos de equipamentos elétricos e eletrónicos não devem ser descartados com o lixo doméstico. Resíduos de pilhas, resíduos de equipamentos elétricos e eletrónicos devem ser recolhidos e descartados separadamente.

Remova os resíduos de pilhas, os resíduos de acumuladores e as luzes antes de descartar os equipamentos.

Informe-se sobre os centros de reciclagem e os postos de coleta nas autoridades locais ou no seu vendedor autorizado.

Dependendo dos regulamentos locais, os retalhistas podem ser obrigados a retomar gratuitamente os resíduos de pilhas e os resíduos de equipamentos elétricos e eletrónicos.

Contribua a reduzir as necessidades de matérias-primas, reutilizando e reciclando os seus resíduos de pilhas e os seus resíduos de equipamentos elétricos e eletrónicos.

Resíduos de pilhas (particularmente pilhas de lon litio), resíduos de equipamentos elétricos e eletrónicos contém materiais valiosos e reutilizáveis que podem ter efeitos negativos para o meio ambiente e a sua saúde.

Apague eventuais dados pessoais existentes no seu resíduo de equipamento antes de descartá-lo.

CE Marca de conformidade europeia

UK Marca de conformidade britânica

Marca de Conformidade Ucraniana

Marca de Conformidade Eurasiática

CARACTERÍSTICAS TÉCNICAS

	LDM 45 LDM 100
Lente 15 mm x 9 mm 18 mm
Gama de mediçãoDistância mínimaDistância máxima 45 m (Tolerância: 45,1 m) 100 m (Tolerância: 101 m)	0,05 m 0,05 m
Medição de distânciaTolerância típica(aplica-se à reflexão do alvo 100 % (parede pintada em branco), baixa iluminação do fundo, 25 °C)Tolerância máxima(aplica-se a alvos com pequena reflexão, alta iluminação de fundo ou temperaturas que se aproximam ao valor inferior/superior)Menor unidade indicada 1,0 mm 1,0 mm	± 2,0 mm(uma tolerância suplementar de 0,1 mm/m deve ser considerada)± 4,0 mm(uma tolerância suplementar de 0,15 mm/m deve ser considerada)	± 2,0 mm(uma tolerância suplementar de 0,1 mm/m deve ser considerada)± 4,0 mm(uma tolerância suplementar de 0,15 mm/m deve ser considerada)
Tamanho do ponto de laserDistância de 16 m: 25 x 50 mm 25 x 50 mm
Classe de lase 2r 2r
Tipo de laser 635 nm, < 1 mW 635 nm, < 1 mW
Raio laserângulo vertical +1 grauângulo horizontal	+1 grau±1 grau	±1 grau
Tela tipo	LCD (31,5 mm x 40 mm)	LCD (31,5 mm x 40 mm)
Desligamento automático do laser	90 segundos	90 segundos
Desligamento automático do aparelho	180 segundos	180 segundos
Alimentação eléctrica	AAA 2x (bateria alcalina)	AAA 2x (bateria alcalina)
Vida útil da bateria	8000 (medição individual)	8000 (medição individual)
Rosca do tripé	1/4"	1/4"
Gama de temperatura de trabalho	-0°C a +40°C	-0°C a +40°C
Gama de temperatura de armazenamento	-10°C a +60°C	-10°C a +60°C
Peso sem bateria	87 g	122 g
Classe de protecção	IP54 (protegido contra pó e salpicos de água)	IP54 (protegido contra pó e salpicos de água)

UTILIZAÇÃO AUTORIZADA

O medidor a laser destina-se a medir distâncias e inclinações.

Não use este produto de outra maneira sem ser a normal para o qual foi concebido.

TABELA DE CÓDIGOS DE ERRO

Código	Descrição	Solução
Err500	Problemas de hardware	Desligue e ligue novamente o aparelho de medição. Se o problema perdurar, leve o aparelho de medição à central de assistência mais próxima.

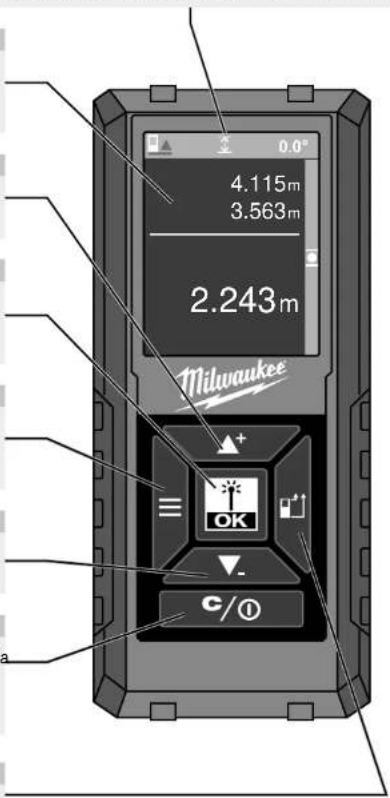

VISTA GERAL

BARRA DE STATUS

Ponto de medição de referência, tipo de medição, ângulo de medição (só com LDM 100), nível de medição (só com LDM 100)

TELA

Menu
Medições
▶ Configuração

PARA CIMA / ADICIONAR

Ir para cima no menu
Adicionar o valor

MEDIÇÃO / OK

▶ Ligar o laser
▶ Memorizar o valor de medição
▶ Seleccionar OK no menu

MENU

Histórico
Medição
▶ Configuração

PARA BAIXO / SUBTRAIR

Ir para baixo no menu
Subtrair o valor

APAGAR / LIGAR / DESLIGAR

LIGAR / DESLIGAR (mantenha a tecla pressionada até o aparelho emitir um sinal sonoro)
Apagar o valor de medição

PONTO DE MEDIÇÃO

▶ Atrás (ajuste padrão)
▶ Na frente
Canto (é ativado automaticamente, desdobrando o pino)

PORTUGUES

MEDIR

▶ Ligar o laser
▶ Memorizar o valor de medição

TROCAR AS BATERIAS

Troque as baterias quando o simbolo da bateria piscar.

1

2

3

4

PINO DE CANTO

TRIPÉ

PONTO DE MEDIÇÃO

MENU

HISTÓRICO

Indicação das últimas 30 medições/cálculos. As medições individuais para o cálculo da superfície, da área total, do volume, etc., não são memorizadas no HISTÓRICO. Só é memorizado o resultado dos cálculos.

Para apagar um registo, pressione a tecla C/LIGAR/DESLIGAR.

Medições/cálculos podem ser adicionados ou subtraídos dos valores memorizados no HISTÓRICO. Só podem ser executados cálculos do mesmo tipo (comprimento, área, volume, etc.).

Execução de um cálculo:

1. Use as teclas ▲+▼, para selecionar um modo de medição do HISTÓRICO.
2. Pressione a tecla OK.
3. Faça as medições necessárias para o cálculo.
4. Pressione a tecla OK para memorizar o cálculo novo no HISTÓRICO.

MEDICÃO

CONFIGURAÇÃO

Selecione a unidade de medição desejada.

Ligar/Desligar o sinal sonoro.

Selezione o idioma.

PORTUGUES

INICIAR

Depois de ligar, o MODO DE MEDIÇÃO DO COMPRIMENTO é ativado automaticamente.	Execute uma MEDIÇÃO DO COMPRIMENTO ou ...	... pressione a tecla do menu para ir ao menu ...	... e selecione outro modo de operação com as teclas▲▼- e ...	... e ative este modo de operação, pressionando a tecla OK.

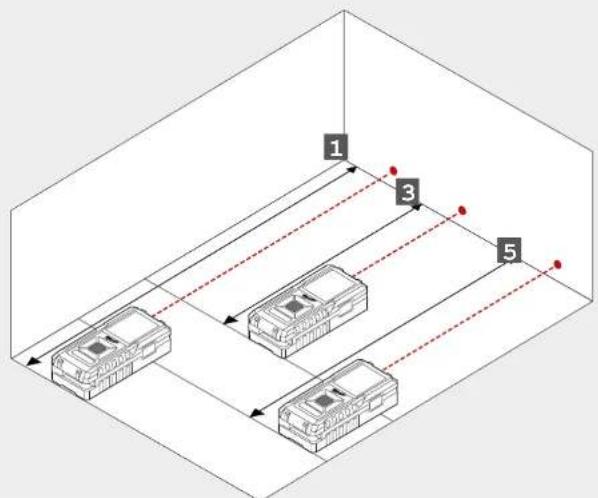

MEDIR O COMPRIMENTO

0
乙方

Valor de medição branco = Valor medido

Valor de medição azul = Valor na memória intermediária

5

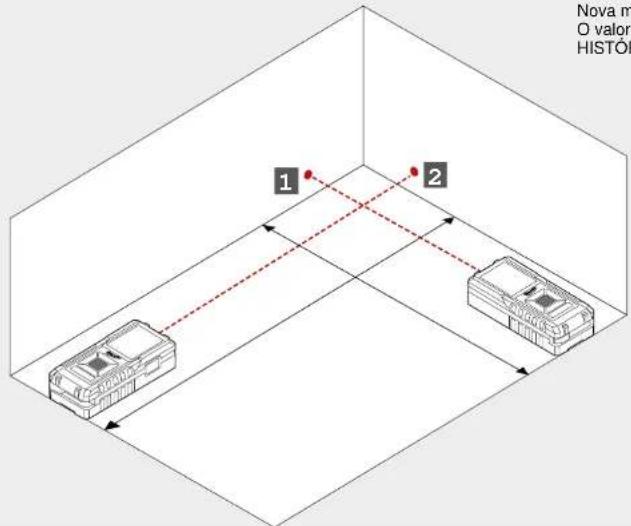

MEDIR A AREA

0
[Unreadable]

Nova medição.
O valor é memorizado no
HISTÓRICO.

MEDIR A AREA TOTAL

0
乙方

4

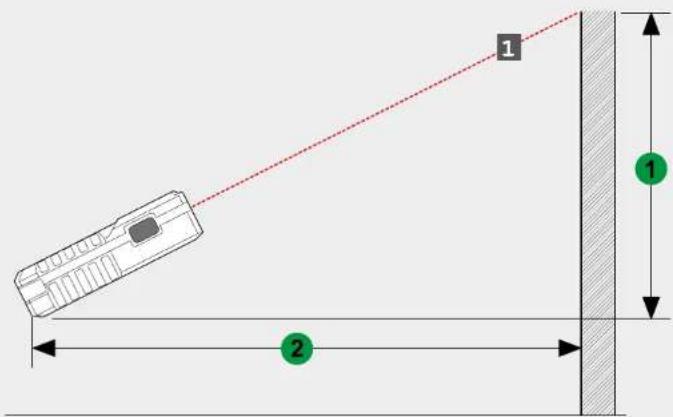

MEDIÇÃO DE ALTURA/COMPRIMENTO INDIRETA (SÓ COM LDM 100)

0
1

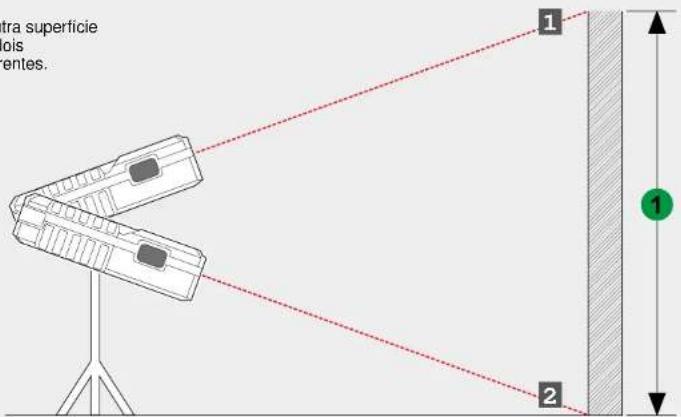

MEDIÇÃO DE ALTURA INDIRETA (SÓ COM LDM 100)

0

Use um tripé ou outra superfície sólida para medir dois comprimentos diferentes.

INHOUD
