GEBRUIKSAANWIJZING LDM 45 MILWAUKEE

click → NL Oorspronkelijke gebruiksaanwijzing

click → DA Original brugsanvisning

click → NO Original bruksanvisning

click → SV Bruksanvisning i original

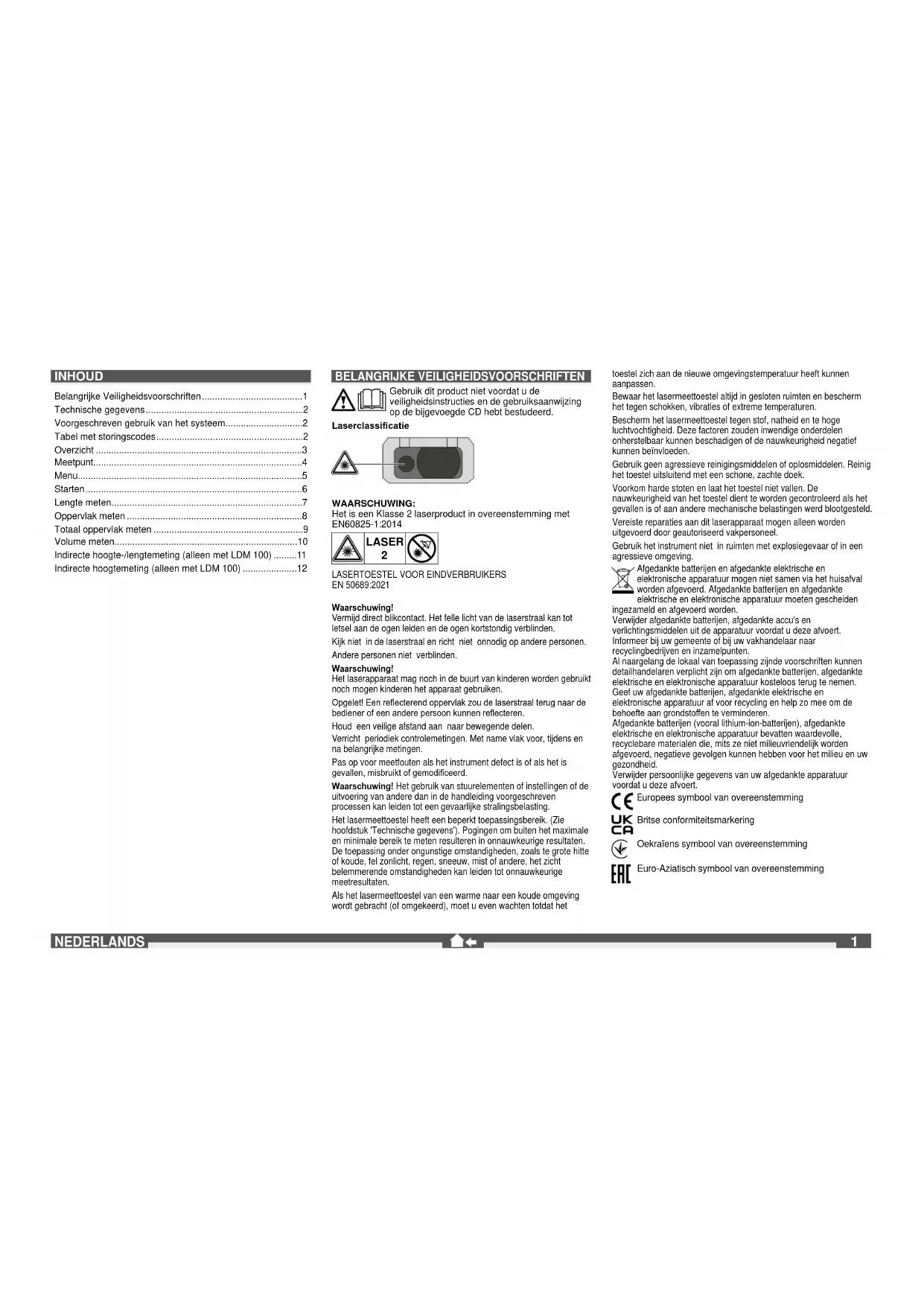

CONTENTS

Belangrijke Veiligheidsvoorschriften....1

Voorgeschreven gebruik van het systeem....2

Tabel met storingscodes....2

Overzicht 3

Meetpunt....4

Menu....5

Starten....6

Lengte meten....7

Oppervlak meten 8

Totaal oppervlak meten 9

Volume meten....10

Indirecte hoogte-/lengtemeting (alleen met LDM 100) .....11

Indirecte hoogtemeting (alleen met LDM 100) ......12

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

Gebruik dit product niet voordat u de veiligheidsinstructies en de gebruiksaanwijzing op de bijgevoegde CD hebt bestudeerd.

Laserclassificatie

WAARSCHUWING:

Het is een Klasse 2 laserproduct in overeenstemming met EN60825-1:2014

LASERTOESTEL VOOR EINDVERBRUIKERS EN 50689:2021

Waarschuwing!

Vermijd direct blikcontact. Het felle licht van de laserstraal kan tot letsel aan de ogen leiden en de ogen kortstondig verblinden.

Kijk niet in de laserstraal en richt niet onnodig op andere personen.

Andere personen niet verblinden.

Waarschuwing!

Het laserapparaat mag noch in de buurt van kinderen worden gebruikt noch mogen kinderen het apparaat gebruiken.

Opgelet! Een reflecterend oppervlak zou de laserstraal terug naar de bediener of een andere persoon kunnen reflecteren.

Houd een veilige afstand aan naar bewegende delen.

Verricht periodiek controlemetingen. Met name vlak voor, tijdens en na belangrijke metingen.

Pas op voor meetfouten als het instrument defect is of als het is gevallen, misbruikt of gemodificeerd.

Waarschuwing! Het gebruik van stuurelementen of instellingen of de uitvoering van andere dan in de handleiding voorgeschreven processen kan leiden tot een gevaarlijke stralingsbelasting.

Het lasermeeetoestel heeft een beperkt toepassingsbereik. (Zie hoofdstuk 'Technische gegevens'). Pogingen om buiten het maximale en minimale bereik te meten resulteren in onnauwkeurige resultaten. De toepassing onder ongunstige omstandigheden, zoals te grote hitte of koude, fel zonlicht, regen, sneeuw, mist of andere, het zicht belemmerende omstandigheden kan leiden tot onnauwkeurige meetresultaten.

Als het lasermeettoestel van een warme naar een koude omgeving wordt gebracht (of omgekeerd), moet u even wachten totdat het

toestel zich aan de nieuwe omgevingstemperatuur heeft kunnen aanpassen.

Bewaar het lasermeettoestel altijd in gesloten ruimten en bescherm het tegen schokken, vibraties of extreme temperaturen.

Bescherm het lasermeettoestel tegen stof, natheid en te hoge luchtvochtigheid. Deze factoren zouden inwendige onderdelen onherstelbaar kunnen beschadigen of de nauwkeurigheid negatief kunnen beïnvloeden.

Gebruik geen agressieve reinigingsmiddelen of oplosmiddelen. Reinig het toestel uitsluitend met een schone, zachte doek.

Voorkom harde stoten en laat het toestel niet vallen. De nauwkeurigheid van het toestel dient te worden gecontroleerd als het gevallen is of aan andere mechanische belastingen werd blootgesteld

Vereiste reparaties aan dit laserapparaat mogen alleen worden uitgevoerd door geautoriseerd vakpersoneel.

Gebruik het instrument niet in ruimten met explosiegevaar of in een agressieve omgeving.

Afgedankte batterijen en afgedankte elektrische en elektronische apparatuur mogen niet samen via het huisafval worden afgevoerd. Afgedankte batterijen en afgedankte elektrische en elektronische apparatuur moeten gescheiden ingezameld en afgevoerd worden.

Verwijder afgedankte batterijen, afgedankte accu's en verlichtingsmiddelen uit de apparatuur voordat u deze afvoert. Informeer bij uw gemeente of bij uw vakhandelaar naar recyclingbedrijven en inzamelpunten.

Al naargelang de lokaal van toepassing zijnde voorschriften kunnen detailhandelaren verplicht zijn om afgedankte batterijen, afgedankte elektrische en elektronische apparatuur kosteloos terug te nemen.

Geef uw afgedankte batterijen, afgedankte elektrische en elektronische apparatuur af voor recycling en help zo mee om de behoefte aan grondstoffen te verminderen.

Afgedankte batterijen (vooral lithium-ion-batterijen), afgedankte elektrische en elektronische apparatuur bevatten waardevolle, recyclebare materialen die, mits ze niet milieuvriendelijk worden afgevoerd, negatieve gevolgen kunnen hebben voor het milieu en uw gezondheid.

Verwijder persoonlijke gegevens van uw afgedankte apparatuur voordat u deze afvoert.

Europees symbool van overeenstemming

UK Britse conformiteitsmarkering

Oekraïens symbool van overeenstemming

EAC Euro-Aziatisch symbool van overeenstemming

TECHNISCHE GEGEVENS

	LDM 45 LDM 100
Optiek 15 mm x 9 mm 18 mm
MeetbereikMinimale afstandMaximale afstand 45 m (Tolerantie: 45,1 m) 100 m (Tolerantie: 101 m)	0,05 m 0,05 m
AfstandsmetingKarakteristieke tolerantie(geidig voor 100 % reflecterend coel (witgelakte muur), geringe achtergrondverlichting, 25 °C)Maximale tolerantie(geidig voor doelen met een geringere reflectie, hoge achtergrondverlichting of temperaturen die dichter bij de onderste/hoogste waarden liggen)Kleinste weergave-eenheid 1.0 mm 1.0 mm	± 2,0 mm(houd rekening met een extra tolerantie van 0,1 mm/m)± 4,0 mm(houd rekening met een extra tolerantie van 0,15 mm/m)	± 2,0 mm(houd rekening met een extra tolerantie van 0,1 mm/m)± 4,0 mm(houd rekening met een extra tolerantie van 0,15 mm/m)
Laserpuntgrootte16 m afstand: 25 x 50 mm 25 x 50 mm
Laserklasse 2 2
Lasertype 635 nm, < 1 mW 635 nm, < 1 mW
Laserstraalverticale hoek +1 graadhorizontale hoek ±1 graad ±1 graad	+1 graad
Displaytype	Icd (25 mm x 25 mm)	Icd (25 mm x 25 mm)
Automatische uitschakeling laser	90 seconden 90 seconden
Automatische uitschakeling toestel	180 seconden	180 seconden
Stroomvoorziening	AAA 2x (alkaline-batterij)	AAA 2x (alkaline-batterij)
Batterijlevensduur	8.000 (afzonderlijke metingen)	8.000 (afzonderlijke metingen)
Schroefdraad statief	1/4" 1/4"
Arbeidstemperatuurbereik	-0°C tot +40°C	-0°C tot +40°C
Opslagtemperatuurbereik	-10°C tot +60°C	-10°C tot +60°C
Gewicht zonder batterij	87 g	122 g
Veiligheidsklasse	IP54 (tegen stof en spatwater beschermd)	IP54 (tegen stof en spatwater beschermd)

VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM

Het lasermeettoestel is geschikt voor het meten van afstanden en neigingen.

Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals aangegeven.

TABEL MET STORINGSCODES

Code	Beschrijving	Maatregel
Err500	Hardwareproblemen	Schakel het meetapparaat uit en weer in. Als het probleem blijft bestaan, kunt u het meetapparaat naar het dichtstbijzijnde servicepunt brengen.

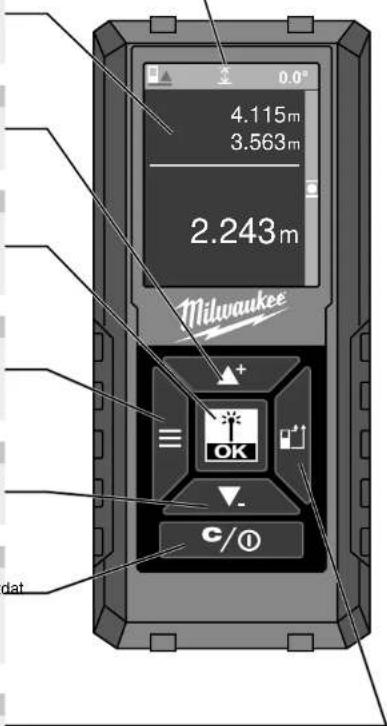

OVERZICHT

STATUSBALK

▶ Referentiemeetpunt, soort meting, meethoek (alleen met LDM 100), meetniveau (alleen met LDM 100)

DISPLAY

Menu
▶ Metingen
Instellingen

NAAR BOVEN / OPTELLEN

In het menu naar boven schakelen
▶ Waarde optellen

METING / OK

▶ Laser inschakelen
▶ Meetwaarde opslaan
▶ OK in het menu selecteren

MENU

▶ Geschiedenis
▶ Meting
Instellingen

NAAR BENEDEN / AFTREKKEN

In het menu naar beneden schakelen
▶ Waarde aftrekken

WISSEN / IN-/UITSCHAKELEN

▶ AAN / UIT (toets ingedrukt houden totdat het apparaat een signaalgeluid genereert)
▶ Meetwaarde wissen

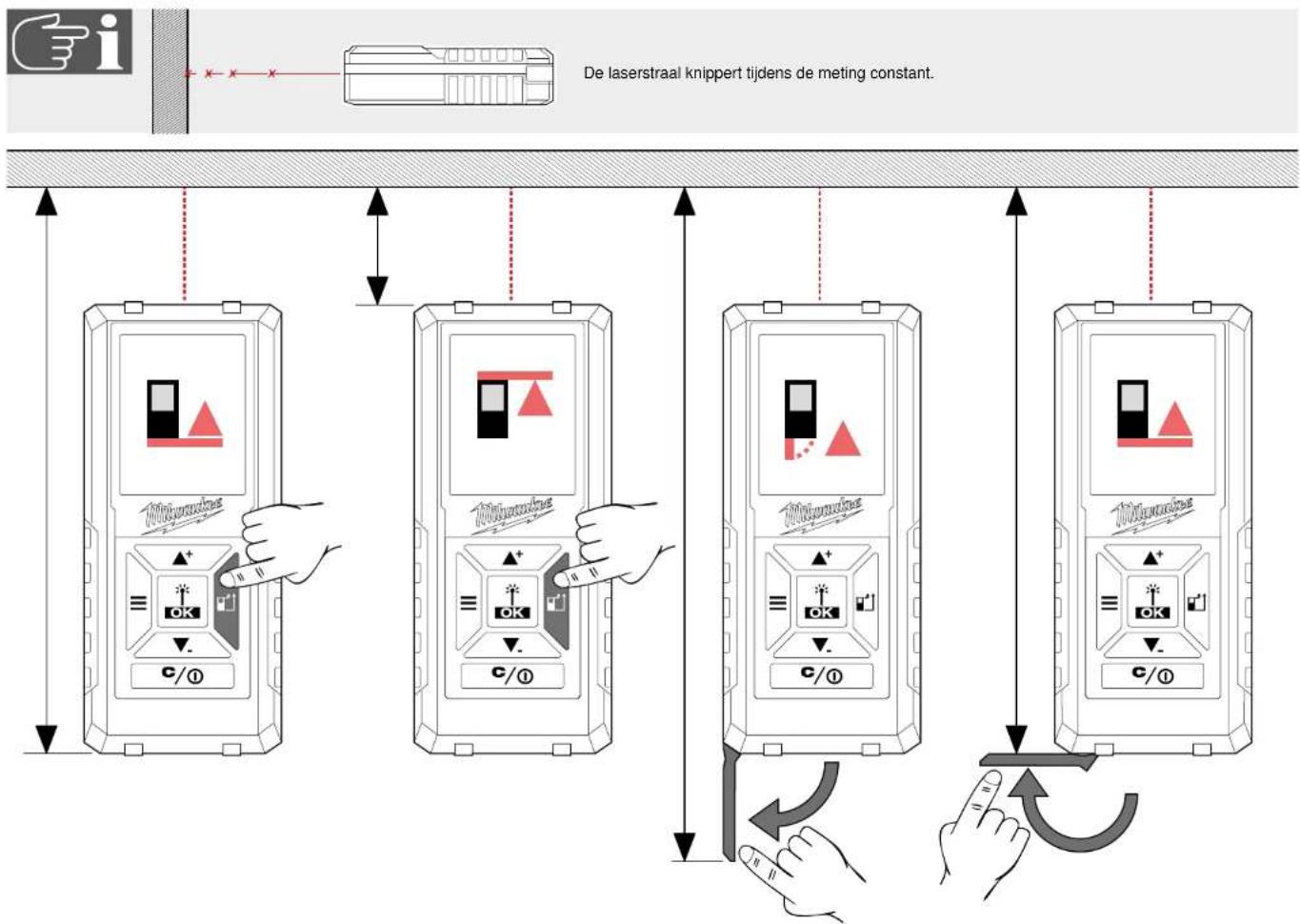

MEETPUNT

▶ Achter (standaardinstelling)
▶ Voor
▶ Hoek (wordt automatisch geactiveerd door uitklappen van de pen)

NEDERLANDS

0.0° 4.115m 3.563m 2.243m Milwaukee + OK - C/① dat

METEN

▶ Laser inschakelen
▶ Meetwaarde opslaan

STATIEF

BATTERIJEN VERVANGEN

▶ Batterijen vervangen als het batterijsymbool knippert.

1

2

3

4

HOEKPEN

MEETPUNT

De laserstraal knippert tijdens de meting constant. c/o c/o c/o c/o c/o

MENU

GESCHIEDENIS

Weergave van de afgelopen 30 metingen / berekeningen.

De afzonderlijke metingen voor de berekening van oppervlak, totaal oppervlak, volume enz. worden niet onder GESCHIEDENIS opgeslagen, hier wordt alleen het resultaat van de berekeningen opgeslagen.

Druk op de toets C/AAN/UIT om een invoer te wissen.

Bij de onder GESCHIEDENIS opgeslagen waarden kunnen metingen/berekeningen worden opgeteld of afgetrokken. Het is alleen mogelijk om berekeningen van dezelfde soort uit te voeren (lengte, oppervlak, volume enz.).

Uitvoeren van een berekening:

1. Gebruik de toetsen ▲⁺▼, om een meetmodus uit de GESCHIEDENIS te selecteren.
2. Druk op de OK-toets.
3. Voer de voor de berekening vereiste metingen uit.
4. Druk op de toets OK om de nieuwe berekeningen onder GESCHIEDENIS op te slaan.

METING

GESCHIEDENIS METINGEN LENGTH m² Σm² m²

INSTELLINGEN

Selecteer de gewenste maateenheid.

Signaalgeluid aan/uit. Taal selec

NEDERLANDS

STARTEN

Na het inschakelen wordt automatisch de MODUS VOOR DE LENGTEMETING geactiveerd.	Voer een LENGTEMETING uit of ...	... druk op de menutoets om naar het menu te schakelen ...	... en selecteer een andere bedrijfsmodus met behulp van de toetsen ▲+▼- en ...	... en activeer deze bedrijfsmodus door de toets OK in te drukken.

Na het inschakelen wordt automatisch de MODUS VOOR DE LENGTEMETING geactiveerd.
Voer een LENGTEMETING uit of ...
... druk op de menutoets om naar het menu te schakelen ...
... en selecteer een andere bedrijfsmodus met behulp van de toetsen ▲⁺▼- en ...
... en activeer deze bedrijfsmodus door de toets OK in te drukken.

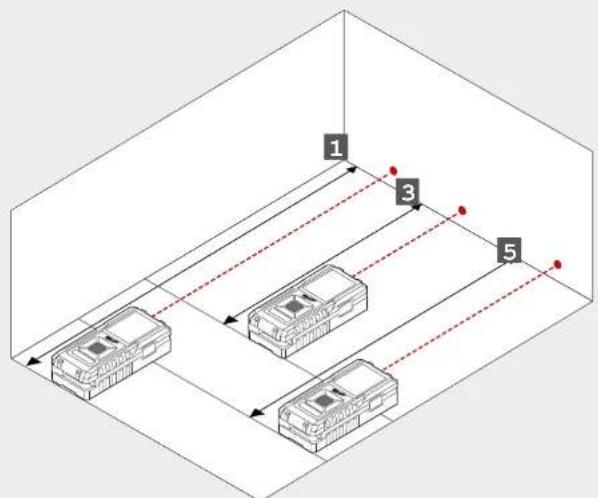

LENGTE METEN

0
乙方

Meetwaarde wit = waarde gemeten Meetwaarde blauw = waarde tijdelijk opgeslagen

5

NEDERLANDS

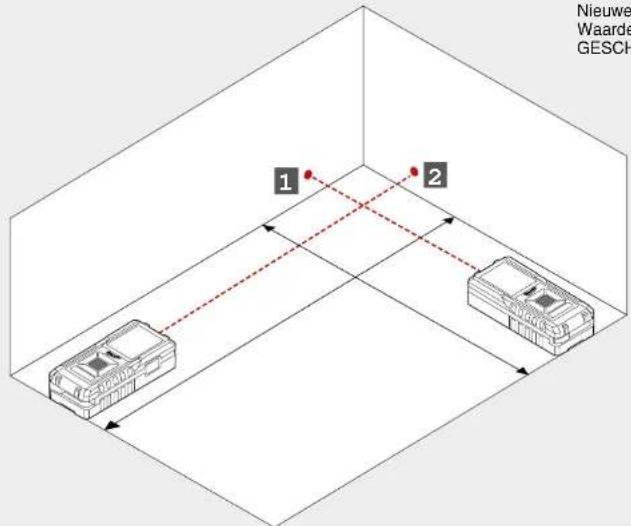

OPPERVLAK METEN

0
2

Nieuwe meting.
Waarde wordt opgeslagen onder
GESCHIEDENIS.

Nieuwe Waarde GESCH 1 2

TOTAAL OPPERVLAK METEN

0
乙方

4

Nieuwe meting.
Resultaat wordt opgeslagen onder GESCHIEDENIS.

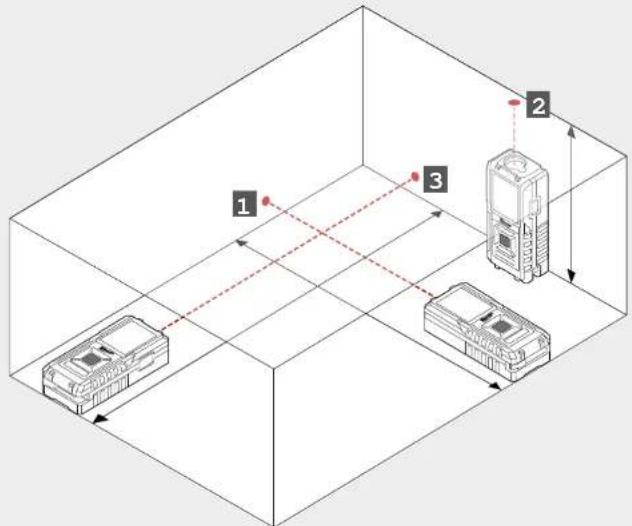

VOLUME METEN

0

[Unreadable]

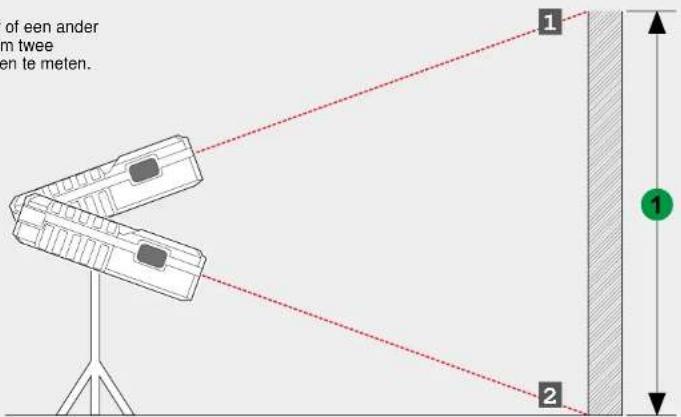

Gebruik een statief of een ander stabiel oppervlak om twee verschillende lengten te meten.

of een ander m twee en te meten. 1 2 1
