522HS75X - Aparadores de sebes HUSQVARNA - Manual de utilização gratuito

Tipo de produto	Aparador de sebes térmico
Marca	Husqvarna
Modelo	522HS75X
Motor	2 tempos, 21,7 cm³, gasolina sem chumbo + óleo 2 tempos (50:1)
Potência máx	0,6 kW / 0,8 cv a 7 800 rpm
Rotação de marcha lenta	3 000 rpm
Rotação máx recomendada	9 200 rpm
Comprimento de corte	750 mm
Velocidade de corte	4 400 cortes/min
Peso (sem combustível)	5,0 kg
Capacidade do tanque	0,45 L
Nível de potência sonora garantido	102 dB(A)
Nível de pressão sonora (operador)	93 dB(A)
Vibrações punho direito/esquerdo	2,9 / 1,8 m/s²
Vela de ignição	NGK CMR6A, folga 0,5 mm
Silenciador com conversor catalítico	Sim
Sistema anti-vibrações	Sim
Bloqueio do gatilho de aceleração	Sim
Proteção anti-recuo	Sim
Lubrificação da caixa de engrenagens	Graxa especial Husqvarna, através de engraxador
Limpeza da lâmina	Após cada uso, lubrificação antes de armazenamento prolongado
Manutenção do filtro de ar	Filtro de espuma lavável com água e sabão e oleado, filtro de feltro para substituir

Perguntas frequentes - 522HS75X HUSQVARNA

Qual é a mistura de combustível recomendada para o Husqvarna 522HS75X?

O motor dois tempos necessita de uma mistura de gasolina sem chumbo (índice de octanas >= 90 RON) e óleo dois tempos a 2% (50:1). Use de preferência o óleo Husqvarna ou um óleo de alta qualidade para motores refrigerados a ar. Não usar óleo para motor de popa ou para motores quatro tempos.

Como ligar o aparador de sebes Husqvarna 522HS75X a frio?

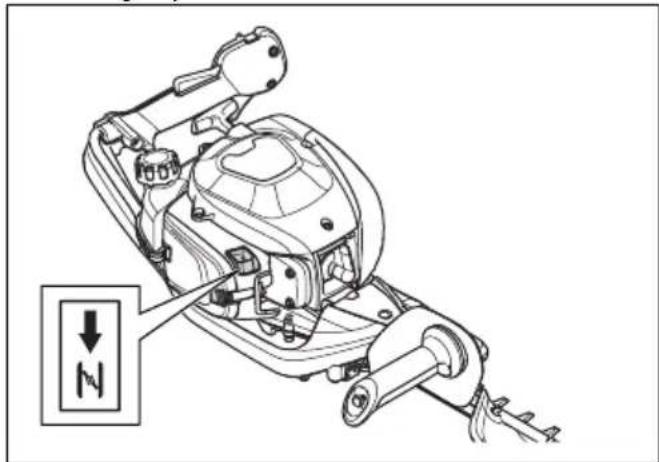

Puxe o afogador para a posição de partida. Aperte 6 vezes o bulbo de combustível. Coloque o aparelho no chão, segure-o com uma mão e puxe lentamente o cabo do arrancador até sentir resistência, depois puxe com firmeza. Assim que o motor ligar, empurre o afogador. Deixe funcionar em marcha lenta antes de acelerar.

Como ligar o motor quente?

Coloque o aparelho no chão, segure firmemente. Puxe o cabo do arrancador rápida e fortemente até o motor ligar. O afogador não é necessário se o motor estiver quente.

Como parar o motor?

Empurre o interruptor de paragem (botão vermelho) para a posição de paragem. O motor para imediatamente. Nota: o botão volta automaticamente à posição de funcionamento; retire o capuz da vela durante uma paragem prolongada ou manutenção.

Com que frequência deve limpar o filtro de ar?

Limpe o filtro de ar regularmente, especialmente após cada uso em tempo poeirento. Remova a tampa, retire o filtro de espuma e lave-o com água quente e sabão. Seque bem e depois oleie com óleo especial para filtro de ar. Substitua o filtro de feltro se estiver sujo.

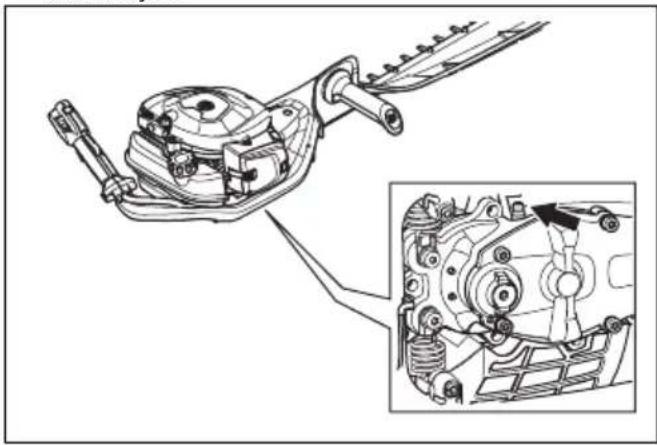

Como lubrificar as lâminas e a caixa de engrenagens?

Lubrifique as lâminas com óleo ou lubrificante recomendado após cada uso e antes de armazenamento prolongado. Para a caixa de engrenagens, use graxa especial Husqvarna através do engraxador. Não encher completamente a caixa.

Como verificar e substituir a vela de ignição?

Verifique a vela se o motor falha potência ou tem dificuldade em ligar. Use uma vela NGK CMR6A com folga de 0,5 mm. Limpe-a ou substitua-a se necessário. Aperte à mão e depois um quarto de volta com uma chave.

Quais são as precauções de segurança essenciais?

Use sempre proteções (viseira, luvas, botas, protetores auriculares). Segure o produto com as duas mãos, mantenha uma distância de segurança de 15 m de pessoas. Não trabalhe em escada. Pare o motor antes de limpar as lâminas. Use equipamento homologado.

Como armazenar o aparador de sebes Husqvarna 522HS75X?

Esvazie o tanque de combustível, ligue o motor até parar, depois deixe arrefecer. Limpe o aparelho, lubrifique as lâminas, fixe o protetor de lâmina de transporte e retire o capuz da vela. Armazene em local seco e fora do alcance das crianças.

Onde encontrar as peças sobressalentes e a documentação?

As peças originais estão disponíveis em revendedores Husqvarna autorizados. O manual completo (396 páginas) pode ser baixado gratuitamente no formato PDF em notice-facile.com. Também pode colocar questões através da página do produto.

MANUAL DE UTILIZADOR 522HS75X HUSQVARNA

Funcionamento.... 292

Manutenção.... 294

Transporte, armazenamento e eliminação.... 298

Especificações técnicas....298

Declaração CE de conformidade....300

Introdução

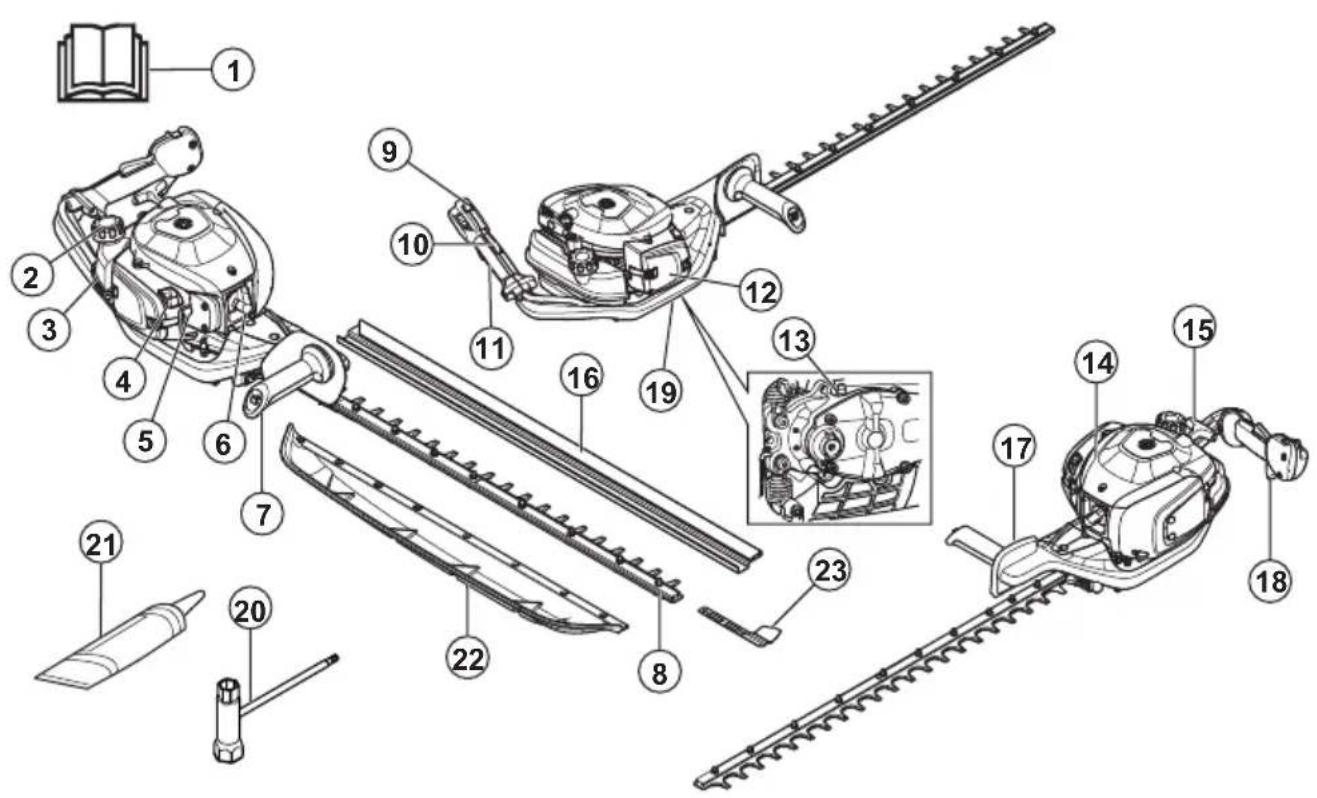

Vista geral do produto

1. Manual do utilizador
2. Tampa do depósito de combustível
3. Depósito de combustível
4. Controlo do estrangulador
5. Ampola da purga de ar
6. Vela de ignição e cobertura da vela de ignição
7. Punho dianteiro
8. Lâmina
9. Interruptor de paragem
10. Bloqueio do acelerador
11. Punho traseiro
12. Cobertura do filtro de ar
13. Bocal de lubrificação
14. Cobertura do cilindro
15. Punho do cabo de arranque

16. Proteção para transporte

17. Proteção das mãos

18. Acelerador
19. Caixa de engrenagem
20. Chave combinada
21. Tubo de massa lubrificante
22. Coletor de folhas
23. Proteção da ponta da lâmina

Descrição do produto

O produto é um corta-sebes com um motor de combustão.

Finalidade

Utilize o produto para cortar ramos e galhos. Não utilize o produto para outras tarefas.

Símbolos no produto

Parar.

Seja cuidadoso e utilize o produto corretamente. Este produto pode provocar ferimentos graves ou a morte do utilizador ou terceiros.

Leia o manual do utilizador com atenção e certifique-se de que compreende as instruções antes de utilizar o produto.

Utilize protetores acústicos e proteção ocular aprovados.

Utilize luvas de proteção aprovadas.

Use botas antiderrapantes resistentes.

Parafuso de ajuste do ralenti.

Agulha de alta rotação.

Agulha de baixa rotação.

Emissão de ruído para a etiqueta ambiental de acordo com as diretivas e regulamentos da União Europeia e do Reino Unido e o regulamento "Protection of the Environment Operations (Noise Control) Regulation 2017" (regulamento de proteção de operações no meio ambiente [controlo do ruído] de 2017) da Nova Gales do Sul. O nível de potência sonora garantido do produto está especificado nas Especificações técnicas na página 298 e na etiqueta.

O produto está em conformidade com as diretivas CE aplicáveis.

Este produto está em conformidade com os regulamento aplicáveis do Reino Unido.

aaaassxxxx A etiqueta de tipo apresenta o número de série. aaaa é o ano de fabrico e ss é a semana de fabrico.

Nota: Os restantes símbolos/autocolantes existentes no produto dizem respeito às exigências de homologação de alguns países.

Emissões Euro V

ATENÇÃO: A adulteração do motor anula a aprovação deste produto pela UE.

Segurança

Definições de segurança

Os avisos, as precauções e as notas são utilizados para indicar partes especialmente importantes do manual.

ATENÇÃO: Utilizado no caso de existir risco de ferimento ou morte para o utilizador ou transeuntes, se não forem respeitadas as instruções do manual.

CUIDADO: Utilizado se existir risco de danos para o produto, para outros materiais ou para a área adjacente, se não forem respeitadas as instruções do manual.

Nota: Utilizado para disponibilizar informações adicionais necessárias numa determinada situação.

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• A utilização incorreta ou descuidada de um produto pode transformá-lo num objeto perigoso que pode causar ferimentos graves e mesmo fatais. É de extrema importância que leia e compreenda o conteúdo deste manual do operador.
• Este produto produz um campo eletromagnético durante o funcionamento. Em determinadas circunstâncias, este campo pode interferir com o funcionamento de implantes médicos ativos ou passivos. Para diminuir o risco de condições que podem causar ferimentos ou morte, recomendamos que os portadores de implantes médicos consultem o seu médico e o fabricante do implante antes de utilizar este produto.
• A sobre-exposição a vibrações pode levar a lesões arteriais ou nervosas em pessoas com problemas no sistema circulatório. Consulte um médico em caso de sintomas relacionados com a sobre-exposição a vibrações. Alguns desses sintomas são entorpecimento, perda de sensibilidade, formigueiro, pontadas, dor, perda de força, alterações na cor ou condição da pele. Estes sintomas surgem normalmente nos dedos, mãos ou pulsos. O risco dessas lesões aumenta a baixas temperaturas.
• Se tiver alguma dúvida relativa ao procedimento a seguir, entre em contacto com um técnico especialista. Dirija-se ao seu revendedor ou à sua oficina autorizada. Não utilize funções da máquina para as quais não está preparado.
• Tenha em atenção que o operador é responsável pelos acidentes e situações de perigo provocados a terceiros ou à sua propriedade.
• Nunca permita que outra pessoa utilize o produto sem estar certo de que a mesma entendeu o conteúdo do manual do utilizador.
• Nunca permita que uma criança utilize o produto ou se encontre na proximidade do mesmo. Como o produto está equipado com um interruptor de paragem acionado por mola e é possível arrancá-lo com pouca força e a baixa velocidade, até crianças pequenas podem, em determinadas circunstâncias, exercer a força necessária para o arranque do produto. Isto pode implicar um risco de ferimentos pessoais graves. Por isso, retire sempre a cobertura da vela de ignição quando o produto não estiver sob vigilância.
• Mantenha o produto fora do alcance de crianças.
• Nunca utilize o produto se estiver cansado, se tiver ingerido bebidas alcoólicas ou se estiver a tomar medicação que possa afetar a visão, o discernimento ou a coordenação motora.
• Nunca utilize um produto defeituoso. Siga as instruções de manutenção, controlo e assistência técnica indicadas neste manual. Alguns serviços

de manutenção e de assistência técnica têm de ser executados por especialistas formados e qualificados. Consulte as instruções na secção Manutenção.

- Nunca utilize um produto cujas especificações originais tenham sido alteradas.

Instruções de segurança para funcionamento

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Nunca utilize o produto em condições climáticas extremas, tais como frio muito intenso ou tempo muito quente e/ou húmido.
• Lâminas defeituosas podem aumentar o risco de acidente.
• Certifique-se de que não existem pessoas ou animais a uma distância inferior a 15 m (50 pés) enquanto trabalha.
• Observe a vizinhança e certifique-se de que não há risco de pessoas ou animais entrarem em contacto com o equipamento de corte.
• Inspezione a área de trabalho. Remova objetos que possam ser lançados.
• Certifique-se de que tem uma posição de trabalho segura e estável.
• Nunca deixe o produto sem supervisão com o motor em funcionamento.
• Tenha cuidado para que as mãos e os pés não se aproximem da unidade de corte quando o motor está a trabalhar.
• No caso de qualquer coisa ficar presa nas lâminas no decorrer do trabalho, o motor terá que ser desligado e parado completamente antes de se poder limpar as lâminas. Retire a cobertura da respetiva vela de ignição.
• Ao desligar o motor, mantenha as mãos e os pés afastados da unidade de corte até que o motor esteja totalmente parado.
• Durante a operação de corte, tome cuidado com galhos que possam ser projetados.
• Quando estiver a utilizar protetores acústicos, esteja atento a sinais de aviso ou gritos. Retire sempre os protetores acústicos assim que o motor parar.
• Nunca trabalhe de uma escada, banco ou qualquer outra posição elevada, que não seja completamente segura.
• Utilize sempre ambas as mãos para segurar o produto. Mantenha o produto à frente do corpo.

• Se tocar em qualquer objeto ou se ocorrerem vibrações, pare o produto imediatamente. Retire a cobertura da respetiva vela de ignição. Verifique se o produto não sofreu danos. Repare eventuais danos.

• Verifique se a cobertura e o cabo vela de ignição estão em bom estado para evitar o risco de choque elétrico.

• Certifique-se de que todas as porcas e os parafusos estão bem apertados.
• Certifique-se que a caixa de velocidades está corretamente lubrificada. Consulte Para lubrificar a caixa de engrenagem na página 297.
• A caixa de velocidades aquece durante a utilização do produto. Não toque na caixa de velocidades para evitar queimaduras.
• Antes de ligar a máquina é necessário instalar todas as coberturas e proteções.
• Caso as lâminas fiquem presas, podem ser soltas colocando uma chave combinada na caixa de velocidades. Prenda a chave combinada na engrenagem e rode-a para a frente e para trás. Consulte Examinar as lâminas na página 297.
• A proteção para transporte deve ser sempre colocada na unidade de corte quando o produto não está a ser utilizado.

Equipamento de proteção pessoal

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Utilize sempre equipamento de proteção pessoal aprovado ao utilizar o produto. O equipamento de proteção pessoal não previne totalmente os ferimentos mas diminui a respetiva gravidade em caso de acidente. Obtenha ajuda junto do seu concessionário para selecionar o equipamento certo.
• Utilize protetores acústicos aprovados com suficiente insonorização. A exposição prolongada a ruídos pode provocar danos auditivos permanentes.
• Utilize proteção ocular aprovada. Mesmo com viseira, é necessário utilizar óculos de proteção aprovados. Consideram-se óculos de proteção aprovados os que estejam conformes com a norma ANSI Z87.1 nos EUA ou EN 166 nos países da UE.

- Use luvas sempre que necessário, por exemplo, ao fixar, examinar ou limpar o acessório de corte.

- Utilize botas ou sapatos antideslizantes e estáveis.

• Utilize vestuário fabricado com um tecido resistente. Utilize sempre calças e mangas compridas grossas. Não utilize vestuário largo que possa ficar preso em galhos e ramos. Não utilize joias, calções, nem ande de sandálias ou descalço. Coloque o seu cabelo acima dos ombros para maior segurança.
• Mantenha equipamentos de primeiros socorros sempre à mão.

Dispositivos de segurança no produto

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Não utilize o produto com dispositivos de segurança defeituosos.
• Verifique regularmente os dispositivos de segurança. Se os dispositivos de segurança estiverem defeituosos, fale com a sua oficina Husqvarna autorizada.

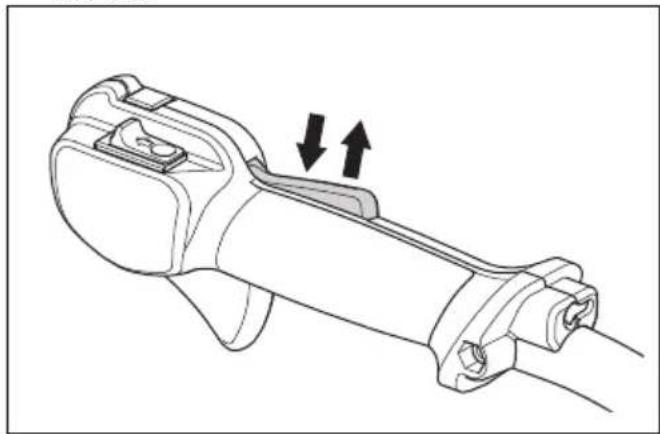

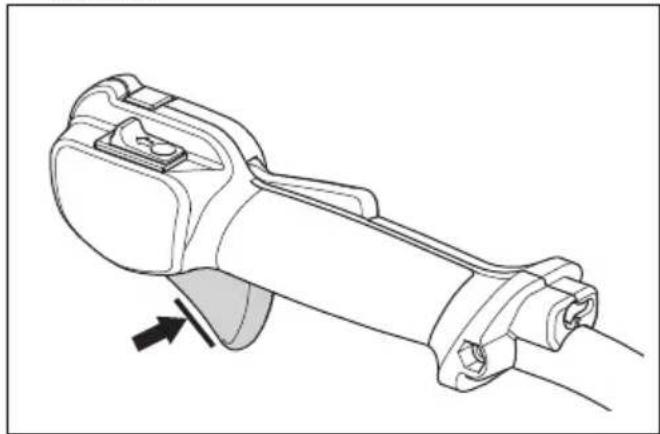

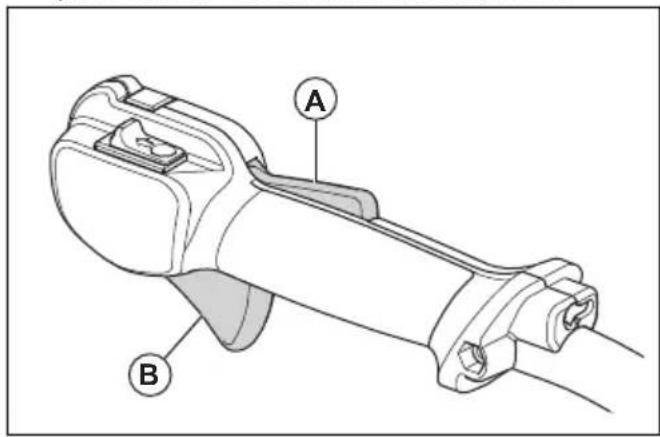

Verificar o bloqueio do acelerador

1. Certifique-se de que o bloqueio do acelerador (A) e o respetivo acelerador (B) se movem livremente e que a mola de retorno funciona corretamente.

1. Pressione o bloqueio do acelerador e certifique-se de que este regressa à sua posição inicial quando libertado.

1. Quando soltar o bloqueio do acelerador, certifique-se de que o acelerador está bloqueado na posição de ralenti.

1. Ligue o produto e aplique a aceleração total.

2. Solte o acelerador e certifique-se de que as lâminas param e permanecem paradas.

ATENÇÃO: Se as lâminas se moverem com o acelerador na posição de ralenti, ajuste a velocidade ao ralenti

Verificar o interruptor de paragem

1. Ligue o motor.
2. Coloque o interruptor de paragem na posição de paragem e certifique-se de que o motor para.

ATENÇÃO: O interruptor de paragem regressa automaticamente à posição de arranque. Para evitar arranques acidentais, retire a cobertura da vela de ignição aquando da montagem ou da manutenção do produto.

Verificar a proteção das mãos

A proteção das mãos evita ferimentos causados pelas lâminas.

1. Desligue o motor.
2. Certifique-se de que a proteção das mãos está corretamente montada.
3. Examine a proteção das mãos quanto à existência de danos.

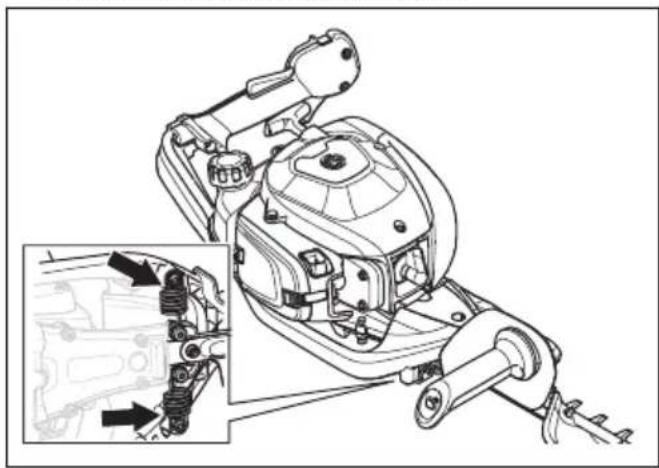

Verificar o sistema antivibração

O sistema antivibração reduz a vibração nos punhos. As unidades antivibração funcionam como uma separação entre o corpo do produto e a unidade do punho.

1. Efetue uma inspeção visual para verificar se existem deformações ou danos.
2. Certifique-se de que as unidades antivibração se encontram corretamente instaladas.

Verificar o silenciador

ATENÇÃO: Não utilize o produto sem o silenciador ou com um silenciador defeituoso. Um silenciador defeituoso pode aumentar o nível de ruído e o risco de incêndio. Não utilize o produto sem uma rede retentora de faíscas ou com uma

que esteja danificada. A rede retentora de faíscas tem de ser substituída se estiver danificada.

ATENÇÃO: Os silenciadores aquecem muito durante e após a utilização, e também à velocidade de ralenti.

CUIDADO: Se a rede retentora de faíscas estiver frequentemente obstruída, pode ser indício de que o desempenho do catalisador está reduzido. Contacte o seu revendedor com assistência técnica para examinar o silenciador. Uma rede retentora de faíscas obstruída provoca sobreaquecimento, danificando o cilindro e o pistão.

ATENÇÃO: As superfícies interiores do silenciador contêm químicos que podem provocar cancro. Tenha cuidado para não tocar nestes produtos caso o silenciador esteja danificado.

O silenciador mantém o mais baixo nível de ruído possível e afasta os gases de escape do utilizador. Um silenciador com um catalisador reduz os gases de escape nocivos.

1. Desligue o motor.
2. Efetue uma inspeção visual para verificar se existem danos ou deformações.
3. Certifique-se de que o silenciador está devidamente instalado no produto.
4. Limpe a rede retentora de faíscas com uma escova metálica.

Verificar as lâminas e a proteção da lâmina

A parte exterior das lâminas funciona como uma proteção da lâmina. A proteção da lâmina evita ferimentos de corte.

1. Pare o motor e certifique-se de que as lâminas param.

2. Remova a cobertura da vela de ignição da vela de ignição.

3. Calce as luvas de proteção.
4. Certifique-se de que a lâmina e a proteção da lâmina não estão danificadas nem dobradas. Substitua sempre uma lâmina danificada ou dobrada ou uma proteção da lâmina danificada.
5. Certifique-se de que os parafusos que fixam as lâminas e a protecção da lâmina estão bem apertados.

Segurança no manuseamento do combustível

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Não ligue o produto se houver combustível ou óleo do motor sobre o produto. Remova o combustível/óleo indesejado e deixe o produto secar.
• Se derramar combustível na sua roupa, troque de roupa imediatamente.
• Não deixe que o combustível entre em contacto com o seu corpo, pois pode causar ferimentos. Se o combustível entrar em contacto com o seu corpo, use sabão e água para o remover.
• Não ligue o produto se o motor tiver uma fuga. Examine regularmente o motor quanto a fugas.
• Tenha cuidado com o combustível. O combustível é inflamável e os gases são explosivos e podem causar ferimentos ou morte.
• Não respire os gases do combustível, podem causar ferimentos. Certifique-se de que existe um fluxo de ar suficiente.
• Não fume perto de combustível ou do motor.
• Não coloque objetos quentes perto do combustível ou do motor.
• Não acrescente combustível com o motor em funcionamento.
• Certifique-se de que o motor está frio antes de reabastecer.
• Antes de reabastecer, abra lentamente a tampa do depósito de combustível e liberte a pressão com cuidado.
• Não adicione combustível ao motor numa área interior. O fluxo de ar insuficiente pode causar ferimentos ou morte devido a asfixia ou monóxido de carbono.
• Aperte completamente a tampa de depósito de combustível. Se a tampa de depósito de combustível não estiver apertada, existe um risco de incêndio.
• Desloque o produto a uma distância mínima de 3 m (10 pés) da posição onde abasteceu o depósito antes de começar.
• Não encha totalmente o depósito de combustível. O calor provoca a expansão do combustível. Mantenha um espaço na parte superior do depósito de combustível.

Instruções de segurança para manutenção

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Pare o motor e certifique-se de que o equipamento de corte para. Deixe o produto arrefecer antes de efetuar a manutenção.
• Retire a cobertura da vela de ignição antes de efetuar a manutenção.
• Os gases de escape do motor contêm monóxido de carbono, um gás inodoro, tóxico e altamente perigoso que pode provocar a morte. Não utilize o produto em zonas interiores ou espaços fechados.

• Os gases de escape do motor são quentes e podem conter faíscas. Não opere o produto em locais fechados ou próximo de materiais inflamáveis.

• A utilização de acessórios e a realização de alterações no produto que não sejam aprovadas pelo fabricante podem causar ferimentos graves ou morte. Não altere o produto. Utilize sempre acessórios originais.

• Se a manutenção não for realizada de forma correta e regular, existe um maior risco de ferimentos e danos ao produto.
• Realize apenas a manutenção recomendada neste manual do utilizador. A manutenção deve ser realizada por uma oficina autorizada da Husqvarna.
• Leve o produto regularmente a uma oficina Husqvarna autorizada para realizar a manutenção.
• Substitua as peças danificadas, gastos ou partidas.

Funcionamento

Introdução

ATENÇÃO: Certifique-se de que lê e compreende o capítulo sobre segurança antes de usar o produto.

Combustível

Este produto tem um motor de dois tempos.

CUIDADO: O tipo errado de combustível pode resultar em danos no motor. Utilize uma mistura de gasolina e óleo para motor de dois tempos.

Combustível previamente misturado

- Utilize combustível alquilado previamente misturado da Husqvarna para obter o melhor desempenho e prolongar a vida útil do motor. Este combustível contém substâncias químicas menos nocivas em comparação com o combustível normal, o que reduz os gases de escape nocivos. A quantidade de resíduos após a combustão é inferior com este combustível, o que mantém os componentes do motor mais limpos.

Para misturar o combustível

Gasolina

- Utilize gasolina sem chumbo de boa qualidade com um conteúdo de etanol de, no máximo, 10%.

CUIDADO: Não utilize gasolina com um índice de octanas inferior a 90 RON/87 AKI. A utilização de um

índice de octanas inferior pode causar batimento do motor, o que provoca danos no motor.

Óleo para motores a dois tempos

• Para obter melhores resultados e desempenho, use o óleo para motor de dois tempos da Husqvarna.
• Se o óleo para motores de dois tempos da Husqvarna não estiver disponível, use um óleo para motores de dois tempos de boa qualidade destinado a motores arrefecidos a ar. Entre em contacto com o seu revendedor com assistência técnica para selecionar o óleo correto.

CUIDADO: Não use óleo para motores de dois tempos formulado para motores fora de borda arrefecidos a água, também conhecido como óleo para motores fora de borda. Não utilize óleo para motores a quatro tempos.

Misturar gasolina e óleo para motores de dois tempos

CUIDADO: Ao misturar pequenas quantidades de combustível, existe o risco de pequenos erros poderem influenciar drasticamente a proporção da mistura. Meça cuidadosamente a quantidade de óleo e certifique-se de que obtém a mistura correta.

1. Encha metade da quantidade de gasolina num recipiente limpo para combustível.
2. Adicione a quantidade total de óleo.
3. Agite bem a mistura de combustível.
4. Adicione a restante quantidade de gasolina ao recipiente.
5. Agite cuidadosamente a mistura de combustível.

CUIDADO: Não misture combustível para mais de 1 mês de cada vez.

Para encher o depósito de combustível

ATENÇÃO: Cumpra o procedimento que se segue para sua segurança.

1. Desligue o motor e deixe-o arrefecer.
2. Limpe bem à volta da tampa do depósito de combustível.

1. Agite ligeiramente o recipiente e certifique-se de que o combustível fica totalmente misturado.

2. Retire a tampa do depósito de combustível lentamente para libertar a pressão.

3. Encha o depósito de combustível.

CUIDADO: Certifique-se de que não existe demasiado combustível no respetivo depósito. O combustível expande-se quando fica quente.

1. Aperte com cuidado a tampa do depósito de combustível.

2. Limpe o combustível derramado sobre e à volta do produto.

3. Antes de ligar o motor, afaste o produto, no mínimo, 3 m/10 pés da fonte de combustível e do local de abastecimento.

Nota: Para ver onde se encontra o depósito de combustível no seu produto, consulte Vista geral do produto na página 286.

Instalar o coletor de folhas e a proteção da ponta da lâmina

1. Retire as 8 porcas exteriores dos parafusos da lâmina.
2. Coloque o coletor de folhas nos 8 parafusos. Consulte Vista geral do produto na página 286, para ver onde o coletor de folhas se encontra no produto.
3. Coloque a proteção da ponta da lâmina nos 2 parafusos na ponta da lâmina.
4. Instale as 8 porcas nos parafusos.
5. Aperte as porcas com um binário de 7 Nm.

Para ligar o produto com o motor frio

1. Puxe o controlo do estrangulador para a posição de estrangulação.

1. Pressione a ampola da bomba de combustível aproximadamente 6 vezes, ou até começar a entrar combustível na ampola. Não é necessário encher a ampola da purga de ar totalmente.

2. Apoie o corpo do produto contra o solo com a mão esquerda. Não pise o produto.

3. Puxe o punho do cabo de arranque lentamente, com a mão direita, até começar a sentir alguma resistência e, em seguida, puxe o punho do cabo de arranque rapidamente e com força.

ATENÇÃO: Não enrole o cabo de arranque à volta da sua mão.

CUIDADO: Não puxe totalmente o cabo de arranque e não solte o punho do cabo de arranque.

1. Continue a puxar o punho do cabo de arranque até que o motor arranque e, em seguida, pressione o controlo do estrangulador para a respetiva posição inicial.

ATENÇÃO: As lâminas movem-se quando o motor arranca.

1. Continue a puxar o punho do cabo de arranque até o motor arrancar.
2. Prima e solte o acelerador para colocar o motor na velocidade de ralenti.
3. Empurre o acelerador gradualmente para aumentar a velocidade do motor.
4. Certifique-se de que o motor funciona sem problemas.

Para ligar o produto com o motor quente

1. Apoie o corpo do produto contra o solo com a mão esquerda. Não pise o produto.
2. Puxe o punho do cabo de arranque lentamente, com a mão direita, até começar a sentir alguma resistência e, em seguida, puxe o punho do cabo de arranque rapidamente e com força. Continue até que o motor arranque.

Nota: Para mais informações sobre como ligar o produto, consulte Para ligar o produto com o motor frio na página 293.

Para desligar o produto

- Coloque o interruptor de paragem na posição de paragem para parar o motor.

CUIDADO: O interruptor de paragem regressa automaticamente à sua posição original.

Utilizar o produto

1. Comece perto do chão e eleve o produto ao longo da sebe ao cortar as laterais. Certifique-se de que o corpo do produto não toca na sebe.

ATENÇÃO: Certifique-se de que a dianteira do equipamento de corte não toca no chão.

1. Ajuste a velocidade de forma a alinhar com a carga de trabalho.
2. Mantenha o produto perto do corpo para uma posição de trabalho estável.

1. Tenha cuidado e utilize o produto lentamente.

Manutenção

Introdução

antes de realizar tarefas de manutenção no produto.

ATENÇÃO: Certifique-se de que leu e compreendeu o capítulo sobre segurança

Esquema de manutenção

Manutenção Antes da	utilização	Após 40 h	Após 100 h
Limpe a superfície externa. Após cada operação.
Limpe as folhas, sujidade e excesso de lubrificante do silenciador, tubo de escape e motor.	Após cada operação.
Certifique-se de que o equipamento de corte não se move em ralenti. X
Verifique o interruptor de paragem. X
Examine o equipamento de corte e a proteção do equipamento de corte quanto à existência de danos e fissuras. Se estiver danificado, substitua.	X
Examine a proteção das mãos quanto à existência de danos e fissuras. Se estiver danificado, substitua.	X
Verifique o bloqueio do acelerador e o acelerador. X
Examine o motor, o depósito de combustível e os tubos de combustível quanto a fugas.	X
Aperte as porcas e os parafusos. X
Verifique o filtro de combustível quanto à existência de contaminação e a man-gueira de combustível quanto a fissuras e outros defeitos. Proceda à substitui-ção, se necessário.	X
Verifique o dispositivo de arranque e a corda de arranque quanto a danos. X
Limpe o filtro de ar. Substitua, se necessário. X
Examine as unidades antivibração quanto à existência de danos e fissuras. X
Examine a vela de ignição, consulte Examinar a vela de ignição na página 296.		X
Limpe o sistema de arrefecimento. X
Limpe a superfície exterior do carburador e a área circundante. X
Limpe ou substitua a rede retentora de faíscas. X
Limpe a superfície interior do depósito de combustível. X
Examine a vela de ignição. X
Certifique-se de que a caixa de engrenagem está cheia de massa lubrificante. X

Ajustar o ralenti

1. Limpe o filtro de ar e fixe a cobertura do filtro de ar.

2. Arranque o produto, consulte Para ligar o produto com o motor frio na página 293

3. Rode o parafuso de ajuste de ralenti em T para a direita até que o acessório de corte comece a mover-se.

1. Rode o parafuso de ajuste do ralenti para a esquerda até o acessório de corte parar.

ATENÇÃO: Se o acessório de corte não parar quando ajusta o ralenti, contacte o seu revendedor de assistência mais próximo. Não utilize o produto até que esteja devidamente ajustado ou reparado.

Nota: O ralenti está correto se o motor funcionar suavemente em todas as posições. Consulte Especificações técnicas na página 298 para obter mais informações sobre o ralenti recomendado.

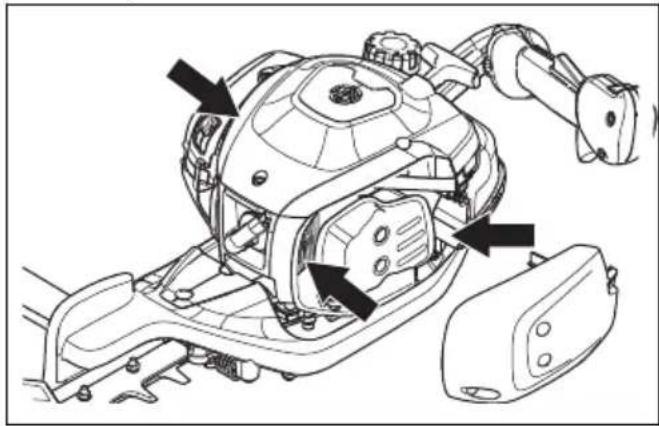

Limpar o sistema de arrefecimento

O sistema de arrefecimento mantém a temperatura do motor baixa. O sistema de arrefecimento inclui as aletas de arrefecimento no cilindro e na caixa do dispositivo de arranque.

CUIDADO: A admissão de ar entre o depósito de combustível e o cárter é facilmente bloqueada por folhas. Limpe totalmente a admissão de ar.

1. Limpe o sistema de arrefecimento com uma escova semanalmente ou com maior frequência se necessário.

2. Certifique-se de que o sistema de arrefecimento não está sujo ou obstruído.

Examinar a vela de ignição

CUIDADO: utilize sempre o tipo de vela de ignição recomendado. Um tipo de vela de ignição incorreto pode provocar danos no produto.

• Examine a vela de ignição para verificar se o motor apresenta uma potência reduzida ou dificuldades de arranque, ou se não funciona corretamente ao ralenti.
• Para diminuir o risco de materiais indesejados nos eléctrodos da vela de ignição, siga estas instruções:

a) Assegure-se de que a rotação em vazio está corretamente regulada.
b) Certifique-se de que a mistura de combustível está correta.
c) Certifique-se de que o filtro de ar está limpo.

- Se a vela de ignição estiver suja, limpe-a e certifique-se de que a distância entre os elétrodos está correta; consulte Especificações técnicas na página 298.

- Se for necessário, substitua a vela de ignição.

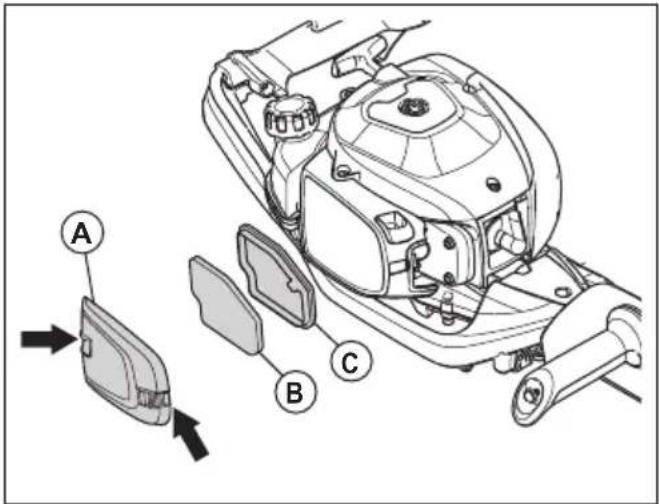

Limpar o filtro de ar

Limpe regularmente a sujidade e a poeira presentes no filtro de ar. Isto evita avarias no carburador, problemas de arranque, perda de potência do motor, desgaste das peças do motor e um consumo de combustível superior ao habitual.

1. Retire a cobertura do filtro de ar (A).

2. Retire o filtro de espuma (B) e o filtro de feltro (C) da estrutura do filtro.

1. Substitua o filtro de feltro (C).

2. Limpe o filtro de espuma (B) com água quente com sabão.

Nota: Um filtro de ar que é utilizado durante muito tempo não pode ficar completamente limpo. Substitua o filtro de ar regularmente e substitua sempre um filtro de ar com defeito.

1. Certifique-se de que o filtro de espuma (B) está seco.
2. Aplique óleo do filtro de ar no filtro de espuma (B). Consulte Aplicar óleo no filtro de ar de espuma na página 297
3. Limpe a superfície interior da cobertura do filtro de ar (A). Utilize ar comprimido ou uma escova.

CUIDADO: Utilize sempre o óleo do filtro de ar especial da Husqvarna. Não utilize outros tipos de óleo.

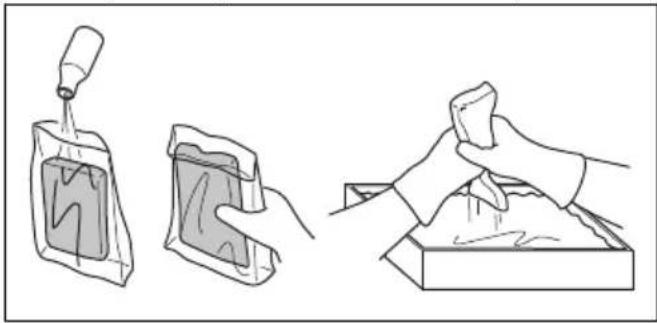

ATENÇÃO: Calce as luvas de proteção. O óleo do filtro de ar pode provocar irritações cutâneas.

1. Coloque o filtro de ar de espuma num saco de plástico.
2. Coloque o óleo no saco de plástico.

3. Esfregue o saco de plástico para distribuir o óleo uniformemente pelo filtro de ar de espuma.

4. Empurre o óleo indesejado para fora do filtro de ar de espuma enquanto estiver no saco de plástico.

Para lubrificar a caixa de engrenagem

• Utilize massa lubrificante especial Husqvarna. Para mais informações sobre a massa lubrificante recomendada, contacte o seu revendedor com assistência técnica.
• Adicione a massa lubrificante através do bocal de lubrificação.

CUIDADO: Não encha completamente a caixa de engrenagem.

1. Limpe os materiais indesejados das lâminas antes e depois de utilizar o produto.
2. Lubrifique as lâminas antes de longos períodos de armazenamento.

Nota: Para mais informações sobre os lubrificantes e os agentes de limpeza recomendados, contacte o seu revendedor com assistência técnica.

Examinar as lâminas

1. Retire a tampa na caixa de engrenagem.

2. Certifique-se de que as lâminas se movem livremente. Coloque a chave combinada na caixa de engrenagem e rode para a direita e para a esquerda.

1. Examine as extremidades das lâminas quanto à existência de danos ou deformações.
2. Utilize uma lima para retirar as rebarbas nas lâminas.

Transporte, armazenamento e eliminação

Transporte e armazenamento

• Deixe sempre o produto arrefecer antes de o armazenar.
• Para o transporte e armazenamento do produto e do combustível, certifique-se de que não existem fugas ou fumos. Faíscas ou chamas abertas, por exemplo de dispositivos elétricos ou mesmo caldeiras, podem causar um incêndio.
• Utilize recipientes aprovados para o transporte e armazenamento de combustível.
• Evvazie o depósito de combustível antes do transporte ou do armazenamento a longo prazo.

Elimine o combustível numa localização de eliminação aplicável.

• Fixe a proteção para transporte durante o transporte e armazenamento.
• Remova a cobertura da vela de ignição da vela de ignição.
• Prenda o produto durante o transporte. Certifique-se de que o produto não se move.
• Limpe e efetue a manutenção do produto antes do armazenamento a longo prazo.

Especificações técnicas

Especificações técnicas

	522HS75X 522HSR75X
Motor
Cilindrada, cm3	21,7 21,7
Velocidade ao ralenti, rpm 3000 3000
Rotação máxima recomendada, rpm 9200 9200
Potência máxima do motor de acordo com a norma ISO 8893, kW/cv a rpm	0,6/0,8 @ 7800 0,6/0,8 @ 7800
Silenciador com catalisador Sim Sim
Sistema de ignição
Vela de ignição NGK CMR6A NGK CMR6A
Distância entre os eléctrodos, mm 0,5 0,5
Combustível
Capacidade do depósito de combustível, l/cm3	0,45/450 0,45/450
Peso
Sem combustível, kg 5,0 5,0
Emissões de ruído 55
Nível de potência sonora, dB(A) medidos 101 101
Nível de potência sonora, garantido LWA dB (A) 102 102
Níveis acústicos 56
Nível de pressão sonora equivalente ao nível do ouvido do operador, medido de acordo com a norma EN ISO 10517, dB (A)	93 93
Níveis de vibração 57
Níveis de vibração equivalentes (ahv,eq) nos punhos, medidos de acordo com a norma EN ISO 10517, m/s2:
Direito/esquerdo, m/s2	2,9/1,8 2,2/2,1
Lâminas
Tipo Um lado Um lado
Comprimento de corte, mm 750 750
Velocidade de corte, cortes/min 4400 3200

Declaração CE de conformidade

Declaração UE de conformidade

A Husqvarna AB, SE-561 82 Huskvarna, Suécia, tel.: [phone], declara, sob sua inteira responsabilidade, que o produto:

Descrição Corta-sebes
Marca Husqvarna
Tipo/Modelo 522HS75X, 522HSR75X
Identificação Números de série referentes a 2022 e posteriores

está em plena conformidade com as seguintes diretivas e regulamentos da UE:

Regulamento Descrição
2006/42/CE "relativa a máquinas"	máquinas"
2014/30/UE "relativa à compatibilidade eletromagnética"	compatibilidade eletromagnética"
2000/14/CE "relativa a emissões de ruído para o ambiente"	emissões de ruído para o ambiente"
2011/65/UE	"relativa à restrição do uso de determinadas substâncias perigosas em equipamento elétrico e eletrónico"

e que as seguintes normas e/ou especificações técnicas são aplicadas: EN ISO 12100:2021, CISPR 12:2009, EN ISO 10517:2009/A1:2013, EN IEC 63000:2018

Entidade competente: 0404; a RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Suécia, atribuiu a certificação de conformidade com a Diretiva 2000/14/CE do Conselho, procedimento de avaliação da conformidade: Anexo VI.

Certificate number: SEC/18/2519-522HS75X, 522HSR75X

Para mais informações sobre as emissões de ruído, consulte Especificações técnicas na página 298

Huskvarna, 2022-06-30

$$ \mathrm {S h o t} = \mathrm {J h u l a n} $$

Stefan Holmberg, diretor de I&D, gestão de tecnologia, Husqvarna AB

Responsável pela documentação técnica

Declaração de conformidade do Reino Unido

A Husqvarna AB, SE-561 82 Huskvarna, Suécia, tel.: [phone], declara, sob sua inteira responsabilidade, que o produto:

Descrição Corta-sebes
Marca Husqvarna
Tipo/Modelo 522HS75X, 522HSR75X
Identificação Números	de série referentes a 2022 e posteriores

está em plena conformidade com os seguintes regulamentos do RU:

Descrição

Regulamentos relativos à restrição da utilização de determinadas substâncias perigosas em equipamentos elétricos e eletrónicos de 2012

Regulamentos relativos ao fornecimento de máquinas (segurança) de 2008

Regulamentos relativos à emissão de ruído no ambiente por equipamento para utilização no exterior de 2001, calendário 9

Regulamentos relativos à compatibilidade eletromagnética de 2016

e que as seguintes normas e/ou especificações técnicas são aplicadas: EN ISO 12100:2021, CISPR 12:2009, EN ISO 10517:2009/A1:2013, EN IEC 63000:2018

Entidade aprovada: 0888; a HORIBA MIRA Certification Ltd. Watling Street, Nuneaton, Warwickshire, CV10 0TU, Reino Unido, procedeu à certificação de conformidade de acordo com os regulamentos relativos à emissão de ruído no exterior de 2001, procedimento de avaliação de conformidade: Plano 9.

Para mais informações sobre as emissões de ruído, consulte Especificações técnicas na página 298.

Huskvarna, 2022-06-30

UK Importer:

Husqvarna UK Ltd

Stefan Holmberg, diretor de I&D, gestão de tecnologia, Husqvarna AB

Responsável pela documentação técnica

CUPRINS

Introducere....302

Siguranță.... 303

Functionarea....308

Întreținerea....310

Instruções originais
