Termék típusa	Motoros sövényvágó
Márka	Husqvarna
Modell	522HS75X
Motor	2 ütemű, 21,7 cm³, ólommentes benzin + 2 ütemű olaj (50:1)
Max. teljesítmény	0,6 kW / 0,8 LE 7 800 ford/perc-nél
Alapjárati fordulatszám	3 000 ford/perc
Ajánlott max. fordulatszám	9 200 ford/perc
Vágási hossz	750 mm
Vágási sebesség	4 400 vágás/perc
Tömeg (üzemanyag nélkül)	5,0 kg
Tartály térfogata	0,45 L
Garantált hangteljesítmény szint	102 dB(A)
Hangnyomásszint (kezelő)	93 dB(A)
Rezgés jobb/bal fogantyú	2,9 / 1,8 m/s²
Gyertya	NGK CMR6A, elektródatávolság 0,5 mm
Katalizátoros hangtompító	Igen
Rezgéscsillapító rendszer	Igen
Gázretesz	Igen
Visszarúgás elleni védelem	Igen
Hajtómű kenés	Husqvarna speciális zsír, zsírzószelepen keresztül
Lapát tisztítás	Minden használat után, kenés hosszabb tárolás előtt

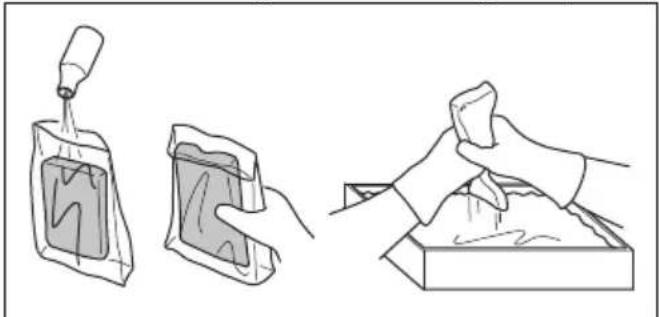

Légszűrő karbantartás	Habos szűrő szappanos vízzel tisztítható és olajozandó, filcszűrő cserélendő

Gyakran ismételt kérdések - 522HS75X HUSQVARNA

Mi az ajánlott üzemanyagkeverék a Husqvarna 522HS75X-hez?

A kétütemű motor ólommentes benzin (oktánszám >= 90 RON) és 2%-os (50:1) kétütemű olaj keverékét igényli. Lehetőleg Husqvarna olajat vagy kiváló minőségű, léghűtéses motorokhoz való olajat használjon. Ne használjon hajócsavar-olajat vagy négyütemű motorokhoz való olajat.

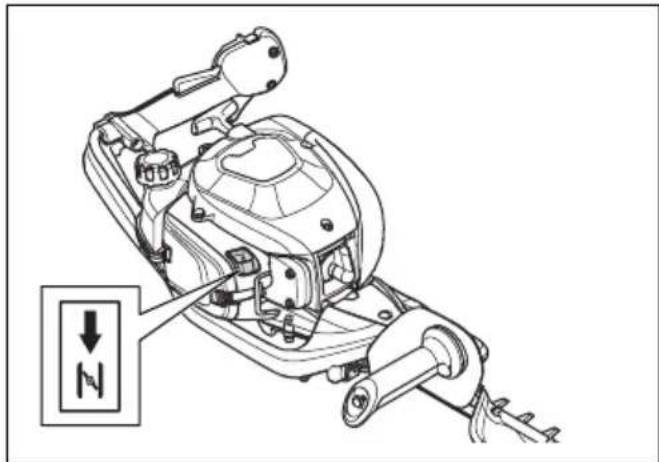

Hogyan indítsuk el hidegen a Husqvarna 522HS75X sövényvágót?

Húzza ki a szívatót indítási állásba. Nyomja meg hatszor a primer gombot. Helyezze a készüléket a földre, tartsa egy kézzel, és húzza lassan az indítófogantyút, amíg ellenállást nem érez, majd húzza meg határozottan. Amint a motor beindul, tolja vissza a szívatót. Hagyja alapjáraton járni, mielőtt gázt ad.

Hogyan indítsuk el a meleg motort?

Helyezze a készüléket a földre, tartsa szilárdan. Húzza meg az indítófogantyút gyorsan és erőteljesen, amíg a motor beindul. Ha a motor meleg, a szívató nem szükséges.

Hogyan állítsuk le a motort?

Tolja a leállító kapcsolót (piros gomb) leállási állásba. A motor azonnal leáll. Vegye figyelembe, hogy a gomb automatikusan visszaáll menet állásba; hosszabb leállításhoz vagy karbantartáshoz vegye le a gyertyapipát.

Milyen gyakran kell tisztítani a légszűrőt?

Rendszeresen tisztítsa a légszűrőt, különösen poros időben végzett minden használat után. Vegye le a fedelet, vegye ki a habszűrőt, és mossa le szappanos meleg vízben. Jól szárítsa meg, majd olajozza be speciális légszűrő olajjal. Cserélje ki a filcszűrőt, ha eltömődött.

Hogyan kenjük a lapátokat és a hajtóművet?

Minden használat után és hosszabb tárolás előtt kenje be a lapátokat olajjal vagy ajánlott kenőanyaggal. A hajtóműhöz használjon Husqvarna speciális zsírt a zsírzószelepen keresztül. Ne töltse teljesen a házat.

Hogyan ellenőrizzük és cseréljük a gyertyát?

Ellenőrizze a gyertyát, ha a motor gyenge teljesítményű vagy nehezen indul. Használjon NGK CMR6A gyertyát 0,5 mm-es elektródatávolsággal. Tisztítsa meg vagy cserélje ki szükség esetén. Húzza meg kézzel, majd kulccsal negyed fordulattal.

Melyek az alapvető biztonsági óvintézkedések?

Mindig viseljen védőfelszerelést (arcvédő, kesztyű, csizma, hallásvédő). Tartsa a terméket két kézzel, tartson 15 m biztonsági távolságot másoktól. Ne dolgozzon létrán. Állítsa le a motort a lapátok tisztítása előtt. Használjon jóváhagyott felszerelést.

Hogyan tároljuk a Husqvarna 522HS75X sövényvágót?

Ürítse ki az üzemanyagtartályt, hagyja a motort járni, amíg le nem áll, majd hagyja kihűlni. Tisztítsa meg a készüléket, kenje be a lapátokat, rögzítse a szállítási lapátvédőt, és vegye le a gyertyapipát. Tárolja száraz, gyermekektől elzárva.

Hol találom az alkatrészeket és a dokumentációt?

Az eredeti alkatrészek a Husqvarna hivatalos viszonteladóknál kaphatók. A teljes használati utasítás (396 oldal) ingyenesen letölthető PDF formátumban a notice-facile.com oldalról. Kérdéseket is feltehet a termékoldalon keresztül.

HASZNÁLATI ÚTMUTATÓ 522HS75X HUSQVARNA

HU Használati utasítás 176-191

Karbantartás.... 184

Szállítás, tárolás és ártalmatlanítás.... 188

Müszaki adatok....188

EK megfelelőségi nyilatkozat....190

Bevezető

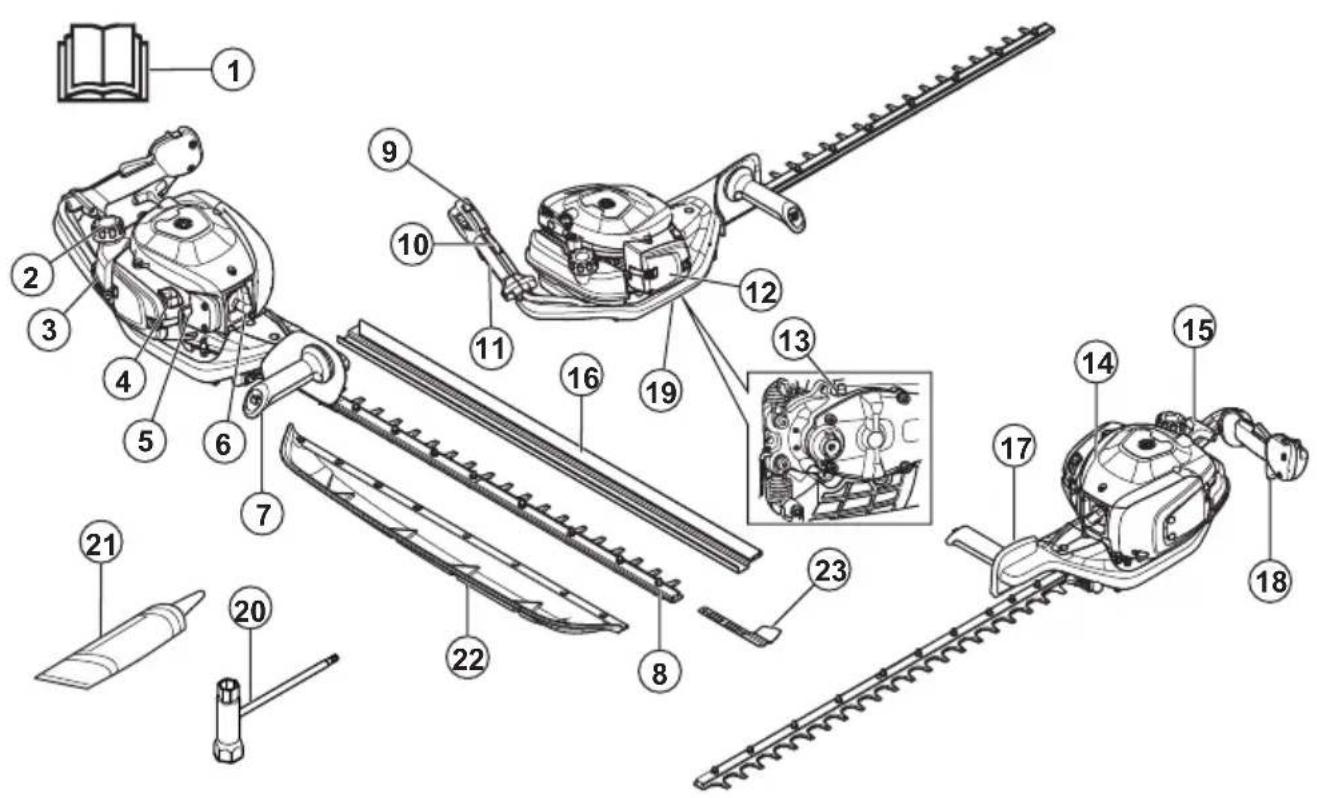

A termék áttekintése

1. Kezelői kézikönyv
2. Üzemanyagtartály sapkája
3. Üzemanyagtartály
4. Szívatókar
5. Üzemanyagpumpa
6. Gyertyapipa és gyújtógyertya
7. Elülső fogantyú
8. Kés
9. Leállítókapcsoló
10. Gázadagoló retesze
11. Hátsó fogantyú
12. Légszűrő fedél
13. Zsírzószem
14. Hengerköpeny
15. Indítókötél fogantyúja

16. Szállítási biztosítószerkezet

17. Kézvédő

18. Gázadagoló
19. Sebváltóház
20. Kombinált kulcs
21. Zsírt tartalmazó tubus
22. Levélgyűjtő
23. Vágócsúcsvédő

Termékleírás

A termék egy belső égésű motorral működő sövénynyíró.

Rendeltetésszerű használat

A termék ágak és gallyak vágáshoz használható. Ne használja a terméket egyéb feladatokra.

A terméken található jelzések

Stop.

Körültekintően járjon el, és megfelelően használja a terméket. A gép a kezelő és mások súlyos sérülését és halálát is okozhatja.

Olvassa el figyelmesen a használati utasítást, és győződjön meg arról, hogy megértette azt, mielőtt a terméket használatba veszi.

Használjon jóváhagyott fülvédőt és védőszemüveget.

Használjon jóváhagyott védőkesztyüt.

Használjon csúszásálló munkavédelmi bakancsot.

Alapjárat-beállító csavar.

Magas fordulatszám tűje.

Alacsony fordulatszám tűje.

Az EU és az Egyesült Királyság irányelveinek és jogszabályainak, és New South Wales „Környezetben történő munkavégzés szabályozása (zajszabályozás), 2017” irányelvének megfelelő környezeti zajkibocsátási címke. A termék garantált hangteljesítményszintjére vonatkozó adatok megtalálhatók az alábbi részen: Műszaki adatok188. oldalon és a címkén.

Ez a termék megfelel a vonatkozó EK-irányelveknek.

A termék megfelel a vonatkozó egyesült királyságbeli irányelveknek.

ééééhhxxxx A

pustáblán megtalálható a sorozat- szám. éééé a gyártási év és hh pedig a gyártási hét.

Megjegyzés: A terméken szereplő többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik.

Euro V. kibocsátási norma

FIGYELMEZTETÉS: A motor módosítása érvényteleníti a termékre vonatkozó európai uniós típusjóváhagyást.

Biztonság

Biztonsági meghatározások

A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet.

FIGYELMEZTETÉS: Akkor

használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye.

VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék

vagy a környező terület károsodásának veszélye.

Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról.

Általános biztonsági utasítások

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

- Helytelen vagy gondatlan használat esetén a termék veszélyessé válhat, és súlyos, akár halálos sérülést

is okozhat. Rendkívül fontos, hogy elolvassa és megértse a jelen használati utasítást.

- A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

- Az erős rezgés miatt a vérkeringési zavarokban szenvedő személyeknél ér- vagy idegsérülések léphetnek fel. Forduljon orvoshoz, ha olyan tüneteket tapasztal, amelyek az erős rezgés hatására jöhettek létre. Ezek a tünetek többek között zsibbadás, érzéskiesés, bizsergés, szúró érzés, fájdalom, erőtlenség, a bör színének vagy felületének megváltozása. A tünetek többnyire az ujjakban, a kézben vagy a csuklóban jelentkeznek. Alacsony hőmérsékleten a veszély növekedhet.

- Ha munka közben elbizonytalanodik a munka folytatását illetően, kérje szakember tanácsát. Forduljon kereskedőhöz vagy márkaszervizhez. Ne használja a gépet olyan feladatok elvégzésére, amelyekhez úgy véli, nem rendelkezik elegendő szakértelemmel.

- Más személyek vagy vagyontárgyaik veszélyeztetéséért, illetve a sérelmükre bekövetkezett balesetekért a készülék kezelője felel.

- Soha ne engedje meg senkinek a termék használatát, amíg nem győződött meg arról, hogy az illető elolvasta és megértette a használati utasítás tartalmát.

- Soha ne engedje, hogy gyermekek használják a terméket, vagy a gép közelében tartózkodjanak. Mivel a termék rugós leállítókapcsolóval van felszerelve, és enyhe mozgatással vagy az indítókarra kifejtett kis erővel is beindítható, bizonyos körülmények között kisgyermekek is elegendő erőt tudnak kifejteni a termék elindításához. Ez súlyos személyi sérüléshez vezethet. Ezért a gyertyapipát mindig húzza le a gyújtógyertyáról, ha nem tudja folyamatosan felügyelni a terméket.

- A termék gyermekektől elzárva tartandó.

- Soha ne használja a terméket, ha fáradt, ha szeszesitalt fogyasztott, vagy ha olyan gyógyszert szed, amely befolyásolhatja a látását, az ítélőképességét vagy a koordinációs képességét.

- Soha ne használjon olyan terméket, amely hibás. Végezze el a jelen használati utasításban előírt ellenőrzési, karbantartási és szervizműveleteket. Bizonyos karbantartási és szervizmunkákat szakembernek kell végrehajtania. Lásd a Karbantartás című fejezetben szereplő utasításokat.

- Soha ne használjon olyan terméket, amelynek eredeti konstrukcióján bármilyen módon is változtattak.

Biztonsági utasítások az üzemeltetéshez

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

- Ne használja a terméket szélsőséges időjárási körülmények között, például nagy hidegben illetve nagy melegben és/vagy párás éghajlaton.

- A hibás kés használata növeli a balesetveszélyt.

- Ügyeljen arra, hogy a munka közben se ember, se állat ne jöjjön 15 m-nél közelebb Önhöz.

- Vizsgálja meg környezetét, és győződjön meg róla, hogy sem ember, sem állat nem kerülhet kapcsolatba a termékkel.

- Ellenőrizze a munkaterületet. Távolítson el minden olyan tárgyat, amelyet a termék kivethet.

- Mindig gondoskodjon róla, hogy biztonságos és stabil munkahelyzetben dolgozzon.

- Amikor a motor működésben van, ne hagyja a gépet felügyelet nélkül.

- Ügyeljen rá, hogy keze és lába ne érhessen az egységhez, amikor a motor jár.

- Ha munka közben valami beszorul a kések közé, állítsa le a motort, és várja meg, amíg teljesen leáll. Csak ezután tisztítsa meg a késeket. Válassza le a gyertyapipát a gyújtógyertyáról.

- A motor leállítása után se a kezével, se a lábával ne érjen a vágóegységhez, amíg az teljesen le nem áll.

- Ügyeljen az ágakon lévő gallyakra, melyek vágás közben elrepülhetnek.

- Amikor fülvédőt visel, mindig figyeljen a figyelmeztető jelzésekre és hangokra. A motor leállítása után azonnal vegye le a fülvédőket.

- Csak akkor dolgozzon létrán, széken vagy más emelvényen, ha azt teljes mértékben rögzítette.

- Mindig két kézzel fogja a terméket. A terméket a teste előtt tartsa.

- Ha a termék bármilyen idegen tárgynak ütközik vagy rezegni kezd, azonnal állítsa le. Válassza le a gyertyapipát a gyújtógyertyáról. Ellenőrizze, hogy a termék nem sérült-e meg. Javítson ki minden sérülést.

- Az áramütés veszélyének elkerülése érdekében győződjön meg arról, hogy a gyújtógyertya-pipa és a gyújtáskábel nem sérült.

- Ellenőrizze, hogy az anyák és csavarok szorosan meg vannak-e húzva.

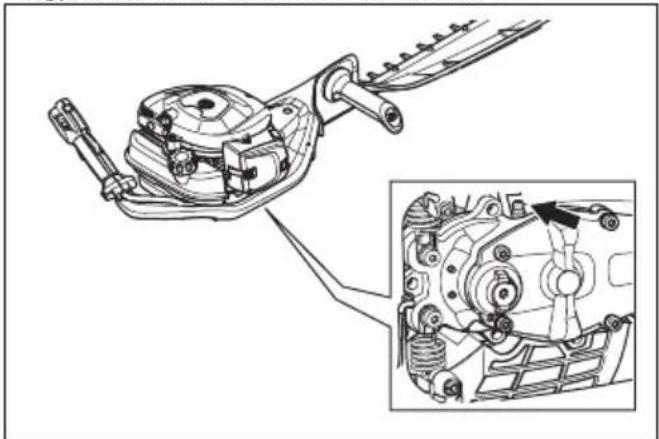

- Ügyeljen arra, hogy a sebességváltó kenése megfelelő legyen. Lásd: A sebváltóház kenése 187. oldalon.

- A sebességváltó a termék használata közben felforrósodik. Ne érjen a sebességváltóhoz, különben megégetheti magát.

- A gép beindítása előtt az összes burkolatot és védőlemezt fel kell szerelni.

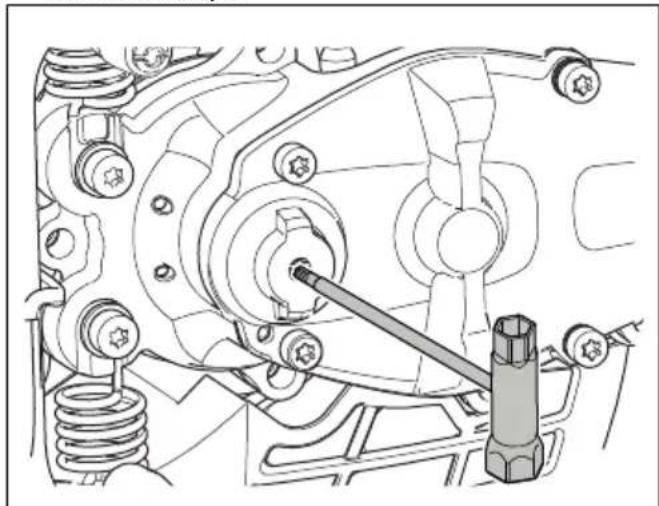

• Ha a pengék elakadnak, kiszabadításukhoz a kombinált kulccsal be kell nyúlni a sebességváltóba. Nyúljon be a kombinált kulccsal a fogaskerekek közé, és forgassa előre-hátra. Lásd: A kések ellenőrzése187. oldalon
• Mindig szerelje fel a vágóegység szállítási biztosítószerkezetét, ha nem használja a terméket.

Személyi védőfelszerelés

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A termék használata során viseljen jóváhagyott személyi védőfelszerelést. A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásában kérje a kereskedő segítségét.
• Használjon elegendő hangtompító hatással rendelkező, jóváhagyott fülvédőt. Hosszú távon a tartós zajártalom maradandó halláskárosodást okozhat.
• Használjon jóváhagyott védőszemüveget. Ha arcvédőt használ, jóváhagyott védőszemüveget is kell viselnie. Jóváhagyott védőszemüvegek azok, amelyek megfelelnek az ANSI Z87.1 (USA) illetve EN 166 (EU-országok) szabványoknak.

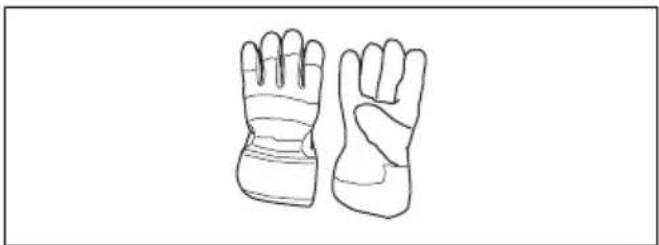

- Ha szükséges, viseljen kesztyűt – például a vágószerkezet felhelyezésekor, ellenőrzésekor vagy tisztításakor.

- Viseljen stabil, csúszásgátló talppal ellátott csizmát vagy cipőt.

• Viseljen sűrű szövésű anyagból készült ruházatot. Vastag, hosszú nadrágot és hosszú ujjú felsőrészt viseljen. Ne viseljen bő ruházatot, mert az beakadhat a gallyakba és a bokrok ágaiba. Ne viseljen ékszereket, rövidnadrágot, szandált, illetve ne legyen mezítláb. Igazítsa haját vállmagasság fölé.
• Tartson elsősegélykészletet a közelben.

Biztonsági eszközök a terméken

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne használjon olyan terméket, amelynek hibásak a biztonsági eszközei.
• Rendszeresen ellenőrizze a biztonsági eszközöket. A biztonsági eszközök meghibásodása esetén vegye fel a kapcsolatot a Husqvarna szervizműhellyel.

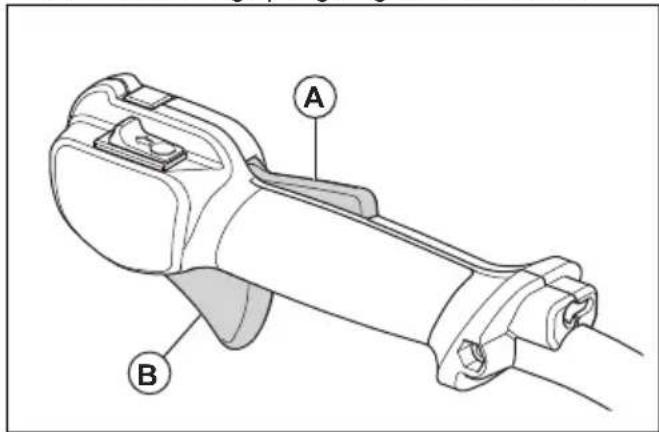

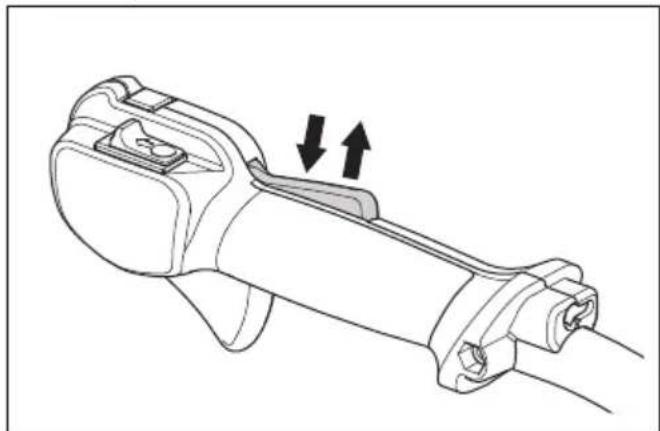

A gázadagoló reteszének ellenőrzése

1. Győződjön meg arról, hogy a gázadagoló retesze (A) és a gázadagoló (B) akadálymentesen mozog, a visszatérítő rugó pedig megfelelően működik.

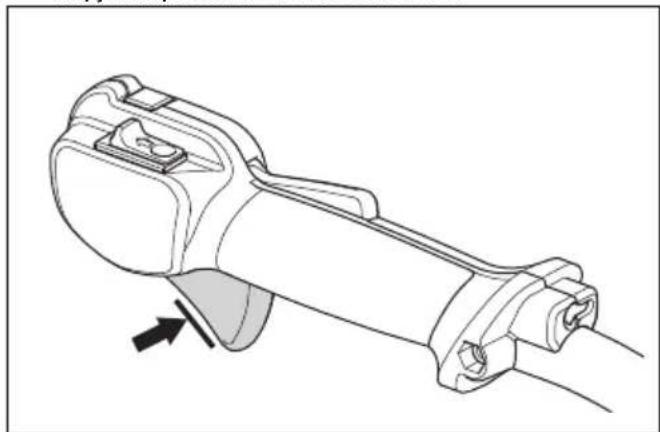

1. Nyomja le a gázadagoló reteszét, és győződjön meg arról, hogy a felengedése után visszatér alaphelyzetbe.

1. Ellenőrizze, hogy a reteszt elengedve a gázadagoló alapjárati pozícióban reteszelődik-e.

1. Indítsa be a terméket, és adjon teljes gázt.

2. Engedje el a gázadagolót, és győződjön meg róla, hogy a kések megállnak és mozdulatlanok maradnak.

FIGYELMEZTETÉS: Ha

a kések a gázadagoló alapjáratí helyzetében is mozognak, akkor be kell állítani a karburátor alapjáratí fordulatszámát. Lásd: Az alapjáratí fordulatszám beállítása 185. oldalon.

A leállítókapcsoló ellenőrzése

1. Indítsa be a motort.

2. Nyomja a leállítókapcsolót a stop pozícióba, és ellenőrizze, hogy a motor leállt-e.

FIGYELMEZTETÉS:

A leállítókapcsoló automatikusan visszaáll indítási helyzetbe. A véletlen beindítás elkerülése érdekében a termék összeállításakor vagy karbantartásakor távolítsa el a gyertyapipát a gyújtógyertyáról.

A kézvédő ellenőrzése

A kézvédő védelmet nyújt a kések okozta sérülésekkel szemben.

1. Állítsa le a motort.
2. Ellenőrizze, hogy a kézvédő megfelelően fel van-e szerelve.
3. Ellenőrizze, hogy nem található-e sérülés a kézvédön.

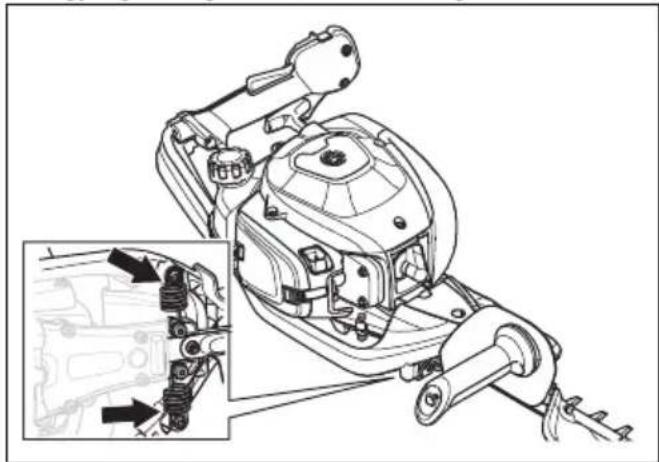

A rezgéscsillapító rendszer ellenőrzése

A rezgéscsillapító rendszer csökkenti a fogantyúk rezgését. A rezgéscsillapító egységek elválasztják egymástól a termék förészét és a fogantyúegységet.

1. Ellenőrizze, hogy az egységek nem sérültek-e meg vagy deformálódtak-e el.
2. Győződjön meg arról, hogy a rezgéscsillapító egységek megfelelően vannak-e rögzítve.

A hangfogó ellenőrzése

FIGYELMEZTETÉS:

Semmiképpen ne használjon olyan terméket, amelyiken nincs vagy hibás a hangfogó. A hibás kipufogódob megnövelheti a zajszintet és a tűzveszélyt. Ne használja a terméket szikrafogó háló nélkül vagy szakadt szikrafogó hálóval. Ha a szikrafogó háló megsérült, akkor ki kell cserélni.

FIGYELMEZTETÉS: A hangfogó működés közben felforrósodik, alapjárati fordulatszámon is.

VIGYÁZAT: Ha a szikrafogó háló gyakran eltömödik, ez annak lehet a jele, hogy csökkent a katalizátor teljesítménye. A hangfogó ellenőrzésével kapcsolatban forduljon a szakszervizhez. Egy eltömödött szikrafogó háló a termék túlmelegedéséhez,

valamint a henger és a dugattyú sérüléséhez vezet.

FIGYELMEZTETÉS: A hangfogó belső felületei rákkeltő vegyi anyagokat tartalmaznak. Ha a hangfogó meghibásodott, figyeljen, hogy ne érjen ezekhez az elemekhez.

A hangfogó minimálisra csökkenti a zajszintet, és elvezeti a kipufogógázokat a kezelő közeléből.

A katalizátorral ellátott hangfogó csökkenti a káros kipufogógázok mennyiségét.

1. Állítsa le a motort.
2. Keressen sérüléseket és deformációt.

3. Ellenőrizze, hogy a hangfogó megfelelően csatlakozik-e a termékhez.

4. Tisztítsa meg a szikrafogó hálót egy drótkefe segítségével.

A kések és a pengevédő ellenőrzése

A kések külső részei pengevédőként funkcionálnak. A pengevédő védelmet nyújt a vágásokkal szemben.

1. Állítsa le a motort, és győződjön meg arról, hogy a kések leálltak-e.
2. Távolítsa el a gyertyapipát a gyújtógyertyáról.
3. Vegyen fel védőkesztyűt.
4. Ellenőrizze, hogy a kés és a pengevédő nem sérült-e, vagy nem hajlott-e meg. A sérült vagy meghajlott kést és a sérült pengevédőt minden esetben ki kell cserélni.
5. Ellenőrizze, hogy a pengék és a pengevédő csavarjai szorosan meg vannak-e húzva.

Üzemanyaggal kapcsolatos biztonság

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

- Ne indítsa be a terméket, ha üzemanyag vagy motorolaj került rá. Távolítsa el a nem kívánt

üzemanyagot/motorolajat és hagyja megszáradni a terméket.

• Ha a kiömlött üzemanyag a ruhájára csöppent, öltözzön át azonnal.
• Ügyeljen arra, hogy ne kerüljön üzemanyag a testére, mert az sérülést okozhat. Ha üzemanyag került a testére, távolítsa el szappannal és vízzel.
• Ne indítsa be a motort, ha szivárog a motor. Vizsgálja meg rendszeresen a motort szivárgás szempontjából.
• Bánjon óvatosan az üzemanyaggal. Az üzemanyag gyúlékony, a gözei robbanásveszélyesek, ezért súlyos, akár végzetes sérülést is okozhat.
• Ne lélegezze be az üzemanyag gőzeit, egészségkárosodást okozhatnak. Gondoskodjon megfelelő légáramlásról.
• Az üzemanyag vagy a motor közelében ne dohányozzon.
• Az üzemanyag vagy a motor közelébe ne tegyen forró tárgyakat.
• Ne tankoljon járó motornál.
  • Várja meg a tankolással, amíg lehül a motor.
• Tankolás előtt nyissa meg lassan a tanksapkát, engedje ki óvatosan a nyomást.
• Ne beltérben tankoljon. A nem elegendő mértékű légáramlás fulladás vagy szén-monoxid miatt egészségkárosodást, akár halált is okozhat.
• Húzza meg teljesen az üzemanyagtartály sapkáját. Ha az üzemanyagtartály sapkája nincs meghúzva, tűzveszélyt okozhat.
• Beindítás előtt vigye a terméket legalább 3 m távolságra a tankolás helyétől.
• Ne töltse teljesen tele az üzemanyagtartályt. Hő hatására az üzemanyag kitágul. Hagyjon egy kis helyet az üzemanyagtartály tetejénél.

Biztonsági utasítások a karbantartáshoz

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Állítsa le a motort, és győződjön meg arról, hogy a vágószerkezet megállt-e. A karbantartás elvégzése előtt várja meg, amíg a termék lehül.
• A karbantartás megkezdése előtt vegye le a gyertyapipát.
• A motorból származó kipufogógázok szénmonoxidot tartalmaznak. A szén-monoxid egy szagtalan, mérgező, rendkívül veszélyes gáz, amely halált okozhat. Ne működtesse a járművet beltérben vagy zárt helyen.

• A motor kipufogógázai forróak, a gázokkal együtt akár szikrák is távozhatnak a motorból. Ne működtesse a terméket zárt helyiségben vagy gyúlékony anyagok közelében.

• A gyártó által nem jóváhagyott tartozékok és változtatások súlyos sérülést vagy halált okozhatnak. Ne végezzen módosításokat a terméken. Mindig eredeti tartozékokat használjon.

• Megnövekszik a személyi sérülés és a termék károsodásának kockázata, ha nem végez rendszeresen karbantartást, vagy azt helytelenül végzi.

• Csak a használati utasítás által javasolt karbantartási feladatokat végezze el. Minden egyéb szervizelési munkát hagyjon egy jóváhagyott Husqvarna szervizműhelyre.

• Végeztesse a termék rendszeres szervizelését hivatalos Husqvarna szervizműhellyel.
• A sérült, kopott vagy törött alkatrészt cserélje ki.

Üzemeltetés

Bevezető

FIGYELMEZTETÉS: A termék használata előtt figyelmesen olvassa el a biztonságról szóló fejezetet.

Üzemanyag

A termékben kétütemű motor működik.

VIGYÁZAT: A nem megfelelő üzemanyag használata a motor károsodásához vezethet. Benzin és kétütemű motorolaj keverékét használja üzemanyagként.

Előkevert üzemanyag

- A jó teljesítmény és a motor élettartamának megnövelése érdekében előkevert Husqvarna alkilüzemanyagot használjon. Ez az üzemanyagtípus kevesebb a hagyományos üzemanyagokhoz képest kevesebb vegyszert tartalmaz, így a kipufogó károsanyag-kibocsátása is mérséklődik. Az égés után visszamaradó anyagok mennyisége ezen üzemanyag esetében kevesebb, ami tisztább állapotban tartja a motor alkotóelemeit.

Az üzemanyag keverése

Benzin

- Jó minőségű, legfeljebb 10% etanolt (E10) tartalmazó, ólmozatlan benzint használjon.

VIGYÁZAT: Ne használjon 90 RON/87 AKI értéknél alacsonyabb oktánszámú benzint. Alacsonyabb oktánszám esetén kopogás jelentkezhet a motorban, ami a motor károsodását okozhatja.

Kétütemű motorhoz való olaj

• A legjobb eredmények és teljesítmény érdekében használjon Husqvarna kétütemű motorolajat.
• Ha nem áll rendelkezésre Husqvarna kétütemű motorolaj, használjon más jó minőségű, léghütéses motorokhoz készült kétütemű olajat. A megfelelő

olaj kiválasztását illetően forduljon az illetékes szakszervizhez.

VIGYÁZAT: Ne használjon vízhütéses külső motorokhoz való kétütemű motorolajat (más néven „outboard” olajat). Soha ne használjon négyütemű motorokhoz való olajat.

Benzin és kétütemű olaj összekeverése

Benzin, liter Kétütemű olaj,	liter
	2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

VIGYÁZAT: Kisebb mennyiségű üzemanyag kikeverésekor fennáll a veszélye, hogy az apróbb hibák jelentősen befolyásolják a keverési arányt. A helyes keverési arány érdekében gondosan mérje ki a keverékhez adagolandó olaj mennyiségét.

1. Töltse bele a benzin felét egy üzemanyaghoz való, tiszta tartályba.

2. Töltse be a teljes olajmennyiséget.

3. Rázza össze az üzemanyag-keveréket.

4. Öntse bele a benzin megmaradó részét a tartályba.
5. Óvatosan rázza össze az üzemanyag-keveréket.

VIGYÁZAT: Ne keverjen be 1 havi adagnál több üzemanyagot egyszerre.

Az üzemanyagtartály feltöltése

FIGYELMEZTETÉS: Biztonsága érdekében tartsa be az alábbi eljárást.

1. Állítsa le a motort, és várja meg, amíg lehül.
2. Tartsa tisztán az üzemanyagtartály sapkájának környékét.

1. Rázza össze a tartályt, és győződjön meg róla, hogy az üzemanyag megfelelően összekeveredett-e.
2. Lassan távolítsa el az üzemanyagtartály sapkáját, hogy kiengedje a nyomást.
3. Töltse fel az üzemanyagtartályt.

VIGYÁZAT: Ügyeljen arra, hogy ne töltsön túl sok üzemanyagot az üzemanyagtartályba. Hő hatására az üzemanyag kitágul.

1. Húzza meg óvatosan az üzemanyagtartály sapkáját.
2. Távolítsa el a kiömlött üzemanyagot a termékről és környékéről.
3. A motor beindítása előtt, vigye el a terméket a tankolás helyétől és forrásától legalább 3 m távolságra.

Megjegyzés: Ha szeretné megtudni, hogy az üzemanyagtartály hol van a terméken, lásd: A termék áttekintése176. oldalon.

A levélgyűjtő és a vágócsúcsvédő felszerelése

1. Távolítsa el a 8 darab külső anyát a késen található csavarokról.

2. Illessze a levélgyűjtőt a 8 csavarra. A levélgyűjtő a terméken való elhelyezkedéséért lásd: A termék áttekintése176. oldalon.

3. Helyezze a vágócsúcsvédőt a kés csúcsán található 2 csavarra.

4. Szerelje fel a 8 anyát a csavarokra.
5. Húzza meg az anyákat 7 Nm nyomatékkal.

A termék hideg motorral való elindítása

1. Húzza a szívatókart szívató állásba.

1. Nyomja meg körülbelül 6 alkalommal az üzemanyagpumpát, amíg el nem kezd üzemanyaggal telítődni. Az üzemanyagpumpát nem szükséges teljes mértékben megtölteni.
2. Nyomja a géptestet bal kézzel a talajnak. Ne lépjen rá a termékre.
3. A jobb kezével húzza lassan az indítózsinór fogantyúját addig, amíg ellenállást nem érez, majd húzza meg gyorsan, teljes erővel.

FIGYELMEZTETÉS: Ne tekerje az indítózsinórt a keze köré.

VIGYÁZAT: Ne húzza ki teljesen az indítózsinórt, és ne engedje el a berántókötél fogantyúját.

1. Addig húzza az indítózsinórt, amíg a motor be nem indul, majd nyomja a szívatókart az eredeti pozíciójába.

FIGYELMEZTETÉS: A motor beindulásakor a kések mozogni kezdenek.

1. Addig húzza az indítózsinór fogantyúját, amíg a motor be nem indul.
2. A gázadagoló megnyomásával majd elengedésével állítsa a motort alapjárati fordulatszámra.
3. A gázadagolót fokozatosan lenyomva növelje a motorfordulatszámot.
4. Ellenőrizze, hogy a motor egyenletesen jár-e.

A termék meleg motorral való elindítása

1. Nyomja a géptestet bal kézzel a talajnak. Ne lépjen rá a termékre.
2. A jobb kezével húzza lassan az indítózsinór fogantyúját addig, amíg ellenállást nem érez, majd húzza meg gyorsan, teljes erővel. Addig folytassa, amíg a motor be nem indul.

Megjegyzés: A termék beindításával kapcsolatos további információkért lásd: A termék hideg motorral való elindítása183. oldalon.

A termék leállítása

- A motor leállításához állítsa a leállítókapcsolót a stop pozícióba.

VIGYÁZAT: A leállítókapcsoló automatikusan visszaáll üzemelési helyzetbe.

A termék működtetése

1. Az oldalak vágását kezdje a talajról, majd mozgassa felfelé a terméket a sövény mentén. Ügyeljen rá, hogy a géptest ne érjen a sövényhez.

FIGYELMEZTETÉS: Ügyeljen rá, hogy a vágófelszerelés elülső része ne érjen a talajhoz.

1. A fordulatszámot a munkaterhelésnek megfelelően állítsa be.
2. Tartsa a terméket a testéhez közel, így stabil testtartást vehet fel.

1. Legyen körültekintő, és lassan működtesse a terméket.

Karbantartás

Bevezető

FIGYELMEZTETÉS: A termék karbantartása előtt olvassa el és értelmezze a biztonsággal foglalkozó fejezetet.

Karbantartási terv

Karbantartás	Működte-tés előtt	40 üze-móra után	100 üze-móra után
Tisztítsa meg a külső felületeket. Minden használat után.
Tisztítsa meg a hangfogót, a kipufogócsövet és a motort a levelektől, szennye-ződésektől és a felesleges kenőanyagtól.	Minden használat után.
Győződjön meg arról, hogy a vágófelszerelés alapjárati fordulatszámon nem mozog.	X
Ellenőrizze a leállítókapcsolót. X
Keressen sérülést és repedést a vágófelszerelésen és a vágófelszerelés védő-burkolatán. Ha sérült, cserélje ki.	X
Keressen sérülést és repedést a kézvédőn. Ha sérült, cserélje ki. X
Ellenőrizze a gázadagoló reteszét és a gázadagolót. X
Keressen szivárgást a motoron, az üzemanyagtartályon és az üzemanyag-veze-tékeken.	X
Húzza meg a csavarokat és az anyákat. X
Ellenőrizze, hogy az üzemanyagszűrő nincs-e elszennyeződve, és hogy az üzemanyag-vezetéken nincsenek-e repedések vagy egyéb sérülések. Ha szük-séges, cserélje ki.	X
Keressen sérülést az indítón és az indítózsinóron. X
Légszűrő tisztítása. Szükség esetén cserélje ki. X
Keressen sérülést és repedést a rezgéscsillapító egységeken. X
Ellenőrizze a gyújtógyertyát – to A gyújtógyertya ellenőrzése. 186. oldalon.		X
Tisztítsa ki a hűtőrendszert. X
Tisztítsa meg a porlasztó külsejét és környezetét. X
Tisztítsa meg vagy cserélje a szikrafogó hálót. X
Tisztítsa meg az üzemanyagtartály belső felületét. X
Ellenőrizze a gyújtógyertyát. X
Ellenőrizze, hogy a sebváltóház fel van-e töltve zsírral. X

Az alapjárati fordulatszám beállítása

1. Tisztítsa meg a levegőszűrót és szerelje fel a levegőszűrő fedelét.

2. Indítsa el a terméket – lásd: A termék hideg motorral való elindítása 183. oldalon.

3. Csavarja a T jelzésű alapjárat-beállító csavart az óramutató járásával megegyező irányba, amíg a vágófelszerelés mozogni nem kezd.

1. Csavarja a T csavart az óramutató járásával ellenkező irányba addig, amíg a vágófelszerelés forgása le nem áll.

FIGYELMEZTETÉS: Ha az alapjárati fordulatszám beállításakor a vágófelszerelés tovább működik, forduljon a legközelebbi szakszervizhez. Ne használja a terméket addig, amíg az nincs megfelelően beállítva vagy megjavítva.

Megjegyzés: Az alapjárati fordulatszám akkor van helyesen beállítva, ha a motor minden helyzetben egyenletesen jár. Az ajánlott alapjárati fordulatszámmal kapcsolatban lásd: Műszaki adatok188. oldalon.

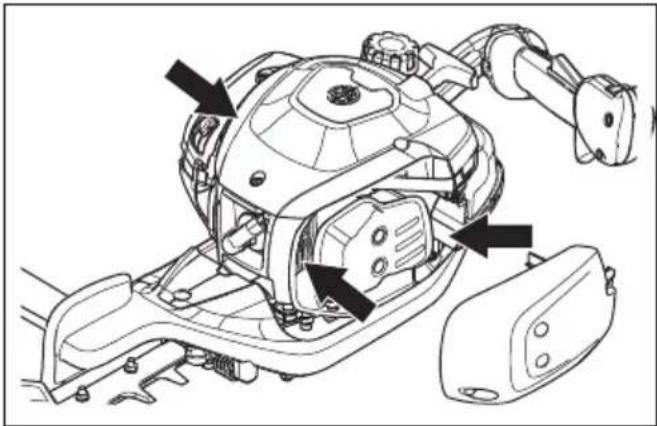

A hütörendszer kitisztítása

A hütörendszer alacsonyan tartja a motor hőmérsékletét. A hütörendszer magában foglalja a hengeren lévő hütőbordákat és az indítószerkezet házát.

VIGYÁZAT: A levelek könnyedén eltömíthetik az üzemanyagtartály és a forgattyúház között lévő levegőbeömlő nyílást. Tisztítsa meg teljesen a levegőbeömlő nyílást.

1. Tisztítsa meg kefével a hütörendszert hetente egyszer, illetve szükség esetén ennél gyakrabban.
2. Ellenőrizze, hogy nem szennyeződött-e a hűtőrendszer, illetve nincs-e eltömődve.

A gyújtógyertya ellenőrzése.

VIGYÁZAT: Használja mindig az előírt típusú gyújtógyertyát. A nem megfelelő gyújtógyertya károsíthatja a terméket.

• Vizsgálja meg a gyújtógyertyát, ha gyenge a motor, nehezen indul, vagy egyenetlen az alapjárata.
• A gyújtógyertya elektródái közötti lerakódások kialakulásának csökkentése érdekében tartsa be az alábbi utasításokat:

a) gondoskodjon az alapjárati fordulatszám megfelelő beállításáról;
b) gondoskodjon a megfelelő üzemanyagkeverékröl;
c) gondoskodjon a levegőszűrő tisztaságáról.

- Ha a gyújtógyertya piszkos, tisztítsa meg, és ellenőrizze, hogy a szikraköz megfelelő-e, lásd: Műszaki adatok188. oldalon.

- Szükség esetén cserélje ki a gyújtógyertyát.

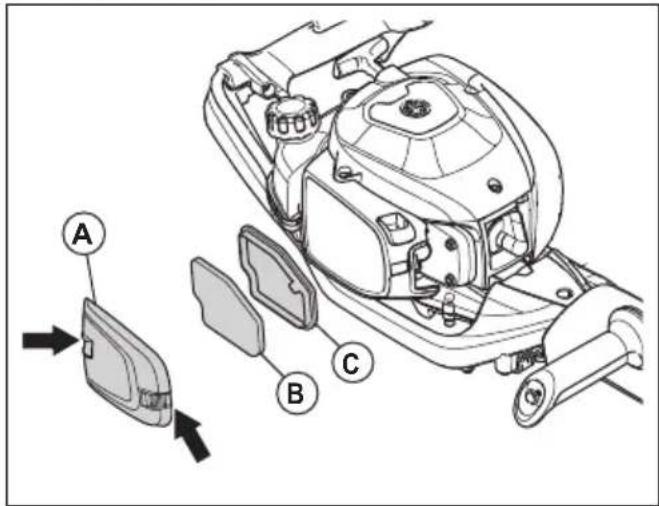

A levegőszűrő tisztítása

Rendszeresen tisztítsa meg a levegőszűrőt a szennyeződéstől és a portól. Ezzel megelőzheti a karburátor működési hibáit, az indítási problémákat, a motorteljesítmény csökkenését, a motor alkatrészeinek kopását és a szokásosnál nagyobb üzemanyag-fogyasztást.

1. Vegye le a levegőszűrő fedelét (A).
2. Vegye le a szivacsszüröt (B) és a filcszüröt (C) a szűrökeretről.

1. Cserélje ki a filcszüröt (C).
2. Meleg, szappanos víz segítségével tisztítsa meg a szivacsszűrőt (B).

Megjegyzés: A hosszú ideje használt levegőszűrőt nem lehet teljesen kitisztítani. Rendszeresen cserélje ki a levegőszűrőt, és minden esetben cserélje ki a meghibásodott levegőszűrőt.

1. Győződjön meg arról, hogy a szivacsszűrő (B) teljesen megszáradt-e.

2. Tegyen légszürőolajat a szivacsszüröre (B). Lásd: Olaj felvitele a habszivacs levegőszüröre187. oldalon

3. Tisztítsa meg a légszűrő fedelének (A) belső felületét. Ezt sürített levegő vagy egy kefe segítségével végezheti el.

Olaj felvitele a habszivacs levegőszűrőre

VIGYÁZAT: Mindig speciális

Husqvarna légszűrőolajat használjon. Ne használjon másféle olajat.

FIGYELMEZTETÉS: Vegyen fel védőkesztyűt. A légszűrőolaj bőrirritációt okozhat.

1. Tegye be a habszivacs levegőszűrőt egy műanyag tasakba.
2. Tegyen olajat a műanyag tasakba.
3. Dörzsölje át a műanyag tasakot, hogy az olaj egyenletesen átitassa a habszivacs levegőszűrőt.
4. Még a műanyag tasakban nyomkodja ki a habszivacs levegőszűrőből a felesleges olajat.

A sebváltóház kenése

• Használjon speciális Husqvarna zsírt. Az ajánlott zsírral kapcsolatos további információkért forduljon az illetékes szakszervizhez.
  • Vigye fel a zsírt a zsírzószemen keresztül.

VIGYÁZAT: Ne töltse fel teljesen a sebváltóházat.

A kések tisztítása és kenése

1. A termék használata előtt és után tisztítsa meg a késeket a nemkívánatos anyagoktól.
2. Hosszú időtartamú tárolás előtt kenje be a késeket kenőanyaggal.

Megjegyzés: Az ajánlott tisztítószerekkel és kenőanyagokkal kapcsolatos további információkért forduljon az illetékes szakszervizhez.

A kések ellenőrzése

1. Távolítsa el a sebváltóházon lévő sapkát.
2. Ellenőrizze, hogy a pengék szabadon forognak-e. Helyezze a kombinált kulcsot a sebváltóházba, majd fordítsa el az óramutató járásával egyező és ellentétes irányba.

1. Ellenőrizze, hogy nem található-e sérülés vagy deformáció a kések élein.
2. A késeken lévő sorjákat reszelő segítségével távolíthatja el.

Szállítás, tárolás és ártalmatlanítás

Szállítás és raktározás

- Tárolás előtt mindig várja meg, amíg a termék lehül.

- A termék és az üzemanyag tárolásához és szállításához győződjön meg róla, hogy nincsenek szivárgások vagy gözök. Szikra vagy nyílt láng, például elektromos készülékektől vagy kazánoktól, tüzet okozhat.

- Mindig engedélyezett tartályokat használjon az üzemanyag tárolására és szállítására.

- Szállítás vagy hosszú távú tárolás előtt ürítse ki az üzemanyagot a termékből. A felesleges üzemanyagot adja le egy erre kijelölt gyűjtőponton.

- Szállításhoz és tároláshoz helyezze fel a szállítási biztosítószerkezetet.

- Távolítsa el a gyertyapipát a gyújtógyertyáról.

- Szállításkor rögzítse a terméket. Győződjön meg arról, hogy nem tud elmozdulni.

- Hosszú távú tárolás előtt tisztítsa meg a terméket és végezzen rajta karbantartást.

Műszaki adatok

Műszaki adatok

	522HS75X 522HSR75X
Motor
Hengerürtartalom, cm3	21,7 21,7
Alapjárati fordulatszám, ford/perc 3000 3000
Javasolt maximális fordulatszámot, ford/perc 9200 9200
Legnagyobb motorteljesítmény az ISO 8893 szerint, kW/hp @ rpm	0,6/0,8 @ 7800 0,6/0,8 @ 7800
Katalizátoros hangtompító lgen lgen
Gyújtásrendszer
Gyújtógyertya NGK CMR6A NGK CMR6A
Elektródahézag, mm 0,5 0,5
Üzemanyag
Üzemanyagtartály ürtartalma, l/cm3	0,45/450 0,45/450
Tömeg
Üzemanyag nélkül, kg 5,0 5,0
Zajkibocsátás 34
Hangteljesítményszint, mért dB (A) érték 101 101
Hangteljesítményszint, garantált , LWA dB (A) 102 102
Zajszintek ^35
A kezelő hallószervére gyakorolt, EN ISO 10517 szerint mért hangnyomásszint, dB(A)	93 93
Rezgésszintek ^36
Az EN ISO 10517 szerint mért ekvivalens rezgésszintek ( a_hv,eq ) a fogantyúknál, m/s ^2 :
Jobb/bal oldali fogantyú, m/s ^2	2,9/1,8 2,2/2,1
Kések
Típus Egyélű Egyélű
Vágáshossz, mm 750 750
Vágási sebesség, vágás/perc 4400 3200

EK megfelelőségi nyilatkozat

EU megfelelőségi nyilatkozat

A Husqvarna AB, SE-561 82 Huskvarna, Sweden (tel.: [phone]), a saját felelősségére kijelenti, hogy a termék:

Leírás Sövénynyíró
Márka Husqvarna
Típus/modell 522HS75X, 522HSR75X
Megjelölés 2022-as és újabb sorozatszámok

teljes mértékben megfelelnek a következő EU-irányelveknek és szabályozásoknak:

Szabályozás Leírás
2006/42/EK „gépre vonatkozó”
2014/30/EU „elektromágneses megfelelőségre vonatkozó”
2000/14/EK „környezeti zajkibocsátásra vonatkozó”
2011/65/EU	„az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozására vonatkozó”

valamint hogy az alábbi szabványok és/vagy műszaki előírások kerültek alkalmazásra: EN ISO 12100:2021, CISPR 12:2009, EN ISO 10517:2009/A1:2013, EN IEC 63000:2018

Bejelentett tanúsítási szervezet: A 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Svédország igazolja a bizottság 2000/14/EK irányely VI. mellékletében meghatározott megfelelőségértékelési eljárásnak való megfelelést.

Certificate number: SEC/18/2519-522HS75X, 522HSR75X

A zajkibocsátásra vonatkozó tájékoztatást illetően tekintse át a következőt: Műszaki adatok188. oldalon.

Huskvarna, 2022-06-30

Stefan Holmberg, K+F igazgató, Technológiai menedzsment, Husqvarna AB

A műszaki dokumentációk felelőse

$$ \mathrm {S h o t} = \mathrm {J h u l a n} $$

UK megfelelőségi nyilatkozat

A Husqvarna AB, SE-561 82 Huskvarna, Sweden (tel.: [phone]), a saját felelősségére kijelenti, hogy a termék:

Leírás Sövénynyíró
Márka Husqvarna
Típus/modell 522HS75X, 522HSR75X
Megjelölés 2022-as és újabb sorozatszámok

teljes mértékben megfelelnek a következő egyesült királyságbeli szabályozásoknak:

Leírás

The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 (Az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásával kapcsolatos szabályozások (2012))

The Supply of Machinery (Safety) Regulations 2008 (A gépekkel kapcsolatos (biztonsági) szabályozások meghatározása (2008))

The Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, schedule 9 (A kültéren használt berendezések környezeti zajkibocsátásával kapcsolatos szabályozások, 9. ütemterv (2001))

Electromagnetic Compatibility Regulations 2016 (Elektromágnesességi megfelelőséggel kapcsolatos szabályozások (2016))

valamint hogy az alábbi szabványok és/vagy műszaki előírások kerültek alkalmazásra: EN ISO 12100:2021, CISPR 12:2009, EN ISO 10517:2009/A1:2013, EN IEC 63000:2018

Jóváhagyott testület: A 0888, HORIBA MIRA Certification Ltd. Watling Street, Nuneaton, Warwickshire, CV10 0TU, Egyesült Királyság tanúsított megfelelőségi vizsgálatot végzett a 2001. évi kültéri zajvédelmi rendeletekkel összhangban, az alábbi megfelelőségértékelési eljárásnak megfelelően: 9. ütemterv.

A zajkibocsátásra vonatkozó tájékoztatást illetően tekintse át a következőt: Műszaki adatok188. oldalon.

Huskvarna, 2022-06-30

Stefan Holmberg, K+F igazgató, Technológiai menedzsment, Husqvarna AB

A műszaki dokumentációk felelőse

UK Importer:

Husqvarna UK Ltd
