522HS75X - Põõsasaagid HUSQVARNA - Tasuta kasutusjuhend

Toote tüüp	Termiline hekilõikur
Bränd	Husqvarna
Mudel	522HS75X
Mootor	2-taktiline, 21,7 cm³, pliivaba bensiin + 2-takti õli (50:1)
Maksimaalne võimsus	0,6 kW / 0,8 hj 7 800 p/min juures
Tühikäik	3 000 p/min
Soovitatav maksimaalne pööre	9 200 p/min
Lõikepikkus	750 mm
Lõikekiirus	4 400 lõiget/min
Kaal (ilma kütuseta)	5,0 kg
Kütusepaagi maht	0,45 L
Garanteeritud helivõimsuse tase	102 dB(A)
Helirõhu tase (operaator)	93 dB(A)
Vibratsioon parem/vasak käepide	2,9 / 1,8 m/s²
Süüteküünal	NGK CMR6A, vahe 0,5 mm
Summuti katalüsaatoriga	Jah
Vibratsioonivastane süsteem	Jah
Gaasipäästiku lukustus	Jah
Tagasilöögikaitse	Jah
Käigukasti määrimine	Husqvarna spetsiaalne määre, läbi määrimisnipli
Terade puhastamine	Pärast iga kasutamist, määrimine enne pikaajalist hoiustamist

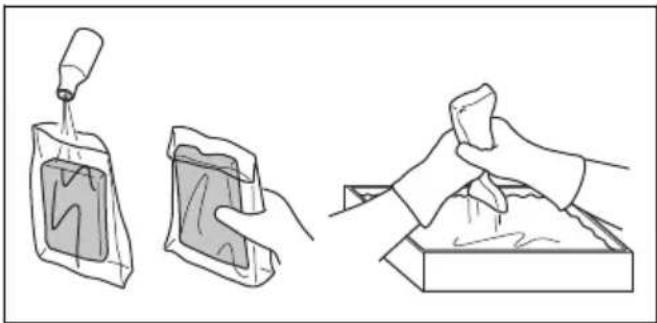

Õhufiltri hooldus	Vahtfilter puhastatav seebivees ja õlitav, viltfilter vahetatav

Korduma kippuvad küsimused - 522HS75X HUSQVARNA

Milline on soovitatav kütusesegu Husqvarna 522HS75X jaoks?

Kahetaktiline mootor vajab segu pliivabast bensiinist (oktaanarv >= 90 RON) ja 2% kahetaktilisest õlist (50:1). Kasutage eelistatult Husqvarna õli või kvaliteetset õli õhkjahutusega mootoritele. Ärge kasutage päramootori ega neljataktiliste mootorite õli.

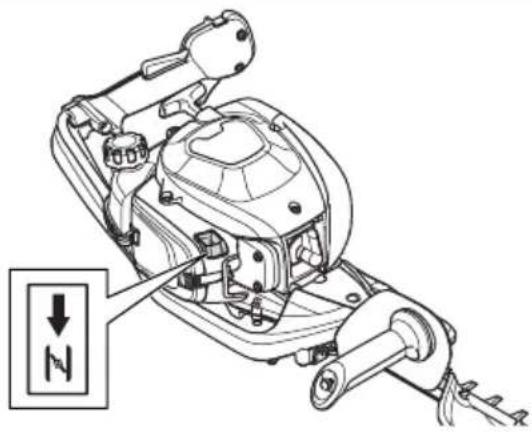

Kuidas käivitada külma hekilõikurit Husqvarna 522HS75X?

Tõmmake stardiseadistaja käivitusasendisse. Vajutage kuus korda prime-pumpa. Asetage seade maapinnale, hoidke seda ühe käega ja tõmmake starteri käepidet aeglaselt, kuni tunnete takistust, seejärel tõmmake järsult. Kui mootor käivitub, lükake stardiseadistaja tagasi. Laske enne gaasi andmist tühikäigul töötada.

Kuidas käivitada kuum mootor?

Asetage seade maapinnale, hoidke seda kindlalt. Tõmmake starteri käepidet kiiresti ja tugevalt, kuni mootor käivitub. Kui mootor on kuum, pole stardiseadistajat vaja.

Kuidas mootorit seisma panna?

Lükake seiskamislüliti (punane nupp) seiskamispositsiooni. Mootor seiskub kohe. Pange tähele, et nupp naaseb automaatselt tööasendisse; pikaajalise seiskamise või hoolduse korral eemaldage süüteküünla kork.

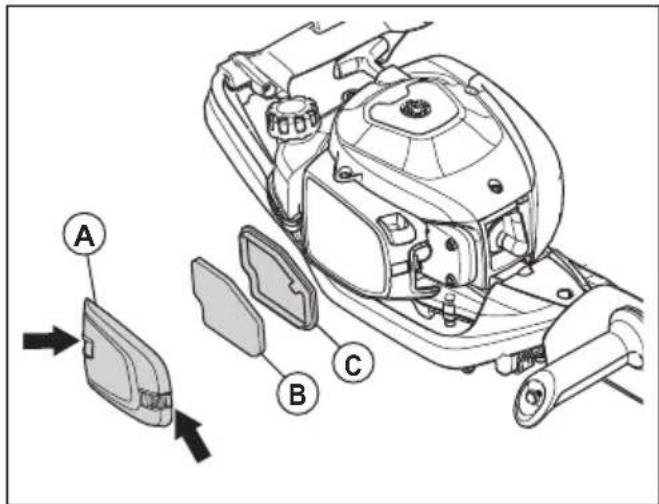

Kui sageli tuleb õhufiltrit puhastada?

Puhastage õhufiltrit regulaarselt, eriti pärast iga kasutamist tolmustes tingimustes. Eemaldage kate, võtke vahtfilter välja ja peske seda seebises soojas vees. Kuivatage hästi, seejärel õlitage spetsiaalse õhufiltri õliga. Vahetage viltfilter, kui see on määrdunud.

Kuidas määrida terasid ja käigukasti?

Määrige terasid õli või soovitatava määrdeainega pärast iga kasutamist ja enne pikaajalist hoiustamist. Käigukasti jaoks kasutage Husqvarna spetsiaalset määret läbi määrimisnipli. Ärge täitke karterit täielikult.

Kuidas kontrollida ja vahetada süüteküünalt?

Kontrollige süüteküünalt, kui mootoril on vähe võimsust või on raske käivitada. Kasutage süüteküünalt NGK CMR6A vahega 0,5 mm. Puhastage või vahetage vajadusel välja. Keerake käsitsi ja seejärel veerand pööret mutrivõtmega.

Millised on olulised ohutusmeetmed?

Kandke alati kaitsevahendeid (näokaitse, kindad, saapad, kõrvaklapid). Hoidke toodet kahe käega, hoidke ohutuskaugust 15 m inimestest. Ärge töötage redelil. Enne terade puhastamist lülitage mootor välja. Kasutage heakskiidetud varustust.

Kuidas hoiustada hekilõikurit Husqvarna 522HS75X?

Tühjendage kütusepaak, laske mootoril töötada kuni seiskumiseni, seejärel laske jahtuda. Puhastage seade, määrige terad, kinnitage transpordikaitse ja eemaldage süüteküünla kork. Hoida kuivas kohas, lastele kättesaamatus kohas.

Kust leida varuosi ja dokumentatsiooni?

Originaalvaruosad on saadaval volitatud Husqvarna edasimüüjate juures. Täielik juhend (396 lehekülge) on tasuta allalaaditav PDF-vormingus saidil notice-facile.com. Samuti saate esitada küsimusi tootelehel.

KASUTUSJUHEND 522HS75X HUSQVARNA

Transportimine, hoiulepanek ja utiliseerimine....125

Tehnilised andmed.... 125

EÜ vastavusdeklaratsioon.... 127

Sissejuhatus

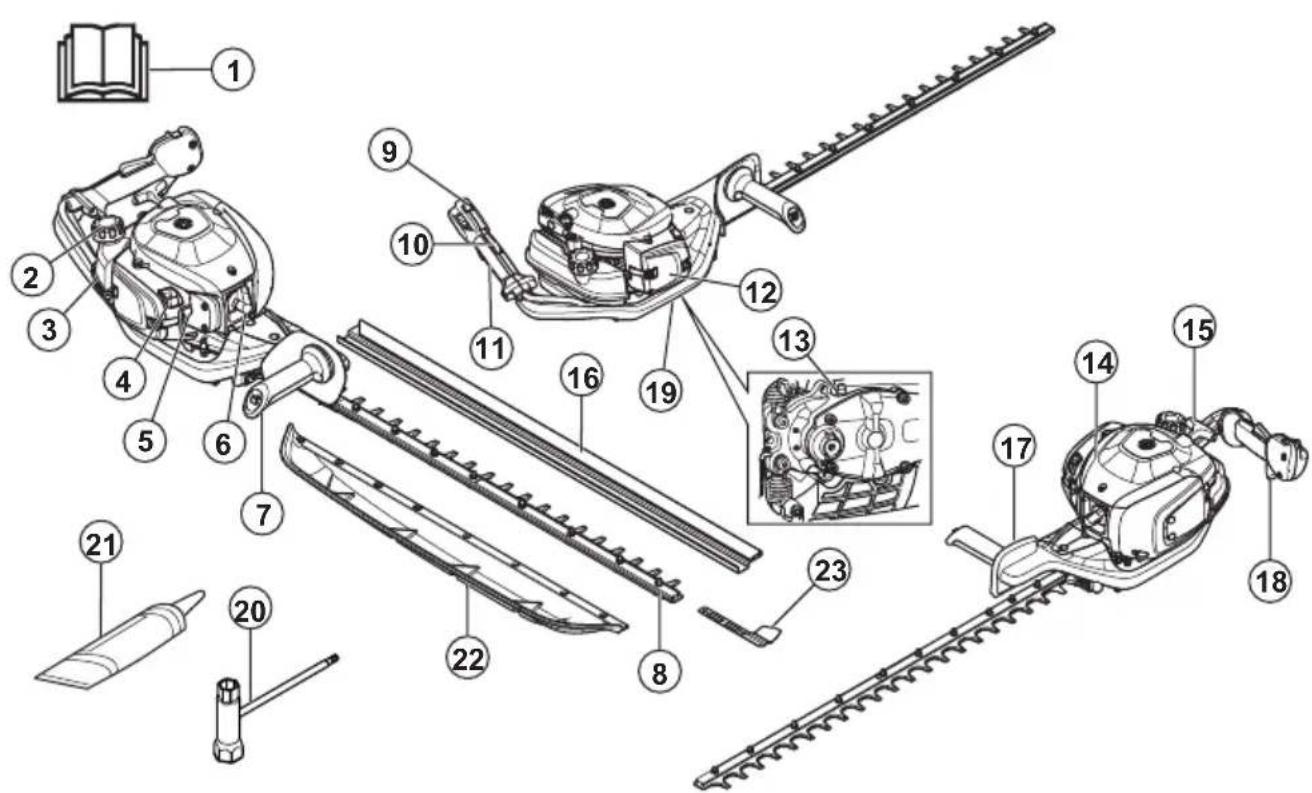

Seadme tutvustus

1. Kasutusjuhend
2. Kütusepaagi kork
3. Kütusepaak
4. Öhuklapp
5. Kütusepump
6. Süütepea ja süüteküünal
7. Esikäepide
8. Lõiketera
9. Seiskamislüliti
10. Gaasihoovastiku nupu lukk
11. Tagumine käepide
12. Ōhufiltri kaas
13. Määrdenippel
14. Silindri kate
15. Käivitusnööri käepide

16. Transportkaitse

17. Käekaitse

18. Gaasihoovastiku nupp
19. Ülekanne
20. Lehtsilmusvõti
21. Määrdetuub
22. Lehekogur
23. Lõiketera otsakaitse

Toote kirjeldus

See toode on sisepõlemismootoriga hekilõikur.

Kasutusotstarve

Kasutage toodet okste ja raagude lõikamiseks. Ärge kasutage toodet muude tööde tegemiseks.

Sümbolid tootel

Stop.

Olge ettevaatlik ja kasutage toodet öigesti. Toode vöib tekitada kasutajale vöi teistele raske vöi surmava kehavigastuse.

Enne toote kasutamist lugege kasutusjuhend hoolikalt läbi ja veenduge, et köik juhised oleksid täiesti arusaadavad.

Kasutage heakskiidetud kõrvaklappe ja kaitseprille.

Kandke heakskiidetud kaitsekindaid.

Kandke vastupidavaid libisemiskindlaid jalanõusid.

Tühikäigu reguleerimiskruvi.

Müraemissioonile viitav keskkonnasilt vastavalt ELi ja UK direktiividele ja määrustele ja Uus Lõuna-Walesi õigusaktile „Protection of the Environment Operations (Noise Control) Regulation 2017“. Toote garanteeritud helivõimsuse taseme andmed leiate jaotisest Tehnilised andmed lk 125 ja sildil.

See toode vastab kehtivatele EÜ direktiividele.

See toode vastab kehtivatele UK direktiividele.

aaaannxxxx Mudeli andmesilt näitab seerianumbrit. aaaa on tootmisaasta ja nn on tootmisnädal.

Märkus: Ülejäänud seadmel toodud sümbolid/tähised vastavad teatud riikides kehtivatele sertifitseerimisnõuetele.

Euro V heitmed

HOIATUS: Mootori igasugune modifitseerimine, muutmine või rikkumine tühistab toote EL-i tüübikinnituse.

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised ohutuseeskirjad

HOIATUS: Enne toote kasutamist lugege läbi järgnevad hoiatused.

• Toode võib olla ohtlik, kui seda kasutatakse hooletult või valesti, ning võib põhjustada isegi eluohtlikke vigastusi. Väga tähtis on, et loeksite selle kasutusjuhendi hoolikalt läbi.
• Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete

meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kahjustuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle toote kasutamist nõu oma arsti ja implantaadi valmistajaga.

• Tugeva vibratsiooniga töötamine võib põhjustada vereringe- või närvikahjustusi, eriti neil, kel on vereringehäireid. Pöörduge arsti poole, kui ilmneb nähte, mis võivad olla vibratsioonist põhjustatud. Sellisteks nähtudeks on näiteks tundetus, surin, torkiv tunne, valu, nõrkus, muutused nahavärvis või naha seisukorras. Nimetatud nähtused esinevad tavaliselt sõrmedes, käelabades ja randmetes. Oht on suurem külma korral.
• Kui olukord on teile tundmatu, katkestage töö ja paluge spetsialistidelt abi ja nõu. Võta ühendust edasimüüja või hoolduspunktiga. Ärge tehke tööd, milleks teil puudub väljaõpe või kogemused.
• Ärge unustage, et seadme kasutaja vastutab seadmest tingitud ohtude ja önnetuste ning varakahjude eest.
• Ärge lubage kellelgi toodet kasutada enne, kui olete kindel, et ta on kasutamisõpetuse sisust aru saanud.
• Ärge laske lapsi seadme lähedale ega seadet kasutada! Kuna seadmel on vedruga käivitus- ja seiskamislüliti ning seda saab väikesel kiirusel kerge vaevaga käivituskäepidemest käivitada, võib mõnikord ka laps suuta seadme käima panna. See tähendab raskete vigastuste tekke ohtu. Sellepärast tuleb seadmelt eemaldada süütepea, kui seade jääb valveta.
• Hoidke toodet lastele kättesaamatus kohas.
• Ärge kunagi töötage tootega, kui olete väsinud, alkoholi tarvitanud või kui olete saanud ravimit, mis mõjub teie nägemisele, otsustus- või keskendumisvõimele.
• Ärge kunagi kasutage kahjustatud seadet. Järgige seadet kontrollides ja hooldades seadme kasutusjuhendi nõudeid. Teatud hooldustoiminguid tohib teha ainult vastava väljaõppe saanud spetsialist. Vt juhiseid, mis on toodud alajaotuses Hooldamine.
• Ärge kunagi kasutage toodet, mille ehitust on muudetud.

Ohutusjuhised kasutamisel

HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

• Ärge kasutage toodet eriti rasketes ilmaoludes, väga külma, väga tuulise või niiske ilmaga.
• Kontrollige, et süütepea ja süütekaabel oleksid kahjustusteta, et elektrilööki ära hoida.
• Veendu, et inimesed ja loomad ei oleks töö ajal lähemal kui 15 m (50 jalga).

• Enne kui käivitate seadet, tehke kindlaks, et läheduses ei ole inimesi ega loomi, kellele see võiks ohtlikuks osutuda.

• Vaadake üle tööpiirkond. Kõrvaldage kõrvalised esemed, mis võivad eemale paiskuda.

• Jälgi alati, et sul oleks kindel ja püsiv jalgealune.
• Ärge kunagi jätke töötava mootoriga seadet järelevalveta.
• Jälgige, et käed-jalad ei satuks lõikeosa tööpiirkonda.
• Kui teradesse on midagi kinni jäänud, tuleb töötav seade välja lülitada, süütejuhe süüteküunlalt lahti võtta ja seejärel asuda terasid puhastama. Lahuta süüteküünla kate süüteküunlast.
• Hoidke pärast mootori välja lülitamist käed-jalad lõikeosast eemal, kuni see seisma jääb.
• Jälgige, et lõigatud oksajupid teie pihta ei paiskuks.
• Kui kasutate kuulmiskaitset, olge tähelepanelik höigete ja hoiatussignaalide suhtes. Eemaldage körvaklapid kohe, kui mootor on seiskunud.
• Ärge kunagi töötage redelil, toolil või muus kõrges asendis, mis ei ole täielikult fikseeritud.
• Kasutage toote hoidmiseks alati kahte kätt. Hoidke toodet enda ees.
• Võõrkehadega kokkupõrkamise või vibratsiooni ilmnemise korral peatage seade viivitamatult. Lahuta süüteküünla kate süüteküünlast. Kontrollige, et seade pole kahjustatud. Parandage vajadusel.
• Veenduge, et süüteküünla kate ja süütejuhe oleksid kahjustamata, et ära hoida elektrilöögi ohtu.
• Kontrollige, et köik mutrid ja kruvid oleksid korralikult pingutatud.

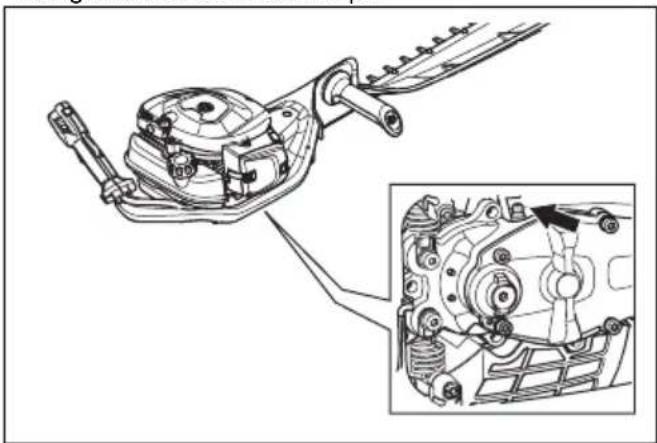

• Veendu, kas käigukast on korralikult määritud. Vt jaotist Ülekande puhastamine Ik 124.
• Toote kasutamisel muutub käigukast tuliseks. Ära puuduta käigukasti, sest see võib tekitada põletuse.
• Enne käivitamist peavad olema köik kaitsed ja katted oma kohale paigaldatud.

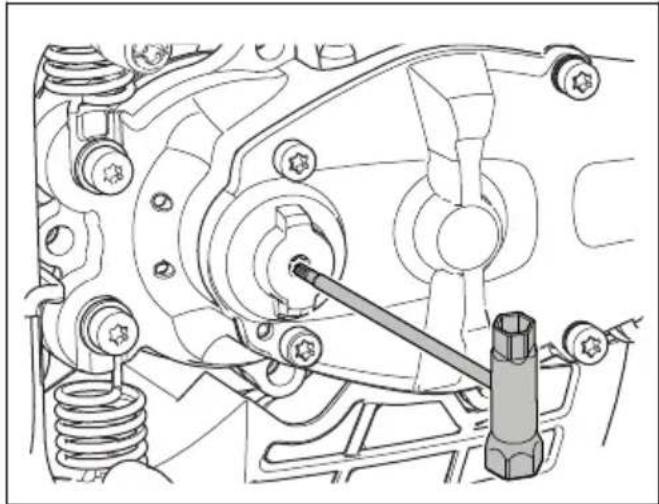

• Kui lõiketerad jäävad kinni, saab neid lõdvendada käigukasti kaudu kombivõtme abil. Pane kombivõti ajamisse ja keera seda edasi-tagasi. Vt jaotist Lõiketerade kontrollimine Ik 124.
• Kui te ei kasuta toodet, pange lõikeosale kate peale.

Isikukaitsevahendid

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Seadmega töötamisel tuleb kasutada ettenähtud isikukaitsevarustust. Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. Öige varustuse valimiseks pöörduge edasimüüja poole.
• Kandke alati sobiva summutusvõimega kuulmiskaitsmeid. Pikaajaline müra võib tekitada püsiva kuulmiskahjustuse.
• Kandke heakskiidetud kaitseprille. Näokaitsme kasutamisel tuleb lisaks kasutada heakskiidetud kaitseprille. Heakskiidetud kaitseprillide all

möeldakse selliseid prille, mis vastavad standardile ANSI Z87.1 USA-s või EN 166 Euroopa Liidu riikides.

- Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades.

- Kandke vastupidavast materjalist riideid. Kandke alati pikki raskeid pükse ja pikki varrukaid. Hoiduge liiga avaratest röivastest, mis vöivad okstesse takerduda. Ärge kandke ehteid, lühikesi pükse, lahtiseid jalatseid ega käige paljajalu. Kinnitage juuksed ohutult ölgadest körgemale.

- Hoidke esmaabikomplekt käepärast.

Toote ohutusseadised

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.
• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, pöörduge Husqvarna hooldustöökotta.

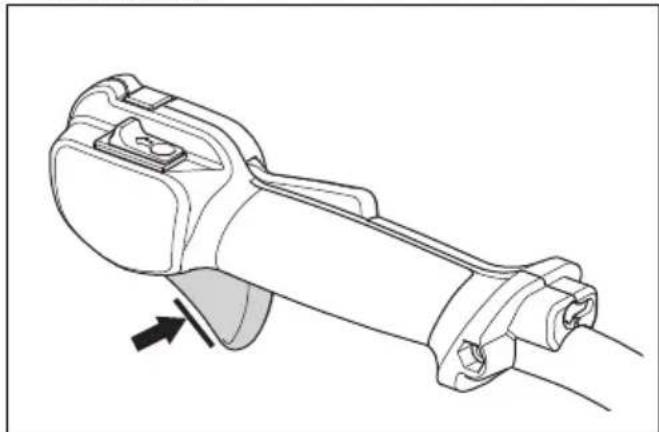

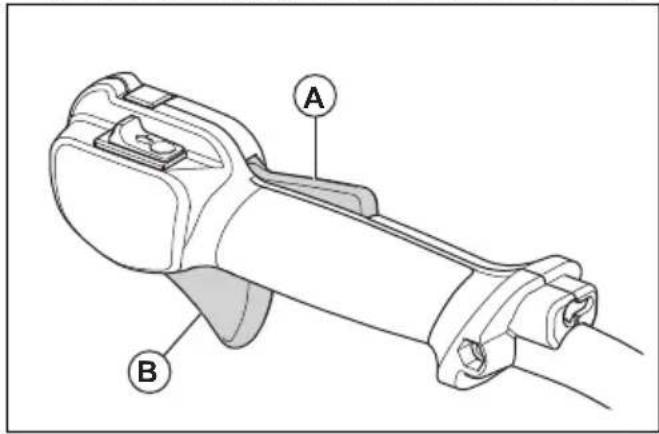

Gaasihoovastiku nupu luku kontrollimine

1. Veenduge, et gaasihooovastiku nupu lukustusmutter (A) ja gaasihooovastiku nupp (B) liiguksid takistamatult ning tagastusvedru töötaks korralikult.

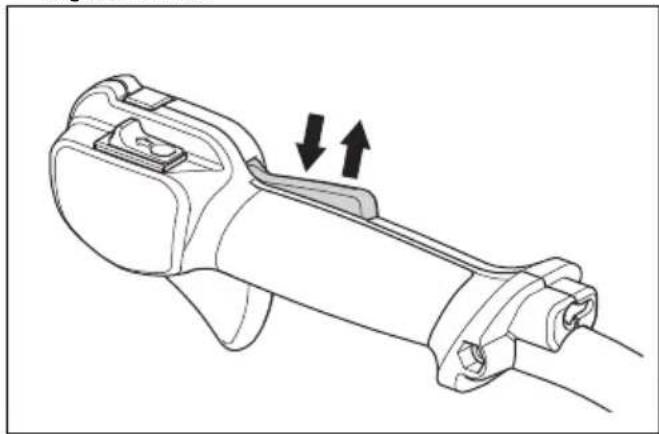

1. Vajutage gaasihoovastiku nupu lukk alla ja veenduge, et vabastamisel liiguks see tagasi algasendisse.

1. Veenduge, et gaasihooovastiku nupp lukustuks tühikäiguasendis, kui gaasihooovastiku nupu lukk vabastatakse.

1. Käivitage seade ja rakendage täisgaas.
2. Vabastage gaasihooovastiku nupp ja veenduge, et terad peatuks ja jääks paigale.

HOIATUS: Kui gaasihoovastiku nupp paneb tühikäigul terad liikuma, tuleb tühikäigu pöörete arvu seadistada.

Seiskamislüliti kontrollimine

1. Käivitage mootor.
2. Lükake seiskamislüliti seiskamisasendisse ja veenduge, et mootor seiskuks.

HOIATUS: Seiskamislüliti naaseb automaatselt algasendisse. Soovimatu käivitumise vältimiseks eemaldage enne toote kokkupanemise või hooldustööde alustamist süüteküünla kate.

Käekaitse kontrollimine

Käekaitse kaitseb käsi vigastuste eest, mida lõiketerad põhjustada võivad.

1. Seisake mootor.
2. Veenduge, et käekaitse oleks õigesti kinnitatud.
3. Kontrollige käekaitset kahjustuste suhtes.

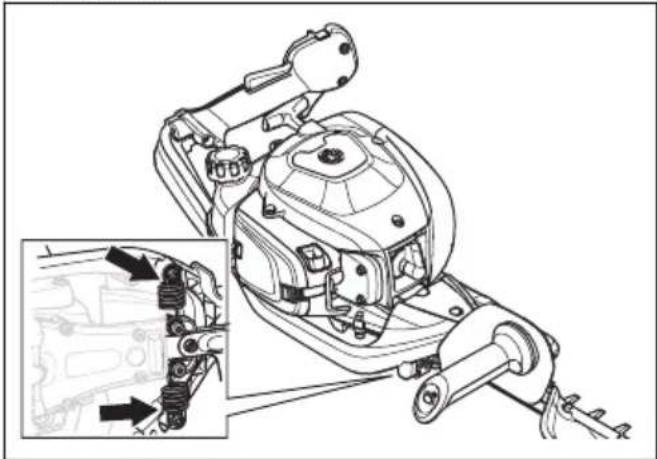

Vibratsioonisummutussüsteemi kontrollimine

Vibratsioonisummutussüsteem vähendab käepidemete vibratsiooni. Vibratsioonisummutusseadised toimivad eraldajatena seadme korpuse ja käepideme vahel.

1. Otsige deformatsioone ja kahjustusi.
2. Veenduge, et vibratsioonisummutajad oleks õigesti paigaldatud.

HOIATUS: Ärge kasutage toodet ilma summutita või defektse summutiga. Defektne summuti võib tõsta mürataset ja suurendada tulekahju ohtu. Ärge kasutage toodet ilma sädemepüüduri restiga või katkise sädemepüüduri restiga. Kui sädemepüüdurvörk on kahjustatud, tuleb see välja vahetada.

HOIATUS: Summutid muutuvad kasutamise ajal ja pärast kasutamist, samuti tühikäigul, väga kuumaks.

ETTEVAATUST: Kui sädemepüüduri rest ummistub sageli, vöib see olla märk sellest, et katalüsaatori jöudlus on vähenenud. Summuti kontrollimiseks vötke ühendust hooldusesindusega. Ummistunud sädemepüüdur pöhjustab ülekuumenemist, mille tagajärjeks on silindri ja kolvi kahjustused.

HOIATUS: Summuti sisepinnad sisaldavad kemikaale, mis võivad tekitada vähki. Kui summuti on kahjustatud, olge ettevaatlik, et te neid osi ei puudutaks.

Summuti ülesandeks on hoida müratase võimalikult madalal ja suunata heitgaasid kasutajast eemale. Katalüsaatoriga summuti vähendab kahjulike ainete hulka heitgaasides.

1. Seisake mootor.
2. Otsige kahjustusi ja deformatsioone.
3. Veenduge, et summuti oleks öigesti seadme külge kinnitatud.

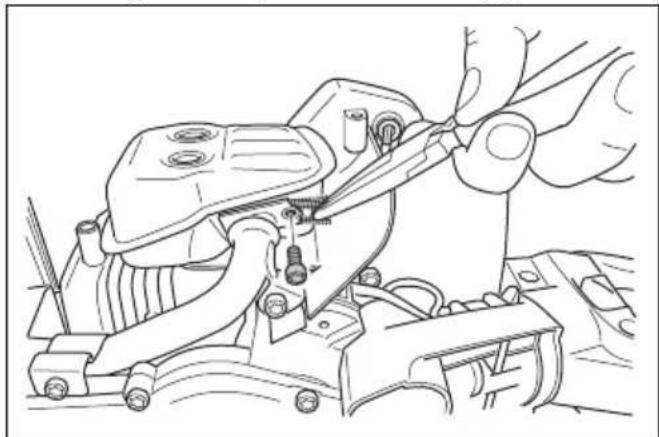

4. Puhastage sädemepüüdurvörk traatharjaga.

Lõikeketaste ja lõikeketta kaitse kontrollimine

Ketaste välimisel osal on lõikeketta kaitse funktsioon. Lõikeketa kaitse hoiab ära lõikehaavade tekkimise.

1. Seisake mootor ja veenduge, et lõiketera oleks täielikult peatunud.
2. Eemaldage süüteküünla kate süüteküünlalt.
3. Pange kätte kaitsekindad.
4. Veenduge, et lõikeketas ja lõikeketta kaitse ei oleks kahjustatud ega väändunud. Vahetage kahjustunud ja paindunud lõikeketas või kahjustunud lõikeketta kaitse alati välja.
5. Veenduge, et lõikeketta ja lõikeketta kaitse kruvid oleksid korralikult kinnitatud.

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge käivitage toodet, kui toote pinnale on sattunud kütust või mootoriõli. Eemaldage kütus/õli toote pinnalt ja laske tootel kuivada.
• Kui kütus satub rõivastele, siis vahetage kohe riideid.
• Vältige kütuse sattumist nahale, see võib põhjustada kehavigastusi. Kui kütus satub kehale, puhastage piirkond seebi ja veega.
• Ärge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt mootori lekkekindlust.
• Olge kütuse käsitsemisel ettevaatlik. Kütus on tuleohtlik ja kütuse aurud on plahvatusohtlikud ning võivad põhjustada kehavigastusi või surma.
• Ärge hingake sisse kütuseaure, see võib põhjustada kehavigastuse. Tagage piisav õhuvahetus.
• Ärge suitsetage kütuse ega mootori läheduses.
• Ärge asetage kuumi esemeid kütuse ega mootori lähedusse.
• Ärge tankige kütust, kui mootor töötab.
• Enne tankimise alustamist veenduge, et mootor oleks külm.
• Enne tankimise alustamist avage aeglaselt kütusepaagi kork ja laske survel alaneda.
• Ärge tankige mootorit siseruumis. Ebapiisav öhuvahetus vöib pöhjustada lämbumisest vöi vingugaasimürgistusest tingitud kehavigastuse vöi surma.
• Pingutage kütusepaagi korki korralikult. Pingutamata kütusepaagi kork põhjustab tuleohtu.
• Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kütusepaagi täitmine.

- Ärge täitke kütusepaaki täielikult. Soojuse möjul kütus paisub. Jätke kütusepaagi ülaserva vaba ruumi.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Seisake mootor ja veenduge, et lõikeosa oleks täielikult peatunud. Enne hooldustööde alustamist laske seadmel maha jahtuda.
• Enne hooldamist ühendage lahti süüteküünla kate.
• Mootori heitgaasid sisaldavad vingugaasi: lõhnatut, mürgist ja väga ohtlikku gaasi, mis võib põhjustada surma. Ärge laske seadmel töötada siseruumis või väikesel suletud alal.
• Mootori heitgaasid on kuumad ja võivad sisaldada sädemeid. Ärge käivitage toodet siseruumis ega tuleohtlike materjalide ligidal.
• Tootja heakskiiduta tarvikud ja muudatused toote juurest võivad põhjustada tõsiseid kehavigastusi või surma. Ärge muutke toodet. Kasutage alati originaallisatarvikuid.
• Kui seadet regulaarselt ja õigesti ei hooldata, suureneb oht, et seade saab kahjustada ja võib kedagi vigastada.
• Hooldage toodet ainult nii, nagu selles kasutusjuhendis soovitatakse. Laske köik muud hooldustööd teha Husqvarna heakskiidetud hooldustöökojas.
• Laske toodet regulaarselt hooldada Husqvarna heakskiiduga hooldustöökojas.
• Asendage kahjustatud, kulunud ja katkised osad.

Töö

Sissejuhatus

HOIATUS: Enne toote kasutamist lugege läbi ohutuspeatükk ja veenduge, et oleksite köigest aru saanud.

Kütus

Tootel on kahetaktiline mootor.

ETTEVAATUST: Vale kütuse kasutamine võib mootorit kahjustada. Kasutage bensiini ja kahetaktiõli segu.

Eelsegatud kütus

- Parima jõudluse saavutamiseks ja mootori tööea pikendamiseks kasutage Husqvarna eelsegatud alkülaatkütust. See kütus sisaldab tavalise kütusega

vörreldes vähem kahjulikke kemikaale, mis omakorda vähendab kahjulikke heitgaase. Selle kütuse korral on põlemisjääkide hulk väiksem ja see aitab hoida mootoriosad puhtamana.

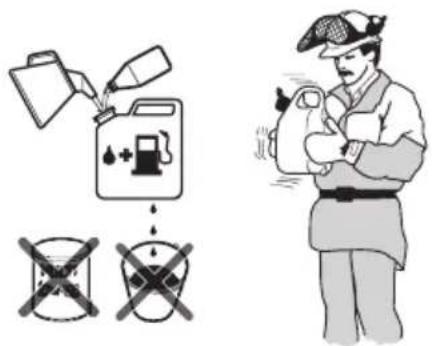

Kütuse segamine

Bensiin

- Kasutage kvaliteetset kuni 10% etanoolisisaldusega pliivaba bensiini.

ETTEVAATUST: Ärge kasutage bensiini, mille oktaaniarv on alla 90 RON (87 AKI). Madalama oktaaniarvuga bensiini kasutamine võib põhjustada mootori kloppimist, mis omakorda kahjustab mootorit.

Kahetaktiõli

• Parimate tulemuste ja jõudluse saavutamiseks kasutage Husqvarna kahetaktiõli.
• Kui Husqvarna kahetaktiöli pole saadaval, kasutage öhkjahutusega mootoritele möeldud kvaliteetset kahetaktiöli. Öige öli valimiseks pöörduge hooldusesindusse.

ETTEVAATUST: Ärge kasutage vesijahutusega päramootoritele möeldud kahetaktiöli, mida tuntakse ka paadimootoriölina. Ärge kasutage neljataktimootori ölisid.

Bensiini ja kahetaktiõli segamine

Bensiin, I Kahetaktiõli, I
	2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

ETTEVAATUST: Väikeste kütusekoguste segamisel võib väike viga segusuhet oluliselt mõjutada. Mõõtke segatava öli kogus väga täpselt ja veenduge, et segu oleks õige.

1. Valage puhtasse kütusenõusse pool bensiinikogusest.
2. Valage nõusse kogu vajaminev ölikogus.
3. Segage kütusesegu.
4. Lisage nõusse ülejäänud bensiinikogus.
5. Segage kütusesegu hoolikalt.

ETTEVAATUST: Ärge segage kütust korraga rohkem, kui on teie ühe kuu varu.

Kütusepaagi täitmine

HOIATUS: Ohutuse tagamiseks järgige tegevusjuhiseid.

1. Seisake mootor ja laske mootoril maha jahtuda.
2. Puhastage kütusepaagi korgi ümbrus.

1. Loksutage kütusenõu veendumaks, et kütus on täielikult segunenud.
2. Surve vabastamiseks avage kütusepaagi kork aeglaselt.
3. Täitke kütusepaak.

ETTEVAATUST: Veenduge, et paagis ei ole liiga palju kütust. Kuumenedes kütus paisub.

1. Pingutage kütusepaagi korki korralikult.
2. Eemaldage mahavalgunud kütus tootelt ja selle ümbrusest.
3. Enne mootori käivitamist viige seade tankimiskohast ja kütusenõust vähemalt kolme meetri kaugusele.

Märkus: Kütusepaagi asukoha leidmiseks oma seadmel vt Seadme tutvustus Ik 114.

Lehekoguri ja lõiketera otsakaitsme paigaldamine

1. Eemalda löiketeral paiknevatelt poltidelt 8 välimist mutrit.
2. Aseta lehekogur 8 mutrile. Lehekoguri paiknemist tootel vt Seadme tutvustus lk 114.
3. Aseta lõiketera otsakaitse kahele poldile lõiketera otsas.
4. Paigalda 8 mutrit poltidele.
5. Kinnita mutrid jõumomendiga 7 Nm.

Külma mootoriga toote käivitamine

1. Tõmmake õhuklapp õhuklapi asendisse.

1. Vajutage kütusepumpa umbes 6 korda või kuni pump hakkab kütusega täituma. Kütusepumba kuppel ei pea kütusega täituma.
2. Suruge toote korpus vasaku käega vastu maad. Ärge astuge tootele.
3. Tõmmake käivitusnööri käepidet aeglaselt parema käega, kuni tunnete kerget takistust, seejärel tõmmake käivitusnööri käepidet järsult ja jõuga.

HOIATUS: Käivitusnööri ei tohi kerida käe ümber.

ETTEVAATUST: Ärge tömmake käivitusnööri lõpuni välja ja ärge laske käivitusnööri käest lahti.

1. Jätkake käivitusnööri käepideme tömbamist, kuni mootor käivitub, ja seejärel lükake öhuklapp algasendisse.

HOIATUS: Lõiketerad liiguvad, kui mootor käivitub.

1. Tömmake käivitusnööri käepidet seni, kuni mootor käivitub.
2. Lükake ja vabastage gaasihooovastiku nupp, et seada mootor tühikäigule.
3. Mootori kiiruse suurendamiseks vajutage gaasihoovastiku nuppu järk-järgult.
4. Veenduge, et mootor töötab sujuvalt.

Sooja mootoriga toote käivitamine

1. Suruge toote korpus vasaku käega vastu maad. Ärge astuge tootele.
2. Tõmmake käivitusnööri käepidet aeglaselt parema käega, kuni tunnete kerget takistust, seejärel tömmake käivitusnööri käepidet järsult ja jõuga. Jätkake, kuni mootor käivitub.

Märkus: Lisateavet toote käivitamise kohta leiate jaotisest Külma mootoriga toote käivitamine Ik 121.

Toote seiskamine

- Mootori seiskamiseks viige seiskamislüliti stoppasendisse.

ETTEVAATUST: Seiskamislüliti naaseb automaatselt tööasendisse.

Toote kasutamine

1. Kui lõikate heki külgi, alustage maapinna lähedalt ja liigutage toodet mööda hekki ülespoole. Jälgige, et toote korpus ei puudutaks hekki.

HOIATUS: Jälgige, et lõikeosa ots ei puudutaks maad.

1. Reguleerige kiirust vastavalt töökoormusele.
2. Stabiilse tööasendi hoidmiseks hoidke toodet keha lähedal.

1. Olge ettevaatlik ja käitage toodet aeglaselt.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege läbi ohutuspeatükk ja veenduge, et see oleks teile täielikult arusaadav.

Hooldusskeem

Hooldamine Enne ka-	sutamist	40 tunni pärast	100 tunni pärast
Puhastage välispinnad. Pärast iga kasutamist.
Puhastage summuti, väljalasketoru ja mootor lehtedest, mustusest ja liigsest määrdest.	Pärast iga kasutamist.
Veenduge, et lõikeosa ei liiguks tühikäigul. X
Kontrollige seiskamislülitit. X
Kontrollige, et lõikeosal ega lõikeosa kaitsel ei oleks kahjustusi või mõrasid. Kahjustuste leidmise korral vahetage välja.	X
Kontrollige käekaitset kahjustuste ja mõrade suhtes. Kahjustuste leidmise korral vahetage välja.	X
Kontrollige gaasihooovastiku nupu lukustit ja gaasihooovastiku nuppu. X
Kontrollige, et mootorist, kütusepaagist ega kütusetorudest ei lekiks kütust. X
Keerake kinni mutrid ja poldid. X
Kontrollige, kas kütusefilter on puhas ja kütusevoolik terve. Vajaduse korral va-hetage välja.	X
Kontrollige, kas starter ja käivitusnöör on terved. X
Puhastage õhufilter. Vajaduse korral vahetage välja. X
Kontrollige vibratsioonisummutusosi kahjustuste ja mõrade suhtes. X
Kontrollige süüteküünalt, vt jaotist Süüteküünla kontrollimine Ik 123.		X
Puhastage jahutussüsteem. X
Puhastage karburaatori välispind ja selle ümbrus. X
Puhastage või vahetage välja sädemepüüdja võrk. X
Puhastage kütusepaak seest. X
Kontrollige süüteküünalt. X
Veenduge, et ülekanne on määrdega täidetud.			X

Tühikäigu pöörete arvu reguleerimine

1. Puhastage õhufilter ja õhufiltri kate.

2. Käivitage seade, vt jaotist Külma mootoriga toote käivitamine lk 121.

3. Keerake tühikäigu reguleerimiskruvi T päripäeva, kuni lõikeosa hakkab pöörlema.

1. Keerake tühikäigu reguleerimiskruvi vastupäeva, kuni lõikeosa peatub.

HOIATUS: Kui lõikeosa tühikäigu pöörlemissageduse reguleerimisel ei seisku, pöörduge lähima hoolduse poole. Ärge kasutage seadet enne, kui see on korralikult reguleeritud või parandatud.

Märkus: Tühikäigu pöörete arv on öige siis, kui mootor töötab igas asendis ühtlaselt. Teavet soovitatava tühikäigu pöörete arvu kohta vt jaotisest Tehnilised andmed lk 125.

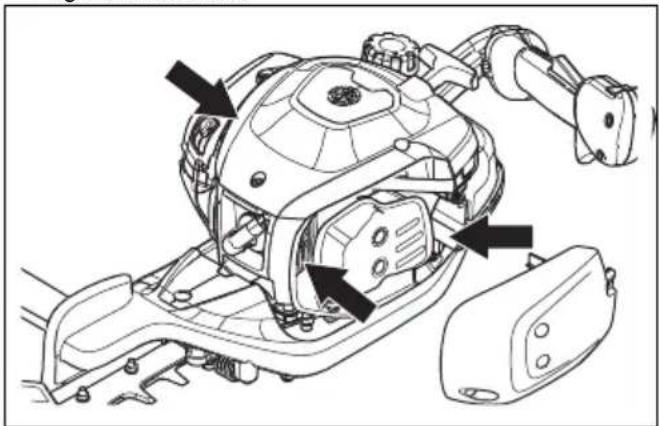

Jahutussüsteemi puhastamine

Jahutussüsteem hoiab mootori temperatuuri madalana. Jahutussüsteem koosneb silindri jahutusribidest ja käivistist.

ETTEVAATUST: Ōhuvõtuava kütusepaagi ja karterivahel võib lehtede tõttu ummistuda. Puhastage õhuvõtuava täielikult.

1. Puhastage jahutussüsteemi harjaga kord nädalas, vajaduse korral tihedamini.
2. Veenduge, et jahutussüsteem poleks määrdunud ega ummistunud.

Süüteküünla kontrollimine

ETTEVAATUST: Kasutage alati soovitatud tüüpi süütekünalt. Vale tüüpi süüteküinal vöib toodet kahjustada.

• Kontrollige süüteküünalt, kui mootori võimsus on madal, mootor ei käivitu kergesti või ei tööta tühikäigul korralikult.
• Süüteküünla elektroodidele võõrainete kogunemise ohu vähendamiseks täitke järgmisi juhiseid.
  a) Veenduge, et tühikäigu pöörete arv on öigesti seadistatud.
  b) Veenduge, et kütusesegu oleks öige.
  c) Veenduge, et ôhufilter oleks puhas.

- Kui süüteküünal on määrdunud, puhastage see ja kontrollige, kas elektroodide vahe on öige, vt jaotist Tehnilised andmed Ik 125.

• Vajaduse korral vahetage süüteküünal välja.

Õhufiltri puhastamine

Puhastage öhufiltrit regulaarselt mustusest ja tolmust. See hoiab ära karburaatori rikkeid, käivitusprobleeme, mootori võimsuse kadu, mootoriosade kulumist ja tavapärasest suuremat kütusekulu.

1. Eemaldage õhufiltri kate (A).
2. Eemaldage vahtplastist filter (B) ja vildist filter (C) filtriraamist.

1. Vaheta välja vildist filter (C).
2. Puhastage vahtplastist filter (B) sooja seebiveega.

Märkus: Pikemat aega kasutatud öhufiltrit ei saa enam täiesti puhtaks. Vahetage öhufiltrit regulaarselt, vigane öhufilter vahetage alati välja.

1. Veenduge, et vahtplastist filter (B) oleks kuiv.
2. Kandke õhufiltri õli vahtplastist filtrile (B). Vt jaotist Õli kandmine vahtplastist õhufiltrile Ik 124
3. Puhastage ôhufiltri katte (A) sisepind. Kasutage suruôhku või harja.

Õli kandmine vahtplastist õhufiltrile

ETTEVAATUST: Kasutage alati Husqvarna spetsiaalset filtriöli. Ärge kasutage teist tüüpi ölisid.

HOIATUS: Pange kätte kaitsekindad. Õhufiltri öli vöib pöhjustada nahaärritust.

1. Asetage vahtplastist öhufilter kilekotti.
2. Asetage öli kilekotti.
3. Vajutage kilekotti, et öli kanduks ühtlaselt kogu vahtplastist öhufiltrile.
4. Suruge liigne öli vahtplastist öhufiltrist välja, kui see on veel kilekotis.

Ülekande puhastamine

• Kasutage Husqvarna spetsiaalset määret. Soovitatud määrde kohta lisateabe saamiseks võtke ühendust hooldusesindajaga.
• Lisage määret läbi määrdenipli.

ETTEVAATUST: Ärge täitke ülekannet täielikult.

Lõiketerade puhastamine ja määrimine

1. Puhastage lõiketerad enne ja pärast toote kasutamist soovimatust materjalist.
2. Enne pikaks ajaks hoiulepanekut määrige lõiketerasid.

Märkus: Soovitatud puhastusvahendite ja määrete kohta lisateabe saamiseks võtke ühendust hooldusesindajaga.

Lõiketerade kontrollimine

1. Eemaldage ülekande kork.
2. Veenduge, et lõiketerad saavad vabalt liikuda. Pange lehtsilmusvõti ülekandesse ning keerake päripäeva ja vastupäeva.

1. Kontrollige lõiketerade servasid kahjustuste ja deformatsiooni suhtes.
2. Eemaldage viiliga löiketeradelt kraadid.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoiustamine

- Enne toote hoiukohta panekut laske sellel alati jahtuda.

- Toote ja kütuse transportimisel ning hoiustamisel veenduge, et puuduvad lekked ja aurud. Elektriseadmetest või boileritest pärit sädemed ja lahtine leek võivad põhjustada tulekahju.

- Kütuse transportimiseks ja hoiustamiseks kasutage heakskiidetud mahuteid.

- Enne transportimist või pikemaks ajaks hoiulepanemist tühjendage kütusepaak. Kõrvaldage kütus spetsiaalses jäätmejaamas.

- Transpordi ja hoiulepaneku ajaks kinnitage transportkaitse.

- Eemaldage süüteküünla kate süüteküünlalt.

- Kinnitage seade transpordi ajaks. Veenduge, et see ei pääseks liikuma.

- Enne pikaks ajaks hoiulepanekut puhastage ja hooldage toode.

Tehnilised andmed

Tehnilised andmed

	522HS75X 522HSR75X
Mootor
Silindrimaht, cm3	21,7 21,7
Tühikäigu pöörete arv, p/min 3000 3000
Soovituslik suurim pöörete arv, p/min 9200 9200
Mootori max võimsus ISO 8893 järgi, kW/hj @ p/min 0,6/0,8 @ 7800 0,6/0,8 @ 7800
Katalüsaatoriga summuti Jah Jah
Süütesüsteem
Süüteküünal NGK CMR6A NGK CMR6A
Elektroodide vahe, mm 0,5 0,5
Kütus
Kütusepaagi maht, l/cm3	0,45/450 0,45/450
Mass
Kaal ilma kütuseta, kg 5,0 5,0
Müratasemed 22
Helitugevuse tase, dB(A)	101	101
Müravõimsustase, garanteeritud LWA dB(A)	102	102
Müratase ^23
Ekvivalentne mürarõhutase kasutaja kõrva juures, mõõ-detud EN ISO 10517 järgi, dB(A)	93 93
Vibratsioonitase ^24
EN ISO 10517 järgi mõõdetud käepidemete ekvivalentsed vibratsioonitasemed ( a_hv,eq ), m/s ^2 :
Parem/vasak, m/s ^2	2,9/1,8 2,2/2,1
Terad
Tüüp Ühepoolne Ühepoolne
Lõikamispikkus, mm 750 750
Lõikamiskiirus, lõiget/min 4400 3200

EÜ vastavusdeklaratsioon

EÜ vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab ainuvastutusel, et toode:

Kirjeldus Hekilõikur
Kaubamärk Husqvarna
Tüüp/mudel 522HS75X, 522HSR75X
Identifitseerimine Seerianumbrid alates 2022. aastast

vastab täielikult järgmistele EÜ direktiividele ja määrustele:

Määrus Kirjeldus
2006/42/EÜ „masinadirektiiv“
2014/30/EL „elektromagnetilise ühilduvuse direktiiv“
2000/14/EÜ „seadmete müra kohta käiv direktiiv“
2011/65/EL „elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv“

ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid: EN ISO 12100:2021, CISPR 12:2009, EN ISO 10517:2009/A1:2013, EN IEC 63000:2018

Teavitatud asutus: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Rootsi, kinnitab vastavust nõukogu direktiivile 2000/14/EÜ, vastavushindamise menetlus: lisa VI.

Certificate number: SEC/18/2519-522HS75X, 522HSR75X

Lisateavet mürataseme kohta vt Tehnilised andmed Ik 125.

Huskvarna, 2022-06-30

Stefan Holmberg, uurimis- ja arendustegevuse juht, tehnoloogiahaldus, Husqvarna AB

Tehnilise dokumentatsiooni eest vastutaja

Ühendkuningriigi vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab ainuvastutusel, et toode:

Kirjeldus Hekilõikur
Kaubamärk Husqvarna
Tüüp/mudel 522HS75X, 522HSR75X
Identifitseerimine Seerianumbrid alates 2022. aastast

vastavad täielikult järgmistele Ühendkuningriigi eeskirjadele:

Kirjeldus

Eeskirjad elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise kohta, 2012

Masinate tarnimise (ohutuse) eeskirjad, 2008

Eeskirjad välistingimustes kasutatavate seadmete mürataseme kohta, 2001, graafik 9

Elektromagnetilise ühilduvuse eeskirjad, 2016

ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid: EN ISO 12100:2021, CISPR 12:2009, EN ISO 10517:2009/A1:2013, EN IEC 63000:2018

Heakskiidetud asutus: 0888, HORIBA MIRA Certification Ltd. Watling Street, Nuneaton, Warwickshire, CV10 0TU, Ühendkuningriik, on läbi viinud sertifitseeritud vastavuse vastavalt 2001. aasta välismüra eeskirjadele, vastavushindamise protseduur: Ajakava 9.

Lisateavet mürataseme kohta vt Tehnilised andmed lk 125.

Huskvarna, 2022-06-30

UK Importer:

Husqvarna UK Ltd

Stefan Holmberg, uurimis- ja arendustegevuse juht, tehnoloogiahaldus, Husqvarna AB

Tehnilise dokumentatsiooni eest vastutaja

Sisällys

Johdanto.... 129

Turvallisuus....130

Käyttö....135

Huolto.... 137
