Eurolight LED Floodlight BAR 2408 RGB - Iluminação BEHRINGER - Manual de utilização gratuito

Tipo de produto	Projetor LED em barra
Marca	Behringer
Modelo	Eurolight LED Floodlight BAR 2408 RGB
Categoria	Iluminação
Fonte luminosa	LED RGB
Número de LEDs	8 (barra)
Dimensões aproximadas (C x L x A)	1000 x 100 x 150 mm
Peso aproximado	3,5 kg
Alimentação elétrica	100-240 V CA, 50/60 Hz
Consumo	~30 W
Proteção IP	IP20 (uso interno)
Controle DMX	Sim, 2/3/5/28 canais
Endereçamento DMX	001 a 512
Modo mestre/escravo	Sim
Controle remoto IR	Opcional (alcance 10 m)
Modos de operação	Auto, Sound, Static, Program, DMX, Master/Slave
Velocidade do estroboscópio	Ajustável (00 a 99)
Velocidade de fade	Ajustável (00 a 99)
Temperatura ambiente	20 °C a 40 °C
Manutenção	Limpeza com pano macio e limpador de vidro profissional; aspirar o interior a cada 3 meses
Segurança	Usar tomada com aterramento; não expor à água ou umidade
Reparabilidade	Nenhuma peça reparável pelo usuário; contatar um técnico qualificado
Acessórios incluídos	Cabo de alimentação, suporte de montagem (conforme versão)

Perguntas frequentes - Eurolight LED Floodlight BAR 2408 RGB BEHRINGER

Como conectar o aparelho no modo DMX?

Conecte o console DMX à entrada DMX do primeiro aparelho, depois ligue os aparelhos em cadeia. Ajuste o endereço DMX através do menu Addr (001 a 512).

Como configurar o modo mestre/escravo?

No aparelho mestre, vá ao menu SLNd e escolha MAST. Nos escravos, selecione SLAd. Conecte-os com um cabo DMX.

Como ativar o modo som (Sound Control)?

No menu SouIn, selecione SouIn para ativar. Ajuste a sensibilidade com SEnS de 00 (baixo) a 99 (alto).

Como limpar o aparelho?

Desconecte o aparelho. Use um pano macio e um limpador de vidro profissional. Nunca use álcool ou solventes. Aspire o interior a cada 3 meses.

Posso usar o aparelho ao ar livre?

Não, este aparelho é projetado apenas para uso interno. Deve ser mantido seco, protegido da umidade e poeira.

Como substituir a pilha do controle remoto?

Abra o compartimento de pilhas. Insira uma pilha nova respeitando a polaridade (+/-). Consulte o esquema no manual.

O que fazer se o aparelho não ligar?

Verifique o cabo de alimentação, o fusível (se houver) e a tomada. Se o problema persistir, contate um técnico qualificado.

Como ajustar a velocidade do estroboscópio?

No menu Auto ou Prog, use a opção FS (00 a 99). 00 desativa o estroboscópio.

Como realizar uma atualização de firmware?

Este aparelho não possui atualização de firmware pelo usuário. A versão é exibida através do menu UER.

Onde encontrar o número de série?

O número de série geralmente está na etiqueta na parte traseira ou inferior do aparelho.

MANUAL DE UTILIZADOR Eurolight LED Floodlight BAR 2408 RGB BEHRINGER

Segurança Importantes

CAUTION

DO NOT OPEN

ATTENTION

ME PAS OUVRIR !

Aviso!

Terminais marcados

com o símbolo carregam corrente elétrica de magnitude

suficiente para constituir um risco de choque elétrico. Use apenas cabos de alto-falantes de alta qualidade com plugues TS de 3/4" ou plugues com trava de torção pré-instalados. Todas as outras instalações e modificações devem ser efetuadas po pessoas qualificadas.

Este simbolo, onde quer

que o encontre, alerta-o para a leitura das

instruções de manuseamento que acompanham o equipamento. Por favor leia o manual de instruções.

Atenção

De forma a diminuir

o risco de choque

eléctrico, não remover a cobertura (ou a secção de trás). Não existem peças substituíveis por parte do utilizador no seu interior. Para esse efeito recorrer a um técnico qualificado.

Atenção

Para reduzir o risco de

incêndios ou choques

eléctricos o

parelho não deve ser

exposto à chuva nem à humidade. Além disso, não deve ser sujeito a salpicos, nem devem ser colocados em cima do aparelho objectos contendo líquidos, tais como jarras.

Atenção

Estas instruções de

operação devem ser

utilizadas, em exclusivo, por técnicos de assistência qualificados. Para evitar choques eléctricos não proceda a reparações ou intervenções, que não as indicadas nas instruções de operação, salvo se possuir as qualifi-cações necessárias. Para evitar choques eléctricos não proceda a reparações ou intervenções, que não as indicadas nas instruções de operação. Só o deverá fazer se possuir as qualificações necessárias.

1. Leia estas instruções

2. Guarde estas instruções.

3. Preste atenção a todos os avisos.

4. Siga todas as instruções.

5. Não utilize este dispositivo perto de água.

6. Limpe apenas com um pano seco.

7. Não obstrua as entradas de ventilação. Instale de acordo co instruções do fabricante.

8. Não instale perto de quaisquer fontes de calor tais como radiadores, bocas de ar quente, fogões de sala ou outros aparelhos (incluindo amplificadores) que produzam calor.

9. Não anule o objectivo de segurança das fichas polarizadas ou do tipo de ligação à terra. Uma ficha polarizada dispõe de duas palhetas sendo uma mais larga do que a outra. Uma ficha do tipo ligação à terra dispõe de duas palhetas e um terceiro dente de ligação à terra. A palheta larga ou o terceiro dente são fornecidos para sua segurança. Se a ficha fornecida não encaixar na sua tomada, consulte um electricista para a substituição da tomada obsoleta.

10. Proteja o cabo de alimentação de pisadelas ou apertos, especialmente nas fichas, extensões, e no local de saída da unidade. Certifique-se de que o cabo eléctrico está protegido.

Verifique particularmente nas fichas, nos receptáculos e no ponto em que o cabo sai do aparelho.

1. O aparelho tem de estar sempre conectado à rede eléctrica com o condutor de protecção intacto.

2. Se utilizar uma ficha de rede principal ou uma tomada de aparelhos para desligar a unidade de funcionamento, esta deve estar sempre acessível.

3. Utilize apenas ligações/acessórios especificados pelo fabricante.

1. Utilize apenas

com o caminho,

estrutura, tripé,

suporte, ou mesa

especificados pelo

fabricante ou

vendidos com o dispositivo. Quando utilizar um carrinho, tenha cuidado ao mover o conjunto carrinho/ dispositivo para evitar danos provocados pela terpidação.

1. Desligue este dispositivo durante as trovoadas ou quando não for utilizado durante longos períodos de tempo.

2. Qualquer tipo de reparação deve ser sempre efectuado por pessoal qualificado. É necessária uma reparação sempre que a unidade tiver sido de alguma forma danificada, como por exemplo: no caso do cabo de alimentação ou ficha se encontrarem danificados; na eventualidade de líquido ter sido derramado ou objectos terem caído para dentro do dispositivo; no caso da unidade ter estado exposta à chuva ou à humidade; se esta não funcionar normalmente, ou se tiver caído.

1. Correcta eliminação

deste produto: este

simbolo indica que o

produto não deve se

eliminado juntamente

com os resíduos domésticos, segundo a Directiva REEE (2012/19/EU) e a legislação nacional. Este produto deverá ser levado para um centro de recolha licenciado para a reciclagem de resíduos de equipamentos eléctricos e electrónicos (EEE). O tratamento incorrecto deste tipo de resíduos pode ter um eventual

impacto negativo no ambiente e na saúde humana devido a substâncias potencialmente perigosas que estão geralmente associadas aos EEE. Ao mesmo tempo, a sua colaboração para a eliminação correcta deste produto irá contribuir para a utilização eficiente dos recursos naturais. Para mais informação acerca dos locais onde poderá deixar o seu equipamento usado para recidagem, é favor contactar os serviços municipais locais, a entidade de gestão de resíduos ou os serviços de recolha de resíduos domésticos.

1. Não instale em lugares confinados, tais como estantes ou unidades similares.
2. Não coloque fontes de chama, tais como velas acesas, sobre o aparelho.
3. Favor, obedecer os aspectos ambientais de descarte de bateria. Baterias devem ser descartadas em um ponto de coletas de baterias.
4. Use este aparelho em climas tropicais e/ou moderados.

LEGAL RENUNCIANTE

O Music Tribe não se responsabiliza por perda alguma que possa ser sofrida por qualquer pessoa que dependa, seja de maneira completa ou parcial, de qualquer descrição, fotografia, ou declaração aqui contidas. Dados técnicos, aparências e outras informações estão sujeitas a modificações sem aviso prévio. Todas as marcas são propriedade de seus respectivos donos. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera Auratone e Coolaudio são marcas ou marcas registradas do Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2020 Todos direitos reservados.

GARANTIA LIMITADA

Para obter os termos de garantia aplicáveis e condições e informações adicionais a respeito da garantia limitada do Music Tribe, favor verificar detalhes na integra através do website musictribe.com/warranty.

Instruções de Segurança Adicionais

1. Ao abrir o pacote, tire todos os acessórios e coloque o dispositivo em uma mesa para inspecioná-lo. Primeiro verifique se os acessórios estão completos, depois inspecione o dispositivo com cuidado para ver se há danos. Se houver algum dano, favor entrar em contato com o fornecedor assim que possível.

2. Rede AC: Verifique se o fornecimento de energia local está de acordo com os requerimentos de tensão nominal do dispositivo.

3. O dispositivo é somente apropriado para ambientes internos. Deve ser mantido em ambientes secos e longe de qualquer tipo de umidade, sobreaquecimenta ou poela. Não deixe que seu dispositivo entre em contato com água, umidade ou outros líquidos, a fim de evitar ou reduzir o risco de choques elétricos ou incêndios.

4. Favor não instalar o dispositivo diretamente ou perto de superfícies ou materiais inflamáveis.

5. Individuos que instalarem, operarem e realizarem manutenção do dispositivo devem ser profissionais licenciados e autorizados.

6. Se o dispositivo aparentar avarias, pare de usá-lo imediatamente. Não tente repará-lo, mas entre em contato com o centro de assistência técnica autorizado mais próximo. Se peças estiverem danificadas, use sempre peças autorizadas idênticas na substituição.

7. Não toque nenhuma fiação elétrica durante o processo de operação a fim de evitar riscos de choque elétrico.

8. Certifique-se de que o dispositivo seja usado em um ambiente com temperatura que não exceda 40°C ou esteja abaixo de -20°C.

9. Durante a operação normal, a temperatura do involucro do dispositivo pode chegar à máxima de 80°C, favor não toca-lo.

10. O dispositivo deve apenas ser usado em sistema de alimentação aterrado, e o fio terra deve conectar-se com o fio terra do sistema de alimentação.

11. Não use o dispositivo se houver danos no isolamento do cabo de alimentação. Também não use o cabo de alimentação de tal maneira que ele sobreponha outros cabus no sistema.

12. Quando não estiver utilizando ou limpando o dispositivo, favor desconectar o cabo de alimentação do dispositivo.

13. Não há peças que possam ser reparadas pelo usuario dentro do dispositivo. Antes de operar o dispositivo, favor verificar se o dispositivo está bem preso e todos os parafusos de montagem e encaixe estão encaixados. Se o involucro exterior do dispositivo estiver aberto ou solto, o dispositivo não deve ser usado.

14. Checagens frequentes devem ser realizadas por pessoal qualificado a fim de garantir condições seguras e estáveis ao sistema.

15. Certifique-se de que a área abaixo do local onde o produto está suspenso esteja livre de trânsito de pessoas. Não suspenda o produto em áreas que ofereçam acesso a membros do público.

Segurança Secundária

Todas as unidades de iluminação em teatros, estádios ou outros locals de trabalho e entretenimento devem ter, além de meios de suspensão fortes, meios de segurança secundária devidamente classificados e presos com segurança. O dispositivo de segurança adicional deve ser montado de tal maneira que a unidade de iluminação possa ser capturada pelo dispositivo de segurança sem que nada caia ou sacuda, caso o meio de suspensão primário falhe.

Cuidados e Limpeza do Produto

Favor, preste atenção nas questões a seguir ao usar ou inspecionar o produto:

• Todos os parafusos e peças do produto instalado devem estar fortemente conectadas e não devem estar enferrujadas nem danificadas
• As coberturas externas, lentes, peças fixas e local de instalação (como teto, ganchos, armiações, etc.) não podem estar deformados
• O cabo de alimentação não deve estar danificado
  A instalação e uso do produto devem ser realizadas por técnicos profissionais treinados e devem ser protegidas contra perigos à segurança em potencial.

AVISO: Favor, desconectar o cabo de alimentação antes de realizar a manutenção do produto!

Antes de desconectar o dispositivo ou iniciar o trabalho de manutenção, certifique-se de que o dispositivo esteja desconectado. É muito importante manter o dispositivo limpo. Sua limpeza não somente mantêm a saída com brilha máximo, mas também prolonga sua vida útil. Use limpador de vidros profissional e de alta qualidade e realize a limpeza com um pano limpo e macio. Em nenhuma circunstância use alcool ou solventes químicos. O interior do dispositivo e o ventilador devem ser limpos pelo menos a cada trimestre, utilizando um aspirador de pó.

	1 MENU	Ativa o menu principal e comuta entre os itens de menus. Fecha um submenu aberto sem salvar
	2 DOWN	Diminui o valor exibido em uma unidade/ Função de navegação
	3 UP	Aumenta o valor exibido em uma unidade/ Função de navegação
	4 ENTER	Imere a função selecionada/Confirma e salva
LED:	5 DMX Pisca quando está no modo DMX
	6 MASTER Pisca quando está no modo MASTER
	7 SLAVE Pisca quando está no modo SLAVE
	8 SOUND	Pisca quando está no modo Sound Active

Funções do Display

Aperte o botão MENU para acessar as opções do menu, continue a pressionar MENU para comutar entre os itens do menu. Aperte o botão ENTER para acessar as funções desejadas, o display irá piscar, então use os botões UP/DOWN para navegar e selecionar a configuração desejada. Aperte ENTER para salvar e confirmar, ou aperte MENU para voltar sem salvar.

As funções principais são as seguintes:

Menu Options and Settings Description
Addr	A001 → AS12	Seleção de DMX Address code 001 a 512
ChDa	82Ch/73Ch 85Ch 28Ch	Seleção de DMX Channel 2/3/5/28 modo Channel
SLNd	NASE	Ativa o modo MASTER (HOST)
	SLRa	Ativa o modo SLAVE: quando conectado à entrada DMX, o slave espelhará alguns movimentos da unidade master (HOST)
Au86	A888 → A900	Ativar o modo AUTO, selecionar dentre as opções automáticas 1-100
	SP01 → SP99	Seleciona a velocidade AUTO, lenta a rápida
	FS00 → FS99	Seleciona a velocidade AUTO strobe, lenta a rápida 00 = estrobuscópio ausente
	Fd00 → Fd99	Seleciona a velocidade AUTO fading, lenta a rápida 00 = faide ausente

ProG	Pr00 → Pr20		Ativa o modo PROG, selecionar dentre os shows de lures pré-configurados 00-21
	SP00 → SP99		Seleciona velocidade PROG, lenta a rápida
	FS00 → FS99		Seleciona velocidade PROG strobe, lenta a rápida 00 = estroboscópio ausente
	Fd00 → Fd99		Seleciona velocidade PROG fading, lenta a rápida 00 = fade ausente
	Co80	0800	Exibir a cor MAIN vermelha
		2800	Exibir a cor MAIN vermelho + verde
		3800	Exibir a cor MAIN verde
		4800	Exibir a cor MAIN verde + azul
		5800	Exibir a cor MAIN azul
		6800	Exibir a cor MAIN vermelho + azul
		7800	Exibir a cor MAIN vermelho + verde + azul
		8000	Exibir a cor BACKGROUND Turn off, led desligado
	Co82	0800	Exibir a cor BACKGROUND vermelha
		2800	Exibir a cor BACKGROUND vermelho + verde
		3800	Exibir a cor BACKGROUND verde
		4800	Exibir a cor BACKGROUND verde + azul
		5800	Exibir a cor BACKGROUND azul
		6800	Exibir a cor BACKGROUND vermelho + azul
		7800	Exibir a cor BACKGROUND vermelho + verde + azul
		8000	Exibir a cor BACKGROUND Turn off, led desligado
Menu Options and Settings Description
CoLO	CoBO	1800	Exibir a cor STATIC vermelha
		2800	Exibir a cor STATIC vermelha+ verde
		3800	Exibir a cor STATIC verde
		4800	Exibir a cor STATIC verde + azul
		5800	Exibir a cor STATIC azul
		6800	Exibir a cor STATIC vermelha + azul
		7800	Exibir a cor STATIC vermelha+ verde + azul
		8000	Exibir a cor STATIC Turned off, led desligado
	SERO	F500 - F599	Selecionar a velocidade de static COLOR do estroboscópio, lenta a rápida. 00 = estroboscópio ausente
	dINO	d800 - d100	Selecionar o dimmer de static COLOR, 0-100%
SoON	OON		Ligar o modo SOUND CONTROL. A luz LED seguiirá o ritima da música
	oFF		Desligar o modo SOUND CONTROL
SENS	OENO - OABB		Selecionar a sensibilidade do som do modo de controle SOUND entre a mais baixa 0 até a mais alta 100
LED	OON		Display de Led sempre ligado
	oFF		O display de Led desliga quando não é tocado por 5 segundos. Torque novamente para ligar o display novamente
d1 SP	d1 SP		Display não invertido
	d5 IP		Display invertido
tESE	tESE		Aperte ENTER, o display piscará e o dispositivo estará no modo TEST. Aperte ENTER novamente para sair
UB	UIO		Versão do programa

Display

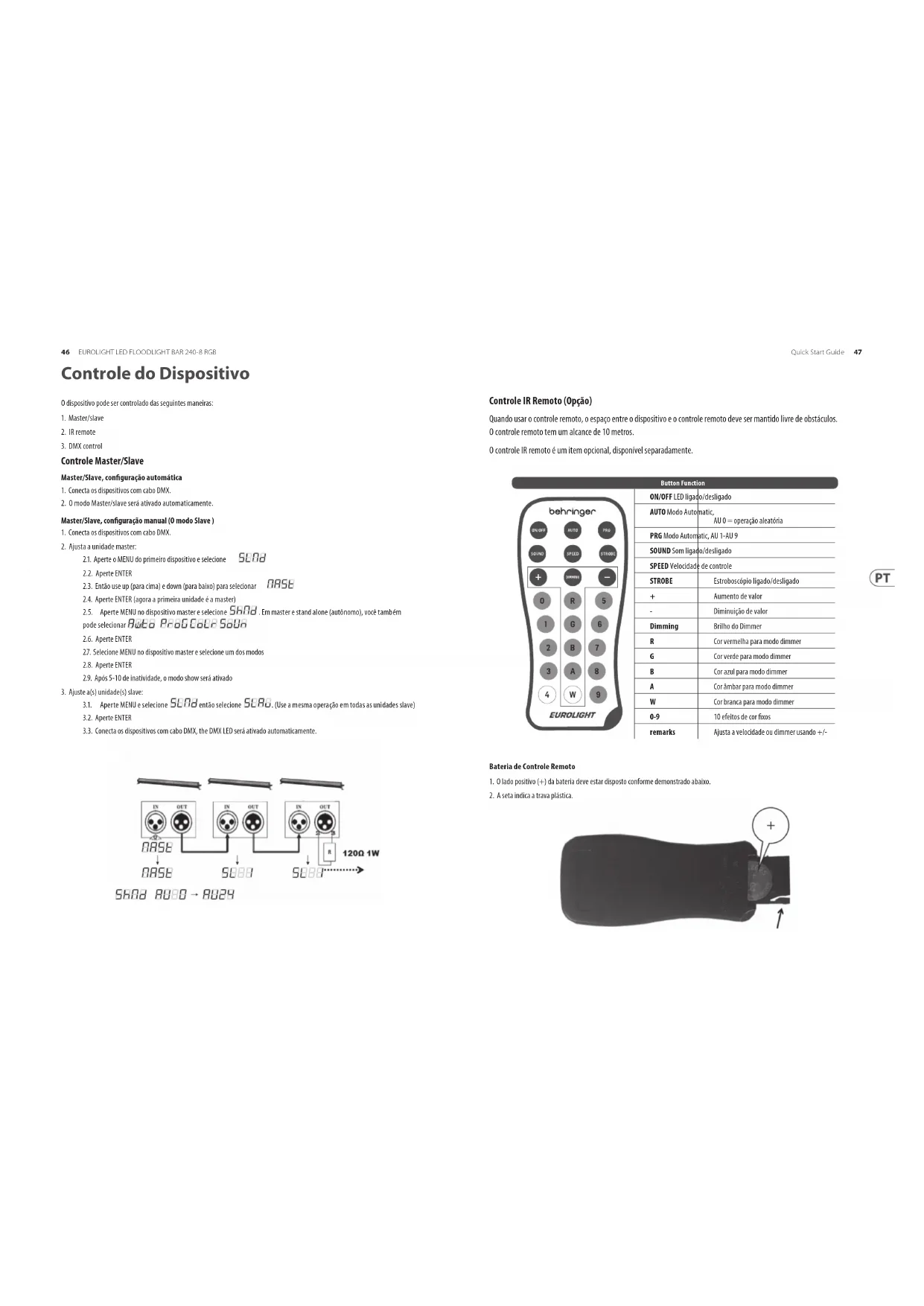

O dispositivo pode ser controlado das seguintes maneiras:

Master/Slave, configuração automática

1. Conecta os dispositivos com cabo DMX.

2. O modo Master/slave será ativado automaticamente.

Master/Slave, configuração manual (0 modo Slave)

1. Conecta os dispositivos com cabo DMX.
2. Ajusta a unidade master:

2.1. Aperte o MENU do primeiro dispositivo e selecione
PU75
2.2. Aperte ENTER
2.3. Então use up (para cima) e down (para baixo) para selecionar
0856
2.4. Aperte ENTER (apora a primeira unidade é a master)
2.5. Aperte MENU no dispositivo master e selecione Shnd. Em master e stand alone (autônomo), você também pode selecionar Auto ProG Colr Soua
2.6. Aperte ENTER
27. Seleção MENU no dispositivo master e seleção um dos modos
2.8. Aperte ENTER
2.9. Após 5-10 de inatividade, o modo show será ativado

1. Ajuste a(s) unidade(s) slave:

3.1. Aperte MENU e selecione SCN8 então selecione SCAR. (Use a mesma operação em todas as unidades slave)
3.2. Aperte ENTER
3.3. Conecta os dispositivos com cabo DMX, the DMX LED será ativado automaticamente.

Controle IR Remoto (Opção)

Quando usar o controle remoto, o espaço entre o dispositivo e o controle remoto deve ser mantido livre de obstáculos.

O controle remoto tem um alcance de 10 metros.

O controle IR remoto é um item opcional, disponível separadamente.

Button Function ON/OFF LED ligado/desligado AUTO Modo Automatic, AU 0 = operação aleatória PRG Modo Automatic, AU 1 - AU 9 SOUND Sem ligado/desligado SPEED Velocidade de controle STROBE Estroboscópio ligado/desligado + Aumento de valor . Diminuição de valor Dimming Brilho do Dimmer R Cor vermelha para modo dimmer G Cor verde para modo dimmer B Cor azul para modo dimmer A Cor âmbar para modo dimmer W Cor branca para modo dimmer 0-9 10 efeitos de cor fixos remarks Ajusta a velocidade ou dimmer usando +/-

Bateria de Controle Remoto

1. O lado positivo (+) da bateria deve estar disposto conforme demonstrado abaixo.
2. A seta indica a trava plástica.

Para usar o controlador DMX para controlar o dispositivo, você deve primeiro configurar o código de controle do DMX. A gama do código é de a disposibilita incobimento de sinais DMX pelo seu dispositivo.

1. Aperte o botão MENU, selecione a opção de menu .

2. Aperte o botão ENTER. O código piscará. Use UP/DOWN para selecionar o código do DMX. Nosso valor de fábrica é de R001.

3. After the address code is set, hold the ENTER button.
4. Conecte a saída da mesa DMX com a entrada DMX do primeiro dispositivo, e conecte a saída DMX do primeiro dispositivo com a entrada DMX do segundo dispositivo, e assim por diante. Conecte todos os dispositivos.

A conexão DMX necessita de um terminal (conexão loop)

Durante o processo de instalação, se a linha de sinal estiver a uma distância grande, ou em um ambiente barulhento como uma boate, recomenda-se usar um terminal DMX (conexão loop). Isso possibilita a redução de qualquer interferência ao sinal de controle digital por ruidos eletricos.

O terminador DMX consiste em um conector XLR simples com os pinos 2 e 3 conectados a uma resistência de 120 Ω. Favor, inserir o terminador em uma porta de saída XLR do último dispositivo, favor verificar a figura.

Outras Informações Importantes

1. Registre-se online. Por favor, registre seu novo equipamento Music Tribe logo após a compra visitando a site behringer. Com Registrar sua compra usando nosso simples formulário online nos ajuda a processar seus pedidos de reparos com maior rapidez e eficiência. Além disso, leia nossos termos e condições de garantia, caso seja necessário.

2. Funcionamento

Defeituoso. Caso seu fornecedor Music Tribe não esteja localizado nas proximidades, você pode contatar um distribuidor Music Tribe para o seu país listado abaixo de "Suporte" em behringer.com. Se seu país não estiver na lista, favor checar se seu problema pode ser resolvido com o nosso "Suporte Online" que também pode ser achado abaixo de "Suporte" em behringer.com. Alternativamente, favor enviar uma solicitação de garantia online em behringer.com ANTES da devolução do produto.

1. Ligações. Antes de ligar a unidade à tomada, assegure-se de que está a utilizar a voltagem correcta para o modelo em questão. Os fusíveis com defeito terão de ser substituidos, sem qualquer excepção, por fusíveis do mesmo tipo e corrente nominal.
