Type de produit	Projecteur LED en barre
Marque	Behringer
Modèle	Eurolight LED Floodlight BAR 2408 RGB
Catégorie	Éclairage
Source lumineuse	LED RGB
Nombre de LED	8 (barre)
Dimensions approximatives (L x l x H)	1000 x 100 x 150 mm
Poids approximatif	3,5 kg
Alimentation électrique	100-240 V CA, 50/60 Hz
Consommation	~30 W
Protection IP	IP20 (usage intérieur)
Contrôle DMX	Oui, 2/3/5/28 canaux
Adressage DMX	001 à 512
Mode maître/esclave	Oui
Télécommande IR	Optionnelle (portée 10 m)
Modes de fonctionnement	Auto, Sound, Static, Program, DMX, Master/Slave
Vitesse stroboscope	Réglable (00 à 99)
Vitesse de fondu	Réglable (00 à 99)
Température ambiante	20 °C à 40 °C
Entretien	Nettoyage avec chiffon doux et nettoyant pour verre professionnel ; aspirer l'intérieur tous les 3 mois
Sécurité	Utiliser une prise avec mise à la terre ; ne pas exposer à l'eau ou à l'humidité
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter un technicien qualifié
Accessoires inclus	Cordon d'alimentation, support de montage (selon version)

FOIRE AUX QUESTIONS - Eurolight LED Floodlight BAR 2408 RGB BEHRINGER

Comment brancher l'appareil en mode DMX ?

Connectez la console DMX à l'entrée DMX du premier appareil, puis reliez les appareils en chaîne. Réglez l'adresse DMX via le menu Addr (001 à 512).

Comment configurer le mode maître/esclave ?

Sur l'appareil maître, allez dans le menu SLNd et choisissez MAST. Sur les esclaves, sélectionnez SLAd. Reliez-les avec un câble DMX.

Comment activer le mode son (Sound Control) ?

Dans le menu SouIn, sélectionnez SouIn pour activer. Réglez la sensibilité avec SEnS de 00 (faible) à 99 (élevée).

Comment nettoyer l'appareil ?

Débranchez l'appareil. Utilisez un chiffon doux et un nettoyant pour verre professionnel. N'utilisez jamais d'alcool ou de solvants. Aspirez l'intérieur tous les 3 mois.

Puis-je utiliser l'appareil en extérieur ?

Non, cet appareil est conçu pour un usage en intérieur uniquement. Il doit être conservé au sec, à l'abri de l'humidité et de la poussière.

Comment remplacer la pile de la télécommande ?

Ouvrez le compartiment à piles. Insérez une pile neuve en respectant la polarité (+/-). Référez-vous au schéma dans la notice.

Que faire si l'appareil ne s'allume pas ?

Vérifiez le cordon d'alimentation, le fusible (le cas échéant) et la prise secteur. Si le problème persiste, contactez un technicien qualifié.

Comment régler la vitesse du stroboscope ?

Dans le menu Auto ou Prog, utilisez l'option FS (00 à 99). 00 désactive le stroboscope.

Comment effectuer une mise à jour du firmware ?

Cet appareil ne dispose pas de mise à jour firmware utilisateur. La version est affichée via le menu UER.

Où puis-je trouver le numéro de série ?

Le numéro de série se trouve généralement sur l'étiquette au dos ou en dessous de l'appareil.

MODE D'EMPLOI Eurolight LED Floodlight BAR 2408 RGB BEHRINGER

Consignes de sécurité

Les points repérés par ce symbole portent une tension électrique suffisante pour constituer un risque d'électrocution. Utilisez uniquement des câbles d'enceintes professionnels de haute qualité avec fiches Jack mono 6,35 mm ou fiches à verrouillages déjà installées. Toute autre installation ou modification doit être effectuée uniquement par un personnel qualifié.
Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil - elle peut provoquer des chocs électriques.
Attention Ce symbol signale les consignes d'utilisation et d'entre ! Tien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.
Attention Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière.

L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

Attention

Pour réduire les risques

de feu et de choc

électrique, n'exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil (un vase par exemple).

Attention

Ces consignes de

sécurité et d'entretien sont destinées à un personnel qualifié. Pour éviter tout risque de choc électrique, n'effectuez aucune réparation sur l'appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent être effectuées uniquement par un technicien spécialisé.

1. Lisez ces consignes.
2. Conservez ces consignes.
3. Respectez tous les avertissements.
4. Respectez toutes les
   consignes d'utilisation.
5. N'utilisez jamais l'appareil à
   proximité d'un liquide.
6. Nettoyez l'appareil avec un chiffon sec.
7. Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.
8. Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tous appareil dégageant de la chaleur (y compris un ampli de puissance).
9. Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'alimentation foumi ne correspond pas à celles de votre installation électrique,

faites appel à un électricien pour effectuer le changement de prise.
10. Installez le cordon d'alimentation de telle façon que personne ne puisse marcher dessus et qu'il soit protégé d'arêtes coupantes. Assurez-vous que le cordon d'alimentation est suffisamment protégé, notamment au niveau de sa prise électrique et de l'endroit où il est relié à l'appareil; cela est également valable pour une éventuelle rallonge électrique.
11. Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.

1. Utilisez

exclusivement des

chariots, des

diables,

des presentoirs,

des pieds et des

surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute.

1. Débranchez l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps.
2. Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.
3. L'appareil doit être connecté à une prise secteur dotée d'une protection par mise à la terre.
4. La prise électrique ou la prise IEC de tout appareil dénué de bouton marche/arrêt doit rester accessible en permanence.

1. Mise au rebut

appropriée de ce

produit: Ce symbole

indique qu'en accord

avec la directive DEEE

(2012/19/EU) et les lois en vigueur dans votre pays, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être déposé dans un point de collecte agréé pour le recyclage des déchets d'équipements électriques et électroniques (EEE). Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé à cause des substances potentiellement dangereuses généralement associées à ces équipements. En même temps, votre coopération dans la mise au rebut de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur l'endroit où vous pouvez déposer vos déchets d'équipements pour le recyclage, veuillez contacter votre mairie ou votre centre local de collecte des déchets.

1. N'installez pas l'appareil dans un espace confiné tel qu'une bibliothèque ou meuble similaire,
2. Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.
3. Gardez à l'esprit l'impact environnemental lorsque vous mettez des piles au rebus. Les piles usées doivent être déposées dans un point de collecte adapté.
4. Utilisez l'appareil dans un climat tropical et/ou modéré.

DÉNI LÉGAL

Music Tribe ne peut être tenu pour responsable pour toute perte pouvant être subie par toute personne se fiant en partie ou en totalité à toute description, photographie ou affirmation contenue dans ce document. Les caractéristiques, l'apparence et d'autres informations peuvent faire l'objet de modifications sans notification. Toutes les marques appartiennent à leurs propriétaires respectifs. Midas, Klark Teknik,

Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Auratone et Coolaudio sont des marques ou marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2020 Tous droits réservés.

GARANTIE LIMITÉE

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet musictribe.com/warranty.

Wichtige

Sicherheitshinweise

Vorsicht

Die mit dem Symbol

Consignes de sécurité supplémentaires

1. À l'ouverture de la boite, sortez tous les accessoires et placez l'appareil sur une table pour l'inspecteur. Vérifiez d'abord que tous les accessoires sont bien présents, puis assurez-vous que l'appareil n'est pas endommagé. S'il a subi le moindre dommage, contactez votre fournisseur au plus vite.

2. Alimentation : Assurez-vous que l'alimentation secteur locale est compatible avec les caractéristiques de la tension nominale de l'appareil.

3. Cet appareil n'a pas été conçu pour une utilisation en extérieur. Il doit être conservé dans un environnement sec et éloigné de toute source d'humidité, de chaleur excessive ou de la poussière. Evitez tout contact avec l'eau ou autre liquide pour réduire les risques d'électrocution et d'incendie.

4. N'installez pas l'appareil sur ou à proximité de matériaux combustibles.

5. Le personnel en charge d'installer, d'utiliser et d'entretenir l'appareil doit être un personnel professionnel licencié et autorisé

6. Si l'appareil est dysfonctionnel, cessez de l'utiliser immédiatement. Ne tentez pas de réparer l'appareil et contactez le centre d'assistance technique autorisé le plus proche. Si des pièces sont endommagées, utilisez uniquement des pièces de remplacement similaires.

7. N'entrez jamais en contact avec des fils électriques durant l'utilisation pour éviter tout risque d'électrocution.

8. Utilisez l'appareil dans un environnement de fonctionnement dont la température se situe entre 20°C et 40°C.

9. Lors d'un fonctionnement normal, le boîtier peut atteindre une température de de 80°C ; ne le touchez pas.

10. L'appareil doit être utilisé uniquement avec un système électrique relié à la terre et le câble de terre doit être connecté à la terre du système d'alimentation. Le symbole de masse/terre de l'appareil doit être connecté à la structure des unités d'éclairage.

11. N'utilisez pas l'appareil si l'isolation du câble d'alimentation est défectueuse ; le câble d'alimentation ne doit pas chevaucher les autres câbles de votre système.

12. Lorsque vous n'utilisez pas l'appareil ou lors de l'entretien, déconnectez-le de l'alimentation.

13. Aucun composant de l'appareil n'est réparable par l'utilisateur. Avant d'utiliser l'appareil, assurez-vous qu'il est fixé correctement et que toutes les vis et raccords sont bien en place. Si le boitier est ouvert ou mal fixé, n'utilisez pas l'appareil.

14. Des contrôles réguliers doivent être effectués par un personnel qualifié afin de s'assurer que le système est stable et correctement maintenu.

15. Assurez-vous que la zone située en-dessous de l'endroit où le système est suspendu n'est jamais occupée par le public. Ne suspendez pas l'appareil au-dessus d'une zone à laquelle le public peut accéder.

Sécurité secondaire

Tout dispositif d'éclairage installé dans les théâtres, studios ou autres lieux de travail ou de divertissement doit être équipé, en plus du système de suspension principal, d'une sécurité secondaire indépendante, adaptée et correctement fixée. Le système de sécurité supplémentaire doit être tel que l'appareil ne puisse pas chuter ou basculer dans le cas où le système de fixation principal serait défaillant.

Entretien et nettoyage de l'appareil

Merci de prêler attention aux point suivants lorsque vous utilisez ou inspectez l'appareil:

• Tous les composants et vis doivent être correctement serrés et non rouillé ni endommagé
• Le boîtier extérieur, les lentilles, les pièces de fixation et l'endroit de l'installation (par exemple le plafond, les barres de suspension, etc.) ne doivent pas être déformés
• Le cordon d'alimentation ne doit pas être endommagé L'appareil doit être installé et utilisé uniquement par des techniciens professionnels qualifiés et doit être protégé contre les risques de sécurité potentiels.

AVERTISSEMENT: Déconnectez le cordon d'alimentation avant d'effectuer toute maintenance!

Avant d'effectuer toute manipulation sur l'appareil, assurez-vous qu'il soit bien déconnecté de la source d'alimentation. Il est très important d'entretenir et de nettoyer correctement l'appareil. Cela permet non seulement de conserver une luminosité maximale mais également de prolonger sa durée de vie. Utilisez des produits nettoyant pour vère professionnels et des chiffons douc. Vous ne devez en aucun cas utiliser de l'alcool ou des solvants chimiques. L'intérieur de l'appareil et le ventilateur doivent être nettoyés au moins une fois par trimestre avec un aspirateur.

Button:	1 MENU		Permet d'afficher le menu principal et de basculer entre les différents éléments du menu.Permet également de fermer un sous-menu sans sauvegardier
	2 DOWN		Permet de diminuer la valeur affichée d'une unité/ Fonction de navigation
	3 UP		Permet d'augmenter la valeur affichée d'une unité/ Fonction de navigation
	4 ENTER		Permet d'afficher les réglages de la fonction sélectionnée/ Confirmer et sauvegardier
LED:	5 DMX Clignote lorsqu'en mode DMX
	6 MASTER Clignote lorsqu'en mode MASTER
	7 SLAVE Clignote lorsqu'en mode SLAVE
	8 SOUND Clignote lorsqu'en mode Active

Fonctions d'affichage

Appuyez sur le bouton MENU pour accéder aux options du menu ; appuyez à nouveau sur MENU pour basculer entre les options du menu. Appuyez sur le bouton ENTER pour accéder à la fonction souhaitée, l'afficheur clignote. Utilisez alors les boutons UP/DOWN pour sélectionner le paramètre souhaité. Appuyez sur ENTER pour sauvegarder et confirmer ou sur MENU pour revenir en arrière sans sauvegarder.

Les fonctions principales sont les suivantes:

Menu Options and Settings Description
Addr	A001 - AS 12	Sélection du code d'adressage DMX de 001 à 512
ChOn	B2Ch/73Ch BSCh 28Ch	Sélection du canal DMX 2/3/5/28
SLNd	NASE	Activation du mode (HOST)
	SLAd	Activation du mode SLAVE : lorsqu'il est connecté à une entrée DMX, l'appareil esclave réplique le fonctionnement de l'appareil maître (HOST)
Auto	A000 - A100	Activation du mode AUTO, faites votre choix parmi 100 options d'automatisation
	SP01 - SP99	Sélection de la vitesse du mode AUTO, de lent à rapide
	FS00 - FS99	Sélection de la vitesse du stroboscope du mode AUTO, de lent à rapide. 00 = stroboscope désactivé
	Fd00 - Fd99	Sélection de la vitesse du fondu du mode AUTO de lent à rapide. 00 = pas de fondu

PROG	PR00 → PR20		Activation du mode PROG, faites votre choix parmi 21 presets de lumière
	SP00 → SP99		Sélection de la vitesse du mode PROG, de lent à rapide
	FS00 → FS99		Sélection de la vitesse du stroboscope du mode PROG, de lent à rapide. 00 = stroboscope désactivé
	Fd00 → Fd99		Sélection de la vitesse du fondu du mode PROG de lent à rapide 00. = pas de fondu
	Co80	0000	La couleur principale (MAIN) est rouge
		2000	La couleur principale (MAIN) est rouge + vert
		3000	La couleur principale (MAIN) est vert
		4000	La couleur principale (MAIN) est vert + bleu
		5000	La couleur principale (MAIN) est bleu
		6000	La couleur principale (MAIN) est rouge + bleu
		7000	La couleur principale (MAIN) est r ouge + vert + bleu
		8000	Couleur de fond (BACKGROUND) desactivée, LEDs éteintes
	Co82	1000	Couleur de fond (BACKGROUND) est rouge
		2000	Couleur de fond (BACKGROUND) est rouge + vert
		3000	Couleur de fond (BACKGROUND) vert
		4000	Couleur de fond (BACKGROUND) vert + bleu
		5000	Couleur de fond (BACKGROUND) bleu
		6000	Couleur de fond (BACKGROUND) est rouge + bleu
		7000	Couleur de fond (BACKGROUND) est rouge + vert + bleu
		8000	Couleur de fond (BACKGROUND) desactivée, LEDs éteintes
Menu Options and Settings Description
CoLo	CoBo	180€	La couleur STATIC est rouge
		28rG	La couleur STATIC est rouge + vert
		388G	La couleur STATIC est vert
		480G	La couleur STATIC est vert + bleu
		588b	La couleur STATIC est bleu
		68rB	La couleur STATIC est rouge + bleu
		780b	La couleur STATIC est rouge+ vert + bleu
		80FF	Couleur STATIC désactivée, LEDs éteintes
	Sero	F500 - F599	Sélection de la vitesse du stroboscope de la couleur STATIC, de lent à rapide. 00 = stroboscope désactivé
	dFO	d800 - d100	Sélection de la variation de la couleur STATIC, de 0 à 100%
SouIn	SouIn		Permet d'activer le mode SOUND CONTROL. Les lumières LED suivent le rythme de la musique
	oOFF		Permet de désactiver le mode SOUND CONTROL
SEnS	8800 - 8888		Permet de régler la sensibilité au son du mode SOUND CONTROL, de 0 (peu sensible) à 100 (tres sensible)
Led8	Fan8		Afficheur LED toujours actif
	oOFF		Si vous ne touchez pas à l'afficheur pendant 5 secondes, il s'éteint. Touchez à nouveau pour le rallumer
dSP	dSP		Pas d'affichage inversé
	dSP		Affichage inversé
tESE	tESE		Appuyez sur ENTER, l'afficheur dignote pour indiquer que l'appareil est en mode TEST. Appuyez à nouveau sur ENTER pour quitter ce mode
UER	U10		Version du programme

Display

Contrôle de l'appareil

L'appareil peut être contrôlé de l'une des manières suivantes :

1. Maître/esclave
2. Télécommande IR

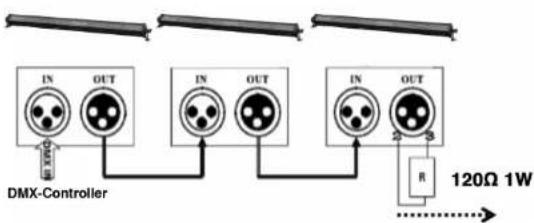

3. Contrôle DMX

Contrôle maître/esclave

Maltre/esclave, réglage automatique

1. Connectez les unités avec un câble DMX.

2. Le mode maître/esclave s'active automatiquement.

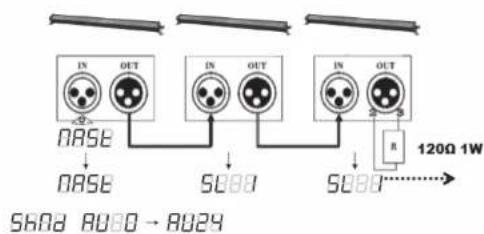

Maître/esclave, réglage manuel (Le mode esclave 1)

1. Connect the device(s) with DMX cable.
2. Configurez l'appareil maître

2.1. Appuyez sur le bouton MENU du premier appareil puis sélectionnez
2.2. Appuyez sur ENTER
2.3. Utilisez les boutons haut et bas pour sélectionner BASE
2.4. Appuyez sur ENTER (le premier appareil est configuré comme maître)
2.5. Appuyez sur MENU sur l'appareil maître et sélectionnez Shnd. Sur l'appareil maître utilisé seul, vous pouvez également sélectionner Rubo ProG Colc Soua
2.6. Appuyez sur ENTER
27. Sélectionnez MENU sur l'appareil maître puis sélectionnez l'un des modes disponibles
2.8. Appuyez sur ENTER
2.9. Au bout de 5 à 10 secondes, le mode sélectionné est activé

1. Configurez les appareils esclaves:

3.1. Appuyez sur MENU, sélectionnez SLAD puis SLAD. (Procédez de la même manière sur tous les appareils esclaves)
3.2. Appuyez sur ENTER
3.3. Connect the device(s) with DMX cable, the DMX LED s'active.

Télécommande (en option)

Lorsque vous utilisez la télécommande, l'espace entre l'appareil et la commande ne doit contenir aucun obstacle. La télécommande a une portée de 10 m.

La télécommande IR est une option disponible séparément.

behringer	ON/OFF Activation/désactivation des LEDs
	AUTO Mode automatique, AU 0 = fonctionnement aléatoire
	PRG Mode automatique, AU 1 à AU 9
	SOUND	Activation/désactivation du son
	SPEED	Vitesse de contrôle
	STROBE	Activation/désactivation du stroboscope
	+	Augmentation de la valeur
	-	Diminution de la valeur
	Dimming	Variation de la luminosité
	R	Variation de la couleur rouge
	G	Variation de la couleur verte
	B	Variation de la couleur bleue
	A	Variation de la couleur orange
	W	Variation de la couleur blanche
	0-9	10 effets de couleur
	remarks	Réglage de la vitesse ou de la variation avec +/-

Pile de la commande à distance

1. Le pôle positif (+) de la pile doit être placé comme indiqué ci-dessous.
2. La flèche indique le loquet de verrouillage en plastique.

Afin d'utiliser un contrôleur DMX pour piloter l'appareil, vous devez d'abord initialiser le code de l'adresse DMX. La plage de code d'adressage s'étend de l'appareil peut plus revoir des signaux DMX

1. Appuyez sur le bouton MENU, sélectionnez l'option .
2. Appuyez sur le bouton ENTER. Le code de l'adresse clignote. Utilisez les bouton UP/DOWN pour sélectionner le code d'adressage DMX. Par défaut, le code est 8001
3. Une fois le code sélectionné, appuyez sur le bouton ENTER.
4. Connectez la sortie de la console DMX à l'entrée DMX du premier appareil, puis connectez la sortie DMX du premier appareil à l'entrée DMX du second, et ainsi de suite jusqu'à ce que tous les appareils soient connectés

Terminal de connexion DMX (connexion en boucle)

Durant l'installation, si la ligne de signal couvre une longue distance ou si l'installation est effectuée dans un environnement bruyant comme une salle de danse, il est recommandé d'utiliser un terminal DMX (connexion en boucle). Cela permet de réduire les interférences électriques sur le signal de contrôle numérique.

Le terminal DMX est un simple connecteur XLR dont les bruches 2 et 3 sont reliées à une résistance de 120 D. Connectez le terminal à la sortie XLR du dernier appareil. Référez-vous aux schémas suivants:

1200 2 1 3 PIN 3 PIN2

Gerätesteuerung

en ligne. Prenez le temps d'enregistrer votre produit Music Tribe aussi vite que possible sur le site Internet behringer, com. Le fait d'enregistrer le produit en ligne nous permet de gérer les réparations plus rapidement et plus efficacement. Prenez également le temps de lire les termes et conditions de notre garantie.

1. Dysfonctionnement. Si vous n'avez pas de revendeur Music Tribe près de chez vous, contactez le distributeur Music Tribe de votre pays : consultez la liste des distributeurs de votre pays dans la page "Support" de notre site Internet behringer. com. Si votre pays n'est pas dans la liste, essayez de résoudre votre problème avec notre "aide en ligne" que vous trouverez également dans la section "Support" du site behringer. com. Vous pouvez également nous faire parvenir directement votre demande de réparation sous garantie par Internet sur le site behringer. com AVANT de nous renvoyer le produit.

2. Raccordement au secteur. Avant de relier cet équipement au secteur, assurez-vous que la tension secteur de votre région soit compatible avec l'appareil. Veillez à remplacer les fusibles uniquement par des modèles exactement de même taille et de même valeur électrique — sans aucune exception.
