Type de produit	Système d'éclairage pour rack
Marque	Behringer
Modèle	Powerlight PL2000
Nombre de prises secteur	8 prises IEC
Charge maximale totale	8 A
Alimentation	230 V~, 50 Hz (Europe)
Puissance d'éclairage	3,5 W
Protection principale	Disjoncteur automatique 8 A / 250 V
Protection éclairage	Fusible F 32 mA / 250 V
Interrupteur marche/arrêt	Commutateur POWER avec voyant
Éclairage pivotant	Oui, orientable
Montage en rack	1U (44 mm de hauteur)
Largeur de rack	483 mm (19 pouces)
Profondeur	Environ 200 mm
Matériau du châssis	Acier
Connecteurs d'entrée	Embase IEC standard
Connecteurs de sortie	8 embases IEC
Entretien	Nettoyer avec un chiffon sec
Sécurité	Fusible, disjoncteur, mise à la terre
Garantie	Consultez le site music-group.com/warranty
Pays de fabrication	Chine

FOIRE AUX QUESTIONS - Powerlight Pl2000 BEHRINGER

Comment brancher le Powerlight PL2000 ?

Branchez le cordon d'alimentation fourni sur l'embase IEC à l'arrière de l'appareil. Connectez ensuite vos équipements (8 maximum) aux prises IEC du panneau arrière. Assurez-vous que la charge totale ne dépasse pas 8 A. Mettez l'interrupteur POWER en position marche.

Quelle est la charge maximale supportée ?

La charge maximale totale sur l'ensemble des 8 prises est de 8 A. Si vous dépassez cette limite, le disjoncteur automatique coupe l'alimentation.

Comment remplacer le fusible d'éclairage ?

Le fusible de l'éclairage (F 32 mA / 250 V) se trouve sur le panneau arrière. Débranchez d'abord l'appareil du secteur, puis retirez le porte-fusible et remplacez-le par un fusible identique. Ne jamais utiliser un fusible de valeur différente.

Que faire si le disjoncteur saute ?

Le disjoncteur automatique saute lorsque la charge totale dépasse 8 A. Débranchez un ou plusieurs appareils des prises du PL2000 pour réduire la charge. Attendez environ 2 minutes avant de réarmer le disjoncteur en appuyant sur le bouton. Si le problème persiste, réduisez encore la charge.

Comment monter le Powerlight PL2000 en rack ?

Utilisez un rack standard 19 pouces. Le PL2000 occupe une hauteur de 1U (44 mm). Fixez-le avec des vis et écrous M6. Laissez au moins 10 cm d'espace à l'arrière pour les câbles. Évitez de le placer au-dessus d'un ampli de puissance.

Puis-je utiliser d'autres types de câbles ?

Utilisez exclusivement des câbles d'enceintes professionnels de haute qualité avec fiches Jack mono 6,35 mm ou fiches à verrouillage. Ne modifiez pas les câbles fournis.

Comment nettoyer l'appareil ?

Débranchez l'appareil du secteur avant tout nettoyage. Utilisez un chiffon sec pour essuyer la surface. N'utilisez pas de liquides ni de sprays.

L'éclairage est-il réglable ?

Oui, l'éclairage pour rack est pivotant. Vous pouvez l'orienter manuellement vers la zone que vous souhaitez éclairer. Il s'active indépendamment du commutateur POWER via le bouton LIGHT.

Où trouver les conditions de garantie ?

Consultez le site www.music-group.com/warranty pour les détails de la garantie limitée. La garantie est assurée par MUSIC Group.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord le branchement secteur et le cordon d'alimentation. Assurez-vous que l'interrupteur POWER est en position marche. Si l'éclairage ne fonctionne pas, vérifiez le fusible dédié (F 32 mA). En cas de problème persistant, contactez un technicien qualifié.

MODE D'EMPLOI Powerlight Pl2000 BEHRINGER

Manuel d'utilisation

Consignes de sécurité....3

Déni Légal....3

Garantie 4

1. Introduction......6
2. Commandes et Connexions ......6
3. Montage en Rack......7
4. Caractéristiques techniques....7

FR

Consignes de sécurité

Les points repérés par ce symbole portent une tension électrique suffi sante pour constituer un risque d'électrocution. Utilisez uniquement des câbles d'enceintes professionnels de haute qualité avec fi ches Jack mono 6,35 mm ou fi ches à verrouillages déjà installées. Toute autre installation ou modifi cation doit être eff ectuée uniquement par un personnel qualifi é.

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil - elle peut provoquer des chocs électriques.

Attention

Ce symbol signale les consignes d'utilisation et d'entre ! Tien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Attention

Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

Attention

Pour réduire les risques de feu et de choc électrique, n'exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil (un vase par exemple).

Attention

Ces consignes de sécurité et d'entretien sont destinées

à un personnel qualifi é. Pour éviter tout risque de choc électrique, n'eff ectuez aucune réparation sur l'appareil qui ne

soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent être eff ectuées uniquement par un technicien spécialisé.

1. Lisez ces consignes.
2. Conservez ces consignes.
3. Respectez tous les avertissements.
4. Respectez toutes les consignes d'utilisation.
5. N'utilisez jamais l'appareil à proximité d'un liquide.
6. Nettoyez l'appareil avec un chiff on sec.
7. Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.
8. Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauff age, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).
9. Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'ali-mentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour eff ectuer le changement de prise.
10. Installez le cordon d'alimentation de telle façon que personne ne puisse marcher dessus et qu'il soit protégé d'arêtes coupantes. Assurez-vous que le cordon d'alimentation est suffisamment protégé, notamment au niveau de sa prise électrique et de l'endroit où il est relié à l'appareil; cela est également valable pour une éventuelle rallonge électrique.
11. Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.

1. Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces

de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute.

1. Débranchez l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps.
2. Les travaux d'entretien de l'appareil doivent être eff ectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.
3. L'appareil doit être connecté à une prise secteur dotée d'une protection par mise à la terre.
4. La prise électrique ou la prise IEC de tout appareil dénué de bouton marche/arrêt doit rester accessible en permanence.

DÉNI LÉGAL

CARACTÉRISTIQUES TECHNIQUES ET APPARENCE SUJETTES À MODIFICATIONS SANS PRÉAVIS. PRÉCISION NON GARANTIE. BEHRINGER, KLARK TEKNIK, MIDAS, BUGERA, ET TURBOSOUND FONT PARTIE DU MUSIC GROUP (MUSIC-GROUP.COM). TOUTES LES MARQUES DÉPOSÉES SONT LA PROPRIÉTÉ DE LEURS PROPRIÉTAIRES RESPECTIFS. LA SOCIÉTÉ MUSIC GROUP N'ACCEPTE AUCUNE RESPONSABILITÉ DANS LES ÉVENTUELS DOMMAGES OU PERTES SUBIS PAR UN TIERS EN SE BASANT EN ENTIER OU EN PARTIE SUR LES DESCRIPTIONS, PHOTOGRAPHIES OU DÉCLARATIONS CONTENUES DANS CE DOCUMENT. LES COULEURS ET CARACTÉRISTIQUES PEUVENT VARIER LÉGÈREMENT DE CELLES DU PRODUIT. LES PRODUITS

MUSIC GROUP NE SONT VENDUS QUE PAR LE BIAIS DE REVENDEURS AGRÉÉS. LES DISTRIBUTEURS ET LES REVENDEURS NE SONT PAS AGENTS DE MUSIC GROUP ET N'ONT ABSOLUMENT AUCUNE AUTORITÉ POUR ENGAGER OU REPRÉSENTER LA SOCIÉTÉ MUSIC GROUP DE FAÇON IMPLICITE, EXPLICITE OU INDIRECTE. CE MODE D'EMPLOI EST PROTÉGÉ PAR DROITS D'AUTEURS. IL EST INTERDIT DE TRANSMETTRE OU DE COPIER CE MODE D'EMPLOI SOUS QUELLE FORME QUE CE SOIT, PAR QUEL MOYEN QUE CE SOIT, ÉLECTRONIQUE OU MÉCANIQUE, CE QUI COMPREND LES MOYENS DE PHOTOCOPIE ET D'ENREGISTREMENT DE QUELLE FAÇON QUE CE SOIT, QUEL QUE SOIT LE BUT, SANS LA PERMISSION ÉCRITE EXPRESSE DE MUSIC GROUP IP LTD.

TOUS DROITS RÉSERVÉS. © 2013 MUSIC Group IP Ltd. Trident Chambers, Wickhams Cay, P.O. Box 146, Road Town, Tortola, Iles Vierges Britanniques

GARANTIE

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de MUSIC Group, consultez le site Internet www.music-group.com/warranty.

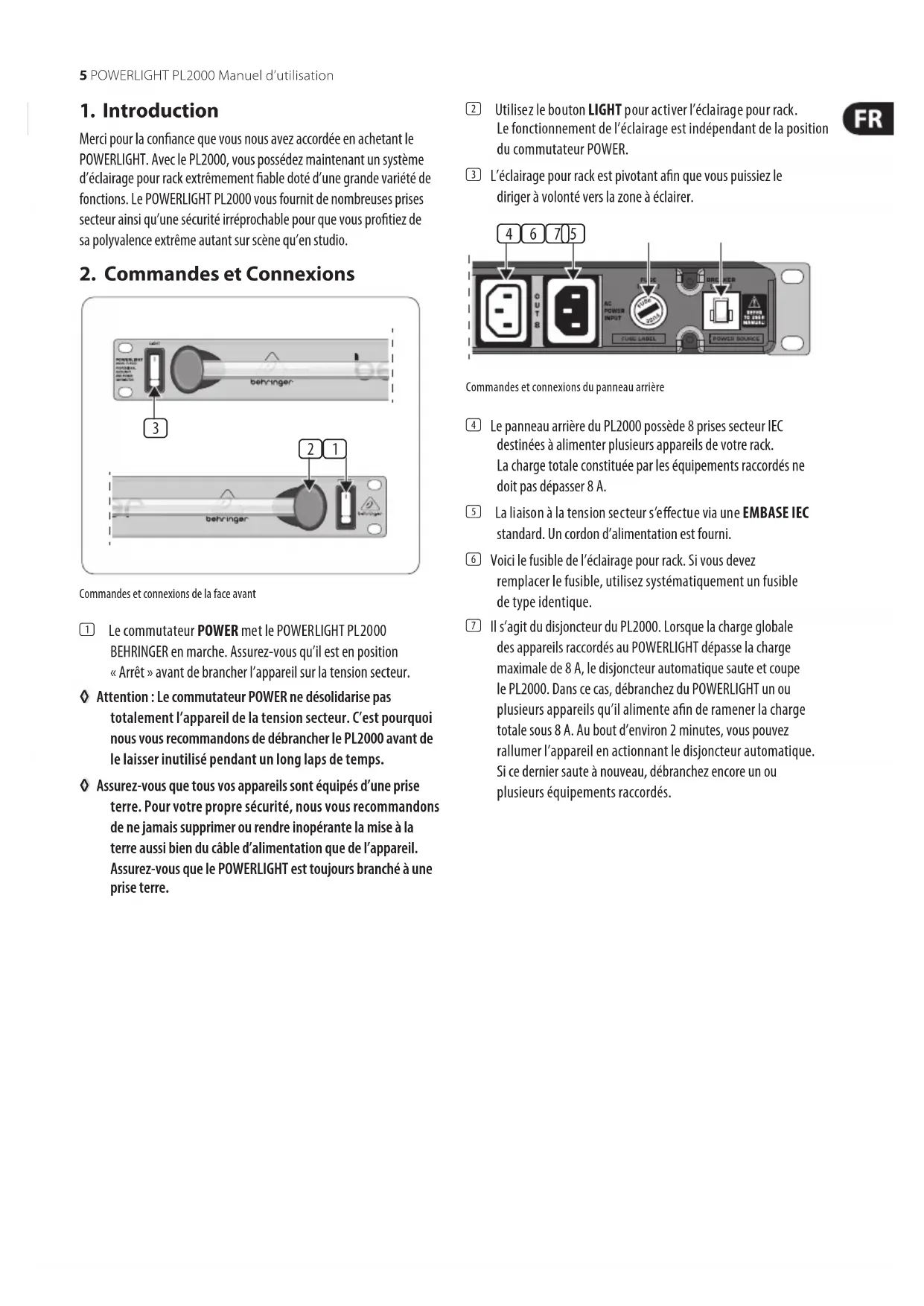

1. Introduction

Merci pour la confiance que vous nous avez accordée en achetant le POWERLIGHT. Avec le PL2000, vous possédez maintenant un système d'éclairage pour rack extrêmement fiable doté d'une grande variété de fonctions. Le POWERLIGHT PL2000 vous fournit de nombreuses prises secteur ainsi qu'une sécurité irréprochable pour que vous profitiez de sa polyvalence extrême autant sur scène qu'en studio.

2. Commandes et Connexions

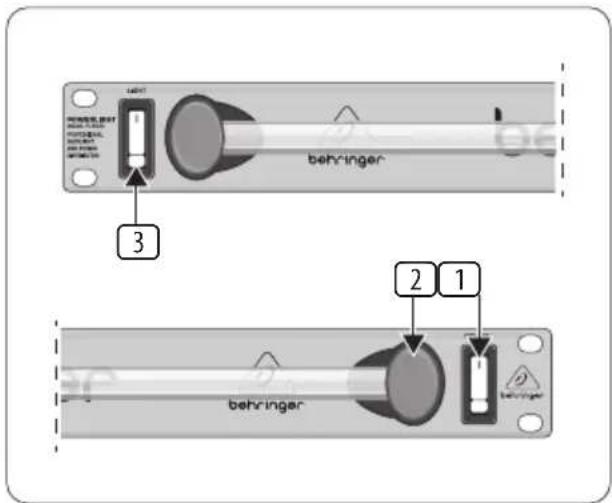

Commandes et connexions de la face avant

1 Le commutateur POWER met le POWERLIGHT PL2000 BEHRINGER en marche. Assurez-vous qu'il est en position « Arrêt » avant de brancher l'appareil sur la tension secteur.
Attention : Le commutateur POWER ne désolidarise pas totalement l'appareil de la tension secteur. C'est pourquoi nous vous recommandons de débrancher le PL2000 avant de le laisser inutilisé pendant un long laps de temps.
Assurez-vous que tous vos appareils sont équipés d'une prise terre. Pour votre propre sécurité, nous vous recommandons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du câble d'alimentation que de l'appareil. Assurez-vous que le POWERLIGHT est toujours branché à une prise terre.

2 Utilisez le bouton LIGHT pour activer l'éclairage pour rack. Le fonctionnement de l'éclairage est indépendant de la position du commutateur POWER.
3 L'éclairage pour rack est pivotant afin que vous puissiez le diriger à volonté vers la zone à éclairer.

Commandes et connexions du panneau arrière

4 Le panneau arrière du PL2000 possède 8 prises secteur IEC destinées à alimenter plusieurs appareils de votre rack. La charge totale constituée par les équipements raccordés ne doit pas dépasser 8 A.
5 La liaison à la tension secteur s'effectue via une EMBASE IEC standard. Un cordon d'alimentation est fourni.
6 Voici le fusible de l'éclairage pour rack. Si vous devez remplacer le fusible, utilisez systématiquement un fusible de type identique.
7 Il s'agit du disjoncteur du PL2000. Lorsque la charge globale des appareils raccordés au POWERLIGHT dépasse la charge maximale de 8 A, le disjoncteur automatique saute et coupe le PL2000. Dans ce cas, débranchez du POWERLIGHT un ou plusieurs appareils qu'il alimente afin de ramener la charge totale sous 8 A. Au bout d'environ 2 minutes, vous pouvez rallumer l'appareil en actionnant le disjoncteur automatique. Si ce dernier saute à nouveau, débranchez encore un ou plusieurs équipements raccordés.

FR

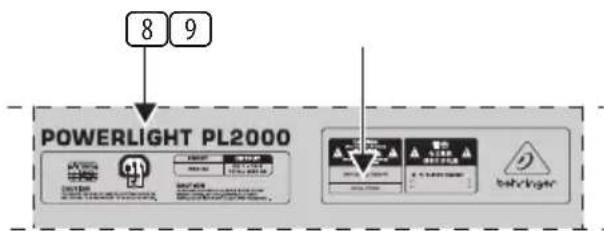

Avertissements importants sur le capot de l'appareil

8 Des avertissements importants concernant la polarité des connecteurs ainsi que la charge totale raccordée sont sérigraphiés sur le capot du POWERLIGHT.
9 NUMERO DE SERIE.

3. Montage en Rack

Pour son montage dans un rack au format 19 pouces, le PL2000 nécessite un espace libre d'une unité de hauteur (1U). Laissez au moins 10 cm d'espace à l'arrière de l'appareil pour pouvoir effectuer le câblage.

Pour le montage en rack, utilisez des vis et des écrous M6.

Assurez-vous que la circulation d'air autour de l'appareil est suffisante et ne le posez pas au-dessus d'un ampli de puissance pour lui éviter tout problème de surchauffe.

4. Caractéristiques techniques

Connecteurs 8 embases IEC

Charge par canal Max. 8 A

Charge globale Max. 8 A

Protections

Eclairage F 32 mA L 250 V (fusible)

Protection principale 8 A 250 V

(disjoncteur automatique)

Eclairage 3,5 watts

Alimentation Secteur

Europe/U.K./Australie 230 V\~, 50 Hz

Chine 220 V\~, 50 Hz

USA/Canada 120 V\~, 60 Hz

Japon 100 V\~, 50 - 60 Hz

Connexion secteur

Embase IEC standard

Dimensions / Poids

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
