Eurolight LED Floodlight BAR 2408 RGB - Beleuchtung BEHRINGER - Kostenlose Bedienungsanleitung

Produkttyp	LED-Balken-Projektor
Marke	Behringer
Modell	Eurolight LED Floodlight BAR 2408 RGB
Kategorie	Beleuchtung
Lichtquelle	RGB-LED
Anzahl der LEDs	8 (Balken)
Abmessungen ca. (L x B x H)	1000 x 100 x 150 mm
Gewicht ca.	3,5 kg
Stromversorgung	100-240 V AC, 50/60 Hz
Leistungsaufnahme	~30 W
IP-Schutzart	IP20 (für den Innenbereich)
DMX-Steuerung	Ja, 2/3/5/28 Kanäle
DMX-Adressierung	001 bis 512
Master/Slave-Modus	Ja
IR-Fernbedienung	Optional (Reichweite 10 m)
Betriebsarten	Auto, Sound, Static, Program, DMX, Master/Slave
Stroboskop-Geschwindigkeit	Einstellbar (00 bis 99)
Überblendgeschwindigkeit	Einstellbar (00 bis 99)
Umgebungstemperatur	20 °C bis 40 °C
Wartung	Reinigung mit einem weichen Tuch und professionellem Glasreiniger; Innenraum alle 3 Monate absaugen
Sicherheit	Steckdose mit Erdung verwenden; nicht Wasser oder Feuchtigkeit aussetzen
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; wenden Sie sich an einen qualifizierten Techniker
Im Lieferumfang enthaltenes Zubehör	Netzkabel, Montagehalterung (je nach Version)

Häufig gestellte Fragen - Eurolight LED Floodlight BAR 2408 RGB BEHRINGER

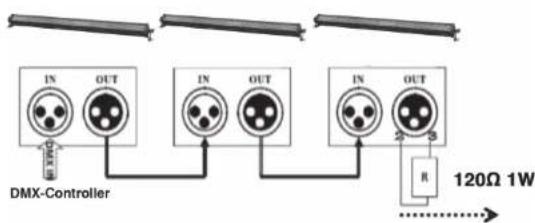

Wie schließe ich das Gerät im DMX-Modus an?

Verbinden Sie das DMX-Pult mit dem DMX-Eingang des ersten Geräts, dann verbinden Sie die Geräte in einer Kette. Stellen Sie die DMX-Adresse über das Menü Addr ein (001 bis 512).

Wie konfiguriere ich den Master/Slave-Modus?

Gehen Sie am Master-Gerät ins Menü SLNd und wählen Sie MAST. Wählen Sie an den Slaves SLAd. Verbinden Sie sie mit einem DMX-Kabel.

Wie aktiviere ich den Sound-Modus (Sound Control)?

Wählen Sie im Menü SouIn die Option SouIn zum Aktivieren. Stellen Sie die Empfindlichkeit mit SEnS von 00 (niedrig) bis 99 (hoch) ein.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vom Strom. Verwenden Sie ein weiches Tuch und professionellen Glasreiniger. Verwenden Sie niemals Alkohol oder Lösungsmittel. Saugen Sie das Innere alle 3 Monate ab.

Kann ich das Gerät im Freien verwenden?

Nein, dieses Gerät ist nur für den Innenbereich bestimmt. Es muss trocken und vor Feuchtigkeit und Staub geschützt aufbewahrt werden.

Wie wechsle ich die Batterie der Fernbedienung?

Öffnen Sie das Batteriefach. Legen Sie eine neue Batterie ein und beachten Sie die Polarität (+/-). Beachten Sie das Schema in der Bedienungsanleitung.

Was tun, wenn das Gerät nicht angeht?

Überprüfen Sie das Netzkabel, die Sicherung (falls vorhanden) und die Steckdose. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.

Wie stelle ich die Stroboskop-Geschwindigkeit ein?

Verwenden Sie im Menü Auto oder Prog die Option FS (00 bis 99). 00 deaktiviert das Stroboskop.

Wie führe ich ein Firmware-Update durch?

Dieses Gerät hat kein Benutzer-Firmware-Update. Die Version wird über das Menü UER angezeigt.

Wo finde ich die Seriennummer?

Die Seriennummer befindet sich normalerweise auf dem Etikett auf der Rückseite oder Unterseite des Geräts.

BEDIENUNGSANLEITUNG Eurolight LED Floodlight BAR 2408 RGB BEHRINGER

markierten Anschlüsse

führen so viel Spannung, dass die Gefahr eines Stromschlags besteht. Verwenden Sie nur hochwertige, professionelle Lautsprecherkabel mit vorinstallierten 6,35 mm MONO-Klinkensteckern oder Lautsprecherstecker mit Drehverriegelung. Alle anderen Installationen oder Modifikationen sollten nur von qualifiziertem Fachpersonal ausgeführt werden.

Achtung

Um eine Gefährdung

durch Stromschlag

en, darf die

kung bzw.

Geräterückwand nicht abgenommen werden. Im Innern des Geräts befinden sich keine vom Benutzer reparierbaren Teile. Reparaturarbeiten dürfen nur von qualifiziertem Personal ausgeführt werden.

Achtung

Um eine Gefährdung

durch Feuer bzw.

Stromschlag auszuschließen, darf dieses Gerät weder Regen oder Feuchtigkeit ausgesetzt werden noch sollten Spritzwasser oder tropfende Flüssigkeiten in das Gerät gelangen können. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät.

Achtung

Die Service-Hinweise sind

nur durch qualifiziertes

Personal zu befolgen. Um eine Gefährdung durch Stromschlag zu vermeiden, führen Sie bitte keinerlei Reparaturen an dem Gerät durch, die nicht in der Bedienungsanleitung beschrieben sind. Reparaturen sind nur von qualifiziertem Fachpersonal durchzuführen.

1. Lesen Sie diese Hinweise.

2. Bewahren Sie diese Hinweise auf.

3. Beachten Sie alle Wamhinweise.

4. Befolgen Sie alle

Bedienungshinweise.

1. Betreiben Sie das Gerät nicht in

der Nähe von Wasser.

1. Reinigen Sie das Gerät mit einem trockenen Tuch.

2. Blockieren Sie nicht die Belüftungsschlitze. Beachten Sie beim Einbau des Gerätes die Herstellerhinweise.

3. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Solche Wärmequellen sind z. B. Heizkörper, Herde oder andere Wärme erzeugende Geräte (auch Verstärker).

4. Entfemen Sie in keinem Fall die Sicherheitsvorrichtung von Zweipol- oder geerdeten Steckern. Ein Zweipolstecker hat zwei unterschiedlich breite Steckkontakte. Ein geordeter Stecker hat zwei Steckkontakte und einen dritten Erdungskontakt. Der breitere Steckkontakt oder der zusätzliche Erdungskontakt dient Ihrer Sicherheit. Falls das mitgelieferte Steckerformat nicht zu Ihrer Steckdose passt, wenden Sie sich bitte an einen Elektriker, damit die Steckdose

entsprechend ausgetauscht wird.

1. Verlegen Sie das Netzkabel so, dass es vor Tritten und scharfen Kanten geschützt ist und nicht beschädigt werden kann. Achten Sie bitte insbesondere im Bereich der Stecker, Verlängerungskabel und an der Stelle, an der das Netzkabel das Gerät verlässt, auf ausreichenden Schutz.

2. Das Gerät muss jederzeit mit intaktem Schutzleiter an das Stromnetz angeschlossen sein.

3. Sollte der Hauptnetzstecker oder eine Gerätesteckdose die Funktionseinheit zum Abschalten sein, muss diese immer zugänglich sein.

4. Verwenden Sie nur Zusatzgeräte/Zubehörteile, die laut Hersteller geeignet sind.

1. Verwenden

Sie nur Wagen,

Standvorrich-

tungen, Stative,

Halter oder Tische,

die vom Hersteller

benannt oder im Lieferumfang des Geräts enthalten sind. Falls Sie einen Wagen benutzen, seien Sie vorsichtig beim Bewegen der Wagen- Gerätkombination, um Verletzungen durch Stolpern zu vermeiden.

1. Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen.

2. Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Service-Personal ausführen. Eine Wartung ist notwendig, wenn das Gerät in irgendeiner Weise beschädigt wurde (z. B. Beschädigung des Netzkabels oder Steckers), Gegenstände oder Flüssigkeit in das Geräteinnere gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, das Gerät nicht ordnungsgemäß funktioniert oder auf den Boden gefallen ist.

1. Korrekte

Entsorgung dieses

Produkts: Dieses Symbol

weist darauf hin, das

Produkt entsprechen

der WEEE Direktive (2012/19/EU) und der jeweiligen nationalen Gesetze nicht

zusammen mit Ihren Haushaltsabfällen zu entsorgen. Dieses Produkt sollte bei einer autorisierten Sammelstelle für Recycling elektrischer und elektronischer Geräte (EEE) abgegeben werden. Wegen bedenklicher

Substanzen, die generell mit elektrischen und elektronischen Geräten in Verbindung stehen, könnte eine unsachgemäße Behandlung dieser Abfallart eine negative Auswirkung auf Umwelt und Gesundheit haben. Gleichzeitig gewährleistet ihr Beitrag zur richtigen Entsorgung dieses Produkts die effektive Nutzung natürlicher Ressourcen. Für weitere Informationen zur Entsorgung Ihrer Geräte bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum zuständigen städtischen Büro, Entsorgungsamt oder zu Ihrem Haushaltsabfallentsorger auf.

1. Installieren Sie das Gerät nicht in einer beengten Umgebung, zum Beispiel Bücherregal oder ähnliches

2. Stellen Sie keine Gegenstände mit offenen Flammen, etwa brennende Kerzen, auf das Gerät.

3. Beachten Sie bei der Entsorgung von Batterien den Umweltschutz-Aspekt. Batterien müssen bei einer Batterie-Sammelstelle entsorgt werden.

4. Verwenden Sie das Gerät in tropischen und/oder gemäßigten Klimazonen.

HAFTUNGSAUSSCHLUSS

Music Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise auf hier enthaltene Beschreibungen.

Fotos oder Aussagen verlassen haben. Technische Daten, Erscheinungsbild und andere Informationen können ohne vorherige Ankündigung

geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon.

Behringer, Bugera, Auratone und Coolaudio sind Warenzeichen ode

eingetragene Warenzeichen der

Music Tribe Global Brands Ltd.

© Music Tribe Global Brands Ltd. 2020 Alle Rechte vorbehalten.

Die geltenden Garantiebedingungen

und zusätzliche Informationen

bezüglich der von Music Tribe gewährten beschränkten

Garantie finden Sie online unter musictribe.com/warranty.

Instruções de

Zusätzliche Sicherheitshinweise

1. Öffnen Sie das Paket, nehmen Sie alle Zubehörteile heraus und legen Sie das Gerät zur Untersuchung auf einen Tisch. Prüfen Sie, ob alle Zubehörteile vorhanden sind, und untersuchen Sie das Gerät sorgfältig auf Schäden. Wenn Sie Schäden feststellen, setzen Sie sich schnellstmöglich mit Ihrem Händler in Verbindung.
2. Netzspannung: Prüfen Sie, ob die örtliche Netzspannung mit der vom Gerät benötigten nominalen Netzspannung übereinstimmt.
3. Das Gerät ist nur für den Betrieb in geschlossenen Räumen geeignet. Es sollte nur in einer trockenen Umgebung ohne Feuchtigkeit, großer Hitze oder Staub betrieben und gelagert werden. Bringen Sie das Gerät nicht in Kontakt mit Wasser, Feuchtigkeit oder anderen Flüssigkeiten, um die Gefahr von Stromschlägen oder Bränden zu verhindern oder zu verringern.
4. Installieren Sie das Gerät nicht direkt auf oder in der Nähe von brennbaren Oberflächen oder Materialien.
5. Personen, die das Gerät installieren, betreiben und warten, müssen eine entsprechende Lizenz und Autorisierung besitzen.
6. Sollte das Gerät fehlerhaft funktionieren, stoppen Sie sofort dessen Betrieb. Versuchen Sie nicht, das Gerät zu reparieren, sondern kontaktieren Sie das nächstgelegene autorisierte Service Center. Verwenden Sie für beschädigte Teile nur identische autorisierte Ersatzteile.
7. Berühren Sie während des Betriebs keine spannungsführenden Kabel, um die Gefahr von Stromschlägen zu vermeiden.
8. Betreiben Sie das Gerät nur bei einer Umgebungstemperatur von 40°C bis -20°C.
9. Bei normalem Betrieb kann die Temperatur des Gerätegehäuses bis zu 80° erreichen. Berühren Sie das Gehäuse nicht.
10. Das Gerät sollte nur in einem geerdeten Stromnetz betrieben werden, wobei der Erdungsleiter des Geräts mit dem Erdungsleiter des Stromnetzes verbunden sein muss. Das Erde/Massesymbol des Geräts sollte mit den Installationsvorrichtungen verbunden sein.
11. Betreiben Sie das Gerät nicht, wenn die Isolation des Netzkabels beschädigt ist. Verlegen Sie das Netzkabel so, dass es nicht mit anderen Kabeln des Systems in Kontakt kommt.
12. Trennen Sie das Netzkabel des Geräts vom Stromnetz, wenn Sie das Gerät reinigen oder nicht verwenden.

13. Die Bauteile im Innern des Geräts können vom Anwender nicht gewartet werden. Achten Sie vor dem Betrieb des Geräts darauf, dass es sicher aufgestellt ist und alle Montageschrauben und Halterungen befestigt sind. Wenn das Gehäuse des Geräts offen oder lose ist, dürfen Sie das Gerät nicht betreiben.

14. Das Gerät muss regelmäßig von qualifiziertem Fachpersonal daraufhin überprüft werden, ob es sich in einem sicheren und stabilen Zustand befindet.

15. Sollte das Gerät aufgehängt werden, dürfen sich im Bereich darunter keine Menschen aufhalten. Hängen Sie das Gerät nicht in Bereichen auf, die öffentlich zugänglich sind oder genutzt werden können.

Zusätzliche Sicherungen

Alle in Theatern, Studios oder anderen Veranstaltungsorten installierten Beleuchtungskörper müssen zusätzlich zu den grundsätzlichen Tragevorrichtungen für hängende Lasten mit einer unabhängigen, für die Belastung geeigneten und sicher angebrachten zweiten Sicherung ausgerüstet werden. Die zusätzliche Sicherung muss so montiert werden, dass der Beleuchtungskörper bei einem Ausfall der Hauptsicherungsvorrichtung ohne Fall- oder Schwingbewegung von ihr gehalten wird.

Pflege und Reinigung des Produkts

Achten Sie bitte auf folgende Punkte, wenn Sie dieses Produkt betreiben und überprüfen:

• Alle Schrauben und Komponenten des installierten Produkts dürfen weder locker noch rostig oder beschädigt sein.
• Gehäuse, Linse, Befestigungsteile und Installationsorte (2. B. Decke, Halterung, Traverse usw.) dürfen nicht verformt sein.
  • Das Netzkabel darf nicht beschädigt sein.
  Das Produkt darf nur von geschulten professionellen Technikern installiert und betrieben werden und muss vor potenziellen Sicherheitsrisiken geschützt werden.

ACHTUNG: Trennen Sie vor der Wartung des Produkts das Netzkabel vom Stromnetz!

Bevor Sie das Gerät demontieren oder warten, trennen Sie es unbedingt vom Stromnetz. Halten Sie das Gerätsauber, um dessen maximale Helligkeit sicherzustellen und die Wartungsintervalle zu verlängern. Verwenden Sie hochwertige professionelle Glasreiniger und einen weichen Lappen. Verwenden Sie unter keinen Umständen Alkohal oder chemische Lösungsmittel. Das Geräteinnere und der Lüfter sollten mindestens vierteljährlich mit einem Staubsauger gereinigt werden.

Item No. Silkscreen Function
Button:	1 MENU		Aktiviert das Hauptmenü und wechselt zwischen Meräpunkten.Schließt ein offenes Submenü,ohne zu speichern.
	2 DOWN		Verringert den angezeigten Wert um 1/ Navigier-Funktion
	3 UP		Erhöht den angezeigten Wert um 1/ Navigier-Funktion
	4 ENTER		Gibt die gewählte Funktion ein/ beslätigt und speichert
LED:	5 DMX Blinkt im DMX-Modus
	6 MASTER Blinkt im MASTER-Modus
	7 SLAVE Blinkt im SLAVE-Modus
	8 SOUND Blinkt im Sound Active-Modus

FR

DE

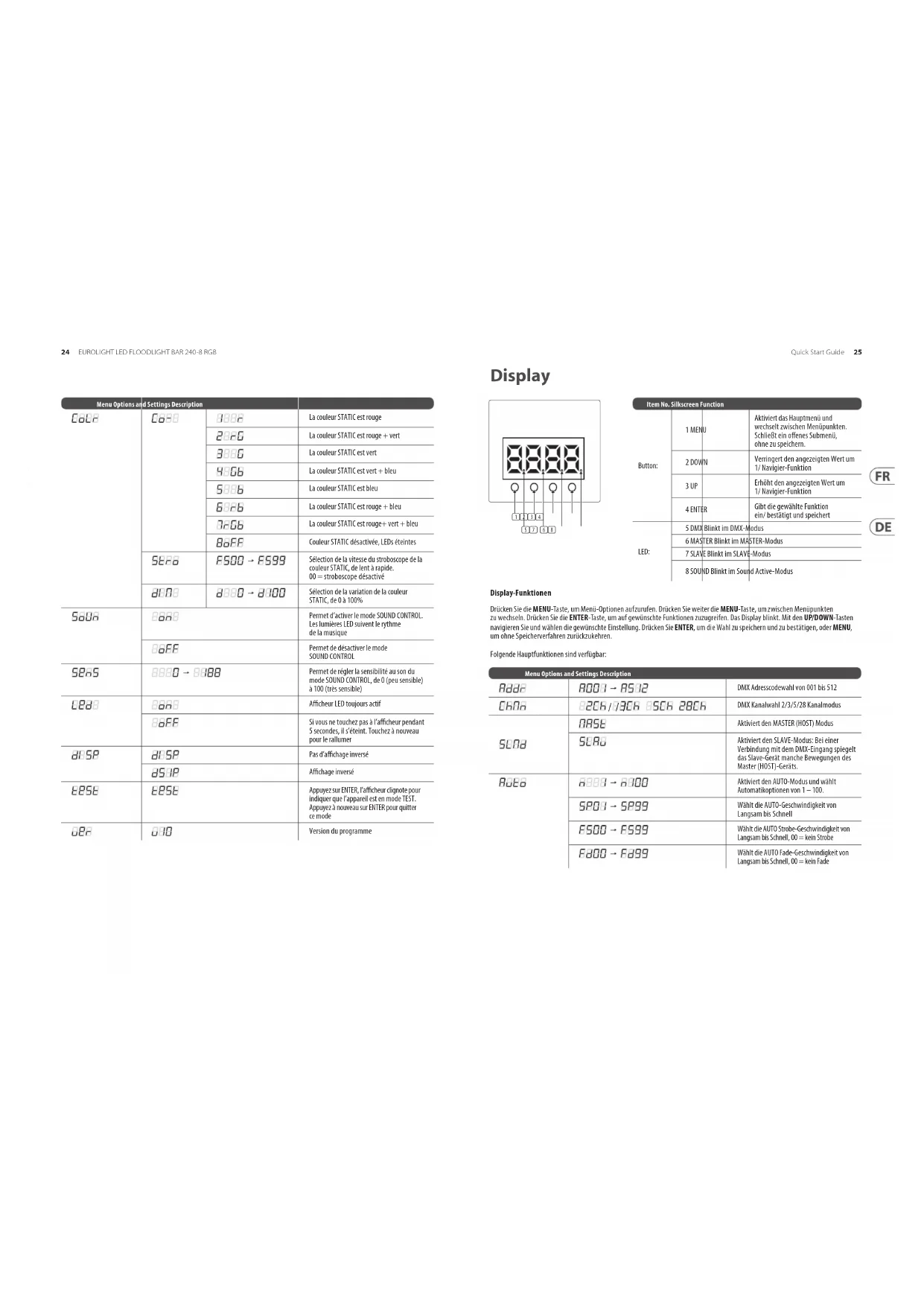

Display-Funktionen

Drücken Sie die MENU-Taste, um Menü-Optionen aufzurufen. Drücken Sie weiter die MENU-Taste, um zwischen Menüpunkten zu wechseln. Drücken Sie die ENTER-Taste, um auf gewünschte Funktionen zuzugreifen. Das Display blinkt. Mit den UP/DOWN-Tasten navigieren Sie und wählen die gewünschte Einstellung. Drücken Sie ENTER, um die Wahl zu speichern und zu bestätigen, oder MENU, um ohne Speicherverfahren zurückzukehren.

Folgende Hauptfunktionen sind verfügbar:

Menu Options and Settings Description
Adde	A001 - AS12	DMX Adresscodewahl von 001 bis 512
ChAn	B2CH/73CH BSCH 28CH	DMX Kanalwahl 2/3/5/28 Kanalmodus
SLNd	NASE	Aktiviert den MASTER (HOST) Modus
	SLAu	Aktiviert den SLAVE-Modus: Bei einer Verbindung mit dem DMX-Eingang spiegelt das Slave-Gerät manche Bewegungen des Master (HOST)-Geräts.
Auto	A008 - A100	Aktiviert den AUTO-Modus und wählt Automatikoptionen von 1 - 100.
	SP01 - SP99	Wählt die AUTO-Geschwindigkeit von Langsam bis Schnell
	FS00 - FS99	Wählt die AUTO Strobe-Geschwindigkeit von Langsam bis Schnell, 00 = kein Strobe
	F200 - F299	Wählt die AUTO Fade-Geschwindigkeit von Langsam bis Schnell, 00 = kein Fade
PcoG	Pc00 - Pc21	Aktiviert den PROG-Modus und wählt Lightshow- Presets von 00-21
	SP01 - SP99	Wählt die PROG-Geschwindigkeit von Langsam bis Schnell
	FS00 - FS99	Wählt die PROG Strobe-Geschwindigkeit von Langsam bis Schnell, 00 = kein Strobe
	Fd00 - Fd99	Wählt die PROG-Fade-Geschwindigkeit von Langsam bis Schnell, 00 = kein Fade
	Co80	Zeigt die MAIN-Farbe Rot
		Zeigt die MAIN-Farbe Rot + Grün
		Zeigt die MAIN-Farbe Grün
		Zeigt die MAIN-Farbe Grün + Blau
		Zeigt die MAIN-Farbe Blau
		Zeigt die MAIN-Farbe Rot + Blau
		Zeigt die MAIN-Farbe Rot + Grün + Blau
		BACKGROUND-Farbe Ausgeschaltet, LED Aus
	Co92	BACKGROUND-Farbe Rots
		BACKGROUND-Farbe Rots + Grün
		BACKGROUND-Farbe Grün
		BACKGROUND-Farbe Grün + Blau
		BACKGROUND-Farbe Blau
		BACKGROUND-Farbe Rot + Blau
		BACKGROUND-Farbe Rot + Grün + Blau
		BACKGROUND-Farbe Ausgeschaltet, LED Aus

Menu Options and Settings Description
Color	Co80	1886	Zeigt die STATIC-Farbe Rot
		2880	Zeigt die STATIC-Farbe Rot + Grün
		3880	Zeigt die STATIC-Farbe Grün
		4806	Zeigt die STATIC-Farbe Grün + Blau
		5806	Zeigt die STATIC-Farbe Blau
		6806	Zeigt die STATIC-Farbe Rot + Blau
		7806	Zeigt die STATIC-Farbe Rot + Grün + Blau
		88FF	STATIC-Farbe Ausgeschaltet, LED Aus
	Strö	F500 → F599	Wählt die statische COLORStrobe: Geschwindigkeit von Langsambis Schnell. 00 = kein Strobe
	d100	d800 → d900	Wählt den statischen COLOR Dimmer,0 ~ 100 %
Sound	8800		Schaltet den SOUND CONTROL-Modusein (ON). Der LED Leuchtkörper folgt demRhythmus der Musik.
	88FF		Schaltet den SOUND CONTROL-Modusaus (OFF).
Sens	8800 → 8888		Wählt die Schallempfindlichkeit desSOUND-Modus von 0 (am niedrigsten) bis100 (am höchsten).
LED	8800		LED Display immer eingeschaltet.
	88FF		Wenn das LED Display 5 Sekunden nichtberührt wird, schaltet es sich automatischaus. Bei erneuter Berührung schaltet es sichwieder ein.
d1 SP	d1 SP		Kein invertiertes Display
	d5 IP		Invertiertes Display
tESB	tESB		Beim Druck auf ENTER blinkt das Display unddas Gerät ist im TEST-Modus. NochmaligerDruck auf ENTER beendet den TEST-Modus.
UER	UER		Programmversion

Display

8888 01015 017 018

Man kann das Gerät wie folgt steuern:

1. Master/slave
2. IR-Fernbedienung
3. DMX-Steuerunl

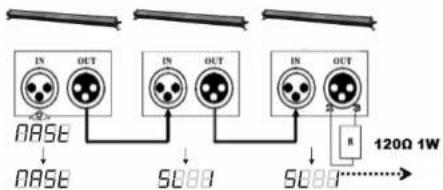

Master/Slave-Steuerung

Master/Slave, automatische Einstellung

1. Verbinden Sie die Geräte über ein DMX-Kabel.
2. Der Master/Slave-Modus wird automatisch aktiviert

Master/Slave, manuelle Einstellung (Slave-Modus 1)

1. Verbinden Sie die Geräte über ein DMX-Kabel.
2. Master-Gerät einstellen:

2.1. Drücken Sie MENU am ersten Gerät und wählen Sie 509d
2.2. Drücken Sie ENTER
2.3. Wählen Sie mit den Auf/Ab-Tasten
2.4. Drücken Sie ENTER (das erste Gerät ist jetzt das Master-Gerät)
2.5. Drücken Sie MENU am Master-Gerät und wählen Sie Shnd. Im Master- und Stand Alone-Modus kann man auch Rukvahlen ProG Colr SoUn
2.6. Drücken Sie ENTER
2.7. Drücken Sie MENU am Master-Gerät und wählen Sie einen der Modi.
2.8. Drücken Sie ENTER
2.9. Nach 5 - 10 Sekunden Inaktivität wird der Show-Modus aktiviert.

1. Stellen Sie die Slave-Geräte ein:

3.1. Drücken Sie MENU und wählen Sie SLEND und anschließend SLAD. (Wenden Sie das gleiche Verfahren auf alle Slave-Geräte an.)
3.2. Verbinden Sie die Geräte über ein DMX-Kabel, the DMX LED wird automatisch aktiviert.

5608 A000 → A029

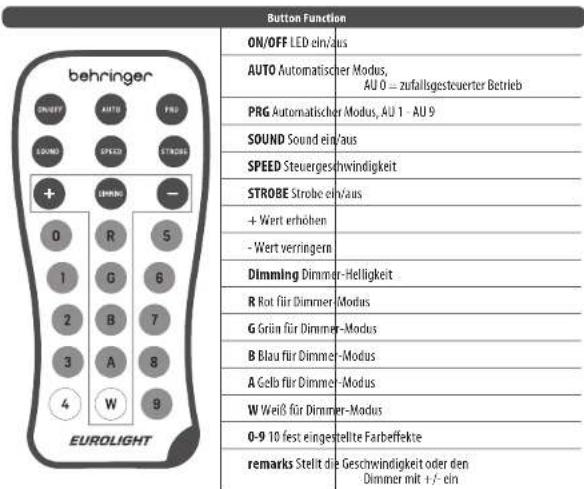

IR-Fernbedienung (Option)

Bei Verwendung der Fernbedienung sollte der Raum zwischen Gerät und Fernbedienung frei von Hindernissen bleiben. Der Wirkungsbereich der Fernbedienung beträgt 10 Meter.

Die IR-Fernbedienung ist als Sonderzubehör separat erhältlich.

behringer ON/OFF LED ein/aus AUTO Automatischer Modus, AU 0 = zufallsgesteuerter Betrieb PRG Automatischer Modus, AU 1 - AU 9 SOUND Sound ein/aus SPEED Steuergeschwindigkeit STROBE Strobe ein/aus + Wert erhöhen - Wert verringern Dimmlng Dimmer-Helligkeit R Rot für Dimmer-Modus G Grün für Dimmer-Modus B Blau für Dimmer-Modus A Gelb für Dimmer-Modus W Weiß für Dimmer-Modus 0-9 10 fest eingestellte Farbeffekte remarks Stellt die Geschwindigkeit oder den Dimmer mit +/- ein

Batterle der Fernbedlenung

1. Der Pluspol (+) der Batterie sollte wie folgt ausgerichtet sein.
2. Der Pfeil zeigt auf die Plastikverriegelung.

Um einen DMX-Controller zum Steuem des Geräts nutzen zu können, müssen Sie zuerst den DMX Adresscode einstellen. Der Wertbereich des Adresscodes ist 8001 8512 . Danach kann das Gerät die DMX-Signale empfangen.

1. Drücken Sie die MENU-Taste und wählen Sie die Menü-Option Addr
2. Drücken Sie die ENTER Taste. Der Adresscode blinkt. Wählen Sie mit UP/DOWN den DMX Adresscode. Werkseitig ist der Wert auf R001 eingestellt.
3. Wahlen Sie den Adresscode und drücken Sie die ENTER-Taste.
4. Verbinden Sie den Ausgang des DMX-Pults mit dem DMX-Eingang des ersten Geräts und verbinden Sie den DMX-Ausgang des ersten Geräts mit dem DMX-Eingang des zweiten Geräts usw. Verbinden Sie auf diese Weise alle Geräte.

DMX-Verbindung benötigt eine Terminierung (Loop-Verbindung)

Wenn das Signalkabel bei der Installation über große Entfernungen oder in Umgebungen mit Störgeräuschen (z. B. Diskothek) verlegt wird, sollten Sie eine DMX-Terminierung (Loop-Verbindung) verwenden. Dadurch kann man Störungen des digitalen Steuersignals durch elektrische Interferenzen verringern.

Die DMX-Terminierung besteht aus einem einfachen XLR-Anschluss, bei dem die Pole 2 und 3 mit einem 120.0 Widerstand verbunden sind. Schließen Sie die Terminierung an den XLR-Ausgang des letzten Geräts an (siehe Abbildung):

120Ω 2 1 3 P1N 3 P1N2

Controle do Dispositivo

Weitere wichtige Informationen

1. Online registrieren.

Bitte registrieren Sie Ihr neues Music Tribe-Gerät direkt nach dem Kauf auf der Website behringer. com. Wenn Sie Ihren Kauf mit unserem einfachen online Formular registrieren, können wir Ihre Reparaturansprüche schneller und effizienter bearbeiten. Lesen Sie bitte auch unsere Garantiebedingungen, falls zutreffend.

1. Funktionsfehler. Sollte sich kein Music Tribe Händler in Ihrer Nähe befinden, können Sie den Music Tribe Vertrieb Ihres Landes kontaktieren, der auf behringer.com unter „Support“ aufgeführt ist. Sollte Ihr Land nicht aufgelistet sein, prüfen Sie bitte, ob Ihr Problem von unserem „Online Support“ gelöst werden kann, den Sie ebenfalls auf behringer.com unter „Support“ finden. Alternativ reichen Sie bitte Ihren Garantieanspruch online auf behringer.com ein, BEVOR Sie das Produkt zurücksenden.

2. Stromanschluss. Bevor Sie das Gerät an eine Netzsteckdose anschließen, prüfen Sie bitte, ob Sie die korrekte Netzspannung für Ihr spezielles Modell verwenden. Fehlerhafte Sicherungen müssen ausnahmslos durch Sicherungen des gleichen Typs und Nennwerts ersetzt werden.
